GS55 - Trituradora mecánica SCHEPPACH - Manual de uso y guía de instrucciones gratis

Tipo de producto	Trituradora de vegetales eléctrica
Marca	Scheppach
Modelo	GS55
Potencia absorbida	2000 W
Tensión / Frecuencia	230 V / 50 Hz
Velocidad del motor	4500 min⁻¹
Diámetro máximo de ramas	40 mm
Peso	10,7 kg
Dimensiones (L × A × H)	490 × 370 × 860 mm
Diámetro de las ruedas	165 mm
Nivel de presión acústica	96,7 dB(A)
Nivel de potencia acústica garantizado	≤ 106 dB(A)
Índice de protección	IP X4
Modo de servicio	S6 / 40%
Tipo de corte	Disco portacuchillas con cuchillas reversibles
Cuchillas reversibles	Sí, dos lados (72 × 29 × 5,3 mm)
Materiales triturables	Ramas, arbustos, residuos de jardín, papel, cartón
Seguridad	Freno motor, interruptor de seguridad antiarranque
Alimentación	Red 230 V
Mantenimiento	Afilado y reemplazo de cuchillas, limpieza regular
Piezas de desgaste	Cuchillas, disco portacuchillas (consumibles)
Garantía	Legal (excepto piezas de desgaste)

Preguntas frecuentes - GS55 SCHEPPACH

¿Cuál es el diámetro máximo de ramas que puede triturar el Scheppach GS55?

El diámetro máximo de las ramas es de 40 mm. Se recomienda triturar ramas frescas y no introducir materiales duros como piedras o vidrio.

¿Cómo arrancar la trituradora?

Asegúrese de que la parte superior de la carcasa esté correctamente cerrada y que la manija esté bien apretada. Enchufe el aparato, luego presione el interruptor de encendido (posición I). Para detener, presione el interruptor de apagado (posición O).

¿Qué hacer si el motor no arranca?

Verifique que la parte superior de la carcasa esté correctamente cerrada y la manija bien apretada. Controle el cable eléctrico, el disyuntor y el tomacorriente. Si el problema persiste, el motor o el condensador puede estar defectuoso. Consulte la tabla de resolución de problemas en el manual.

¿Cómo afilar o reemplazar las cuchillas?

Desenchufe el aparato. Abra la carcasa desatornillando la manija, retire el protector de aluminio, luego desatornille los tornillos de las cuchillas con una llave Allen. Las cuchillas son reversibles: puede voltearlas para usar el segundo lado. Si están desafiladas, afílelas manteniendo un ancho constante (máx. 4 mm quitados por lado).

¿Cuáles son las instrucciones de seguridad esenciales?

Use siempre gafas de protección, guantes de trabajo y protección auditiva. Nunca ponga las manos en la tolva o en la salida. Mantenga a los niños y animales alejados. Antes de cualquier mantenimiento, desenchufe el aparato y espere la parada completa del motor.

¿Qué tipo de materiales se pueden triturar?

El aparato está diseñado para triturar ramas (hasta 40 mm), arbustos, residuos de jardín (hojas, recortes de setos), papel y cartón. No introduzca piedras, vidrio, metal o tierra.

¿Cuál es el nivel de ruido del aparato?

El nivel de presión acústica es de 96,7 dB(A) y el nivel de potencia acústica garantizado es inferior a 106 dB(A). Se recomienda encarecidamente usar protección auditiva.

¿Cómo limpiar el aparato?

Desenchufe el aparato. Abra la carcasa y retire los residuos de triturado. Limpie las cuchillas y el disco portacuchillas con un cepillo. No lave el aparato con chorro de agua. Guárdelo en un lugar seco.

¿El aparato se entrega montado?

No, la trituradora viene parcialmente desmontada para el embalaje. Debe montar el soporte y las ruedas con los tornillos y tuercas suministrados. Consulte las instrucciones de montaje en el manual.

¿Cuál es la potencia del motor?

El motor tiene una potencia absorbida de 2000 W (2 kW) bajo 230 V y 50 Hz. Está equipado con protección contra sobrecargas y un freno motor para una parada rápida.

MANUAL DE USUARIO GS55 SCHEPPACH

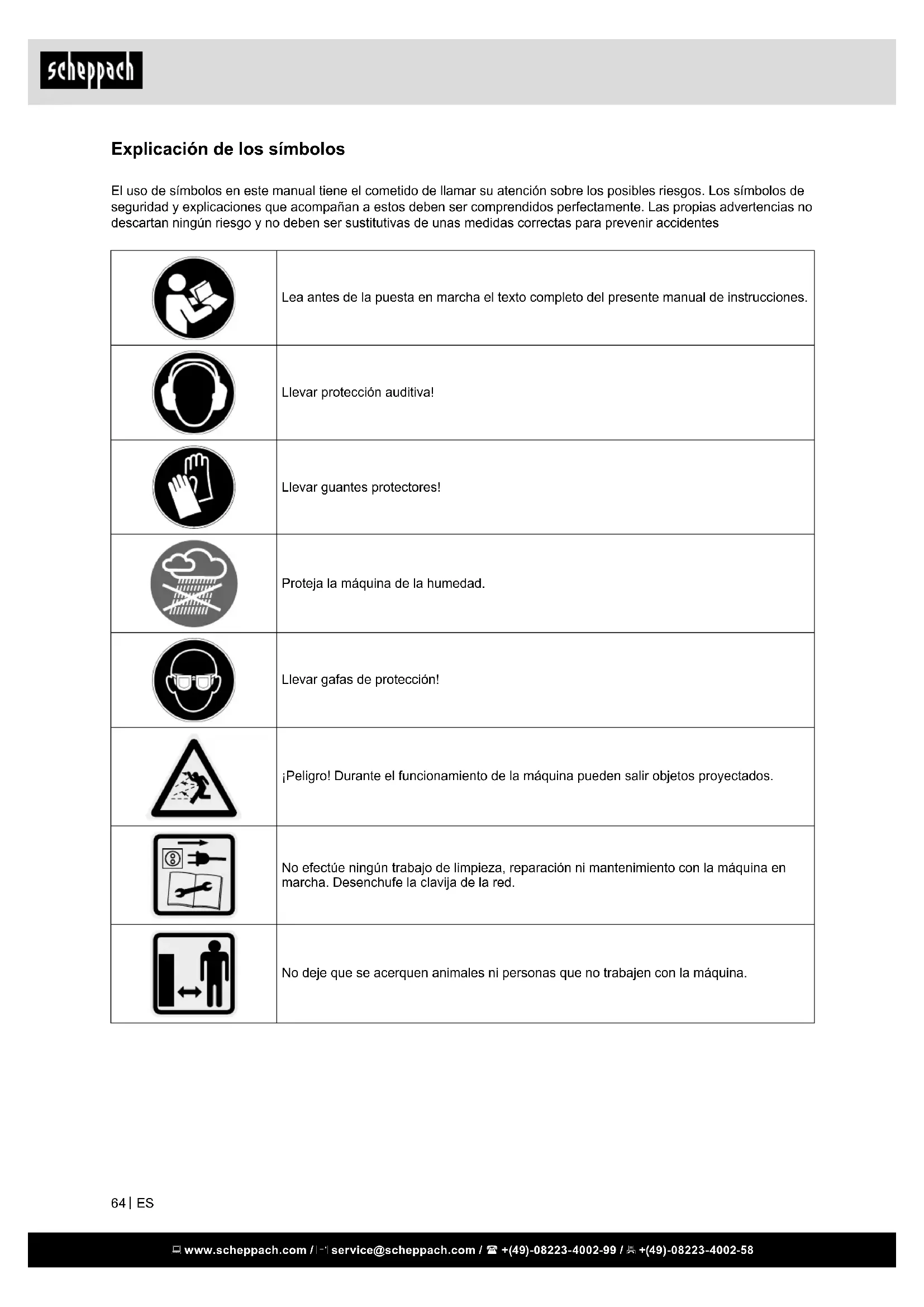

Explicación de los símbolos

El uso de símbolos en este manual tiene el cometido de llamar su atención sobre los posibles riesgos. Los símbolos de seguridad y explicaciones que acompañan a estos deben ser comprendidos perfectamente. Las propias advertencias no descartan ningún riesgo y no deben ser sustitutivas de unas medidas correctas para prevenir accidentes

	Lea antes de la puesta en marcha el texto completo del presente manual de instrucciones.
	Llevar protección auditiva!
	Llevar guantes protectores!
	Proteja la máquina de la humedad.
	Llevar gafas de protección!
	¡Peligro! Durante el funcionamiento de la máquina pueden salir objetos proyectados.
	No efectúe ningún trabajo de limpieza, reparación ni mantenimiento con la máquina en marcha. Desenchufe la clavija de la red.
	No deje que se acerquen animales ni personas que no trabajen con la máquina.
	¡Atención! ¡Peligro de lesiones por el cilindro de cuchillas en rotación! No introduzca las manos ni los pies en las aberturas cuando la máquina está en marcha.
	No utilizar como escalón o peldaño.
⚠️ ¡Atención!	En estas instrucciones de servicio hemos marcado con el siguiente signo aquellos puntos que afectan a su seguridad.

Índice de contenidos: Página:

1. Introducción 67
2. Descripción del aparato 67
3. Volumen de suministro 67
4. Antes de la puesta en marcha 67
5. Uso previsto 68
6. Instrucciones de seguridad 68
7. Datos técnicos 71

8. Montaje 71

9. Puesta en marcha 72

10. Manejo 72

11. Mantenimiento 72
12. Conexión eléctrica 73
13. Eliminación y reutilización 73
14. Procedimiento de inspección 74

1. Introducción

FABRICANTE:

scheppach

Le deseamos éxito y disfrute al trabajar con su nuevo aparato.

NOTA:

De acuerdo con la ley de responsabilidad del product aplicable, el fabricante de este dispositivo no es responsable de los daños que puedan surgir por o en relación con este dispositivo en caso de:

• Manejo inadecuado,
• Incumplimiento de las instrucciones de uso,
• Reparaciones por terceros, trabajadores no capacitados,
• Instalación y sustitución de piezas de repuesto que no sean originales,
• Uso indebido,
• Fallos del sistema eléctrico debido a la falta de conformidad con las especificaciones eléctricas y las regulaciones VDE 0100, DIN 57113 / VDE 0113

Recomendaciones:

Lea el texto completo del manual de instrucciones antes del montaje y puesta en funcionamiento del dispositivo.

Estas instrucciones de uso están pensadas para que le resulte más fácil familiarizarse con el dispositivo y utilizar sus posibilidades de uso.

Las instrucciones de uso contienen notas importantes sobre cómo trabajar de manera segura, adecuada y económica con su máquina y cómo evitar peligros, ahorrar en costes de reparaciones, reducir el tiempo de inactividad y aumentar la fiabilidad y vida útil de la máquina.

Además de las normas de seguridad contenidas en este escrito usted debe, en todo caso, cumplir con la normative aplicable de su país con respecto al manejo de esta máquina.

Ponga las instrucciones de uso en una funda de plas- tic transparente para protegerlas de la suciedad y la humedad y guárdelas cerca de la máquina. Cada operario debe leer y observar las instrucciones antes de empezar el trabajo.

Solo las personas que han recibido formación sobre el uso de la máquina y se les ha informado sobre los peligros y riesgos relacionados con ella pueden usarla. Debe cumplirse la edad mínima requerida.

Además de las normas de seguridad contenidas en el presente manual de instrucciones y las normativas especiales de su país, deben observarse las normas técnicas generalmente reconocidas para el funcionamiento de máquinas de trabajo con madera.

Declinamos cualquier responsabilidad de posibles accidentes o daños que puedan producirse por no obedecer las presentes instrucciones y advertencias de seguridad

2. Descripción del aparato (fig. 1 - 2)

1. Tapón
2. Tornillo de cierre
3. Parte superior de la máquina
4. Soporte
5. Rueda
6. Tapacubos
7. Eje de rueda
8. Clavija
9. Interruptor de reinicio
10. Interruptor de encendido/apagado

1A Abertura de entrada

1B Abertura de expulsión

3a orificios

7a Tornillo contrario

7b Cuchillas

7c Destornillador

7d Llave Allen

A Tapacubos (2x)
B Arandela de suplemento, forma A d1 8 mm d2 22 mm (2x)
C Arandela de suplemento, forma A d1 10 mm d2 28 mm (2x)
D Tuerca autoblocante M8 (2x)

3. Volumen de suministro

• Cubierta de carcasa montada, con disco portacuchillas y equipamiento eléctrico
  • Larguero del soporte
  • Ruedas y eje de rueda
• Instrucciones de servicio

4. Antes de la puesta en marcha

• Compruebe que no haya daños de transporte en el aparato y en los componentes de los accesorios. En caso de quejas, el alimentador debe ser notificado de inmediato. Las quejas posteriores no serán aceptadas..
• Compruebe la integridad del volumen de suministro.
• Lea las instrucciones de uso para familiarizarse con el dispositivo antes de comenzar a utilizarlo.
• Utilice únicamente piezas para los accesorios así como también para las piezas de desgaste y repuesto. Las piezas de repuesto se pueden adquirir mediante un distribuidor especializado.
• En sus órdenes, especifique los números de piezas establecidos además del tipo y año del dispositivo.

5. Uso previsto

La máquina cumple la directiva CE de máquinas.

• La máquina se ha construido de acuerdo con los últimos avances tecnológicos y observando las reglas técnicas de seguridad de aplicación reconocida. No obstante, durante su uso, el usuario o terceros corren peligro de lesiones o peligro de muerte, la máquina puede sufrir daños o se pueden causar otros daños materiales.
• La máquina solo debe usarse en estado técnica-mente perfecto y para el uso previsto, con conciencia de la seguridad y los peligros, observando las instrucciones de servicio. ¡Las averías que puedan afectar especialmente a la seguridad deben ser subsanadas de inmediato!
• La trituradora de jardín está construida exclusivamente para triturar ramas, arbustos, residuos de jardín, papel y cartón.
• El uso previsto incluye la trituración de:
• Ramas de todo tipo hasta un diámetro máxio (en función del tipo de madera y tiempo que lleva cortada).
• Residuos de jardín húmedos y marchitados durante varios días, intercalados con ramas.
• La trituradora de jardín es apropiada para el uso privado en jardines caseros y jardinería de pasatiempo.
• Las trituradoras para jardines caseros y jardinería de pasatiempo son aquellas que no se utilizan comercialmente ni se utilizan en parques públicos, instalaciones deportivas, agricultura ni silvicultura.
• El uso previsto incluye también el cumplimiento de las condiciones de uso, mantenimiento y puesta en servicio del fabricante y la observación de las indicaciones de seguridad incluidas en las instrucciones.
• Si el usuario hace cambios en la trituradora de jardín por cuenta propia, el fabricante no será responsable de los daños que ello pueda causar.
• Cualquier otro uso será un uso indebido. El fabricante no se responsabiliza de los daños resultantes y el usuario será el único responsable ante los posibles riesgos.
• No introduzca tierra, cristal, piedras, piezas metálicas ni raíces con tierra adherida en la trituradora de jardín.
• Deben observarse las prescripciones de seguridad, trabajo y mantenimiento del fabricante, así como las dimensiones indicadas en los Datos técnicos. La máquina únicamente debe ser utilizada, mantenida o reparada por personal familiarizado con ella e instruido acerca de los peligros potenciales durante su uso. En caso de modificación arbitraria de la máquina quedará anulada la garantía del fabricante por los daños derivados.
• La máquina únicamente debe usarse con accesorios y herramientas originales del fabricante.

6. Instrucciones de seguridad

Antes de poner en marcha este producto, lea las siguientes indicaciones, así como las normas de seguridad vigentes en su país, para protegerse a sí mismo y a otras personas de posibles lesiones.

• Entregue las indicaciones de seguridad a todas las personas que trabajen con la máquina.
• Conserve bien las presentes indicaciones de seguridad.

- Aparato con desconexión de seguridad

- La desconexión de seguridad integrada con freno automático del motor está concebida para su seguridad. Ella impide que el motor arranque cuando el aparato esté abierto y que introduzca la mano en el tambor giratorio.

- La reparación de la desconexión de seguridad debe hacerla el fabricante o una de las empresas designadas por él

- Antes de usar el aparato, familiarícese con él mediante las instrucciones de servicio.

- No use el aparato para fines inadecuados (ver "Uso previsto" y "Trabajos con la trituradora de jardín").

- Procure una buena estabilidad y mantenga siempre el equilibrio. No se estire hacia delante. Manténgase al mismo nivel que el aparato al introducir el material a triturar.

- Concéntrese. Preste atención a lo que hace. Trabaje de manera sensata. No use el aparato si está cansado o si está bajo el efecto de drogas, alcohol o medicamentos. Un descuido durante el uso del aparato puede causar lesiones graves.

- Durante el trabajo, utilice gafas de protección, guantes de trabajo y protección auditiva.

- Utilice ropa de trabajo adecuada:

• No utilice ropa amplia
• Utilice pantalones largos
• Utilice calzado antideslizante
• No utilice ropa suelta ni prendas con cintas o cordeles colgantes.

- Dentro de la zona de trabajo, quien maneja la máquina es responsable ante terceros.

- Los niños no deben jugar con el aparato.

- Mantenga a los niños alejados del aparato.

- Este aparato de jardinería no se ha diseñado para que lo usen personas (niños incluidos) con capacidades físicas, sensoriales o mentales limitadas o con falta de experiencia y/o conocimiento, a no ser que las vigile una persona responsable de su seguridad, o estas hayan recibido de esta última instrucciones sobre cómo usar el aparato de jardinería.

- No permita nunca el uso del aparato de jardinería a niños o a personas que no estén familiarizadas con estas instrucciones de uso. Es posible que las normas nacionales restrinjan la edad del usuario. Guarde el aparato de jardinería fuera del alcance de los niños cuando no esté en uso.

- La limpieza y el mantenimiento a cargo del usuario no deben ser llevados a cabo por niños.

- No utilice nunca el aparato cuando haya cerca personas ajenas al trabajo. No deje nunca el aparato desatendido.

- Mantenga su zona de trabajo en orden. El desorden puede causar accidentes.

- Para trabajar, colóquese a un lado o detrás del aparato. Nunca permanezca en la zona de la abertura de expulsión.

- Nunca introduzca partes del cuerpo en las aberturas de alimentación o de expulsión.

- Mantenga alejadas la cara y el cuerpo de la abertura de alimentación.

- No sobrecargue el aparato. Si respeta el rango de potencia indicado, trabajará mejor y de manera más segura.

- U se siempre el aparato con los dispositivos de protección íntegra y correctamente colocados, y no cambie en la máquina nada que pueda reducir la seguridad.

- No modifique el ajuste de regulación del motor; el régimen motor regula la velocidad máxima segura de trabajo y protege el motor y todas las piezas giratorias contra daños por velocidad excesiva. En caso de problemas, póngase en contacto con el servicio de atención al cliente.

- No utilice el aparato sin tolva de alimentación.

- No modifique el aparato ni ninguna de sus piezas.

- Cierre el aparato antes de arrancar el motor.

- No salpique agua en el aparato. (Fuente de peligro: corriente eléctrica).

- Tenga en cuenta las influencias ambientales: - No utilice el aparato en un entorno húmedo ni mojado.

- No deje el aparato bajo la lluvia ni trabaje con lluvia.

- Trabaje únicamente con buena visibilidad, encárguese de que haya una buena iluminación.

- Para impedir el peligro de lesiones en los dedos, bloquee el tambor durante los trabajos de montaje y de limpieza (ver fig. "Cambio de cuchillas") y utilice guantes de protección.

- Apague de inmediato el aparato de jardinería para detener el dispositivo de corte cuando el mecanismo de corte toca un cuerpo extraño o el aparato de jardinería produce ruidos anómalos o empieza a vibrar. Desenchufe la clavija de la toma de enchufe y proceda como sigue:

- Inspeccione los daños.

- Cambie todas las piezas dañadas o repárelas.

- Compruebe si hay piezas sueltas y, si es necesario, apriételas.

- Apague la máquina y desenchufe la clavija de red de la toma de enchufe:

- Trabajos de mantenimiento y limpieza

- Reparación de averías

- Comprobación de daños en la máquina si cuerpos extraños han penetrado en el canal de entrada

- Vibraciones anómalas de la máquina

- Comprobación de si los cables de conexión están enredados o dañados

- Transporte

- Trabajos de reparación

- Cambio de cuchillas

- Abandono del aparato (aunque sea durante una breve interrupción)

- En caso de obstrucciones en la entrada o la salida de la máquina, apague el motor y desenchufe la clavija de red antes de retirar restos de material de la entrada o de la expulsión.

- Compruebe la máquina por si presenta daños: antes de seguir usando el aparato, examine a fondo los dispositivos de protección y compruebe que funcionan correctamente y del modo previsto.

- Compruebe que las piezas móviles funcionan sin problemas, que no se atascan y que no hay piezas dañadas. Para que el aparato funcione correctamente, todas las piezas deben estar bien montadas y cumplir todos los requisitos.

- Los dispositivos de protección y piezas dañados deben ser reparados o cambiados adecuadamente por un taller especializado y reconocido salvo que se indique lo contrario en las instrucciones de servicio.

- Se deben cambiar los adhesivos de seguridad que estén dañados o ilegibles.

- Guarde los aparatos que no usen en un lugar seco y cerrado al que no puedan acceder los niños.

- En caso de uso constante, se sobrepasa el nivel de ruido autorizado. Se recomienda utilizar protección auditiva.

- El aparato no deben manejarlo menores de 16 años

- Compruebe los cables de conexión a la red. No emplee cables de conexión defectuosos.

- Durante el trabajo, preste atención a la entrada de cuerpos extraños. No deben entrar piedras, cristal ni piezas metálicas.

- Los trabajos de puesta en servicio, mantenimiento y limpieza deben realizarse solo con el accionamiento apagado. Espere a que el motor se pare y desenchufe la clavija de red. ¡Atención! ¡Peligro!: la herramienta marcha en inercia hasta su parada.

- Al finalizar el trabajo, apague el motor solo cuando todo el aparato esté vacío. De lo contrario, pueden producirse dificultades al volver a arrancar.

- Observe todas las indicaciones de seguridad y relativas a los peligros situadas en la máquina.

- Desenchufe la máquina de todo tipo de alimentación externa para cambiar su emplazamiento, aunque el desplazamiento sea mínimo. Conecte correctamente la máquina a la red antes de la nueva puesta en marcha.

- Proceda exclusivamente como se indica en las instrucciones de servicio para la nueva puesta en marcha.

- Utilice la máquina en la posición recomendada y solo sobre una superficie estable y plana. Preste atención al cable: peligro de tropezar.

- Camine con precaución y no corra al transportar la máquina.

- Nunca eleve ni cargue con el aparato de jardinería con el motor en marcha.

- No utilice la máquina sobre una superficie con grava compactada, ya que el material lanzado o desprendido podría causar lesiones.

• Mantenga las manos, otras partes del cuerpo o la ropa alejada de la cámara de llenado, del conducto de expulsión o de las inmediaciones de otras piezas móviles.
• En la puesta en marcha de la máquina, manténgase siempre fuera de la zona de expulsión.
• Apague el motor al abandonar el lugar de trabajo. No incline la máquina con el motor en marcha.

Alimentación del material a triturar Encienda siempre primero el motor

• Recomendamos utilizar equipos de protección individual, como gafas de protección, protección auditiva y guantes de trabajo.
• Observe que no haya piedras ni tierra al juntar el material cortado.
• Los objetos duros, como piedras, cristal, piezas metálicas y similares, no deben introducirse en la trituradora de jardín.
• La tierra causa un desgaste rápido del filo de las cuchillas y, por lo tanto, debe retirarse del material a triturar.
• No introduzca raíces con tierra adherida en la trituradora de jardín.
• La madera, como ramas, etc., requiere cuchillas muy afiladas y debe triturarse por separado para prolongar al máximo la vida útil de las cuchillas.
• Introduzca las ramas con el extremo más grueso por delante y, en la medida de lo posible, colóquelas en la parte del disco portacuchillas que gira hacia abajo (rebote).
• Sostenga con fuerza en la alimentación automática para impedir que el motor se cale debido al menor régimen motor.
• La madera recién cortada requiere menos fuerza, lo que permite triturar las partes con una sección mayor.
• Para triturar es necesario dosificar la introducción del material en la tolva. Algunos tipos (p. ej., las berberidáceas) tienden a obstruirse. Empújelas con una rama larga para seguir introduciéndolas.
• Las plantas perennes tienden a desarrollar tallos leñosos y requieren cuchillas muy afiladas.
• La corteza se tritura fácilmente si está húmeda. Se recomienda dosificar el material a triturar.
• Si desea obtener un material triturado con un granulado más fino, introduzca de nuevo el material triturado en la tolva.
• El papel solo debe triturarse enrollado y húmedo. Para triturar cartón, retire las grapas de metal.
• Por lo general, los restos de verdura se trituran fácilmente, pero tienden a adherirse debido a la humedad.
• Se recomienda triturar el material seco al final. De este modo, se absorbe la humedad del aparato y se limpia la carcasa.
• Importante: elimine los residuos del aparato al finalizar el trabajo. ¡Atención! DESENCHUFE LA CLAVIJA DE RED
• Para volver a poner en marcha el aparato tras pausas de trabajo, la carcasa de las cuchillas no debe presentar restos de material triturado.

Comportamiento en caso de accidente

Preste primeros auxilios acordes con la lesión y pida atención médica lo antes posible. Ponga al accidentado a salvo de otros posibles daños y tranquilícelo. Para atender posibles accidentes, en el lugar de trabajo se debe tener siempre a mano un botiquín conforme con la norma DIN 13164. El material que se saque del botiquín debe ser repuesto de inmediato. Si pide ayuda, proporcione la siguiente información:

1. Lugar del accidente
2. Tipo de accidente
3. Número de accidentados
4. Tipo de lesiones

Seguridad eléctrica

- Modelo de cable alargador conforme con la norma IEC 60245 (H 07 RN-F) con una sección de hilo mínima de:

• 1,5 mm ^2 para un cable de hasta 25 m de longitud

• 2,5 mm ^2 para un cable superior a 25 m de longitud

• Un cable alargador delgado y largo genera una caída de tensión. El motor ya no alcanza su potencia máxima y el funcionamiento del aparato queda restringido.

• La clavija y la toma de acoplamiento del cable alargador deben ser de goma, PVC blando u otro material termoplástico con la misma resistencia mecánica o deben estar recubiertas con uno de estos materiales.
• El conector del cable alargador debe contar con protección antisalpicaduras.
• Al tender el cable alargador, observe que no se aplaste ni se doble, y que el elemento conector no se moje.
• Si se utiliza un enrollacables, desenrolle por completo el cable.
• No utilice el cable alargador para propósitos para los que no está previsto. Proteja el cable contra calor, aceite y cantos afilados. No utilice el cable para desenchufar la clavija de la toma de enchufe.
• Controle regularmente el cable alargador y sustitúyalo cuando esté dañado.
• No use cables alargadores defectuosos.
• Utilice al aire libre solo cables alargadores autorizados y marcados para ello.
• No utilice conexiones eléctricas provisorias.
• Nunca puentee los dispositivos de protección ni los ponga fuera de servicio.
• Conecte el aparato a través de un interruptor diferencial (30 mA).

• La conexión eléctrica o las reparaciones de las piezas eléctricas de la máquina debe hacerlas un electricista autorizado o uno de nuestros centros de servicio de atención al cliente. Observe las normas locales, en especial, las relacionadas con las medidas de protección.

• Los cables de conexión de red dañados deben ser sustituidos por el fabricante, uno de sus centros de servicio de atención al cliente o por una persona con una cualificación similar.

• Las reparaciones en otras piezas de la máquina debe hacerlas el fabricante o uno de sus servicios de atención al cliente.
• Use solamente piezas de repuesto originales. Si se usan otras piezas de repuesto, el usuario puede tener un accidente. El fabricante no se responsabilizará de los daños que se deriven de ello.

⚠️ ¡Advertencia! Esta herramienta eléctrica produce un campo electromagnético mientras funciona. Este campo puede perjudicar bajo circunstancias concretas implantes médicos activos o pasivos. Con el fin de reducir el peligro de lesiones graves o mortales, recomendamos a las personas con implantes médicos que consulten tanto a su médico como al fabricante del implante médico antes de manejar la herramienta eléctrica.

Riesgos residuales

La máquina se ha construido de acuerdo con los últimos avances tecnológicos y observando las reglas técnicas de seguridad de aplicación reconocida. Aun así, pueden emanar determinados riesgos residuales durante el trabajo.

• Aunque el aparato se use correctamente y se respeten todas las normas de seguridad aplicables, puede haber riesgos residuales a causa de su construcción y de los fines para los que ha sido diseñado.
• Teniendo consideración y cuidado se reduce el riesgo de daños personales y materiales.
• Peligro de lesiones en los dedos y en las manos al introducir una mano en una abertura y alcanzar el tambor.
• Peligro de lesiones en los dedos y en las manos durante los trabajos de montaje y de limpieza en el tambor.
• Contacto con piezas conductoras de corriente cuando los componentes eléctricos están abiertos.
• Lesiones por el rebote de ramas al ser alimentadas. Sujete con fuerza las ramas gruesas y largas. Utilice equipos de protección personal, tales como guantes de trabajo y gafas protectoras.
• Riesgo para la salud por ruido. Llevar siempre equipo de protección personal (protección auditiva).
• Riesgo para la salud por corriente eléctrica. Si no se utilizan los cables de conexión eléctrica apropiados. Observe las instrucciones de servicio “Conexión eléctrica”.
• Asimismo, a pesar de todas las precauciones adoptadas pueden existir riesgos residuales no patentes.
• Los riesgos residuales se pueden minimizar observando las "indicaciones de seguridad" y el "uso previsto" y siguiendo las instrucciones de servicio en su integridad.

7. Datos técnicos

Dimensiones largo x ancho x 490 x 370 x 860alto (mm)
Altura de entrada (mm) 860
Altura de expulsión (mm) 45
Abertura de entrada max. (mm)	40
bertura de expulsión max. (mm)	45
Rueda ø (mm) 165
Peso (kg) 10,7
Grosor de ramas max. ø (mm) 40
Disco portacuchillas ø (mm)	171
Cuchilla reversible (mm)	72 x 29 x 5,3
Motor (V/Hz)	230/50
Potencia de entrada P1 (W)	2000
Régimen motor (1/min ^-1 )	4500
Modo de servicio	S6/40 %
Protección antisalpicaduras	IP X4

¡Se reserva el uso de cambios técnicos!

Valores característicos de ruido

Valores de emisión de ruido determinados según las normas EN ISO 3744:2010, EN 11201:2010.

El nivel de ruido tipo A del aparato presenta típicamente los valores siguientes: Nivel de presión acústica 96,7 dB (A);

Nivel de potencia acústica 104,5 dB (A).

2000/14/CE: el nivel de potencia acústica LWA garantizado es inferior a 106 dB (A). Procedimiento de evaluación de la conformidad según el Anexo V.

8. Montaje

Por razones técnicas del embalaje, su trituradora de jardín no está totalmente montada.

⚠️ ¡ATENCIÓN! Antes de la puesta en marcha, es imprescindible montar por completo el aparato.

1. Abra la caja de embalaje y extraiga la máquina y todos los accesorios.
2. Monte el bastidor inferior (fig. 3)
3. Dele la vuelta en primer lugar a la parte superior de la máquina (3) (fig. 3).
4. Inserte el bastidor inferior (4) en los orificios previstos (3a), tal como se indica en la figura.
5. Montaje de las ruedas de rodadura (fig. 4)
6. Monte las dos ruedas de rodadura (pos. 5), tal como se indica en las figs. 4 y 5.

9. Puesta en marcha

Antes de iniciar la puesta en marcha, preste atención a las indicaciones de seguridad.

El aparato solo puede ponerse en marcha cuando los dispositivos de protección y de alojamiento estén montados al completo.

Seguro contra arranque

Su trituradoras de jardín solo puede ponerse en marcha con la parte superior de la carcasa debidamente cerrada.

Tornillo de bloqueo para cerrar la carcasa y la parte inferior a al Tiempo Mismo, la Seguridad del Seguro Contra tuerca de Arranque. Al apretar la tuerca de mariposa se genera, con el perno de presión, el contacto para encender y apagar. El motor arranca al pulsar el botón de encendido. Si tornillo de bloqueo está apretada por completo o si la carcasa está abierta, el seguro contra arranque interrumpe el circuito de corriente. El motor no debe arrancar cuando se pulsa el botón de encendido.

Encendido, apagado

• La máquina se enciende al pulsar el interruptor "I".
• Para apagar de nuevo la máquina, se debe pulsar el interruptor "0".

Motor de frenado

El motor de frenado sirve para detener rápidamente el disco portacuchillas al apagar el aparato.

10. Manejo

⚠️ ¡ATENCIÓN! Antes de iniciar la puesta en marcha, preste atención a las indicaciones de seguridad.

El aparato solo puede ponerse en marcha cuando los dispositivos de protección y de alojamiento estén montados al completo.

Panel de mando (fig. 1)

Interruptor de encendido (10): al pulsar esta tecla se enciende la trituradora.

Interruptor de apagado (10): al pulsar esta tecla se detiene la trituradora.

Trabajar con la trituradora

Triture ramas y residuos de jardín secos y marchitados durante varios días.

• Conecte la trituradora a la alimentación de corriente.
• Ponga en marcha la trituradora mediante el interruptor de encendido (pos. 10).
• Añada el material a triturar en la tolva de alimentación; el material será arrastrado al interior.

• Deje que la trituradora triture por completo el material introducido antes de introducir más material a triturar.

• No utilice sus manos para arrastrar el material a triturar; utilice para ello únicamente un empujador especial adecuado o nuevo material a triturar

• Desconecte la trituradora una vez concluido el trabajo y desenchúfela de la red.

Cambio de cuchillas – Afilado de cuchillas

La herramienta marcha en inercia hasta su parada. Desenchufe la clavija de red antes de trabajar en la herramienta de corte.

Las cuchillas reversibles de uso por las dos caras de acero de alta aleación se cambian rápida y fácilmente.

Cuidado durante el trabajo:

¡peligro de lesiones en los dedos y en las manos!. Es muy importante utilizar exclusivamente cuchillas bien afiladas.

Por ello, preste atención a lo siguiente:

Las cuchillas romas reducen la capacidad de corte y dificultan el trabajo.

Un signo seguro de que las cuchillas ya no están afiladas es que la alimentación de material se reduce. El motor se calienta; el fusible de sobrecarga salta.

Cambio de las cuchillas (figs. 6 - 7)

Abra primero la carcasa soltando el tornillo de cierre (2). A continuación, abra hacia afuera la parte superior de la carcasa, como se indica en la fig. 6

Seguidamente, retire la cubierta de aluminio soltando los ocho tornillos de cabeza ranurada en cruz (fig. 7).

El disco portacuchillas permanece montado (fig. 7)

Elimine la suciedad del hexágono interior de los tornillos de fijación de las cuchillas con un destornillador pequeño o con una uña. La llave Allen con empuñadura en T debe introducirse por completo en el interior del hexágono interior para soltar los tornillos. Los tornillos se han apretado.

Al instalar la cuchilla, engrase los tornillos avellana-dos y apriételos firmemente.

Retirada de las cuchillas

Limpie los restos de suciedad de las cuchillas, así como la superficie de contacto del disco portacuchillas. Al volver a montarla, la cuchilla debe quedar colocada exactamente igual que antes.

Afilado de cuchillas

Al afilar, observe que la cuchilla presente el mismo ancho por razones de descentrado.

La cuchilla nueva tiene 30 mm de ancho. Al afilar no está permitido arrancar más de 4 mm por lado.

11. Mantenimiento

Apague el motor y desenchufe la clavija de la red durante todos los trabajos de mantenimiento y limpieza.

No salpique agua en el aparato.

Información de servicio

Es preciso tener en cuenta, que las siguientes piezas de este producto se someten a desgaste natural o provocado por el uso o que se necesitan las siguientes piezas como materiales de consumo.

Piezas de desgaste*: Cuchillo para picar, rodillo para cuchillos, placa de corte para mostrador, dispositivo de alimentación

* ¡no tiene por qué estar incluido en el volumen de entrega!

Motor e interruptores

Las instalaciones, reparaciones y trabajos de mantenimiento en la instalación eléctrica únicamente debe realizarlos un electricista.

En caso de devolver el motor, siempre se debe enviar la unidad de accionamiento completa con el interruptor.

En caso de posibles dudas, indique los siguientes datos:

• Tipo de corriente del motor
• Datos de la placa de características de la máquina
• Datos de la placa de características del motor.

12. Conexión eléctrica

El electromotor instalado está conectado para utilizarse. La conexión cumple las pertinentes disposiciones VDE y DIN.

El motor eléctrico de frenado sirve para detener rápidamente el disco portacuchillas al apagar el aparato.

Sólo un electricista especializado puede llevar a cabo las reparaciones Instalación y mantenimiento, yaque de otro modo el operario podría sufrir algúnaccidente.

Línea de conexión eléctrica defectuosa

Línea de conexión eléctrica defectuosa en las líneas de conexión eléctrica surgen a menudo daños de ais- lamiento.

Las causas para ello pueden ser:

• Zonas aprisionadas al conducir las líneas de conexión a través de ventanas o puertas entreabiertas
• Dobleces ocasionados por la fijación o el guiado in - correctos de la línea de conexión.
• Zonas de corte al sobrepasar la línea de conexión.
• Daños de aislamiento por tirar de la línea de conexión del enchufe de la pared.
• Grietas causadas por el envejecimiento del aislamiento.

Tales líneas de conexión eléctrica defectuosas no deben utilizarse, pues suponen un riesgo para la vida debido a los daños de aislamiento.

Supervisar con regularidad las líneas de conexión eléctrica en busca de posibles daños. Durante la comprobación, preste atención a que la línea de conexión no cuelgue de la red eléctrica.

Las líneas de conexión eléctrica deben cumplir las pertinentes disposiciones VDE y DIN. Utilice solo cables de conexión con marcado H 07 RN como mínimo o una manguera de goma.

La impresión de la denominación del tipo en el cable de conexión es obligatoria.

Motor de corriente alterna

• El motor de corriente alterna gira en el sentido indicado en la fig. 7.
• La tensión de red debe ser de 230 V – 50 Hz.
• Los cables alargadores de hasta 25 m de longitud deben poseer una sección de 1,5 mm ^2 ; los de más de 25 m, como mínimo una de 2,5 mm ^2 .
• La conexión de red cuenta con un fusible de acción lenta de 10 A.

Según las normas de seguridad, el motor dispone de un interruptor automático integrado que se desconecta en caso de sobrecarga de corriente.

La sobrecarga puede darse en estos casos:

- Tras un tiempo prolongado de bloqueo del disco portacuchillas

- Al sucederse rápidamente intervalos de encendido y apagado. En casos en los que el disco portacuchillas esté bloqueado, elimine la causa de la sobrecarga. ¡Desenchufe la clavija de la red!

Encienda de nuevo el motor tras un breve tiempo de enfriado.

13. Eliminación y reutilización

El aparato se encuentra en un envase para evitar daños de transporte. Este envase es materia prima, por lo que se puede reutilizar o devolver al circuito de materias primas.

El aparato y sus accesorios se componen de diferentes materiales como, p. ej. metal y materiales sintéticos. Elimine los componentes defectuosos en un punto de eliminación de residuos peligrosos. ¡Pregunte en alguna tienda especializada o en la administración municipal!

¡No arroje los aparatos usados a la basura doméstica!

Este símbolo indica que el producto, según la directiva sobre residuos de aparatos eléctricos y electrónicos (2012/19/UE) y las leyes nacionales, no puede eliminarse junto con la

basura doméstica. En su lugar, este producto deberá ser conducido a un punto de recogida adecuado.

Esto puede efectuarse devolviendo el aparato al comprar uno nuevo de características similares o entregándolo en un punto de recogida autorizado para el reciclaje de residuos de aparatos eléctricos y electrónicos. La manipulación inadecuada de residuos de aparatos eléctricos y electrónicos puede tener efectos negativos en el medio ambiente y en la salud humana, debido a las sustancias potencialmente peligrosas que estos frecuentemente contienen. Al eliminar correctamente este producto, Ud. contribuye además a un aprovechamiento eficaz de los recursos naturales. Para más información acerca de los puntos de recogida de residuos de aparatos usados, póngase en contacto con su ayuntamiento, el organismo público de recogida de residuos, cualquier centro autorizado para la eliminación de residuos de aparatos eléctricos y electrónicos o la oficina del servicio de recogida de basuras.

14. Procedimiento de inspección

Error Posible causa Remediar
El motor no arranca	La parte superior de la carcasa no está debidamente cerrada	Enrosque por completo el tornillo de seguridad
	Cable alargador defectuoso Cambie o	repare el cable alargador
	No hay corriente en la toma de enchufe	Compruebe el fusible de red
	Interruptor defectuoso Inspeccionar / Reemplazar
	Motor defectuoso, condensador defectuoso	Inspeccionar / Reemplazar
	Los restos de material triturado obstruyen el disco portacuchillas	Desenchufe la clavija de la red, abra la carcasa y retire el material
El motor no funciona, el fusible salta	Cable alargador con sección insuficiente	Seleccione un cable alargador con sección mayor
	Cable entre conexión de red y trituradora demasiado largo	La distancia entre la conexión de red y la trituradora debe ser lo más pequeña posible
Motor sobrecargado, el fusible salta	Dosificación demasiado alta del material a triturar cuando está húmedo	Seleccione una dosificación menor, intercale material a triturar seco
	Zonas de cuchillas y de expulsión obstruidas	Desenchufe la clavija de la red, abra la carcasa y límpiela
	Cuchillas romas	Afílelas; cámbielas
	Cable alargador con sección insuficiente	Seleccione un cable alargador con sección mayor
La alimentación de la trituradora se reduce, menor capacidad de corte	La cuchilla reversible está roma o desgastada	Dele la vuelta a la cuchilla reversible; afile la cuchilla reversible o cámbiela entera
Vibraciones/ruidos fuertes	Tuerca/tornillo de cuchilla sueltos	Apriete la tuerca/el tornillo de cuchilla
	Cuchilla de corte dañada	Cambie la cuchilla de corte
	Interior del aparato dañado	Póngase en contacto con el servicio de atención al cliente

Wyjaśnienie symboli

ZAGROŻENIE DLA ŻYCIA.

Los defectos evidentes deberán ser notificados dentro de 8 días después de haber recibido la mercancía, de lo contrario el comprador pierde todos los derechos sobre tales defectos. Garantizamos nuestras máquinas en caso de manipulación correcta durante el plazo de garantía legal a partir de la entrega. Sustituiremos gratuitamente toda pieza de la máquina que dentro de este plazo se torne inútil a causa de fallas de material o de

fabricación. Las piezas que no son fabricadas por nosotros mismos serán garantizadas hasta el punto que nos corresponda garantía del suministrador anterior. Los costes por la colocación de piezas nuevas recaen sobre el comprador. Están excluidos derechos por modificaciones, aminoraciones y otros derechos de indemnización por daños y perjuicios.

Záruka SK
