Typ produktu	Elektrický drtič zahradního odpadu
Značka	Scheppach
Model	GS55
Příkon	2000 W
Napětí / Frekvence	230 V / 50 Hz
Otáčky motoru	4500 min⁻¹
Maximální průměr větví	40 mm
Hmotnost	10,7 kg
Rozměry (D × Š × V)	490 × 370 × 860 mm
Průměr kol	165 mm
Hladina akustického tlaku	96,7 dB(A)
Zaručená hladina akustického výkonu	≤ 106 dB(A)
Stupeň krytí	IP X4
Provozní režim	S6 / 40%
Typ řezu	Disk s oboustrannými noži
Oboustranné nože	Ano, dvě strany (72 × 29 × 5,3 mm)
Drtitelné materiály	Větve, keře, zahradní odpad, papír, lepenka
Bezpečnost	Brzda motoru, bezpečnostní spínač proti opětovnému spuštění
Napájení	Svorka 230 V
Údržba	Broušení a výměna nožů, pravidelné čištění
Opotřebitelné díly	Nože, disk (spotřební díly)
Záruka	Zákonná (mimo opotřebitelných dílů)

Často kladené otázky - GS55 SCHEPPACH

Jaký je maximální průměr větví, které může Scheppach GS55 rozdrtit?

Maximální průměr větví je 40 mm. Doporučujeme drtit čerstvé větve a nevkládat tvrdé materiály jako kameny nebo sklo.

Jak spustit drtič?

Ujistěte se, že horní část krytu je správně uzavřena a páka je pevně dotažena. Zapojte přístroj, poté stiskněte spínač zapnutí (poloha I). Pro zastavení stiskněte vypínač (poloha O).

Co dělat, když motor nenastartuje?

Zkontrolujte, zda je horní část krytu správně uzavřena a páka pevně dotažena. Zkontrolujte elektrický kabel, jistič a zásuvku. Pokud problém přetrvává, může být vadný motor nebo kondenzátor. Nahlédněte do tabulky odstraňování problémů v návodu.

Jak nabrousit nebo vyměnit nože?

Odpojte přístroj. Otevřete kryt odšroubováním páčky, vyjměte hliníkový chránič, poté odšroubujte šrouby nožů pomocí imbusového klíče. Nože jsou oboustranné: můžete je otočit a použít druhou stranu. Pokud jsou tupé, nabruste je při zachování konstantní šířky (maximálně odebrat 4 mm na stranu).

Jaká jsou základní bezpečnostní pravidla?

Vždy používejte ochranné brýle, pracovní rukavice a ochranu sluchu. Nikdy nevkládejte ruce do plnicího otvoru nebo výhozu. Udržujte děti a zvířata v bezpečné vzdálenosti. Před jakoukoli údržbou odpojte přístroj a počkejte na úplné zastavení motoru.

Jaké materiály lze drtit?

Přístroj je určen k drcení větví (do 40 mm), keřů, zahradního odpadu (listí, stříhání živých plotů), papíru a lepenky. Nevkládejte kameny, sklo, kov nebo zeminu.

Jaká je hlučnost přístroje?

Hladina akustického tlaku je 96,7 dB(A) a zaručená hladina akustického výkonu je nižší než 106 dB(A). Důrazně doporučujeme používat ochranu sluchu.

Jak čistit přístroj?

Odpojte přístroj. Otevřete kryt a odstraňte zbytky drceného materiálu. Očistěte nože a disk kartáčem. Nemyjte přístroj proudem vody. Skladujte na suchém místě.

Je přístroj dodáván smontovaný?

Ne, drtič je pro balení částečně demontován. Je nutné namontovat stojan a kola pomocí přiložených šroubů a matic. Postupujte podle montážních pokynů v návodu.

Jaký je výkon motoru?

Motor má příkon 2000 W (2 kW) při 230 V a 50 Hz. Je vybaven ochranou proti přetížení a brzdou motoru pro rychlé zastavení.

NÁVOD K OBSLUZE GS55 SCHEPPACH

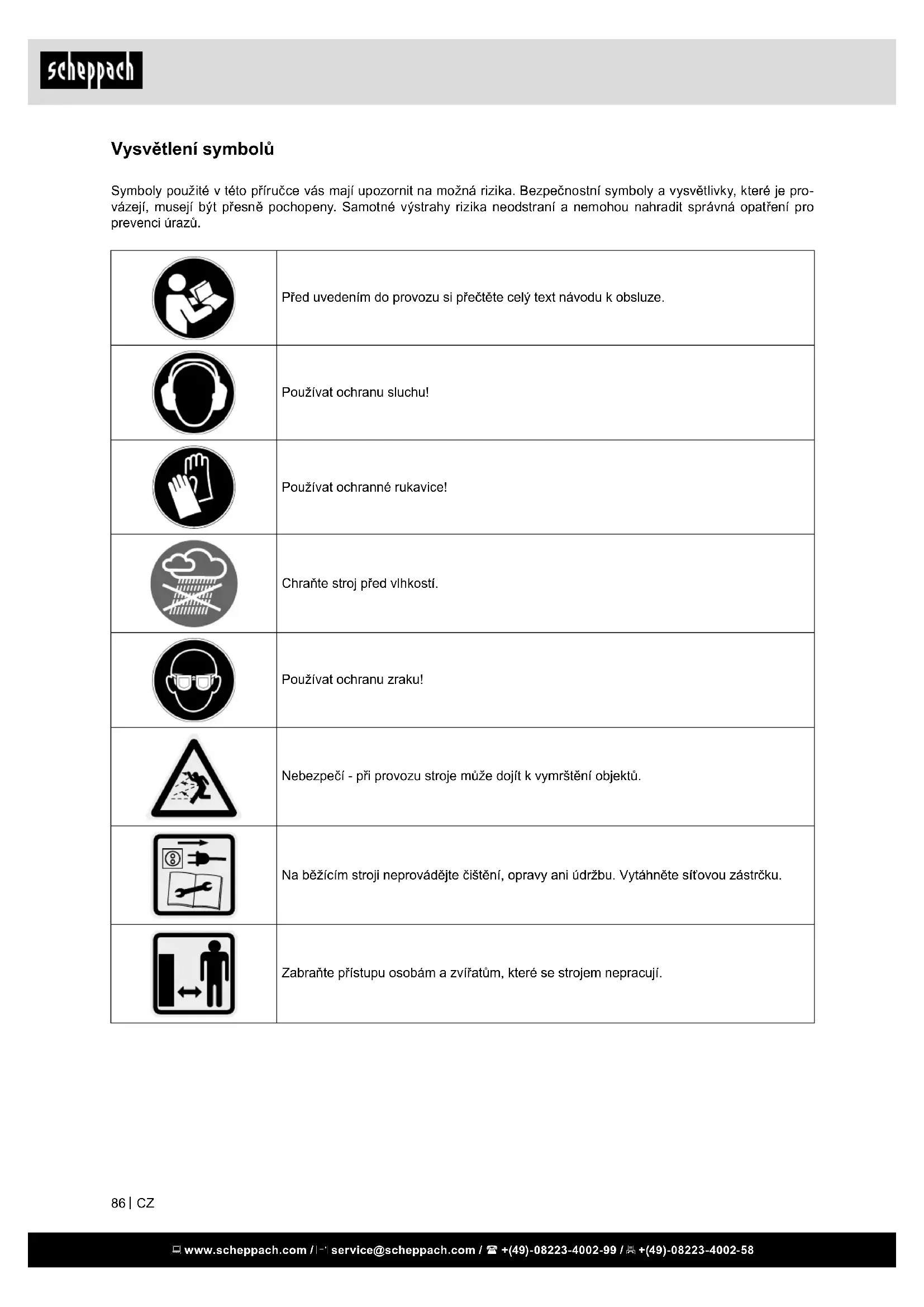

Symboly použité v této příručce vás mají upozornit na možná rizika. Bezpečnostní symboly a vysvětlivky, které je provázejí, musejí být přesně pochopeny. Samotné výstrahy rizika neodstraní a nemohou nahradit správná opatření pro prevenci úrazů.

	Před uvedením do provozu si přečtěte celý text návodu k obsluze.
	Používat ochranu sluchu!
	Používat ochranné rukavice!
	Chraňte stroj před vlhkostí.
	Používat ochranu zraku!
	Nebezpečí - při provozu stroje může dojít k vymrštění objektů.
	Na běžícím stroji neprovádějte čištění, opravy ani údržbu. Vytáhněte síťovou zástrčku.
	Zabraňte přístupu osobám a zvířatům, které se strojem nepracují.
	Pozor! Nebezpečí zranění otáčejícím se nožovým kotoučem!Když stroj běží, mějte ruce a nohy vně otvorů.
	Nepoužívejte jako schod.
⚠ Upozornění!	V následujícím textu jsou pokyny vztahující se bezpečnosti označeny symbolem vykřičníku:

Obsah:

1. Úvod 89
2. Popis prístroje 89
3. Rozsah dodávky 89
4. Před uvedením do provozu 89
5. Použití podle účelu určení 90
6. Všeobecné bezpečnostní pokyny 90
7. Technická data 93
8. Montáž 93
9. Uvedení do provozu 93
10. Obsluha 94
11. Údržba 94
12. Elektrická přípojka 95
13. Likvidace a recyklace 95
14. Odstraňování závad 96

Strana:

1. Úvod

VÝROBCE:

scheppach

Přejeme Vám hodně radosti a úspěchů při práci s Vaším novým přístrojem

UPOZORNĚNÍ:

Podle platného zákona o ručení výrobce za škody způsobené vadou výrobku neručí výrobce tohoto přístroje za škody, které vzniknou na tomto přístroji nebo tímto přístrojem při:

• Neodborném zacházení
• Nedodržování návodu k obsluze
• Opravách třetí osobou, neautorizovanými odborníky
• Zabudování a výměně neoriginálních náhradních dílů
• Používání v rozporu s určením
• Výpadcích elektrického zařízení při nedodržení elektrických předpisů a ustanovení předpisů VDE 0100, DIN 57113 / VDE0113

Doporučijeme vám:

Před montáží a uvedením do provozu si přečtěte celý text návodu k obsluze.

Tento návod k obsluze Vám má ulehčit seznámení s vaším strojem a využití možností jeho použití podle určení.

Návod k obsluze obsahuje důležité pokyny a upozornění, jak bezpečně, odborně a hospodárně pracovat se strojem, a jak zabránit nebezpečí, ušetřit náklady za opravy, snížit ztrátové časy, a zvýšit spolehlivost a životnost stroje.

K bezpečnostním ustanovením tohoto návodu k obsluze musíte navíc bezpodmínečně dodržovat předpisy své země, platné pro provoz stroje.

Uchovávejte návod k obsluze u stroje v ochranném pouzdře, chráněný před nečistotou a vlhkostí. Každý pracovník obsluhy si ho musí před zahájením práce přečíst a pečlivě dodržovat.

Na stroji smí pracovat jen osoby, které jsou poučené v používání stroje, a informované o nebezpečích s tím spojených. Je nutné dodržovat vyžadovaný minimální věk.

Vedle bezpečnostních pokynů a upozornění obsažených v tomto návodu k obsluze a zvláštních předpisů vaší země je nutné dodržovat všeobecně uznávané technické předpisy pro provoz.

Nepřebíráme žádné ručení za škody a úrazy vzniklé v důsledku nedodržování tohoto návodu k obsluze a bezpečnostních pokynů.

2. Popis přístroje (obr. 1 - 2)

1. Zátka
2. Šroubový uzávěr
3. Horní část stroje
4. Podstavec
5. Kolo
6. Kryt kola
7. Náprava
8. Zástrčka
9. Resetovací tlačítko
10. Vypínač zap / vyp

1A vhazovací otvor

1B vyhazovací otvor

3a Otvory

7a Šroub se zápustnou hlavou

7b Nože

7c Šroubovák

7d Imbusový klíč

A kryt kola (2x)
B příložka tvar A d1 8 mm d2 22 mm (2 x)
C přiložka tvar A d1 10 mm d2 28 mm (2 x)
D samopojistné matice M8 (2 x)

3. Rozsah dodávky

• S namontovaným krytem, nožovým kotoučem a elektrickou výbavou
• Nosník podstavce
• Kola a náprava
  • Návod k použití

4. Před uvedením do provozu

• Po rozbalení výrobku zkontrolujte všechny součásti a případná poškození oznamte prodejci. Pozdější stížnosti nemusí být brány v potaz.
• Zkontrolujte, zda je balení úplné.
• Před zprovozněním výrobku čtěte návod k obsluze.
• Náhradní díly a doplňky musí být autorizovány výrobcem. Obrat’te se na svého prodejce.
• Při objednávkách uvedte výrobní číslo a typ výrobku.

5. Použití podle účelu určení

Výrobek je ve shodě s platnými požadavky EU.

• Stroj je zkonstruován podle aktuálního stavu techniky a podle uznávaných bezpečnostně-technických norem. I tak ale může při jeho použití vzniknout nebezpečí ohrožení života a zdraví uživatele nebo třetí osoby, resp. poškození stroje a vzniku jiných věcných škod.
• Stroj používejte pouze v technicky bezvadném stavu, v souladu s jeho určením, odpovědně a s vědomím všech nebezpečí, a dodržujte návod k obsluze! Ihned odstraňte zejména poruchy (nebo je nechte opravit), které mohou ohrozit bezpečnost!
• Drtič zahradního odpadu byl zkonstruován výhradně k drcení větví, keřů, zahradního odpadu, papíru a kartonu.
• K použití v souladu s určením patří drcení
• větví všeho druhu do max. průměru (podle dru- hu a čerstvosti).
• uvadlého, vlhkého, již několik dnů uloženého zahradního odpadu spolu s větvemi.
• Drtič zahradního odpadu je vhodný pouze pro soukromé používání v soukromých zahradách a hobby zahradách.
• Za drtiče zahradního odpadu v soukromých zahradách a hobby zahradách se považují takové přístroje, které se nepoužívají na veřejných prostranstvích, v parcích, sportovištích, v zemědělství a lesním hospodářství a komerčně.
• K používání k určenému účelu patří také dodržování podmínek pro provoz, údržbu a péči předepsaných výrobcem a následování bezpečnostních pokynů obsažených v návodu.
• Svévolné změny drtiče zahradního odpadu vylučují ručení výrobce za škody jakéhokoliv druhu, které takto vzniknou.
• Každé další použití, které přesahuje toto určení, není použití k určenému účelu. Za poškození, z toho vyplývající, nebo zranění jakéhokoliv druhu ručí uživatel/obsluha a ne výrobce.
• Do drtiče zahradního odpadu se nesmí házet zemina, sklo, kameny, kusy kovu a kořeny s ulpělou zeminou.
• Je nutno respektovat pokyny výrobce ohledně bezpečnosti, používání a údržby a také technické údaje, kalibrace a uvedené rozměry. Opravy a údržba elektrických zařízení výrobku musí být provedena kvalifikovanou osobou. Změny na stroji zcela vylučuji ručení vyrobce a z toho vznikle škody.
• Zařízení je určena jen k používání originálních náhradních dílů a originálních nástrojů od výrobce.

6. Všeobecné bezpečnostní pokyny

Před uvedením tohoto výrobku do provozu si přečtěte následující pokyny a bezpečnostní ustanovení platná v dotyčné zemi a řídte se jimi, abyste ochráni-li sebe a ostatní před možnými zraněními.

• Bezpečnostní pokyny předejte všem osobám, které pracují se strojem.
• Tyto bezpečnostní pokyny dobře uchovejte.
• Přístroj s bezpečnostním vypnutím Namontované bezpečnostním vypnutí s automatickou motorovou brzdou slouží vaší bezpečnosti. Zabrání zapnutí motoru při otevřeném přístroji a tomu, abyste mohli rukou sáhnout do rotující řezné jednotky.
• Opravy bezpečnostního vypnutí musí provést výrobce, resp. jím pověřená firma
• Seznamte se s přístrojem před jeho použitím pomocí návodu k obsluze.
• Přístroj nepoužívejte k účelům, ke kterým není určen (viz Použití v souladu s určením a Práce s drtičem zahradního odpadu).
• Zaujměte bezpečný postoj a neustále udržuje rovnováhu. Nenaklánějte se. Při vhazování materiálu k rozdrcení stůjte na stejné rovní s přístrojem.
• Bud'te pozorní. Dávejte pozor na to, co děláte. Pracujte s rozumem. Přístroj nepoužívejte, jste-li unavení nebo pod vlivem drog, alkoholu nebo léků. Okamžik nepozornosti při používání přístroje může vést k vážným zraněním.
• Při práci používejte ochranné brýle, pracovní rukavice a ochranu sluchu.
• Noste vhodný pracovní oděv:
• nenoste široký oděv
• dlouhé kalhoty
• protiskluzovou obuv
• volný nebo splývavý oděv nebo oděv s visícími pásky nebo šňůrami.
• Obsluhující je v pracovní oblasti stroje odpovědný za třetí osoby.
• Děti si s přístrojem nesmí hrát.
• Přístroje chraňte před dětmi.
• Tento zahradní přístroj není určený k tomu, aby jej používaly osoby (včetně dětí) s omezenými fyzickými, smyslovými nebo mentálními schopnosti nebo s nedostatkem zkušeností a/nebo znalostí, ledaže by s ním zacházely pod dohledem osoby odpovědné za jejich bezpečnost nebo by od takové osoby obdržely pokyny, jak přístroj používat.
• Nikdy nedovolte používat tento zahradní přístroj dětem nebo osobám neseznámeným s těmito pokyny. Národní předpisy mohou omezovat věk uživatele. Když přístroj nepoužíváte, uchovávejte jej mimo dosah dětí.
• Čištění a uživatelskou údržbu nesmí provádět děti.
• Přístrojem nikdy nepoužívejte, pokud jsou v blízkosti nezúčastněné osoby. Přístroj nenechávejte nikdy bez dozoru.

• Udržujte pracovní oblast v pořádku! Nepořádek může mít za následek nehody.

• Zaujměte pracovní postavení po straně přístroje nebo za ním. Nikdy nestůjte v prostoru vyhazovacího otvoru.

• Nikdy nesahejte do plnicího nebo vyhazovacího otvoru.
• Mějte obličej a tělo daleko od plnicího otvoru.
• Přístroj nepřetěžujte! V uvedeném rozsahu výkonu budete pracovat lépe a bezpečněji.
• Přístroj používejte pouze s kompletními a správně namontovanými ochrannými zařízeními a na stroji neměňte nic, co by mohlo narušit bezpečnost.
• Neměňte nastavení regulátoru motoru; otáčky regulují bezpečnou maximální pracovní rychlost a chrání motor a všechny otáčející se díly před poškozením nadměrnou rychlostí. V případě problémů se obrat’te na zákaznický servis.
• Přístroj neprovozujte bez plnicí násypky.
• Přístroj, resp. díly přístroje neměňte.
• Před spuštěním motoru přístroj zavřete.
• Přístroj neostřikujte vodou. (Zdroj nebezpečí elektrický proud).
• Berte v úvahu vlivy okolního prostředí:

- Přístroj nepoužívejte ve vlhkém nebo mokrém prostředí.

• Přístroj nenechte stát v dešti a nepracujte za deště.

• Pracujte jen za dostatečné viditelnosti, postarejte se o dobré osvětlení..

• Chcete-li vyloučit nebezpečí zranění prstů, při montáži a čištění zafixujte řeznou jednotku (viz obr. „Výměna nože“) a používejte ochranné rukavice.

• Když řezný mechanizmus narazí na cizi těleso, začne zahradní přístroj vydávat neobvyklé zvuky nebo vibrovat, neprodleně jej vypněte, abyste řezný mechanizmus zastavili. Vytáhněte zástrčku ze zásuvky a postupujte následujícím způsobem:

• Zkontrolujte poškození.

• Vyměňte všechny poškozené díly nebo je opravte.
• Zkontrolujte, zda nejsou součásti uvolněné a příp. je dotáhněte.

- Stroj vypněte a vytáhněte síťovou zástrčku ze zásuvky při následujících činnostech a situacích:

• údržba a čištění
• odstraňování poruch
• kontrola, zda není stroj poškozený, pokud se do vhazovacího kanálu dostaly cizí objekty
• abnormální vibrate stroje
• kontroly připojovacích kabelů, zda nejsou zamotané nebo poškozené
• přeprava
• opravy
• výměna nože

• v případě opuštění (i při krátkodobých přestávkách)

• V případě ucpání vhozu a výhozu stroje vypněte motor a vytáhněte síťovou zástrčku předtím, než začnete odstraňovat zbytky materiálu ze vhozu nebo výhozu.

• Zkontrolujte stroj, zda není poškozený: před dalším použitím přístroje je třeba pečlivě zkontrolovat ochranná zařízení, zda fungují bezvadně a v souladu s určením.

• Zkontrolujte, zda pohyblivé díly bezvadně fungují a nevzpřičují se nebo zda nejsou díly poškozené. Pro zajištění bezvadného provozu přístroje musí být namontovány veškeré díly a musí splňovat všechny podmínky.

• Poškozená ochranná zařízení a díly musí odborně opravit nebo vyměnit uznávaný odborný servis, není-li v návodu k obsluze uvedeno jinak.

• Poškozené nebo nečitelné bezpečnostní samolepky je třeba vyměnit.

• Nepoužívané přístroje skladujte na suchém uzamčeném místě mimo dosah dětí.

• Při nepřetržitém provozu je překročena povolená hladina hluku. Doporučujeme používat ochranu sluchu.
• Přístroj nesmí používat mladiství mladší 16 let
• Zkontrolujte přívodní síťové kabely. Nepoužívejte vadná připojovací vedení.
• Při práce dávejte pozor na cizí tělesa. Nevhazuje kameny, sklo nebo kusy kovu.
• Opravářské, údržbářské a čisticí práce provádějte pouze při vypnutém pohonu. Vyčkejte zastavení motoru a vytáhněte sitovou zástrčku. Pozor, nebezpečí: Nástroj dobíhá.
• Po práci vypněte motor teprve, když je přístroj zcela prázdný. V opačném případě může dojít k problémům s opětovným spuštěním.
• Dbejte všech pokynů ohledně bezpečnosti a rizik u stroje!
• I pri nepatrné změně místa stroj odpojte od všech externích zdrojů energie! Před opětovným uvedením do provozu stroj znovu řádně připojte do sitě!
• Při opětovném uvedení do provozu postupujte pouze podle návodu k použití!
• Používejte stroj v doporučené pozici a pouze na pevné rovné ploše. Dávejte pozor na kabel, hrozí nebezpečí klopýtnutí.
• Při přepravě stroje chodťe pozorně, neběhejte.
• Zahradní přístroj nikdy nezvedejte, resp. nenoste se spuštěným motorem.
• Stroj nepoužívejte na dlážděné ploše posypané štěrkem, na které může vyhozený materiál způsobit zranění.
• Ruce, další části těla a oděv se nesmí dostat do plnicí komory, vyhazovacího kanálu nebo do blízkosti jiných pohyblivých dílů.
• Při uvedení stroje do provozu se držte vždy mimo vyhazovací zónu.
• Jakmile opouštíte pracoviště, vypněte motor. Stroj nikdy nenaklánějte s běžícím motorem.

Přivádění drceného materiálu

Zásadně nejprve zapněte motor

• Doporučujeme vám používat osobní ochranné prostředky jako ochranné brýle, ochranu sluchu, pracovní rukavice.
• Při sbírání materiálu dávejte pozor na kameny a zeminu.
• Do drtiče zahradního odpadu se nesmí vhazovat tvrdé předměty jako kameny, sklo, kusy kovu apod.

• Zemina způsobuje rychlé opotřebení břitů nožů a je třeba ji z drceného materiálu odstranit.

• Do drtiče zahradního odpadu neházejte kořeny s ulpělou zeminou.

• Ořezy ze stromů atd. předpokládají dobře nabroušené nože a měly by být drceny samostatně, aby se dosáhlo co možná nejdelší životnosti nožů.
• Větve vkládejte tlustými konci napřed a co možná nejblíže k části nožového kotouče otáčející se směrem dolů (zpětný ráz).
• Pevně je držte kvůli silnému vtahu, abyste předešli přetočení motoru v případě klesajících otáček.
• Čerstvě uříznuté dřevo vyžaduje méně síly, także lze drtit odřezky o větším průřezu.
• Drcení vyžaduje dávkované zavádění do násypky po dávkách. Určité druhy (např. dřišťál) mají sklony k uvíznutí. Posouvejte je dlouhým kusem větve.
• Keře mají sklony k dřevnatění a předpokládají dobře nabroušené nože.
• Kůru lze ve vlhkém stavu dobře drtit. Doporučuje-me práci po dávkách.
• Pokud chcete jemnější drcení, naplňte násypku ještě jednou již rozdrceným materiálem.
• Papír drt'te pouze vlhký a svinutý. Z kartonu odstraňte kovové svorky.
• Odpad ze zeleniny lze zpravidla drtit snadno, kvůli vlhkosti však má tendenci se lepit.
• Je výhodné zpracovávat suchý materiál nakonec. Nasaje vlhkost v přístroji a vyčistí skřín.
• Důležité: Po ukončení práce odstraňte z přístroje zbytky odpadu. Pozor: VYTÁHNĚTE SÍTOVOU ZÁSTRČKU
• Pro opětovné uvedení do provozu po pracovních přestávkách je třeba kryt nožů zbavit zbytků po drcení.

Chování v případě nouze

Provedte nezbytná opatření první pomoci, odpovídající zranění a vyžádejte si co nejrychleji kvalifikovanou lékařskou pomoc. Chraňte zraněnou osobu před dalším zraněním a uklidněte ho. Pro případ nehody by na pracovišti měla být vždy pohotově k dispozici lékárnička v souladu s DIN 13164. Materiál, odebraný z lékárničky, musí být vždy opět doplněn. Při žádosti o pomoc uvedte následující údaje:

1. Místo nehody
2. Druh nehody
3. Počet zraněných
4. Druh zranění

Elektrická bezpečnost

• Provedení prodlužovacího kabelu podle IEC 60245 (H 07 RN-F) s průřezem žíly minimálně
• 1,5 mm² při délce kabelu do 25 m
• 2,5 mm² při délce kabelu nad 25 m

- Dlouhý a tenký prodlužovací kabel způsobuje pokles napětí. Motor pak již nedosahuje maximální výkon a funkce přístroje je omezena.

- Zástrčka a spojovací zásuvka musí být z pryže, měkkého PVC nebo jiného termoplastického materiálu o stejné mechanické odolnosti nebo musí být tímto materiálem potaženy.

- Zásuvka se zástrčkou prodlužovacího kabelu musí být chráněny proti stříkající vodě.

• Při instalaci prodlužovacího kabelu dbejte na to, aby nebyl zmáčknutý, zalomený a aby zástrčkové spojení nebylo mokré.
• Při použití kabelového bunu kabel zcela odviňte.
• Nepoužívejte prodlužovací kabel k účelům, ke kterým není určen. Chraňte kabel před horkem, olejem a ostrými hranami. Nepoužívejte kabel k vytážení zástrčky ze zásuvky.
• Prodlužovací kabel pravidelně kontrolujte a v případě poškození jej vyměňte.
• Nepoužívejte vadný prodlužovací kabel.
• Venku používejte pouze k tomu schválené a odpovídajícím způsobem označené prodlužovací kabely.
• Nepoužívejte provizorní elektrické přípojky.
• Ochranná zařízení nikdy nepřemostujte ani neuvá-dějte mimo provoz.
• Přístroj připojte pomocí proudového chrániče (30 mA).
• Elektrické zapojení, resp. opravy elektrických součástí stroje musí provést autorizovaný kvalifikovaný elektrikář nebo jedno z našich servisních středisek.
• Je nutné dodržovat místní předpisy zvláště s ohledem na ochranná opatření.
• Poškozené vedení pro síťovou přípojku musí vyměnit výrobce, resp. jedno z jeho servisních středisek nebo podobně kvalifikovaná osoba, aby se zabránilo ohrožení.
• Opravy jiných součástí stroje musí provést výrobce, resp. jedno z jeho servisních středisek.
• Používejte pouze originální náhradní díly. Použití jiných náhradních dílů může způsobit nehody uživatele. Za škody takto vzniklé nenese výrobce žádnou zodpovědnost.

⚠ UPOZORNĚNÍ! Tento elektrický nástroj vytváří během provozu elektromagnetické pole. Toto pole může za určitých podmínek ovlivňovat aktivní nebo pasivní zdravotní implantáty. Pro snížení rizika vážných nebo smrtelných úrazů doporučujeme osobám se zdravotními implantáty, aby se před obsluhou tohoto elektrického nástroje obrátily na svého lékaře nebo na výrobce zdravotního implantátu.

Zbytková rizika

Stroj je zkonstruován podle aktuálního stavu techniky a podle uznávaných bezpečnostně-technických no- rem. Přesto se mohou během práce vyskytnout jed- notlivá zbytková rizika.

• I v případě použití k určenému účelu se mohou navzdory dodržování všech příslušných bezpečnostních směrnic kvůli konstrukci přístroje podmíněné účelem použití vyskytnout zbytková rizika.
• Ohled a opatrnost snižují nebezpečí zranění osob a poškození.
• Nebezpečí zranění prstů a rukou, když saháte ru- kou skrze otvor na řeznou jednotku.
• Nebezpečí zranění prstů a rukou při montáži a čištění řezné jednotky

• Dotyk součástí vedoucích napětí v případě otevřených konstrukčních dílů.

• Zranění odraženými větvemi během podávání. Dlouhé, silné větve pevně držte. Používejte osobní ochranné prostředky jako pracovní rukavice a ochranné brýle.

• Ohrožení zdraví hlukem. Používejte osobní ochranné prostředky (ochranu sluchu).
• Ohrožení zdraví elektrickým proudem. V případě použití nesprávných elektrických přívodních kabelů. Řídte se návodem k použití „Elektrická přípojka“.
• Kromě toho mohou přes všechna přijatá preventivní opatření vzniknout zbytková rizika, která nebudou zjevná.
• Zbytková rizika mohou být minimalizována, budeteli dodržovat jak „Bezpečnostní pokyny“, tak „Určené použití“ a pokyny k obsluze.

7. Technická data

Konstrukční rozměryD x Š x V (mm)

490 x 370 x 860

Vstupní výška (mm) 860
Výška výhozu (mm) 45
Vstupní otvor max. (mm)	40
Vyhazovací otvor max. (mm)	45
Kola ø (mm)	165
Hmotnost (kg)	10,7
Tlouštka větví max. ø (mm)	40
Nožového kotouč ø (mm)	171
Vyměnitelný nůž (mm)	72 x 29 x 5,3
Motor (V/Hz)	230/50
Příkon P1 (W)	2000
Otáčky za (1/min ^-1 )	4500
Druh provozního režimu	S6/40 %
Ochrana proti stříkajícívodě	IP X4

Technické změny vyhrazeny!

Charakteristiky hlučnosti

Hodnoty hlukových emisí stanoveny podle EN ISO 3744:2010, EN11201:2010

Hladina akustického tlaku přístroje vyhodnocená jako A činí obvykle: Hladina akustického tlaku 96,7 dB(A); hladina akustického výkonu 104,5 dB(A).

2000/14/ES: Zaručená hladina akustického výkonu LWA je nižší než 106 dB(A). Metoda posuzování sho- dy podle přílohy V.

8. Montáž

Z technických důvodů při balení není váš drtič zahradního odpadu kompletně smontován.

⚠ POZOR! Před uvedením do provozu přístroj bezpodmínečně kompletně smontujte!

1. Otevřete krabici a vyjměte stroj a všechny díly příslušenství.
2. Montáž podstavce (obr. 3)

- Nejprve otočte horní díl stroje (3) (obr. 3).

- Zasuňte podstavec (4) do určených otvorů (3a) jako na obrázku.

1. Montáž kol (obr. 4)

- Namontujte obě kola (pol. 5) jako na obrázku 4 a 5.

9. Uvedení do provozu

Před uvedením do provozu se řídte bezpečnostními pokyny!

Uvedení přístroje do provozu je dovoleno pouze s kompletně namontovanými ochrannými a upevňovacími zařizeními!

Jištění rozběhnutí

Drtič zahradního odpadu smí být uveden do provozu pouze se zavřeným horním dilem krytu.

Šroubový uzávěr k uzavření dílu krytu a spodního dílu je současně pojistnou maticí jištění rozběhnutí. Při dotažení šroubu se prostřednictvím přítlačného čepu dosáhne kontaktu pro zapnutí a vypnutí. Motor se rozběhne stisknutím zapínacího knoflíku. Není-li šroub zcela dotažen a je-li kryt odklopený, je elektrický obvod přerušený jištěním rozběhnutí. Při stisknutí zapínacího knoflíku se motor nesmí rozběhnout.

Zapnutí, vypnutí

- Stiskem spínače „I“ lze stroj zapnout.

- Pro opětovné vypnutí stroje je nutné stisknout spínač do polohy „0“.

Brzdový motor

Brzdový motor způsobí, že se nožový kotouč po vypnutí rychle zastaví.

10. Obsluha

⚠ POZOR! Před uvedením do provozu se říd'te bezpečnostními pokyny!

Uvedení přístroje do provozu je dovoleno pouze s kompletně namontovanými ochrannými a upevňovacími zařízeními!

Ovládací panel obr. 1

• Spínač zap (10): Stisknutím tohoto tlačítka se drtič spustí.
• Spínač vyp (10): Stisknutím tohoto tlačítka se drtič zastaví.

Práce s drtičem

Dr'te uvadlý několik dnů uložený zahradní odpad a větve.

• Připojte drtič k napájení elektrickým proudem.
• Drtič uved'te do provozu pomocí spínače zap (pol. 10).
• Naplňte materiál k rozdrcení do plnicí násypky, materiál je vtažen.
• Než vložíte nový materiál, nechte drtič vložený materiál kompletně rozdrtit.
• Pro posouvání drceného materiálu nepožívejte ruce, používejte k tomu pouze speciální postrk nebo jiný materiál k rozdrcení
• Po provedené práci drtič vypněte a odpojte ho od sítě.

Výměna nožů – broušení nožů

⚠ UPOZORNĚNÍ! Nástroj dobíhá! Před prováděním prací na řezném nástroji vytáhněte síťovou zástrčku!

Oboustranně použitelné nože z vysoce výkonné oceli lze snadno a rychle vyměnit.

Pracujte opatrně:

Nebezpečí zranění prstů a rukou! Je enormně důležité používat pouze nabroušené nože!

Mějte, prosím, na paměti:

Tupé nože snižují řezný výkon a ovlivňují průběh práce!

Spolehlivým příznakem nožů, které již nejsou ostré, je ochabování vynechávání vtahu. Motor se zahřívá, ochrana proti přetížení reaguje.

Výměna nožů (obr. 6-7)

Nejprve otevřete kryt tím, že povolíte uzavírací šroub (2). Následně vyklopte směrem nahoru horní díl krytu jako na obrázku 6.

Poté odstraňte hliníkový kryt tím, že povolíte osm šroubů s křížovou hlavou (obr. 7).

Nožový kotouč zůstane namontovaný (obr. 7)

Malým šroubovákem nebo hřebíkem odstraňte nečistoty z vnitřního šestihranu šroubů upevnění nože. Pro povolení šroubů musí zástrčný klíč s příčnou rukojetí zcela zapadnout do vnitřního šestihranu.

Šrouby jsou pevně dotažené.

Při montáži nože šrouby se zápustnou hlavou naolejujte a pevně utáhněte.

Odebrání nožů

Nože a plochu uložení nožů na nožovém kotouči je třeba očistit od zatvrdlých zbytků nečistot. Nůž musí při opětovné montáži přesně dolehnout.

Broušení nožů

Při přebroušení nože dbejte kvůli nevyváženosti na stejnou šířku.

Nový nůž má šířku 30 mm. Přebroušením se smí odebrat maximálně 4 mm materiálu na každé straně.

11. Údržba

Při jakékoliv údržbě a čištění vypněte motor a vytáhněte síťovou zástrčku!

Přístroj neostřikujte vodou!

Servisní informace

Je třeba dbát na to, že u tohoto přístroje podléhají následující díly opotrebení přiměřenému použití nebo přirozenému opotrebení, resp. jsou potřebné jako spotřební materiál.

Rychle opotřebitelné díly*: Nože drtiče, nožový válec, protiřezná destička, přiváděcí zařízení

* není nutně obsaženo v rozsahu dodávky!

Motor a spínač

Instalace, opravy a údržbu elektrické instalace smí provádět pouze kvalifikovaný elektrikář.

V případě, že budete motor vracet, zasílejte vždy kompletní pohonnou jednotku se spínačem.

Při zpětných dotazech uvádějte prosím tyto údaje:

• Typ proudu napájejícího motor
• Údaje z typového štítku stroje
• Údaje z typového štítku motoru

12. Elektrická přípojka

Instalovaný elektromotor je zabudován v provozuschopném stavu. Přípojka musí odpovídat příslušným předpisům VDE a DIN.

Elektrický brzdový motor způsobí, že se kotouč ko-touče po vypnutí stroje téměř okamžitě zastaví.

Instalační, opravárenské a údržbářské práce na elektrických zařízeních smí provádět pouze odborníci.

Vadný elektrický přívodní kabel

U elektrických přívodních kabelů často dochází k poškození izolace.

Jeho příčinami mohou být:

• Poškození tlakem, je-li přívodní kabel veden oknem nebo štěrbinou ve dveřích.
• Prohnutí kvůli nevhodnému upevnění nebo vedení přívodního kabelu.
• Zlomení kvůli přejíždění přes přívodní kabel.
• Poškození izolace kvůli vytrhnutí z elektrické zásuvky ve stěně.
• Protržení v důsledku stárnutí izolace.

Tyto vadné elektrické přívodní kabely nesmí být používány a kvůli poškození izolace jsou životu nebezpečné.

Pravidelně kontrolujte poškození elektrických přívodních kabelů. Dávejte pozor, aby nebyl přívodní kabel při kontrole připojen do elektrické sítě.

Elektrické přívodní kabely musí odpovídat příslušným předpisům VDE a DIN. Používejte pouze přívodní kabely s označením H07 RN.

Uvedení typového označení na přívodním kabelu je povinné.

Motor na střídavý proud

• Motor na střídavý proud odpovídá uvedenému směru otáčení 7e.
• Sít'ové napětí musí činit 230 V – 50 Hz.
• Prodlužovací vedení musí vykazovat do délky 25m průřez 1,5 mm², nad 25m délky minimálně 2,5 mm².
• Sítová přípojka je jištěna 10 A setrvačně.

Podle bezpečnostních předpisů je motor vybavený spínačem s integrovaným proudovým chráničem, který v případě přetížení vypne elektrický proud.

K přetížení může dojít:

• Při delším zablokování nožového kotouče
• V případě rychle za sebou následujících zapínacích a vypínacích intervalů. V případě zablokovaného nožového kotouče odstraňte příčinu přetížení. Vytáhněte síťovou zástrčku!

Po krátké době na vychladnutí motor znovu zapněte.

13. Likvidace a recyklace

Přístroj je uložen v balení, aby bylo zabráněno poškození při přepravě. Toto balení je surovina a tím znovu použitelné nebo může být dáno zpět do cirkulace surovin. Příslušenství je vyrobeno z rozdílných materiálů, jako např. kov a plasty. Defektní součástky odevzdejte k likvidaci zvláštních odpadů. Zeptejte se v odborné prodejně nebo na místním zastupitelství!

Odpadní zařízení nesmějí být likvidována spolu s domácím odpadem!

Tento symbol upozorňuje, že tento výrobek ne-smí být podle směrnice o odpadních elektric-kých a elektronických zařízeních (2012/19/EU) a vnitrostátních zákonů likvidován spolu s do-mácím odpadem. Tento výrobek musí být odevzdán ve sběrném středisku určeném k tomuto účelu. To lze provést například vrácením při nákupu podobné-ho výrobku nebo odevzdáním v autorizovaném sběrném středisku pro recyklaci odpadních elektrických a elektronických zařízení. Nesprávné zacházení s odpadními zařízeními může mít vzhledem k potenci-álně nebezpečným látkám, které jsou v odpadních elektrických a elektronických zařízeních často obsa-žené, negativní dopad na životní prostředí a lidské zdraví. Správnou likvidací tohoto výrobku přispíváte také k efektivnímu využívání přirodních zdrojů. Informace o sběrných střediscích pro odpadní zařízení můžete získat u svého magistrátu, veřejnoprávní in-stituce pro nakládání s odpady, autorizovaného orgánu pro likvidaci odpadních elektrických a elektronických zařízení nebo služby svozu odpadu..

14. Odstraňování závad

Závada Možná příčina Odstranění

Motor se nerozběhne	Horní část krytu není předpisově za-vřená	Dotáhněte kompletně pojistný šroub
	Prodlužovací vedení vadné	Nechte vyměnit nebo opravit prodlužo-vací vedení
	V zásuvce není proudu Zkontrolujte síťovou pojistku
	Vadný spínač Zkontrolujte/vyměňte
	Motor vadný, kondenzátor vadný Zkontrolujte/vyměňte
	Rozdrcené zbytky blokují nožový ko-touč	Vytáhněte síťovou zástrčku, otevřete a vyčistěte kryt
Motor nepodává výkon, vypadává po-jistka	Prodlužovací vedení s nedostatečným průřezem	Zvolte prodlužovací vedení s velkým průřezem
	Příliš dlouhé vedení mezi síťovou pří-pojkou a drtičem	Co možná nejkratší vzdálenost mezi síťovou přípojkou a drtičem
Motor je přetížený, vypadává pojistka	Příliš vysoké dávkování vlhkého mate-riálu k rozdrcení	Zvolte nižší dávkování vyschlého ma-teriálu k rozdrcení
	Ucpaná oblast nožů a vyhazování	Vytáhněte síťovou zástrčku, otevřete a vyčistěte kryt
	Tupé nože Přebruste, vyměňte
	Prodlužovací vedení s nedostatečným průřezem	Zvolte prodlužovací vedení s velkým průřezem
Vtah drtiče slábne, nižší řezný výkon	Vyměnitelný nůž je tupý nebo opotře-bovaný	Vyměnitelný nůž vyšroubujte, přebrus-te nebo kompletně vyměňte
Silné vibrace/vysoká hlučnost	Povolená matice/šroub nože Utáhněte matici/šroub nože
	Poškozený řezný nůž	Vyměňte řezný nůž
	Přístroj je uvnitř poškozený	Vyhledejte zákaznický servis

Vysvetlenie symbolov

Pred montážou a uvedením do prevádzky si prečítajte celý text návodu na obsluhu.

1B Vyhadzovací otvor

3a Otvory
7a Skrutka so zápustnou hlavou
7b Nože
7c skrutkovač
7d imbusový klúč

A Kryt kolesa (2x)

B Príložka tvaru A d1 8mm d2 22mm (2x)

C Priložka tvaru A d1 10mm d2 28mm (2x)

D Samopoistná matica M8 (2x)

3. Obsah dodávky

6. Všeobecné bezpečnostné upozornenia

Elektrická bezpečnost'

Pred uvedením do prevádzky dodržte bezpečnostné pokyny!

Poistka proti rozbehu

• Stlačením spínača „l“ je možné zapnút stroj.
• Na opätovné vypnutie stroja sa musí stlačit' spínač do polohy „0“.

Brzdový motor

Ovládací panel, obr. 1

Zapínač (10): Stlačením tohto tlačidla sa drvič naštar-tuje.

Vypínač (10): Stlačením tohto tlačidla sa drvič zastaví.

Práca s drvičom

Pri montáži noža naolejujte zápustné skrutky a silno ich utiahnite.

Odobratie noža

Pri prebrúsení noža kvôli nevyváženosti dbajte na rovnako široký rozmer.

* nie je bezpodmienečne obsiahnuté v objeme do-dávky!

Motor a spínač

Pri zaslaní motora spät' vždy zasielajte kompletnú hnaciu jednotku so spínačom.

• druh prúdu motora,
• údaje z typového štítka stroja,
• údaje o motore z typového štítka.

Staré zariadenia nevyhadzujte do domového odpadu!
