GS55 - Trituratore meccanico SCHEPPACH - Manuale utente e istruzioni gratuiti

Tipo di prodotto	Trituratore di vegetali elettrico
Marca	Scheppach
Modello	GS55
Potenza assorbita	2000 W
Tensione / Frequenza	230 V / 50 Hz
Regime motore	4500 min⁻¹
Diametro massimo rami	40 mm
Peso	10,7 kg
Dimensioni (L × l × H)	490 × 370 × 860 mm
Diametro ruote	165 mm
Livello di pressione acustica	96,7 dB(A)
Livello di potenza acustica garantito	≤ 106 dB(A)
Grado di protezione	IP X4
Modalità di servizio	S6 / 40%
Tipo di taglio	Disco portalamina con lame reversibili
Lame reversibili	Sì, due lati (72 × 29 × 5,3 mm)
Materiali triturabili	Rami, arbusti, rifiuti da giardino, carta, cartone
Sicurezza	Freno motore, interruttore di sicurezza antiavviamento
Alimentazione	Rete 230 V
Manutenzione	Affilatura e sostituzione lame, pulizia regolare
Parti di usura	Lame, disco portalamina (consumabili)
Garanzia	Legale (escluse parti di usura)

Domande frequenti - GS55 SCHEPPACH

Qual è il diametro massimo dei rami che può triturare il Scheppach GS55?

Il diametro massimo dei rami è di 40 mm. Si consiglia di triturare rami freschi e di non introdurre materiali duri come pietre o vetro.

Come avviare il trituratore?

Assicurarsi che la parte superiore del carter sia correttamente chiusa e che la manopola sia ben serrata. Collegare l'apparecchio, quindi premere l'interruttore di accensione (posizione I). Per fermare, premere l'interruttore di arresto (posizione O).

Cosa fare se il motore non si avvia?

Verificare che la parte superiore del carter sia correttamente chiusa e la manopola ben serrata. Controllare il cavo elettrico, l'interruttore differenziale e la presa di corrente. Se il problema persiste, il motore o il condensatore potrebbe essere difettoso. Consultare la tabella di risoluzione dei problemi nel manuale.

Come affilare o sostituire le lame?

Scollegare l'apparecchio. Aprire il carter svitando la manopola, rimuovere il proteggi lama in alluminio, quindi svitare le viti delle lame con una chiave a brugola. Le lame sono reversibili: è possibile girarle per utilizzare il secondo lato. Se sono smussate, affilarle mantenendo una larghezza costante (max 4 mm rimossi per lato).

Quali sono le istruzioni di sicurezza essenziali?

Indossare sempre occhiali di protezione, guanti da lavoro e protezione uditiva. Non mettere mai le mani nella tramoggia o nello scarico. Tenere bambini e animali a distanza. Prima di qualsiasi manutenzione, scollegare l'apparecchio e attendere l'arresto completo del motore.

Che tipo di materiali si possono triturare?

L'apparecchio è progettato per triturare rami (fino a 40 mm), arbusti, rifiuti da giardino (foglie, potature di siepi), carta e cartone. Non introdurre pietre, vetro, metallo o terra.

Qual è il livello sonoro dell'apparecchio?

Il livello di pressione acustica è di 96,7 dB(A) e il livello di potenza acustica garantito è inferiore a 106 dB(A). Si consiglia vivamente di indossare una protezione uditiva.

Come pulire l'apparecchio?

Scollegare l'apparecchio. Aprire il carter e rimuovere i residui di triturazione. Pulire le lame e il disco portalamina con una spazzola. Non lavare l'apparecchio con getto d'acqua. Conservare in un luogo asciutto.

L'apparecchio viene fornito montato?

No, il trituratore è parzialmente smontato per l'imballaggio. È necessario montare il supporto e le ruote utilizzando le viti e i dadi forniti. Consultare le istruzioni di montaggio nel manuale.

Qual è la potenza del motore?

Il motore ha una potenza assorbita di 2000 W (2 kW) a 230 V e 50 Hz. È dotato di protezione contro i sovraccarichi e un freno motore per un arresto rapido.

MANUALE UTENTE GS55 SCHEPPACH

- Inspectez le dommage.

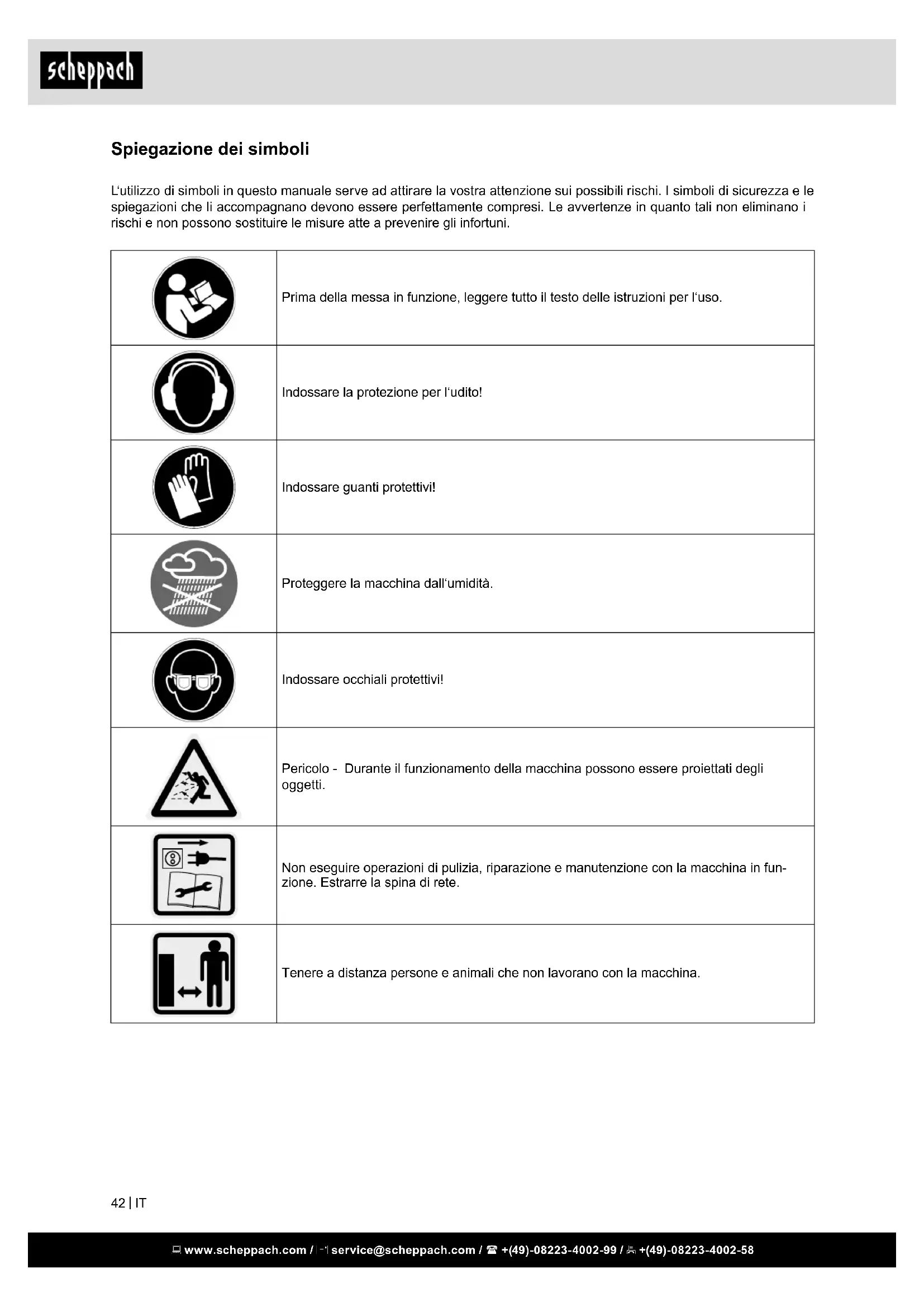

Spiegazione dei simboli

L'utilizzo di simboli in questo manuale serve ad attirare la vostra attenzione sui possibili rischi. I simboli di sicurezza e le spiegazioni che li accompagnano devono essere perfettamente compresi. Le avvertenze in quanto tali non eliminano i rischi e non possono sostituire le misure atte a prevenire gli infortuni.

	Prima della messa in funzione, leggere tutto il testo delle istruzioni per l'uso.
	Indossare la protezione per l'udito!
	Indossare guanti protettivi!
	Proteggere la macchina dall'umidità.
	Indossare occhiali protettivi!
	Pericolo - Durante il funzionamento della macchina possono essere proiettati degli oggetti.
	Non eseguire operazioni di pulizia, riparazione e manutenzione con la macchina in fun-zione. Estrarre la spina di rete.
	Tenere a distanza persone e animali che non lavorano con la macchina.
	Attenzione! Pericolo di lesioni a causa del disco con le lame rotante! Quando la macchina è in funzione, tenere mani e piedi al di fuori delle aperture.
	Non utilizzare come gradino.
⚠ Avviso!	In queste istruzioni per l’uso abbiamo indicato i punti che riguardano la Sua sicurezza con questo simbolo.

Indice:

1. Introduzione 45
2. Descrizionedell'apparecchio 45
3. Prodotto ed accessori in dotazione 45
4. Prima della messa in funzione 45
5. Norme di consegna 46
6. Avvertenze relative alla sicurezza 46
7. Dati tecnici 49
8. Montaggio 50
9. Messa in funzione 50
10. Uso 50
11. Manutenzione 51
12. Installazione elettrica 51
13. Smaltimento e riciclaggio 52
14. Piano per la ricerca degli errori 52

Pagina:

1. Introduzione

PRODUTTORE:

scheppach

Le auguriamo buon divertimento e successo nellavoro con ii suo nuovo apparecchio.

Avvertenza:

Il produttore di questo apparecchio non assume respon sa bilità, secondo la relativa legge vigente, per danni all'apparecchio o da esso provocati, nei seguenti casi:

• trattamento improprio;
• inosservanza de"e istruzioni d'uso;
• riparature effettuate da terze persone specializzate non autorizzate:
• montaggio o cambio di “pezzi di ricambio non originali”;
• utilizzo “non conforme alle prescrizioni”;
• messa fuori uso dell'impianto elettrico, a causa dell' inosservanza delle relative norme e delle prescrizioni VDE (Associazione elettrotecnica tedesca) 0100, DIN 57113/ VDE 0113.

Da osservare:

Prima del montaggio e della messa in funzione, leggere tutto il testo delle istruzioni per l'uso.

Le presenti istruzioni per l'uso le consentono di conoscere l'utensile elettrico e di sfruttare le sue possibilità d'impiego conformi.

Le istruzioni per l'uso contengono avvertenze importanti su come utilizzare l'utensile elettrico in modo sicuro, corretto ed economico e su come evitare i pericoli, risparmiare sui costi di riparazione, ridurre i tempi di inattività ed aumentare l'affidabilità e la durata dell'utensile elettrico.

Oltre alle disposizioni di sicurezza contenute nelle qui presenti istruzioni per l'uso, è necessario altresì osservare le norme in vigore nel proprio Paese per l'utilizzo dell'utensile elettrico.

Conservare le istruzioni per l'uso vicino all'utensile elettrico, protette da sporcizia e umidità in una copertina di plastica. Esse devono essere attentamente lette e scrupolosamente osservate da tutti gli operatori prima di iniziare il lavoro.

Sull'utensile elettrico possono lavorare soltanto persone che sono state istruite sul suo uso e sui pericoli ad esso collegati. L'età minima richiesta per gli operatori deve essere assolutamente rispettata.

Oltre agli avvisi di sicurezza contenuti nelle presenti istruzioni per l'uso e alle disposizioni speciali in vigore nel proprio Paese, devono essere rispettate le regole tecniche generalmente riconosciute per l'esercizio di macchine di lavorazione del legno.

Non ci assumiamo alcune responsabilità in caso di incidenti o danni dovuti al mancato rispetto delle presenti istruzioni e delle avvertenze di sicurezza..

2. Descrizionedell'apparecchio (fig. 1 - 2)

1. Tappo
2. Vite di chiusura
3. Parte superiore della macchina
4. Telaio
5. Ruota
6. Copriruota
7. Assale
8. Spina
9. Interruttore Reset
10. Interruttore di accensione / spegnimento

1A Apertura di alimentazione

1B Apertura di uscita

3a fori previsti

7a Vite a testa svasata

7b Lama di taglio

7c Cacciavite

7d Chiave a brugola

A Copriruota (2x)
B Rondella forma A d1 8mm d2 22mm (2x)
C Rondella forma A d1 10mm d2 28mm (2x)
D Dado autobloccante M8 (2x)

3. Prodotto ed accessori in dotazione

• Carcassa, montata con disco portalama e equipaggiamento elettrico
• Longheroni del telaio
• Ruote e assi
• Manuale delle istruzioni sull'uso

4. Prima della messa in funzione

• Dopo avere tolto la merce dall'imballaggio, controllare in tutti i pezzi eventuali danni dovuti al trasporto. In caso di reclami bisogna informarne immediatamente il trasportatore. Non possiamo accettare reclami presentati in seguito.
• Verificare che la spedizione sia completa.
• Prima dell'impiego, prendere confidenza con l'appa recchio studiando le istruzioni per l'uso.
• Per accessori, ricambi e pezzi "Soggetti ad usura, impie gare solo pezzi originali. Le parti di ricambio sono disponibili presso il Vostro rivenditore specializzato.
• Indicare nelle ordinazioni il nostro numero dell'articolo, nonché tipo e anno di costruzione dell'apparecchio.

5. Norme di consegna

Marchio con test CE in conformita alle normative CE per i macchinari ed alle norme relative ad ogni macchina.

• La macchina ossia l'impianto sono costruiti secondo l'attuale livello tecnico e le regole di sicurezza tecnica riconosciute. Giononostante possono verificarsi, durante l'uso, pericoli mortali per l'utente e terzi e possono evidenziarsi guasti alla macchina e ad altri beni materiali.
• Usare la macchina ossia l'impianto soltanto a condizioni tecnicamente ineccepibili e conformi alla sua destinazione, con l'osservanza delle norme di sicurezza e della prevenzione antinfortunistica, attenendosi alle disposizioni del libretto d'uso e manutenzione. Eliminare (far eliminare) immediata-mente quei guasti che potrebbero pregiudicarne la sicurezza.
• Il tritarifiuti per giardinaggio e esclusivamente costruito per tritare rami, arbusti, rifiuti di giardino, carta e cartone.
• Per utilizzo conforme alla finalità d'uso si intende la triturazione di

- rami di ogni tipo fino al diametro massimo (in base al tipo di legno e alla freschezza)

- rifiuti di giardinaggio secchi, umidi, vecchi di diversi giorni alternativamente con rami.

• Il trituratore da giardino è adatto esclusivamente per l'uso privato domestico e per il giardinaggio.
• Sono considerati trituratori destinati al settore domestico e di giardinaggio quelli non impiegati in giardini pubblici, parchi, centri sportivi, in campo agricolo, forestale e commerciale.
• Per utilizzo conforme alla finalità d'uso si intende anche l'osservanza delle condizioni di funzionamento, manutenzione e riparazione prescritte dal costruttore e il rispetto delle norme di sicurezza contenute nelle istruzioni per l'uso.
• Il costruttore declina ogni responsabilità per i danni di qualsiasi genere che dovessero risultare da modifiche al trituratore da giardino apportate in proprio dall'utente.
• Il produttore non risponde di danni provocati da un uso non conforme alle norme; ogni rischio a carico dell'utente.
• Non e consento gettare terriccio o oggetti duri, come pietre, vetro, parti metalliche e radici con terriccio attaccato nel tritarifiuti.
• E' necessario attenersi alle indicazioni di sicurezza, lavorazione e manutenzione del produttore così come alle misure indicate nei dati tecnici.
• E' necessario rispettare le relative norme antinfortunistiche e le altre regole tecniche di sicurezza generalmente riconosciute.
• La macchina deve essere utilizzata, curata o riparata solo da persone con precedente esperienza e a conoscenza dei relativi pericoli. Il produttore non risponde di danni provocati da modifiche apportate arbitrariamente alla macchina.
• La macchina deve essere utilizzata, solo con accessori e utensili originali del produttore.

6. Avvertenze relative alla sicurezza

Prima della messa in funzione di questi utensili, leggere e osservare le seguenti norme e le norme di sicurezza in vigore nei singoli paesi. In questo modo è possibile proteggere se stessi e gli altri dal rischio di contusioni.

• Consegnare le norme di sicurezza a tutte le persone chiamate ad operare con la macchina.
• Conservare le presenti norme di sicurezza in buono stato.
• Apparecchio con interruttore di sicurezza L'interruttore montato su questo trituratore con fre- no motore automatico garantisce la sicurezza. In- fatti impedisce la messa in moto del motore in caso di apparecchio aperto, evitando il contatto accident- tale con il gruppo lame in movimento.
• Gli interventi di riparazione sull'interruttore di sicurezza devono essere eseguiti dal produttore o dall'azienda incaricata da quest'ultimo.
• Prima dell'uso, acquisire familiarità con l'apparecchio facendo riferimento alle istruzioni per l'uso.
• Non utilizzare l'apparecchio per scopi diversi da quelli previsti (si veda Utilizzo conforme alla finalità d'uso e Utilizzo del trituratore da giardino).
• Garantire un supporto sicuro e mantenere in ogni momento l'equilibrio. Non sporgersi in avanti. Durante l'introduzione del materiale da triturare posizionarsi alla stessa altezza dell'apparecchio.
• Agire con la massima attenzione. Prestare attenzione a quanto si sta per fare. Lavorare con coscienza. Non utilizzare l'apparecchio se si è stanchi o sotto l'influsso di droghe, alcool o medicinali. Un momento di disattenzione durante l'uso dell'apparecchio potrebbe infatti causare lesioni serie.
• Durante il lavoro, indossare occhiali, guanti da lavoro e cuffie di protezione.

• Indossare indumenti di lavoro appropriati:

• non indossare indumenti ampi

• pantaloni lunghi
• scarpe antiscivolo

• non indossare abiti larghi oppure con nastri o cordoncini pendenti

• L'operatore è responsabile nei confronti di terzi nella zona di lavoro dell'apparecchio.

• I bambini non possono giocare con l'apparecchio.
• Tenere i bambini lontani dall'apparecchio.
• Questo apparecchio per il giardinaggio non è destinato all'uso da parte di persone (bambini compresi) con capacità fisiche, sensoriali o mentali ridotte oppure a cui manchi esperienza e/o conoscenza, se le stesse non sono sorvegliate oppure istruite relativamente all'uso dell'apparecchio per il giardinaggio da parte di una persona responsabile per la loro sicurezza.

• Non permettere a bambini oppure a persone che non abbiano preso visione delle presenti istruzioni di utilizzare l'apparecchio per il giardinaggio. Le norme nazionali prevedono eventualmente dei limiti di restrizione relativamente all'età dell'operatore. Se l'apparecchio per il giardinaggio non viene impiegato, conservarlo fuori della portata dei bambini.

• Non affidare ai bambini le operazioni di pulizia e manutenzione.

• Non lasciare mai l'apparecchio senza sorveglianza.
• Non utilizzare mai l'apparecchio in presenza di estranei.
• Non lasciare mai l'apparecchio incustodito.
• Tenere la zona di lavoro in ordine! Il disordine potrebbe causare incidenti. Tenere la zona di lavoro in ordine! Il disordine potrebbe causare incidenti.
• Assumere una posizione di lavoro corretta, ovvero posizionarsi lateralmente o dietro all'apparecchio. Non sostare mai nell'area dell'apertura di espulsione.
• Non afferrare mai l'apertura di riempimento o di espulsione.
• Tenere il viso e il corpo lontani dall'apertura di riempimento.
• Non sovraccaricare l'apparecchio! Si lavora al meglio e nella massima sicurezza rispettando il campo di potenza specificato.
• Mettere in funzione l'apparecchio solo con i dispositivi di protezione completi e correttamente montati; sull'apparecchio non modificare nulla che possa comprometterne la sicurezza.
• Non modificare l'impostazione del regolatore del motore; il numero di giri regola la velocità di lavoro massima sicura e protegge il motore e tutte le sue parti rotanti da danni causati da un'eccessiva velocità. In caso di problemi, rivolgersi al servizio di assistenza.
• Non mettere in funzione l'apparecchio senza l'imbuto di riempimento.
• Non modificare l'apparecchio o parti di esso. Collegare l'apparecchio prima di accendere il motore.
• Non spruzzare acqua sull'apparecchio. (Fonte di pericolo corrente elettrica).
• Tenere in considerazione gli influssi ambientali: - non usare l'apparecchio in ambienti umidi o bagnati;
• Non lasciare l'apparecchio sotto la pioggia e non lavorare quando piove.
• lavorare esclusivamente in condizioni di visibilità sufficiente, garantire un'illuminazione adeguata.
• Per evitare il pericolo di lesioni alle dita, reggere saldamente il gruppo lame durante gli interventi di montaggio e pulizia (si veda fig. « Sostituzione della lama ») e indossare guanti di protezione.
• Se il meccanismo di taglio dovesse venire a contatto con un corpo estraneo o l'apparecchio per il giardinaggio dovesse iniziare a fare rumori insoliti oppure a vibrare, spegnere immediatamente l'apparecchio per il giardinaggio in modo da fermare il meccanismo di taglio. Estrarre la spina dalla presa di corrente e procedere come segue:
• Ispezionare i danni.
• Sostituire oppure riparare tutte le parti danneggiate.
• Controllare se vi siano delle parti allentate e, se necessario, serrarle saldamente.

• Spegnere la macchina e disinserire la spina di alimentazione dalla presa nei seguenti casi:

• Lavori di riparazione

• Eliminazione di anomalie
• Controllo della presenza di danni sulla macchina e della presenza di oggetti esterni penetrati nel canale di ingresso
• vibrazioni anomale della macchina
• Controlli dei conduttori di collegamento per accertarsi che non siano aggrovigliati o danneggiati
• Trasporto
• Interventi di riparazione
• Sostituzione della lama
• Abbandono (anche per interruzioni di breve durata)

- In caso di intasamenti nell'apertura di riempimento e di espulsione della macchina, spegnere il motore e disinserire la spina di alimentazione prima di rimuovere i residui di materiale.

- Controllare se l'apparecchio presenta danni: Prima di riutilizzare l'apparecchio, è necessario verificare attentamente se le protezioni funzionano in modo corretto e secondo le disposizioni.

- Controllare se le parti mobili funzionano in modo ottimale senza bloccarsi o se vi sono parti danneggiate. Per assicurare un funzionamento ottimale dell'apparecchio, tutte le parti devono essere montate in modo corretto e devono soddisfare tutte le condizioni previste.

- Le protezioni e le parti danneggiate devono essere riparate o sostituite a regola d'arte da parte di un'officina specializzata autorizzata, salvo diversamente indicato nelle istruzioni per l'uso.

- Sostituire le etichette di sicurezza danneggiate o illeggibili.

- Conservare i dispositivi inutilizzati in un luogo asciutto e chiuso lontano dalla portata dei bambini.

- In caso di funzionamento prolungato viene superato il livello di rumorosita consentito. Si raccomanda in tal caso una protezione contro i rumori.

- L'uso dell'apparecchio non e consentito a persone di eta minore di 16 anni.

- Controllare i cavi di allacciamento alla rete e non utilizzare cavi difettosi.

- Fare attenzione a eventuali corpi estranei durante la lavorazione. Non introdurre pietre, vetro o parti metalliche.

- Eseguire lavori di riparazione, manutenzione e pulitura solo a motore disinserito. Attendere l'arresto del motore e staccare la spina di rete.

- Attenzione: pericolo! L'utensile e ancora in funzione.

- Spegnere il motore dopo il lavoro solo ad appa recchio completamente vuoto. In caso contrario possono insorgere delle difficoltà nella rimessa in funzione.

- Attenersi a tutte le segnalazioni di sicurezza e di pericolo affisse sulla macchina ossia sull'impianto.

- Staccare la macchina o l'impianto da qualsiasi fonte d'energia esterna prima di procedere a un qualsiasi spostamento, pur minimo. Allacciare la macchina nuovamente alle rete prima di riprendere il funzionamento.

• Per la ripresa funzionale della macchina attenersi alle istruzioni d'uso e manutenzione.
• Per il lavoro, mettere la macchina su un suolo saldo e piano. Fare attenzione al cavo, pericolo di inciam-parsi.
• Durante il trasporto della macchina, procedere con attenzione, senza correre
• Non sollevare, né trasportare mai l'apparecchio per il giardinaggio con il motore in funzione.
• Non utilizzare la macchina su un pavimento coperto di ghiaia. Il materiale gettato fuori potrebbe causare delle ferite.
• Mantenere le mani, altre parti del corpo e indumenti lontani della camera d'introduzione, del canale di espulsione o della vicinanza d'altre parti in rotazione.
• All'avviamento della macchina, mantenersi lontano della zona di espulsione del materiale.
• Spegnere il motore prima di lasciare il posto di lavoro. Non ribaltare la macchina con il motore in funziona.

Introduzione dei oggetti da frantumare

Per principio e necessario di accendere prima il motore!

• Raccomandiamo quanto segue: Indossare guanti da lavoro, occhiali protettivi e cuffia contro i rumori.
• Fare attenzione a pietre e terriccio quando si raccoglie il materiale da tagliare.
• Non e consentito gettare oggetti duri, come pietre, vetro, parti metalliche e simili nel tritarifiuti per giardinaggio.
• Il terricclo provoca un rapido consumo del filo dei coltelli, e va pertanto rimosso dagli oggetti da fran-tumare.
• Non gettare nel tritarifiuti per giardinaggio radici con terriccio attaccato.
• Il legno, come potatura d'alberi ecc., presuppone coltelli ben Affiliati e va frantumato separatamente per prolungare il piu possibile la durata utile dei coltelli.
• Introdurre per prima l'estremita piu grossa dei rami e se possibile metterli sulla parte ruotante verso il basso del disco a coltelli (contraccolpi).
• Spingere con forza a causa dell'alimentazione automatica per evitare uno stallo del motore quando il numero di giri diminuisce.
• Legno tagliato fresco richiede una forza minora, e pertanto si possono frantumare dei pezzi con una sezione piu grande.
• Il taglio di cespugli richiede un'introduzione dosata nell'imbuto. Alcune specie (per esempio il crespino) tendono a bloccare l'apparecchio e vanno spinte avanti con un lungo pezzo di ramo.
• Gli arbusti tendono a diventare legnosi e richiedono coltelli ben affilati.
• La corteccia puo essere ben tritata allo stato umido. Si raccomanda una lavorazione dosata.
• Se si desidera tritare piu finemente i materiali fran-tumati basta rimetterli nell'imbuto.

• Tritare solo carta umida e arrotolata. Togliere le graffette dai pezzi di cartone.

• I rifiuti vegetali possono essere di solito tritati facilmente, ma per il loro grado d'umidita tendono ad appiccicarsi. E' vantaggioso lavorare materiali secchi alla fine. In tal modo si assorbe l'umidita de-fl'apparecchio e se ne pulisce l'intemo.

• Importante: togliere dall'apparecchio i resti di rifiuti dopo aver finito il lavoro. Estrarre la spina della corrente!
• Per rimettere in funzione la macchina dopo pause di lavoro e necessario che il telaio della lama sia libero da residui di materiale sminuzzato.

Condotta in caso di incidenti

Prendere le misure di primo soccorso necessarie a seconda della ferita e richiedere un intervento medico qualificato il più rapidamente possibile. Proteggere il ferito da possibili altre lesioni e portarlo in un luogo tranquillo. Qualora si presenti un infortunio, si dovrebbe sempre tenere a portata di mano sul posto di lavoro una cassetta di pronto soccorso come da DIN 13164. Il materiale prelevato dalla cassetta di pronto soccorso deve essere prontamente rimpiazzato. Quando si richiede aiuto, fornire le seguenti indicazioni:

1. 1. Luogo dell'incidente
2. 1. Tipo di incidente
3. 1. Numero dei feriti
4. 1. Tipo di lesioni

Sicurezza elettrica

- Esecuzione dei conduttori di collegamento conformemente a IEC 60245 (H 07 RN-F) con una sezione dei fili di almeno

• 1,5 mm² nei cavi aventi una lunghezza fino a 25 m

• 2,5 mm² nei cavi aventi una lunghezza superiore a 25 m

• Conduttori di collegamento lunghi e sottili producono una caduta di tensione. Il motore non raggiunge più la sua potenza massima e il funzionamento dell'apparecchio viene ridotto.

• Le spine e le prese volanti sui conduttori di collegamento devono essere in gomma, PVC morbido o altro materiale termoplastico della stessa consistenza meccanica o rivestite con questo materiale.
• La presa a innesto del conduttore di collegamento deve essere protetta da spruzzi d'acqua.
• Durante la posa dei conduttori di collegamento assicurarsi che non siano danneggiati o schiacciati e che il connettore non sia umido.
• In caso di utilizzo di una bobina per cavi, svolgere completamente il cavo.
• Non utilizzare il cavo per scopi per i quali non è adatto. Proteggere il cavo da calore, olio e bordi affilati. Non utilizzare il cavo per disinserire la spina dalla presa.

• Controllare regolarmente i cavi di prolunga e sostituirli quando sono danneggiati.

• Non toccare il conduttore di collegamento danneggiato senza averlo scollegato dall'alimentazione di rete. Il conduttore di collegamento danneggiato può fungere da collegamento con elementi sotto tensione.

• Non utilizzare conduttori di collegamento difettosi.
• All'aperto utilizzare solo cavi di prolunga appositamente omologati e contrassegnati in modo adeguato.
  • Non utilizzare collegamenti elettrici provvisori.
• Non cavallottare mai i dispositivi di protezione né metterli fuori servizio.
• Collegare l'apparecchio con l'interruttore di sicurezza per correnti di guasto (30 mA).
• Il collegamento elettrico o le riparazioni sulle parti elettriche della macchina devono essere eseguiti da un elettricista autorizzato o da uno dei nostri centri di assistenza. Attenersi alle disposizioni locali, in particolare relative alle misure di sicurezza.
• Per evitare rischi i cavi di alimentazione danneggiati devono essere sostituiti dal produttore oppure presso uno dei suoi centri di assistenza o da una persona qualificata.
• Le riparazioni su altri componenti della macchina devono essere eseguite dal costruttore o da uno dei suoi centri di assistenza.
• Utilizzare solo pezzi originali. L'utilizzo di pezzi di ricambio diversi potrebbe causare incidenti per l'utilizzatore. Il costruttore declina ogni responsabilità per i danni da ciò risultanti.

⚠ AVVISO! Questo elettroutensile genera un campo magnetico durante l'esercizio. Tale campo può danneggiare impianti medici attivi o passivi in particolari condizioni. Per ridurre il rischio di lesioni serie o mortali, si raccomanda alle persone con impianti medici di consultare il proprio medico e il produttore dell'impianto medico prima di utilizzare l'elettroutensile.

Possibili ulteriori rischi

La macchina e stata costruita secondo il livello della tecnica e secondo le regole riconosciute per la sicurezza tecnica. Tuttavia, durante l'esercizio possono ancora presentarsi dei rischi.

• Anche in caso di utilizzo conforme e nonostante l'osservanza di tutte le norme di sicurezza pertinenti, potrebbero comunque sussistere rischi residui dovuti alla costruzione specifica per la finalità d'uso prevista.
• Attenzione e cautela riducono il rischio di lesioni alle persone e danni alle cose.
• Pericolo di lesioni alle dita o alle mani, se si afferra un'apertura con la mano o si arriva al gruppo lame.
• Pericolo di lesioni alle dita e alle mani durante gli interventi di montaggio e pulizia effettuati sul gruppo lame.

• Contatto con parti sotto tensione in caso di componenti elettrici aperti.

• Ferimento a causa del ritorno dei rami nella fase di alimentazione. Tenere con forza i rami lunghi e grossi. Indossare protezioni adeguate, quali guanti e occhioli.

• Pericolo per la salute a causa del rumore. Indos- sare un'adeguata protezione (cuffie insonorizzanti).
• Pericolo per la salute provocato dalla corrente elettrica. Il pericolo e reale in caso di linee elettriche non conformi alla relativa normativa. Osservare le istruzioni „Collegamento Elettrico“.
• Inoltre, nonostante tutte le misure di sicurezza presa, potrebbero sussistere dei rischi non evidenti.
• I rischi possono venire ridotti se si osserveranno le istruzioni per l'uso, in particolare i capitoli „Indicazioni sulla sicurezza“ e „Utilizzo conforme alle disposizioni“.

7. Dati tecnici

Dimensioni	490 x 370 x 860
Lung. x Larg. x Altezza (mm)
Altezza introduzione (mm) 860
Altezza espulzione (mm) 45
Aperta introduzione max.(mm)	40
Aperta espulzione max. (mm) 45
Ruota ø (mm) 165
Peso (kg) 10,7
Spessore ramo max. ø (mm)	40
Disco portalama ø (mm)	171
Lama reversibile (mm)	72 x 29 x 5,3
Motore (V/Hz)	230/50
Potenza assorbita P1 (W)	2000
Numero di giri (1/min ^-1 )	4500
Modo operativo	S6/40 %
Protetto contro gli spruzzi d'acqua	IP X4

Con riserva di modifiche tecniche!

Valori di rumorosità

Valori di emissione acustica rilevati conformemente a EN ISO 3744:2010, EN11201:2010

Il livello di rumore stimato A dell'apparecchio ammon- ta normalmente a:

Livello di pressione acustica 96,7 dB (A);

Livello di potenza sonora 104,5 dB (A).

8. Montaggio

Per motivi connessi all'imballaggio, il biotrituratore non viene completamente montato.

⚠ ATTENZIONE! Prima della messa in funzione, è obbligatorio montare completamente l'utensile!

1. Aprire la scatola ed estrarre la macchina e tutti gli accessori.

2. Montare il telaio di base (fig. 3)

3. Come prima cosa, ruotare la parte superiore della macchina (3) (fig. 3).

4. Inserire il telaio di base (4) nei fori previsti (3a), come illustrato nella figura.

5. Montare le giranti (fig. 4)

- Montare entrambe le giranti (pos. 5), come illustrato nelle figure 4 e 5.

9. Messa in funzione

Si prega di osservare le avvertenze relative alla sicurezza prima di mettere in funzione l'apparecchio. La messa in funzione dell'apparecchio e consentita solo con dispositivi di protezione e introduzione completamente montati.

Protezione d'awiamento

L'apparecchio Trinciatrice da giardino puo essere messo in funzione solo con la parte superiore del basa mento chiusa secondo le norme.

Vite di bloccaggio per la chiusura della parte superiore e inferiore della carcassa e allo stesso tempo il dado di sicurezza per il contatto di protezione per l'awiamento. Il contatto dell'interruttore principale viene chiuso tramite il perno di pressione quando viene serrato il vite di bloccaggio. Il motore viene awiato quando viene premuto il pulsante di accensione.

Se il vite di bloccaggio non e serrato completamente oppure se la carcassa e ribaltata, il circuito elettrico viene interrotto dal contatto di protezione per l'awia- mento. Premendo il pulsante di accensione il motore non deve awiarsi.

Accensione, spegnimento

• Premendo „l“ sull'interruttore, è possibile accendere la macchina.
• Per spegnere di nuovo la macchina, occorre premere l'interruttore su „0“.

Dispositivo di freno motore

Al fine di aumentare la sicurezza, la e dotata di un freno d'arresto a comando automatico. Il freno entra in azione appena spento il motore.

10. Uso

ATTENZIONE! Prima della messa in funzione rispettare le indicazioni di sicurezza! La messa in funzione dell'utensile è ammessa solo con i dispositivi di protezione e di presa completamente montati!

Pannello di controllo (ig. 1)

Interruttore di accensione (10): Premendo questo tasto, la trinciatrice si avvia.

Interruttore di spegnimento (10): Premendo questo tasto, la trinciatrice si arresta.

Lavorare con la trinciatrice

Trinciare gli scarti vegetali e i rami marci depositati da molti giorni.

• Collegare la trinciatrice all'alimentazione elettrica.
• Mettere in funzione la trinciatrice con l'interruttore ON (10).
• Riempire la tramoggia di alimentazione con il prodotto da trinciare e il materiale viene afferrato.
• Lasciare che la trinciatrice frantumi completamente il materiale immesso prima di inserire altro materiale da trinciare.
• Non usare le mani per aggiungere il materiale da trinciare, utilizzare solo l'apposito arnese spintore oppure altro materiale
• A lavoro compiuto, spegnere la trinciatrice e staccarla dalla rete.

Cambio e affilatura del coltello

ATTENZIONE! L'utensile e ancora in funzione. Prima di eseguire lavori all'utensile da taglio staccare la spina di rete.

Il coltello rotante in acciaio speciale utilizzabili da entrambi i lati puo essere sostituiti in modo facile e veloce.

Attenzione durante la lavorazione: perticolo di lesioni alle dita e alle mani. E' estremamente importante impiegare solo un coltello ben affilato.

Si prega percio di osservare quanto segue:

Coltelli senza filo riducono il rendimento del taglio e pregiudicano 10 svolgimento del lavoro! Un indizio sicuro che i coltelli non tagliano piu e dato da una diminuita alimentazione. Il motore si surriscalda, i grilletti di protezione da sovraccarico.

Sostituzione delle lame (fig. 6-7)

Per prima cosa aprire l'alloggiamento allentando la vite di chiusura (2). Poi ribaltare verso l'esterno la parte superiore dell'alloggiamento come illustrato nella figura 6

Successivamente rimuovere il rivestimento in alluminio allentando le otto viti con intaglio a croce (fig. 7).

La lama a disco resta montata

Togliere la sporcizia dall'esagono cavo della vite di fissaggio della lama, usando un piccolo cacciavite oppure un chiodo. La chiave a forchetta con impugnatura orizzontale deve fare completamente presa nell'esagono cavo. Le viti sono serrate saldamente. Quando si installa il coltello, oliare le viti a testa svasata e serrarle saldamente.

Togliere la lama

La lama e la sua superficie di appoggio sul disco devono essere liberati da incrostazioni di sporcizia residua. Quando viene rimontata la lama, esse deve giacere esattamente sull'appoggio.

Affilare la lama

Durante il riaffilamento prestare attenzione ad una uguale misura di larghezza per evitare uno squilibrio. Una lama nuova e larga 30 mm. A seguito di riaffilamenti possono essere asportati al massimo 4 mm per lato.

11. Manutenzione

Durante tutti i lavori di manutenzione e pulizia spegnere il motore ed estrarre la spina della corrente. Non spruzzare l'apparecchio con acqua!

Informazioni sul Servizio Assistenza

Si deve tenere presente che le seguenti parti di questo prodotto sono soggette a un'usura naturale o dovuta all'uso ovvero che le seguenti parti sono necessarie come materiali di consumo.

Parti soggette ad usura*: lama di frantumatore, rullo a coltello, piastra di taglio, dispositivo di alimentazione

* non necessariamente compreso tra gli elementi forniti!

Motore e l'intermittore

Installazioni, riparazioni e manutenzione dell'Impianto elettrico devono esser&sempre effettuati da elettricisti.

In caso di spedizione del motore mandare sempre l'unita motrice completa con l'interruttore.

In caso di domande indicare i seguenti dati:

• Tipo di corrente del motore
• Dati dell'etichetta identificativa della macchina
• Dati dell'etichetta identificativa del motore

12. Installazione elettrica

Il motore di freno installato e gia collegato per la messa in funzione. Il collegamento e conforme alle prescrizioni in materia VDE (Associazione elettrotecnica tedesca) e DIN.

Il motore di freno ha lo scopo, di fermare rapidamente il moto del disco portalama dopo lo spegnimento.

Installazioni, riparazioni e manutenzioni dell'impianto elettrico devono essere effettuati solo da personale specializzato.

Cavi difettosi del collegamento elettrico

I cavi di collegamento sono spesso soggetti a danni d'isolamento.

Le cause sono:

• Punti di pressione, se il cavo viene fatto passare tra fessure di finestre o porte.
• Piegature dovute a fissaggio guide del cavo di collegamento non effettuate professionalmente.
• Lacerazioni a seguito del passaggio di autoveicoli sul cavo.
• Danni d'isolamento dovuti a strappi del cavo dalla presa di corrente a muro.
• Screpolature dovute all'invecchiamento dell'isolante.

Cavi di collegamento elettrico difettosi non devono essere utilizzati, a seguito del mancato isolamento rappresentano un pericolo mortale.

Controllare regolamente che il cavo di collegamento non presenti danni. Fare attenzione, durante questa procedura, che il cavo non sia collegato alla rete. Cavi di collegamento con spine e accoppiamenti con contatto di terra devono essere conformi alle relative prescrizioni VDE e DIN. Utilizzare solo cavi di collegamento a partire dalla sigla di riconoscimento H 07 RN oppure un conduttore a tubo di gomma flessibile.

Le prescrizioni impongono il contrassegnamento dei cavi di collegamento con una sigla di riconoscimento.

Motore monofase

• Il motore monofase corrisponde al Senso di rotazione indicato nella Fig. 7
• La tensione di rete deve corrispondere alle indicazioni sulla targhetta d'identificazione del motore.
• I cavi di prolunga fino a 25 m devono avere una sezione di 1,5 mm ^2 (almeno 2,5 mm ^2 per cavi lunghi piu di 25 m).
• L'allacciamento alla rete ha una protezione da 10 A ad azione ritardata,

Come prescritto dalla norme per la sicurezza, il motore e prowisto di un dispositivo con interruttore automatico integrato, che stacca automaticamente la corrente in caso di sovraccarico.

Un sovraccarico puo verificarsi:

• se il disco a coltello resta bloccato a lungo,
• se la macchina viene spenta e riaccesa a intervalli rawicinati. Se il disco a coltello e bloccato, eliminare la causa del sovraccarico. Staccare la spina di rete!

Dopo un breve periodo di raffreddamento, riaccendere il motore.

13. Smaltimento e riciclaggio

Il presente dispositivo è imballato in modo da evitare danni di trasporto. L'imballaggio è realizzato con una materia prima e può quindi essere riutilizzato o riciclato.

Il dispositivo e i relativi accessori sono composti da diversi materiale, come ad es. metallo e plastica. Portare i componenti difettosi presso un centro di smaltimento per rifiuti speciali. Chiedere informazioni ad un negozio specializzato o presso l'amministrazione comunale!

Non smaltire i dispositivi usati insieme ai rifiuti domestici!

Questo simbolo indica che il prodotto non deve essere smaltito con i rifiuti domestici come da direttiva per gli strumenti elettrici ed elettronici usati (2012/19/UE) e in base alle

leggi nazionali. Questo prodotto deve essere consegnato presso un apposito centro di raccolta.

Questo può essere eseguito ad es. restituendo il prodotto vecchio all'atto dell'acquisto di un prodotto simile o consegnandolo presso un centro di raccolta autorizzato al riciclaggio di strumenti elettrici ed elettronici usati. La gestione impropria di dispositivi usati può ripercuotersi negativamente sull'ambiente e sulla salute umana, a causa di sostanze potenzialmente pericolose spesso contenute negli strumenti elettrici ed elettronici. Uno smaltimento corretto del prodotto contribuisce inoltre a sfruttare in modo efficiente le risorse. Le informazioni sui centri di raccolta per dispositivi usati sono reperibili presso la propria amministrazione comunale, l'azienda municipalizzata per la nettezza urbana, un centro autorizzato allo smaltimento di strumenti elettrici ed elettronici usati o presso il servizio di nettezza urbana.

14. Piano per la ricerca degli errori

Guasto Possibile causa Rimedio

Il motore non parte	la parte superiore della carcassa non è chiusa secondo le regole	avvitare completamente la vite di sicurezza
	la prolunga è difettosa cambiare la prolunga o farla riparare	lunga o farla riparare
	la presa non eroga corrente controllare	il fusibile di rete
	l'interruttore è difettoso Ispezionare / Sostituire
	motore difettoso, condensatore difettoso	Ispezionare / Sostituire
	residui delle sminuzzatura bloccano il disco portalama	staccare la spina della corrente, aprire la carcassa è rimuovere i residui
Prestazioni ridotte del motore, il fusibile salta	la sezione del conduttore della prolunga non è sufficiente	usare una prolunga con una sezione maggiore (vedere le istruzioni d'uso)
	il cavo tra il collegamento alla rete è la sminuzzatrice è troppo lungo	scegliere la via piu breve possibile tra il collegamento alla rete è la sminuzzatrice (vedere le istruzioni d'uso)
Motore sovraccarico, il fusibile salta	è stato introdotto troppo materiale, in particolare con materiale bagnato	ridurre la quantita, immettere ad intervalli materiale asciutto
	reparto lama è uscita intasati staccare	a spina della corrente, aprire la carcassa è pulirla
	la lama non ha filo riaffilare o cambiare	la lama
	la sezione del conduttore della prolunga non è sufficiente	usare una prolunga con una sezione maggiore
La quantita di materiale introducibile diminuisce, ridotte prestazione di taglio	La lama orientabile non ha piu il filo o è consumata	Ruotare la lama reversibile, riaffilarla o cambiarta completamente (vedere le istruzioni d'uso)
Vibrazioni e rumore eccessivi	Dado/vite della lama allentato/ allen-tata	Serrare saldamente il dado/vite della lama
	Lama danneggiata Sostituire la lama
	Apparecchio danneggiato interna-mente	Contattare il centro assistenza clienti

Vizi evidenti vanno segnalati entro 8 giorni dalla ricezione della merce, altrimenti decadono tutti i diritti dell'acquirente inerenti a vizi del genere. Appurato un impiego corretto da parte dell'acquirente, garantiamo per le nostre macchine per tutto il periodo legale di garanzia a decorrere dalla consegna in maniera tale che sostituiamo gratuitamente qualsiasi componente che entro tale periodo presenti dei vizi di materiale o di fabbrica-

zione tali da renderlo inutilizzabile. Per componenti non fabbricati da noi garantiamo solo nella misura nella quale noi stessi possiamo rivendicare diritti a garanzia nei confronti dei nostri fornitori. Le spese per il montaggio dei componenti nuovi sono a carico dell'acquirente. Sono escluse pretese di risoluzione per vizi, di riduzione o ulteriori pretese di risarcimento danni.

Garanti SE
