Producttype	Baby videomonitor
Merk	Reer
Model	BabyCam L 80430
Technologie	Digitale FHSS met frequentieverschuivingsmodulatie (FSK)
Frequentie	2,4 GHz
Bereik	Tot 300 meter buiten
Kijkhoek camera	50°
Voeding camera (baby-eenheid)	Netadapter 5V / 1000 mA (inbegrepen)
Voeding scherm (ouder-eenheid)	Ingebouwde oplaadbare lithium-polymeer batterij 3,7 V 1400 mAh of netadapter 5V / 1000 mA
Batterijduur scherm (stand-by)	Tot 17 uur
Hoofdfuncties	Automatisch nachtzicht, bewegingsdetectie, voedingsalarm, digitale zoom 2x, beeldrotatie 180°, spraakbesturing, instelbare microfoon- en camera-gevoeligheid, multi-camera scan (tot 4)
Scherm	Kleurenscherm met hoge resolutie met geluidsniveauweergave en indicatoren
Luidspreker	Ingebouwd, met volumeregeling en stille modus
Microfoon	Zeer gevoelig, 5 instelbare gevoeligheidsniveaus
Bedrijfstemperatuur	0°C tot +50°C
Lengte stroomkabel	1,50 meter
Inhoud van de levering	Camera (baby-eenheid), scherm (ouder-eenheid), 2 micro-USB-kabels, 1 voedingsadapter 5V, ingebouwde batterij
Onderhoud en reiniging	Voor reiniging uitschakelen, een licht vochtige doek gebruiken, niet onderdompelen in water, geen chemische reinigingsmiddelen
Veiligheid	Plaats op minstens 1 meter van het kind, niet in bed leggen, kabel buiten bereik, niet blootstellen aan water of extreme hitte
Repareerbaarheid	Reparaties alleen door een specialist
Garantie	Via de verkoper, bewaar het aankoopbewijs
Algemene informatie	Merk Reer, model BabyCam L 80430, categorie babyfoon, vervaardigd door reer GmbH, Duitsland

Veelgestelde vragen - BabyCam L 80430 Reer

Hoe kan ik meerdere camera's verbinden met het scherm?

U kunt tot 4 camera's toevoegen. Om een camera toe te voegen, drukt u op de koppelingsknop van de oudereenheid, selecteert u 'Toevoegen' in het menu en kiest u een vrije geheugenplaats. Druk vervolgens 30 seconden op de koppelingsknop van de camera. Er verschijnt een visuele en geluidsbevestiging.

Hoe stel ik het voedingsalarm in?

Selecteer in het hoofdmenu 'Voeding' om het interval tussen de maaltijden in te stellen. Druk vervolgens op de speciale functietoets om het alarm te activeren. Er verschijnt een afteltimer op het scherm en een alarm klinkt aan het einde van de periode.

Hoe activeer ik het nachtzicht?

Het nachtzicht wordt automatisch geactiveerd wanneer de omgevingshelderheid te laag wordt. U kunt de drempelwaarde instellen in het menu onder 'Nachtmodus'.

Wat moet ik doen als het scherm geen beeld weergeeft?

Controleer of de camera is ingeschakeld (groen lampje) en de stroom is aangesloten. Zorg ervoor dat de afstand tussen de apparaten niet groter is dan het bereik (300 m). Als het probleem aanhoudt, voer dan een nieuwe koppeling uit volgens de procedure voor het toevoegen van een camera.

Hoe laad ik de oudereenheid op?

Sluit de meegeleverde micro-USB-kabel aan op de Micro-USB-ingang van het scherm en op een voedingsadapter. Het statuslampje wordt rood tijdens het opladen en wordt weer groen wanneer de batterij vol is.

Hoe reinig ik de monitor?

Schakel het apparaat altijd uit voordat u het reinigt. Gebruik een licht vochtige doek (geen chemicaliën). Dompel het apparaat nooit onder in water.

Hoe schakel ik het geluid van de luidspreker uit?

Houd de volumeknop ingedrukt om het volume te verlagen totdat het pictogram 'stille modus' op het scherm verschijnt. Om het geluid weer in te schakelen, houdt u de knop ingedrukt om het volume te verhogen.

Hoe stel ik de gevoeligheid van de microfoon in?

Selecteer in het hoofdmenu 'Microfoon' en kies uit 5 gevoeligheidsniveaus. Hoe hoger het niveau, hoe meer de microfoon zachte geluiden detecteert.

Wat is het maximale bereik van de BabyCam L?

Het bereik kan tot 300 meter in open ruimte bedragen. Obstakels (muren, meubels) en interferentie (wifi, magnetrons) kunnen het bereik verminderen.

Hoe reset ik het apparaat naar de fabrieksinstellingen?

Selecteer in het hoofdmenu 'Resetten'. Hiermee worden de standaardinstellingen hersteld zonder de koppelingen van de camera's te verwijderen.

GEBRUIKSAANWIJZING BabyCam L 80430 Reer

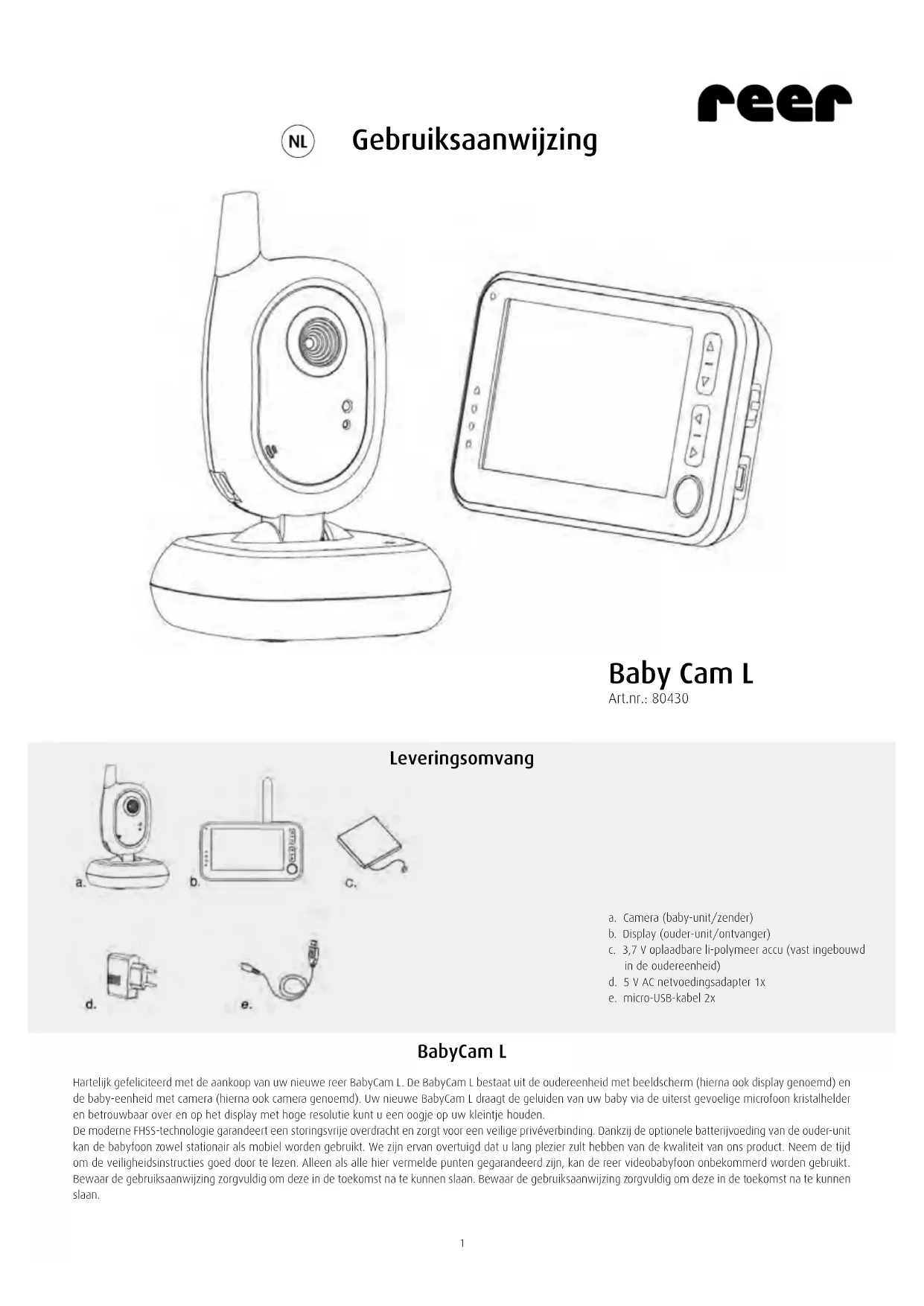

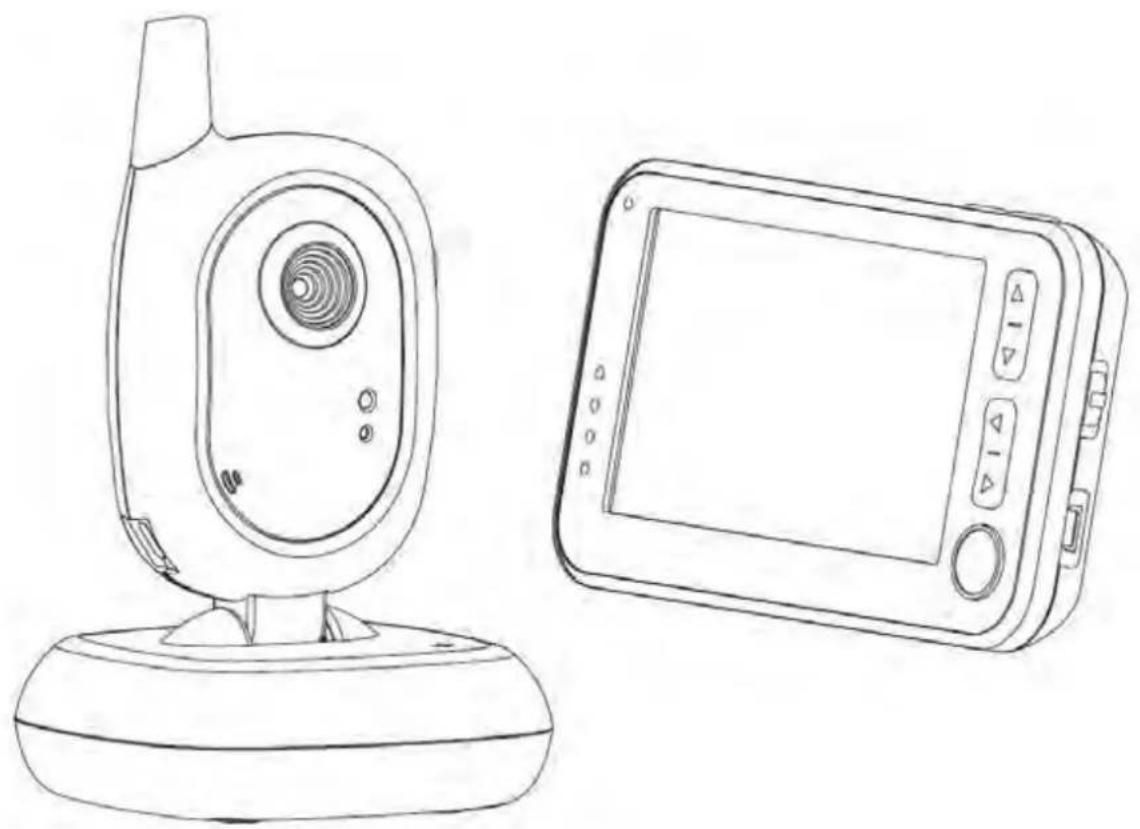

NL Gebruiksaanwijzing

Hartelijk gefeliciteerd met de aankoop van uw nieuwe meer BabyCam L. De BabyCam L bestaat uit de oudereenheid met beeldscherm (hierna ook display genoemd) en de baby-eenheid met camera (hierna ook camera genoemd). Uw nieuwe BabyCam L draagt de geluiden van uw baby via de uilerst gevoelige microfoon kristalhelder en belrouwbaar over en op het display met hoge resolutie kunt u een oogje op uw kleintje houden.

De moderne FHSS-technologie garandeert een storingsvrije overdracht en zorgt voor een veilige privéverbinding. Dankzij de optionele batterijvoeding van de ouder-unit kan de babyfoon zowel stationair als mobiel worden gebruikt. We zijn ervan overtuigd dat u lang plezier zult hebben van de kwaliteit van ons product. Neem de tijd om de veiligheidsinstructies goed door te lezen. Alleen als alle hier vermelde punten gegarandeerd zijn, kan de reer videobabyfoon onbekommerd worden gebruikt. Bewaar de gebruiksaanwijzing zorgvuldig om deze in de toekomst na te kunnen slaan. Bewaar de gebruiksaanwijzing zorgvuldig om deze in de toekomst na te kunnen slaan.

Technische gegevens

Technologie	Digitale FHSS met FSK-modulatie
Frequentie	2,4 GHz
Zender baby-unit camera	Sroomvoorziening met voedingsadapter
Ontvanger ouder-unit display	Sroomvoorziening via netvoedingsadapter of optioneel met 3,7 V 1400 mAh li-polymeer accu/oplaadbaar (vast ingebouwd in oudereenheid)
Input	100 - 240 V / 50 Hz / 0.15 A max.
Output	5 V / 1000 mA max.
Zendvermogen	IX: 17 dBm / RX: 17dBm
Gezichtsveld van de lens	50°
Bereik	Tot 300 m
Kabellengte	1,50 m
Bedrijfstemperatuur	0°C - +50°C
Maximale levensduur van de batterij ouder-unit (display, in stand-by)	Tot 17 uur

Algemene veiligheidsaanwijzingen:

! Controleer het apparaat voor ieder gebruik op zichtbare schade. Indien u schade vastgesteld hebt, mag dit apparaat niet worden gebruikt
! Gebruik uitsluitend meegeleverde oplader en voedingseenheid. Wees er zeker van dat de bedrijfsspanning van het stopcontact overeenkomt met die van de voedingseenheid. Controleer vooral bij een reis naar het buitenland of de lokale netspanning overeenkomt met de aangegeven spanning op de apparaten of de voedingseenheden.
! De apparaten en netvoedingsadapters mogen niet worden geopend, omdat dit tot elektrische schokken leiden. Als een apparaat foutief functioneert, probeer het probleem dan NIET zelf te verhelpen. In dit geval verzoeken we u om contact op te nemen met uw verkoper.
! Vermijd het contact van metalen voorwerpen met de batterij- of stroomaansluitcontacten aan de apparaten.
! Dit product is geen speelgoed! Laat kinderen niet met het apparaat spelen

WAARSCHUWING!

Deze babyfoon is uitsluitend ontwikkeld als hulpmiddel voor het observeren van uw baby. Het mag niet als vervanging voor de toezichtsplicht als ouders of als medisch apparaat worden beschouwd!

Veiligheidsinstructies voor installatie

! Plaats de babyeenheid altijd buiten het bereik van het kind (minimaal één meter afstand)
!Leg de babyfoon nooit in het baby- of kinderbed of de kinderbox.
! Zorg ervoor dat de kabel zich niet in de buurt van kinderen bevindt, om wurging te vermijden. Gebruik geen verlengsnoeren.
! Om een zo goed mogelijke overdracht te waarborgen, moeten de apparaten altijd rechtop en in een verhoogde positie worden neergezet.
! Plaats de ontvanger NIET in de buurt van zend- en ontvangstapparatuur of magnetrons. De straling van deze apparaten kan de ontvangst sterk verminderen.
! Gebruik het apparaat niet in de buurt van water of op vochtige plaatsen. Dompel de apparalen niet onder in water.
!Spoel het apparaat niet af onder stromend water.
!Bedek de babyfoon niet met een handdoek, een kledingstuk of deken
!Vermijd extreme hitte en direct /onlicht
! Het stopcontact voor het aansluiten van de netvoedingsadapter moet dicht bij de babytoon liggen en op elk moment vrij toegankelijk zijn.
! De scheiding tussen het stroomnet is alleen gegarandeerd als de netvoedingsadapter uit het stopcontact is getrokken.

Beschrijving van het apparaat

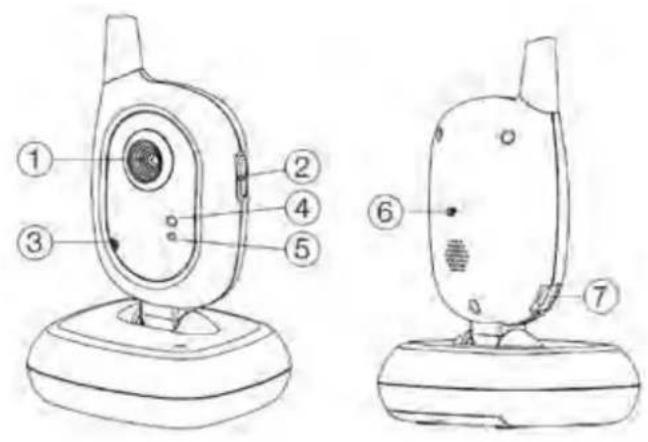

Camera (baby-unit/zender)

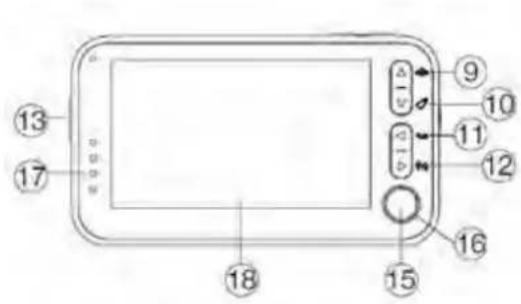

Display (ouder-unit/ontvanger)

1. Cameralens
2. Aan/uit-knop
3. Microfoon
4. Aan-indicati
5. Lichtsensor
6. Koppelingsknop
7. Micro USB-ingang voor voeding
8. Aan/uit-knop
9. Bewegingsherkenning aan/uit (normale modus) / Naar boven (menu-modus)
10. Voedingstimer aan/uit (normale modus) / Naar beneden (menu-modus)
11. 2-voudige zoom aan/uit (normale modus) / Naar links (menu-modus)
12. Beeld draaien aan/uit (normale modus) / Naar rechts (menu-modus)
13. Menu-loels
14. Volumeregeling
15. OK-toets
16. Statuslampje (aanstand/oplaadmodus)
17. Geluidsniveau-indicatie
18. Beeldscherm
19. Luidspreker
20. Micro USB-ingang voor voeding
21. Koppelingsknop

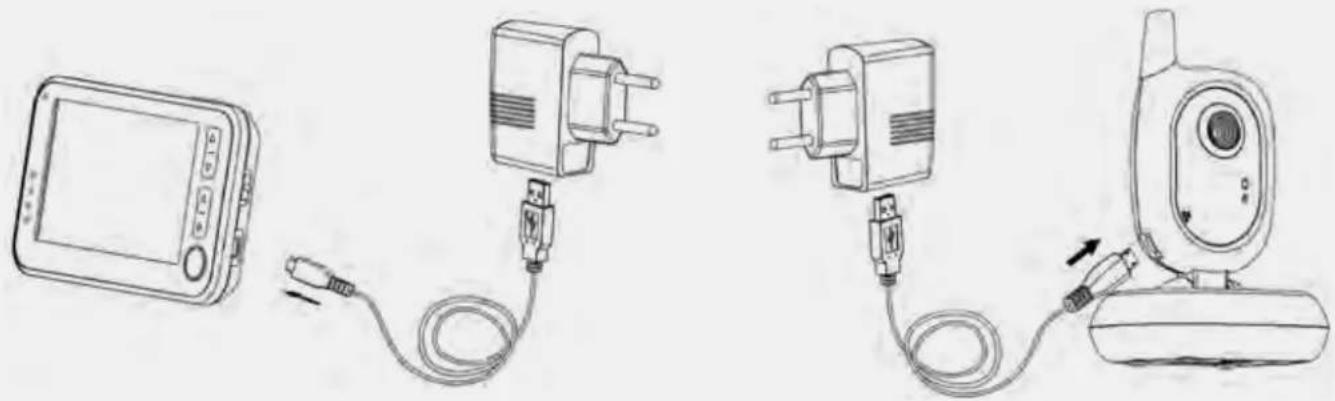

Ingebruikname

1. Laad de accu van de oudereenheid voor het eerste gebruik volledig op, tot de accuniveau-indicator op het display een volledige laadstatus aangeeft.

1. Sluit de camera aan met de meegeleverde netvoedingsadapter.
2. Plaats de camera op een stevige tafel of bevestig deze aan een muur.
3. Zet de camera aan met de aan-uitschakelaar (2). De bedrijfsindicator (4) begint groen te branden.
4. Schakel het display in met de aan-uitschakelaar (8). Het statuslampje (16) begint groen te branden. Als het statuslampje rood brandt, is de accustand laag en moet de oudereenheid worden opgeladen.
5. De standaard voorgekoppelde apparaten zorgen er nu voor dat u op het beeldscherm het beeld van de camera ziet en het geluid via de luidspreker hoort. Als dit niet het geval is, handel dan alstublieft zoals beschreven onder Meer camera's toevoegen/verwijderen.

Functiemogelijkheden:

Camera

1. Zodra uw baby stil is en geen geluid meer maakt, stopt de camera met zenden. De camera gaat vervolgens in de stand-by toldal er weer geluiden worden waargenomen. Dit beperkt de stralingsblootstelling tot een minimum.
2. Bij voldoende omgevingslicht draagt de camera een kleurenbeeld op het display over. Als het licht in de omgeving niet meer voldoende is, wordt automatisch de nachtzichtmodus geactiveerd. In dit geval wordt er alleen nog maar een zwart-witbeeld overgedragen.
3. Bij de camera kan de hoek handmalig op de gewenste beeldhoek worden ingesteld om beter zicht op uw baby te hebben.

Extra camera's toevoegen/verwijderen

1. Schakel de oudereenheid en de camera die u wilt verbinden, in.
2. Druk met een dun voorwerp op de pairing-knop (21) van de oudereenheid.
3. Toevoegen: selecteer met behulp van de pijltjestoetsen de optie Camera toevoegen en bevestig door drukken op de OK-toets (15). Verwijderen: selecteer met behulp van de pijltjestoetsen de optie Camera verwijderen en bevestig door drukken op de OK-toets.
4. Selecteer met de pijltjestoetsen de gewenste camera die u wilt toevoegen of verwijderen en bevestig uw keuze met de OK-toets (15).
5. Druk nu binnen 30 seconden op de pairing-toets (6) op de achterkant van de camera en wacht daarna ca. 5 seconden. Vervolgens wordt een geslaagde koppeling door een dubbele pieptoon en een melding op het beeldscherm bevestigd. Herhaal alstublieft de stappen 2 - 5 als de bevestiging uitblijft.
6. Herhaal de slappen voor alle andere camera's. Let op: Als u een reeds gebruikte opslagruimte selecteert, worden de bestaande gegevens overschreven.

Display

1. Als het statuslampje (16) van de oudereenheid groen begint te knipperen is de ingebouwde accu leeg. Dan moet het display opnieuw worden opgeladen.
2. Stel het geluidsniveau in met behulp van de loels voor de volumeregeling (14). Daarbij wordt het geluidsniveau in de vorm van een staafdiagram op het beeldscherm weergegeven. Om de luidspreker geheel te dempen, drukt u om het geluidsniveau te verlagen net zo lang op de toets tot het symbool verschijnt. Om het dempen op te heffen drukt u op de toets voor het verhogen van het geluidsniveau tot dit het gewenste niveau bereikt heeft.
3. Indien nodig kunt u het display ook op een vlakke ondergrond (tafel of iets dergelijks) plaatsen. Klap hiervoor de basis aan de achterkant uit.

1. In de normale cameramodus hebben de toetsen 9 - 12 de volgende functies:

Bewegingsalarm

Druk kort op de functietoets (9) om het bewegingsalarm in le schakelen. Op het beeldscherm verschijnt het desbetreffende symbool. Zodra de camera bewegingen herkent beginl de oudereenheid met de transmissie en volgt er een akoestisch signaal.

Voedingsalarm

Door op de functietoets te drukken (10) start er een countdown, die de lijd tol de volgende voeding van uw baby weergeeft. Als deze countdown afgelopen is, klinkt er een alarm dat door drukken op een willekeurige toets kan worden uitgeschakeld. De tijdsinterval die tussen de voedingen moet liggen, kan in het menu worden ingesteld onder het punt Voeding.

Zoom

Mel deze functieloels (11) kan de 2-voudige zoom van het weergegeven beeld op de oudereenheid worden ingeschakeld resp. uitgeschakeld.

Draaien

Door deze loels (12) kan het weergegeven beeld op de oudereenheid met 180° worden gedraaid.

1. Door kort op de menu-toets (13) te drukken gaat u naar het hoofdmenu. Door navigeren met de pijltjestoetsen kunt u het gewenste subpunt selecteren. Door op de OK-loets (15) te drukken bevestligl u uw keuze en gaat u naar het desbetreffende submenu. Door opnieuw op de menu-toets te drukken keert u vanuit het submenu terug naar het voorgaande submenu resp. naar het hoofdmenu.

Menu

Wanneer de oudereenheid met meer dan één camera verbonden zou zijn, kunt u hier de camera selecteren die moet worden weergegeven. Selecteer daarvoor met de pijltjestoetsen het punt Camera en bevestig met de OK-toets (15). U kunt nu de camera (1,2,3,4, Scan), die u wilt weergeven selecteren met de pijlljesloelsen en bevestigen met de OK-loels.

Als u de instelling Scan heeft geselecteerd en de VOX-Modus ingeschakeld is, dan scant de oudereenheid alle verbonden camera's op een signaal. Wanneer een camera een geluid herkent, dan toont de oudereenheid het beeld van deze camera tot het geluid stopt. Bij uitgeschakelde VOX-modus toont de oudereenheid het beeld van de verbonden camera afwisselend gedurende 10 seconden. Wanneer een camera een geluid herkent, dan toont de oudereenheid het beeld van deze camera tot het geluid stopt. Als meerdere camera's geluiden herkennen verschijnt er een verwijzing naar de andere camera's op het beeldscherm. Door op het drukken op de OK-toets (15) kunt u direct naar deze camera overschakelen.

U kunt kiezen uit het permanent ingeschakelde display en de stralingsarme VOX-modus. Hiertoe kiest u de gewensle modus via de navigatie met de pijltjes-toetsen en bevestigt met de OK-toets (15). In de VOX-functie schakelt het beeldscherm zichzelf automatisch in zodra de camera geluiden opneemt en schakelt zichzelf automatisch uit, zodra de baby geen geluiden meer laat horen. Hiervoor kunt u zelf kiezen met welke vertraging (van 30 seconden tot 3 minuten)

het beeldscherm zichzelf moet uitschakelen. 10 seconden voor uitschakeling van het beeldscherm verschijnt er daarvoor een aanwijzing op het beeldscherm. De VOX-modus beperkt de straling van de camera tot een minimum en reduceert het batterijverbruik van het display. Bij continu gebruik van het beeldscherm blijft dit permanent ingeschakeld.

U kunt kiezen of er alarmsignalen en een toetsgeluid moet worden weergegeven.

Hier kunt u het tijdsinterval instellen dat er tussen de voedingsalarmen moet liggen.

Selecteer 1 van de beschikbare gevoeligheidsniveaus van de microfoon, die het geluid van uw kind herkent. Hoe hoger de ingestelde waarde, hoe gevoeliger de microfoon op geluiden reageert.

Selecteer 1 van de 5 beschikbare gevoeligheidsniveaus van de camera die de beweging van uw kind detecteert. Hoe hoger de ingestelde waarde, hoe gevoeliger de camera reageert op bewegingen.

Selecteer 1 van de 5 beschikbare helderheidsniveaus.

In dit menupunt beschikt u over de volgende drie keuzemogelijkheden:

Taal

Kies uit de spraken Duits of Engels.

Nachtzichtmodus

Als de omgeving van de camera te donker wordt, gaat deze automatisch over op de nachtzichtmodus en zendt alleen nog in zwart-wit. Onder dit menupunt kunt u instellen bij welk helderheidsniveau de nachtzichtmodus geactiveerd moet worden.

Terugzetten

Als u deze menuoptie kiest, worden alle instellingen gereset, maar blijft de koppeling behouden.

A B C D E F G T,61 CAM1 D+2 100% 01:30:00

A) Signaalsterkte:

Hoe groter de afsland tussen het display en de camera, hoe zwakker het signaal is en hoe minder slaafjes er worden getoond. Als de camera buiten bereik is, wordt dat duidelijk op het beeldscherm aangegeven, beginl de indicator voor het geluidsniveau te knipperen en klinkt er een akoestisch alarm tot er weer verbinding

Pictogrammen

gemaakt kan worden. Bij een zwakker signaal kan er incidenteel stilstand van het beeld optreden.

B) Cameranummer:

Nummer van de camera die momenteel op het scherm wordt weergegeven.

c) Bewegingsalarm

Hel symbool geeft aan, dat het bewegingsalarm actief is.

D) Zoom

Als de zoomfunctie geactiveerd is, verschijnt dit symbool en is het beeld tweemaal vergroot.

E) Draaien

Als dit symbool wordt aangegeven, dan is het beeldscherm 180° gedraaid.

F) Accu-indicatie:

Hier wordt de toestand van de accu weergegeven. Als het accuniveau onder 20% daalt, begint het symbool te knipperen en hoort u een geluidssignaal. Tijdens het opladen knippert het symbool, en het statuslampje (16) brandt rood lotdat de accu volledig is opgeladen. Wanneer dit wordt bereikt, verandert het van kleur en wordt het groen.

G) Voedingsalarm

Bij ingeschakeld voedingsalarm is op het display de countdown te zien, die de tijd tot de volgende voeding aangeeft.

Reiniging en onderhoud

Trek de voedingseenheden altijd uit het stopcontact voordat u het apparaat reinigt. Gebruik uitsluitend een licht vochtige doek. Dompel het apparaat niet onder in water. Gebruik geen chemische reinigingsmiddelen.

Dit product vereist geen speciaal onderhoud. De reparaties van het apparaat mogen uitsluitend door een specialist worden uitgevoerd.

Problemen oplossen

Probleem Mogelijke oorzaak Meten
Er wordt geen audio- of videosignaal verzonden	De gevoeligheid van de cameramicrofoon is te laagDe stroomvoorziening van de camera is niet gegarandeerd	Stel de gevoeligheid in het menu bijStroomvoorziening controleren
Permanente overdracht	De gevoeligheid van de cameramicrofoon is te hoogContinue bediening van het scherm wordt geactiveerd zonder Automatisch uitschakelen	Stel de gevoeligheid in het menu bijStel de tijdslimiet in voor continu gebruik of activeer de VOX-modus
Constant bereik alarm	Camera is uitgeschakeld of stroomvoorziening is niet gegarandeerdDe afstand tussen de twee units is te grootDe koppeling is defect of niet meer gegarandeerd	Schakel de camera in of controleer de stroomvoorzieningVerklein de afstand tussen de unitsVoer de koppeling opnieuw uit
Onzuiver beeld of beeldonderbrekingen of plotseling zwart-witbeeld	Bereiklimiet bereiktCamerahelderheid te laag, camera schakelt over naar nachtzichtmodusInterferentie met andere elektronische apparaten, bijv. wifi-router, magnetron...	Verklein de afstand tussen de unitsPas de helderheidsgevoeligheid in het menu aan of verhoog de helderheid op de cameralocatieVergroot de afstand tot andere elektronische apparaten. Zet indien mogelijk ongebruikte apparaten uit in plaats van in stand-by
Display geeft aan dat de batterij bijna leeg is	Ingebouwde accu is leegContinue bediening van het scherm wordt geactiveerd zonder Automalisch uilschakelen	Laad het display op met de meegeleverde oplaad-kabelStel de tijdslimiet in voor continu gebruik of activeer de VOX-modus
De luidspreker van het display geeft geen geluid	Luidspreker is gedempt	Verhoog het volume via de knop
Te weinig bereik	Te veel signaalinterferentie tussen camera en scherm	De camera en het display verplaatsen

Waarborg

Gelieve het aankoopbewijs, de gebruikersaanwijzing en het artikelnummer te bewaren.

Garantieclaims of aanspraken voortvloeiende uit garantie moeten uitsluitend met de handelaar geregeld worden. Alle technische gegevens, informatie en eigenschappen van het in dit document beschreven product zijn naar best weten samengesteld en stemmen overeen met de stand bij de publicatie. De door reer verstrekte informatie moet nauwkeurig en belrouwbaar zijn. De firma reer aanvaardt echter geen enkele aansprakelijkheid voor eventuele fouten in dit document en behoudt zich het recht voor, om zonder voorafgaande kennisgeving, de veranderingen aan het productdesign, resp. aan de specificaties uit te voeren. Vermenigvuldiging en verspreiding van de informatie uit dit auteursrechtelijk beschermd werk in enige vorm of op enige wijze, helzij grafisch, elektronisch of mechanisch, door fotokopieën, opname op band of opslag in een datasysteem (ook een deel ervan) vereisen de schriftelijke toestemming van de firma reer.

Aanwijzingen betreffende milieubescherming

Dil product kan aan het einde van zijn levensduur niet via het normale huishoudelijke afval verwijderd worden, maar moet worden ingeleverd op een invamelpunt voor de recyclage van elektrische toestellen. Het symbool op het product, in de gebruikershandleiding of op de verpakking, wijst erop. De materialen zijn overeenkomstig hun etikettering herbruikbaar. Met het hergebruik, het recycleren van materialen of andere vormen van gebruik van oude toestellen levert u een belangrijke bijdrage tot de bescherming van ons milieu. Vraag a.u.b. bij uw gemeentelijk bestuur over de competente plaats voor het verzamelen van dit soorl alval.

reer GmbH

Muehlstr. 41 · 71229 Leonberg · Germany

www.reer.de

Gebruik in de volgende landen toegestaan:

DE, CH, AT, IT, FR, BE, NI, ES, LU, GR, HU, CZ, SI, PI, CY, DK, FI, IS, LI, LT, NO, RO, SE, SK, TR

Hierbij verklaart reer GmbH dal hel radiosysteem type videobabyfoon (arl.nr.: 80430) voldoel aan Richtlijn 2014/53/FU.

De volledige tekst van de EU-conformiteitsverklaring is beschikbaar op het volgende internetadres:

http://www.reer.de
