MANUALE UTENTE BabyCam L 80430 Reer

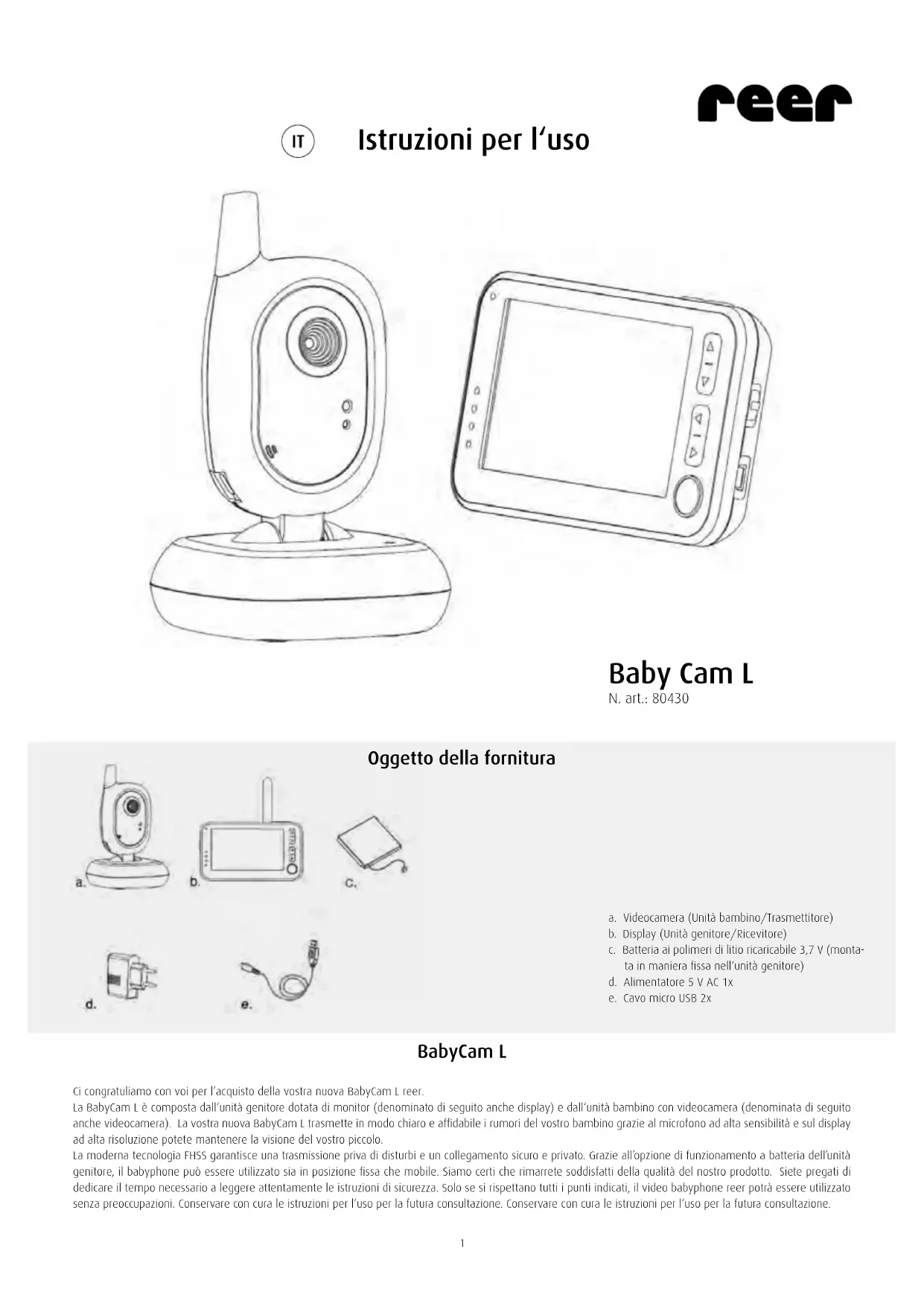

• Repositionnement de la caméra et de l‘écran Résolution des problèmes : 6Istruzioni per l‘uso Oggetto della fornitura BabyCam L Ci congratuliamo con voi per l‘acquisto della vostra nuova BabyCam L reer. La BabyCam L è composta dall‘unità genitore dotata di monitor (denominato di seguito anche display) e dall‘unità bambino con videocamera (denominata di seguito anche videocamera). La vostra nuova BabyCam L trasmette in modo chiaro e affidabile i rumori del vostro bambino grazie al microfono ad alta sensibilità e sul display ad alta risoluzione potete mantenere la visione del vostro piccolo. La moderna tecnologia FHSS garantisce una trasmissione priva di disturbi e un collegamento sicuro e privato. Grazie all’opzione di funzionamento a batteria dell’unità genitore, il babyphone può essere utilizzato sia in posizione fissa che mobile. Siamo certi che rimarrete soddisfatti della qualità del nostro prodotto. Siete pregati di dedicare il tempo necessario a leggere attentamente le istruzioni di sicurezza. Solo se si rispettano tutti i punti indicati, il video babyphone reer potrà essere utilizzato senza preoccupazioni. Conservare con cura le istruzioni per l‘uso per la futura consultazione. Conservare con cura le istruzioni per l‘uso per la futura consultazione. Baby Cam L N. art.: 80430 a. Videocamera (Unità bambino/Trasmettitore) b. Display (Unità genitore/Ricevitore) c. Batteria ai polimeri di litio ricaricabile 3,7 V (monta- ta in maniera fissa nell‘unità genitore) d. Alimentatore 5 V AC 1x e. Cavo micro USB 2x 1Dati tecnici Avvertenze di sicurezza generali ! Prima di ogni utilizzo, verificare l‘eventuale presenza di danni visibili all‘apparecchio. Qualora si dovesse accertare la presenza di danni, l‘apparecchio non deve essere utilizzato. ! Utilizzare esclusivamente i dispositivi di carica e gli alimentatori forniti in dotazione. Assicurarsi che la tensione di esercizio della presa di corrente corrisponda a quella dell‘alimentatore. Verificare, soprattutto quando ci si trova in viaggio all‘estero, che la tensione di rete del luogo corrisponda alla tensione indicata sugli apparecchi o sugli alimentatori. ! Gli apparecchi e gli alimentatori non devono essere aperti, onde evitare il pericolo di scosse elettriche. In caso di funzionamento difettoso di un apparecchio, NON tentare di risolvere autonomamente il problema. In tal caso siete pregati di rivolgervi al vostro rivenditore. ! Evitare che le batterie o i contatti di collegamento elettrico degli apparecchi entrino in contatto con oggetti metallici. ! Questo prodotto non è un giocattolo! Non lasciar che i bambini giochino con l‘apparecchio. ATTENZIONE! Il presente babyphone è destinato esclusivamente a essere utilizzato come aiuto per vigilare sul vostro bambino. Non è un dispositivo medico, né sostituire il dovere di vigilanza dei genitori. Istruzioni di sicurezza per l‘installazione ! Posizionare sempre l‘unità bambino fuori dalla portata del bambino stesso (distanza minima di 1 m). ! Non lasciare mai il babyphone nella culla, o nel lettino, o nel box ! Accertarsi che il cavo di alimentazione si trovi fuori dalla portata dei bambini, onde evitare il rischio di strangolamento. Non utilizzare cavi di prolunga. ! Per garantire una trasmissione ottimale, l‘apparecchio va posizionato sempre in posizione dritta e sollevata. ! NON collocare il ricevitore in prossimità di apparecchi radio o a microonde. L‘irradiazione di tali apparecchi può compromettere fortemente la ricezione ! Non utilizzare gli apparecchi in prossimità di acqua, o in luoghi umidi. Non immergere gli apparecchi in acqua. ! Non sciacquare gli apparecchi con acqua corrente. ! Non coprire il babyphone con asciugamani, vestiti o coperte ! Non esporre l‘apparecchio al calore estremo e ai raggi diretti del sole ! La presa per il collegamento dell‘alimentatore deve trovarsi nei pressi del babyphone e deve essere accessibile in qualsiasi momento. ! Lo scollegamento della rete di alimentazione è garantito solo se l‘alimentatore è staccato dalla presa. Tecnologia FHSS digitale con modulazione FSK Frequenza 2,4 GHz Trasmettitore unità bambino videocamera Alimentazione elettrica con alimentatore Ricevitore unità genitore display Alimentazione elettrica con alimentatore o in opzione con batteria ai polimeri di litio da 3.7 V 1400 mAh/ ricaricabile (montata in maniera fissa nell'unità genitore) Input 100 – 240 V / 50 Hz / 0.15 A max. Output 5 V / 1000 mA max. Potenza di trasmissione TX: 17 dBm / RX: 17dBm Campo visivo dell'obiettivo 50° Copertura Fino a 300 m Lunghezza cavo 1,50 m Temperatura di esercizio 0°C – +50°C Durata massima batteria unità genitore (display; in stand-by) Fino a 17 ore 2Descrizione dell’apparecchio Videocamera (Unità bambino/Trasmettitore) Display (Unità genitore/Ricevitore) Messa in funzione 1. Prima del primo utilizzo, caricare la batteria dell‘unità genitore completamente, finché la spia di stato della batteria sul display non indica la carica completa.

2. Collegare la telecamera all‘alimentatore in dotazione.

3. Posizionare la videocamera su un tavolo stabile oppure montarla a parete.

4. Accendere la telecamera con il tasto on/off (2). La spia di esercizio (4) incomincia ad illuminarsi di colore verde.

5. Accendere il display con il tasto on/off (8). La spia di stato (16) incomincia ad illuminarsi di colore verde. Se la spia di stato si illumina di colore rosso, lo stato della batteria è basso e l‘unità genitore deve essere caricata. 6. Gli apparecchi già pre-abbinati di fabbrica fanno ora in modo che sul monitor sia visibile l’immagine della videocamera e che l’audio si senta attraverso l’altoparlante. Qualora ciò non avvenisse, si prega di procedere come descritto nel paragrafo Aggiungi/Cancella altre telecamere.

1. Lente della telecamera

2. Tasto di accensione/spegnimento

4. Spia di esercizio

7. Ingresso micro USB per alimentatore

8. Tasto di accensione/spegnimento

9. Rilevamento del movimento on/off (moda-

lità normale) / Verso l‘alto (modalità menu)

10. Timer pasti on/off (modalità normale) / Ver-

so il basso (modalità menu)

11. Zoom 2x on/off (modalità normale) / Verso

sinistra (modalità menu)

12. Rotazione immagine on/off (modalità nor-

male) / Verso destra (modalità menu)

14. Regolazione del volume

16. Spia di stato (Modalità di funzionamento/di

17. Visualizzazione del livello di rumore

20. Ingresso micro USB per alimentatore

3Modalità di funzionamento: Videocamera 1. Non appena il bambino si tranquillizza e non emette più rumore, la videocamera interrompe la trasmissione. La videocamera entra quindi in modalità di stand-by e vi rimane fino a quando non vengono registrati nuovamente dei rumori. In tal modo si riduce al minimo il carico di radiazioni. 2. In presenza di condizioni di luce sufficiente la videocamera trasmette un’immagine a colori sul display. Se la luminosità dell‘am- biente non è più sufficiente, si attiva automaticamente la modalità di visione notturna. In questo caso viene trasmessa solo un’immagine in bianco e nero. 3. Sulla telecamera è possibile impostare manualmente l‘inclinazione sull‘angolo desiderato in modo da ottenere una visuale migliore sul bambino. Aggiungere/eliminare ulteriori videocamere

1. Accendere l‘unità genitore e la telecamera che si desidera collegare.

2. Premere brevemente il tasto Pairing (21) dell‘unità genitore con un oggetto sottile.

3. Aggiunta: Con l‘ausilio dei tasti freccia, selezionare l‘opzione Aggiungi telecamera e confermare premendo il tasto OK (15). Cancella: Con l‘ausilio dei tasti freccia, selezionare l‘opzione Cancella telecamera e confermare premendo il tasto OK. 4. Con l‘aiuto dei tasti freccia selezionare la videocamera che si desidera aggiungere oppure eliminare e confermare la scelta con il tasto OK (15). 5. Premere quindi entro 30 secondi il tasto Pairing (6) sulla parte retrostante la telecamera e attendere quindi circa 5 secondi. La riuscita dell‘abbinamento viene poi confermata da un doppio beep e da un messaggio sul monitor. Qualora non ci dovesse essere una conferma, si prega di ripetere i passaggi da 2 a 5. 6. Ripetere i passaggi per tutte le altre videocamere. Ricordare che: se si sceglie una posizione di memoria già occupata, i dati presenti vengono sovrascritti. Display 1. Se la spia di stato (16) dell‘unità genitore inizia a lampeggiare in verde, significa che la batteria integrata è scarica. In tal caso è necessario ricaricare il display. 2. Impostare il volume con il tasto per la regolazione del volume (14). Il volume viene visualizzato sul display sotto forma di diagramma a barre. Per silenziare l’alto- parlante, premere il tasto per ridurre il volume fino a quando compare il simbolo . Per riattivare l‘altoparlante, premere il tasto per aumentare il volume fino a quando si raggiunge il livello desiderato. 3. Se necessario l’unità display si può anche posizionare su una superficie piana (tavolo o simili). A tale scopo aprire la base sul lato posteriore.

4. Nella normale modalità telecamera, i tasti 9 - 12 hanno le seguenti funzioni:

Allarme di movimento Premere brevemente il tasto funzione (9) per attivare l‘allarme di mo- vimento. Sullo schermo compare il rispettivo simbolo. Non appena la telecamera rileva movimenti, l‘unità genitore incomincia a trasmettere e viene emesso un segnale acustico. Allarme pasti Premendo questo tasto funzione (10) si avvia un conto alla rovescia che indica il tempo residuo prima del prossimo pasto del bambino. Una volta scaduto il conto alla rovescia, viene emesso un allarme, che è possibile disattivare premendo un tasto a piacimento. Nel menu alla voce Pasti è possibile impostare l‘intervallo di tempo che deve intercorrere tra i pasti. Zoom Mediante questo tasto funzione (11) è possibile attivare o disattivare lo zoom 2x dell‘immagine visualizzata sull‘unità genitore. Rotazione Mediante questo tasto (12) è possibile ruotare di 180° l‘immagine vi- sualizzata sull‘unità genitore. 5. Premendo brevemente il tasto menu (13) si accede al menu principale. Spostandosi con i tasti freccia è possibile selezionare il sottomenu desiderato. Premendo il tasto OK (15) si conferma la selezione e si accede al relativo sottomenu. Premendo nuovamente il tasto del menu si torna dal sottomenu al sottomenu precedente o al menu principale. 4Menu Se l‘unità genitore è collegata con più di una telecamera, è possibile selezionare qui la telecamera che deve essere visualizzata. A questo proposito, con i tasti freccia selezionare la voce Telecamera e confermare con il tasto OK (15). Ora è possibile selezionare la telecamera (1,2,3,4, Scan), che si desidera visualizzare mediante i tasti freccia e confermare con il tasto OK. Se è stata selezionata l‘impostazione Scan e la modalità VOX è attiva, l‘unità genitore scansiona tutte le telecamere collegate alla ricerca di un segnale. Se una de- terminata telecamera rileva un rumore, l‘unità genitore mostra l‘immagine della telecamera in questione fino a quando il rumore cessa. Quando la modalità VOX è disattivata, l‘unità genitore mostra l‘immagine della telecamera collegata a rotazione per 10 secondi. Se una determinata telecamera rileva un rumore, l‘unità genitore mostra l‘immagine della telecamera in questione fino a quando il rumore cessa. Se più telecamere rilevano rumori, compare sullo schermo un avviso relativo alle altre telecamere. Premendo il tasto OK (15) è possibile passare direttamente alla telecamera in questione. Si può scegliere di lasciare il display costantemente acceso oppure di attivare la modalità VOX a bassa emissione di radiazioni. Per selezionare la modalità desiderata utilizzare la navigazione con i tasti freccia e confermare con il tasto OK (15). Nella modalità VOX il monitor si attiva automaticamente non appena la videocamera percepisce dei rumori e si spegne automaticamente quando il bambino non emette più alcun suono. In questo caso è possibile impostare au- tonomamente il ritardo (compreso tra 30 secondi e 3 minuti) per lo spegnimento del monitor. 10 secondi prima della disattivazione dello schermo compare sul display un messaggio a questo proposito. La modalità VOX limita al minimo l’emissione di radiazioni nella stanza e riduce il consumo della batteria del display. Se lo schermo è in modalità continuativa, rimane costantemente attivo. È possibile scegliere se devono essere emessi segnali acustici di allarme o un suono tasti. Qui è possibile impostare l‘intervallo di tempo che deve intercorrere tra gli allarmi pasti. Selezionare 1 dei 5 livelli di sensibilità disponibili per il microfono che rileva i rumori del bambino. Quanto maggiore è il valore impostato, tanto maggiore è la sensibilità con cui il microfono reagisce ai rumori. Seleziona 1 dei 5 livelli di sensibilità disponibili della videocamera che rileva i movimenti del tuo bambino. Maggiore è il valore impostato, più sensibile la fotocamera reagisce ai movimenti. Selezionare 1 dei 5 livelli di luminosità disponibili. In questa voce del menu sono disponibili le seguenti tre possibilità di selezione: Lingua Selezionare la lingua tedesco o inglese. Modalità di visione notturna se l‘ambiente attorno alla telecamera è troppo buio, la telecamera passa automaticamente in modalità di visione notturna e invia solo immagini in bianco e nero. In questa voce di menu è possibile impostare il livello di luminosità al quale deve essere attivata la modalità Visione notturna. Ripristina Selezionando questa voce di menu si ripristinano tutte le impostazioni predefinite, ma l’abbinamento rimane. Symboli A) Intensità del segnale: Con un aumento della distanza tra display e vide- ocamera, il segnale sarà più debole e il numero delle barre visualizzate minore. Se la videocamera si trova al di fuori della copertura, tale condizione sarà indicata chiaramente sul monitor, la spia del livello di rumore incomincia a lampeggiare e verrà emesso un allarme acustico fino al ripristino di un collegamento. In caso di segnale più debole, pos- sono verificarsi singoli fermi immagine. B) Numero della videocamera: Numero della videocamera le cui immagini vengono attualmente visualizzate sul monitor. C) Allarme di movimento Il simbolo indica che l‘allarme di movimento è attivo. D) Zoom Se la funzione zoom è attiva, compare questo simbolo e l‘immagine è ingrandita del doppio. E) Rotazione Se viene visualizzato questo simbolo, lo scher- mo è ruotato di 180°.. F) Visualizzazione del livello di carica della bat- teria: Qui viene visualizzato il livello di carica del- la batteria. Se il livello di carica della batteria scende al disotto del 20%, il simbolo inizia a lampeggiare e viene emesso un segnale acu- stico. Durante la ricarica il simbolo lampeggia e la spia di stato (16) resta accesa in rosso fino a quando la batteria risulta completamente ca- rica. Una volta raggiunta la ricarica completa, cambia colore e diventa verde. G) Allarme pasti Quando l‘allarme pasti è attivato, sul display è visibile un conto alla rovescia che indica il tem- po che manca al pasto successivo. 5Garanzia Conservare lo scontrino di cassa, le istruzioni per l‘uso e il numero dell‘articolo. Eventuali richieste di garanzia o diritti di garanzia devono essere gestiti esclusivamente con il rivenditore. Tutti i dati tecnici, le informazioni e le caratteristiche del prodotto descritto in questa opera sono stati elaborati in buona coscienza e corrispondono allo stato attuale al momento della pubblicazione. Le informazioni messe a disposizione da reer dovrebbero essere corrette ed affidabili. reer non si assume comunque alcuna responsabilità per eventuali errori contenuti in questo documento e si riserva il diritto di modificare senza preavviso il design del prodotto e le sue specifiche. L‘eventuale copia e trasmissione (anche parziale) di informazioni delle presenti istruzioni per l‘uso, sottoposte al diritto d`autore, in qualsiasi forma o in qualsiasi modalità, grafica, elettronica o meccanica, mediante fotocopie, riproduzioni audio o registrazione su un sistema di recupero dati, necessita previa autorizzazione scritta da parte di reer. Prescrizioni in materia di tutela ambientale Al termine della sua vita il presente prodotto non può essere smaltito tra i normali rifiuti domestici, ma va consegnato ad un centro di raccolta per il riciclo di apparecchi elettrici. Indicato dal simbolo sul prodotto, nelle istruzioni per l‘uso o sulla confezione. I materiali sono riutilizzabili conformemente al loro contrassegno. Con il riutilizzo, il recupero dei materiali o altre forme di riciclo di apparecchi usati fornirete un importante contributo alla tutela dell‘ambiente. Informatevi presso la vostra amministrazione comunale su dove siano collocati i punti di raccolta per lo smaltimento dei rifiuti. reer GmbH Muehlstr. 41 • 71229 Leonberg • Germany www.reer.de Utilizzo ammesso nei seguenti paesi: DE, CH, AT, IT, FR, BE, NL, ES, LU, GR, HU, CZ, SI, PL, CY, DK, FI, IS, LI, LT, NO, RO, SE, SK, TR Con la presente reer GmbH dichiara che il tipo di apparecchiatura radio video babyphone (cod. art.: 80430) è conforme alla direttiva 2014/53/UE. Il testo completo della dichiarazione di conformità UE è disponibile al seguente indirizzo Internet: http://www.reer.de Rev. 015019 Pulizia e manutenzione Estrarre sempre l‘alimentatore dalla presa di corrente prima di pulire l‘apparecchio. Utilizzare esclusivamente un panno leggermente umido. Non immergere l‘apparec- chio in acqua. Non utilizzare mai alcun detergente chimico. Il presente prodotto non necessita di alcuna manutenzione particolare. Le riparazioni all‘apparecchio possono essere eseguite esclusivamente da un tecnico specializzato. Problema Possibile causa Misura Non viene trasmesso alcun segnale audio o video

• La sensibilità del microfono della videocamera è troppo scarsa

• Non è garantita l’alimentazione elettrica della vi- deocamera

• Regolare la sensibilità nel menu

• Verifica dell‘alimentazione elettrica Trasmissione permanente • La sensibilità del microfono della videocamera è troppo elevata

• Il funzionamento costante del monitor è attivato senza auto-spegnimento

• Regolare la sensibilità nel menu

• Impostare il limite di tempo per il funzionamento continuo oppure attivare la modalità VOX Allarme copertura costante • La videocamera è spenta oppure l’alimentazione elettrica non è garantita

• La distanza tra le due unità è eccessiva

• L’abbinamento è errato o non più garantito

• Attivare la videocamera oppure verificare l’alimenta- zione elettrica

• Ridurre la distanza tra le unità

• Eseguire nuovamente l‘abbinamento Immagine non chiara oppure fermi immagine oppure improvvisa immagine in bianco e nero

• Limite di copertura raggiunto

• La luminosità nel luogo in cui è posizionata la videocamera è troppo scarsa, la videocamera si attiva nella modalità Visione notturna

• Interferenze con altri dispositivi elettronici, ad es. router WiFi, microonde…

• Ridurre la distanza tra le unità

• Adeguare il livello della sensibilità luminosa nel menu oppure aumentare la luminosità nel luogo in cui è posizionatala videocamera

• Creare una maggiore distanza dagli altri dispositivi elettronici, se possibile spegnere i dispositivi non uti- lizzati anziché lasciarli in stand-by Il display indica una batteria scarica • La batteria integrata è scarica

• Il funzionamento continuo del monitor è attivato senza auto-spegnimento

• Ricaricare l’unità display con il cavo di ricarico fornito in dotazione

• Impostare il limite di tempo per il funzionamento continuo oppure attivare la modalità VOX L’altoparlante dell’unità display non emette alcun suono

• L’altoparlante è silenziato • Aumentare il volume tramite il tasto Copertura scarsa • Troppi segnali di disturbo tra videocamera e dis- play
