BEDIENUNGSANLEITUNG BabyCam L 80430 Reer

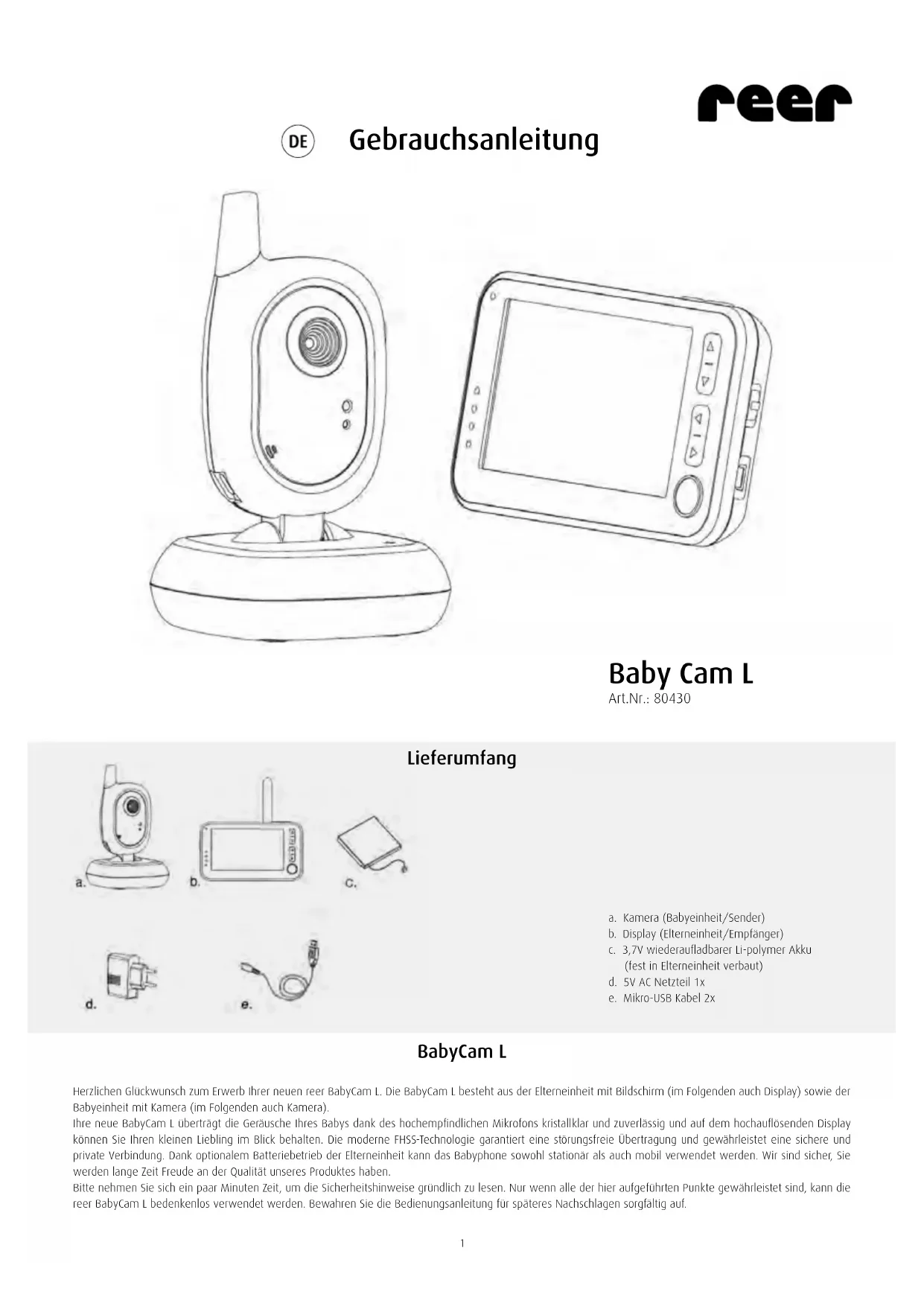

Gebrauchsanleitung Lieferumfang BabyCam L Herzlichen Glückwunsch zum Erwerb Ihrer neuen reer BabyCam L. Die BabyCam L besteht aus der Elterneinheit mit Bildschirm (im Folgenden auch Display) sowie der Babyeinheit mit Kamera (im Folgenden auch Kamera). Ihre neue BabyCam L überträgt die Geräusche Ihres Babys dank des hochempfindlichen Mikrofons kristallklar und zuverlässig und auf dem hochauflösenden Display können Sie Ihren kleinen Liebling im Blick behalten. Die moderne FHSS-Technologie garantiert eine störungsfreie Übertragung und gewährleistet eine sichere und private Verbindung. Dank optionalem Batteriebetrieb der Elterneinheit kann das Babyphone sowohl stationär als auch mobil verwendet werden. Wir sind sicher, Sie werden lange Zeit Freude an der Qualität unseres Produktes haben. Bitte nehmen Sie sich ein paar Minuten Zeit, um die Sicherheitshinweise gründlich zu lesen. Nur wenn alle der hier aufgeführten Punkte gewährleistet sind, kann die reer BabyCam L bedenkenlos verwendet werden. Bewahren Sie die Bedienungsanleitung für späteres Nachschlagen sorgfältig auf. Baby Cam L Art.Nr.: 80430 a. Kamera (Babyeinheit/Sender) b. Display (Elterneinheit/Empfänger) c. 3,7V wiederaufladbarer Li-polymer Akku (fest in Elterneinheit verbaut) d. 5V AC Netzteil 1x e. Mikro-USB Kabel 2x 1Technische Daten Allgemeine Sicherheitshinweise: ! Überprüfen Sie vor jeder Benutzung das Gerät auf offensichtliche Beschädigungen. Sollten Sie Schäden feststellen, darf dieses Gerät nicht verwendet werden. ! Stellen Sie sicher, dass die Betriebsspannung der Steckdose, der des Netzteils entspricht. Prüfen Sie, insbesondere auf einer Auslandsreise, ob die lokale Netzspan- nung mit der angegebenen Spannung auf den Geräten bzw. den Netzteilen übereinstimmt. ! Die Geräte und Netzteile dürfen nicht geöffnet werden, da dies zu Stromschlägen führen kann. Sollte ein Gerät fehlerhaft arbeiten, versuchen Sie bitte NICHT das Problem selbst zu beheben. In diesem Fall bitten wir Sie, sich an Ihren Händler zu wenden. ! Vermeiden Sie die Berührung von metallischen Gegenständen mit den Stromanschlusskontakten an den Geräten. ! Dieses Produkt ist kein Spielzeug! Lassen Sie Kinder nicht mit dem Gerät spielen. ACHTUNG! Dieses Babyphone wurde ausschließlich als Hilfsmittel für die Beobachtung Ihres Babys entwickelt. Es darf weder als Ersatz für die Aufsichtspflicht der Eltern noch als medizinisches Gerät angesehen werden! Sicherheitshinweise zur Installation: ! Platzieren Sie die Kamera immer außer Reichweite des Kindes (Mindestabstand 1 Meter). ! Legen Sie das Babyphone niemals in das Baby- oder Kinderbett bzw. den Laufstall. ! Um eine Strangulation mit dem Netzkabel zu verhindern, sichern Sie die Kabel außerhalb der Reichweite von Kindern. Verwenden Sie keine Verlängerungskabel. ! Um eine bestmögliche Übertragung zu gewährleisten, sollten die Geräte idealerweise in aufrechter und in erhöhter Position aufgestellt werden. ! Platzieren Sie den Empfänger NICHT in der Nähe von Funkgeräten oder Mikrowellen. Die Abstrahlung dieser Geräte kann den Empfang stark beeinträchtigen. ! Verwenden Sie die Geräte nicht in Wassernähe oder an feuchten Orten. Tauchen Sie die Geräte nicht in Wasser. ! Spülen Sie die Geräte nicht unter fließendem Wasser ab. ! Bedecken Sie das Babyphone nicht mit einem Handtuch, Kleidung oder einer Decke. ! Vermeiden Sie extreme Hitze und direkte Sonneneinstrahlung. ! Die Steckdose für den Anschluss des Netzteils muss nahe des Babyphones liegen und zu jeder Zeit frei zugänglich sein. ! Die Trennung vom Versorgungsnetz ist nur gewährleistet, wenn das Netzteil aus der Steckdose gezogen ist. Technologie Digital FHSS mit FSK Modulation Frequenz 2,4 GHz Sender Babyeinheit / Kamera Spannungsversorgung mit Netzteil Empfänger Elterneinheit / Display Spannungsversorgung mit Netzteil oder optional mit 3.7 V 1400 mAh Li-polymer Akku/wiederaufladbar (fest in Elterneinheit verbaut) Input 100 – 240 V / 50 Hz / 0.15 A max. Output 5 V / 1000 mA max. Sendeleistung TX: 17 dBm / RX: 17 dBm Sichtfeld der Linse 50° Reichweite Bis zu 300 m Kabellänge 1,50 m Betriebstemperatur 0°C – +50°C Maximale Batterielaufzeit Elterneinheit (im Stand-By) Bis zu 17 Stunden 2Gerätebeschreibung Kamera (Babyeinheit/Sender) Display (Elterneinheit/Empfänger) Inbetriebnahme 1. Laden Sie den Akku der Elterneinheit vor erstmaligem Gebrauch vollständig auf, bis die Akkustandsanzeige auf dem Display einen vollen Ladestand anzeigt.

2. Schließen Sie die Kamera mit dem mitgelieferten Netzteil an.

3. Stellen Sie die Kamera auf einen stabilen Tisch oder montieren Sie sie an einer Wand.

4. Schalten Sie die Kamera mit der An/Aus-Taste (2) an. Die Betriebsanzeige (4) beginnt grün zu leuchten.

5. Schalten Sie das Display ein, indem Sie die An/Aus-Taste (8) für 2 Sekunden drücken, bis die Statusleuchte (13) grün leuchtet. Wenn die Statusleuchte grün blinkt ist der Akkustand niedrig und die Elterneinheit muss aufgeladen werden. 6. Die werkseitig vorgekoppelten Geräte sorgen jetzt dafür, dass Sie auf dem Bildschirm das Bild der Kamera sehen und den Ton über den Lautsprecher hören. Sollte dies nicht der Fall sein, gehen Sie bitte vor wie unter Hinzufügen/Löschen weiterer Kameras beschrieben.

7. Mikro-USB Eingang für Netzteil

9. Bewegungserkennung An/Aus (Normaler

Modus) / Nach oben (Menü Modus)

10. Fütterungstimer An/Aus (Normaler Modus)

/ Nach unten (Menü Modus)

11. 2-fach Zoom An/Aus (Normaler Modus) /

Nach links (Menü Modus)

12. Bild drehen An/Aus (Normaler Modus) /

Nach rechts (Menü Modus)

14. Lautstärkeregelung

16. Statusleuchte (Betriebs-/Lademodus)

17. Geräuschpegelanzeige

20. Mikro-USB Eingang für Netzteil

3Funktionsmöglichkeiten: Kamera 1. Sobald Ihr Baby ruhig wird und keine Geräusche mehr von sich gibt, hört die Kamera auf zu übertragen. Sie geht in den Stand- By Modus, bis wieder Geräusche aufgenommen werden. Dadurch wird die Strahlenbelastung auf ein Minimum reduziert. 2. Bei ausreichenden Lichtverhältnissen überträgt die Kamera ein farbiges Bild auf das Display. Wenn die Helligkeit der Umgebung nicht mehr ausreicht, aktiviert sich automatisch der Nachtsichtmodus. In diesem Fall wird dann nur noch ein schwarz/weiß Bild übertragen. 3. Bei der Kamera kann die Neigung manuell auf den gewünschten Winkel eingestellt werden, um eine bessere Sicht auf ihr Baby zu erhalten. Hinzufügen/Löschen weiterer Kameras

1. Schalten Sie die Elterneinheit und die Kamera, die Sie verbinden möchten, ein.

2. Drücken Sie die Pairing-Taste (21) der Elterneinheit kurz mit einem dünnen Gegenstand.

3. Hinzufügen: Wählen Sie mithilfe der Pfeiltasten die Option Kamera hinzufügen und bestätigen Sie durch Drücken der OK-Taste (15). Löschen: Wählen Sie mithilfe der Pfeiltasten die Option Kamera löschen und bestätigen Sie durch Drücken der OK-Taste. 4. Wählen Sie mithilfe der Pfeiltasten die gewünschte Kamera aus, die Sie hinzufügen oder löschen möchten und bestätigen Sie Ihre Auswahl mit der OK-Taste (15). 5. Drücken Sie nun innerhalb von 30 Sekunden die Pairing-Taste (6) auf der Rückseite der Kamera und warten Sie anschließend ca. 5 Sekunden. Eine erfolgreiche Kopplung wird dann durch einen doppelten Piep-Ton und eine Meldung auf dem Bildschirm bestätigt. Sollte die Bestätigung ausbleiben, wiederholen Sie bitte die Schritte 2 – 5. 6. Wiederholen Sie die Schritte für alle anderen Kamera. Bitte beachten Sie: Wenn Sie einen bereits belegten Speicherplatz auswählen, werden die vorhandenen Daten überschrieben. Display 1. Wenn die Statusleuchte (16) der Elterneinheit beginnt grün zu blinken, ist der eingebaute Akku leer. Dann muss das Display aufgeladen werden. 2. Stellen Sie die Lautstärke über die Taste zur Lautstärkeregelung (14) ein. Dabei wird die Lautstärke in Form eines Balkendiagramms auf dem Bildschirm angezeigt. Um den Lautsprecher stumm zu schalten, drücken Sie so lange die Taste, um die Lautstärke zu verringern bis das Symbol erscheint. Um die Stummschaltung aufzuheben, drücken Sie die Taste zur Erhöhung der Lautstärke, bis diese das gewünschte Maß erreicht hat. 3. Bei Bedarf kann die Display-Einheit auch auf eine ebene Fläche (Tisch o.ä.) gestellt werden. Klappen Sie dazu den Standfuß auf der Rückseite aus. Um die Reich- weite der Einheit zu erhöhen, können Sie die Antenne auf der Rückseite aufklappen.

4. Im normalen Kameramodus haben die Tasten 9 - 12 folgende Funktionen:

Bewegungsalarm Drücken Sie die Funktionstaste (9) kurz um den Bewegungsalarm ein- zuschalten. Auf dem Bildschirm erscheint das entsprechende Symbol. Sobald die Kamera Bewegungen erkennt, beginnt die Elterneinheit mit der Übertragung und es erfolgt ein akustisches Signal. Fütterungsalarm Durch das Drücken dieser Funktionstaste (10) startet ein Countdown, der die Zeit bis zur nächsten Fütterung ihres Babys anzeigt. Wenn die- ser Countdown abgelaufen ist ertönt ein Alarm, der durch das Drücken einer beliebigen Taste ausgeschaltet werden kann. Das Zeitintervall, das zwischen den Fütterungen liegen soll, kann im Menü unter dem Punkt Fütterung eingestellt werden. Zoom Mittels dieser Funktionstaste (11) lässt sich der 2-fache Zoom des an- gezeigten Bilds auf der Elterneinheit ein- bzw. ausschalten. Drehung Durch diese Taste (12) lässt sich das angezeigt Bild auf der Elterneinheit um 180° drehen. 5. Durch kurzes Drücken der Menü-Taste (13) gelangen Sie in das Hauptmenü. Durch Navigieren mit den Pfeiltasten können Sie den gewünschten Unterpunkt aus- wählen. Durch Drücken der OK-Taste (15) bestätigen Sie die Auswahl und gelangen in das jeweilige Untermenü. Durch erneutes Drücken der Menü-Taste gelangen Sie aus dem Untermenü zurück zum vorherigen Untermenü bzw. ins Hauptmenü. 4Menü Sollte die Elterneinheit mit mehr als einer Kamera verbunden sein, können Sie hier die Kamera auswählen, die angezeigt werden soll. Wählen Sie dazu mit den Pfeiltasten den Punkt Kamera aus und bestätigen Sie mit der OK-Taste (15). Sie können jetzt die Kamera (1,2,3,4, Scan), die Sie anzeigen wollen mittels der Pfeiltasten auswählen und mit der OK-Taste bestätigen. Sollten Sie die Einstellung Scan ausgewählt haben und der VOX-Modus eingeschaltet, scannt die Elterneinheit alle verbundenen Kameras nach einem Signal. Sollte eine Kamera ein Geräusch erkennen, zeigt die Elterneinheit das Bild dieser Kamera an, bis das Ge- räusch aufhört. Bei ausgeschaltetem VOX-Modus zeigt die Elterneinheit das Bild der verbundenen Kamera im Wechsel für 10 Sekunden. Sollte eine Kamera ein Geräusch erkennen zeigt die Elterneinheit das Bild dieser Kamera an, bis das Geräusch aufhört. Wenn mehrere Kameras Geräusche erkennen, erscheint ein Hinweis zu den weiteren Kameras auf dem Bildschirm. Mittels Drücken der OK-Taste (15) können Sie direkt zu dieser Kamera wechseln. Sie können zwischen dem dauerhaft eingeschalteten Display und dem strahlungsarmen VOX-Modus wählen. Hierzu wählen Sie den gewünschten Modus über die Pfeiltasten-Navigation und bestätigen mit der OK-Taste (15). Im VOX-Modus schaltet sich der Bildschirm automatisch ein, sobald die Kamera Geräusche aufnimmt und schaltet sich automatisch ab, sobald das Baby keine Geräusche mehr von sich gibt. Hierzu können Sie selbst auswählen, mit welcher Verzögerung (zwischen 30 Sekunden und 3 Minuten) der Bildschirm abschalten soll. 10 Sekunden vor Abschaltung des Bildschirms erscheint ein Hinweis dazu auf dem Display. Der VOX-Modus verringert die Strahlung der Kamera auf ein Minimum und reduziert den Batterieverbrauch des Displays. Im Dauerbetrieb des Bildschirms bleibt dieser dauerhaft eingeschaltet. Sie können wählen, ob Alarmtöne und ein Tastenton wiedergegeben werden soll. Hier können Sie das Zeitintervall einstellen, dass zwischen den Fütterungsalarmen liegen soll. Wählen Sie 1 der 5 verfügbaren Sensitivitätsstufen des Mikrofons, das die Geräusche Ihres Kindes erkennt. Je höher der eingestellte Wert, umso sensitiver reagiert das Mikrofon auf Geräusche. Wählen Sie 1 der 5 verfügbaren Sensitivitätsstufen der Kamera, die die Bewegung Ihres Kindes erkennt. Je höher der eingestellte Wert, umso sensitiver reagiert die Kamera auf Bewegungen Wählen Sie 1 der 5 verfügbaren Helligkeitsstufen. In diesem Menüpunkt stehen Ihnen folgende drei Auswahlmöglichkeiten zur Verfügung: Sprache Wählen Sie zwischen den Sprachen Deutsch oder Englisch. Nachtsichtmodus Wenn das Umfeld der Kamera zu dunkel wird, geht diese automatisch in den Nachtsichtmodus über und sendet nur noch schwarz/weiß. In diesem Menüpunkt können Sie einstellen, bei welcher Helligkeitsstufe der Nachtsichtmodus aktiviert werden soll. Auf Werkseinstellungen zurücksetzen Wenn Sie diesen Menüpunkt wählen, werden alle Einstellungen auf Werkseinstellungen zurückgesetzt, die Kopplung bleibt aber bestehen Symbole A) Signalstärke: Je weiter das Display und die Kamera voneinan- der entfernt sind, desto schwächer ist das Sig- nal und es werden weniger Balken angezeigt. Ist die Kamera außerhalb der Reichweite, wird das deutlich auf dem Bildschirm angezeigt, die Geräuschpegelanzeige beginnt zu blinken und ein akustischer Alarm ertönt bis eine Verbin- dung wiederhergestellt werden kann. Bei schwächerem Signal kann es vereinzelt zu Stillständen des Bildes kommen. B) Kameranummer: Nummer der Kamera, die aktuell auf dem Bild- schirm gezeigt wird. C) Bewegungsalarm Das Symbol zeigt an, dass der Bewegungsalarm aktiv ist. D) Zoom Wenn die Zoom Funktion aktiviert ist, erscheint dieses Symbol und das Bild ist 2-fach vergrö- ßert. E) Drehung Wird dieses Symbol angezeigt, so ist der Bild- schirm um 180° gedreht. F) Akkustandsanzeige Hier wird der Zustand des Akkus angezeigt. Wenn der Akkustand unter 20% fällt, fängt das Symbol an zu blinken und ein akustischer Alarm ertönt. Beim Ladevorgang blinkt das Symbol und die Statusleuchte (16) leuchtet rot, bis der Akku komplett geladen ist. Ist dies erreicht, än- dert sich die Farbe der Statusleuchte und wird grün. G) Fütterungsalarm Bei eingeschaltetem Fütterungsalarm ist auf dem Display der Countdown zu sehen, der die Zeit bis zur nächsten Fütterung angibt. 5Garantie Bitte Kaufbeleg, Gebrauchsanleitung und Artikelnummer aufbewahren. Gewährleistungsansprüche oder Ansprüche aus Garantieversprechen sind ausschließlich mit dem Händler abzuwickeln. Alle technischen Daten, Informationen sowie Eigenschaften des in diesem Werk beschriebenen Produktes wurden nach bestem Wissen zusammengestellt und entsprechen dem Stand bei Veröffentlichung. Die von reer bereitgestellten Informationen sollten korrekt und zuverlässig sein. Die Firma reer übernimmt dennoch keinerlei Haftung für mögliche Fehler in diesem Dokument und behält sich das Recht vor, ohne vorherige Ankündigung, Änderungen am Produktdesign beziehungsweise an den Spezifikationen vorzunehmen. Ver- vielfältigung und Weitergabe von Informationen aus diesem urheberrechtlich geschützten Werk in irgendeiner Form oder auf irgendeine Weise, grafisch, elektronisch oder mechanisch, durch Fotokopieren, Aufzeichnen auf Band oder Speichern in einem Datenabfragesystem, auch auszugsweise, bedürfen einer vorherigen schriftlichen Genehmigung der Firma reer. Hinweis zum Umweltschutz Dieses Produkt darf am Ende seiner Lebensdauer nicht über den normalen Hausmüll entsorgt werden, sondern muss an einer Sammelstelle für das Recycling von elektrischen Geräten abgegeben werden. Das Symbol auf dem Produkt, in der Gebrauchsanleitung oder auf der Verpackung weist darauf hin. Die Werk- stoffe sind gemäß ihrer Kennzeichnung wiederverwendbar. Mit der Wiederverwendung, der stofflichen Verwertung oder anderen Formen der Verwertung von Altgeräten, leisten Sie einen wichtigen Beitrag zum Schutze unserer Umwelt. Bitte fragen Sie bei Ihrer Gemeindeverwaltung nach der zuständigen Entsorgungsstelle. reer GmbH Muehlstr. 41 • 71229 Leonberg • Germany www.reer.de Betrieb in folgenden Ländern gestattet: DE, CH, AT, IT, FR, BE, NL, ES, LU, GR, HU, CZ, SI, PL, CY, DK, FI, IS, LI, LT, NO, RO, SE, SK, TR Hiermit erklärt die reer GmbH, dass der Funkanlagentyp BabyCam (Art.Nr.: 80420) der Richtlinie 2014/53/EU entspricht. Der vollständige Text der EU-Konformitätserklärung ist unter der folgenden Internetadresse verfügbar: http://www.reer.de Rev. 015019 Reinigung und Wartung Ziehen Sie immer die Netzteile aus der Netzsteckdose, bevor Sie das Gerät reinigen. Verwenden Sie ausschließlich ein leicht feuchtes Tuch. Tauchen Sie das Gerät nicht in Wasser. Benutzen Sie keinerlei chemische Reinigungsmittel. Dieses Produkt erfordert keine spezielle Wartung. Reparaturen am Gerät dürfen nur von einem Fachmann durchgeführt werden. Problem Mögliche Ursachen Maßnahme Kein Audio oder Video Signal wird übertragen • Sensibilität des Mikrofons der Kamera ist zu gering

• Stromversorgung der Kamera ist nicht gewähr- leistet

• Anpassen der Sensitivität im Menü

• Prüfung der Stromversorgung Dauerhafte Übertragung • Sensibilität des Mikrofons der Kamera ist zu hoch

• Dauerbetrieb des Bildschirms ist aktiviert ohne Auto-Aus

• Anpassen der Sensitivität im Menü

• Zeitlimit für Dauerbetrieb setzen oder VOX-Modus aktivieren Konstanter Reichweiten-Alarm • Kamera ist ausgeschaltet oder Stromversorgung nicht gewährleistet

• Distanz zwischen beiden Einheiten ist zu groß

• Die Kopplung ist fehlerhaft oder nicht mehr ge- währleistet

• Anschalten der Kamera oder Prüfung der Stromver- sorgung

• Distanz zwischen den Einheiten verringern.

• Kopplung erneut durchführen Unsauberes Bild oder Bildstillstände oder plötz- liches schwarz/weiß Bild

• Reichweitenlimit erreich

• Helligkeit am Kamerastandort zu gering, Kamera schaltet in den Nachtsichtmodus

• Interferenzen mit anderen elektronischen Gerä- ten, z.B. WiFi-Router, Mikrowelle…

• Distanz zwischen den Einheiten verringern

• Helligkeitsempfindlichkeit im Menü anpassen oder Helligkeit am Kamerastandort erhöhen

• Größere Distanz zu anderen elektronischen Geräten schaffen, nicht benutzte Geräte, wenn möglich aus- schalten statt in den Stand-By Display zeigt schwache Batterie an • Eingebauter Akku ist leer

• Dauerbetrieb des Bildschirms ist aktiviert ohne Auto-Aus

• Laden Sie die Display-Einheit mit dem mitgelieferten Ladekabel

• Zeitlimit für Dauerbetrieb setzen oder VOX-Modus aktivieren Lautsprecher der Display-Einheit gibt keinen Ton von sich

• Lautsprecher ist stummgeschaltet • Lautstärke über Taste erhöhen Zu kleine Reichweite • Zu viele Signalstörungen zwischen Kamera und Display
