INSTRUKCJA OBSŁUGI BabyCam L 80430 Reer

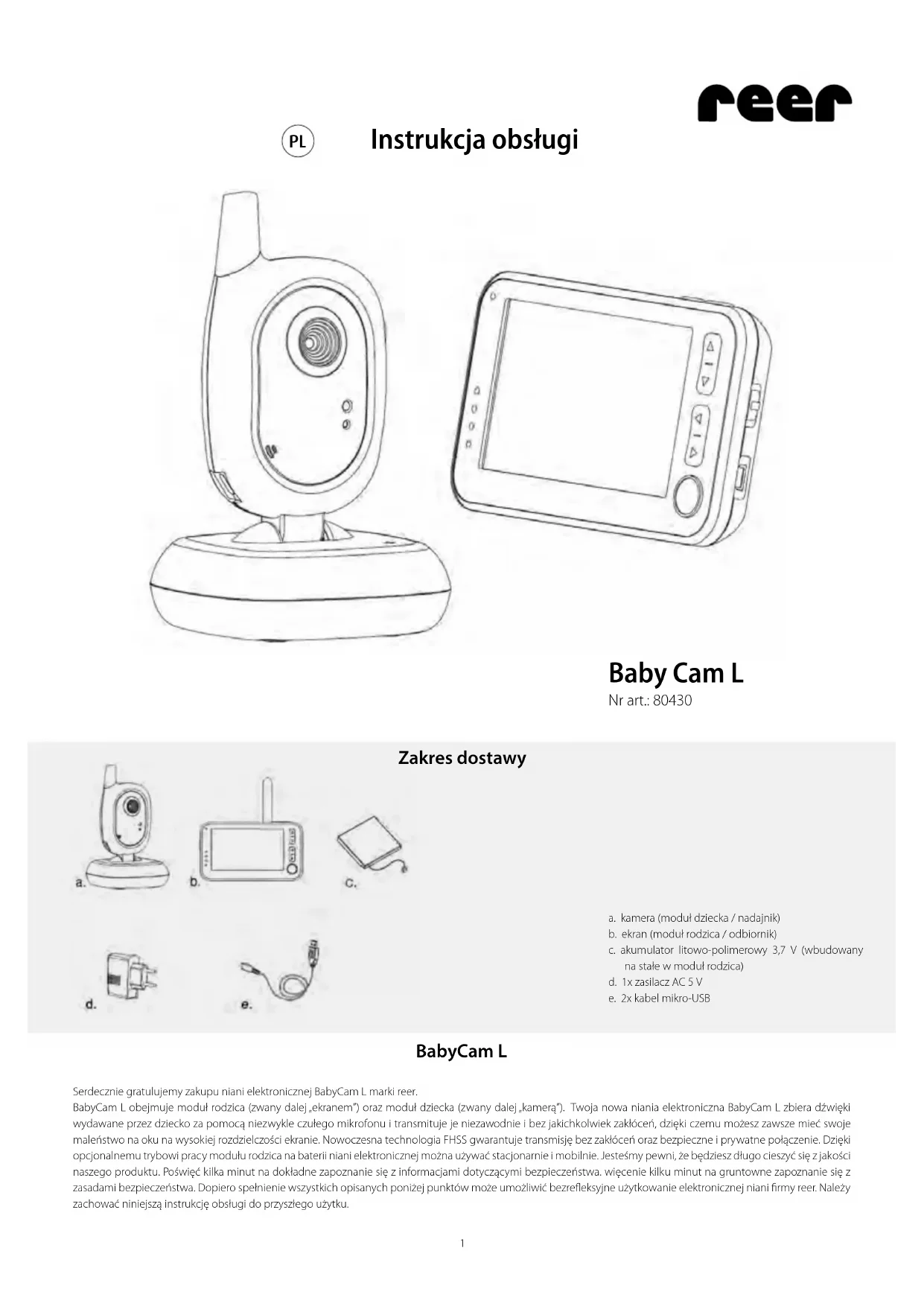

• De camera en het display verplaatsen Problemen oplossen 6Instrukcja obsługi Zakres dostawy BabyCam L Serdecznie gratulujemy zakupu niani elektronicznej BabyCam L marki reer. BabyCam L obejmuje moduł rodzica (zwany dalej „ekranem”) oraz moduł dziecka (zwany dalej „kamerą”). Twoja nowa niania elektroniczna BabyCam L zbiera dźwięki wydawane przez dziecko za pomocą niezwykle czułego mikrofonu i transmituje je niezawodnie i bez jakichkolwiek zakłóceń, dzięki czemu możesz zawsze mieć swoje maleństwo na oku na wysokiej rozdzielczości ekranie. Nowoczesna technologia FHSS gwarantuje transmisję bez zakłóceń oraz bezpieczne i prywatne połączenie. Dzięki opcjonalnemu trybowi pracy modułu rodzica na baterii niani elektronicznej można używać stacjonarnie i mobilnie. Jesteśmy pewni, że będziesz długo cieszyć się z jakości naszego produktu. Poświęć kilka minut na dokładne zapoznanie się z informacjami dotyczącymi bezpieczeństwa. więcenie kilku minut na gruntowne zapoznanie się z zasadami bezpieczeństwa. Dopiero spełnienie wszystkich opisanych poniżej punktów może umożliwić bezreeksyjne użytkowanie elektronicznej niani rmy reer. Należy zachować niniejszą instrukcję obsługi do przyszłego użytku. Baby Cam L Nr art.: 80430 a. kamera (moduł dziecka / nadajnik) b. ekran (moduł rodzica / odbiornik) c. akumulator litowo-polimerowy 3,7 V (wbudowany na stałe w moduł rodzica) d. 1x zasilacz AC 5 V e. 2x kabel mikro-USB

1Dane techniczne Wskazówki dotyczące bezpieczeństwa ! Przed każdym użyciem skontrolować urządzenie pod kątem widocznych uszkodzeń. W przypadku stwierdzenia uszkodzeń, nie należy korzystać z tego urządzenia. ! Korzystać wyłącznie z ładowarek i zasilaczy dołączonych do zestawu. Upewnić się, że napięcie robocze gniazdka wtyczkowego nadaje się do użytku z zasilaczem. Upewnić się, zwłaszcza w przypadku wyjazdów zagranicznych, że lokalne napięcie sieciowe odpowiada określonemu napięciu urządzeń lub zasilaczy ! Nie otwierać urządzenia ani zasilacza – może to prowadzić do porażenia prądem. W razie wadliwego działania urządzenia NIE należy próbować samodzielnie rozwią- zać problemu. W takim przypadku należy zwrócić się do sprzedawcy. ! Unikać kontaktu metalowych przedmiotów z kontaktami baterii lub przewodu zasilającego urządzeń. ! Produkt nie jest zabawką! Dzieci nie mogą bawić się urządzeniem. UWAGA! Niania elektroniczna została stworzona wyłącznie jako środek pomocniczy służący do nadzoru dzieci. Nie zastępuje on jednak obowiązku nadzoru rodzicielskiego ani nie może być traktowany jako wyrób medyczny! Wskazówki dotyczące bezpieczeństwa podczas instalacji: ! Stawiać stację dziecka zawsze poza zasięgiem dzieci (min. odstęp wynosi 1 metr). ! Nie stawiać stacji w łóżeczku niemowlęcia/dziecka lub w kojcu ! Aby wyeliminować ryzyko uduszenia kablem, należy zabezpieczyć kabel tak, aby znajdował się poza zasięgiem dzieci. Nie należy korzystać z przedłużaczy ! Aby zapewnić możliwie najlepszą transmisję, urządzenia powinny być ustawione na równej powierzchni na podwyższeniu ! NIE ustawiać odbiornika w pobliżu urządzeń radiowych lub mikrofalówek. Promieniowanie emitowane przez te urządzenia może znacząco pogorszyć odbiór. ! Nie korzystać z urządzeń w pobliżu wody lub wilgotnych miejsc. Nie zanurzać urządzeń w wodzie. ! Nie płukać urządzeń pod bieżącą wodą ! Nie nakrywać produktu ręcznikami, ubraniami lub kocami. ! Unikać skrajnie wysokich temperatur i bezpośredniego promieniowania słonecznego. ! Gniazdko do podłączenia zasilacza musi znajdować się w pobliżu niani elektronicznej w miejscu łatwo dostępnym w każdej chwili. ! Odłączenie urządzenia od sieci zapewnia wyłącznie wyjęcie wtyczki zasilacza z gniazdka. Technologia Technologia cyfrowa FHSS z modulacją FSK Częstotliwość 2,4 GHz Nadajnik – moduł dziecka / kamera Zasilanie przy pomocy zasilacza Odbiornik – moduł rodzica / ekran Zasilanie przy pomocy zasilacza lub opcjonalnie akumulatora litowo-polimerowego 3,7 V 1400 mAh (wbudo

wanego w moduł rodzica)

nput 100 – 240 V / 50 Hz / 0.15 A max. Output 5 V / 1000 mA max. Moc nadawania TX: 17 dBm / RX: 17dBm Pole widzenia obiektywu 50° Zasięg Do 300m Długość przewodu 1,50 m Temperatura robocza 0°C – +50°C Maksymalny czas pracy baterii modułu rodzica (w trybie czuwania) Do 17 godzin 2Opis urządzenia Kamera (moduł dziecka / nadajnik) Ekran (moduł rodzica / odbiornik) Uruchomienie 1. Przed pierwszym użyciem całkowicie naładuj akumulator modułu rodzica, aż wskaźnik poziomu baterii na ekranie pokaże pełne naładowanie.

2. Podłącz do kamery dołączony do urządzenia zasilacz.

3. Ustaw kamerę na stabilnym stole lub zamontuj na ścianie.

4. Włącz kamerę przyciskiem wł./wył. (2). Lampka kontrolna (4) zaświeci się na zielono.

5. Włącz ekran przyciskiem wł./wył. (8). Kontrolka stanu (16) zaświeci się na zielono. Jeżeli kontrolka świeci na czerwono, poziom naładowania akumulatora jest niski i należy naładować moduł rodzica. 6. Dzięki fabrycznemu sparowaniu urządzeń na ekranie wyświetli się obraz z kamery, a przez głośnik będzie słychać dźwięk. Jeżeli tak się nie dzieje, postępuj zgodnie z opisem z sekcji Dodawanie/usuwanie kamer.

2. przycisk wł./wył.

6. przycisk do parowania urządzeń

7. Micro USB złącze zasilania

8. przycisk wł./wył.

9. wykrywanie ruchu wł./wył. (tryb zwykły) / w

10. przypomnienia o karmieniu (tryb zwykły) / w

dół menu (tryb menu)

11. 2-krotny zoom wł./wył. (tryb zwykły) / w lewo

12. obracanie obrazu wł./wył. (tryb zwykły) / w

14. regulacja głośności

16. kontrolka stanu (tryb pracy / ładowania)

17. wskaźnik poziomu dźwięku

20. Micro USB złącze zasilania

21. przycisk do parowania urządzeń

3Dostępne funkcje Kamera 1. Gdy dziecko się uspokaja i przestaje wydawać dźwięki, kamera przestaje transmitować obraz. Kamera przechodzi w tryb czuwa- nia i włącza się z powrotem, gdy urządzenie wykryje dźwięki. Minimalizuje to poziom napromieniowania dziecka. 2. Przy odpowiednim oświetleniu kamera transmituje na ekran obraz kolorowy. Gdy w pomieszczeniu jest za mało światła, kamera automatycznie przełącza się na tryb nocny. W takiej sytuacji transmitowany obraz jest czarno-biały.

3. Kamerę można ręcznie ustawić pod odpowiednim kątem, by zapewnić jak najlepszy widok na dziecko.

Dodawanie/usuwanie kamer

1. Włącz moduł rodzica i kamerę, którą chcesz połączyć.

2. Za pomocą cienkiego przedmiotu krótko wciśnij przycisk do parowania urządzeń (21) na module rodzica.

3. Dodawanie: Za pomocą strzałek wybierz opcję Dodaj kamerę i zatwierdź ją przyciskiem OK (15). Usuwanie: Za pomocą strzałek wybierz opcję Usuń kamerę i zatwierdź ją przyciskiem OK.

4. Za pomocą strzałek wybierz kamerę, którą chcesz dodać lub usunąć. Zatwierdź swój wybór przyciskiem OK (15).

5. W ciągu 30 sekund wciśnij przycisk do parowania urządzeń (6) umieszczony z tyłu kamery, a następnie poczekaj ok. 5 sekund. Skuteczne sparowanie zostanie potwier- dzone podwójnym piknięciem i komunikatem na ekranie. Jeżeli parowanie nie powiedzie się, powtórz kroki 2-5. 6. Jeżeli chcesz sparować kilka kamer, powtórz te kroki dla każdej z nich. Uwaga: Jeżeli wybierzesz już zajęte miejsce zapisu, istniejące dane zostaną nadpisane. Ekran 1. Gdy kontrolka (16) zacznie migać na zielono, oznacza to, że rozładował się akumulator wbudowany w moduł rodzica. Należy wtedy naładować ekran. 2. Ustaw głośność za pomocą przycisków do regulacji głośności (14). Poziom głośności wyświetli się na ekranie w formie paska. Aby całkowicie wyciszyć głośnik, zmniej- szaj głośność przyciskiem tak długo, aż wyświetli się symbol X. Aby ponownie włączyć dźwięk, zwiększaj głośność przyciskiem tak długo, aż ustawisz odpowiedni poziom dźwięku. 3. W razie potrzeby moduł rodzica można ustawić na płaskiej powierzchni (np. stole). W tym celu wystarczy rozłożyć nóżkę umieszczoną z tyłu ekranu.

4. W trybie zwykłym kamery przyciski 9-12 odpowiadają za następujące funkcje:

Alarm ruchu Wciśnij krótko przycisk funkcyjny (9), aby włączyć alarm ruchu. Na ekranie pojawi się odpowiedni symbol. Gdy kamera wykryje ruch, na module ro- dzica pojawi się transmisja i rozlegnie się sygnał dźwiękowy. Alarm karmienia Wciśnięcie przycisku funkcyjnego (10) rozpoczyna odliczanie do czasu następnego karmienia dziecka. Gdy odliczanie dobiegnie końca, włączy się alarm, który można wyłączyć poprzez wciśnięcie dowolnego przyci- sku. Odstęp czasu między karmieniami można ustawić w menu w punk- cie Karmienie. Zoom Przycisk funkcyjny (11) umożliwia włączanie i wyłączanie 2-krotnego zbli- żenia obrazu wyświetlanego na module rodzica. Obracanie Przycisk (12) umożliwia obrócenie obrazu wyświetlanego na module ro- dzica o 180°. 5. Krótkie wciśnięcie przycisku menu (13) otwiera menu główne. Strzałki służą do nawigacji i wybierania pozycji menu. Wciśnięcie przycisku „OK” (15) zatwierdza wybór i otwiera wybrane podmenu. Ponowne wciśnięcie przycisku menu umożliwia wyjście z wybranego menu do poprzedniego widoku lub menu głównego. 4Menu Jeżeli moduł rodzica połączony jest z więcej niż jedną kamerą, możesz tutaj wybrać kamerę, z której chcesz oglądać transmisję. Za pomocą strzałek wybierz opcję Kamera i zatwierdź wybór przyciskiem OK (15). Możesz teraz wybrać kamerę (1,2,3,4, Scan), z której chcesz oglądać transmisję, a następnie zatwierdzić wybór przyciskiem OK. Jeżeli w trybie VOX wybierzesz opcję Scan, moduł rodzica przeskanuje wszystkie podłączone do niego kamery pod kątem sygnału. Jeżeli jakaś kamera wykryje dźwięk, obraz z niej będzie wyświetlał się na module rodzica, aż dźwięk ustanie.W trybie VOX co 10 sekund zmienia się kamera, z której obraz wyświetlany jest na module rodzica. Jeżeli jakaś kamera wykryje dźwięk, obraz z niej będzie wyświetlał się na module rodzica, aż dźwięk ustanie. Jeżeli kilka kamer wykryje dźwięki, na ekranie pojawi się odnośnik do kolejnej kamery. Wciśnięcie przycisku OK (15) spowoduje zmianę na obraz z tej kamery. Możesz wybrać tryb z ciągle włączonym ekranem lub tryb VOX o obniżonym stopniu promieniowania. Odpowiedni tryb można wybrać przy pomocy strzałek i zatwierdzić go przyciskiem OK (15). Tryb VOX sprawia, że wyświetlacz automatycznie włącza się po wykryciu dźwięków przez kamerę i wyłącza się, gdy dziecko przestanie wydawać z siebie dźwięki. Możesz ustawić czas opóźnienia (od 30 sekund do 3 minut), po jakim wyświetlacz ma się wyłączyć. 10 sekund przed wyłą- czeniem wyświetlacza na ekranie pojawi się stosowny komunikat. Tryb VOX minimalizuje promieniowanie emitowane przez kamerę i zmniejsza zużycie baterii ekranu. W trybie pracy ciągłej wyświetlacz włączony jest na stałe. Możesz wybrać, czy mają się rozlegać dźwięki alarmu i przycisków. Tutaj możesz ustawić odstęp czasu między przypomnieniami o karmieniu. Na skali od 1 do 5 ustaw poziom czułości mikrofonu, który wykrywa dźwięki wydawane przez dziecko. Im wyższą wartość ustawisz, tym bardziej mikrofon będzie wyczulony na dźwięki. Wybierz 1 z 5 dostępnych poziomów czułości kamery, która wykrywa ruchy dziecka. Im wyższa ustawiona wartość, tym bardziej czuła kamera reaguje na ruchy. Na skali od 1 do 5 ustaw poziom jasności. W tym punkcie menu masz do dyspozycji trzy opcje: Język Do wyboru masz język niemiecki i angielski. Tryb nocny Gdy otoczenie kamery jest zbyt ciemne, kamera automatycznie przełącza się w tryb nocny i transmituje obraz czarno-biały. W tym punkcie menu możesz ustawić poziom jasności, przy którym ma się włączyć tryb nocny. Przywróć ustawienia fabryczne Wybranie tej opcji spowoduje przywrócenie ustawień roboczych przy zachowaniu sparowania urządzeń. Symbole A) Moc sygnału: Im bardziej ekran i kamera są od siebie oddalo- ne, tym słabszy jest sygnał i mniej kresek zasięgu wyświetla się na ekranie. Gdy kamera jest poza zasięgiem, jest to wyraźnie widoczne na ekranie, wskaźnik poziomu dźwięku zaczyna migać i roz- lega się alarm dźwiękowy, który utrzymuje się do momentu przywrócenia połączenia. W przypad- ku słabego sygnału może czasem dochodzić do zacinania się obrazu. B) Numer kamery: Numer kamery, z której obraz jest aktualnie wy- świetlany na ekranie. C) Alarm ruchu Ten symbol oznacza, że alarm ruchu jest włączo- ny. D) Zoom: Gdy aktywowana jest funkcja zoomu, na ekranie pojawia się ten symbol, a obraz zostaje powięk- szony 2-krotnie. E) Obracanie Ten symbol oznacza, że ekran jest obrócony o 180°. F) Wskaźnik poziomu akumulatora: Tutaj widoczny jest stan akumulatora. Gdy po- ziom jego naładowania spada poniżej 20 %, sym- bol zaczyna migać i rozlega się alarm dźwiękowy. Podczas ładowania symbol miga, a kontrolka (16) świeci na czerwono do czasu całkowitego nała- dowania akumulatora. Gdy akumulator jest nała- dowany, kolor kontrolki zmienia się na zielony. G) Alarm karmienia Przy włączonym alarmie karmienia na wyświetla- czu widoczny jest zegar odliczający czas do na- stępnego karmienia. 5Gwarancja Proszę zachować dowód zakupu, instrukcję obsługi i numer artykułu. Roszczenia gwarancyjne lub roszczenia z tytułu przyrzeczenia gwarancyjnego mogą być dochodzone wyłącznie od sprzedawcy. Wszystkie dane techniczne, informacje a także cechy produktu opisanego w tym dokumencie zostały opracowane według naszej najlepszej wiedzy i zgodnie ze stanem obowiązującym w trakcie publikacji. Informacje przygotowane przez rmę reer są poprawne i wiarygodne. Firma nie ponosi jednak żadnej odpowiedzialności za ewentualne błędy znajdujące się w tym do- kumencie i zastrzega sobie prawo do wprowadzania niezapowiedzianych zmian do konstrukcji produktu w odniesieniu do specykacji. Powielanie i rozpowszechnianie informacji zawartych w tym chronionym prawem autorskim dokumencie w jakiejkolwiek formie lub na jakikolwiek sposób graczny, elektroniczny lub mechaniczny, kserując, nagrywając na taśmę lub zapisując w systemie przeglądania danych (także w sposób fragmentaryczny) wymagają wcześniejszej pisemnej zgody rmy reer. Wskazówki dotyczące ochrony środowiska Po zakończeniu okresu eksploatacji produktu nie wolno pozbywać się wraz z odpadami domowymi, należy natomiast oddać go do punktu zbiórki urządzeń elektronicznych do odzysku. Na tę konieczność wskazuje symbol na produkcie, w instrukcji obsługi lub na opakowaniu. Materiały można wykorzystać wtórnie zgodnie z ich oznaczeniami. Dzięki ponownemu wykorzystaniu, odzyskowi materiałowemu lub innym formom recyclingu starych urządzeń przyczyniają się Państwo w znaczący sposób do ochrony środowiska. Więcej informacji na temat lokalnych punktów zbiórki można uzyskać w urzędzie gminy. reer GmbH Muehlstr. 41 • 71229 Leonberg • Germany www.reer.de Urządzenie dopuszczone do użytku w następujących krajach: DE, CH, AT, IT, FR, BE, NL, ES, LU, GR, HU, CZ, SI, PL, CY, DK, FI, IS, LI, LT, NO, RO, SE, SK, TR Reer GmbH niniejszym oświadcza, że typ urządzenia radiowego BabyCam L (nr art.: 80430) jest zgodny z dyrektywą 2014/53/UE. Pełny tekst deklaracji zgodności UE jest dostępny pod następującym adresem internetowym: http://www.reer.de Rev. 015019 Czyszczenie i konserwacja Przed czyszczeniem urządzenia odłączyć zasilacze od gniazdka. Do czyszczenia korzystać wyłącznie z lekko wilgotnej szmatki. Nie zanurzać urządzenia w wodzie. Nie używać chemicznych środków czyszczących. Produkt nie wymaga specjalnej konserwacji. Naprawa urządzenia może być przeprowadzana wyłącznie przez fachowca. Problem Możliwe przyczyny Działanie Brak sygnału audio lub wideo • • za niska czułość mikrofonu kamery

• • kamera niepodłączona do zasilania

• • zmień ustawienia czułości w menu

• • sprawdź podłączenie zasilania Ciągła transmisja • za wysoka czułość mikrofonu kamery

• włączony tryb ciągły ekranu bez automatycznego wyłączania

• zmień ustawienia czułości w menu

• ustaw limit czasu dla trybu ciągłego lub włącz tryb VOX // wciśnij przycisk 8 Ciągły alarm wywołany brakiem zasięgu • kamera jest wyłączona lub niepodłączona do za- silania

• odległość między modułami jest za duża

• połączenie jest nieprawidłowe lub zostało przer- wane

• włącz kamerę lub sprawdź podłączenie zasilania

• zmniejsz odległość między modułami

• przeprowadź na nowo parowanie urządzeń Nieostry lub skaczący obraz albo nagłe przełączanie na obraz czarno-biały

• osiągnięto limit zasięgu

• za słabe oświetlenie miejsca, w którym stoi kamera – kamera włącza tryb nocny

• zakłócenia wywoływane przez inne urządzenia elektroniczne, np. router od Wi-Fi, mikrofalówkę

• zmniejsz odległość między modułami

• zmień ustawienia czułości światła w menu lub zwiększ oświetlenie miejsca, w którym stoi kamera

• odsuń inne urządzenia elektroniczne i w miarę możliwości wyłączaj nieużywane urządzenia zamiast zostawiać je w trybie czuwania Na ekranie wyświetla się niski stan baterii • wbudowany akumulator rozładował się

• włączony tryb ciągły ekranu bez automatycznego wyłączania

• naładuj moduł rodzica przy pomocy dołączonego ka- bla do ładowania

• ustaw limit czasu dla trybu ciągłego lub włącz tryb VOX Głośnik na module rodzica nie wydaje dźwięków • głośnik jest wyciszony • zwiększ głośność przyciskiem Za mały zasięg • • za dużo zakłóceń sygnału między kamerą a ekra- nem

• zmień umiejscowienie kamery i ekranu Usuwanie problemów:
