NÁVOD K OBSLUZE BabyCam L 80430 Reer

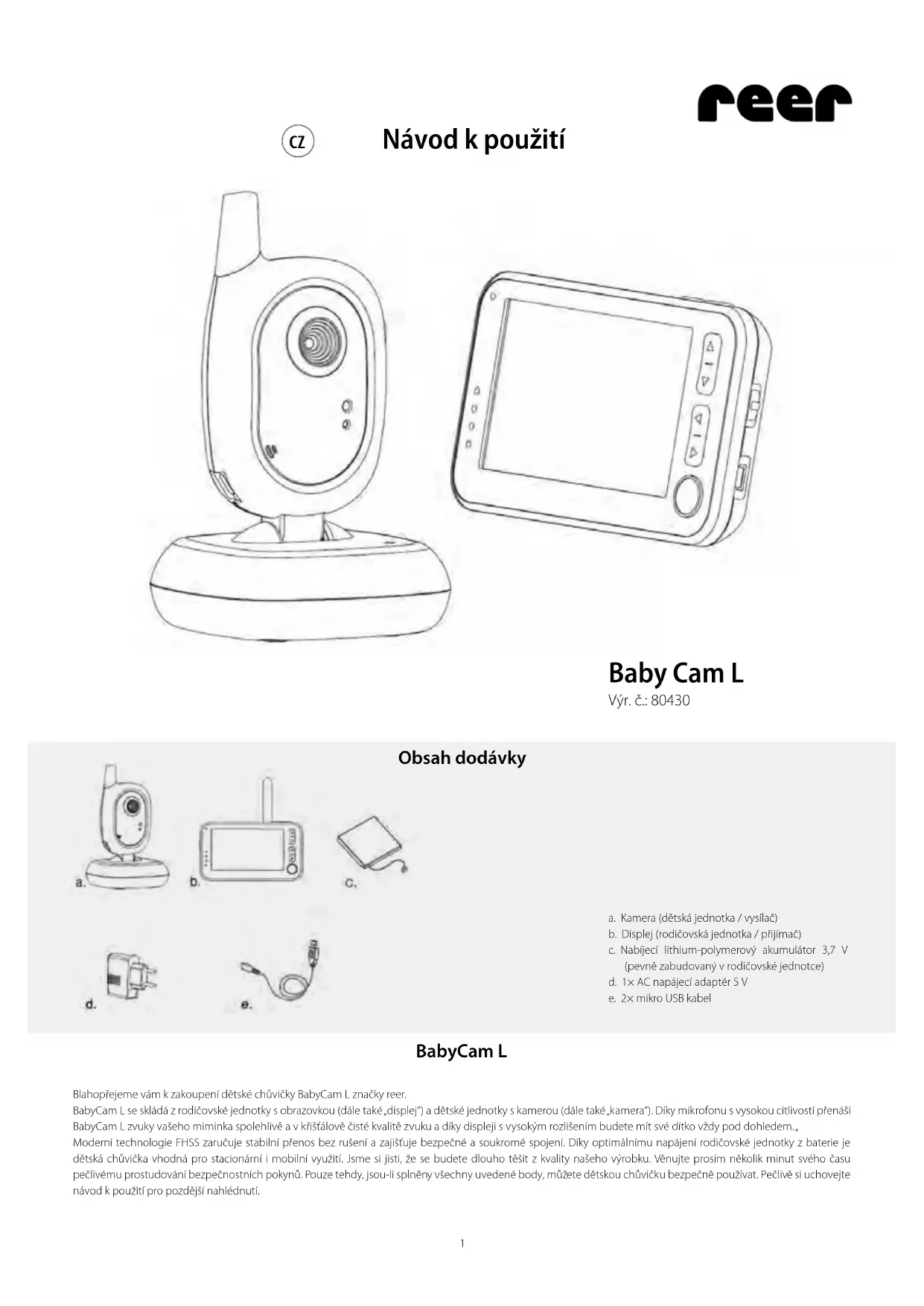

• Reposition the camera and display Troubleshooting 6Návod kpoužití Obsah dodávky BabyCam L Blahopřejeme vám k zakoupení dětské chůvičky BabyCam L značky reer. BabyCam L se skládá z rodičovské jednotky s obrazovkou (dále také „displej“) a dětské jednotky s kamerou (dále také „kamera“). Díky mikrofonu s vysokou citlivostí přenáší BabyCam L zvuky vašeho miminka spolehlivě a v křišťálově čisté kvalitě zvuku a díky displeji s vysokým rozlišením budete mít své dítko vždy pod dohledem. „ Moderní technologie FHSS zaručuje stabilní přenos bez rušení a zajišťuje bezpečné a soukromé spojení. Díky optimálnímu napájení rodičovské jednotky z baterie je dětská chůvička vhodná pro stacionární i mobilní využití. Jsme si jisti, že se budete dlouho těšit z kvality našeho výrobku. Věnujte prosím několik minut svého času pečlivému prostudování bezpečnostních pokynů. Pouze tehdy, jsou-li splněny všechny uvedené body, můžete dětskou chůvičku bezpečně používat. Pečlivě si uchovejte návod k použití pro pozdější nahlédnutí. Baby Cam L Výr. č.: 80430 a. Kamera (dětská jednotka / vysílač) b. Displej (rodičovská jednotka / přijímač) c. Nabíjecí lithium-polymerový akumulátor 3,7 V (pevně zabudovaný v rodičovské jednotce) d. 1× AC napájecí adaptér 5 V e. 2× mikro USB kabel

1Technická data Bezpečnostní pokyny ! Před každým použitím zkontrolujte, zda přístroj nemá zjevné známky poškození. Pokud zjistíte poškození, nesmíte přístroj používat. ! Používejte pouze nabíječky a síťové zdroje poskytnuté jako součást dodávky. Zajistěte, aby provozní napětí zásuvky odpovídalo napětí síťového zdroje. Zkontrolujte, obzvláště na zahraniční cestě, jestli místní síťové napětí souhlasí s uvedeným napětím na přístrojích popř. síťových zdrojích. ! Přístroje a napájecí adaptéry je zakázáno rozebírat, neboť by mohlo dojít k úrazu elektrickým proudem. Pokud přístroj nepracuje správně, NEPOKOUŠEJTE SE problém vyřešit svépomocí. V takovém případě se prosím obraťte na prodejce, u kterého jste výrobek zakoupili. ! Zabraňte styku kovových předmětů s kontakty baterií a elektrického napájení na přístrojích. ! Tento výrobek není hračka! Nedovolte dětem hrát si s tímto přístrojem. POZOR! Tato dětská chůvička byla vyvinuta výhradně jako pomůcka k monitorování Vašeho dítěte. Nesmí být považována za náhradu povinnosti rodičovského dozoru, ani za lékařský přístroj! Bezpečnostní pokyny pro instalaci: ! Vždy umístěte dětskou jednotku mimo dosah dětí (minimální vzdálenost 1 metr). ! Nikdy nepokládejte dětskou chůvičku do dětské postýlky, nebo dětské ohrádky ! Pro zabránění uškrcení síťovým kabelem zabezpečte kabel mimo dosah dětí.Nepoužívejte prodlužovací kabely ! Pro zajištění co nejlepšího přenosu byste měli přístroje vždy umístit svisle a na vyvýšené místo. ! Neumisťujte přijímač v blízkosti rádia nebo mikrovlnné trouby. Vyzařování těchto přístrojů může silně rušit příjem. ! Nepoužívejte přístroje v blízkosti vody nebo na vlhkých místech. Neponořujte přístroje do vody. ! Neumývejte přístroje pod tekoucí vodou. ! Nezakrývejte dětskou chůvičku ručníkem, oblečením nebo dekou. ! Nevystavujte zařízení extrémně vysokým teplotám a přímému slunečnímu záření. ! Zásuvka pro připojení napájecího adaptéru se musí nacházet v blízkosti dětské chůvičky a musí být vždy dobře přístupná. ! Odpojení od elektrické sítě lze zaručit pouze tehdy, je-li kabel napájecího adaptéru vytažen ze zásuvky. Technologie Digitální FHSS s FSK modulací Frekvence 2,4 GHz Vysílač: dětská jednotka / kamera Napájení pomocí napájecího adaptéru Přijímač: rodičovská jednotka / displej Napájení pomocí napájecího adaptéru nebo volitelně z nabíjecího lithium-polymerového akumulátoru 3,7 V 1400 mAh (pevně zabudovaný v rodičovské jednotce) Input 100 – 240 V / 50 Hz / 0.15 A max. Output 5 V / 1000 mA max. Vysílací výkon TX: 17 dBm / RX: 17dBm Zorné pole objektivu 50° Dosah Až 300m Délka kabelu 1,50 m Provozní teplota 0°C – +50°C Maximální životnost baterie rodičovské jednotky (v pohoto

ž 17 hodin 2Popis přístroje Kamera (dětská jednotka / vysílač) Displej (rodičovská jednotka / přijímač) Uvedení do provozu 1. Před prvním použitím zcela nabijte akumulátor v rodičovské jednotce. Informaci o úplném nabití akumulátoru vám poskytne indikátor stavu nabití na displeji.

2. Připojte kameru pomocí dodaného napájecího adaptéru.

3. Postavte kameru na stabilní stůl nebo ji namontujte na stěnu.

4. Zapněte kameru stisknutím tlačítka ZAP/VYP (2). Indikátor provozního stavu (4) začne svítit zeleně.

5. Zapněte displej stisknutím tlačítka ZAP/VYP (8). Světelný indikátor stavu (16) začne svítit zeleně. Pokud světelný indikátor stavu svítí červeně, značí to nízký stav nabití akumulátoru a rodičovskou jednotku je třeba nabít. 6. Přístroje jsou již předem spárované, takže na obrazovce uvidíte obraz z kamery a uslyšíte zvuk z reproduktoru. Pokud tomu tak není, řiďte se prosím pokyny uvedenými v oddíle „Přidání/odebrání dalších kamer“ níže.

4. Indikátor provozního stavu

6. Tlačítko párování

7. Micro USB konektor napájení

9. Detekce pohybu ZAP/VYP (normální režim) /

Nahoru (režim nabídky)

10. Časovač krmení ZAP/VYP (normální režim) /

Dolů (režim nabídky)

11. 2násobný zoom ZAP/VYP (normální režim) /

Doleva (režim nabídky)

12. Otočit obraz ZAP/VYP (normální režim) / Do-

prava (režim nabídky)

13. Tlačítko nabídky

16. Světelný indikátor stavu (provozní režim /

17. Indikátor hladiny hluku

20. Micro USB konektor napájení

21. Tlačítko párování

3Funkční možnosti Kamera

1. Jakmile se vaše miminko uklidní a přestane vydávat zvuky, přestane kamera snímat. Kamera se přepne do pohotovostního

režimu, dokud opět nedetekuje hluk. Úroveň záření je tak snížena na minimum. 2. Při dostatečném osvětlení přenáší kamera na displej barevný obraz. Při nedostatku světla se automaticky aktivuje režim nočního vidění. V takovém případě je přenášen pouze černobílý obraz.

3. Kameru můžete manuálně natočit do libovolného úhlu, abyste lépe viděli na své miminko.

Přidání/odebrání dalších kamer

1. Zapněte rodičovskou jednotku a kameru, kterou chcete spárovat.

2. Tenkým předmětem krátce stiskněte tlačítko párování (21) na rodičovské jednotce.

3. Přidání: Pomocí šipek zvolte možnost Přidat kameru a potvrďte volbu stisknutím tlačítka OK (15). Odebrání: Pomocí šipek zvolte možnost Odebrat kameru a potvrďte volbu stisknutím tlačítka OK.“ 4. Pomocí šipek zvolte požadovanou kameru, kterou chcete přidat nebo odebrat, a potvrďte volbu stisknutím tlačítka OK (15). 5. Stiskněte nyní během 30 sekund tlačítko párování (6) na zadní straně kamery a počkejte asi 5 sekund. Úspěšné spárování bude následně potvrzeno dvojím pípnutím a hlášením na obrazovce. Nedojde-li k zobrazení potvrzujícího hlášení, zopakujte kroky 2–5. 6. Zopakujte výše uvedené kroky u všech kamer. Upozornění: Pokud zvolíte obsazené místo v paměti, budou existující údaje přepsány. Displej 1. Jakmile světelný indikátor stavu (16) na rodičovské jednotce začne blikat zeleně, je zabudovaný akumulátor vybitý. V takovém případě je nutné displej nabít. 2. Nastavte hlasitost pomocí tlačítka pro regulaci hlasitosti (14). Hlasitost bude zobrazena na displeji formou sloupcového grafu. Chcete-li vypnout zvuk reproduktoru, držte tlačítko pro snížení hlasitosti stisknuté tak dlouho, dokud se nezobrazí symbol Pro opětovné zapnutí zvuku reproduktoru držte tlačítko pro zvýšení hlasitosti stisknuté tak dlouho, dokud nedosáhnete požadované hlasitosti. 3. V případě potřeby můžete displej postavit na rovnou plochu (stůl atp.). Za tímto účelem vyklopte stojánek na zadní straně.

4. V normální režimu kamery mají tlačítka 9–12 následující funkce:

Pohybový alarm Stiskněte krátce funkční tlačítko (9) pro zapnutí pohybového alarmu. Na obrazovce se zobrazí příslušný symbol. Jakmile kamera detekuje pohyb, zahájí rodičovská jednotka přenos a následuje akustický signál. Připomenutí času krmení Po stisknutí tohoto funkčního tlačítka (10) se spustí odpočet, který udává čas do dalšího krmení vašeho miminka. Jakmile odpočet skončí, zazní výstražný signál, který lze vypnout stisknutím libovolného tlačítka. Časový interval mezi jednotlivými krmeními můžete nastavit v nabídce pod položkou Krmení. Zoom Pomocí tohoto funkčního tlačítka (11) můžete zapnout či vypnout 2ná- sobný zoom obrazu zobrazeného na rodičovské jednotce. Otočení Pomocí tohoto tlačítka (12) můžete obraz zobrazený na rodičovské jed- notce otočit o 180°. 5. Krátkým stisknutím tlačítka nabídky (13) se dostanete do hlavní nabídky. Pomocí šipek můžete zvolit požadovaný podbod. Stisknutím tlačítka OK (15) potvrdíte volbu a přejdete do příslušné podnabídky. Opětovným stisknutím tlačítka nabídky se z podnabídky vrátíte zpět do předcházející podnabídky, resp. do hlavní nabídky. 4Nabídka Je-li rodičovská jednotka spárována s více než jednou kamerou, můžete zde zvolit kameru, kterou chcete zobrazit. Pomocí šipek zvolte položku Kamera a potvrďte volbu stisknutím tlačítka OK (15). Nyní můžete pomocí šipek zvolit kameru (1, 2, 3, 4, Scan), kterou chcete zobrazit, a potvrdit volbu stisknutím tlačítka OK. Pokud jste zvolili nastavení Scan a pokud je zapnutý režim VOX, ověří rodičovská jednotka signál všech spárovaných kamer. Pokud některá z kamer detekuje hluk, zobrazí rodičovská jednotka obraz z této kamery, dokud hluk neustane. Při vypnutém režimu VOX zobrazuje rodičovská jednotka obraz ze spárovaných kamer střídavě po dobu 10 sekund. Pokud některá z kamer detekuje hluk, zobrazí rodičovská jednotka obraz z této kamery, dokud hluk neustane. Je-li hluk detekován několika kamerami současně, zobrazí se na obrazovce informace o dalších kamerách. Stisknutím tlačítka OK (15) můžete přepnout přímo na danou kameru.“ Můžete zvolit buď trvale zapnutý displej, nebo režim VOX s nízkou úrovní záření. To uděláte tak, že pomocí šipek zvolíte požadovaný režim a potvrdíte volbu stisknutím tlačítka OK (15). V režimu VOX se obrazovka automaticky zapne, jakmile kamera detekuje hluk, a opět se automaticky vypne, jakmile miminko přestane vydávat zvuky. Můžete si sami zvolit, s jakým zpožděním (30 sekund až 3 minuty) se obrazovka vypne. 10 sekund před vypnutím obrazovky se na displeji zo- brazí hlášení oznamující vypnutí. Režim VOX snižuje záření kamery na minimum a redukuje energetickou spotřebu displeje. V trvalém provozu zůstává obrazovka trvale zapnutá. Můžete zvolit, zda mají být aktivovány akustické výstražné signály a zvuk tlačítek. Zde můžete nastavit časový interval mezi připomenutími času krmení. Zvolte 1 z 5 dostupných úrovní citlivosti mikrofonu, který detekuje zvuky vašeho dítěte. Čím vyšší je nastavená hodnota, tím citlivěji reaguje mikrofon na hluk. Vyberte jednu z 5 dostupných úrovní citlivosti fotoaparátu, která detekuje pohyb dítěte. Čím vyšší je nastavená hodnota, tím citlivější kamera reaguje na pohyby. Zvolte 1 z 5 dostupných úrovní jasu. V této položce nabídky máte k dispozici následující tři možnosti: Jazyk Můžete zvolit německý nebo anglický jazyk. Režim nočního vidění Je-li v okolí kamery příliš velká tma, přepne se automaticky do režimu nočního vidění a vysílá pouze černobílý obraz. V této položce nabídky můžete nastavit, při jaké úrovni jasu se aktivuje režim nočního vidění. Obnovení továrních nastavení Pokud zvolíte tuto položku nabídky, budou všechna nastavení resetována na tovární nastavení. Zařízení však zůstanou spárovaná. Symboly A) Intenzita signálu: Čím větší je vzdálenost mezi displejem a ka- merou, tím slabší je signál a tím méně čárek je zobrazeno na displeji. Je-li kamera mimo dosah signálu, je tato skutečnost zřetelně indikována na obrazovce, začne blikat indikátor hladiny hluku a zazní akustický výstražný signál, dokud nedojde k opětovnému navázání spojení. V případě slabého signálu může ojediněle dochá- zet k zasekávání obrazu. B) Číslo kamery: Číslo kamery, která je aktuálně zobrazena na obrazovce. C) Pohybový alarm: Symbol udává, že je aktivní pohybový alarm. D) Zoom: Je-li aktivována funkce Zoom, zobrazí se tento symbol a obraz je dvojnásobně zvětšený. E) Otočení Pokud je zobrazen tento symbol, je obrazovka otočena o 180°. F) Indikátor stavu nabití akumulátoru: Zde je zobrazen stav nabití akumulátoru. Jakmile stav nabití akumulátoru klesne pod 20 %, začne tento symbol blikat a zazní akustický výstražný signál. Během nabíjení symbol bliká a světelný indikátor stavu (16) svítí červeně tak dlouho, do- kud není akumulátor plně nabitý. Poté se barva světelného indikátoru stavu změní na zelenou. G) Připomenutí času krmení Je-li zapnuto připomenutí času krmení, je na di- spleji vidět odpočet, který udává čas do dalšího krmení. 5Záruka Uschovejte, prosím, doklad okoupi, návod kpoužití a číslo výrobku. Záruční nároky nebo nároky v rámci garance je nutno řešit výlučně s prodejcem. Všechny technické údaje, informace a vlastnosti výrobku popsaného v tomto návodu odpovídají stavu našich znalostí v době jeho zveřejnění. Informace poskytnuté rmou reer by měly být správné a spolehlivé. Přesto rma nepřebírá odpovědnost za případné chyby vyskytující se v tomto dokumentu a vyhrazuje si právo změnit design výrobku, resp. jeho specikace bez předchozího upozornění. Rozmnožování a šíření informací ztohoto autorským zákonem chráněného dokumentu v jakékoliv formě nebo jakýmikoliv prostředky, gracky, elektronicky či mechanicky, pořizováním fotokopií, nahrávek nebo ukládáním do databází (a to ijen vpodobě výňatků) je podmíněno předchozím písemným souhlasem rmy reer. Upozornění k ochraně životního prostředí Tento výrobek se po skončení své životnosti nesmí odkládat do běžného domovního odpadu. Uživatel má povinnost odevzdat vysloužilý výrobek na sběrném místě určeném k recyklaci elektrospotřebičů. Na tuto povinnost upozorňuje symbol uvedený na výrobku, v návodu k použití a na obalu výrobku. Materiály jsou dle jejich označení znovu použitelné. Opakované používání, recyklace nebo jiné formy využití vysloužilých spotřebičů představují důležitý příspěvek kochraně našeho životního prostředí. Informace opříslušném sběrném místě Vám podá správa obce. reer GmbH Muehlstr. 41 • 71229 Leonberg • Germany www.reer.de Provoz je povolen v následujících zemích: DE, CH, AT, IT, FR, BE, NL, ES, LU, GR, HU, CZ, SI, PL, CY, DK, FI, IS, LI, LT, NO, RO, SE, SK, TR Společnost reer GmbH tímto prohlašuje, že typ rádiového zařízení BabyCam L (výr. č.: 80430) je v souladu s požadavky směrnice 2014/53/EU. Plné znění EU prohlášení o shodě je k dispozici na následující internetové adrese: http://www.reer.de Rev. 015019 Čištění a údržba Před čistěním přístroje vždy odpojte síťový zdroj z elektrické zásuvky. Používejte výhradně lehce navlhčený hadřík. Neponořujte přístroj do vody. Nepoužívejte chemické čisticí prostředky Tento výrobek nevyžaduje žádnou zvláštní údržbu. Opravy přístroje smějí provádět pouze kvalikovaní odborníci. Problém Možné příčiny Opatření Není přenášen žádný zvukový nebo obrazový signál

• Citlivost mikrofonu kamery je příliš nízká

• Není zajištěno napájení kamery

• Upravte citlivost v nabídce

• Zkontrolujte napájení Trvalý přenos • Citlivost mikrofonu kamery je příliš vysoká

• Je aktivován trvalý provoz obrazovky bez automa- tického vypnutí

• Upravte citlivost v nabídce

• Nastavte časový limit pro trvalý provoz nebo aktivujte režim VOX // Stiskněte tlačítko 8 Neustálý alarm (mimo dosah signálu) • Kamera je vypnutá nebo není zajištěno napájení kamery

• Vzdálenost mezi jednotkami je příliš velká

• Chyba při párování nebo zařízení již nejsou spáro- vaná

• Zapněte kameru nebo zkontrolujte napájení

• Zmenšete vzdálenost mezi jednotkami

• Proveďte znovu párování Nečistý obraz nebo zasekávání obrazu nebo náhlý černobílý obraz

• Bylo dosaženo maximální vzdálenosti

• Špatné světelné podmínky v okolí kamery, kamera se přepnula do režimu nočního vidění

• Interference s jinými elektronickými přístroji, např. s Wi-Fi routerem, mikrovlnnou troubou…

• Zmenšete vzdálenost mezi jednotkami

• Upravte citlivost na jas v nabídce nebo zvyšte jas v okolí kamery

• Zvětšete vzdálenost mezi dětskou chůvičkou a jinými elektronickými přístroji, nepoužívané přístroje pokud možno vypněte a nenechávejte je v pohotovostním režimu Displej zobrazuje symbol vybité baterie • Zabudovaný akumulátor je vybitý

• Je aktivován trvalý provoz obrazovky bez automa- tického vypnutí

• Nabijte displejovou jednotku pomocí dodaného na- bíjecího kabelu

• Nastavte časový limit pro trvalý provoz nebo aktivujte režim VOX Reproduktor displejové jednotky nevydává žádný zvuk
