Producttype	Draadloze videodeurbel met bel
Merk	Burg Wächter
Model	Door eGuard Video Bell DG8500
Wi-Fi-frequentieband	2,4 GHz
Wi-Fi-protocollen	802.11 b/g/n
Maximaal Wi-Fi-bereik	60 m in open veld
Wi-Fi-zendvermogen	< 100 mW
Radiofrequentieband (bel)	433 MHz – 434 MHz
Maximaal radiobereik	30 m
Voeding	Wisselspanning 8~20 V AC via bestaande deurbel
Ingebouwde batterij	Ja, wordt opgeladen via voeding
Kijkhoek	Niet gespecificeerd, groothoekcamera
Nachtzicht	Ja, passieve infraroodsensor (PIR)
Audio	Microfoon en luidspreker, duplexmodus
Opname	Op SD-kaart (niet meegeleverd) of smartphone
App	Tuya Smart (iOS/Android)
Meegeleverde accessoires	Schroevendraaier, draadloze bel, kabels, klemmen, pluggen, schroeven, beschermkap
Afmetingen (ca.)	Ongeveer 14 x 5 x 3 cm (schatting)
Gewicht (ca.)	Ongeveer 200 g (schatting)
Onderhoud en reiniging	Reinigen met een zachte, droge doek. Geen water of chemicaliën gebruiken.
Veiligheid	Stroom uitschakelen voor installatie. Gebruik een geschikte transformator 8~20 V AC.
Reserveonderdelen en repareerbaarheid	SD-kaart toegankelijk. Geen reserveonderdelen voorzien. Reparatie door een professional.
Bedrijfstemperatuur	Niet gespecificeerd, buitengebruik met zon-/regenbescherming

Veelgestelde vragen - Door eGuard Video Bell DG8500 Burg Wächter

Wat te doen als de LED-ring niet oplicht?

Controleer de wisselspanning op de contacten van de basisplaat met een multimeter. Zorg ervoor dat de deurbeltransformator 8~20 V AC levert en dat de aan/uit-schakelaar op ON staat.

Waarom mislukt de installatie van het apparaat?

Gebruik de nieuwste versie van de Tuya Smart-app. Schakel tijdelijk de 5 GHz Wi-Fi uit. Breng de module dichter bij de router of gebruik een Wi-Fi-repeater. Herstart het systeem door de resetknop 10 seconden ingedrukt te houden.

Er wordt geen opname gemaakt, waarom?

Controleer de vrije ruimte op de SD-kaart. Formatteer de SD-kaart in de app (Instellingen > Geheugenkaart). Vervang de SD-kaart als deze defect is.

De beeldkwaliteit is slecht, wat te doen?

De kwaliteit hangt af van de internetverbinding van de module en uw smartphone. Zorg voor een sterk Wi-Fi-signaal (maximaal bereik 60 m in open veld). Verminder storingen.

Te veel afbeeldingen of meldingen, hoe te verhelpen?

Verminder de gevoeligheid van de PIR-sensor in de app-instellingen (Instellingen > Passieve infraroodschakelaar). U kunt de detectie ook uitschakelen.

De bestaande bedrade bel werkt niet meer, waarom?

De module kan alleen een beperkte elektrische belasting schakelen. Als de bestaande bel deze limiet overschrijdt, vervang deze dan door een ander model of gebruik de meegeleverde draadloze bel.

De draadloze bel gaat niet af, wat controleren?

Controleer of de AA-batterijen correct zijn geplaatst en opgeladen zijn. Om de bel opnieuw te koppelen, houdt u de toets voor geluidsniveau/pairing 10 seconden ingedrukt en drukt u vervolgens kort op de deurbelknop op de module.

Hoe voeg ik een nieuw apparaat toe in de Tuya-app?

Open de app, tik op '+' of 'Apparaat toevoegen', selecteer 'Beveiligingssensor' en vervolgens 'Beveiligingscamera'. Volg de instructies om de module met de Wi-Fi te verbinden.

Hoe deel ik de toegang met een familielid?

Tik in de app op de module, vervolgens op de drie stippen rechtsboven. Selecteer 'Apparaat delen' en volg de instructies om een andere gebruiker uit te nodigen.

Hoe reset ik de module naar fabrieksinstellingen?

Houd de resetknop (onder de onderkant) ongeveer 10 seconden ingedrukt tot het systeem opnieuw opstart. De LED knippert ter bevestiging.

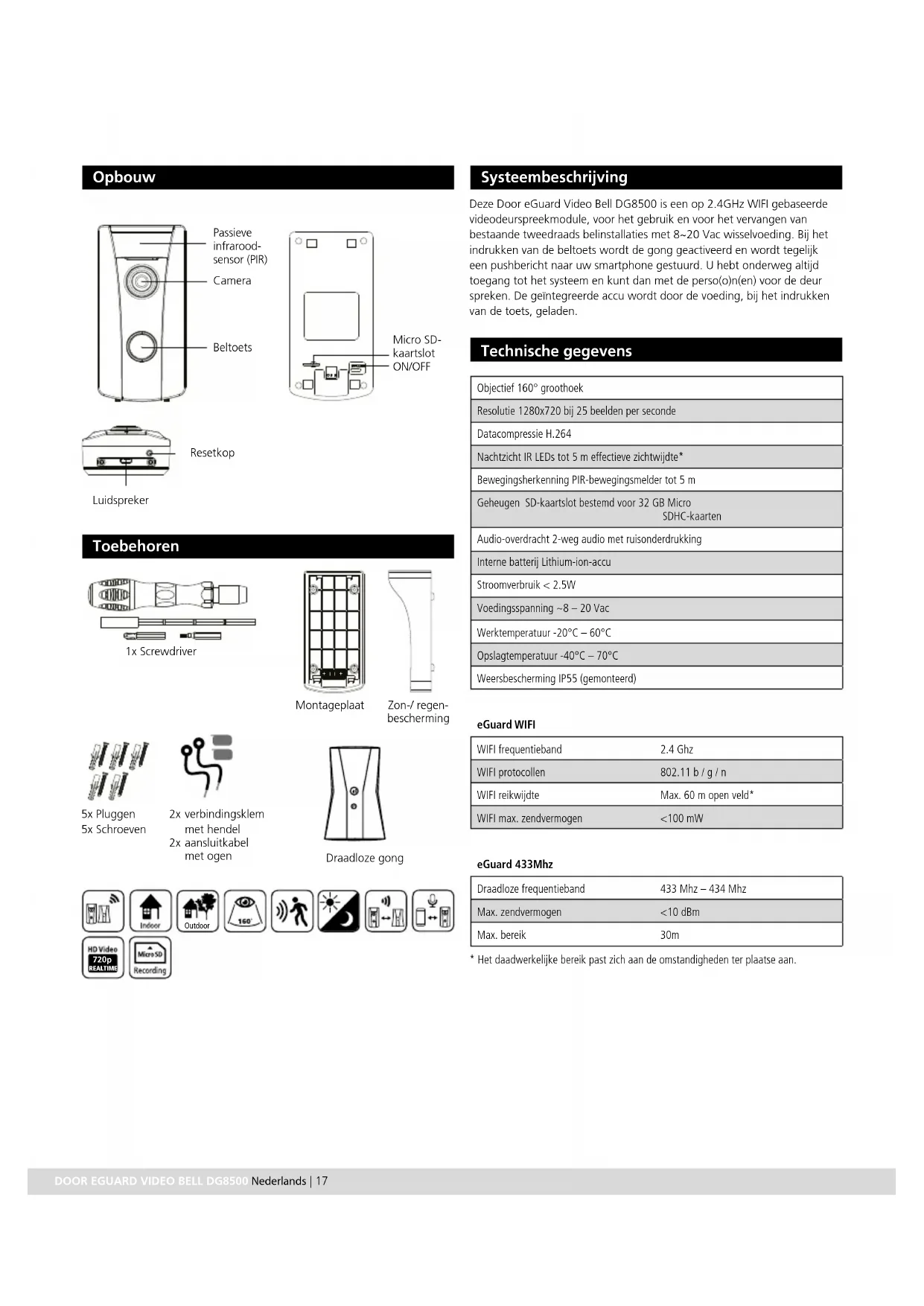

GEBRUIKSAANWIJZING Door eGuard Video Bell DG8500 Burg Wächter

Toebehoren

1x Screwdriver

Montageplaat

Zon-/ regen- bescherming

5x Pluggen
5x Schroeven

2x verbindingsklem
met hendel
2x aansluitkabel met ogen

Draadloze gong

Systeembeschrijving

Deze Door eGuard Video Bell DG8500 is een op 2.4GHz WIFI gebaseerde videodeurspreekmodule, voor het gebruik en voor het vervangen van bestaande tweedraads belinstallaties met 8\~20 Vac wisselvoeding. Bij het indrukken van de beltoets wordt de gong geactiveerd en wordt tegelijk een pushbericht naar uw smartphone gestuurd. U hebt onderweg altijd toegang tot het systeem en kunt dan met de perso(o)n(en) voor de deur spreken. De geïntegreerde accu wordt door de voeding, bij het indrukken van de toets, geladen.

Technische gegevens

Objectief 160° groothoek

Resolutie 1280x720 bij 25 beelden per seconde

Datacompressie H.264

Nachtzicht IR LEDs tot 5 m effectieve zichtwijdte*

Bewegingsherkenning PIR-bewegingsmelder tot 5 m

Geheugen SD-kaartslot bestemd voor 32 GB MicroSDHC-kaarten

Audio-overdracht 2-weg audio met ruisonderdrukking

Interne batterij Lithium-ion-accu

Stroomverbruik < 2.5W

Voedingsspanning ~8 – 20 Vac

Werktemperatuur -20°C – 60°C

Opslagtemperatuur -40°C – 70°C

Weersbescherming IP55 (gemonteerd)

eGuard WIFI

WIFI frequentieband	2.4 Ghz
WIFI protocollen	802.11 b / g / n
WIFI reikwijdte	Max. 60 m open veld*
WIFI max. zendvermogen	<100 mW

eGuard 433Mhz

Draadloze frequentieband	433 Mhz – 434 Mhz
Max. zendvermogen	<10 dBm
Max. bereik	30m

* Het daadwerkelijke bereik past zich aan de omstandigheden ter plaatse aan.

Voorbereiding

BELANGRIJK: Schakel de installatie spanningsvrij om ernstig letsel, branden materiële schade, elektrische schok enz. te vermijden. Controleer of er in het montagebereik van het apparaat geen kabels of waterleidingen lopen. Controleer vóór de installatie of de installatie spanningsvrij en tegen het inschakelen door onbevoegden is beveiligd.

Werkzaamheden aan elektrische installaties mogen principieel alleen door vakpersoneel worden uitgevoerd. Eventueel is het nodig om uw bestaande beltransformator door een passende 8\~20 Vac wisselstroomtransformator te vervangen.

1. Draai de schroeven aan de onderkant van het toestel met de meegeleverde schroevendraaier en zeskantbit ca. 5 mm eruit.

Borgschroeven

1. Plaatsen van de SD-kaart (niet in de leveringsomvang inbegrepen) Steek de SD-kaart in de daarvoor bestemde gleuf aan de achterkant van het toestel linksonder.

1. Verwijder de oude bel. De in het gebouw gemonteerde gong kan in de regel verder gebruikt worden als de binnenweerstand kleiner is dan 5 ohm.

Installatie

Aanwijzing: Controleer met uw smartphone vóór de installatie of de WIFI-signaalsterkte volstaat. Plaats evt. een WIFI-repeater om een betere signaalsterkte te bereiken

1 2 3 4 5 6 7 8

Fig. Example installation

1	Videodeurspreekmodule	5	Basisplaat
2	Bevestigingsschroeven 30 mm	6	Zon-/regendak
3	Kabelschroeven	7	Plug
4	Kabel met ogen	8	Verbindingsklemmen met hendel

1. Verbind de meegeleverde verbindingsklemmen met hendel met de voorhanden belkabel.
2. Houd de basisplaat op de gewenste montagepositie en teken de boorgaten met een stift af.

3. Boor met een 6mm-boor een circa 30 mm diep gat en plaats de meegeleverde pluggen erin.

4. Sluit de meegeleverde kabels op de printplaat van de basisplaat aan. Gebruik voor het losdraaien en aantrekken van de schroeven de meegeleverde kruisbit. De schroeven worden door de ogen van de kabels gestoken. Schroef de ogen handvast

1. Voor het buitengedeelte raden we aan om de meegeleverde zon-/regenbescherming te plaatsen. Leg de basisplaat in de zon-/regenbescherming zodat de boorgaten boven elkaar liggen.
2. Trek de kabels door de daarvoor bestemde gleuf onder de printplaat en evt. van de zon-/regenbescherming.
3. Verbind de kabels met de verbindingsklemmen met hendel met de voorhanden belkabels van de huisinstallatie.

Meegeleverde aansluitkabel met ogen Voorhanden belleiding

1. Schroef de basisplaat (optioneel: incl. zon-/regendak) handvast (2) aan. De schroefkoppen moeten passend in de daarvoor bestemde uitsparingen ingelaten zijn en mogen er niet over uitsteken.
2. Hang de eGuard eerst met de bovenzijde in de beide bovenste houders van de basisplaat. Vervolgens drukt u het onderste deel effen op de basisplaat. Schuif de behuizing met lichte druk ca. 1,5 mm naar onderen tot de basisplaat vlak met de behuizing afsluit
3. Om het toestel te beveiligen, trekt u met de meegeleverde schroevendraaier en zeskantbit de schroeven aan de onderkant rechtsom zachtjes aan.

Inbedrijfstelling

1. Controleer of alle kabels en leidingen onbeschadigd en vast verbonden zijn. Schuif de aan-/uitschakelaar in de positie ON
2. Schakel de stroom (zekering) van de beltransformator opnieuw in. Aan het systeem licht de blauwe LED-krans rond de beltoets op. Wacht tot het systeem via geluid aankondigt dat het klaar is om te verbinden.

Aanwijzing: Als de LED-krans aan het systeem niet brandt, lees dan in de FAQ verder vooraleer u met de volgende tap van de ingebruikneming doorgaat

1. Ga nu met de installatie van de TUYA-app door.

Gebruik voor het gebruik van het systeem de TUYA Smart App.

Download in de betreffende App Store de TUYA Smart App en installeer deze.

1. Druk op „De volgende stap" als de lichtcirkel rond de beltoets knippert. Aanwijzing: Als het systeem niet klaar is, houd dan de resetknop (...) aan de onderkant van het apparaat van het deurbasissysteem gedurende ca. 10 seconden ingedrukt en wacht tot het systeem opnieuw is gestart

2. Kies uw WIFI-netwerk en voer het wachtwoord in en „Bevestig" de invoer

Voor het gebruik van de app is registratie vereist. Neem de TUYA-privacyverklaring voor uw regio in acht.

http://smart.tuya.com/private

Als u reeds over een TUYA-account beschikt, log u dan in. TUYA en TUYA Smart zijn gedeponeerde handelsmerken van Tuya Inc. BURG-WÄCHTER KG heeft geen invloed op de weergave, gegevensverwerking, functies of inhoud van de app. Bij vragen dient u zich tot de TUYA In-App support te wenden.

Nieuw apparaat toevoegen

1. Druk op „+“ of de knop „Apparaat toevoegen“.

2. Kies uit de lijst -> Veiligheidssensor -> Veiligheidscamera

3. Aanwijzing: In de volgende stap houdt u de weergegeven QR-code ca. 15-20 cm voor de camera van het eGuard systeem (...) tot er een signaal weerklinkt. Varieer de afstand indien nodig. Druk vervolgens op „Signaal gehoord”.

4. Het systeem wordt nu aan de server geregistreerd en met uw account verbonden.
5. Het systeem wordt nu in uw apparatenlijst weergegeven.

Spreken: Activeert luidspreker en microfoon voor het spreken met de persoon voor de deur.

Opnemen: Start/stopt de opname (video en geluid) op de smartphone. Bijv. bij vandalisme.

Fotograferen: Slaat een foto op de smartphone op.

Weergave: Roept opnames/ berichten van de evt. geplaatste SD-kaart van het systeem op (SD-kaart niet in de leveringsomvang inbegrepen).

Belangrijk: Neem hierbij de wettelijke bepalingen van de privacyverordening in acht. (DSGVO)

Smart Video Doorbell 2 Battery Remaining: 100% Smart Forward Taste Photos Playback

Instellingen aanpassen

Om de fabrieksinstellingen aan te passen, tikt u op het systeem en vervolgens in het weergegeven menu op „...“ bovenaan rechts.

Naam van het apparaat wijzigen:

Geef een individuele naam.

Apparaat delen:

Deel de toegang tot het systeem bijv. met uw gezinsleden.

Informatie van het apparaat:

o.a. administrator, IP-adres, tijdzone enz.

Instellingen voor energiebeheer:

Acculooptijd enz

Smart Video Doorbell 2 No Service 14:41 < 0000> Settings DeviceName Smart Video Doorbell 2 Share Device DeviceInformation Power Management Settings Basic Function Settings Pitz High Memory Card Settings Feedback Firmware Information Remove Device

Instelling van de basisfuncties:

• Beeld draaien
  • Watermerk weergeven
  • Audiomodus: Eenweg/tweeweg audiomodus

Passieve infraroodschakelaar (PIR):

Instelling van de gevoeligheid van de sensor.

Instellingen van de geheugenkaart:

• Capaciteit/ingenomen geheugen/vrij geheugen
  • SD-kaart formatteren/wissen

Terugmelding:

Stuur een bericht naar het TUYA Support Team als u vragen over de app of installatie hebt.

Firmware Info:

• Geeft de actueel geïnstalleerde firmwareversie weer.
• Opvragen of een nieuwere firmwareversie beschikbaar is.

Het apparaat verwijderen:

Wist het apparaat uit uw account.

Draadloze gong

De draadloze gong wordt met twee AA-batterijen gebruikt. De batterijen worden aan de onderkant van het apparaat geplaatst. Let op de poling van de batterijen

Draadloze gong Volume Belsignaal

Batterijdeksel Onderkant

FAQ

LED-krans licht niet op	Controleer de voedingsspanning met een geschikt wisselspanningsmeetapparaat aan de contacten van de basisplaat
Installatie apparaat mislukt	Controleer of u de nieuwste app-versie gebruikt.Schakel de 5GHz WIFI tijdelijk uit.Verminder de afstand tussen deurintercom en router,plaats evt. een WIFI repeater.Controleer de sterkte van het WIFI-signaal met uw smartphone.Reboot het systeem door het ingedrukt houden van deresetknop aan de onderkant van het apparaat
Geen opname Controleer de geheugenplaats van uw SD-kaart.Formatteer de SD-kaart.Vervang de SD-kaart.
Geen geluid Activeer de tweewegaudiomodus in de Instellingen ->Basisfuncties -> Audiomodus.
Slechte beeldkwaliteit	De beeldkwaliteit hangt in doorslaggevende mate van de kwaliteit van de internetverbinding van uw eQuard-systeem en van desmartphone af.
Teveel opnames Pas de PIR (passief infrarood) gevoeligheid aan of deactiveerde functie.
Geen pushbericht bij het indrukken van de toets	Controleer of de pushberichten in de app-instellingen geactiveerd zijn en of de module een voldoende goede verbinding met het internet heeft.
Voorhanden gong functioneert niet	Het systeem kan slechts een beperkte elektrische last schakelen. Is de last te groot, vervang dan de voorhanden gong door een ander model of gebruik de meegeleverde draadloze van het systeem.
Draadloze gong functioneert niet	Controleer of de batterijen geladen en correct in de gong werden geplaatst. Vervangt deze evt. door nieuwe 1,5V AA batterijen. Herhaal het pairing proces van gong en camerasysteem door het ingedrukt houden van de volume/pairing-toets aan de gong gedurende ca. 10 seconden en het vervolgens kort indrukken van de beltoets aan de audio/videornodule.

Notes

Verwijdering van het apparaat

We wijzen erop dat dusdanig gemarkeerde elektrische en elektronische apparaten en batterijen niet samen met het huisafval maar gescheiden resp. afzonderlijk ingezameld moeten worden. Informeer bij de bevoegde instantie in uw stad / gemeente naar de inzamelpunten voor batterijen en elektrisch/ elektronisch afval.

Hiermee verklaart de firma BURG-WÄCHTER KG dat het onderhavige toestel voldoet aan de richtlijnen 2014/53/EU, (RED) 2014/30/EU, (EMC), 2011/65/EU (RoHS).

De volledige tekst van de EU-conformiteitsverklaring kan op het volgende internetadres worden opgeroepen: www.burg.biz

Gelieve bij technische vragen over het product de uitvoerige bedieningshandleiding te lezen en de FAQ in acht te nemen, die u op de volgende webpagina vindt: www.burg.biz. Mocht u toch nog vragen hebben, dan kunt u zich graag via e-mail tot ons wenden op: [e-mail]
