Producttype	Draadloze tacker
Merk	STANLEY
Model	Fatmax SFMCN616
Nominale spanning	18 V DC
Batterijtype	Li-ion
Compatibele batterijcapaciteit	1,5 / 2,0 / 4,0 / 6,0 Ah
Bedieningsmodus	Sequentiëel
Magazijnhoek	Recht
Onbelast toerental	9100 /min
Aandrijfvermogen	Ongeveer 60 J
Gewicht (zonder accu)	2,6 kg
Nagellengte	25 - 64 mm
Steel diameter	1,6 mm
Diepte-instelling	Instelwiel
Werkverlichting	Ingebouwde LED
Ophanghaak	Ja, omkeerbaar
Geluidsdrukniveau	84 dB(A)
Geluidsvermogensniveau	95 dB(A)
Trillingen	2,8 m/s²
Onderhoud	Reinigen met vochtige doek, geen oplosmiddelen
Inbegrepen reserveonderdelen	Reserve anti-markerings tip
Veiligheid	Triggervergrendeling, contacttrigger
Garantie	12 maanden
Beoogd gebruik	Professioneel en huishoudelijk nagelen

Veelgestelde vragen - Fatmax SFMCN616 STANLEY

Hoe laad ik de accu van de STANLEY Fatmax SFMCN616 tacker op?

Sluit de lader aan op een geschikt stopcontact, plaats de accu. Het groene lampje knippert tijdens het opladen en blijft branden wanneer de accu volledig is opgeladen. De omgevingstemperatuur moet tussen 10 °C en 40 °C liggen.

Wat te doen als een nagel vastzit in het gereedschap?

Verwijder eerst de accu en zet de triggervergrendeling aan. Draai aan de resethendel na vastlopen om het mechanisme vrij te maken. Als de nagel blijft vastzitten, open dan het voorste luik met de ontstoppingshendel en verwijder de kromme nagel indien nodig met een tang.

Hoe stel ik de inslagdiepte van de nagels in?

Gebruik het instelwiel voor de diepte aan de zijkant van het gereedschap. Draai het naar beneden om dieper in te slaan, naar boven voor ondieper. De schaalverdeling helpt je. Zorg ervoor dat je de accu verwijdert voordat je aanpassingen doet.

Het gereedschap start niet, wat controleren?

Controleer of de accu correct is geplaatst en opgeladen. Zorg ervoor dat de triggervergrendeling is uitgeschakeld. Als de verlichting knippert, is de accu mogelijk leeg of beschadigd; laad hem op of vervang hem.

Kan ik de tacker bij koud weer gebruiken?

Ja, maar het wordt aanbevolen om het gereedschap voor gebruik warm te houden. Bedien het 5 tot 6 keer in een houtafval om het voor te bereiden. Vermijd langdurige blootstelling aan vorst.

Hoe reinig en onderhoud ik de tacker?

Reinig de buitenkant met een doek bevochtigd met water en milde zeep. Gebruik nooit oplosmiddelen of agressieve chemicaliën. Spuit geen smeermiddel in het gereedschap. Verwijder de accu voor het reinigen.

Wordt de tacker geleverd met accessoires?

Ja, het gereedschap wordt geleverd met een reserve anti-markerings tip aan de zijkant van het magazijn. U kunt ook reserveonderdelen kopen bij erkende servicecentra.

Welk type nagels gebruiken met het model SFMCN616?

Gebruik nagels met een lengte tussen 25 en 64 mm, een steel diameter van 1,6 mm, en recht magazijn. Gebruik alleen bevestigingsmaterialen die in de handleiding zijn gespecificeerd.

Hoe werkt de contacttrigger?

De contacttrigger moet tegen het werkoppervlak worden gedrukt voordat u de trekker overhaalt om een nagel in te slaan. Laat de trekker los en til het gereedschap op tussen elke nagel. Dit systeem verbetert de veiligheid.

Wat te doen als het gereedschap vastloopt tijdens gebruik?

Het gereedschap schakelt automatisch uit. Verwijder de accu, draai aan de resethendel na vastlopen om het mechanisme vrij te maken, plaats de accu terug. Als het probleem aanhoudt, controleer dan het materiaal en de lengte van de nagels of raadpleeg een erkend servicecentrum.

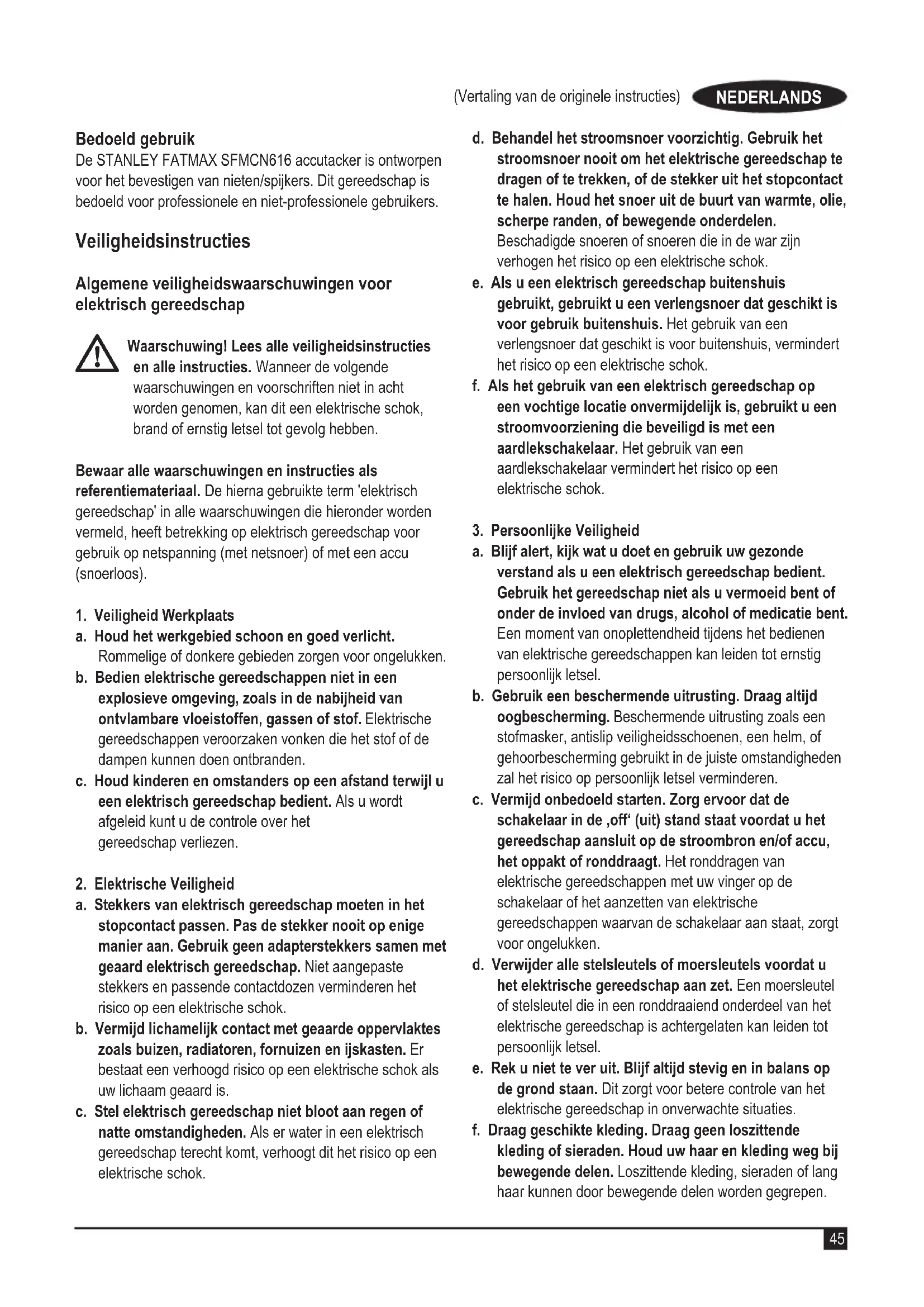

GEBRUIKSAANWIJZING Fatmax SFMCN616 STANLEY

De STANLEY FATMAX SFMCN616 accutacker is ontworpen voor het bevestigen van nieten/spijkers. Dit gereedschap is bedoeld voor professionele en Niet-professionele gebruikers.

Veiligheidsinstructies

Algemene veiligheidswaarschuwingen voor elektrisch gereedschap

Waarschuwing! Lees alle veiligheidsinstructies en alle instructies. Wanner de volgende waarschuwingen en voorschriften nicht in acht worden genomen, kan dit een elektrische schok, brand of ernstig letsel tot gevolg hebben.

Bewaar alle waarschuwingen en instructies als referentiematerialia. De hierna gebruikte term 'elektrisch gereedschap' in alle waarschuwingen die hieronder worden vermeld, heeft betrekking op elektrisch gereedschap voor gebruik op netspanning (met netsnoer) of met een accu (snoerloos).

1. Veiligheid Werkplaats

a. Houd het werkgebied schoon en goed verlicht.
Rommelige of donkere gebieden zorgen voor ongelukken.

b. Bedien elektrische gereedschappen nicht in een explosieve omgeving, zoals in de nabijheid van ontvlambare vloeistoffen, gassen of stof. Elektrische gereedschappen veroorzaken vonken die het stof of de dampen können doen ontbranden.

c. Houd kinderen en omstanders op een afstand verwijl u een elektrisch gereedschap bedient. Als u worden afgeleid kunt u de controle over het gereedschap verliezen.

2. Elektrische Veiligheid

a. Stekkers van elektrisch gereedschap moeten in het stopcontact passen. Pas de stekker nooit op enige manier aan. Gebruik geen adapterstekkers samen met geaard elektrisch gereedschap. Niet aangepaste stekkers en passende contactdozen verminderen het risico op een elektrische schok.
b. Vermijd lichamelijk contact met geaarde oppervlaktes zoals buizen, radiatoren, fornuizen en ijskasten. Er bestaat een verhoogd risico op een elektrische schok als uw lichaam geaard is.
c. Stel elektrisch gereedschap nicht bloot aan regen of natte omstandigheden. Als er water in een elektrisch gereedschap verecht kommt, verhoogt dit het risico op een elektrische schok.

d. Behandel het stroomsnoer voorzichtig. Gebruik het stroomsnoer nooit om het elektrische gereedschap te dragen of te trekken, of de stekker uit het stopcontact te halen. Houd het snoer uit de buurt van warmte, olie, scherpe randen, of bewegende onderden. Beschadigde snoeren of snoeren die in de war zijn verhogen het risico op een elektrische schok.

e. Als u een elektrisch gereedschap buitenshuis gebrukt, gebrukt u een verlengsnoer dat geschikt is voor gebruik buitenshuis. Het gebruik van een verlengsnoer dat geschikt is voor buitenshuis, vermindert het risico op een elektrische schok.

f. Als het gebruik van een elektrisch gereedschap op een vochtige locatie onvermijdelijk is, gebruikt u een stroomvoorziening die beveiligd is met een aardlekschakelaar. Het gebruik van een aardlekschakelaar verminder het risico op een elektrische schok.

3. Persoonlijke Veiligheid

a. Blijf alert, kijk wat u doet en gebruik uw gezonde verstand als u een elektrisch gereedschap bedient. Gebruik het gereedschap Niet als u vermoeid bent of onder de invloed van drugs, alcohol of medicatie bent. Een moment van onoplettendheidijdens het bedieren van elektrische gereedschappen kan leiden tot ernstig persoonlijk letsel.
b. Gebruik een beschermende uitrusting. Draag altijd oogbescherming. Beschermende uitrusting zoals een stofmasker, antislip veiligheidsschoenen, een helm, of gehoorbescherming gebruikt in de juiste omstandigheden za het risico op persoonlijk letsel verminderen.
c. Vermijd onbedoeld starten. Zorg ervoor dat de schakelaar in de,off' (uit) stand staat voordat u het gereedschap aansluit op de stroombron en/of accu, het oppakt of ronddraagt. Het ronddragen van elektrische gereedschappen met uw vinger op de schakelaar of het aanzetten van elektrische gereedschappen waarvan de schakelaar aan staat, zorgt voor ongelukken.
d. Verwijder alle stelsleutels of moersleutels voordat u het elektrische gereedschap aan zet. Een moersleutel of stelsleutel die in een ronddraaiend onderdeel van het elektrische gereedschap is achtergelaten kan leiden tot persoonlijk letsel.
e. Rek u Niet te ver uit. Blijf algijd stevig en in balans op de grond staan. Dit zorgt voor betere controle van het elektrische gereedschap in onverwachte situatuies.
f. Draag geschikte kleding. Draag geen loszittende kleding of sieraden. Houd uwhaar en kleding weg bij bewegende delen. Loszittende kleding, sieraden of lang haar+kunnen door bewegende delen worden gegren.

g. Als er in apparaten worden voorzien voor het aansluiten van stofverwijdering- of verzamelapparatuur, zorg er dan voor dat deze correct worden aangesloten en gebruikt. Het gebruik van een stofverzamelaar kan aan stof gerelateerde gezaren verminderen.
h. Denk nicht dat u, doordat u het gereedschap veel hebt gebruikt, het allemaal wel weet en dat u deeiligheidsbeginselen kunt negeren. Eonoorzlichtige actie kan in een fractie van een seonde ernstig letsel tot gevolg hebben.
5. Gebruik en Verzorging van Gereedschap op Accu
a. Gebruik alleen de lader die door de fabrikant worden opgegeven. Een lader die geschikt is voor een accutype, kan een risico op brand veroorzaken indien gebruikt met een andere accu.
b. Gebruik elektrische gereedschappen uitsluitend met special omschreiben accu's. Gebruik van andere accu's kan leiden tot letsel en brandgevaar.
c. Als de accu Niet in gebruik is, dient u deutsche uit de buurt te houden van andere metalen voorwerpen zoals paperclips, munten, sleutels, spijkers, schroeven of anderekleine metalen voorwerpen die een verbinding van het ene contactpunt met het andere konnen makeen. Het kortsluiten van de accucontactpunteren samen kan brandwonden of brandveroorzaken.
d. Als het gereedschap te zwaar worden belast, kan er vloeistof uit de accu lekken; vermijd contact hiermee. Als u per ongeluk hier toch mee in contact komt, spoelt u met water. Als de vloeistof in contact met de ogen kommt, dient u daarnaast medische hulp in te roepen. Vloeistof afkomstig uit de accu kan irritatie of brandwondenveroorzaken.
e. Werk Niet met een accu of met gereedschap dat beschadigd is of waaraan wijzigingen+zijn aangebracht. Beschadigde of gemodificierde accu's kunnen onvoorspelbaar gedrag vertonen dat kan leiden tot brand, explosie of een risico van letsel.
f. Stel een accu of gereedschap Niet bloot aan open vuur of uitzonderlijk hoge temperatuur. Brand of een temperatuur boven de 130^ kunnen de accu doen exploderen.
g. Volg alle instructies voor het opladen en laad de accu of het gereedschap Niet op buiten het temperatuurbereik dat in de instructies worden opgegeven. Door op onjuiste wijze opladen of opladen bij een temperatuur buiten het opgegeven bereik kan de accu beschadigd raken en het risico van brand toenemen.
6. Service
a. Zorg dat u gereedschap worden onderhonden door een erkende reparateur die uitsluitend identieke

vervangende onderdelen gezruikt. Dit zorgt ervoor dat de veiligheid van het gereedschap blijft gegarandeerd.

b. Probeer nooit beschadigde ACCU'S te repareren. De reparations aan ACCU'S mogen alleen worden uitgevoerd door de fabrikant of door geauthoriseerde servicecentra.

Algemene veiligheidswaarschuwingen voor elektrisch gereedschap

Gebruik de extra handgrepen die bij het gereedschap worden geleverd. Verlies van controle kan leiden tot persoonlijk letsel.
Houd het gereedschap alleen vast aan geisoleerde oppervlakken wonneer u een handeling uitvoert waar bij het accessoire van het gereedschap in contact kan komen met verborgen bedrading. Accessoires van gereedschap die in contact komen met bedrading die onder stroom staat, hunnen metalen onderdelen van het gereedschap onder stroom zetten en de gebruiker een elektrische schok gezven.
Houd het gereedschap vast bij de geisoleerde greepoppervlakken als u een handeling uityoert waar bij het bevestigingsmaterial met onzichtbare draden of met het eigen snoer in aanraking kan komen. Bevestigingsmaterial dat in contact komt met bedrading die onder stroom staat, können metalen onderdelen van het gereedschap onder stroom zetten en de gebruiker een elektrische schok gezven.
Zet het werkstuk met klemmen of op een andere praktische manier vast en ondersteun het op een stabiele ondergrond. Wanner u het werkstuk vasthoudt met de hand of het gegen uw lichaam gedrukt houdt, is het instabel en kurz u de controle verliezen.
Controlleraar zich bedrading en leidingen bevinden voordat u in muren, vloeren of plafonds boort.
Raak de punt van een boor Niet meteen na het boren aan. Deze kan heet zich.
Het bedoeld gebruik worden beschreiben in deze gebruiksaaanwijzing. Het gebruik van andere accessoires of hulpstukken dan wel de uitvoering van andere handelingen met dit gereedschap dan in deze gebruikershandleiding worden aanbevolen, kan tot persoonlijk letsel en/of schade aan eigendom leiden.

Veiligheid van anderen

Laat nooit kinderen, Personen met verminderde fysieke, zintuiglijke of mentale vermogens of met een gebrek aan ervaring en kennis of mensen die nicht bekend zijn met deze instructies, de machine gebruiken,
Terplaatse geldende voorschriften zullen möglichk een minimumleeftijd van gebruikers inhouden.
Werk nooit met de machine terwijl er mensen, en vooral geen kinderen of huisdieren, zich bij u in de buurt zich.

Aanvullende veiligheidsinstructies voor accutackers

Draag algijd gehoorbescherming.
Draag algijd gezhoorbescherming.
Gebruik alleen bevestigingsmaterial van het type dat in de handleiding worden genoemd.
Monteer het gereedschap Niet met een standard op een steun.
Demonteer of blokkeer geen van de onderdelen van de tacker, zoals de contactschakelaar.
Controller voor elk gebruik dat het veiligheidsmechanisme en de vergrendeling van de trekker goed werken en dat alle bouten en moeren goed vastzitten.
Gebruik het gereedschap Niet als hamer.
Gebruik het gereedschap Niet op een ladder.
Richt nooit werkend gereedschap voor in het inslaan van bevestigingsmaterial op uzelf of op iemand anders.
Houd het gereedschap tijdens gebruik algid zo vast dat er op geen enkele wijze letsel aan uw hoofd of lichaam kan ontstaan wanner het apparaat terugslaat door een stroomstoring of harde stukken in het werkstuk.
Schiet nooit met de tacker in de vrije ruimte.
Draag op de werklocatie het gereedschap altijd aan een handgreep, en nooit met de aan/uitschakelaar geactiveerd.
Houd rekening met de omstandigheden in het werkgebied, bevestigingsmaterial kan door dunne materialen schieten of van hoeken en randen afketsen en daardoor mensen in gevaar brengen.
Bevestig geen bevestigingsmiddelen in de buurt van de randen van het werkstuk.
Sla geen bevestigingsmaterialiaal bovenopander bevestigingsmaterialiaal.
Ga er.altijd vanuit dat het gereedschap bevestigingsmaterial bevat. Onzorgvuldig gebruik van de tacker kan ertoe leiden dat er onverwacht bevestigingsmaterial worden afgeschoten en persoonlijk letsel ontstaat.
Richt het gereedschap Niet op uzelf of op iemand in uw nabijheid. Wanner de trekker onverwacht worden overgehaald, zullen bevestigingsmiddelen worden afgevuurd wat persoonlijk letsel tot gevolg kan hebben.
Zet het gereedschap Niet aan voordat u het stevig gegen het werkstuk hebt geplaatst. Als het gereedschap geen contact maakt, kan het bevestigingsmiddel wegschieten.
Neem de accu los van het gereedschap wanner er nieten/spijkers in het gereedschap vast komen te zitten. Wanner u nieten/spijkers die vastzitten, losmaakt,

kan de tacker onbedoeld in werkung treden als de accun nog in het gereedschap zit.

Gebruik dit gereedschap Niet voor het bevestigen van elektriciteitskabels. Het gereedschap is Niet ontworpen voor installmentie van elektriciteitskabel en kan de isolatie van de elektriciteitskabels beschadigen wat elektrische schokken of brand tot gevolg kan hebben.

Overige risico's

Er kuren zich nog更是 risicovolle situatuies voordoen wanneer u het gereedschap gebruikt, die möglichn nicht in de bijgesloten verilgheidswaarschuwingen worden vermeld. Deze risico's kuren voortvloeien uit verkeerd gebruik, langdurig gebruik, enz.

Zelfs bij het toepassen van de relevante
veiligheidsvoorschriften en het toepassen van
beveiligingsapparatuur können bepaalde risico's nicht worden
vermeden. Dit zijn onder meer:

• Letsel dat worden veroorzaakt door aanraking van draaiende/bewegende onderdelen.
  Letsel dat worden veroorzaakt bij het verwisselen van onderdelen, zaagbladen of accessoires.
• Letsel dat worden veroorzaakt door langdurig gebruik van gereedschap. Las vooral regelmatig pauzes in wanner u gereedschap langdurig achtereen gebruikt.
  Gehoorbeschadiging.
  Gezondheidsrisico's door het inademen van stof dat vrijkomtijdens het gebruik van uw gereedschap (bijvoorbeeld: het werken met hout, met name eiken, beuken en MDF).

Trilling

De aangegeven waarden voor trillingssemissie in de technische gegevens en de conformiteitverklaring, zich gemeten conform een standardtestmethode die door EN60745 worden verstrecht. Hiermee kan het ene gereedschap met het andere worden vergeleken. De verklaarde trillingssemissiewaarde kan ook worden gebruikt voor een voorlopige beoordeling van bloatstelling.

Waarschuwing! De trillingsemissiewaarde tijdens werkelijk gebruik van het elektrisch gereedschap kan verschillen van de verklaarde waarde, afhankelijk van de manieren waarop het gereedschap worden gebruikt. De trillingswaarde kan toenemen tot boven het vermelde niveau.

Bij het beoordelen van bloatstelling aan trilling ter vaststelling van de veiligheidsmaatregelen die worden vereist volgens 2002/44/EG ter bescherming van personen die in hun werk regelmatin elektrisch gereedschap gebruiken, moet een schatting van de bloatstelling aan trilling de feitelijke gebruiksomstandigheden en de manier waarop het gereedschap worden gebruikt in overweging nemen, en ook rekening honden met alle onderdelen van de bedrijfscylclus

zoals het aantal malen dat het gereedschap wordenuitgeschakeld en dat het gereedschap stationair draait, in aanvulling op de ingeschakeldeijd.

Etiketten op het gereedschap

Naast de datumcode is het gereedschap voorzien van de volgende symbolen:

Waarschuwing! Beperk het risico van letsel, de gebruiker要去 instructiehandleiding lezen.

Waarschuwing! Beperk het risico van letsel, de gebruiker要去 bescherming van de oren en ogen dragen.

Voorzichtig: Kijk Niet in de lamp.

Houd handen en delen van uw lichaam weg van de onmiddelijkke werkplek.

Voor verlichting van het werkoppervlak en indicator voor een laag accuvermogen en indicator voor vastgelopen nieten/spijkers.

Aanvullende veiligheidsinstructies voor accu's en laders

Accu's

Probeer nooit de accu om welke reden dan ook open te make.
Stel de batterij Niet bloot aan water.
Bewaar deze nicht op locaties met temperaturen van meer dan 40^
Laad de accu's alleen op bij omgevingstemperaturen tussen 10 - 40^
Gooi lege accu's weg volgens de instructies in het gedeelte „Milieu".
De accubehuizing mag nicht worden beschadigd of verrormd door er gaten in te latenten komen of ertegen aan te stoten, aangezien dit kan leiden tot letsel of brand.
Laad beschadigdbatterijeniet op.
Onder extreme omstandigheden können batterijen lekkages vertonen. Wanneer de accu nat of vochtig is, veegt u de vloeistof voorzichtig af met een doek. Vermijd huidcontact.
Bij huid- of oogcontact volgt u de onderstaande instructies.

Waarschuwing! De accuvloeistof kan lichamelijk letsel of schade aan eigendommen veroorzaken. Bij huidcontact moet u de vloeistof direct afspoelen met water. Raadpleeg

uw huisarts als er rode vlekken ontstaan of bij een pijnlijke of geirriteerde huid. Bij oogcontact moet u de vloeistof direct afspoelen met water en uw huisarts raadplegen.

Laders

Gebruik uw STANLEY FATMAX-lader alleen voor de accu's in het apparaat waar bij de lader is bijgeleverd. Andere accu's hunnen exploderen met lichamelijk letsel en schade aan eigendommen als gevolg.
Niet-laadbare accu's mogen nooit worden opgeladen.
Een defect snoer moet direct worden verrangen.
Stel de lader Niet bloot aan water.
Open de lader nicht.
Prik nooit met een scherp voorwerp in de lader

Symbolen op de lader

De lader is uitsluitend bestemd voor gebruik binnenshuis.

Lees voor gebruik deze gebruikershandleiding.

Laad beschadigde accu's Niet op.

De lader is dubbel geisoleerd, zodat een aardaansluiting Niet nodig is. Controller altijd dat de netspanning overeenkomt met de waarde op het typeplaatje. Probeer nooit om de oplaadeenheid door een normale netstekker te verrangen.

Als het netsnoer is beschadigd要去 om ongelukken te voorkomen worden verrangen door de fabrikant of een STANLEY FATMAX servicecentrum.

Waarschuwing! Probeer nooit om de oplaadeenheid door een normale netstekker te verrangen.

Functies

Het apparatus kan de volgende onderdelen bevatten.

1. Aan/uit-schakelaar
2. Aan/uit-schakelaar vergrendeling
3. Wiel voor de diepteafstelling
4. Diepteafstelling indicator
5. Werklampjes/accuspanning laag/indicator vastlopen
6. Vrijgavehendel bij vastlopen
7. Grendel vastlopen verhelppen
8. Contactschakelaar
9. Magazijn
   10 Grendel aanduwmechanisme
10. Grendel aanduwmechanisme vrijgaveknop
11. Accu

Gebruik

Waarschuwing! Laat het gereedschap op z'n eigen snugheid werken. Overbelast het Niet.

De accu opladen (afb. A)

De accu要去h het eerste gebruik worden opgeladen en ook zodra deze Nieteer voldoende vermogen levert voor taken die eerst gemakkelijk konden worden uitgevoerd. Tijdens het opladen kan de accu warm worden. Dit is normalen duidt Niet op een probleem.

Waarschuwing! Laad de batterij Niet op bij een omgevingstemperatuur van lager dan 10^ of hoger dan 40^ . De aanbevolen laadtemperatuur ligt op ongev. 24^ .

Opmerking: De lader functioneert nicht als de temperatuur van de accu lager is dan ongeveer 10^ of hoger dan 40^ .

Laat de accu in dat geval in de lader zitten. De lader worden automatisch ingeschakeld wanneer de accu de juiste temperatuur heeft.

Opmerking: U kunt maximale prestaties en levensduur van lithium-ion-accu's garanderen door de accu's volledig op te laden voordat u deleze voor het eerst in gebruik neemt.

Steek de lader charger (13) in een geschikt stopcontact voordat u de accu (12)plaatst.
Het groene laden lampje (13a) zar ononderbroken knipperen ten teken dat het laadproces is begonnen.
- Een volledig opgeladen accu worden aangegeven door het groene lampje (13a) dat constant AAN blijft. De accu (12) is volledig opgeladen en kan worden gebruikt of kan in de acceluler (13) blijven zitten.
Lege accu's moet u binnen 1 week opladen. Als u accu's leeg bewaart, loopt de levensduur van de accu's aanzienlijk terug.

Acculader LED Modi

Bezig met opladen: Groene LED knippert
Geheel opgeladen: Groene LED aan
Hete/koude accu vertraging: Groene LED knippert Rode LED aan

Opmerking: De geschikte lader(s) laden nicht een kapotte accu op. Wonneer de laadindicator Niet gaat branden, is dat een teken dat de accu kapot is.

Opmerking: Dit kan ook beteken dat er iets mis is met de lader. Als de lader maar zien dat er een probleem is,That de lader en de accu dan testen door een geauthoriseerd servicecentrum.

De accu in de lader laten zitten

U kunt de accu gedurende onbeperkke tijd in de lader latent zitten verwijl het opplaadlampje brandt. De lader houdt de accu volledig opgeladen.

Hete/koude accu vertraging

Als de lader detecteert dat de accu te koud of te warm is, start de lader automatisch een heter/koude accu vertraging, de groene LED (13a) knippert, verwijl de rode LED (13b) aan blijft, het laadproces worden uitgesteld tot de accu de juiste temperatuur heeft bereikt. De lader schakelt dan automatisch over op de accu-laadstand. Deze functie waarborgt een maximale levensduur van de accu.

Laadniveau-indicator (afb. B)

Deze accu is voorzien van een laadiveau-indicator, zodate u snel de laadstatus van de accu kurz zien, zoals afgebeeld in afbeelding B. Door op de laadiveau-knop (12a) te drukken kurz u eenvoudig de resterende lading van de accu zien, zoals afgebeeld in afbeelding B.

De accu in het gereedschapplaatsen en eruitnemen

Waarschuwing! ControllerDat de vergrendelingsknop voor de Uit-stand is ingeschakeld ter voorkoming van inschakeling, voordat u de accu uitneemt ofplaatst.

De accu plaatsen (Afb. C)

Plaats de accu in het gereedschap tot u een klik hoor, zoals worden getoond in Afbeelding C. ControllerDat de accu goed op+zijn plaatstit en volledig is vergrendeld.

De accu uitnemen (Afb. D)

Druk op de accuvrijgaveknop (12b), zoals afgebeeld in afbeelding D en trek de accu UIT het gereedschap.

Ophanghaak (Afb. E)

Waarschuwing! Verwijder de nieden/spijkers uit het magazijn en voer daarna pas aanpassingen of onderhoudswerkzaamheden uit. Als u dat Niet doet, kan dat tot ernstig letsel leiden.

Waarschuwing! Voorkom het risico van ernstig persoonlijk letsel:plaats de vooruit/achteruit-knop in de vergrendel/uit-positie of schakel het gereedschap uit en haal de accu eruit voordat u aanpassingen aanbrengt of hulpstukken of accessoires verwijdert/plaatst. Wanner de decoupeerzaag per ongeluk worden gestart, kan dat leiden tot letsel.

Waarschuwing! Beperk het risico van ernstig persoonlijk letsel, let erop dat schroef (15) waarmee de ophanghaak vastzit, goed is bevestigd.

Voorzichtig: Wanner het gereedschap Niet worden gebruikt,plaats het dan op de zijkant op een stabeli oppervlak waar niemand erover kan struikelen en het Niet kan vallen. Sommig gereedschap met groe accu's kanrechtop staan op de accu maar kan gemakkelijk worden omgegooid.

Opmerking: Gebruik voor het bevestigen of verrangen van de ophanghaak (14), alleen de schroef (15) die is bijgeverd. Let erop dat de schroef stevig is vastgedraaid.

Als u de haak nicht wilt gebruiken, kunt u undeze van het gereedschap nemen.

U kunt de ophanghaak verplaatsen door de schroef (15) die de ophanghaak (14) op z'n plaats houdt,uit te draaien.

Opmerking: Er zijn verschillende trackwall-haken en -opbergsystemen leverbaar.

Ga voor meer informatieaar onsze website www.stanley.eu/3.

Bediening

Waarschuwing! Lees het hoofdstuk Accutacker

Veiligheidswaarschuwingen aan het begin van\ deze handleiding. Draag alttijd een veiligheidsbril en\ gehoorbescherming wonneer u dit gereedschap gebruikt.\ Richt de tacker nooit op uzelf en andere personen. Gebruik\ het gereedschap veilig, voer steeds de volgende procedures\ en controlesuit voor u de tacker gebruikt.

Waarschuwing! Om het risico op persoonlijk letsel te verminderen, moet u de accu uit het gereedschap verwijderen en de vergrendeling inschakenen voordat u onderhouduitvoert, vastgelopen nagels verwijderd, het werkgebiedverlaat, het gereedschap maar een andere plek verplaatst of het gereedschap aan≦emand anders geeft.

Waarschuwing! Houd uw vingers UIT DE BUURT van de trekker als u geen bevestigingsmiddelen afvuurt om incidenteel afvuren te voorkomen. Draag het gereedschap nooit met een vinger op de aan/uit-schakelaar.

Draag geschikte bescherming van uw ogen, gezoor en luchtwegen.
Haal de accu uit het gereedschap en vergrendel de trekker in de uit-stand.
Vergrendel het aanduwmechanisme in de achefterste stand en verwijder alle Nieten/spijker-strips uit het magazijn.
Controller der de contactschakelaar en het duwmechanisme soepel werken. Gebruik het gereedschap nicht als een onderdeel Niet goed werkt.

Gebruik nooit gereedschap waarvan onderdelen beschadigdijken.

Waarschuwing! Werk Niet met het gereedschap en bevestigingsmaterial op een snugheid die 30 slagen/min. overschrijdt.

De accutacker bedieren

Waarschuwing! De contactschakelaar moet worden ingedrukt en de trekker要去 volledig worden ingedrukt bij elke nagel, daarna要去 zowel de trekker als de contactschakelaar worden losgelaten.

Waarschuwing! De accu moet.altijd worden verwijderd en de vergrendeling in de uit-stand moet worden ingeschakeld wanner u aanpassingen uitvoert of wanner het gereedschap Niet worden gezruikt.

Duw de contactschakelaar (8) gegen het werkkoppervlak.
Trek de trekker (1) volledig in en de motor start. (de spijker/niet schiet in het werkoppervlak).
Laat de trekker los.
Haal de contactschakelaar van het werkoppervlak.
Herhaal de 4 bovenstaande stappen voor de volgende toepassing

Het gereedschap gereedmake

Waarschuwing! Breng NOOIT op welke manier dan ook olie, smeermiddelen of reinigingsmiddelen in het gereedschap aan. Dit kan een zeer nadelige invloed hebben op de levensduur en de prestaties van het gereedschap.

Waarschuwing! De accu moet.altijd worden verwijderd en de vergrendeling in de uit-stand moet worden ingeschakeld wanner u aanpassingen uitvoert of wanner het gereedschap Niet worden gezrukt.

Lees het hoofdstuk Veiligheidsinstrumenties in deze handleiding.
Draag oog- en gehoorbescheming.
Verwijder de accu uit het gereedschap en laad deze volledig op.
Controller er dat er geen bevestigingsmaterial in het magazijn zit.
ControllerDat de contactschakelaar en het duwmechanisme soepel werken. Gebruik het gereedschap nicht als een onderdeel Niet goed werkt.
Richt het gereedschap nooit op uzelf of op iemand anders.
Plaats een volledig opgeladen accu in het gereedschap.

Het gereedschap laden (Afb. F)

Waarschuwing! Richt het gereedschap nooit op uzelf en andere Personen. Persoonlijk letsel zou het gevolg können zich.

Waarschuwing! Laad nooit bevestigingsmiddelen als de contactschakelaar of de trekker is ingeschakeld.

Waarschuwing! Verwijder algtd de accu als u bevestigingsmiddelen laad of verwijderd.

Waarschuwing! De accu moet.altijd worden verwijderd en de vergrendeling in de uit-stand moet worden ingeschakeld wanner u aanpassingen uitvoert of wanner het gereedschap nicht worden gezruikt.

Waarschuwing! Voorkom letsel, houd uw vingers uit de buurt van het aanduwmechanisme.

Plaats bevestigingsmaterial in de onderzijde van het magazijn (9).
Trek het aanduwmechanisme (10) omlaag tot de aanduwer (16) après de spijkers/nieten valt zoals worden getoond in afbeelding F.
Maak de grendel (10) van het aanduwmechanisme los.

Het gereedschap ontladen

Waarschuwing! De accu moet.altijd worden verwijderd en de vergrendeling in de uit-stand moet worden ingeschakeld wanner u aanpassingen uitvoert of wanner het gereedschap nicht worden gezruikt.

Druk op de vrijgaveknop (11) van de grendel.
Schuif de spijkers/nietenaar de onderzijde van het magazijn (9).
Open het luikje voor het verwijdenen van vastgelopen Nieten/spijkers op het neusstuk zDat u zeker weet dat er geen Nieten/spijkers meer inzitten.

De diepte afstellen (Afb. G)

De diepte die het bevestigingsmaterial in het werkstuk worden geschoten kan worden afgesteld met de diepteafstelling (3) aan de zijkant van het gereedschap.

Waarschuwing! Om het risico op ernstig letsel door incidenteel afvurenijdens het afstellen van de diepte te voorkomen, moet u altijd:

Verwijder de accu.
Schakel de vergrendeling in de uit-stand in.
Vermijd contact met de trekker tijdens het afstellen.

Instellingen van de diepte bevinden zich op de glijdsende schaalverdeling op de indicator (4) van de diepteafstilling. De linkerkant geeft de diepste instelling aan en de rechterkant geeft de ondiepste instelling aan.

Draai het wie (3) van de diepteafstelling maar beneden als u de spijker/niet dieper wilt sloan. Hierdoor schuift de indicator (4) van de diepteafstelling maar de linkerkant van de schaalverdeling.
Draai het wie (3) van de diepteafstelling omhoog als u de spijker/niet minder dieper wilt slaan. Hierdoor schuift de indicator (4) van de diepteafstelling maar de rechterkant van de schaalverdeling.

Werklampjes (Afb. H)

Er bevinden zich werklampjes (5) aan beiden+zijden van de accutacker.

De werklampjes gaan aan zodra de contactschakelaar wordt ingedrukt.

Opmerking: Deze werklampjes zijn bedoeld voor het verlichten van het werkoppervlak in de onmiddelijkne nabijheid en het is Niet de bedoeling dat u het Licht gebruikt als zaklantaarn.

Indicator Gering vermogen accu

De werklampjes knipperen en gaan daarna helemaaluit om een lage accuspanning aan te gehen.

Indicator vastgelopen nagel

De werkklampjes knipperen doorlopend als een nagel vastloopt in het neusstuk (zie Een vastgelopen nagel verwijderen).

Vrijgave bij vastlopen (Afb. I)

Waarschuwing! Als het apparaat vastloopt, schakelt het zichzelf uit en moet u het resetten. Om dit te doein volgt u de instructies voor het verwijderen van een vastgelopen nagel. Verwijder hierna de accu en plaats dezeervolgens weer terug. Het gereedschap is nu weer klaar voor gebruik. Als de accutacker worden gebruikt voor een zware toepassing waar bij alle in de motor beschikbare energia worden gebruikt voor het inslaan van bevestigingsmiddelen, kan het gereedschap vastlopen. Het aandrijfblad heeft nicht die gehele aandrijfcyclus voltooid en de vastloopindicator knippert. Draai vrijgavehendel (6) bij vastlopen op het gereedschap en het mechanisme komt vrij.

Opmerking! Het gereedschap zal zichzelf uitschakelen en het kan pas worden geseset wanner de accu is uitgenomen en wee is ingezet. Als de unit blijft vastlopen, controlleren dan dat het materiaal en de lenghte van het bevestigingsmaterialiaal, zodat u er zeker van bent dat de toepassing Niet te zwaar is. Als het aandrijfblad na het draaien van de vrijgaveknop Niet automatisch terugkeert maar de startpositie, ga dan verder met "Een vastgelopen spijker/niet verwijderen".

Een vastgelopen spijker/niet verwijderen (Afb. I, J)

Waarschuwing! Beperk het risico van persoonlijk letsel, neem de accu uit en schakel de vergrendeling in voordat u onderhoud uitvoert of een vastgelopen spijker/niet verwijdert.

Als een nagel vastloopt in het neusstuk, richt de accutacker dan van uzelf af en verwijder de spijker/niet volgensdez instructies:

Haal de accu uit het gereedschap en vergrendel de trekker in de uit-stand.

Draai de vrijgaveknop bij vastlopen (6) op de accutacker en ontgrendel het aandrijfblad en verwijder de vastgelopen spijker/niet. Als het gereedschap dan nog steeds vastzit, volg dan de 9 onderstaande stappen:

Trek het aanduwmechanisme omlaag tot het vergrendelt, kantel de accutacker nu voorover zDat de nagels vanzelf uit de onderzijde van het magazijn schuiven.

Til de grendel (7) voor het weghalen van een vastgelopen spijker/niet op en trek verwolgens het voorste deurtje (17) open.
Verwijder de verbogen nicht/spijker, zo nodig met een tang.
Steek, als het aandrijfblad waar beneden staat, een schroevendraier of ander lang voorwerp in het neusstuk en duw het aandrijfblad terug in positie.
Sluit de voorzijde en bevestig de draad (19) onder de beiden armen (18) op de contactschakelaar. Duw de vastlopen verhelpen grendel (7) maar beneden tot deze vergrendeld.
Plaats Nieten/spijkers terug in het magazijn (zie Het gereedschap laden).
Trek het aanduwmechanisme (10) omlaag tot de aanduwer (16) awhile de spijkers/nieten valt, zoals wordt getoond in afbeelding G.
Zet de accu wee in.
Maak de vergrendeling (2) in de uit-stand los, zodat de trekker waar kan worden geactiveerd.

Waarschuwing! Als het apparaat vastloopt, schakelt het zichzelf uit en moet u het resetten. Volg hiervoor u de instructies voor het verwijderen van een vastgelopen spijker/ Niet. Verwijder hierna de accu enplaats deze cervolgens weer terug. Het gereedschap is nu waar�示oor gebruik.

NB! Als de spijker/nieten regelmatig vastlopen in de contactschakelaar, maar het gereedschap dan nakijken door een erkend STANLEY FATMAX servicecentrum.

Gebruik bij koud weer

Wanneer u met het gereedschap werkt bij temperaturen onder nul:

Houd het gereedschap voor gebruik zo warm möglichk.
Gebruik het gereedschap 5 of 6 keer in afvalhout voordat u ermee aan de slag.gaat.

Gebruik bij warm weer

Het gereedschap brood normal werken. Houd de tacker wel zoveel möglichukt direct zonlicht,ottomatige但它 de bumpers en andere rubberen onderdelen kan beschadigen waardoor er meer onderhoud nodig is.

Reserveonderdelen

Waarschuwing! Om het risico op persoonlijk letsel te verminderen,要去 de accu verwijderen en de vergrendeling inschakelen voordat u onderhoud uitvoert of een vastgelopen nagel verwijderd.

De accutacker worden geleverd met een reservepunt,DEXE bevindt zich in de zijkant van het magazijn.

U kunt het kussen eenvoudig verrangen het oude van de contactschakelaar te trekken enplaats het neue punt op de contactschakelaar teplaatsen.

Gebruik alleen originele reserveonderdelen. Bezoek voor een lijst van reserveonderdelen of voor het bestellen van onderdelen once website opwww.stanley.eu/3co.uk. U kunt ook onderdelen bestellen bij het STANLEY FATMAX Factory Service Center bij u in de buurt of STANLEY FATMAX Authorized Warranty.

Problemen oplossen

Volg onderstaande instructies als het apparaat Niet goed lijkt te functioneren. Neem contact op met het STANLEY FATMAX-servicecentrum bij u in de buur als u het probleem hiermee Niet worden verholpen.

Waarschuwing! Haal de stekker van het apparaat uit het stopcontact voordat u verdergaat.

Probleem Mogelijk oorzaak Mogelijk oplossing
Unit start nicht. De accu is Niet juist geinstalleerd.	Controleer de manier waarop de accu is geinstalleerd.
De accu is Niet opgeladen.	Controleer de laadvereisten voor de accu.
De vergrendeling in de uit-stand is geactiveerd.	Schakel de vergrendeling in de uit-stand uit.
Het gereedschap start nicht. (Werklampjes aan, motor start nicht)	Motor komt na 2 sec-onden tot stilstand.	Normale werkig; LAST de trek- ker of contactschakelaar los en druk deze opnieuw in.
Problem Mogelijk	ke oorzaak Mogelijk oplossing
Het gereedschap start nicht.(Werklampjes knipperen)	Lage accuspanning of beschadigde accu.	Accu opladen of verrangen.
De accutacker start nicht.(Werklampjes knipperendoorlopend)	Vastgelopen nagel / ap-paraat vastgelopen.Vastgelopen mecha-nisme	Verwijder de accu, draai aan de vrijgaveknop. Verwijder de vastgelopen spijker/niet enplaats de accu terug.Vraag advies aan eenerkend servicecentrum.
Het gereedschap start nicht.(Werk-lampjes aan,motor draaith,aandrijfbad zit vast)		Vraag advies aan eenerkend servicecentrum.
Gereedschap werkt wel maar drijft spijkers/nieten Niet geheel in.	Lage accuspanning of beschadigde accu.Diepteafstelling te ondiep ingesteld.Gereedschap wordeniet stevig gegen hetwerkstuk gezet.Materiaaal te hard of spijker/niet te lang.	Accu opladen of verrangen.Draai diepteafstellingsknopaar een diepere instelling.Lees de instructiehandleiding.Kies het geschikte materiaal en lengte van de nagel.

Onderhoud

Het STANLEY FATMAX gereedschap/-apparaat (met snoer/ snoerloos) is ontworpen om gedurende langearend te werken met een minimum aan onderhoud. U kunt het gereedschap/ apparaat maar volle tevredenheid blijven gebruiken als u voor correct onderhoud zorgt en het gereedschap/apparaat regelmatig schoonmaakt.

Waarschuwing! Schakel het apparaat UIT en neem de stekker UIT het stopcontact voordat u reinigingswerkzaamheden UITvoert.

Vuil en vet+kunnen met een doek van de buitenkant van het apparatusaat worden verwijderd.

Waarschuwing! Gebruik NOOIT oplosmiddelen of ander agressieve chemicalien voor het reinigen van Niet-metalen onderdelen van het apparaat. Deze chemicalien konnen de materialen die in deze onderdelen worden gebruikt, week make. Gebruik een doek die alleen met water en een milde zeepoplossing vochtig is gemaakt. Laat nooit vloeistof in het apparaat komen; dompel nooit een onderdeel van het apparaat onder in een vloeistof.

Waarschuwing! Breng NOOIT op welke manier dan ook smeermiddelen of reinigingsmiddelen in het gereedschap aan. Dit kan een zeer nadelige invloed hebben op de levensduuren de prestaties van het gereedschap.

Opmerkingen over onderhoud

De gebruiker kan geen onderhoud aan dit product uitvoeren. Er zitten geen onderdelen in de accutacker waaraan de gebruiker onderhoud kan verrichten. Het apparaat要去 bij een erkend servicecentrum worden gerepareerd om beschadiging van interne onderdelen die gevoelig zijn voor staatische elektricitieit, te voorkomen.

Bescherming van het milieu

Gescheiden afvalinzameling. Producten en accu's die zich voorzien van dit symbool mogen nicht worden weggegooid bij het normale huishoudafval.

Producten en accu's bevatten materialen die kuren worden herwonnen en gerecycled waardoor de vraag maar grondstoffen afneemt.

Recycle elektrische producten en accu's volgens de ter plaatse geldende voorschriften. Nadere informatatie is beschikbaar op www.2helpU.com

Technische gegevens

		SFMCN616 Type: H1
Spanning	\( V_{DC} \)	18
Accutype Li-Ion
Werkingsstand Sequentieel
Magazijnhoek Recht
Snelheid onbelast /min 9100
Slagkracht ongeveer 60J
Gewicht (alleen apparaat) kg 2,6

Bevestigingsmaterial
Lengte mm 25 - 64
Schacht diameter mm	1,6
Hoek Recht

Lader		SFMCB11	SFMCB12	SFMCB14
Ingangsspanning	VAC	230	230	230
Uitgangsspanning	VDC	18	18	18
Laadstroom	A	1,25 2		4

Accu		SFMCB201	SFMCB202	SFMCB204	SFMCB206
Span- ning	VDC	18	18	18	18
Capac- iteit	Ah	1,5	2,0	4,0	6,0
Type		Li-Ion	Li-Ion	Li-Ion	Li-Ion

Geluidsdrukniveau volgens EN60745:

Geluidsdruk (L_pA) 84 dB(A), meetonzekerheid (K) 3 dB(A)

Geluidsvermögen (L_WA) 95 dB(A), meetonzekerheid (K) 3 dB(A)

Totale trillingswaarden (som triaxvector) volgens EN60745:

Spijkers/nagels inlaan (a_h,SG) 2,8 m/s², meetonzekerheid (K) 1,8 m/s²

EG-verklaring van overeenstemming RICHTLIJN VOOR MACHINES

SFMCN616 - Accutacker

STANLEY Europe verklaart hierbij dat deze producten worden beschreiben onder EN60745-1:2009 + A11:2010; EN60745-2-16:2010.

Deze producten voldoen tevens aan richtlijn 2006/42/EC, 2014/30/EU en 2011/65/EU. Neem voor meer informatie contact op met STANLEY Europe op het volgende adres of kijk op dechterzijde van de handleiding.

Neem voor meer informatie contact op met STANLEY FATMAX op het volgende adres of kijk op dechterzijde van de handleiding.

De ondergetekende is verantwoordelijk voor de samenstelling van het technische bestand en leegt deze verklaring af namens STANLEY FATMAX.

A.P. Smith

Stanley FatMax heeft vertrouwen in zijn producten enieldsd consumenten een garantie van 12 maanden vanaf de datum van aankoop. Deze garantie is een aanvulling op uw wettelijk rechten en maakt op geen enkele wijze inbreuk waarop. De garantie is geldig binnen het grondgebied van de Lidstaten van de Europese Unie en de Europese Vrijhandelszone. Voor een garantie-aanspraak要去 uw aanspraak in overeenstemming zich met de Voorwaarden en Condities van STANLEY FATMAX en moet u een bewijs van aankoop overleggen aan de verkoper of aan een geauthoriserde reparatiemonteur. Voorwaarden en condities van de 1-jarige garantie van STANLEY FATMAX en het adres van de vestiging van de geauthoriserde reparatiemonteur bij u in de buurt, kunt u vinden op internet op www.2helpU.com, of door contact op te nemen met het STANLEY FATMAX-kantoor ter plaatse, op het adres dat in deze handleiding worden vermeld. Bezoek once website www.stanley.eu/3, waar u uw nieuwe STANLEY FATMAX product kunt registeren en informatie kunt vinden over十几年e producten en speciale aanbiedingen.

Uso previsto
