| Produkttype | Trådløs spikerpistol |
| Merke | STANLEY |
| Modell | Fatmax SFMCN616 |
| Nominell spenning | 18 V DC |
| Batteritype | Li-Ion |
| Kompatibel batterikapasitet | 1,5 / 2,0 / 4,0 / 6,0 Ah |
| Aktiveringsmodus | Sekvensiell |
| Magasinets vinkel | Rett |
| Tomgangshastighet | 9100 /min |
| Drivkraft | Omtrent 60 J |
| Vekt (uten batteri) | 2,6 kg |
| Spikerlengde | 25 - 64 mm |
| Stamme diameter | 1,6 mm |
| Dybdejustering | Justeringshjul |
| Arbeidslys | Innebygd LED |
| Festekrok | Ja, reversibel |
| Lydtrykknivå | 84 dB(A) |
| Lydeffektnivå | 95 dB(A) |
| Vibrasjon | 2,8 m/s² |
| Vedlikehold | Rengjøring med fuktig klut, ingen løsemidler |
| Inkluderte reservedeler | Reserve anti-merk spiss |
| Sikkerhet | Avtrekkerlås, kontaktutløser |
| Garanti | 12 måneder |
| Tiltenkt bruk | Profesjonell og hjemme spikring |
Ofte stilte spørsmål - Fatmax SFMCN616 STANLEY
Brukerspørsmål om Fatmax SFMCN616 STANLEY
0 spørsmål om dette apparatet. Svar på dem du kjenner, eller still ditt eget.
Still et nytt spørsmål om dette apparatet
Last ned instruksjonene for din Hefteapparat i PDF-format gratis! Finn veiledningen din Fatmax SFMCN616 - STANLEY og ta den elektroniske enheten tilbake i hendene. På denne siden er alle dokumenter som er nødvendige for bruken av enheten din publisert. Fatmax SFMCN616 av merket STANLEY.
BRUKSANVISNING Fatmax SFMCN616 STANLEY
Indikator lagt batteri

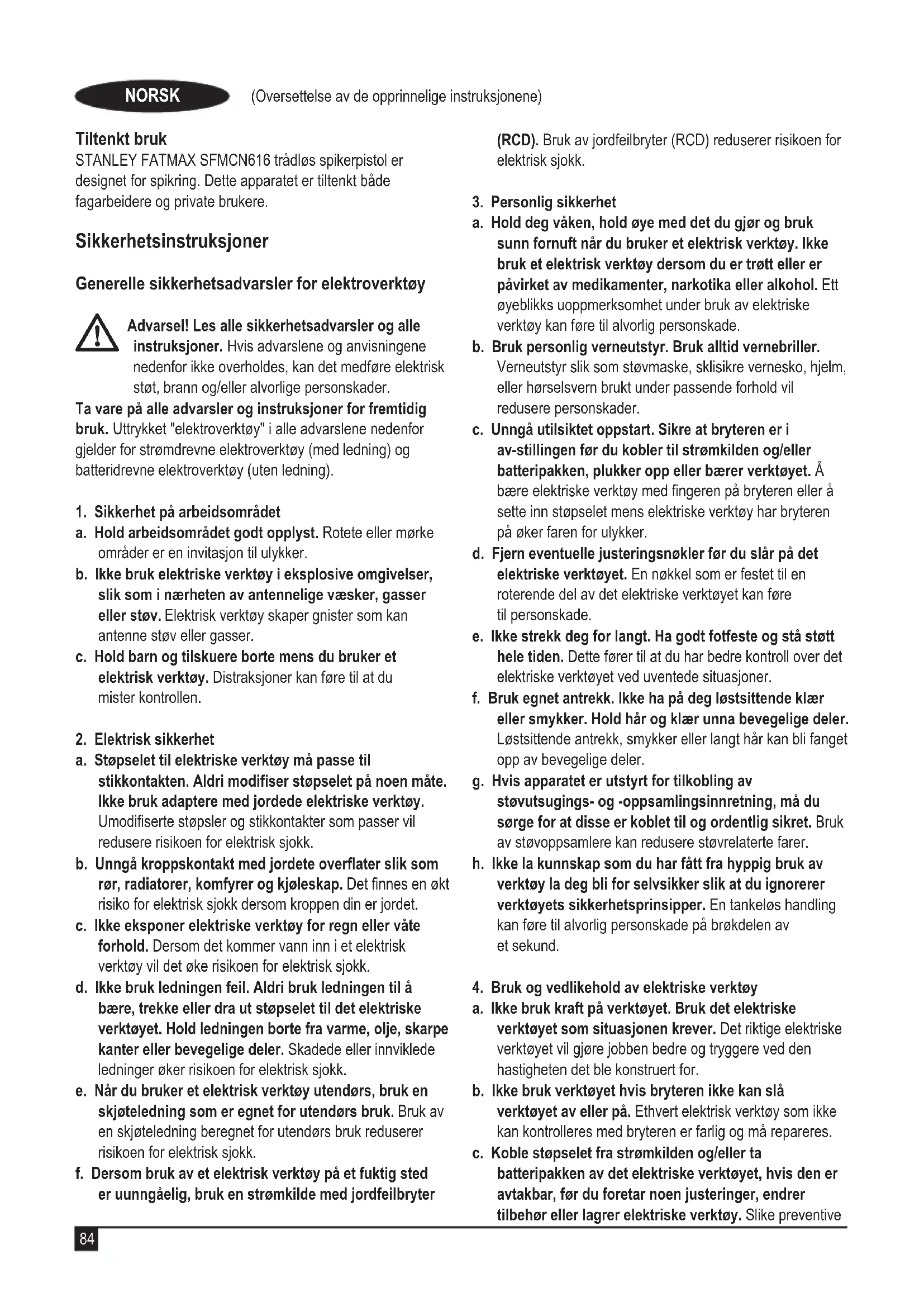

STANLEY FATMAX SFMCN616 tradløs spikerpistol er designet for spikring. Dette apparatet er tiltenkt bade fagarbeidere og private brukere.
Sikkerhetsinstruktener
Generelle sikkerhetsadvorsler for elektroverktoy
Advarsell Les alle sikkerhetsadvorsler og alle instruksjoner. Hvis advarslene og anvisingene nedenfor icke overholds, kan det medfrole elektrisk stot, brann og/eller alvorlige personskader.
Ta vare på alle advarsler og instruksjoner for fremtidig bruk. Uttrykkekt "elektroverktøy" i alle advarslene nedenfor gjelder for strømdrevne elektroverktøy (med ledning) og batteridrevne elektroverktøy (uten ledning).
a. Hold arbeidsomraret godt opplyst. Rotete erer morke omrader er en invitasjon til ulykker.
b. Ikke bruk elektriske verktøy i eksplosive omgivelser, sik som i nærheten av antennelige væsker, gasser erller støv. Elektrisk verktøy skaper gnister som kan antennene støv eller gasser.
c. Hold barn og tilskuere borte mens du bruker et elektrisk verktøy. Distraksjoner kan fore til at du mister kontrollen.
2. Elektrisk sikkerhet
a. Stopselet til elektriske verktøy mæppe til stikkontakten. Aldri modifier støpselet på noen mæte. IkkeBruk adaptere med jordeede elektriske verktoy. Umodifiserte stopsler og stikkontakter som passer vil redusere risikoen for elektrisk sjokk.
b. Unngå kroppskontakt med jordete overflater sik som rør, radiatorer, komfyrer og kjøleskap. Det finnes en økt risiko for elektrisk sjokk dersom kroppen din er jordet.
c. Ikke eksponer elektriske verktøy for regn eller våte forhold. Dersom detkommen vann inn i et elektrisk verktøy vil det øke risikoen for elektrisk sjokk.
d. Ikke bruk ledningen feil. Aldri bruk ledningen til a bare, trekke erler dra ut stopselet til det elektriske verktoyet. Hold ledningen borte fra varme, olje, skarpe kanter ell bevegelige deler. Skadede ell innviklede ledninger oker risikoen for elektrisk sjokk.
e. När du bruker et elektrisk verktøy utendørs, bruk en skjøteledning som er egnet for utendørs bruk. Bruk av en skjøteledning beregnet for utendørs bruk reduserer risikoen for elektrisk sjokk.
f. Dersom bruk av et elektrisk verktøy pa et fuktig sted er uunngælig, bruk en strømkilde med jordfeilbryter
(RCD). Bruk av jordfeilbryter (RCD) reduserer risikoen for elektrisk sjokk.
3. Personlig sikkerhet
a. Hold deg våken, hold øye med det du gjør og bruk sunn fornuft nár du bruker et elektrisk verktøy. Ikke bruk et elektrisk verktøy dersom du er trøtt erer påvirket av medikamente, narkotika eller alkohol. Ett øyeblikks uoppmerksomhet under bruk av elektriske verktøy kan fore til alvorlig personskade.
b. Bruk personlig verneutstyr. Bruk alltid vernebriller. Verneutstyr sik som stovmaske, sklisikre vernesko, hjelm, eller horselsvern brukt under passende forhold vil redusere personskader.
c. Unngå utilisiktet oppstart. Sikre at bryteren er i av-stillingen før du kobler til strømkilden og/eller batteripakken, plukker opp eller bærer verktøyet. Å bare elektriske verktøy med fingeren på bryteren eller a sette inn støpselet mens elektriske verktøy har bryteren på øker faren for ulykker.
d. Fjern eventuelle justeringsnokler for du slar pa det elektriske verktoyet. En nokkel som er festet til en roterende del av det elektriske verktoyet kan fore til personskade.
e. Ikke strekk deg for langt. Ha godt fotfeste og stå stott hele tiden. Dette fører til at du har bedre kontroll over det elektriske verktøyet ved uventede situasjoner.
f. Bruk egnet antrekk. Ikke ha pa deg lodsittende klær eller smykker. Hold har og klær unna bevegelige deler. Lodsittende antrekk, smykker ellr langt har kan bli fanget opp av bevegelige deler.
g. Hvis apparatet er utstyrt for tilkobling av stovutsugings- og -oppsamlingsinnretning, ma du sorge for atppe er koblet til og ordentlig sikret. Bruk av stovoppsamlere kan redusere stvrelaterte farer.
h. Ikke la kunnskap som du har fatt fra hyppig bruk av verktoy la deg bli for selvsikker sik at du ignorerer verktoyets sikkerhetsprinsipper. En tankeløs handling kan fore til alvorlig personskade pa brokdelen av et sekund.
4. Bruk og vedlikehold av elektriske verktøy
a. Ikke bruk kraft på verktøyet. Bruk det elektriske verktøyet som situasjonen krever. Det riktige elektriske verktøyet vil gjore jobben bedre og tryggere ved den hastigheten det ble konstruert for.
b. Ikke bruk verktøyet hvis bryteren ikke kan SLA verktøyet av eller pa. Ethvert elektrisk verktøy som ikke kan kontrolleres med bryteren er farlig og ma repareres.
c. Koble stöpselet fra strömkilden og/eller ta batteripakken av det elektriske verktøyet, hvis den er avtakbar, før du foretar noen justeringer, endrer tilbehör eller lagrer elektriske verktøy. Slike preventive
sikkerhetsforanstaltninger reduserer risikoen for a startedet elektriske verktøyet ved et uhell.
d. Lagre elektriske verktøy som ikke er i bruk, utilgengelig for barn og la ikke personer som ikke er kjent med det elektriske verktøyet allerppe instruksjonene bruke det. Elektriske verktøy er farlige i hendene på utrenede brukere.
e. Vedlikehold verktøy og tilbehør. Kontroller om bevegelige deler er feiljustert eller fastskjær, om deler er ødelagt eller andre forhold som kan påvirke driften av verktøyet. Dersom det er skadet, faverktøyet reparert før;neste bruk. Mange ulykker forarsakes av darelig vedlikeholdte verktoy.
f. Hold skjæverktøy skarpe og rene. Godt vedlikeholdte skjæverktøy med skarpe skjæreakanter setter segindre sannsynlig fast og er lettere à kontrollere.
g. Bruk verktøyet, tilbehorene og bittene, osv., i samsvar med disse instruksjonene og ta i betraktning arbeidsforholdene og det arbeidet som skal utfores. Bruk av det elektriske verktøyet for oppgaver som er forskjellige fra de som er tiltenkt kan.fore til en farlig situasjon.
h. Hold handtakene og gripeflatene tørre, rene og frie for olje og fett. Glatte handtak og gripeområder gir utrygg handtering og manglende kontroll over verktøyet i uventede situasjoner.
5. Bruk og vedlikehold av batteridrevne verktoy
a. Bruk kun laderen som er spesifisert av produsenten. En lader som passer for en type batteripakke kan fere til brannfare dersom den brukes med en annen batteripakke.
b. Bruk kun elektriske verktøy sammen med de spesifiserte batteripakkene. Bruk av andre batteripakker kan skape risiko for skader eller brann.
c. När batteripakken ikke er i bruk, hold den borte fra andere metallobjekter som binders, mynter, nøkler, spikere, skruer eller andre små metallobjekter som kan skape en forbindelse fra en batteripol til en annen. Å kortslutte batteripolene kan före til brannskader eller brann.
d. Ved hardhendt behandling kan det komme væske ut fra batteriet. Unngå kontakt med这部分. Dersom du ved et uhellkommen i kontakt med væsken, skyll med vann. Dersom du fär væsken i øynene, oppsk lege umiddelbart. Batterivæske kan fore til irritasjon aller forbrenninger.
e. Ikke bruk en batteripakke eller verktøy som er skadet eller modifisert. Skadede eller modifiserte batterier kan oppføre seg uforutsigbart og føre til brann, eksplosjon eller fare for personskade.
f. Ikke utsett en batteripakke erer et verktoy for ild erler for hoy temperatur. lld erler temperatur over 130^ kan fore til en eksplosjon.
g. Følg alle anvisninger for lading og lad ikke batteripakken eller verktøyet ved temperaturer som avviker fra området spesifisert iBruksanvisningen. Feilaktig lading eller lading ved temperaturer utenfor det angitte område kan skade batteriet og øker brannfaren.
6. Vedlikehold
a. Få det elektriske verktøyet ditt vedlikeholdt av en kvalifisert reparator som kun bruker originale resedeler. Dette vil sikre at verktøyets sikkerhet blir ivaretatt.
b. Utfør aldri vedlikehold på skadede BATTERIPAKKER. Vedlikehold av BATTERIPAKKER skal kun utføres av produsenten eller autoriserte serviceverksteder.
Ekstra sikkerhetsadvarsler for elektriske verktoy
Bruk hjelpehandtak som folger ned verktoyet. A miste kontroll kan forarsake personskade.
Hold det elektriske verktøyet kun i isolerte gripeoverflater nár du utfører operasjoner hvorskjæverktøyet kan komme i kontakt med skjulte ledninger. Kuttutstyr somkommen i kontakt med en strømførende ledning kan fore til at eksponerte metalldeler på elektroverktøyet blir strømførende, og kangi operatoren stot.
Hold det elektriske verktøyet kun i isolerte gripeoverflater nár du utfører operasjoner hvor kutteutstyret kankommen ikontakt med skjulte ledninger eller egen ledning. Skruer somkommen ikontakt med en stromførende ledning kan fere til at eksponerte metalldeler på elektroverktøyet blir stromførende, og kan giBrukeren støt.
Bruk tvinger eller annen praktisk mate a sikre og holde arbeidsstykkej at stabilit underlag. A holde arbeidsstykkej i hendene erler mot kroppen er ustabilit og kan fore til at du mister kontroll.
För du borer i vegger, gulv eller tak, mä du kontrollere plasseringen av kabler og rør.
Unngå akommen i berøring med spissen pa et bor rett.
etter boring, da den kan vare varm.
Bruksområdet er beskrevet i/DDne braksanvising. Hvis du bruker annet tilbehør, kobler til annet utstyr eller bruker dette produktet til andre oppgaver enn det som er anbefalt i/DDne handboken, kan det fore til fare for personskade og/eller skade pa eiendom.
Sikkerhet for andre
La aldri barn eller personer med reduserte fysiske, sensoriske eller mentale fertigheter eller med manglende erfaring ull kunnskap, ull personer som ikke kjenner bruksanvisningen bruke denen maskinen.
Lokale bestemmelsek kan legge begrensninger pa brukerens alder.
Ikke bruk maskinen hvis det er personer, spesielt barn, ell er i nærhen.
Ekstra sikkerhetsanvisninger for tradlose skrutrekkere
Bruk alltid vernebriller.
Bruk alltid horselsvern.
Bruk kun spikedere av samme type som angitt i bruksanvisingen.
Ikke bruk noe stativ for a feste verktoyet til et underlag.
Ikke demonter aller blokker noen del av spikerpistolen sa som kontaktutloseren.
Frorbruk skal du alltid sjekke sikkerheten og utlosermekanismen fungerer skikkelig og at alle skruer og muttere sitter godt fast.
Bruk-ilke verktoyet som en hammer.
Ikke bruk verktoyet i en stige.
Du skal aldri peke spikerpistolen mot deg selv erler andre.
Mens du jobber skal du holde verktoyet pa en sik mate at ingen skader kan oppsta mot hodet aller kroppen i tilfeller av mulig rekyl forarsaket av at stromforsyningen blir brutt eller harde omrader inni arbeidsstykket.
Du skal aldre skyte med spikerpistol ut i luften.
På arbeidsområdet skal du skal alltid bære verktøyet i kun ett handtak og aldri med utløseren aktivert.
Du skal alltid ta hensyn til forholdene på arbeidsstedet hvor spikerpistolen kan trenge inn i tynne overflater eller skli av hjørner og kanter av overflater og således sette mensesker i fare.
Du skal ikke feste spikereær kanten på arbeidsstykket.
Du skal ikke feste spiker oppå andere spikere.
Gå alltid ut fra at verktøyet ineholder stifter/spikere. Uforsiktig handtering av spikerpistol kan.fore til at spikere avfyres og til personskader.
Ikke rett verktoyet mot deg selv eller andre personer i nærheten. Utilsiktet innrykking av avtrekkeren vil avfyre spiker og kan fore til personskade.
Ikke aktiver verktoyet for det er plassert tett intil arbeidsstykket. Hvis verktoyet ikke har god kontakt med arbeidsstykket, kan stiften/spikeren skytes ut og bort fra festestedet.
Koble verktoyet fra strmkilden dersom spikeren setter seg fast i verktoyet. Nar en fastlast spiker skal fjernes kan spikerpistol aktiveres utilsiktet dersom den er plugget inn.
Ikke bruk stiftemaskinen til festing av elektriske ledninger. Den er ikke konstrukt for installing av elektriske kabler og kan skade isolasjonen på el-kabler og dermed forårsake elektrisk støt eller brann.
Restrisikoer
Andre risikoer kan oppsta dersom du bruker verktoyet pa en mate som ikke er beskrevet i de angitte sikkerhetsadvarslene. Slik risiko kan oppsta som ffolge av feil bruk, for lang bruk og annet.
Til tross for at man følger relevante sikkerhetsbestemmelse og bruker sikkerhetsutstyr, er det bestemte restrisikoer som ikke kan unngås. Disse inkluderer:
Personskader som ffolge av a berore roterende/ bevegelige deler.
Personskader ved skifte av komponenter, blad ell er tilbehør.
Personskader ved feilaktig bruk av verktoyet. Ved bruk av et verktoy i lengre perioder, pass paa ta regelmessige pauser.
Horselskader.
Helsefare fra innanding av stov fra braken av verktoyet (eksempel: arbeid med treverk, spesielt eik, bok og MDF.)
Vibrasjon
Vibrasjonsemisjonsverdien som er angitt under tekniske data og samsvarserklæring er blitt målt i henhold til en standard testmetode som er angitt i EN60745 og kan brukes til á sammenligne et verktøy med et annet. De angitte vibrasjonsverdiene kan ögså brukes som en forelpig vurdering av eksponderingen.
Advarel! De virkelige vibrasjonsvedriene under bruk av elektroverktoyet kan avike fra de oppgitte verdiene avhengig av hvordan verktoyet brukes. Vibrasjonsnivæt kan øke over det angitte nivaet.
Ved vurdering av vibrasjonsekponering for bestemmelse av sikkerhetstiltak i henhold til 2002/44/EU for beskyttelese av personer som regelmessig bruker elektroverktoy i jobben, bør et estimat av vibrasjonsekponeringen ta hensyn til bruksforholdene og maten verktoyet brukes pa, inkludert en vurdering av alle deler av arbeidsprossessen, sa som varighet av bruk og tomgangsid i forhold til tid for virkelig bruk.
Etiketter pa verktoyet
Følgende adverselsymboler vises på verktøyet sammen med datokoden:
Advarel! For a redusere skaderisikoen, les bruksanvisingen.
Advarel! Brukeren ma bruke vernebriller og hørselvern for a redusere risikoen for skade.
Hold hendene og kroppsdeler unna det naere arbeidsomradet.
Arbeidslysene fungerer ogsa som indicator for lavt batteri og fastklemt spiker, i tilegg til a belyse arbeidsomradet.
Ytterligere sikkerhetsinstruktjoner for batterier og ladere
Batterier
Forsok aldri a apne av noen arsak.
Ikke utsett batteriet for vann.
Oppbevar ikke steder der temperaturen kan overskride 40^
Lad bare ved temperaturer mellom 10^ og 40^ .
Folg instruksene som finnes i avsnittet „Miljo" nár du skal kaste batterier.
Ikke skad aller deformer batteripakken ved punktering ell er stot, da dette kan fore til risiko for personskade og brann.
- Ikke lad skadede batterier.
Under ekstreme forhold kan batterilekkasje forekomme. Hvis du oppdager vaeske pa batteriene, ma du tørke den forsiktig av med en klut. Unngå kontakt med huden.
Hvis vaesken kommer i kontakt med huden eller øynene, folger du instruktione nedenfor.
Advarsel! Batterivæsken kan fore til personskade aller skade pa eiendom. Ved hudkontakt skyller du umiddelbart med vann. Hvis huden blir rød aller irritert aller smerter inntreffer, sok øyeblikelig medisinsk hjelp. Hvis vaeskenkommen i kontakt med øynene, skyller du umiddelbart med rent vann og soker øyeblikelig medisinsk hjelp.
Ladere
STANLEY FATMAX-laderen skal bare brukes til a lade batteriet i apparatet som laderen kom sammen med. Andre batterier kan sprekke og fere til personskade og materiell skade.
Prv aldri a lade nikke-oppladbare batterier.
Skift ut defekte ledninger umiddelbart.
Ikke utsett laderen for vann.
Ikke apne laderen.
- Ikke stikk noe ned i laderen
Symboler på laderen
Laderen er bare beregnet for bruk innendors.
Lesdennehandbokenforbruk.
Ilke fork á lade opp skadede batterier.
Elektrisk sikkerhet
Denne laderen er dobbeltisolert. Jording er derfor ikke nødvendig. Kontroller alltid at nettspenningen er i overensstemmelse med spennenpenå typeskitet. Prov aldri Å skifte ut laderen med en vanlig nettplugg.
Hvis strømledningen blir skadet, ma den skiftes av produsenten eller et autorisert STANLEY FATMAX-servicesenter sa man unngar fare.
Advarsell Prov aldri a skifte ut laderen med en vanlig nettplugg.
Funksjoner
Dette verktoyet har noen av aller alle funksjonene angitt under.
- Utlserbryter
- Lasebryter
- Dybdeiusteringshiul
- Dybdeiusteringsindikator
- Indikatorlys for lav't batteri og lst/fastkilt spiker
- Lasespake
- Luke for à fierne blokkering
- Kontaktutløser
- Magasin
10 Skyvelas - Skyvelasutloser
- Batteri
Bruk
Advarsell La verktoyet jobbe i sin egen hastiget. Ikke overbelast det.
Lading av batteriet (fig. A)
Batteriet må lades För Förste bruk og haver gang det ikke longer gir nok strom til jobber som tidligerelett ble utført. Batteriet kan bli varmt under ladning.Dette er normalt og innebærer化进程.
Advarsell! Ikke lad batteriet ved omgivelsestemperaturer under 10^ aller over 40^ . Anbefalt ladetemperatur er ca. 24^ .
Merk: Laderen vil ikke lade et batteri hvis celletemperaturen er under ca. 10^ aller over 40^ . Du br la batteriet stå i laderen. Laderen begynner Å lade automatisk när celletemperaturen blir hoyere eller lavere. Merk: For a sikre(Maximum ytelse og levetid pLi-lon batteripakker, lad batteripakken helt opp forste gangs bruk.
Plugg inn laderen (13) i en passende stikkontakt f#r du setter inn batteripakken (12).
NORSK
Det rode ladelyset (13a) blinker kontinuereg som indikasjon på at ladeprossessen er startet.
Fullfort lading vises ved at det gronne ladelyset (13a) er PÅ kontinuerlig. Batteripakken (12) er da fullt oppladet og kan brukes, aller den kan bli stäende i laderen (13).
Lad utladete batterierinnen en uke. Batterienes levetid vil bli mye mindre hvis de oppbevares utladet.
LED-moduser for laderen
| Lading: Blinkende grønn LED |
| Fulladet: Lysende grønn LED |
| Ventetid for varm/kald pakke: Blinkende grønn LED Lysende rød LED |
Batteriet er utstyrt med en ladeindikator sik at man raskt kan se batterilevetiden som vist i figur B. Ved a trykke ladeindikatorknappen (12a) kan du enkelt se gjenvaerende batterilevetid som illustrert i figur B.
Sette inn og ta av batteripakke pa verktoyet
Advarsell Pass pà at laseknappen er i bruk for a hindre utilisiktet aktivering av bryteren fór du tar ut eller setter inn et batteri.
Installere batteripakken (Fig. C)
Sett batteriet inn i verktoyet til du horer et klikk som vist pa figur C. Forsikre deg om at batteripakken sitterHLTinne og er last i posisjon.
Ta ut batteripakken (Fig. D)
Trykk pa batteriutlserknappen (12b) som vist pa figur D og dra batteripakken ut av verktoyet.
Henge krok (fig. E)
Advarsell Fjern alle spiker fra magasinet for du gjør noen justeringer eller utfører service pa verktøyet. Unnlatelse kan fore til persorskade.
Advarel! For a redusere faren for alvorlig personskade, sett fremover/bakover knappen i laseposisjonen ell slavverktoyet og kople fra batteripakken for du gjor justeringer ellferner/monterer tilbehør. Utilsiktet oppstart kan fore til personskader.
Advarsell For a redusere faren for alvorlig personskade, sorg for at skruen (15) som holder hengekrok er festet ordentlig.
Forsiktig: Når det ikke er i bruk, plasser verktøyet på sider på en stabil overflate der det ikke skaper fare for snubling eller fall. Noen verktøy med store batteripakker kan/Sta på batteripakken, men kan lettes slås overende.
Merk: När du fester eller skifter ut hengekrok (14) bruk kun skruen (15) som fölger med. Pase at skruen strammes godt. Dersom kroken ikke onions kan den fjernes fra verktøyet. For ä flytte hengekroken, ta av skruen (15) som holder hengekroken (14) på plass.
Merk: Ulike kroker og lagringsløsninger for
skinneveggsystemer er tilgengelig.
Besk var website www.stanley.eu/3 for mer informasjon.
Bruk
Advarsell Les avsnittet som heter Spikerpistol. Sikkherhetsadvarsler i begynnelsen av donne bra克斯anvisingen. Benytt horselvern og vernebriller nár du bruker dette verktøyet. Hold spikerpistol vendt bort fra deg selv og andre. Før hv er bruk skal du gjennomfere de følgende prosedyrene og sjekker. Dette er for a forsikre deg om sikker bruk.
Advarsell For a redusere faren for personskade skal du koble fra batteripakken fra verktoyet og sette pa laseknappen for du utforer vedlikehold, tar ut fastlaste spiker, gar bort fra arbeidsstedet, flytter verktoyet til et annet sted er gir verktoyet til en annen person.
Advarsell Hold finger UNNA utloseren nar du icke fester spiker. Padenne maten unngar du unodvendig avfyring.Duskal aldri bare verktoyet med fingeren pa avtrekkeren.
Bruk alltid riktig vernebriller, horselven og andedrettsbeskyttelse.
Ta batteripakken av verktøyet og sett pa avtrekkerlåsen.
Lås skyvelåsen i bakre posisjon og fjern alle spikerstrips fra magasinet.
Sjekk for glidende og riktig drift i kontaktutløseren og kontaktutløseren. Ikke bruk maskinen dersom jordfeilbryteren ikke fungerer riktig.
Aldri bruk et verktoy som har skadede deler.
Advarsell Kontaktutloseren ma vare trykket ned fulgt av et avtrekkerdrag for hver spiker fulgt av utlosning av bade kontaktutloseren og avtrekkeren etter hver spiker.
Advarel! Batteriet skal alltid vare fjernet og utloserljasen skal vare pa nar justeringer skal utfores ellr nar verktoyet ikke er i bruk.
Skyy kontaktutilseren (8) helt mot arbeidsflaten.
Trykk pa avtrekkeren (1) for a starte motoren. (spikeren vil gä inn i arbeidsflaten).
Slipp avtrekkeren.
Loft kontaktutloseren av arbeidsflaten.
Repetér de 4 trinnene ovenfor foresto bruk
Forberede verktøyet
Advarsell ALDRI spray erer pa anen mate pafor smoremidler erer rengjoringsmidler inn i verktoyet. Dette kan kraftig redusere levetid og ytelser pa verktoyet.
Advarel! Batteriet skal alltid vare fjernet og utloserljasen skal vare pa nar justeringer skal utfores ellr nar verktoyet化进程.
Les sikkerhetsinstruksjonene i donne brupsanvisingen.
Bruk vernebriller og hørselsvern.
Fjern batteriet fra verktoyet og lad det helt opp.
Forsikre deg om at magasin er helt tomt for spiker.
Sjekk for glidende og riktig drift i kontaktutløseren og kontaktutløseren. Ikke bruk maskinen dersom jordfeilbryteren ikke fungerer riktig.
Hold verktoyet vendt bort fra deg selv og andre.
Sett inn en fulladet batteripakke.
Lade verktoyet (fig.F)
Advarsel! Hold stiftemaskinen vendt bort fra deg selv og andere. Dette kan resultere i alvorlig personskade.
Advarel! Du skal aldri fylle pa verktoyet nár skyvelåsen ell er avtrekkeren er aktivert.
Advarsel! Du skal alltid fjerne batteripakken for du fyller pa erer fjerner spiker.
Advarsel! Batteriet skal alltid vare fjernet og utloserlasen skal vare pa nar justeringer skal utfores ellr nar verktoyet化进程.
Advarsel! Hold fingre unna kontaktutloseren for a unngå personskade.
Settinnspikeribunnenavmagasinet(9).
Trekky-lasen(10)nedtilspikerfolgeren(16)fallerbak spikrenesomvistpafigurF.
Lønsne skyve-lasen(10).
Tommeverktoyet
Advarsel! Batteriet skal alltid vare fjernet og utloserljasen skal vare pa nar justeringer skal utfores ellr nar verktoyet化进程.
Trykk pa skyvelasknappen (11).
Sett inn spiker manuelt i bunnen av magasinet (9).
- Apne blokkeringsluken på nesedelen for á være sikker på at det ikke sitter noen spiker i.
Justere dybde (fig. G)
Dybden pā spikrene kan justeres ved hjelp av dybdejusteringshjulet (3) pā siden av verktøyet.
AdvarsellFor a redusere risikoen for alvorlig personskade.
pagrunnvavutilsiktet avfyring nardu stillerinn dybden skal du alltid:
Ta ut batteripakken.
Sette pa avtrekkerlasen.
Unngå kontakt med avtrekkeren under justering.
Dybdemarkeringer finnes på en skyveskala på jdybdejusteringsindikatoren (4). Venstre side indikerer den dypeste og hoyre sider indikerer den grunneste.
For a sette en spiker dypere, rotér dybdejusteringshjulet (3) nedover. Dette vil fère dybdejusteringsindikatoren (4) til venstre på skalaen.
For a sette en spiker grunnere, rotér dybdejusteringsjulet (3) oppover. Dette vil fère dybdejusteringsindikatoren (4) til hýre på skalaen.
Arbeidslys (fig. H)
Arbeidslysene (5) finner du pa begge sidene av spikerpistolen.
Arbeidslysene gär pa nár du trykker ned kontaktutløseren.
Merk:Arbeidslyset er for a belyse den naermeste arbeidsflaten, og er ici meent a brukes som lykt.
Lavt batteriindikator
Arbeidslysene vil blinke og sa sla seg av for a indikere lavt batteri.
Forkilt spiker-indikator
Arbeidslysene vil blinke kontinuerlig hvis en spiker kiler seg i nesestykket (se Fjerne forkilt spiker).
Løsne blokkering (fig. I)
Advarsell Dersom den kjører seg fast vil verktøyet slå seg av og du ma tilbakerstille det. Følg instruksene for Å fjerne en forskilling for Å gjore det. Fjerne sa batteripakken og sett den inn igjen. Verktøyet er na klart til bruk. Dersom spikerpistolen brukes hardt slik at all energia i motoren brukes for Å slå inn spikeren, kan verktøyet lase seg. Driverbladet gjennomforte ikke slagsyklusen og blokkeringsindikatoren blinker. Vri lasespaken (6) på verktøyet for Å løsne mekanismen.
Merk! Verktøyet vil deaktivere seg selv og ikke tilbakerstilles for bateripakken er tatt ut og satt inn igjen. Dersom enheten stadig blokkeres og gär i lás, kontroller materialet og spikerlengden for a se om bruksområdet er korrekt. Dersom bladet ikke gär automatisk tilbake til sin posisjon etter a harotert forskilingsspaken, gá videre til „Fjerne en forkilt spiker".
Fjerne en forkilt spiker (fig. I, J)
Advarsell For a redusere risikoen for personskade skal du koble fra batteripakken fra verktoyet og sette pa avtrekkerasen ffor du utforer vedlikehold eller fjerner en kilt spiker.
Hvis en spiker setter seg fast i nesestykket skal du holde verktøyet bort fra deg selv og følgeppe instruksjonene for a fjerne den:
Ta batteripakken av verktøyet og sett på avtrekkerlåsen.
Roter forskilingsspaken (6) på verktøyet forå lysne driverbladet og lysne forskilingen. Hvis verktøyet fremdeles er blokkert skal du folge de 9 trinnene som er listet opp nedenfor:
Dra skyvelåsen nedover til den lases på plass. Tilt sä verktøyet over slick at spikeren glir fritt ut fra bunnen av magasinet.
- Åpne låsen på blokkeringsluken (7) og dra oppover for Å apne luken (17).
Ta ut den boyde/fastlaste spikeren, bruk en tang om nodvendig.
Dersom driverbladet er i nede-posisjonen, sett inn en skrutrekker i nesestykket og skyv bladet tilbake i posisjon.
Lukk frontdoren og sett pa wireformen (19) under de to armene (18) pa kontaktutloseren. Dytt blokkeringsluken ned (7) til den laser seg pa plass.
Settinnigjenspikereimagasinet(seLadeverktoyet).
Trekk skyveren (10) ned til spikerfolgeren (16) faller bak spikrene som vist på figur G.
Settinnigjenbatteripakken.
Ta av avtrekkerasen (2) sik at avtrekkeren blir aktivert.
Advarsel! Dersom den kjører seg fast vil verktøyet slå seg av og du ma tilbakestille det. For Å gjøre dette, følg instruksjonene om hvordan du fjerner en forkilt spiker. Fjerne sa batteripakken og sett den inn igjen. Verktøyet er nå klart til bruk.
Merk!Hvis spiker fortsetter Å kile seg fast kontinuierlig skal du sorge for at verktøyet blir vedlikeholdt hos et autorisert STANLEY FATMAX servicesenter.
Driftikaldtver
När du bruker verktøyet ved temperaturer under frysepunktet:
Hold verktoyet sa varmt som mulig f\r~ du bruker det.
Aktiver verktøyet 5 eller 6 ganger i avkapp før bruk.
Drift i varmt vaer
Verktøyet skal virke som normalt. Hold verktøyet unna direkte sollys da overoppheting kan forringe stødempere og andre gummideler. Dette kan resultere i økt vedlikehold.
Reservedeler
Advarse!For a redusere risikoen for personskade skal du koble fra batteripakken fra verktoyet og sette pa avtrekkerasen for du utforer vedlikehold erler fjerner en kilt spiker.
Verktøyet leveres med en ekstra merkefri tupp på sider av spikermagasinet.
For a skife ut den merkefrie tuppen, ta av den gamle merkefrie tuppen og sett pa den nye merkefrie tuppen pa kontaktutloseren.
Bruk kun identiske_reservedeler. For en deeliste for a bestille deler, se var service-nettside www.stanley.eu/3co.uk. Du kan ogsa bestille deler fra det naermeste STANLEY FATMAX fabrikkservicesenter aller STANLEY FATMAX autorisert garantiverktsd.
Feilsøking
Hvis apparatet ikke fungerer som det skal, følger du instruksjonene under. Hvis problemet ikke løses, kontakter du ditt lokale STANLEY FATMAX-serviceverksted.
Adversell!Koble apparatet fra strommen fdr fortsetter.
| Problem Mulig Års | ak Mulig lösning | |
| Enheten starter ikke. | Batteripakken er ikke satt inn riktig. Batteripakken er ikke ladet. Avtrekkeråsen er satt på. | Kontroller insettings av batteripakken. Kontroller kravene til ladning av batteripakken. Ta av avtrekkeråsen. |
| Verktøyet avfyrer ikke. (Lys på, motor går ikke) | Motoen stopper perpet 2 sekunder. | Normal drift, lésne avtrek- keren eller kontaktutøseren og trykk inn igjen. |
| Verktøyet avfyrer ikke. (Lysene blinker) | Lavt batteri eller skadet batteri. | Lad opp eller skif ut batteriet. |
| Verktøyet avfyrer ikke (lyset blinker kontinuereg) | Spiker forkilt/ verk-tøy forkilt. Forkilt mekanisme | Ta ut batteriet, roter forskilingsspaken. Fjern den forkilte spikeren og sett inn igjen batteripakken. Kontakt et autorisert service-senter. |
| Verktøyet avfyrer ikke. (Lysene er på, motoren,går, bladet lately nede) | Kontakt et autorisert servicesenter. | |
| Verktøyet fun-gerer, men slår ikke spikrene helt inn. | Lavt batteri eller skadet batteri. Dybdereguleringen satt for kort. | Lad opp eller skif ut batteriet. Vri dybdejusteringen til en dypere innstilling. |
| Verktøyet ikke fast presset mot ar-beidsstykke. Materiale og spikerens lengde er for hard bruk. | Les bruksanvisningen. Velg passende materialeller spikerengde. |
Vedlikehold
STANLEY FATMAX apparatet/verktøyet (batteridrevet aller med kabel) er konstrukt for Å vare i drift over lengre tid med et minimum av vedlikehold. Verktøyet/apparatet er avhengig av riktig stell og regelmessig rengjøring for Å fungere som det skal til enhver tid.
Advarel! Slå av apparatet og trekk stöpselet ut av stikkontakten før rengjøring.
Smuss og fett kan tørkes av fra apparatet utvendig med en klut.
Advarel! Bruk ALDRI lsemidler aller andre kraftige kjemikalier til a rengjore de ikke-metalliske delene pa apparatet. Disse kjemikaliene kan svekke materialene som brukes i disse delene. Bruk en klut som bare er fuktet med vann og mild sape. Aldri la noen vaeske trange inn i encheten, aldri dypp noen del av encheten i en vaeske.
Advarsell ALDRI spray erper pa annen mate pafor smoremidler erer rengjoringsmidler inn i verktoyet. Dette kan kraftig redusere levetid og ytelser pa verktoyet.
Servicemerknader
Radioen kan ikke repareres av brukeren. Det er ingen deler innate i spikerpistolen som trenger service. Reparasjon hos et autorisert servicesenter er påkrevd for Å unngå skade på statisk sensitive interne komponenter.
Produkter og batterier inneholder materialer som kan gjenbrukes eller gjenvinnes for a redusere behovet for nye rmaterialer.
Vennligst lever elektrisk utstyr og batterier til gjenbrukihenhold til lokale retningslinjer. Mer informasjon finner du pàwww.2helpU.com
Tekniske data
| SFMCN616 Type:H1 | ||
| Spenning | \(V_{\text{DC}}\) | 18 |
| Bartterity type Li-ion | ||
| Aktiveringsmodus Sekvensiell | ||
| Magasinvinkel Rett | ||
| Ubelastet hastigkeit /min 9100 | ||
| Driv-energi omtrent 60J | ||
| Vekt (bare verktøyet) kg 2,6 |
| Sikere | |||
| Lengde mm 25 - 64 | |||
| Spiker diameter mm 1,6 | |||
| Vinkel Rett |
| Lader SFMCB11 SFMCB12 SFMCB14 | ||||
| Inngangsspenning | V AC | 230 | 230 | 230 |
| Utgangsspenning | V DC | 18 | 18 | 18 |
| Strøm | A | 1,25 2 | 4 | |
| Batteri | SFMCB201 | SFMCB202 | SFMCB204 | SFMCB206 | |
| Spen- ning | \( V_{DC} \) | 18 | 18 | 18 | 18 |
| Kapa- sitet | Ah | 1,5 | 2,0 | 4,0 | 6,0 |
| Type | Li-ion | Li-ion | Li-ion | Li-ion |
| Lydtrykknivá i henhold til EN60745: |
| Lydtrykk (LpA) 84 dB(A), usikkerhet (K) 3 dB(A) |
| Lydeffekt (LwA) 95 dB(A), usikkerhet (K) 3 dB(A) |
| Totale vibrasjonsverdier (vektorsum fra tre retninger) bestemt i samsvar med EN60745: |
| Spikerfesting (a1) 2,8 m/s2, usikkerhet (K) 1,8 m/s2 |
EU-samsvarserklæring
MASKINDIREKTVET
SFMCN616 - Tradløs spikerpistol
STANLEY Europe erkräer at disse produktene beskrevet under EN60745-1:2009 + A11:2010; EN60745-2-16:2010.
Disse produitene er ogsä i samsvar med direktiv 2006/42/EF, 2014/30/EU og 2011/65/EU. For mer informasjon, vennligst kontakt STANLEY Europe på følgende adresser eller se baksiden av handboken.
For mer informasjon, vennligst kontakt STANLEY FATMAX på følgende adresser eller se baksiden av handboken.
Undertegnede er ansvarlig forSAMmenstillingen av den tekniske filen og fremsetter donne erklageringen pa vegne av STANLEY FATMAX.
A.P. Smith
STANLEY FATMAX er trygg på kvaliteten av produitene sine og tilbyr forbrukere en 12 maneders garanti fra kjopsdato.
Denne garantien er et tillegg og endrer ikke dine rettigheter i henhold til loven. Garantien er gyldig innen områdene tilhørende medlemsslandene i den Europeiske Union (EU) og det Europeiske Frihandelsområdet (EFTA).
For à ta garantien i bruk mà kravet være i samsvar med kjøpsbetingelsene fra STANLEY FATMAX og du mà vise kjøpskvittering til forhandleren eller til et autorisert serviceverksted. Betingelsene for STANLEY FATMAX'
1 Års garanti og adressen til din nærmeste autoriserte serviceverksted kan du finne på internet under www.2helpU.com, eller ved à kontakte ditt lokale STANLEY FATMAX-kontor, adressen er angitt i dette bruksanvisingen.
Besk vare nettsider pa www.stanley.eu/3 for a registriere dtt nye STANLEY FATMAX-product og for a fa informasjon om nye Produkter og spezialtilbud.
Tilsigtet brug
Gem alle advarsler og instruktioner til fremtidig reference.
Andre batterier kan eksplodere og forarsage personskade og materiel skade.
Arbejdslysene vil blinke og derefter slukke helt for at indikere lavt batteri.
