LED REFLEktor 30 W

Vouw voor het lezen de pagination met de afbeeldingen open en maak u vertrouwd met alle functies van het apparaat.

PL

NL/BE Bedienings- en veiligheidsinstructies Pagina 29

Legenda van de gebruike pictogrammen.. 30

Inleiding

Correct gebruik.. 30

Beschrijving van de onderdelen.. 30

Omvang van de levering.. 31

Veiligheidsinstructies.. 31

Voorbereiding 32

Benodigd gereedschap.. 32

Voor de installmente.. 32

Montage 33

Ingebruikname

Bewegingsmelder instellen. 34

Automatisch gebruik.. 34

Reiniging en onderhoud.. 34

Afvoer 35

Garantie en service

Garantieverklaring.. 35

Serviceadres.. 35

Conformiteitsverklaring

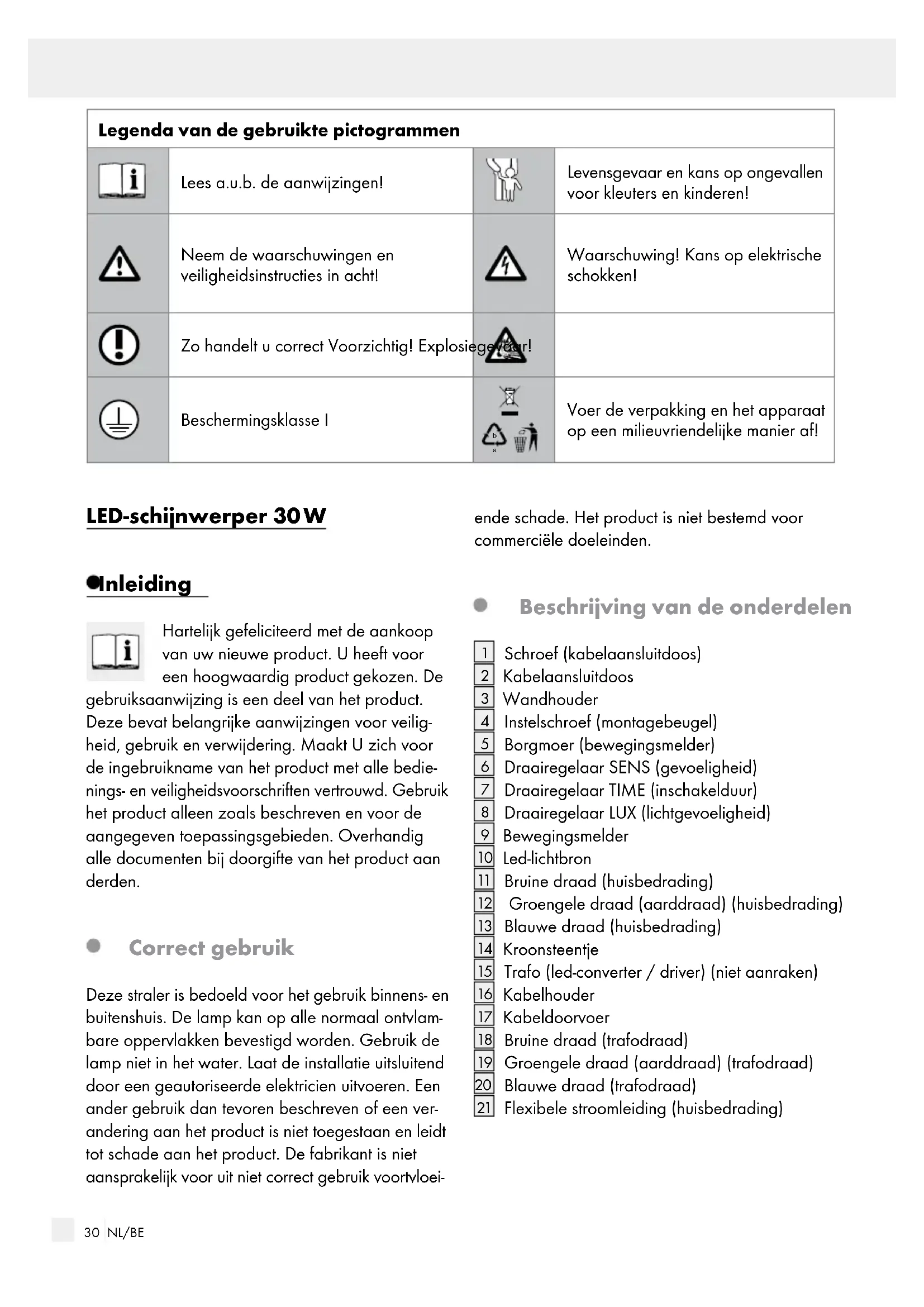

Legenda van de gezruikte pictogrammen
i	Lees a.u.b. de aanwijzingen!		Levensgevaar en kans op ongevallen voor kleuters en kinderen!
!	Neem de waarschuwingen en veiligheidsinstrumenties in ache!		Waarschuwing! Kans op elektrische schokken!
!	Zo handelt u correct Voorzichtig! Explosiegeyar!
	Beschermingsklasse I		Voer de verpakking en het apparaat op een milieuvriendelijk manier af!

LED-schijnwerper 30W

Onleiding

Hartelijk gefeliciteerd met de aankoop van uw nieuwe product. U heeft voor een hoogwaardig product gekozen. De

gebruiksaanwijzing is een deel van het product. Deze bevat belangrijke aanwijzingen voor verilgheid, gebruik en verwijdering. Maakt U zich voor de ingebruikname van het product met alle bediennings- en verilgheidsvoorschriften ver Trouwd. Gebruik het product alleen zoals beschreiben en voor de aangegeven toepassingsgebieden. Overhandig alle documenten bij doorgifte van het product aan derden.

- Correct gebruik

Deze straler is bedoeld voor het gebruik binnens- en buitenshuis. De lamp kan op alle normalaal ontvlambare oppervlakken bevestigd worden. Gebruik de lamp Niet in het water. Laat de installmentie uitsluitend door een geauthoriseerde elektricien uitvoeren. Een ander gebruik dan tevoren beschreiben of een verondering aan het product is Niet toegestaan en leidt tot schade aan het product. De fabrikant is Niet aansprakelijk voor uit Niet correct gebruik voortvloei

ende schade. Het product is nicht bestemd voor commerciele doeleinden.

Beschrijving van de onderdelen

1 Schroef (kabelaansluitdoos)
2 Kabelaansluitdoos
3 Wandhouser
4 Instelschroef (montagebeugel)
5 Borgmoer (bewegingsmelder)
6 Draairegelaar SENS (gevoeligheid)
7 Draairegelaar TIME (inschakelduur)
8 Draairegelaar LUX (lichtgevoeligkeit)
9 Bewegingsmelden
10 Led-lichtbron
[11] Bruine draad (huisbedrading).
12 Groengele draad (aarddraad) (huisbedrading)
13 Blauwe draad (huisbedrading)
14 Kroonsteenteje
15 Trafo (led-converter / driver) (niet aanraken)
[16] Kabelhouser
[17] Kabeldoorvoer
18 Bruine draad (trafodraad)
19 Groengele draad (aarddraad) (trafodraad)
[20] Blauwe draad (trafodraad)
21 Flexibele stroomleiding (huisbedrading)

Technische gegevens

Nominate spanning: 100 - 240V 50 / 60Hz

Nominal vermogen: ca. 30 W

Vermogensfactor: >0,9

Kleurtemperatuur: ca. 5000 Kelvin

Schakelcycli: ca. 30000

Grootte van het

geprojecteerde

oppervlak: 0,045 m

Afmetingen: 22,4 × 25,3 × 11,5 cm

Gewicht: 1460g

Modelnr.: LSL 32 A2

- Omvang van de levering

1 LED-schijnwerper
2 schroeven ST8 (voor wandbevestiging)
2 onderlegplaatjes (16× 8,4× 1,6cm)
2 pluggen (voor wandbevestiging)
1 gebruiksaanwijzing

Veiligheidsinstructies

Bij beschadigingen die worden veroorzaakt door het Niet in acht nemen van deze gebruiksaanwijzing vervalt de garantie! Wij zich Niet aansprakelijk voor gevolgschade! Bij materiaèle schade of persoonlijk letsel die worden veroorzaakt door onjuist gebruik of het Niet in acht nemen van de veiligheidsinstrictions zich wij zich aansprakelijk!

LEVENSGEVAAR EN GEVAAR VOOR ONGEVALLEN VOOR KLEUTERS EN KINDEREN! Laat

kinderen nooit zonder toezicht bij het verpakkingsmaterial. Er bestaat gevaar voor verstikking door verpakkingsmaterial. Kinderen onder-schatten vaak de gezaren. Houd kinderen alttijduit de buurt van het product.

Dit apparaat kan door kinderen vanaf 8 alsook personen met verminderde fysieke, sensorische of mentale vaardigheden of een gebrek aan ervaring en kennis worden gebruikt, als zij onder toezicht staan of geinstrueerd werden met betrekking tot het veilige gebruik van het apparaat en de hieruit voortvloeije gevaren begrijpen.
- Kinderen mogen nicht met het apparaat spelen. Reiniging en onderhoud mag Niet door kinderen zonder toezicht worden uitgevoerd.
LEVENSGEVAAR! Houd kinderenijdens de montage buiten het werkbereik. Tot de levering behoren tal van schroeven en anderekleine onderdelen. Bij inslikken of inhaleren hunnen deze levensgevaarlijkহn.

EXPLOSIEGEVAAR! Gebruik de lamp Niet in een explosiegevaarlijke omgeving waarin zich brandbare

dampen, gassen of stof bevinden.

Stel de lamp Niet bloot aan direct zonlicht, regen, sneeuw of ijs. Anders kan dit tot beschadigingen aan het product leiden.
De lamp kan op alle normalaontvlambare oppervlakken bevestigd worden.
De lamp is nicht geschickt voor continu bedrijf.

Vermijd levensgevaardoor elektrische schok

Laat de elektronische installmentie door een opgeleide elektricien of een voor elektrische installations geinstruerde personu utvoeren.
Gebruik de lamp nicht als u een beschadiging hebt geconstasteerd.
Neem in geval van beschadigingen, reparations of andere problemen aan de lamp contact op met de klantenservice of met een elektricien.
Open nooit een van de elektrische delen en steek er geen voorwerpen in. Bij dergelijkte ingrepen bestaat levensgevaar door elektrische schokken.
Verwijder voor de montage de zekering of schakel de aardlekschakelaar in de groepenkastuit (0-stand).
Wees er voor de montage zeker van dat de beschikbare netspanning met de benodigde

voedingsspanning van de lampen overeenkomt (100-240V\~).

Wees er zeker van dat er bij de montage geen leidingen worden beschadigd.

Vermijd brand- en letselgevaar

GEVAAR VOOR LETSEL! Controleer direct na het uitpakken iedere lamp en of de frontafdekking op beschadigingen. Monteer de lamp Niet met defeche lampen en / of defeche frontafdekking. Neem in dit geval contact op met het klantenservice.

GEVAAR VOOR ELEKTRISCHE SCHOKKEN! GEVAAR VOOR MATERIELESCHADE! GEVAAR VOOR LETSEL! Waarborg dat u Niet op stroom, gas- of waterleidingen stool als u in de wand boort. Controller indien nodig met een leidingdetector voordat u in de wand boort.

BRANDGEVAAR! Monteer de lamp op een afstand van minstens 1 m van de verlichte materialen. Een

overmatige warmteontwikkeling kan tot brand leiden.

Gebroken glas dient voor een verder gebruik van de lamp te wordenervangen.

De lampen können nicht worden verrangen.
Niet direct in de lichtbron (lamp, LED etc.) kijken.
Waarborg dat de lamp uitgeschakeld en minimaal 15 minutes aufgekoeld is voordat u hem aanraakt.

Zo handelt u correct

Bereid de montage zorgvuldig voor en maak hervoldoendeijd voor vrij. Leg alle onderdelen enextra benodigd gereedschap of materiaal vantevoren overzichtelijk en binnen handbereik maar.
Wees altijd alert! Let altijd op wat u doet en ga steeds met overleg te werk. Monteer de lamp nicht als u ongeconcentreerd bent of zich nichtlekker voelt.

Voorbereiding

Benodigd gereedschap

Het genoemde gereedschap en materialial worden nicht meegeleverd. Het gaat hierbij om nicht-bindende informatatie en waarden ter orientatie. De hoedanigheid van het materialial is afhankelijk van de individu-duele omstandigheden ter plekke.

• Potlood/ markeergereedschap
• Spanningzoeker
• Schroevendraqier
• Boormachine
  -Boor
• Schroeven voor de wandmontage
• Pluggen
  -Zijkniptang
  Ladder
• Waterpas

Voor de installmentie

Belangrijk: Laat de installmentie uitvoeren door een opgeleide elektricien of een voor electro-installations bevoegde persoon. Deze persoon moet op de hoogte� van de eigenschappen van de lamp en van de aansluitvoorwaarden.

Maak uzelf voor de installmentie vertrouwd met alle aanwijzingen en afbeeldingen in deze gebruiksaanwijzing alsook met de lamp zichl.
Wees er voor de installmentie zeker van dat de leiding, waaraan de lamp worden aangesloten, geen spanning heeft. Verwijder hiervoorde zekering of schakel het betreffende stroomcircuit in de zekeringskast uit (O-stand).
- Controller hiervoorde spanningsvrijheid met een spanningzoeker.

Let fijdens de keuze van de montageplek op de volgende dingen:

Zorg ervoor, dat het gewenste gebied worden verlicht. U kunt de LED-straler verticaal instellen.
Zorg ervoor, dat de bewegingsmelder het gewenste gebied dekt.

Zorg ervoor, dat de bewegingsmelder, s nachts Niet door een andere lichtbron, Zoals bijvoorbeeld erf- of straatverlichting, wordt beinvloed, omdat de werking anders beinvloed kan worden.

Montage

Verwijder voor de montage de zekering of schakel de aardlekschakelaar in de groepenkastuit (O-stand).
Houd de wandhouet op de gewenste montageplek gegen de muur en teken de boorgaten met behulp van de voorgeboorde gaten in de wandhouder 3 aan op de wand. Gebruik eventueel een waterpas.

Opmerking: Monteer de lamp op een hoogte van ca. 2,5 m, zodat de volledige werkking van de bewegingsmelder worden gewaarborgd.

VOORZICHTIG! GEVAAR VOOR LETSEL!

Raadpleeg de gebruiksaanwijzing van uw boormachine.

Boor nu de bevestigingsgaten ( 12mm .Zorg ervoor dat u de stroomkabel nicht beschadigt.
Zet de pluggen in de boorgaten.
Steek de schroeven (ST8) in de sluitingen.
Bevestig de wandhouser met behulp van de plaatschroeven aan de wand.

Opmerking: Mocht de bevestigingspositie hoger zichen dan 3m dient u nog een plaatschroef en onderlegplaatje (niet inbegrepen) te gebruiken.

Controleer na de montage of de wandhoulder stevig vastzit.
Open de kabelaansluitdoos door de vier schroeven 1 los te draaien.
Steek verwolgens de flexibele stroomkabel (type H05RN-F 3G 1,0 mm²) door de kabeldoorvoer [17] tot in de aansluitdoos [2]. Als de diameter van de flexibele stroomleiding [21]ietsgroter is, raden wij u aan glijvet te gebruiken om de silicone dichtingsring van de kabeldoorvoer [17] er makkelijker overheen te kunnen trekken.
Verbind nu de drad, 12, 13 die uit de flexibele stroomleiding 21 steken met behulp

van een kroonsteentje 14 met de trafodraten 18,19,20 en daarmee dus met de trafo 15. Schroef verwolgens de schroeven van het kroonsteentje 14 vast (afb.B).

Opmerking: let erop dat u de afzonderlijke draden 11, 12, 13 juist aansluit stroomgeleidende leiders, zwart of bruin = symbol L, neutrale leiding, blauw = symbol N, aarddraad, groen-geel = symbol.

Fixeer de flexibele stroomkabel, type H05RN-F 3G 1,0 mm², in de kabelhouser door deschroeven ervan vast de draaien.
Draai de wartel van de kabeldoorvoer 17 zo ver vast dat deze waterdicht is.
Sluit de kabelaansluitdoos met behulp van de vier schroeven 1, totdat deutsche waterdicht is.
Plaats de zekering weer terug of schakel de hoofdzekering in de zekeringskast wee aan.

De lamp is nu gereed voor gebruik.

Opmerking:

Mocht de verlichtingshoek Niet optimaal zich, schakelt u de lamp uit en LAST U DE LAMP 15 minuten afkoelen. Maak met behulp van een schroevendraaier de instelschroeven4 los en stel de verlichtingshoek opnieuw in. Draai verwolgens de instelschroeven4\ weer vast.

Ingebruikname

Opmerking: De LED-schijnwerper heeft een bewegingsmelder die reageert op temperatuveranderingen. De bewegingsmelder werk het Beste bij een omgevingstemperatuur van lager dan 20^. Een bewegend object bij een temperatuur rond de omgevingstemperatuur kan moeilijk worden herkend.

Opmerking: De draairegelaars bevinden zich onder de bewegingsmelder (afb. A).

Opmerking: De maximale reikwijdte van de bewegingsmelder bedraagt ca. 12 m, de detectiehoek ca. 180°.

Opmerking: De horizontale instelhoek van de bewegingsmelder bedraagt ca. 130^ . De

verticale instelhoek van de bewegingsmelder bedraagt ca. 90^
Stel de bewegingsmelder 9 nicht met geweld in. De veiligheidsaanslag kan breken.

Bewegingsmelder instellen

Opmerking: Het registratiegebied要去 door de infraroodstralen van de bewegingsmelder 9 goed bereikbaar zich. Het zich op het te registereren bereik mag Niet door voorwerpen, planten of ie's dergelijks worden belemmerd. Infraroodstralen konnen Niet door vaste voorwerpen dringen.

Opmerking: Het registratiegebied dient dwars op de looprichting te liggen en zo Klein möglich te worden gehonden. Grote registratiegebieden verhogen het risico van verkeerde schakelingen.

1. Stel de bewegingsmelder 9 erst horizontal in.
2. Maak dan de borgmoer (bewegingsmelder) [5] los, door deze gegen de klok in te draaien.
3. Stel de bewegingsmelder [9] nu vertical in endraai de borgmoer (bewegingsmelder) [5] met de klok mee vast.
4. Test de instellingen door langzaam in het registrairiebereik te lopen. Herhaal de stappen 1 t/m 3 zo lang, totdat u het gewenste resultaat heb bereikt.

Automatisch gebruiK

Stel de gewenste gevoeligheid van de sensor in met behulp van de draairegelaar SENS6.
Draai met de klok mee om de sensorgevoeligheid te verhogen.
rdai gegen de klok in om de sensorgevoeligheid te verminderen.

Opmerking: Des te verder de draairegelaar waar rechts worden gedraaid, des te gevoeliger reageert de bewegingsmelder, d.w.z. hij reageert reeds opkleine temperatuurveranderingen in het registratiebereik. Als u een te hoge gevoeligheid instelt,+kennen reeds kleine dieren of ook de beweging van bladeren (van bomen of struiken) de bewegingsmelder

activeren, zodat de lamp onbedoeld geactiveerd wordt.

Inschakelduur (TIME) instellen:

Stel met behulp van de draaiknop TINVE de gewenste inschakelduur (5 s ± 5 s - 10 min ± 2 min) van de lamp in.
Draai hem met de klok mee om de inschakelduur te verhogen. Draai hem gegen de klok in om de inschakelduur te verkarten.

Stel de gewenste lichtgevoeligheid in met behulp van de draairegelaar LUX8.
Draai hem met de klok mee om de lichtgevoeligheid te verhogen. De lamp reageert gevoeliger op een veranderde Lichtintensiteit en schakelt erder over maar het automatisch gebruik.
Draai hem gegen de klok in om de lichtgeveeligheid te verminderen. De lamp reageert minder gevoelig op een veranderde Lichtintensiteit en schakelt later over maar het automatisch gebruik.

Opmerking: Als de draairegelaar LUX8 zich op positie 念 bevindt, werkt de bewegingsmelder 9 overdag en ,s nachts. Als de draairegelaar LUX8 zich op positie -bevindt, werkt de bewegingsmelder 9 alleen ,s nachts.

Opmerking: Zodra hetlichtdoordebewegingsmelder 9 wordt ingeschakeld,brandt het gedurende de ingesteldeperiode.Als er in de tussentijd een neuebeweging wordt geregisteerd,wordt de tijsduur met de voorheen ingesteldeperiode verlengd.

Reiniging en onderhoud

VOORZICHTIG! GEVAAR VOOR ELEKTRISCHE SCHOK! Verbreek voor de reiniging

eerst de verbinding van de lamp met het stroomnet. Verwijder hiervoorde zekering of schakel het betreffende stroomcircuit in de zekeringskast uit (0-stand).

Gebruik geen oplosmiddelen zoals benzine e.d. De lamp za hierdoor beschadigd raken.
Dompel het product Niet onder water.

Gebruik voor de reiniging geen tuinslang of hagedrukreiniger.
Laat de lamp volledig afkoelen.
Gebruik voor de reiniging uitsluitend een droge, pluisvrijde doek.

Afvoer

De verpakking bestaat uit milieuvriendelijk grondstoffen die u via deplaatselijk recyclingcontainers kunt afvoeren.

Gooi elektrische apparaten nicht bij het huisvuil!

Conform de Europese richtlijn 2012 / 19 / EG betreffende afgedankte elektrische en elektronische apparatuur en de omzetting waarvan�n nationalaigtrecht要去en oude elektrische apparaten apartworden ingezameld en op milieuvriendelijke wijzeworden gerecycled.

Over actuele afvoermogelijkheden voor uitgediende elektrische apparaten kunt u informeren bij uw gemeente.

Garantie en service

Garantieverklaring

Op dit product verlenen wij 3aar garantie vanaf aankoopdatum. Gelinge de kassabon als aankoopbewijs te bewaren. De garantie geldt alleen voor materiaal- of fabricagefouten, Niet voor aan slijtage onderhevige delen of voor beschadigingen door onzorgvuldig gebruik. De garantie komt te verrallen bij ingrepen door derden. Uw wettelijk rechten worden door deze garantie Niet beperkt. Neem in garantiegeallen Telefonisch contact op met de klantenservice. Alleen dan kan een kostenoze in-zending van uw apparaat gewaarborgd worden.

Serviceadres

Atlanta Electronics GmbH

Gernotstr. 18

44319 Dortmund, Duitsland

NL

Tel.:[phone]

E-mail: [e-mail]

BE

Tel.:[phone]

E-mail: [e-mail]

IAN 314687

Houd bij alle vragen alstublieft de kassabon en het artikelnummer (bijv. IAN 123456) als bewijs van aankoop bij de hand.

Conformiteitsverklaring

Het CE-keurmerk wird aangebracht in overeenstemming met de onderstaand vermelde Europese richtlijnen:

Deze documenten zijn gedeponeerd en+kunnen naar behoefte opgevraagd worden.

2014/35/EU laagspanningsrichtlijn

2014/30/EU EMC-richtlijn

2011/65/EU (RoHS II)

2009/125/EGecodesign-richtlijn

CE IP44
