LSL 32 A2 - Projecteur LED Livarno Lux - Notice d'utilisation et mode d'emploi gratuit

Type de produit	Projecteur LED à détecteur de mouvement
Marque	Livarno Lux
Modèle	LSL 32 A2
Tension nominale	100-240 V~, 50/60 Hz
Puissance	30 W
Flux lumineux	2200 lumens
Température de couleur	5000 K (blanc froid)
Angle de détection	180°
Portée du détecteur	12 m
Indice de protection	IP44
Classe de protection	I
Dimensions (L x H x P)	22,4 × 25,3 × 11,5 cm
Poids	1460 g
Nombre de cycles	Environ 30 000
Surface projetée maximale	0,045 m²
Contenu de l'emballage	Projecteur LED, 2 vis ST8, 2 rondelles, 2 chevilles, mode d'emploi
Fonctions principales	Détecteur de mouvement réglable (sensibilité, durée, photosensibilité), orientation verticale et horizontale du détecteur
Utilisation	Intérieur et extérieur, montage mural
Entretien et nettoyage	Couper l'alimentation, nettoyer avec un chiffon sec et non pelucheux. Ne pas immerger ni utiliser de nettoyeur haute pression.
Sécurité	Installation par un électricien agréé. Distance minimale de 1 m des objets éclairés. Ne pas regarder directement la source lumineuse.
Garantie	3 ans
Service après-vente (France)	Atlanta Electronics GmbH, tél. [phone], email [e-mail]
Service après-vente (Belgique)	Atlanta Electronics GmbH, tél. [phone], email [e-mail]
Pièces détachées et réparabilité	Les LED ne sont pas remplaçables. Pour toute réparation, contacter le SAV ou un électricien agréé.

FOIRE AUX QUESTIONS - LSL 32 A2 Livarno Lux

Comment installer le projecteur LSL 32 A2 ?

L'installation doit être réalisée par un électricien agréé. Avant de commencer, coupez le disjoncteur. Fixez le support mural à l'aide des chevilles et vis fournies, puis raccordez les câbles selon les schémas : conducteur de courant (marron) à L, neutre (bleu) à N, et conducteur de protection (vert-jaune) à PE. Refermez le boîtier et remettez le courant.

Comment régler la sensibilité du détecteur de mouvement ?

Utilisez le bouton SENS situé sous le détecteur. Tournez dans le sens horaire pour augmenter la sensibilité (réagit aux plus petits mouvements) et dans le sens antihoraire pour la réduire. Un réglage trop sensible peut déclencher la lampe avec des animaux ou des feuilles.

Quelle est la portée et l'angle de détection ?

La portée maximale est d'environ 12 mètres et l'angle de détection est d'environ 180°. Pour une détection optimale, le détecteur doit être orienté perpendiculairement à la direction de passage.

Puis-je utiliser ce projecteur à l'intérieur et à l'extérieur ?

Oui, le projecteur est conçu pour une utilisation en intérieur et en extérieur grâce à son indice de protection IP44 (protégé contre les projections d'eau). Cependant, ne l'installez pas dans l'eau ou dans un environnement explosif.

Comment nettoyer le projecteur ?

Avant tout nettoyage, coupez l'alimentation au disjoncteur. Laissez refroidir la lampe, puis essuyez-la avec un chiffon sec et non pelucheux. N'utilisez jamais de solvants, de tuyau d'arrosage ou de nettoyeur haute pression.

Que faire si le projecteur ne s'allume pas ?

Vérifiez d'abord que le disjoncteur est en position marche et que le fusible n'a pas sauté. Assurez-vous que le détecteur de mouvement est correctement réglé (le bouton LUX ne doit pas être en position nuit si vous testez le jour). Si le problème persiste, contactez le service après-vente.

La LED peut-elle être remplacée ?

Non, les diodes LED ne sont pas remplaçables. En cas de défaillance, l'ensemble du projecteur doit être remplacé. Contactez le SAV pour toute assistance.

Quelle est la durée de vie du projecteur ?

Le projecteur est conçu pour environ 30 000 cycles de fonctionnement. La durée de vie réelle dépend des conditions d'utilisation et d'environnement.

Quelle est la garantie ?

Ce produit bénéficie d'une garantie de 3 ans à compter de la date d'achat. Conservez votre ticket de caisse comme justificatif. La garantie couvre les défauts matériels et de fabrication, mais pas l'usure normale ni les dommages dus à une utilisation non conforme.

Quels outils sont nécessaires pour le montage ?

Vous aurez besoin d'un crayon, d'un détecteur de tension, d'un tournevis, d'une perceuse avec foret de 12 mm, d'une pince coupante, d'un escabeau et d'un niveau à bulle. Les vis, rondelles et chevilles fournies sont adaptées pour un mur standard.

MODE D'EMPLOI LSL 32 A2 Livarno Lux

Instructions d'utilisation et consignes de sécurité

Reflektor LED 30 w

Avant de lire le mode d'emploi, ouvre la page contenant les illustrations et familiarisez-vous ensuite avec toutes les fonctions de l'appareil.

NL BE

FR / BE Instructions d'utilisation et consignes de sécurité Page 21

Légende des symboles utilisés

Utilisation conforme 22 Descriptif des pièces.. Page 22 Caractéristiques techniques.. Page 23 Contenu de la livraison. Page 23

Préparation

Outils nécessaires Page 24

Mise en service

Orienter le détecteur de mouvement. Page 26 Mode automatique. Page 26

Garantie et service après-vente

Déclaration de garantie...............................Page 27 Adresse du service après-vente....................Page 27

Déclaration de conformité page 27

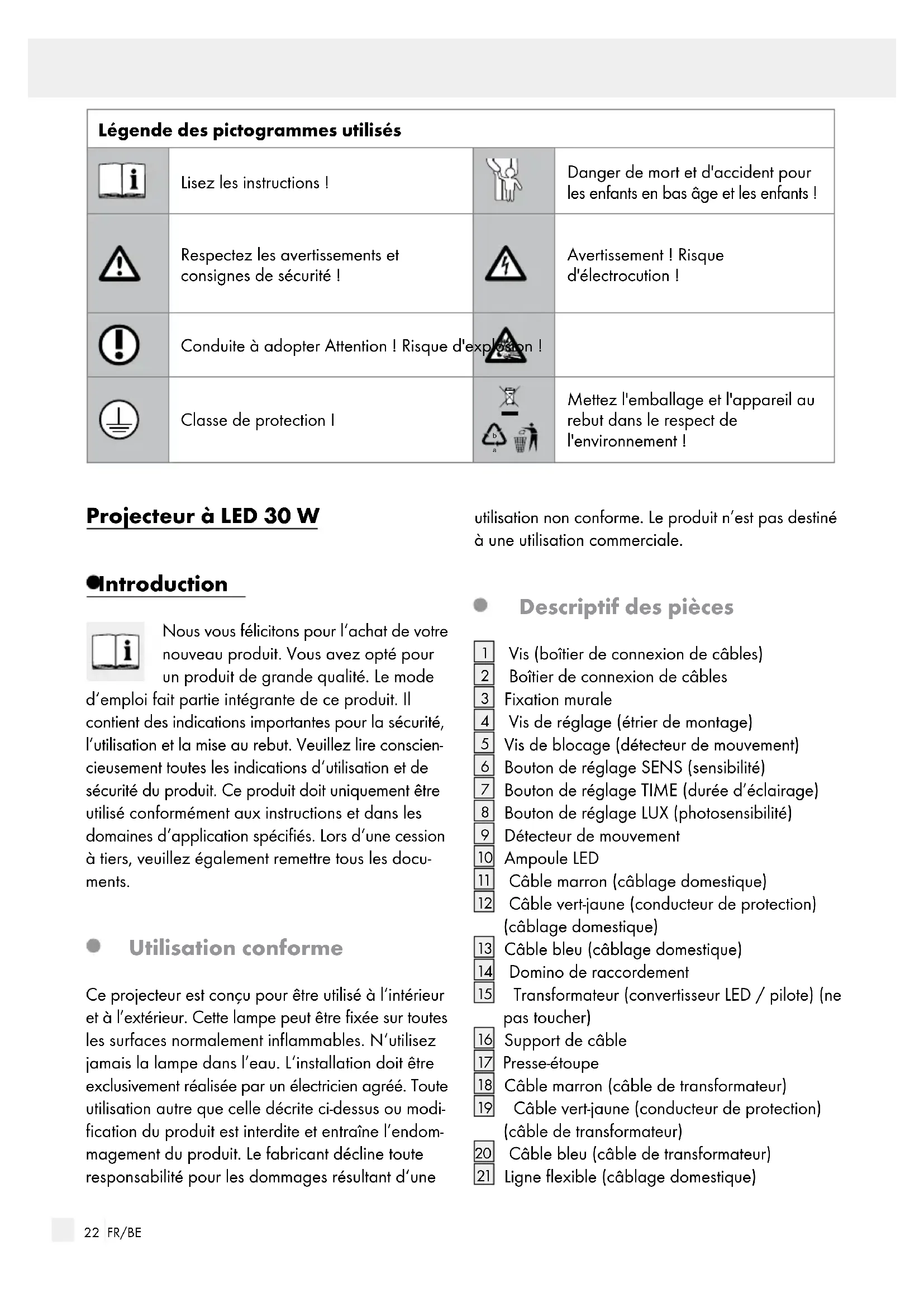

Légende des pictogrammes utilisés
i	Lisez les instructions!		Danger de mort et d'accident pour les enfants en bas âge et les enfants !
!	Respectez les avertissements et consignes de sécurité !		Avertissement ! Risque d'électrocution !
!	Conduite à adopter Attention ! Risque d'exploitation !
	Classe de protection !		Mettez l'emballage et l'appareil au rebut dans le respect de l'environnement !

Projecteur à LED 30 w

Nous vous félicitons pour l'achat de votre nouveau produit. Vous avez opté pour un produit de grande qualité. Le mode

d'emploi fait partie intégrante de ce produit. Il contient des indications importantes pour la sécurité, l'utilisation et la mise au rebut. Veuillez lire consciencieusement toutes les indications d'utilisation et de sécurité du produit. Ce produit doit uniquement être utilisé conformément aux instructions et dans les domaines d'application spécifiés. Lors d'une cession à tiers, veuillez également remettre tous les documents.

Utilisation conforme

Ce projecteur est conçu pour être utilisé à l’intérieur et à l’extérieur. Cette lampe peut être fixée sur toutes les surfaces normalement inflammables. N’utilisez jamais la lampe dans l’eau. L’installation doit être exclusivement réalisée par un électricien agréé. Toute utilisation autre que celle décrite ci-dessus ou modification du produit est interdite et entraîne l’endommagement du produit. Le fabricant décline toute responsabilité pour les dommages résultant d’une

utilisation non conforme. Le produit n'est pas destiné à une utilisation commerciale.

Descriptif des pièces

1 Vis (boîtier de connexion de câbles) 2 Boîtier de connexion de câbles 3 Fixation murale 4 Vis de réglage (étrier de montage) 5 Vis de blocage (déteur de mouvement) 6 Bouton de réglage SENS (sensibilité) 7 Bouton de réglage TIME (durée d'éclairage) 8 Bouton de réglage LUX (photosensibilité) 9 Déteur de mouvement 10 Ampoule LED 11 Câble marron (câblage domestique) 12 Câble vert-jaune (conducteur de protection) (câblage domestique) 13 Câble bleu (câblage domestique) 14 Domino de raccordement 15 Transformateur (convertisseur LED / pilote) (ne pas toucher) 16 Support de câble 17 Presse-étoupe 18 Câble marron (câble de transformateur) 19 Câble vert-jaune (conducteur de protection) (câble de transformateur) 20 Câble bleu (câble de transformateur) [21] Ligne flexible (câblage domestique)

- Caractéristiques techniques

Tensionnominale:100-240V\~, 50/60Hz

Facteur de puissance : >0,9

Classe de protection : 1 /

Indice de protection: IP 44 (article protégé contre les projections d'eau)

Angle de détection: env. 180°

Courant lumineux : env. 2200 lumens

Température de couleur : env. 5000 kelvins

Cycles de fonctionnement : env. 30000

Surface projetée maximale: 0,045m²

Dimensions: 22,4 × 25,3 × 11,5 cm

Poids: 1460g

Réf. : LSL 32 A2

Contenu de la livraison

1 projecteur a LED 2 vis ST8 (pour montage mural) 2 rondelles (16× 8,4× 1,6cm) 2 chevilles (pour fixation murale) 1 mode d'emploi

Indications de sécurité

Les droits de recours en garantie sont annulés en cas de dommages résultant du non-respect du présent mode d'emploi! Le fabricant décline toute responsabilité pour les dommages indirects! De même, toute responsabilité est déclinée pour les dommages matériels ou corporels causés par une manipulation incorrecte ou par le non-respect des consignes de sécurité!

DENT pour les enfants en BAS âge et les enfants ! né

laissez jamais les enfants jouer sans surveillance avec l'emballage. Ils peuvent s'étouffer avec les emballages. Les enfants sous-estiment souvent

le danger. Toujours tenir l'appareil à l'écart des enfants.

Cet appareil peut être utilisé par des enfants de 8 ans et plus ainsi que par des personnes avec des capacités physiques, psychiques ou sensorielles limitées ou manquant d’expérience ou de connaissance s’ils sont surveillés ou s’ils ont été instruits de l’utilisation de l’appareil de manière sûre et complètement les risques découlant de son utilisation. Les enfants ne doivent pas jouer avec l’appareil. Le nettoyage et la maintenance domestique de l’appareil ne doit pas être effectué par un enfant sans surveillance. DANGER DE MORT! Toujours tenir les enfants éloignés de la zone de travail lors du montage. La livraison comporte un grand nombre de vis et de pièces de petite taille. Celles-ci peuvent présenter un risque mortel en cas d’ingestion ou d’inhalation.

Ne placez pas la lampe dans un environnement soumis à un risque d'explosion,

ou se trouvent des liquides, gaz ou poussières inflammables.

N'exposez pas la lampe aux rayons directs du soleil, à la pluie, la neige ou la glace. Vous risqueriez autrement d'endommager le produit. La lampe peut être fixée sur toutes les surfaces normalement inflammables. La lampe n'est pas adaptée à une utilisation continue.

Prévention de risques mortels par électrocution

L'installation électrique doit être effectuée par un electricien ou par une personne dûment formée à cet effet. N'utilisez jamais votre lampe si vous constatez le moindre endommagement. En cas d'endommagements, pour toutes réparations ou tous autres problèmes au niveau de la lampe, adressez-vous au S. A. V. ou à un electricien. N'ouvre jamais les composants électriques, et n'insérez jamais des objets quelconques dans

ceux-ci. De telles interventions impliquent un danger de mort par électrocution.

Avant le montage, retirez le fusible ou coupez le disjoncteur de la boîte à fusibles (position 0). Avant le montage, vérifiez que la tension secteur corresponde à la tension de service requise de la lampe (100-240 V~). Assurez-vous que, lors du montage, aucun câble ne soit endommagé.

Prévention de risque d'incendies et de blessures

RISQUE DE BLESSURES! Immédiatement après le déballage du produit, contrôlez le parfait état de chaque ampoule et de la vitre avant. Ne pas monter la lampe avec des ampoules et / ou une vitre avant défectueuses. Pour faire remplacer une pièce défectueuse, veuillez contacter le service après-vente.

BLESSURE! Lorsque vous percez des trous dans le mur, assurez-vous de ne toucher ni lignes électriques ni conduites de gaz et d'eau. Le cas échéant, contrôlez le mur avec un détecteur de conduites et lignes électriques avant de percer.

RISQUE D'INCENDIE! La lampe doit être montée à une distance d'au moins 1 m des objets illuminés. Un

dégage ment de chaleur excessif peut provoquer un incendie.

Si le verre est cassé, le remplacer avant toute autre utilisation de la lampe.

Les diodes ne peuvent pas être remplacées. Ne regardez jamais directement dans la source lumineuse (ampoule, LED, etc.). Assurez-vous que la lampe est éteinte et refroidie après 15 minutes au moins avant de la manipuler.

Pour travailler en toute sécurité

Soigneusement préparer le montage et l'effectuer sans précipitation. Préparez toutes les pièces

Détachées et l'outillage ou le matériel requis et posez-les à portée de main.

Soyez toujours vigilant ! Toujours travailler concentré et procéder avec prudence. N'effectuez jamais le montage de la lampe si vous n'êtes pas concentré ou si vous vous sentez mal.

Outils nécessaires

Les outils et matériels indiqués ne sont pas inclus dans le contenu de la livraison. Il s'agit là de données et de valeurs indicatives vous permettant de vous orienter. Les caractéristiques du matériel dépendent des conditions spécifiques sur place.

• Crayon/outil marqueur
• Dévisseur de tension
• Tournevis
• Perceuse
• Foret
• Vis pour le montage mural
• Chevilles
• Pince coupante diagonale
• Escabeau - Niveau à bulle

Avant l'installation

Important: L'installation électrique doit être effectuée par un electricien ou par une personne dûment formée à cet effet. Celle-ci doit connaître les caractéristiques des lampes et des conditions de rac

Avant l'installation, familiarisez-vous avec l'ensemble des instructions et des illustrations du présent mode d'emploi et avec la lampe elle-même. Avant l'installation, vérifiez l'absence de tension au niveau du câble auquel doit être raccordé la lampe. Pour ce faire, retirez le fusible ou coupez le disjoncteur de la boîte à fusibles (position 0). Vérifiez l'absence de tension à l'aide d'un détecteur de tension.

Choisir l'emplacement de montage en fonction des critères suivants :

Assurez-vous que la zone souhaitée soit éclairée. Vous pouvez orienter le projecteur LED verticalement. Assurez-vous que le détecteur de mouvement couvre bien la zone souhaitée. Assurez-vous que le détecteur de mouvement ne soit pas influencé la nuit par une autre source de lumière, par ex. éclairage de rue ou de cour, car autrement, la fonction risque d'être influencée.

Montage

Avant le montage, retirez le fusible ou coupez le disjoncteur de la boîte à fusibles (position 0). Tenez le support mural contre le mur à l'endroit choisi et marquez les trous prévus à l'aide des trous prépercés du support mural 3. Utilisez si nécessaire un niveau à bulle.

Remarque: Installez la lampe à une hauteur de 2,5 m afin de garantir le fonctionnement du détecteur de mouvement dans son intégralité.

Attention! RISQUE de blessure!

Consultez le mode d'emploi de votre perceuse.

Percez maintenant les trous de fixation (ø 12 mm). Assurez-vous de ne pas endommager l'alimentation. Insérez les chevilles dans les trous de perçage. Insérez les vis (ST8) dans les rondelles. Fixez le support mur à l'aide des vis à tôle sur le mur.

Remarque: Si la position de fixation est plus haute que 3m, utilisez une vis à tôle et une rondelle supplémentaire (non comprises dans la livraison).

Après le montage, assurez-vous que le support mural 3 est correctement fixé. Ouvrez le boîtier de raccordement de câbles en desserrant les quatre vis 1. Faites passer à partir l'alimentation flexible (type H05RN-F 3G 1,0 mm²) dans le presse-étoupe et dans le boîtier de raccordement 2. Si le diamètre de la ligne flexible 21 devait être légèrement plus important, nous vous

Recommandons l'utilisation de lubrifiant afin d'enfiler plus facilement la bague d'étanchéité siliconée du presse-étoupe 17. Raccordez à présent les câbles 12, 13 de la ligne flexible 21 aux câbles de transformateur 18, 19, 20, et ainsi au transformateur 15, au moyen du domino de raccordement 14. Vissez ensuite fermement les vis sur le domino de raccordement 14 (ill. B).

Remarque: Veillez à raccorder correctement les différents câbles [11, 12, 13]; conducteur de courant, noir ou brun = symbole L, conducteur neutre, bleu = symbole N, conducteur de protection, vert-jaune = symbole

Sécurisez l'alimentation flexible, type H05RN-F 3G 1,0 mm² dans le support de câble en serrant leurs vis. Squez le presse-étoupe 17 pour le fermer jusqu'à ce qu'il soit étanche. Fermez le boîtier de raccordement à l'aide des quatre vis [1] jusqu'à ce qu'il soit étanche. Remettez le fusible en place ou remettez en route le disjoncteur dans le boîtier à fusibles.

Votre lampe est alors prête à l'emploi.

Remarque:

Si l'angle d'éclairage n'est pas idéal, éteignez la lampe et laissez-la refroidir au moins 15 minutes. Desserrez les vis de réglage 4 à l'aide d'un tournevis et orientez à nouveau l'angle d'éclairage. Revissez ensuite la vis de réglage 4.

Mise en service

Remarque: Le projecteur LED est équipe d'un détecteur de mouvement 9 sensible aux changements de température.

Le détecteur de mouvement fonctionne de manière optimale à une température ambiante inférieure à 20°C. Un objet en mouvement à la température proche de la température ambiante est très mal détecté.

Remarque: Les boutons de réglage se trouvent sous le détecteur de mouvement (ill. A).

Remarque: La portée maximale du détecteur de mouvement 9 est d'env. 12 m, et l'angle de détection est d'env..

Remarque: L'angle de direction horizontal du détecteur de mouvement 9 est d'env. L'angle de direction vertical du détecteur de mouvement est d'env.

Orientez le détector de mouvement, sans faire usage de force. Les butées de sécurité pourraient se rompre.

Orienter le détecteur de mouvement

Remarque: Le champ de détention doit être bien accessible pour les rayons infrarouges du détector de mouvement 9. La vue sur le champ de détention ne doit en aucun cas être génée par des objets, plantes ou autres obstacles similaires. Les rayons infrarouges ne peuvent traverser des corps solides.

Remarque: Le champ de détction doit être dans le sens transversal par rapport au sens du chemin et, dans la mesure du possible, de taille restreinte. Des champs de détction de taille importante augmentent le risque de commutations erronées.

1. Orientez tout d'abord le détecteur de mouvement à l'horizontal.
2. Desserrez ensuite la vis de blocage (détecteur de mouvement) 5, en la dévissant dans le sens anti-horaire.
3. Orientez maintenant verticalement le détector de mouvement 9 et serrez la vis de blocage (détector de mouvement) 5 dans le sens des aiguilles d'une montre.
4. Testez vos réglages en passant lentement dans le champ de détection. Répétez les étapes 1 à 3 jusqu'à ce que vous obtieniez le résultat désiré.

Réglage de la sensibilité du détecteur (SENS) :

Réglez à l'aide du bouton de réglage SE16 la sensibilité voulue du détecteur. Tournez dans le sens des aiguilles d'une montre au temps prédéterminé pour augmenter la sensibilité du détecteur.

Tournez dans le sens contraire des aiguilles d'une montre pour réduire la sensibilité du détecteur.

Remarque: Plus le bouton de réglage est tourné vers la droite, plus la sensibilité du détecteur de mouvement augmente, c. a. d. qu'il réagit alors aux moindres modifications de température dans le champ de détection. Si vous régalez une sensibilité trop élevée, même de petits animaux ou aussi le mouvement de feuilles (d'arbres ou de buissons) peuvent déclencher le détecteur de mouvement, de sorte que la lampe s'active de manière involontaire.

Réglage de la durée d'éclairage (TIME) :

Ajustez à l'aide de la molette de réglage TIME la durée d'éclairage voulue (5 s ± 5 s - 10 min ± 2 min) de la lampe. Tournez dans le sens des aiguilles d'une montre pour augmenter la durée d'éclairage. Tournez dans le sens contraire des aiguilles d'une montre pour diminuer la durée d'éclairage.

Réglage de la sensibilité lumineuse (LUX) :

Réglez à l'aide du bouton de réglage LUX la photosensibilité souhaitée de la lampe. Tournez dans le sens des aiguilles d'une montre pour augmenter la photosensibilité. La lampe réagit de manière plus sensible à un changement d'intensité de la lumière et commute plus tôt sur le mode automatique. Tournez dans le sens contraire des aiguilles d'une montre pour réduire la photosensibilité. La lampe réagit de manière moins sensible à un changement d'intensité de la lumière et commute moins tôt dans le mode automatique.

Remarque: Si le bouton de réglage LUX 8 se trouve dans la position, le détecteur de mouvement 9 travaille jour et nuit. Si le bouton de réglage LUX 8 se trouve dans la position 1, le détecteur de mouvement 9 travaille uniquement la nuit.

Remarque: Dès que la lumière a été allumée par le détecteur de mouvement 9, celle-ci éclaire pendant la période de temps réglée. Si un nouveau mouvement est détecté pendant cette période, la période est prolongée de cette durée par rapport

Attention! RISQUE d' electrocution!

Pour procéder au nettoyage, coupez tout d'abord l'alimentation secteur de la lampe. Pour ce faire, retirez le fusible ou coupez le disjoncteur de la boîte à fusibles (position 0).

N'utilisez aucun solvant, benzine ou produit similaire. La lampe pourrait en être endommagée. Ne pas immerger le produit dans l'eau. Pour le nettoyage du produit, ne pas utiliser de tuyau d'arrosage ou de nettoyeur haute pression. Laissez refroidir la lampe complètement. Pour procéder au nettoyage, utilisez uniquement un chiffon sec et non pelucheux.

Mise au rebut

L'emballage se compose de matières recyclables pouvant être mises au rebut dans les déchetteries locales.

Ne jetez pas les appareils électriques usés dans les ordures ménagères!

Conformément à la directive européenne 2012/19/CE relative aux appareils électriques et électroniques usagés et sa version nationale, les outils électriques doivent être collectés séparément et recyclés de manière écophile.

Pour les mesures d'élimination des appareils électriques usagés actuellement en vigueur, consultez votre commune.

Déclaration de garantie

Ce produit bénéficie de 3 ans de garantie à compter de la date d'achat. Conservez le ticket de caisse en tant que justificatif. La garantie couvre uniquement

les défauts matériels ou de fabrication, et exclut l'usure des pièces ou les dommages résultant d'une utilisation inappropriée. La garantie est annulée en cas d'intervention externe. Cette garantie ne constitue pas une restriction de vos droits légaux. Veuillez contacter le S. A. V. par téléphone pour toute réclamation. Il est autrement impossible d'assurer l'envoi gratuit de votre appareil.

Adresse du service après-vente

Atlanta Electronics GmbH

Gernotstr. 18

44319 Dortmund, Allemagne

FR Tel.: [phone]

E-mail: [e-mail]

Tel.:[phone]

E-mail: [e-mail]

Veuillez conserver le ticket de caisse et la référence de l'article (par ex. IAN 123456) à titre de preuves d'achat pour toute demande.

Déclaration de conformité

Cet appareil porte le sigle CE pour signaler sa conformité aux directives européennes ci-dessous. Ces documents sont déposés et peuvent être sollicités en cas de besoin.

2014/35/EU Directive Basse tension 2014/30/EU Compatibilité électromagnétique

2011/65/EU (RoHS II)

2009/125/CE Directive Éco-conception
