BEDIENUNGSANLEITUNG LSL 32 A2 Livarno Lux

Bedienungs- und Sicherheitsinweise

FR BE

PROJECTEUR A LED 30 W

Klappen Sie vor dem Lesen die Seite mit den Abbildungen aus und machen Sie sich anschließend mit allen Funktionen des Gerätes vertraut.

GB IE

DE/AT/CH Bedienungs- und Sicherheitshinweise Seite 5

Legende der verwendeten Piktogramme . 6

Einleitung . 6

Bestimmungsgemäß Verwendung. 6
Teilebeschreibung. 6
Technische Daten.. 6
Lieferumfang . 7

Sicherheitshinweise

Vorbereitung. 8

Benöttiges Werkzeug . 8

Vor der Installation. 8

Montage 9

Inbetriebnahme

Bewegungsmelder austrichten . 10
Automatik-Betrieb . 10

Reinigung und Pflege.

Entsorgung . 11

Garantie und Service

Garantiererklarung.
Serviceadresse . 11

Konformitätserklarung .11

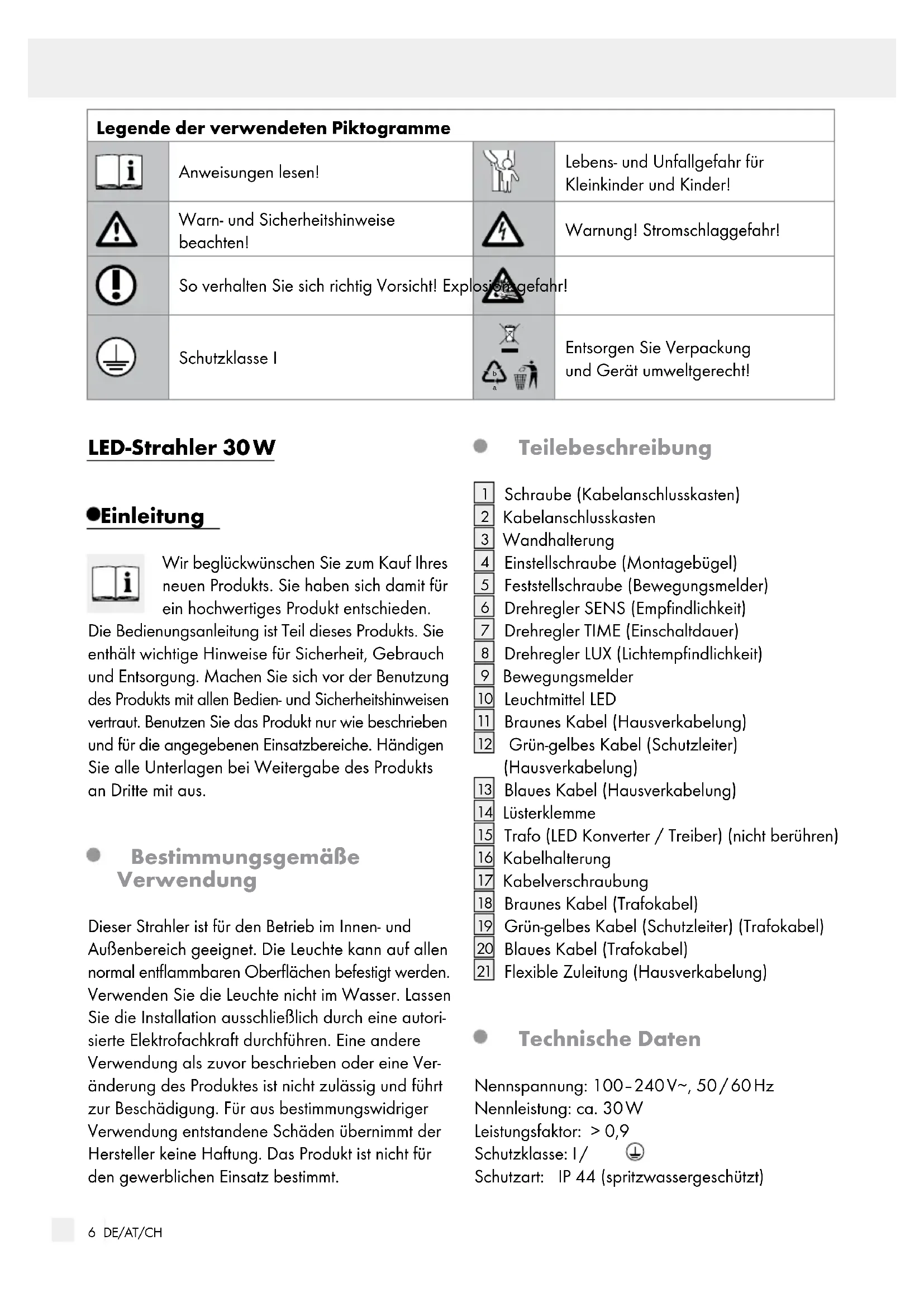

Legende der verwendeten Piktogramme
i	Anweisungen lesen!		Lebens- und Unfallgefahr für Kleinkinder und Kinder!
!	Warn- und Sicherheitshinweise beachten!		Warnung! Stromschlaggefahr!
!	So verhalten Sie sich richtig Vorsicht! Exploratgebahr!
	Schutzklasse I		Entsorgen Sie Verpackung und Gerät umweltgerecht!

LED-Strahler 30W

Einleitung

Wir geglöwnschen Sie zum Kauf Ihres neuen Produkts. Sie haben sich damit für ein hochwertiges Produkt entschieden.

Die Bedienungsanleitung ist Teil deses Produkte. Sie enthalt wichtige Hinweise für Sicherheit, Gebrauch und Entsorgung. Machen Sie sich vor der Benutzung des Produkts mit allen Bedien- und Sicherheitshinweisen vertraut. Benutzen Sie das Produkt nur wie beschrieben und für die angegebenen Einsatzbereiche. Händigen Sie alle Unterlagen bei Weitergabe des Produkts an Dritte mit aus.

Bestimmungsgemäß Verwendung

Dieser Strahler ist für den Betrieb im Innen- und Außenbereich geeignet. Die Leuchte kann auf allen normal entflammbaren Oberflächen befestigt werden. Verwenden Sie die Leuchte nicht im Wasser. Lassen Sie die Installation ausschließlich durch eine autorisierte Elektrofachkraft durchführren. Eine andere Verwendung als zuvor beschrieben oder eine Veränderung des Produktes ist nicht zulässig und führt zur Beschädigung. Für aus bestimmungswidriger Verwendung entwickelte Schäden übernimmt der Hersteller keine Haftung. Das Produkt ist nicht für den gewerblichen Einsatz bestimmt.

Teilebeschreibung

1 Schraube (Kabelanschlusskasten)
2 Kabelanschlusskosten
3 Wandhalterung
4 Einstellschraube (Montagebügel)
5 Feststellschraube (Bewegungsmelder)
6 Drehregler SENS (Empfindlichkeit)
7 Drehregler TIME (Einschaltdauer)
8 Drehregler LUX (Lichtempfindlichkeit)
9 Bewegungsmelder
10 Leuchtmittel LED
[11] Braunes Kabel (Hausverkabelung)
12 Grun-gelbes Kabel (Schutzleiter) (Hausverkabelung)
13 Blaes Kabel (Hausverkabelung)
14 Lusterklemme
15 Trafo (LED Konverter / Treiber) (nicht berühren)
16 Kabelhalterung
[17] Kabelverschraubung.
[18] Braunes Kabel (Trafokabel)
19 Grun-gelbes Kabel (Schutzleiter) (Trafokabel)
20 Blaues Kabel (Trafokabel)
[21] Flexible Zuleitung (Hausverkabelung)

Technische Daten

Nennspannung: 100 - 240V 50 / 60Hz

Nennleistung: ca. 30 W

Leistungsfaktor: >0,9

Schutzklasse:1/

Schutzart: IP 44 (spritzwassergeschützt)

Erfassungswinkel: ca. 180°

Lichtstrom: ca. 2200 Lumen

Farbtemperatur: ca. 5000 Kelvin

Schaltzyklen: ca. 30000

GroBe

projizierte Fläche: 0,045m^2

MaBe: 22,4 × 25,3 × 11,5 ~cm

Gewicht: 1460g

Modellr.: LSL 32 A2

- Lieferumfang

1 LED-Strahler
2 Schrauben ST8 (fur Wandbefestigung)
2 Unterlegscheiben (16× 8,4× 1,6mm)
2 Düb (für Wandbefestigung)
1 Bedienungsanleitung

Sicherheitshinweise

Bei Schäden, die durch Nichtbeachtung dieser Bedienungsanleitung verursicht werden, erlischt der Garantieanspruch! Für Folgeschäden wird keine Haftung übernommen! Bei Sach- oder Personenschäden, die durch unsachgemäß Handhabung oder Nichtbeachtung der Sicherheitshinweise verursicht werden, wird keine Haftung übernommen!

LEBENS- UND UNFALLGEFAHR FÜR KLEINKINDER UND KIN

DER! Lassen Sie Kinder niemals

unbeaufsichtigt mit dem Verpackungsmaterial. Es besteht Erstickungsgefahr durch Verpackungsmaterial. Kinder untersätzen früig die Gefahren. Halten Sie Kinder stets vom Produkt fern.

Dieses Gerät kann von Kindern ab 8 Jahren und darüber sowie von Personen mit verringerten physischen, sensorischen oder mentalen Fähigkeiten oder Mangel an Erfahrung und Wissen benutzt werden, wenn sie beaufsichtigt oder bezüglich des sicheren Gebrauchs des Gerätes unterwiesen wurden und die darauf resultieren den Gefahren verstehen.
Kinder dürfen nicht mit dem Gerät speien. Reinigung und Benutzerwartung dürfen nicht

von Kindern ohne Beaufsichtigung durchgeführt werden.

LEBENSGEFAHR! Halten Sie Kinder während der Montage vom Arbeitsbereich fern. Zum Lieferumfang gehört eine Vielzahl von Schrauben und anderen Kleinteilen. Diese können beim Verschlucken oder Inhalieren lebensgefährlich sein.

EXPLOSIONSGEFAHR! Verwen den Sie die Leuchte nicht in explosionsgefahrdeter Umgebung, in der sich Dämpfe, Gase oder Stäube befinden.

Setzen Sie die Leuchte keiner direkten Sonnen einstrahlung, Regen, Schnee oder Eis aus. Andernfalls kann es zu Beschädigungen des Produktskommen.
Die Leuchte kann auf allen normal entflammbaren Oberflächen montiert werden.
Die Leuchte ist nicht für den Dauerbetrieb geeignet.

Vermeiden Sie Lebensgefahr durch elektrischen Schlag

Lassen Sie die Elektroinstallation durch einen ausgebildeten Elektriker oder eine für Elektroinstallationen eingewiesene Person durchführren.
Benutzen Sie ihre Leuchte niemals, wenn Sie irgendwelche Beschädigungen feststellen.
Wenden Sie sich bei Beschädigungen, Reparaturen oder anderen Problemen an der Leuchte an die Servicestelle oder eine Elektrofachkraft.
Öffnen Sie niemals eines der elektrischen Betriebsmittel oder stecken irgendwelche Gegenstände in dieselben. Derartige Eingriffe bedeuten Lebensgefahr durch elektrischen Schlag.
Entfernen Sie vor der Montage die Sicherung oder schalten Sie den Leitungsschutzschalter im Sicherungskosten aus (O-Stellung).
Vergewissern Sie sich vor der Montage, dass die vorhandene Netzspannung mit der benöttigten Betriebsspannung der Leuchte übereinstimmt (100-240V\~).
Stellen Sie sicher, dass bei der Montage keine Leitungen beschädigt werden.

Vermeiden Sie Brand- und Verletzungsgefahr

VERLETZUNGSGEFAHR! Überprüfen Sie unmittelbar nach dem Auspacken jedem Leuchtmittel und die Frontscheibe auf Beschädigungen. Montieren Sie die Leuchte nicht mit defekten Leuchtmitteln und / oder defekter Frontscheibe. Setzen Sie sich in thisem Fall für Einsatz mit der Servicestelle in Verbindung.

STROMSCHLAGGEFAHR! GEFAHR EINES SACHSCHADENS! VERLETZUNGSGE

FAHR! Vergewissern Sie sich, dass Sie nicht auf Strom-, Gas- oder Wasserleitungen stoßen, wenn Sie in die Wand bohlen. Prufen Sie ggf. mit einem Leitungssucher, bevor Sie in eine Wand bohlen.

BRANDGEFAHR! Montieren Sie die Leuchte mit einer Entfernung von mindestens 1 m zu angegestrahlen

Materialien. Eine übermäßige Wärmeentwicklung kann zu Brandentwicklung führen.

Zerbrochenes Glas ist vor einer weiteren Benutzung der Leuchte zu ersetzen.

Die Leuchtmittel konnen nicht ausgetauscht werden.
Nicht direkt in die Lichtquelle (Leuchtmittel, LED etc.) hineinschauen.
Stellen Sie sicher, dass die Leuchte ausgeschaltet und mindestens 15 Minuten abgekühlt ist, bevor Sie diese berühren.

So verhalten Sie sich richtig

Bereiten Sie die Montage sorgfältig vor und nehmen Sie sich ausreichend Zeit. Legen Sie alle Einzelteile und zusätzlich benötigtes Werkzeug oder Material vorher übersichtlich und griffbereit zurecht.
Seien Sie stets aufmerksam! Achten Sie immer darauf, was Sie tun und gehen Sie stets mit Vernunft vor. Montieren Sie die Leuchte in keinem Fall, wenn Sie unkonzentriert sind oder sich unwohl fühlen.

Vorbereitung

Benötigtes Werkzeug

Die genannten Werkzeuge und Materialien sind nicht im Lieferumfang enthalten. Es handelt sich hierbei um unverbindliche Angaben und Werte zur Orientierung. Die Beschaffenheit des Materials richtet sich nach den individuellen Gegebenheiten vor Ort.

-Bleistift/Markierwerkzeug
- Spannungssprüfer
- Schraubendreher
- Bohrmschine
- Bohrer
- Schrauben zur Wandmontage
- Dübel
-Seitenschneider
- Leiter
Wasserwaage

Vorder Installation

Wichtig: Der elektrische Anschluss muss durch einen ausgebildeten Elektriker oder eine für Elektroinstallationen eingewiesene Person erfolgen. Diese muss Kennnis über die Eigenschaften der Leuche und Anschlussbestimmungen haben.

Machen Sie sich vor der Installation mit allen Anweisungen und Abbildungen in dieser Anleitung sowie mit der Leuchte selbst vertraut.
Stellen Sie vor der Installation sicher, dass an der Leitung, an der die Leuche angeschlossen werden soll, keine Spannung vorliegt. Entfernen Sie hierfür die Sicherung oder schalten Sie den Leitungsschutzschalter im Sicherungskosten aus (0-Stellung).
Überprüfen Sie die Spannungsfreiheit mittels Spannungsprüfer.

Achten Sie bei der Auswahl des Montageortes auf folgende Dinge:

Stellen Sie sicher, dass der gewünschte Bereich beleucht wird. Sie können den LED-Strahler vertikal austrichten.

Stellen Sie sicher, dass der Bewegungsmelder den gewündsten Bereich abdeckt.
Stellen Sie sicher, dass der Bewegungsmelder nachs nicht von einer anderen Lichtquelle, wie z. B. Hof- oder Straβenbeleuchtung, beeinflusst wird, da ansonsten die Funktion beeinflusst werden können.

Montage

Wandmontage (Abb. C)

Entfernen Sie vor der Montage die Sicherung oder schalten Sie den Leitungsschutzschalter im Sicherungskosten aus (O-Stellung).
Halten Sie die Wandhalterung an die Wand des gewünschten Montageortes und markieren Sie die Bohrlocher mithilfe der vorgebohrten Locher in der Wandhalterung 3 an der Wand. Verwenden Sie ggf. eine Wasserwauge.

Hinweis: Montieren Sie die Leuchte auf einer Höhe von ca. 2,5 m, damit die volte Funktion des Bewegungsmelders gewährleistet wird.

VORSICHT! VERLETZUNGSGEFAHR!

Ziehen Sie die Bedienungsanleitung ihrer Bohrmaschine hinzu.

Bohren Sie nun die Befestigungslöcher (Ø 12 mm). Die Leuchte ist nun betriebsbereit. Stellen Sie safer, dass Sie die Zuleitung nicht beschädigen. Hinweis:
Fuhren Sie die Düb in die Bohrlocher ein.
Stecken Sie die Schrauben (ST8) in die Unterlegscheiben.
Befestigen Sie die Wandhalterung mitteIs der Blechschrauben an der Wand.
Die Leuchte ist nun betriebsbereit.

Hinweis: Sollte die Befestigungsposition hoher als 3m sein, verwenden Sie eine weitere Blechschaube und Unterlegscheibe (nicht im Lieferumfang enthalten).

Überprüfen Sie nach Montage den festen Sitz der Wandhalterung 3.
Offnen Sie den Kabelanschlusskaste, indem Sie die vier Schrauben 1 loses.
Führn Sie nun die flexible Zuleitung (Typ H05RN-F 3G 1,0 mm²) durch die Kabelverschraubung und in den Kabelanschlusskasten 2. Falls der Durchmesser der flexiblen Zuleitung 21 leicht größer sein sollte, so

empfehlen wir Ihnen die Verwendung von Gleitfett, um den Silikonabdichtungsring der Kabelverschraubung 17 einfacher überzuziehen.
Verbinden Sie nun die Kabel, 12, 13, die aus der flexiblen Zuleitung 21 herausragen, mittels Lusterklemme 14 mit den Trafokabeln 18, 19, 20 und somit mit dem Trafo 15. Schrauben Sie anschliebend die Schrauben an der Lusterklemme 14 fest (Abb. B).
Hinweis: Achten Sie darauf, dass Sie die einzeln Kabel 11, 12, 13 jeweils richtig anschlieben: stromfuhrender Leiter, schwarz oder braun = Symbol L, Neutralleiter, blau = Symbol N, Schutzleiter, grün-gelb = Symbol.
Sichern Sie die flexible Zuleitung, Typ H05RN-F 3G 1,0 mm² in der Kabelhalterung indem Sie deren Schrauben festziehen.
□Schrauben Sie die Kabelverschraubung 17 soweit zu, bis diese wasserdicht ist.
Schlieben Sie den Kabelanschlusskasten mittels der vier Schrauben 1, bis dieser wasserdicht ist.
Setzen Sie die Sicherung wieder ein oder schalten Sie den Leitungsschutzschalter im Sicherungskasten an.

Hinweis:

Sollete der Beleuchtungswinkel nicht optimal sein, schalten Sie die Leuchte aus und halten Sie sie 15 Minuten abkühlen. Lösen Sie mittels eines Schrauben-drethers die Einstellschrauben 4 undrichten Sie den Beleuchtungswinkel erneut aus. Ziehen Sie an-schließend die Einstellschrauben 4 wieder fest.

Inbetriebnahme

Hinweis: Der LED-Strahler hat einen Bewegungsmelder 9, der auf Temperaturveränderungen reagiert. Der Bewegungsmelder 9 Funktioniert am besten bei einer Umgebungstemperatur von unter 20^. Ein sich bewegendes Objekt bei einer Temperatur nahe der Umgebungstemperatur ist schwer zu erkennen.

Hinweis: Die Drehregler sind unter dem Bewegungsmelder 9 (Abb. A).

Hinweis: Die maximale Reichweite des Bewegungsmelders 9 beträgt ca. 12m der Erfassungswinkel ca. 180^ .

Hinweis: Der horizontale Ausrichtungswinkel des Bewegungsmelders 9 beträgt ca. 130^ . Der vertikale Ausrichtungswinkel des Bewegungsmelders beträgt ca. 90^ .

Richten Sie den Bewegungsmeld nicht mit Gewalt aus. Die Sicherheitsanschlage konnten brechen.

Bewegungsmelder ausrichten

Hinweis: Der Erfassungsbereich muss von den Infrarotstrahlen des Bewegungsmelders gut erreichen bar sein. Die Sicht auf den zu erfassenden Bereich darf nicht durch Gegenstände, Pflanzen o. A. beholdert sein. Infrarotstrahlen konnen feste Gegenstände nicht durchdringen.

Hinweis: Der Erfassungsbereich sollte quer zur Gehrichtung liegen und möglichst Klein gehalten werden. GroßErfassungsbereiche erhohen das Risiko von Fehlschaltungen.

1. Richten Sie den Bewegungsmelder 9 zunachst horizontal aus.
2. Losen Sie dann die Feststellschraube (Bewegungsmelder) 5, indem Sie diese gegen den Uhrzeigersinn drehen.
3. Richten Sie den Bewegungsmelder 9 nun vertikal aus und drehen Sie die Feststellschraube (Bewegungsmelder) 5 im Uhrzeigersinn fest.
4. Testen Sie ihre Einstellungen, indem Sie langsam in den Erfassungsbereich gehen. Wiederholen Sie die Schritte 1 bis 3 so lange, bis Sie das gewünschte Ergebnis erzielen.

Automatik-Betrieb

Sensorempfindlichkeit (SENS) einstellen:

Stellen Sie mittels des Drehreglers SEN6 die gewünschte Empfindlichkeit des Sensors ein.
Drehen Sie im Uhrzeigersinn, um die Sensor-empfindlichkeit zu erhöhen.

Drehen Sie gegen den Uhrzeigersinn, um die Sensorempfindlichkeit zu verringn.

Hinweis: Je weiter der Drehregler nach rechts gedreht wird, umso empfindlicher reagiert der Bewegungsmelder, d. h. er reagiert bereits auf Kleinere Temperaturänderungen im Erfassungsbereich. Wenn Sie eine zu hohe Empfindlichkeit einstellen, so konnten bereits keine Tiere oder auch die Bewegungen von Blättern (von Bäumen oder Büschen) den Bewegungsmelder auslösen, so dass die Lampe ungewollt aktiviert wird.

Einschaltdauer (TIME) einstellen:

Stellen Sie mittels des Drehreglers TINE die gewünschte Einschaltdauer (5 s ± 5 s - 10 min ± 2 min) der Leuchte ein.
Drehen Sie im Uhrzeitigersinn, um die Einschaltdauer zu erhöhen. Drehen Sie gegen den Uhrzeitigersinn, um die Einschaltdauer zu verringn.

Lichtempfindlichkeit (LUX) einstellen:

Stellen Sie mittels des Drehreglers Lux die gewünschte Lichtempfindlichkeit der Leuchte ein.
Drehen Sie im Uhrzeigersinn, um die Lichtempfindlichkeit zu erhöhen. Die Leuche reagiert sensibler auf eine veränderte Lichtintensität und schaltet mehr in den Automatik-Betrieb.
Drehen Sie gegen den Uhrzeigersinn, um die Lichtempfindlichkeit zu verringn. Die Leuchte reagiert weniger sensibel auf eine veränderte Lichtintensität und schaltet später in den Automatik-Betrieb.

Hinweis: Befindet sich der Drehregler LUX 8 auf der -Position, arbeitet der Bewegungsmelder 9 Tag und Nacht. Befindet sich der Drehregler LUX 8 auf der -Position, arbeitet der Bewegungsmelder 9 nur nachts.

Hinweis: Sobald durch den Bewegungsmelder 9 das Licht eingeschaltet wurde, leuchtet these für den eingestellen Zeitraum. Wird wahrenddessen eine neue Bewegung erkannt, verlangert sich die Zeitdauer um die Zeit vom ursprünglich festgelegten Zeitraum.

Reinigung und Pflege

VORSICHT! STROMSCHLAGGEGAHRI!

Trennen Sie zur Reinigung die Leuchte zuerst vom Stromnetz. Entfernen Sie hierfür die Sicherung oder schalten Sie den Leitungsschutzschalter im Sicherungskasten aus (O-Stellung).

Gebrauch. Die Garantie erlischt bei Fremdeingriff. Ihr gesetzlichen Rechte werden durch diese Garantie nicht eingeschränkt. Im Garantiefall mit der Servicestelle Telefonisch in Verbindung setzen. Nur so kann eine kostenlose Einsendung Ihres Geräts gewährleistet werden.

Benutzen Sie keine Lösungsmittel, Benzin o. Ä. Die Leuchte wurde hierbei Schadennehmen.
Tauchen Sie das Produkt nicht in Wasser.
- Verwenden Sie zur Reinigung keinen Garten-schlauch oder Hochdruckreiniger.
Lassen Sie die Leuchte vollständig abkühlen.
Verwenden Sie zur Reinigung nur ein trockenes, fusselfreies Tuch.

- Entsorgung

Die Verpackung und das Verpackungsmaterial bestehen ausschließlich aus umweltfreundlichen Materialien. Sie können in den örtlichen Recyclingbehältern entsorgt werden.

Werfen Sie Elektrogeräte nicht in den Hausmüll!

Gemäß Europäischer Richtlinie 2012/19/EC über Elektro- und Elektronik-Altgeräte und Umsetzung in nationales Recht mussen verbrauchte Elektrogeräte getrennt gesammelt und einer umweltgerechten Wiederverwertung zugeführrt werden.

Derzeit gültige Entsorgungsmaßnahmen für ausgebiente Elektrogeräte erfragen Sieitte bei ihrer Gemeinde- oder Stadtverwaltung.

Garantie und Service

Garantierklarung

Auf diesen Produkt erhalten Sie 3 Jahre Garantie ab Kaufdatum.itte Kassenbon als Nachweis aufbewahren.Die Garantieleistung gilt nur fur Materialoder Fabrikationsfehler, nicht aber fur Verschleiße oder fur Beschädigungen durch unsachgemaben

Serviceadresse

Atlanta Electronics GmbH

Gernotstr. 18

44319 Dortmund, Deutschland

DE

Tel.: [phone]

E-Mail: [e-mail]

AT

Tel.: [phone]

E-Mail: [e-mail]

CH

Tel.:[phone]

E-Mail:[e-mail]

IAN 314687

Bitte halten Sie für alle Anfragen den Kassenbon und die Artikelnummer (z. B. IAN 12345) als Nachweis für den Kauf bereit.

Konformitätserklarung

In Übereinstimmung mit folgenden Europäischen Richtlinien wurde das CE-Zeichen angebracht.
These Unterlagen sind hinterlegt und können bei Bedarf angefordert werden.

2014/35/EU Niederspannungsrichtlinie 2014/30/EU EMV-Richtlinie

2011/65/EU (RoHS II)

2009/125/EC Ökodesign-Richtlinie

C∈IP44

Technische gegevens.. 31

Beschermingsklasse: I/

Beschermingsgraad: IP 44 (spatwaterdicht)

Registatiehoek: ca. 180°

Lichtstroom: ca. 2200 Lumen

Sensorgevoeligkeit (SENS) instellen:

Lichtgevoeligkeit (LUX) instellen:

Stand der Informationen - Last Information

Update · Version des informations · Stand

van de informatie · Stan informaci · Stav

informaci · Stav informaci: 03 / 2019

dent-No.: LSL32A2032019-8
