NÁVOD NA OBSLUHU LSL 32 A2 Livarno Lux

Pred Čitaním si odklopte stranu s obrázkami a potom sa oboznámte so větkými funkciami prístroja.

Potrebné náradi. Strana 48

Pred instalaci Strana 48

Montáz Strana 48

Uvedeni do provozu Strana 49

Upozorneni: Otočné regulaţory isou pod pohy-bovým senzorem [9] (obr. A).

44319 Dortmund, Nemecko

CZ

Tel.: [phone]

E-Mail: [e-mail]

IAN 314687

Pro vsechny pozadavky si pripravtePokladni bloka cislvo vyrobku (napr.IAN 123456) jakodklad o nakupu.

Prohlášeni shode

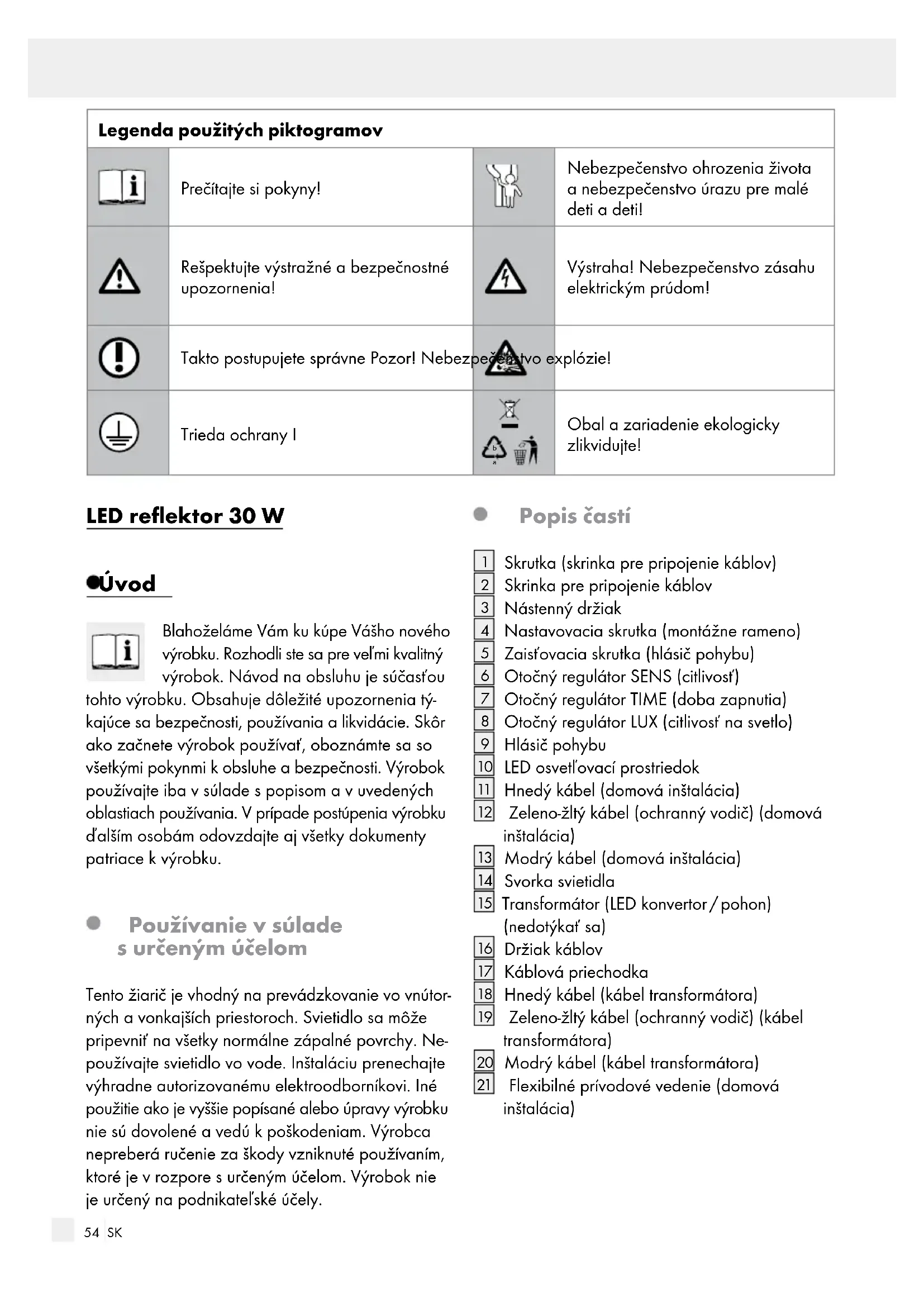

Legenda použitych piktogramov
i	Precíitaje si Pokyny!		Nebezpečentsvo ohrozeniaŽivota a nebezpečentsvo Úrazu pre malé deti a deti!
!	Rešpektujte výstražné a bezpečnostné upozornenia!		Výstraha! Nebezpečentsvo zásahu elektrickým prúdom!
!	Takto postupujete správné Pozor! Nebezpečentsvo explózie!
	Trieda ochrany i		Obal a zariadenie ekologicky zlikvidujte!

LED reflector 30 W

Uvod

Blahoželáme Vám ku kúpe Vásho nového výrobku. Rozhodli ste sa pre vel'mi kvalitné výrobok. Navod na obsluhu je sučasťou

tohto vyrobku. Obsahuje doležite upozornenia týkajuce sa bezpečnosti, používania a likvidácie. Skó rako začnete vyrobok používat, oboznámte sa so vsetkymi tokynmi k obšluhe a bezpečnosti. Vyrobok používaje iba v sulade s popisom a v uvedenych oblastiach používania. V pripadé postúpenia vyrobku d'alsim osobám odovzdajte aj vsetky dokumenty patriace k vyrobku.

- Použivanie v sulades určeným učelom

Tento ziarič je vchodný na prevadzkovanie vo vnútornych a vonkajšich priestoroch. Sviétidlo saMZe pripevnǐ na vsetky normáne zápalné povrchy. Nepoužívajte svietidlo vo vode. Instaláciu prenechajte vyhradne autorizovanému elektroodborníkovi. Iné použitie ak je vyssie popisané alebo upravy vyrobku nie su dovolene a vedú k poskodeniam. Vyrobca nepreberá rucenie za skody vzniknuté použivanim, ktoré je v Rozpore s urceným učelom. Vyrobok nie je urcený na podnikatel'ské učely.

Popis Časti

1 Skrutka (skrinka pre pripojenie kablov)
2 Skrinka pre pripojenie kablov
3 Nastenny drziak
4 Nastavovacia skrutka (montážne rameno)
5 Zaistovacia skrutka (hlasič pohybu)
6 Otočný regulátor SENS (citivost')
7 Otočný regulator TIME (doba zapnutia)
8 Otočný regulator LUX (citivost na svetlo)
9 Hlasič pohybu
10 LED osvell'ovaci prostriedok
11 Hnedý kabel (domová instalácia)
12 Zeleno-žlty kabel (ochranny vodič) (domová instalácia)
13 Modrý kábel (domová instalácia)
14 Svorkasvietidla
15 Transformátor (LED konverter/pohon) (nedotýkat sa)
16 Drziak káblov
17 Káblová priechodka
18 Hnedý kabel (kabel transformatóra)
19 Zeleno-zlty kabel (ochranny vodic) (kabel transformadora)
Modrý kábel (kábel transformátora)
21 Flexibliné privodové vedenie (domová instalacia)

Technické udaje

Menovite napatie: 100-240V\~, 50/60Hz

Menovity vykon: cca. 30 W

Svetelný prud: cca. 2200 Lumen

Teplota chromatickosti: cca. 5000 Kelvin

Cikli vklapljanja: prbl. 30000

Bezpečnostné upozornenia

V priade skod, ktoré vzniknú nedodržiavaním tohto námovu na obsluhu, zanika garancny nárok! Pri naslednych skodách nepreberá vyrobca ručenie! V priade vecnych skod alebo poranenia osob, ktoré boli zapricinené neodbornou manipulaciou alebo nedodržiavaním bezpečnostnéch tokynov, nepreberá vyrobca ručenie!

NEBEZPECENSTVO OHROZENIA ZIVOTA A NEBEZPECENSTVO URAZU PRE MALÉI

Tento pristroj mozu použivat deti od 8 rokov ako aj osoby so zniženymi psychickymi, senzorickymi alebo duševnými schopnostami alebo s nedostatkom skusenosti a vedomosti, ak su pod dozoram, alebo ak boli poucené ohladom bezpečného použivania pristroja a ak porozumeli nebezpečenstvám spojeným s jeho použivanim.

Deti sa s pristrojom nesmú hrat. Čistenie a udžbu pristroja nesmú vykonávat deti bez dozoru.

NEBEZPECENSTVO OHROZENIA ZIVOTA!

Pocas montaze zabrante pristupu deti do pra-covnej oblasti. Rozsah dodavky tvori mnozstvo skrutiek a inych drobnych suciastok. Tieto mozu byt pri prehlnuti alebo vdychnuti zivotunebezpecné.

NEBEZPECENSTVO EXPLOZIE!

Sviétidlo nepoužívaje v prostredi ohrozenom explóziou, v ktorom sa

nachádzajú hor'avé vypary, plyny alebo prach.

Sviétidlo nevystavujte priamenu slnečnému Žiareniu, daždu, snehu ani l'adu. V opacnom pripademóze dojst k poskodeniu produktu.
Sviétidlo možno namontováť na větky normalné horí'avé povrchy.
Sviétidlo nie je vchodné na trvalu prevádzku.

Bezprostredne po vybaleni skontrolujte pripadné poskodenia kazdej ziarovky a predného skla. Nikdy nemontujte svietidlo s chybnymi osvetl'ucimi prostriedkami alebo poskodenym prednym sklom. V takom priade sa spoje so servisnym strediskom kvôli vymene.

NEBEZPECENSTVO ZÁSAHU ELEKTRICKYM PRUDOM! NEBEZPECENSTVOCVECNYCHŠKÖD! NEBEZPECENSTVO

PORANENIA! Uistite sa, ze pri vrtani do steny nenarazite na Rozvody elektrického prudu, plynu alebo vody. V pripe potreby vykonajte pred vrtanim do steny kontrolu pomocou detektora rozvodov.

NEBEZPECENSTVO POZIARU!

Sviétidlo namontujte vo vzdialenosti najmenej 1 m od ožarovaných mate

riálov. Nadmerná tvorba tepla moze viest k vzniku požiaru.

Rozbité sklo je potrebné pred d'alsim použivanim lampy vymenit.

Osvetl'ovacie prostriedky sa nedaju vymenit'.
Nepozeraite sa priamo do svetelného zdroja (osvet'ovaci prostriedok, LED atd').
Zabezpečte, aby bolo svietidlo vypnuté a ochladzovalo sa minimálne 15 minút predtým, akosa ho dotkene.

Takto postupujete správne

Montáž si starostlivo prijavte a doprajte si dostak Času. Doprodu si prijavte vsetky Jednot-live diely a dodatočne potrebné náradie alebo material prehl'adne a na dosah ruky.
Bud'te neustale opatrný! Dávajte vždy pozorna to, co robite, a vždy postupujte rozvažne. Sviétidlo vžiadnom pripadem nemontujte, ak ste práve nesustrendy alebo sa necité dobre.

Potrebné náradie

Uvedené náradie / nastroje a material nie su sučast'ou dodávky. Ide tu o nezáväzné udaje a hodnoty pre orientáciu. Charakter materialu sa riadi podl'a individuallynch danosti na mieste.

• ceruzka / nastroj na označovanie
• skúšačka napātia
• skrutkovač
  -vrtačka
  -vrtak
• skrutky pre montáž na stenu
  -hmozdinky
• bočné štipacie kliěste
  -rebrik
  -vodováha

Pred instaláiou

Dóležite: Elektrické pripojenie musí vykonáť vyskolený elektrár alebo osoba zaškolné pre elektroinstálacie. Tento musí matznalosti o vlastnostiach svietidla a predpisoch o pripojení.

Pred instalaciou sa oboznámte so vsetkymi poukynmi a obrázkami v toto návode, ak oaj so samotným svietidlom.
Pred instalaciou zabezpeche,aby bolo vedenie, na ktoré bude svietidlo pripojene, bez napatia. Z tohto dovodu odstrante poistku alebo vypnite istic vedenia v skinke na poistky (poloha O).
Beznapatovy stav prekontrolujte pomocou skusacky napata.

Pri vybere miesta montaze dbaje na nasledujuce faktory:

Pred montázou odstrante poistku alebo vypnite istic vedenia v poistkovej skinke (poloha 0).
Pridrzte nastenné upevné na stene zvoleného miesta montáze a na stene oznácte olvory pre vétanie pomocou predvftanych dier 3. V priade potreby pouzitevodováhu.

Teraz vyřtajte otvory na upevnenie (ø 12 mm)
Zabezpečte, aby ste neposkodili privodné vedenie.
Vložte hmoždinky do vyvītan'ych otvorov.
Zasunte skrutky (ST8) do podloziek.
Upevnite nástenny držiak pomocou samoreznych skrutiek na stenu.

Poznámka: Ak je poloha upevnenia vyssie
ako 3 m, použite d'alsiu samoreznú skrutku a podložku (nie su sucastou dodávky).

Po montázi prekontrolujte pevné upevnenie nástenného drziaka 3.
Uvol'nenim styroch skrutiek 1 otvorte skrinku pre pripojenie kablov2.
Teraz prevedte flexibilne privodové vedenie [typ H05RN-F 3G 1,0 mm²) cz káblov u priechodku [17] a do skrinky pre pripojenie káblov [2]. Ak je priemer flexibilného privodového vedenia [21] mierne včsí, odporucame Vám použit'mazaci tuk, aby ste"Justnoduchsie prevliekli silikónový tesniaci krúžok káblovej priechodky [17].
Teraz spoje kable, 12, 13, ktoré vytrçaju z flexibilného privodového vedenia21 pomocou svorky svietidla 14 s kablami transformátora 18, 19, 20 a tym ajs transformátorom 15. Následne pevnopróbujte skrutky na svorku svietidla 14 (obr. B).

Upozornenie: Dbajte na to, aby ste sprá pripojili Jednotlivé káble 11, 12, 13: vodic veduci prud, cierny alebo hnedý = symbol L, neutralny vodic, modry = symbol N, ochranny vodic, zeleno-zltý = symbol.

Zaistite flexibilne privodové vedenie, typ H05RN-F 3G 1,0 mm² v držiaku káblov tak[16], ze pevnze zatiahnete ich skrutky.
Káblovúpriechodku 17 zoskrutkujte tak pevné,aby bola vodotesna.
Zatvorte skrinku pre pripojenie kablov 2 pomocou styroch skrutiek 1, az kym je vodotesna.
Opaf nasadte poistku alebo zapnite istic vedenia v skinke s poistkami.

Sviétidlo je teraz pripravené na prevádzku.

Upozornenie:

Ak uhol osvetlenia nie je optimalny, vypnite svietidlo. a nechajte ho 15 minut chladnut. Pomocou skrutkovača uvol'nite nastavovacie skrutky 4 a nanovo nestavte uhol osvetlenia. Nasledne opat pevne zatiahnite nastavovacie skrutky 4.

Uvedenie do prevádzky

Poznámka: LED-ziaric ma senzor pohybu 9, ktory reaguje na zmeny teploty. Hlasič pohybu 9 funguje nailepsie pri teplate okolia pod 20^ . Pohybućci sa objekt pri teplate podobnej teplate okolia je t'ažko identifikovatel'ny.

Poznámka: Otočné regulátory su pod hlásicom pohybu 9 (obr. A).

Poznámka: Maximálny dosah senzora pohybu 9 je cca. 12 m, uhol dosahu cca. 180^

Poznámka: Horizontálny uhol nasmerovania senzora pohybu 9 je cca. 130^ . Vertíkalny uhol nasmerovania senzora pohybu je cca. 90^ .

Pri nasmerovávani senzora pohybu 9 nepou-zite nasilie. Poistné zarázky by sa mohli zlomit'

Nasmerovanie hlásica pohybu

Upozornenie: Oblast dosahu musi byt bezprobémovodosiahnute'ná infracervenymi lucmi hlasiča pohybu 9. Vyhlad na zachytávanu oblast nesmie byt obmedzeny predmetmi, rastlinami a pod. Infracervene luce nedokázupreniknuf cez pevné predmety.

Upozornenie: Oblast' dosahu by mala lezaf' sikmo k smeru chodze a zostaf' co najmensia. Vel'ke oblasti dosahu zvyssujriziko nespravnych zapinani.

1.Hlasiicpohybu talne.

9 nasmerujte najskor horizon

1. Potom uvol'nite zaistovaciu skrutku (hlasic pohybu) 5 jej vyskrutkovanim proti smeru hodinovych ručiciek.
2. Teraz vertikáne nasmerujte hlásic pohybu 9 a pevne utiahnite zaistovaciu skrutku (hlásic pohybu) 5 v smere hodinovych ručićiek.
3. Otestujte Vase nastavenia tak, ze prejdete oblastou dosahu. Opakujte kroky 1. az 3. tak dlho, kym nedosiahnete zelany vysledok.

- Automaticky režim

Nastavenie citlivosti senzora (SENS):

Pomocou otočného regulátora SENS6 nastavte Želanú citlivost' senzora.
Citlivost' sensora zvysite tocenim v smere hodinovych ruciciek.
Cittivost sensora znižite tocenim proti smeru hodinovych ruciciek.

Poznámka: Cim viac doprava otáčate otočným regulatórom, tým citlivejsie reaguje hlásic pohybu, tzn. reaguje práve na mensie teplotné zmeny v oblasti dosahu. Ak nastavite prilis vysokú citlivost', možu hlásic pohybu aktivovat' už i malé zvierata alebo pohyby listov (zo stromov alebo krikov) a tak nežiadúco zapnúf lampu.

Nastavenie doby zapnutia (TIME):

Pomocou otočného regulátora TIME [7]nastavte Želanú dobu zapnutia (5 s ± 5 s - 10 min ± 2 min) svietidla.
Dobu zapnutia zvy'site otacanim v smere hodinovych ruciciek. Dobu zapnutia zniizite otacanim proti smeru hodinovych ruciciek.

Nastavenie citlivosti na svetlo (LUX):

Pomocou otočného regulátora Luxnastavte zvolenu svetelnú citlivost svietidla.
Svetelnú citlivost' zvyšite otáčaním v smere hodinovych ručiciek. Sviétidlo reaguje citlivejsie

na zmenenú intenzitu svetla a skór sa prepné do automatického režimu.

Svetelnú citlivost znižite otácanim proti smeru hodinovych ruciciek. Svetidlo reaguje menej citlivo na zmenenú intensizitu svetla a neskór sa Prepne do automatického režimu.

Nepouživajte ziadne Rozpúšfadlá, benzín a. i. Svetidlo by sa pritom poskodilo.
Neponárajte vyrobok do vody.
Na cistenie nepouživaje záhradnu hadicu alebo vysokotlakový Čistč.
Nechajte svietidlo uplny vychladnuf.
Na cistenie použivajte iba suchú handricku, ktorá nepúšťa vlákna.

Likvidácia

Obal pozostáva z ekologických materialov, ktoré moźete odovzdat na miestnych recyklačných zberných miestach.

V súlade s euρskou smernicou 2012 / 19 / ES o opotrebovanych elektrických a elektronickích

spotrebicoch a jej implementaciou do národného
práva musia byt' vyradené elektrické spotrebice
zbierané oddelene a odovzdané na ekologickú recykláciu.

Aktuálne platné opatrenia týkajúce sa likvidácie starych elektrických zariadení sa dozviète na Vasej správe obce alebo mesta.

Záruka a servis

44319 Dortmund, Nemecko

SK

Tel.: [phone]

E-mail: [e-mail]

IAN 314687

Pre větky otázky majte pripravenýPokladničné doklad a cislo vyrobku (napr. IAN 123456) ako dokaz o kúpe.

Vyhlasenie o zhode

Symbol CE bol umiestný v sulade s nasledujucimi europskymi smernicami:

Tieto podklady su deponované a v priade potreby ich možno vyžiadat'.

2014/35/EU Smernica ES o nizkonapäťovych zariadeniach

2014/30/EU smernica o elektromagnetickej kompatibilite

2011/65/EU (RoHS II)

2009/125/EC Smernica o ekodizajne

C∈IP44
