LSHB 150 B1 - LED Schijnwerper Livarno Lux - Gratis gebruiksaanwijzing en handleiding
Vind de handleiding van het apparaat gratis LSHB 150 B1 Livarno Lux in PDF-formaat.
| Producttype | Buitenhalogeenprojector |
| Merk | Livarno Lux |
| Model | LSHB 150 B1 |
| Bedrijfsspanning | 220-240 V ~, 50/60 Hz |
| Beschermingsklasse | I (met aardverbinding) |
| Beschermingstype | IP44 (bescherming tegen opspattend water) |
| Nominaal vermogen | 120 W (halogeenlamp) |
| Lamp | Halogeen R7s - J78 (max. 150 W) |
| Lichtstroom | 2200 lm +/-5% |
| Kleurtemperatuur | ca. 3000 K +/-10% |
| Levensduur lamp | ca. 2000 uur / 8000 cycli |
| Detectiehoek | max. 180° |
| Detectiebereik | max. 12 m (instelbaar) |
| Instelbare verlichtingsduur | ca. 10 sec tot 12 min |
| Maximaal verlicht oppervlak | ca. 50 m² (montage op 2 m hoogte) |
| Afmetingen (L x H x D) | ca. 39 x 112 x 86 mm |
| Gewicht | ca. 587 g |
| Werkingspositie | verticaal, projector boven, detector onder |
| Gebruik | Binnen en buiten |
| Instellingen | TIME, SENS, LUX (schroef onder de detector) |
| Garantie | 3 jaar |
| Reiniging | Droge, zachte doek, stroom uitschakelen |
Veelgestelde vragen - LSHB 150 B1 Livarno Lux
Gebruikersvragen over LSHB 150 B1 Livarno Lux
0 vraag over dit apparaat. Beantwoord die u kent of stel uw eigen vraag.
Stel een nieuwe vraag over dit apparaat
Download de handleiding voor uw LED Schijnwerper in PDF-formaat gratis! Vind uw handleiding LSHB 150 B1 - Livarno Lux en neem uw elektronisch apparaat weer in handen. Op deze pagina staan alle documenten die nodig zijn voor het gebruik van uw apparaat. LSHB 150 B1 van het merk Livarno Lux.
GEBRUIKSAANWIJZING LSHB 150 B1 Livarno Lux
- Inleiding ....55
- Bedoeld gebruik....55
- Leveringsomvang 56
- Technische gegevens 57
- Veiligheidsaanwijzingen ....58
- Auteursrecht....61
- Voor de ingebruikname 62
7.1. De juiste bevestigingsplaats....62
7.2. Benodigd gereedschap ....63
7.3 Voor de montage 63
7.4. Montage 64 - Ingebruikname 65
8.1. Bewegingsmelder instellen 65
8.2. Verlichtingsduur instellen (TIME) 66
8.3. Sensorgevoeligheid instellen (SENS)....66
8.4. Lichtgevoeligheid instellen (LUX) 66 - Onderhoud / Reiniging......66
- Probleemoplossing....67
- Milieurichtlijnen en afvoerbepalingen ....68
- Conformiteit....69
- Service en garantie....69

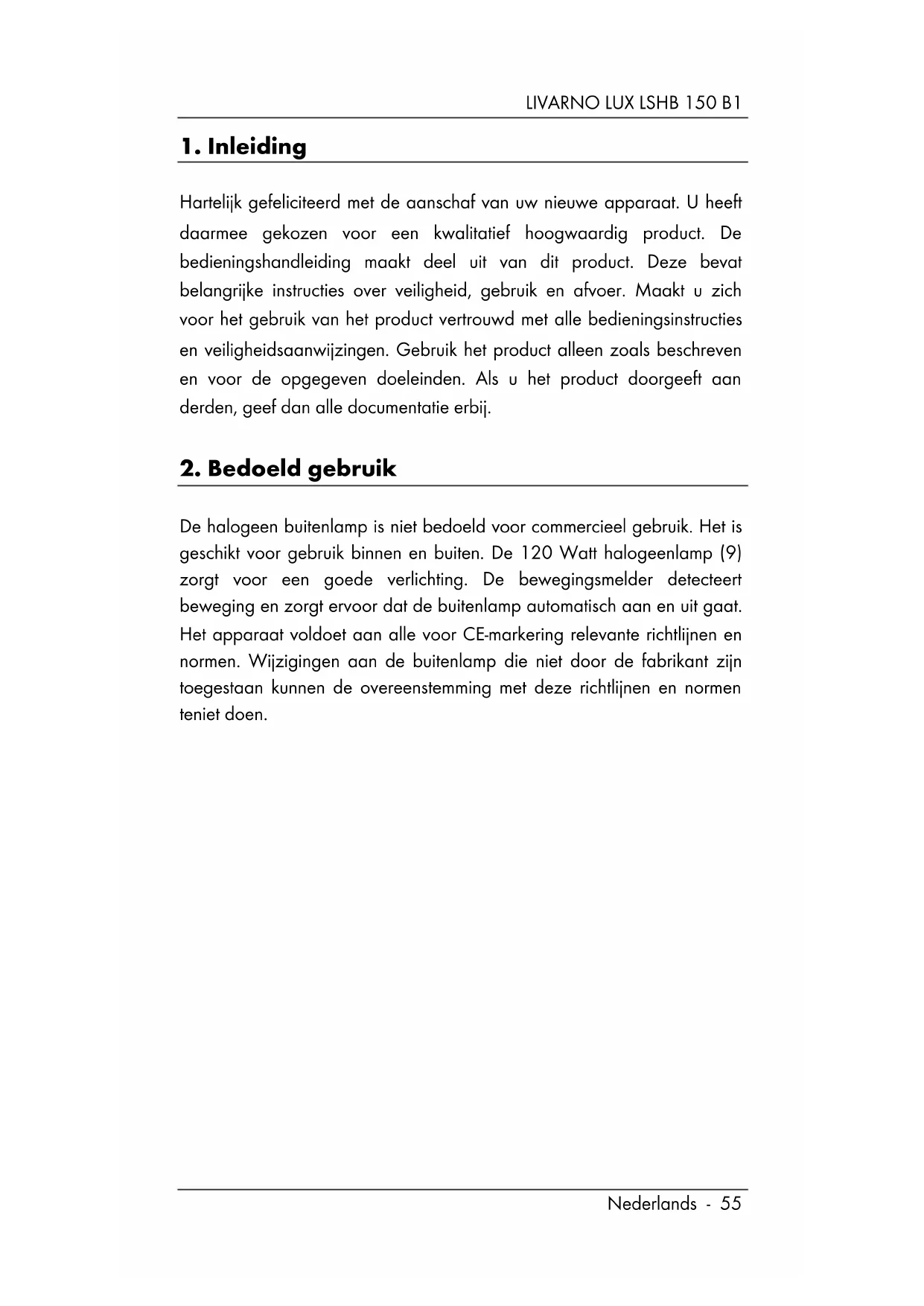

1. Inleiding
Hartelijk gefeliciteerd met de aanschaf van uw nieuwe apparaat. U heeft daarmee gekozen voor een kwalitatief hoogwaardig product. De bedieningshandleiding maakt deel uit van dit product. Deze bevat belangrijke instructies over veiligheid, gebruik en afvoer. Maakt u zich voor het gebruik van het product vertrouwd met alle bedieningsinstructies en veiligheidsaanwijzingen. Gebruik het product alleen zoals beschreven en voor de opgegeven doeleinden. Als u het product doorgeeft aan derden, geef dan alle documentatie erbij.
2. Bedoeld gebruik
De halogeen buitenlamp is niet bedoeld voor commercieel gebruik. Het is geschikt voor gebruik binnen en buiten. De 120 Watt halogeenlamp (9) zorgt voor een goede verlichting. De bewegingsmelder detecteert beweging en zorgt ervoor dat de buitenlamp automatisch aan en uit gaat. Het apparaat voldoet aan alle voor CE-markering relevante richtlijnen en normen. Wijzigingen aan de buitenlamp die niet door de fabrikant zijn toegestaan kunnen de overeenstemming met deze richtlijnen en normen teniet doen.
3. Leveringsomvang
• Halogeen buitenlamp LSHB 150 B1
• 120 Watt halogeenlamp
- Bevestigingsmateriaal (2 schroeven en 2 pluggen)
- Bedieningshandleiding met veiligheidsaanwijzingen
Deze bedieningshandleiding is voorzien van een uitklapbare omslag. Aan de binnenzijde van de omslag is de buitenlamp afgebeeld met benummering. De cijfers hebben de volgende betekenis:
1 Schroef (venster)
2 Schroef (muurbeugel)
3 Aansluitdoos
4 Kabeldoorvoer
5 Schroefverbinding (kabeldoorvoer)
6 Vergrendelingsschroef
7 Muurbeugel
8 Bewegingsmelder
9 Halogeenlamp
10 Venster
11 Stroomkabel (niet inbegrepen / lichtnetaansluiting)
12 Kroonsteen
13 Knop LUX
14 Knop SENS
15 Knop TIME
| Merk: | LIVARNO LUX |
| Model: LSHB 150 B1 | |
| Bedrijfsspanning: 220 - 240 V ~, 50/60 Hz | |
| Veiligheidsklasse: I (met aarde-aansluiting) | |
| Beschermingstype: | IP44 (plensdicht) |
| Werkingspositie: verticaal - lamp boven,bewegingsmelder onder | |
| max. geprojecteerd lichtoppervlak: | ca. 50 m^2 bij montage op een hoogte van ca. 2 m |
| Afmetingen (b x h x d): ca. 1 | 39 x 112 x 86 mm |
| Gewicht: ca. 587 g | |
Halogeenlamp:
| Lamp: Halogeenlamp R7s - J78 | |
| Energielabel: | C |
| Levensduur: ca. 2000 uur / ca. 8000 schakelcycli | |
| Lichtstroom: 2200 lm +/-5% | |
| Vermogen: | 120 Watt |
| Kleurtemperatuur: ca. 3000 K +/-10% | |
Bewegingsmelder:
| Detectiehoek sensor: max. 180° | |
| Detectiebereik: max. 12 m (detectiegevoeligheid instelbaar via draaiknop) | |
| Lichtgevoeligheid: instelbaar via draaiknop | |
| Zwenkbaar (mechanisch): | ca. 150° horizontaal / ca. 180° verticaal |
| Verlichtingsduur: ca. 10 sec +/- 5 sec tot 12 min +/- 1,5 min | |
Wijzigingen aan de technische specificaties en het ontwerp kunnen zonder voorafgaande kennisgeving worden uitgevoerd.
5. Veiligheidsaanwijzingen
Lees onderstaande aanwijzingen grondig door voordat u het apparaat voor de eerste keer gebruikt en neem alle waarschuwingen in acht, zelfs wanneer u ervaren bent in de omgang met elektronische apparatuur. Bewaar deze handleiding goed om er ook later op terug te kunnen vallen. Wanneer u het apparaat verkoopt of doorgeeft, geef dan in ieder geval ook deze handleiding erbij, daar deze bij het apparaat hoort.
WAARSCHUWING! Dit
symbool duidt op belangrijke instructies voor een veilig gebruik van de buitenlamp en ter bescherming van de gebruiker. Niet in acht nemen kan leiden tot materiële schade en/of gevaar voor de gezondheid en zelfs de dood.
Brandgevaar: Monteer de buitenlamp op ten minste 1 m afstand tot verlicht materiaal. Overmatige hitte kan brand veroorzaken.
Een gebarsten venster in de
beschermkap dient onmiddellijk te worden vervangen.
De buitenlamp heeft een aarde- aansluiting. De aardleiding (geel/groen) dient aan de gemarkeerde klem te worden aangesloten.
Elektrische apparatuur behoort niet in kinderhanden. Laat kinderen nooit zonder toezicht elektrische apparatuur gebruiken. Kinderen kunnen eventuele gevaren niet altijd juist inschatten. Houd ook verpakkingsmateriaal, met name plastic zakken, buiten bereik van kinderen. Er bestaat gevaar voor verstikking.
Als u merkt dat het apparaat rook, ongewone geluiden of geuren produceert, dient het onmiddellijk te worden uitgeschakeld. In dit geval mag het apparaat niet verder worden gebruikt en moet het worden nagekeken door een bevoegd onderhoudstechnicus. Adem in geen geval rook in van een eventuele brand in het apparaat. Als u toch rook
heeft ingeademd, raadpleeg dan onmiddellijk een arts. Het inademen van rook kan schadelijk zijn voor de gezondheid.
De behuizing van de buitenlamp mag niet worden beschadigd. Bij een beschadigde behuizing bestaat er gevaar door een elektrische schok.
Gebruik de buitenlamp niet in omgevingen, waarin zich brandbaar gas, damp of stof bevindt. Er bestaat explosiegevaar.
Open nooit de behuizing van de buitenlamp, tenzij u de halogeenlamp moet vervangen. De netstroom moet bij alle werkzaamheden aan de buitenlamp worden uitgeschakeld, ook tijdens het vervangen van de lamp! Bij geopende behuizing bestaat er gevaar door een elektrische schok.
Er mogen geen voorwerpen aan de buitenlamp worden gehangen. De behuizing is niet geschikt voor het dragen van lasten. De buitenlamp kan anders beschadigd raken.
Gebruik in geen geval optische instrumenten zoals een vergrootglas om
rechtstreeks in de lichtbundel te kijken. Dit kan oogletsel veroorzaken. Meldt u zich bij vermoeden van oogletsel meteen bij uw huisarts.
6. Auteursrecht
De inhoud van deze bedieningshandleiding is auteursrechtelijk beschermd en dient uitsluitend als bron van informatie voor de lezer. Het kopiëren of reproduceren van gegevens en informatie is verboden zonder uitdrukkelijke schriftelijke toestemming van de auteur. Dit geldt ook voor het commerciële gebruik van de inhoud en de gegevens. Tekst en afbeeldingen voldoen aan de stand der techniek op het moment van drukken. Wijzigingen voorbehouden.
7. Voor de ingebruikname
Neem de buitenlamp en het bevestigingsmateriaal uit de verpakking.
Controleer de buitenlamp op beschadigingen. Bij beschadigingen mag de buitenlamp niet in gebruik worden genomen.
Gebruik alleen halogeenlampen met R7s - J78 fitting en een maximaal vermogen van 150 Watt!
De halogeenlamp (9) bevindt zich voor een veilig transport in de armatuur. Draai de schroef (1) met een kruiskopschroevendraaier los en klap het venster (10) voorzichtig open. Verwijder de verpakte halogeenlamp (9) uit de armatuur. Open de verpakking, verwijder de halogeenlamp (9) en druk deze aan één kant in de fitting, om deze vervolgens aan de andere kant te kunnen plaatsen. Pak de halogeenlamp (9) daarbij niet aan het glas vast. In principe dient de lamp alleen met een doek te worden beetgepakt. Klap vervolgens het venster (10) dicht en draai de schroef (1) weer vast.
7.1. De juiste bevestigingsplaats
Kies de bevestigingsplaats zorgvuldig en bereid de montage goed voor.
Leg alle onderdelen, het benodigde gereedschap en het bevestigingsmateriaal op ordelijke wijze binnen handbereik.
De buitenlamp mag alleen op een stabiele ondergrond zoals metselwerk worden gemonteerd.
Monteer de buitenlamp niet boven een warmtebron of dicht in de buurt van andere lichtbronnen. Neem bij de keuze van een bevestigingsplaats ook afbeelding [D] op de omslag in acht.
Kies de bevestigingsplaats dusdanig dat de buitenlamp tegen wind, regen en vervuiling beschermd is.
Informeert u zich van tevoren welk bevestigingsmateriaal voor de door u gekozen bevestigingsplaats geschikt is. Voor beton geschikt bevestigingsmateriaal is bij de levering inbegrepen.
7.2. Benodigd gereedschap
Het volgende gereedschap is niet bij levering inbegrepen. Deze lijst dient als leidraad. Welk gereedschap er precies nodig is, is afhankelijk van de plaatselijke omstandigheden.
ladder
spanningstester
waterpas, meetlat, potlood
▶ boormachine met boor
kruiskopschroevendraaier, sleufkopschroevendraaier
steeksleutel, combinatietang, kniptang
7.3 Voor de montage
De montage mag slechts door een erkend elektricien worden uitgevoerd!
De netstroom moet tijdens het monteren worden uitgeschakeld!
Zorg ervoor dat er bij het boren van de gaten geen in de muur lopende leidingen worden beschadigd.
Maakt u zich voor het monteren vertrouwd met de onderdelen van de buitenlamp, evenals met de instructies en illustraties in deze bedieningshandleiding, en neem deze in acht.
Zorg ervoor dat de stroomleiding waarop de buitenlamp dient te worden aangesloten niet onder spanning staat. Verwijder hiertoe in uw zekeringkast de zekering van het desbetreffende stroomcircuit, of schakel de zekering in de stand '0'.
➢ Controleer in elk geval met behulp van een spanningstester of er geen spanning op de kabel staat!
7.4. Montage
Koppel de muurbeugel (7) los van de buitenlamp door de 2 schroeven (2) met een kruiskopschroevendraaier te verwijderen. Merk op dat de muurbeugel (7) aan beide zijden is bevestigd met een schroef (2), een borgring en een moer. Bewaar deze onderdelen goed, daar u deze later weer nodig heeft.
Gebruik de muurbeugel (7) als sjabloon om de twee boorgaten af te tekenen.
Boor de twee gaten en bevestig de muurbeugel (7) met de meegeleverde pluggen en schroeven, of afhankelijk van de bevestigingsplaats met andere ervoor geschikte pluggen en schroeven.
Open de aansluitdoos (3) door de vier schroeven met een kruiskopschroevendraaier los te draaien en de afdekking te verwijderen.
Draai in de aansluitdoos (3) de 2 schroeven van de trekontlasting met een kruiskopschroevendraaier net genoeg los dat de stroomkabel (11) er later doorheen kan worden geschoven.
Draai de schroefverbinding (5) van de kabeldoorvoer (4) los, maar er niet helemaal uit.
➢ Verwijder ca. 5 tot 8 cm van de kabelmantel van de stroomkabel (11).
Leid de stroomkabel (11) eerst door de schroefverbinding (5) en de kabeldoorvoer (4), en vervolgens door de trekontlasting in de aansluitdoos (3). Bij het leiden van de stroomkabel (11) door de kabeldoorvoer (4) dient er binnenin een rubberen afdichting te worden doorgeprikt. U kunt daardoor een lichte weerstand voelen.
Klem de stroomkabel (11) vast door de 2 schroeven van de trekontlasting in de aansluitdoos (3) vast te schroeven. Daarbij dient het einde van de kabelmantel in de trekontlasting te zitten. Klem niet de afzonderlijke draden af!
Draai nu de eerder losgedraaide schroefverbinding (5) van de kabeldoorvoer (4) met de klok mee vast. De stroomkabel (11) wordt daardoor goed geïsoleerd.
Sluit de gestripte draadeinden van de stroomkabel (11) aan op de kroonsteen (12). Zorg ervoor dat de individuele draden van de
stroomkabel (11) correct worden aangesloten. Neem dienaangaande ook afbeelding [B] op de omslag in acht.
| Draad | Symbool | Benaming |
| zwart of bruin L fase | ||
| blauw | N | nul |
| geel/groen |  | aarde |
Maak de aansluitdoos (3) dicht door de afdekking er met de vier eerder verwijderde schroeven weer op te bevestigen. Een in de afdekking aangebrachte rubberen afdichting zorgt ervoor dat de aansluitdoos (3) goed afgesloten is. Zorg ervoor dat de rubberen afdichting goed in de daarvoor bestemde groef in de afdekking ligt.
Bevestig nu de buitenlamp aan de muurbeugel (7). Gebruik daarvoor de eerder verwijderde schroeven (2), borgringen en moeren.
Zet de netstroom aan.
8. Ingebruikname
8.1. Bewegingsmelder instellen
Zorg ervoor dat er in het detectiebereik van de bewegingsmelder (8) geen bewegingen plaatsvinden, die niet dienen te worden opgevangen (bijv. voetpaden, straten).
U kunt de lichtgevoeligheid van de bewegingsmelder (8) het beste instellen op een tijdstip met lichtomstandigheden waarbij de buitenlamp actief dient te worden.
- Stel de bewegingsmelder (8) dusdanig in dat deze het gewenste bereik zo goed mogelijk kan detecteren. Het zicht mag niet door voorwerpen en dergelijke worden geblokkeerd.
- U kunt de bewegingsmelder (8) horizontaal eenvoudig draaien.
- Om de bewegingsmelder (8) verticaal te verstellen, dient u eerst de vergrendelingsschroef (6) los te draaien. Zodra de bewegingsmelder (8) zich in de gewenste stand bevindt, dient u de vergrendelingsschroef (6) weer vast te draaien.
8.2. Verlichtingsduur instellen (TIME)
Met de knop TIME (15) aan de onderzijde van de bewegingsmelder (8) kunt u de verlichtingsduur (ca. 10 seconden tot 12 minuten) instellen. Draai de knop TIME (15) met de klok mee (richting +) om de verlichtingsduur te verlengen of tegen de klok in (richting -) om de verlichtingsduur te verkorten.
8.3. Sensorgevoeligheid instellen (SENS)
Met de knop SENS (14) aan de onderzijde van de bewegingsmelder (8) kunt u de sensorgevoeligheid instellen. Draai de knop SENS (14) met de klok mee (richting +) om de sensorgevoeligheid te verhogen of tegen de klok in (richting -) om de sensorgevoeligheid te verlagen. Hoe hoger de gevoeligheid, des te groter het detectiebereik (maximaal 12 meter).
8.4. Lichtgevoeligheid instellen (LUX)
Met de knop LUX (13) aan de onderzijde van de bewegingsmelder (8) kunt u de lichtgevoeligheid instellen. Hier kunt u vastleggen onder welke lichtomstandigheden de schemeringssensor reageert en daarmee de buitenlamp in- of uitgeschakeld wordt.
Draai de knop LUX (13) met de klok mee (richting ⭐), zodat de bewegingsmelder (8) bij lichtere lichtomstandigheden reageert.
Als u de knop LUX (13) tegen de klok in draait (richting ), dan reageert de bewegingsmelder (8) pas bij donkerdere lichtomstandigheden.
9. Onderhoud / Reiniging
Onderhoud
De buitenlamp bevat geen onderdelen die onderhouden dienen te worden.
Lamp vervangen
De netstroom moet bij alle werkzaamheden aan de buitenlamp worden uitgeschakeld, ook tijdens het vervangen van de lamp! Er bestaat gevaar door een elektrische schok!
Gebruik alleen halogeenlampen met R7s - J78 fitting en een maximaal vermogen van 150 Watt!
Draai de schroef (1) met een kruiskopschroevendraaier los en klap het venster (10) voorzichtig open. Druk de halogeenlamp aan één kant in de fitting, om deze vervolgens aan de andere kant te kunnen verwijderen. Druk vervolgens een nieuwe halogeenlamp van hetzelfde type (zie het hoofdstuk 'Technische gegevens') aan één kant in de fitting, om deze vervolgens aan de andere kant te kunnen plaatsen. Pak de halogeenlamp (9) daarbij niet aan het glas vast. In principe dient de lamp alleen met een doek te worden beetgepakt. Klap vervolgens het venster (10) dicht en draai de schroef (1) weer vast.
Zet de netstroom weer aan.
Reiniging
De netstroom moet bij alle werkzaamheden aan de buitenlamp worden uitgeschakeld, ook tijdens het reinigen! Er bestaat gevaar door een elektrische schok!
Zorg ervoor dat er geen vloeistof in de behuizing van de buitenlamp terecht kan komen. Er bestaat gevaar door een elektrische schok.
Gebruik voor het reinigen van de buitenlamp een zachte, droge doek en geen oplos- of reinigingsmiddelen die kunststof aantasten. Gebruik bij sterkere vervuiling alleen een enigszins vochtige doek.
10. Probleemoplossing
Het licht gaat niet aan
De bewegingsmelder (8) is niet in de juiste richting ingesteld. Corrigeer de richting.
➢ De halogeenlamp (9) is defect. Vervang deze.
De elektrische aansluiting is defect. Laat de elektrische aansluiting door een vakkundig elektricien controleren.
Het licht gaat snel aan en uit
De sensor wordt door lichte reflecterende oppervlakken of ander licht gestoord. Verwijder de andere lichtbron of de storende oppervlakken.
Het licht gaat niet uit
In het detectiebereik van de bewegingsmelder (8) bevinden zich mensen of voorwerpen. Verwijder deze.
De buitenlamp beweegt zich in de wind, waardoor de bewegingsmelder (8) continu reageert. Bevestig de buitenlamp alleen op een stabiele plaats.
11. Milieurichtlijnen en afvoerbepalingen
Wanneer dit symbool van een doorgekruiste afvalcontainer op een product is aangebracht, valt het onder de Europese richtlijn 2012/19/EU. Alle elektrische en elektronische apparatuur moet, gescheiden van het huisvuil, via daarvoor aangewezen inzamelpunten worden afgevoerd. Ook de spaarlamp
dient deugdelijk te worden afgevoerd.
Het apparaat mag niet met het huisvuil of als grof vuil worden afgevoerd. Informatie over inzamelpunten of ophaaldagen is te verkrijgen bij uw gemeente of via uw lokale afvalverwerkingsbedrijf.
Denk aan het milieu. Defecte gloeilampen horen niet bij het huisvuil. Deze dienen bij een inzamelpunt te worden afgegeven. Informatie over inzamelpunten is te verkrijgen bij uw gemeente of via uw lokale afvalverwerkingsbedrijf.
Voer ook de verpakking op een milieuvriendelijke manier af. Karton kan ter recycling worden verzameld als oud papier of gedeponeerd bij openbare inzamelpunten. Meegeleverde folie en plastic kan via uw gemeente worden ingezameld en milieuvriendelijk worden afgevoerd.
12. Conformiteit
CE
Dit apparaat beantwoordt aan de essentiële eisen en overige relevante voorschriften van de EMC-richtlijn 2014/30/EU, de laagspanningsrichtlijn 2014/35/EU, de ErP-richtlijn 2009/125/EC en de RoHS-richtlijn 2011/65/EU.
Stuur om de volledige EG-conformiteitsverklaring te ontvangen een e-mail naar het volgende e-mailadres: ce@targa.de
13. Service en garantie
Garantie van TARGA GmbH
U krijgt op dit apparaat 3 jaar garantie vanaf de datum van aankoop. Gelieve de originele kassabon als bewijs van aankoop te bewaren. Lees voordat u het product in gebruik neemt de bijbehorende documentatie door. Mocht er een probleem optreden dat op deze manier niet kan worden opgelost, neem dan contact op met onze hotline. Houdt u bij elke navraag het artikelnummer of indien beschikbaar het serienummer bij de hand. In het geval dat een oplossing per telefoon niet mogelijk is, zal onze hotline er afhankelijk van de oorzaak van het probleem voor zorgen dat het probleem op andere wijze wordt opgelost. Binnen de garantie wordt het product bij materiaal- of fabricagefouten - naar ons goeddunken - gratis gerepareerd of vervangen. Met de reparatie of vervanging van het product begint geen nieuwe garantietermijn. Verbruiksmateriaal zoals batterijen, accu's en lampen vallen buiten de garantie.
Uw wettelijke rechten ten opzichte van de verkoper zijn van toepassing afzonderlijk van deze garantie en worden hierdoor niet beperkt.
Service
Telefoon: 020 - 26 21 941
E-Mail: service.NL@targa-online.com
Telefoon: 02 - 58 87 036
E-Mail: service.BE@targa-online.com
Telefoon: 02 02 04 223
E-Mail: service.LU@targa-online.com
IAN: 274865
Fabrikant
TARGA GmbH
Coesterweg 45
59494 SOEST
GERMANY
