BEDIENUNGSANLEITUNG LSHB 150 B1 Livarno Lux

2. Bestimmungsgemäße Verwendung ................................. 3

7. Vor der Inbetriebnahme ................................................ 10

11. Umwelthinweise und Entsorgungsangaben ................. 16

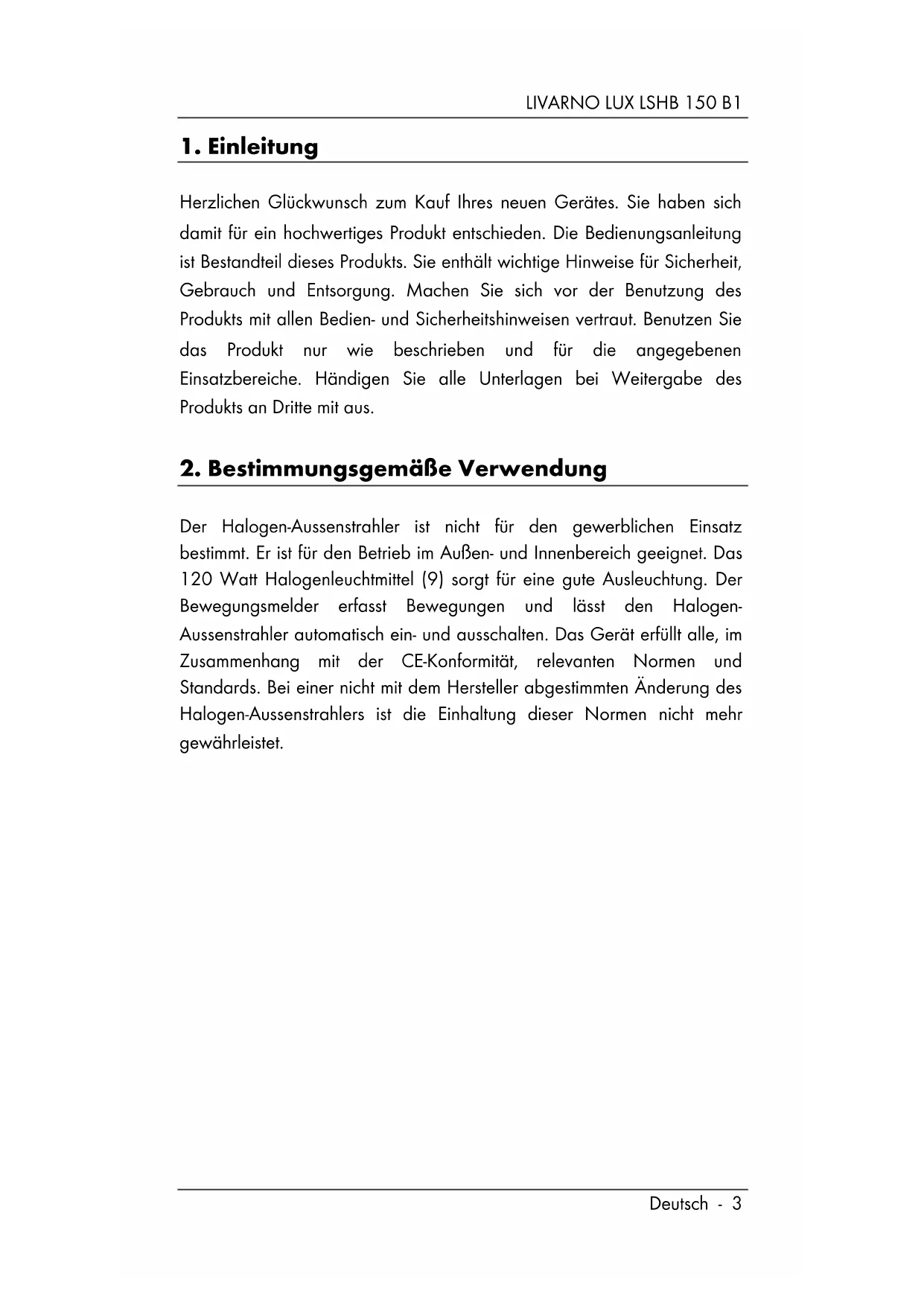

Herzlichen Glückwunsch zum Kauf Ihres neuen Gerätes. Sie haben sich damit für ein hochwertiges Produkt entschieden. Die Bedienungsanleitung ist Bestandteil dieses Produkts. Sie enthält wichtige Hinweise für Sicherheit, Gebrauch und Entsorgung. Machen Sie sich vor der Benutzung des Produkts mit allen Bedien- und Sicherheitshinweisen vertraut. Benutzen Sie das Produkt nur wie beschrieben und für die angegebenen Einsatzbereiche. Händigen Sie alle Unterlagen bei Weitergabe des Produkts an Dritte mit aus.

2. Bestimmungsgemäße Verwendung

Der Halogen-Aussenstrahler ist nicht für den gewerblichen Einsatz bestimmt. Er ist für den Betrieb im Außen- und Innenbereich geeignet. Das 120 Watt Halogenleuchtmittel (9) sorgt für eine gute Ausleuchtung. Der Bewegungsmelder erfasst Bewegungen und lässt den Halogen- Aussenstrahler automatisch ein- und ausschalten. Das Gerät erfüllt alle, im Zusammenhang mit der CE-Konformität, relevanten Normen und Standards. Bei einer nicht mit dem Hersteller abgestimmten Änderung des Halogen-Aussenstrahlers ist die Einhaltung dieser Normen nicht mehr gewährleistet.LIVARNO LUX LSHB 150 B1

Halogen-Aussenstrahler LSHB 150 B1 120 Watt Halogenleuchtmittel Montagematerial (2 x Schraube und 2 x Dübel) Bedienungsanleitung mit Sicherheitshinweisen Diese Bedienungsanleitung ist mit einem ausklappbaren Umschlag versehen. Auf der Innenseite des Umschlags ist der Halogen- Aussenstrahler mit einer Bezifferung abgebildet. Die Ziffern haben folgende Bedeutung: 1 Schraube (Frontscheibe) 2 Schraube (Wandhalterung) 3 Kabelanschlussdose 4 Kabeldurchführung 5 Verschraubung (Kabeldurchführung) 6 Feststellschraube 7 Wandhalterung 8 Bewegungsmelder 9 Halogenleuchtmittel 10 Frontscheibe 11 Stromkabel (nicht im Lieferumfang / Hausanschluss) 12 Lüsterklemme 13 Regler LUX 14 Regler SENS 15 Regler TIMELIVARNO LUX LSHB 150 B1 Deutsch - 5

Strahler: Marke: LIVARNO LUX Modellbezeichnung: LSHB 150 B1 Betriebsspannung: 220 – 240 V

, 50/60 Hz Schutzklasse: I (mit Schutzleiteranschluss) Schutzart: IP44 (Spritzwasserschutz) Betriebslage: senkrecht - Strahler oben, Bewegungs- melder unten max. projizierte Lichtfläche: ca. 50m² bei Montage in ca. 2m Höhe Abmessungen (B x H x T): ca. 139 x 112 x 86 mm Gewicht: ca. 587 g Halogenleuchtmittel: Leuchtmittel: Halogenleuchtmittel R7s - J78 Energieeffizienzklasse: C Lebensdauer: ca. 2000 Stunden / ca. 8000 Schaltzyklen Lichtstrom: 2200 lm +/-5% Leistung: 120 Watt Farbtemperatur: ca. 3000 K +/-10% Bewegungsmelder: Erfassungswinkel Sensor: max. 180° Erfassungsreichweite: max. 12 m (Erfassungsempfindlichkeit über Drehregler einstellbar) Lichtempfindlichkeit: über Drehregler einstellbar Schwenkbar (mechanisch): ca. 150° horizontal / ca. 180° vertikal Leuchtdauer: ca. 10 Sek +/- 5 Sek bis 12 Min +/- 1,5 Min Änderungen der technischen Daten sowie des Designs können ohne Ankündigung erfolgen.LIVARNO LUX LSHB 150 B1

5. Sicherheitshinweise

Vor der ersten Verwendung des Gerätes lesen Sie bitte die folgenden Anweisungen genau durch und beachten Sie alle Warnhinweise, selbst wenn Ihnen der Umgang mit elektronischen Geräten vertraut ist. Bewahren Sie diese Bedienungsanleitung sorgfältig als zukünftige Referenz auf. Wenn Sie das Gerät verkaufen oder weitergeben, händigen Sie unbedingt auch diese Bedienungsanleitung aus, sie ist Bestandteil des Gerätes. WARNUNG! Dieses Symbol kennzeichnet wichtige Hinweise für den sicheren Betrieb des Halogen-Aussenstrahlers und zum Schutz des Anwenders. Missachtung kann zu Sachschäden und /oder zu einer Gefährdung der Gesundheit bis hin zum Tod führen. Brandgefahr: Montieren Sie den Halogen-Aussenstrahler in einem Abstand von mindestens 1 m zu angestrahlten Materialien. Übermäßige Wärmeentwicklung kann zu Brandentwicklung führen.LIVARNO LUX LSHB 150 B1 Deutsch - 7 Jede zersprungene Schutzabdeckung ist zu ersetzen. Der Halogen-Aussenstrahler hat einen Schutzleiteranschluss. Der Schutzleiter (gelb/grün) muss an die gekennzeichnete Klemme angeschlossen werden.

Elektrische Geräte gehören nicht in Kinderhände. Lassen Sie Kinder niemals unbeaufsichtigt elektrische Geräte benutzen. Kinder können mögliche Gefahren nicht immer richtig erkennen. Halten Sie auch die Verpackungsfolien von Kindern fern. Es besteht Erstickungsgefahr. Falls Sie Rauchentwicklung, ungewöhnliche Geräusche oder Gerüche feststellen, schalten Sie das Gerät sofort aus. In diesen Fällen darf das Gerät nicht weiter verwendet werden, bevor eine Überprüfung durch einen Fachmann durchgeführt wurde. Atmen Sie keinesfalls Rauch aus einem möglichen Gerätebrand ein. Sollten Sie dennoch RauchLIVARNO LUX LSHB 150 B1

eingeatmet haben, suchen Sie einen Arzt auf. Das Einatmen von Rauch kann gesundheitsschädlich sein. Das Gehäuse des Halogen- Aussenstrahlers darf nicht beschädigt werden. Bei beschädigtem Gehäuse besteht Gefahr durch einen elektrischen Schlag. Verwenden Sie den Halogen- Aussenstrahler nicht in explosionsgefährdeter Umgebung, in der sich brennbare Gase, Dämpfe oder Stäube befinden. Es besteht Explosionsgefahr. Öffnen Sie niemals das Gehäuse des Halogen-Aussenstrahlers, außer beim Wechsel des Halogenleuchtmittels. Der Stromkreis muss während aller Arbeiten am Halogen-Aussenstrahler, auch während des Leuchtmittelwechsels abgeschaltet sein! Bei geöffnetem Gehäuse besteht Gefahr durch einen elektrischen Schlag. Es dürfen keine Gegenstände an den Halogen-Aussenstrahler gehängt werden. Das Gehäuse ist nicht zum Tragen von Lasten geeignet. Andernfalls könnte derLIVARNO LUX LSHB 150 B1 Deutsch - 9 Halogen-Aussenstrahler beschädigt werden. Benutzen Sie keinesfalls optische Instrumente, wie zum Beispiel ein Vergrößerungsglas, um direkt in den Lichtstrahl zu schauen. Dies kann zu Augenschäden führen. Bei Verdacht auf Augenschäden suchen Sie sofort einen Arzt auf.

Alle Inhalte dieser Bedienungsanleitung unterliegen dem Urheberrecht und werden dem Leser ausschließlich als Informationsquelle bereitgestellt. Jegliches Kopieren oder Vervielfältigen von Daten und Informationen ist ohne ausdrückliche und schriftliche Genehmigung durch den Autor verboten. Dies betrifft auch die gewerbliche Nutzung der Inhalte und Daten. Text und Abbildungen entsprechen dem technischen Stand bei Drucklegung. Änderungen vorbehalten.LIVARNO LUX LSHB 150 B1

7. Vor der Inbetriebnahme

Entnehmen Sie den Halogen-Aussenstrahler und das Montagematerial aus der Verpackung. Prüfen Sie den Halogen-Aussenstrahler auf Beschädigungen. Bei Beschädigungen darf der Halogen-Aussenstrahler nicht in Betrieb genommen werden. Verwenden Sie ausschließlich Halogenleuchtmittel mit R7s - J78 Sockel und einer maximalen Leistung von 150 Watt! Das Halogenleuchtmittel (9) ist zum sicheren Transport innerhalb des Strahlers untergebracht. Lösen Sie die Schraube (1) mit einem Kreuzschlitzschraubendreher und klappen Sie die Frontscheibe (10) vorsichtig auf. Entnehmen Sie die Verpackung mit dem Halogenleuchtmittel (9). Öffnen Sie die Verpackung, entnehmen Sie das Halogenleuchtmittel (9) und drücken Sie es auf einer Seite in die Fassung, um es danach in die andere Seite einsetzten zu können. Fassen Sie dabei das Halogenleuchtmittel (9) nicht am Glaskörper an. Grundsätzlich sollte das Leuchtmittel nur mit einem Tuch angefasst werden. Klappen Sie nun die Frontscheibe (10) zu und schrauben Sie die Schraube (1) wieder ein. 7.1. Der richtige Montageort Wählen Sie den Montageort sorgfältig aus und bereiten Sie die Montage gut vor. Legen Sie alle Einzelteile, benötigtes Werkzeug und Montagematerial griffbereit und geordnet zurecht. Der Halogen-Aussenstrahler darf nur auf stabilen Untergründen, z.B. Mauerwerk montiert werden. Montieren Sie den Halogen-Aussenstrahler nicht über einer Wärmequelle oder in unmittelbarer Nähe zu anderen Lichtquellen. Beachten Sie bei der Auswahl des Montageortes auch die Abbildung [D] auf der Umschlagseite. Wählen Sie den Montageort so, dass der Halogen-Aussenstrahler vor Wind, Regen und Verschmutzung geschützt ist.LIVARNO LUX LSHB 150 B1 Deutsch - 11 Informieren Sie sich vorab, welches Montagematerial für den von Ihnen gewählten Montageort geeignet ist. Dem Halogen- Aussenstrahler liegt geeignetes Montagematerial für Beton bei. 7.2. Benötigtes Werkzeug Folgende Werkzeuge sind nicht im Lieferumfang enthalten. Diese Liste dient Ihnen zur Orientierung. Die genaue Beschaffenheit der benötigten Werkzeuge richtet sich nach den individuellen Gegebenheiten vor Ort. Leiter Spannungsprüfer Wasserwaage, Zollstock, Bleistift Bohrmaschine mit Bohrer Kreuzschlitzschraubendreher, Schlitzschraubendreher Maulschlüssel, Kombizange, Seitenschneider 7.3. Vor der Montage Die Montage darf nur von einer autorisierten Elektrofachkraft durchgeführt werden! Der Stromkreis muss während der Montage abgeschaltet sein! Achten Sie beim Bohren der Bohrlöcher darauf, dass keine in der Wand liegenden Leitungen beschädigt werden. Vor der Montage machen Sie sich mit den Einzelteilen des Halogen- Aussenstrahlers, sowie den Anleitungen und Abbildungen dieser Bedienungsanleitung vertraut und beachten Sie diese. Stellen Sie sicher, dass die Leitung, an der der Halogen-Aussenstrahler angeschlossen werden soll, keine Spannung führt. Zu diesem Zweck entfernen Sie in Ihrem Sicherungskasten die Sicherung des entsprechenden Stromkreises, bzw. schalten Sie die Sicherung in Stellung „0“. Überprüfen Sie die Spannungsfreiheit der Leitung unbedingt zusätzlich mit einem Spannungsprüfer!LIVARNO LUX LSHB 150 B1

7.4. Montage Lösen Sie die Wandhalterung (7) vom Halogen-Aussenstrahler, indem Sie die 2 Schrauben (2) mit einem Kreuzschlitzschraubendreher entfernen. Beachten Sie, dass die Wandhalterung (7) auf beiden Seiten mit einer Schraube (2), einem Federring und einer Mutter befestigt ist. Heben Sie diese Teile für den Zusammenbau gut auf. Nutzen Sie die Wandhalterung (7) als Vorlage zum Anzeichnen der zwei Bohrlöcher. Bohren Sie nun die zwei Bohrlöcher und befestigen Sie die Wandhalterung (7) mittels der mitgelieferten Dübel und Schrauben, oder je nach Montageort mit anderen geeigneten Dübeln und Schrauben. Öffnen Sie die Kabelanschlussdose (3), indem Sie die vier Schrauben mit einem Kreuzschlitzschraubendreher lösen und die Abdeckung abnehmen. Lösen Sie innerhalb der Kabelanschlussdose (3) die 2 Schrauben der Zugentlastung mit einem Kreuzschlitzschraubendreher nur soweit, dass später das Stromkabel (11) hindurchgeschoben werden kann. Lösen Sie Verschraubung (5) der Kabeldurchführung (4), aber drehen Sie diese nicht komplett heraus. Entfernen Sie ca. 5 bis 8cm des Kabelmantels des Stromkabels (11). Führen Sie das Stromkabel (11) zunächst durch die Verschraubung (5) und die Kabeldurchführung (4), danach weiter durch die Zugentlastung in die Kabelanschlussdose (3). Beim Durchführen des Stromkabels (11) durch die Kabeldurchführung (4) muss eine innenliegende Gummidichtung durchstoßen werden. Es kann daher ein leichter Widerstand spürbar sein. Fixieren Sie das Stromkabel (11), indem Sie die 2 Schrauben der Zugentlastung innerhalb der Kabelanschlussdose (3) festziehen. Hierzu muss das Ende des Kabelmantels in der Zugentlastung liegen. Klemmen Sie nicht die einzelnen Adern ein! Drehen Sie nun die zuvor leicht gelöste Verschraubung (5) der Kabeldurchführung (4) im Uhrzeigersinn fest ein. Dadurch wird die Abdichtung des Stromkabels (11) gewährleistet. Schließen Sie die abisolierten Aderenden des Stromkabels (11) mittels der Lüsterklemme (12) an. Achten Sie darauf, dass die einzelnenLIVARNO LUX LSHB 150 B1 Deutsch - 13 Adern des Stromkabels (11) korrekt angeschlossen werden. Beachten Sie in diesem Zusammenhang auch die Abbildung [B] auf der Umschlagseite. Ader Symbol Bezeichnung schwarz oder braun L Phase blau N Neutral gelb/grün Schutzleiter Verschließen Sie die Kabelanschlussdose (3), indem Sie die Abdeckung mit den zuvor entfernten vier Schrauben wieder festschrauben. Eine in der Abdeckung integrierte Gummidichtung gewährleistet die Abdichtung der Kabelanschlussdose (3). Achten Sie darauf, dass diese Gummidichtung korrekt in der vorgesehenen Nut in der Abdeckung liegt. Befestigen Sie nun den Halogen-Aussenstrahler an der Wandhalterung (7). Verwenden Sie dazu die zuvor entfernten Schrauben (2), Federringe und Muttern. Schalten Sie den Stromkreis ein.

8.1. Bewegungsmelder ausrichten Achten Sie darauf, dass im Erfassungsbereich des Bewegungsmelders (8) keine Bewegungen vorkommen, die nicht erfasst werden sollen (z.B. Gehwege, Straßen). Die Einstellung der Lichtempfindlichkeit des Bewegungsmelders (8) sollten Sie am besten zu dem Zeitpunkt der Lichtverhältnisse vornehmen, bei welchen der Halogen-Aussenstrahler aktiv werden soll. Richten Sie den Bewegungsmelder (8) so aus, dass dieser den gewünschten Bereich möglichst gut erfassen kann. Die Sicht darf nicht durch Gegenstände o. ä. behindert werden. Sie können den Bewegungsmelder (8) horizontal durch Drehen ausrichten.LIVARNO LUX LSHB 150 B1

Um den Bewegungsmelder (8) vertikal auszurichten, müssen Sie zuerst die Feststellschraube (6) lösen. Befindet sich der Bewegungsmelder (8) in der gewünschten Position, müssen Sie die Feststellschraube (6) wieder fixieren. 8.2. Leuchtdauer einstellen (TIME) Über den Regler TIME (15) an der Unterseite des Bewegungsmelders (8) stellen Sie die Leuchtdauer (ca. 10 Sek bis 12 Min) ein. Drehen Sie den Regler TIME (15) im Uhrzeigersinn (Richtung +), um die Leuchtdauer zu verlängern bzw. gegen den Uhrzeigersinn (Richtung -), um die Leuchtdauer zu verkürzen. 8.3. Sensorempfindlichkeit einstellen (SENS) Über den Regler SENS (14) an der Unterseite des Bewegungsmelders (8) stellen Sie die Sensorempfindlichkeit ein. Drehen Sie den Regler SENS (14) im Uhrzeigersinn (Richtung +), um die Empfindlichkeit zu erhöhen bzw. gegen den Uhrzeigersinn (Richtung -), um die Empfindlichkeit zu verringern. Je höher die Empfindlichkeit, desto größer der Erfassungsbereich (maximal 12 Meter). 8.4. Lichtempfindlichkeit einstellen (LUX) Über den Regler LUX (13) an der Unterseite des Bewegungsmelders (8) stellen Sie die Lichtempfindlichkeit ein. Hier legen Sie fest, bei welchen Lichtverhältnissen der Dämmerungssensor reagiert und somit der Halogen- Aussenstrahler ein- bzw. ausgeschaltet wird. Drehen Sie den Regler LUX (13) im Uhrzeigersinn (Richtung ), damit der Bewegungsmelder (8) bei helleren Lichtverhältnissen reagiert. Drehen Sie den Regler LUX (13) gegen den Uhrzeigersinn (Richtung

reagiert der Bewegungsmelder (8) erst bei dunkleren Lichtverhältnissen.

9. Wartung/Reinigung

Wartung Der Halogen-Aussenstrahler beinhaltet keine zu wartenden Teile.LIVARNO LUX LSHB 150 B1 Deutsch - 15 Leuchtmittel auswechseln Der Stromkreis muss während aller Arbeiten am Halogen- Aussenstrahler, auch während des Leuchtmittelwechsels abgeschaltet sein! Es besteht Gefahr durch elektrischen Schlag! Verwenden Sie ausschließlich Halogenleuchtmittel mit R7s - J78 Sockel und einer maximalen Leistung von 150 Watt! Lösen Sie die Schraube (1) mit einem Kreuzschlitzschraubendreher und klappen Sie die Frontscheibe (10) vorsichtig auf. Drücken Sie das Halogenleuchtmittel auf einer Seite in die Fassung, um es danach auf der anderen Seite entnehmen zu können. Anschließend drücken Sie ein neues Halogenleuchtmittel gleicher Bauart (siehe Kapitel „Technische Daten“) auf einer Seite in die Fassung, um es danach in die andere Seite einsetzten zu können. Fassen Sie dabei das Halogenleuchtmittel (9) nicht am Glaskörper an. Grundsätzlich sollte das Leuchtmittel nur mit einem Tuch angefasst werden. Klappen Sie nun die Frontscheibe (10) zu und schrauben Sie die Schraube (1) wieder ein. Schalten Sie den Stromkreis wieder ein. Reinigung Der Stromkreis muss während aller Arbeiten am Halogen- Aussenstrahler, auch während der Reinigung abgeschaltet sein! Es besteht Gefahr durch elektrischen Schlag! Stellen Sie sicher, dass keine Flüssigkeiten in das Gehäuse des Halogen-Aussenstrahlers eindringen können. Es besteht die Gefahr eines elektrischen Schlages. Verwenden Sie zur Reinigung des Halogen-Aussenstrahlers ein weiches, trockenes Tuch und keinesfalls Lösungsmittel oder Reiniger, die Kunststoff angreifen. Verwenden Sie bei stärkerer Verschmutzung nur ein leicht angefeuchtetes Tuch.

Das Licht schaltet sich nicht ein Der Bewegungsmelder (8) ist nicht richtig ausgerichtet. Korrigieren Sie die Ausrichtung.LIVARNO LUX LSHB 150 B1

Das Halogenleuchtmittel (9) ist defekt. Wechseln Sie es aus. Der elektrische Anschluss ist defekt. Lassen Sie den elektrischen Anschluss von einer Elektrofachkraft prüfen. Das Licht schaltet schnell ein und aus Der Sensor wird durch Fremdlicht oder helle reflektierende Flächen gestört. Entfernen Sie die Fremdlichtquelle, bzw. die störenden Oberflächen. Das Licht schaltet nicht aus Im Erfassungsbereich des Bewegungsmelders (8) befinden sich Personen oder Gegenstände. Entfernen Sie diese. Der Halogen-Aussenstrahler bewegt sich im Wind, wodurch der Bewegungsmelder (8) ständig auslöst. Befestigen Sie den Halogen- Aussenstrahler nur an einem stabilen Montageort.

11. Umwelthinweise und Entsorgungsangaben

Wenn dieses Symbol eines durchgestrichenen Abfalleimers auf einem Produkt angebracht ist, unterliegt dieses Produkt der europäischen Richtlinie 2012/19/EU. Alle Elektro- und Elektronikaltgeräte müssen getrennt vom Hausmüll über dafür staatlich vorgesehene Stellen entsorgt werden. Auch das Leuchtmittel muss ebenso fachgerecht entsorgt werden. Das Gerät darf nicht mit dem Haus- oder Sperrmüll entsorgt werden. Informationen zu Sammelplätzen oder Abholungsterminen erfahren Sie über Ihre Gemeindeverwaltung oder über Ihr örtliches Entsorgungsunternehmen. Denken Sie an den Umweltschutz. Defekte Leuchtmittel gehören nicht in den Hausmüll. Sie müssen bei einer Sammelstelle abgegeben werden. Informationen zu Sammelstellen erfahren Sie über Ihre Gemeindeverwaltung oder über Ihr örtliches Entsorgungsunternehmen. Führen Sie auch die Verpackung einer umweltgerechten Entsorgung zu. Kartonagen können bei Altpapiersammlungen oder an öffentlichen Sammelplätzen zur Wiederverwertung abgegeben werden. Folien undLIVARNO LUX LSHB 150 B1 Deutsch - 17 Kunststoffe des Lieferumfangs werden über Ihr örtliches Entsorgungsunternehmen eingesammelt und umweltgerecht entsorgt.

12. Konformitätsvermerke

Dieses Gerät entspricht den grundlegenden Anforderungen und den anderen relevanten Vorschriften der EMV-Richtlinie 2014/30/EU, der Richtlinie für Niederspannungsgeräte 2014/35/EU, der ErP-Richtlinie 2009/125/EC sowie der RoHS Richtlinie 2011/65/EU. Um die vollständige EU-Konformitätserklärung zu erhalten, senden Sie eine E-Mail an folgende E-Mailadresse: [e-mail]

13. Hinweise zu Garantie und Serviceabwicklung

Garantie der TARGA GmbH Sie erhalten auf dieses Gerät 3 Jahre Garantie ab Kaufdatum. Bitte bewahren Sie den originalen Kassenbon als Nachweis für den Kauf auf. Bitte lesen Sie vor Inbetriebnahme Ihres Produktes die beigefügte Dokumentation. Sollte es einmal zu einem Problem kommen, welches auf diese Weise nicht gelöst werden kann, wenden Sie sich bitte an unsere Hotline. Bitte halten Sie für alle Anfragen die Artikelnummer bzw. wenn vorhanden die Seriennummer bereit. Für den Fall, dass eine telefonische Lösung nicht möglich ist, wird durch unsere Hotline in Abhängigkeit der Fehlerursache ein weiterführender Service veranlasst. In der Garantie wird das Produkt bei Material- oder Fabrikationsfehler – nach unserer Wahl – kostenlos repariert oder ersetzt. Mit Reparatur oder Austausch des Produkts beginnt kein neuer Garantiezeitraum. Verbrauchsmaterial wie Batterien, Akkus und Leuchtmittel sind von der Garantie ausgeschlossen. Ihre gesetzlichen Gewährleistungen gegenüber dem Verkäufer bestehen neben dieser Garantie und werden durch diese nicht eingeschränkt.LIVARNO LUX LSHB 150 B1
