GEBRUIKSAANWIJZING HG03847 Livarno Lux

Montage, bedienings- en veiligheidsinstructies

ES

FOCOLED18W

Legenda van de gebruikte pictogrammen.. 29

Inleiding

Correct gebruik . 29
Beschrijving van de onderdelen.. 29
Technische gegevens.. 30
Omvang van de levering.. 30

Algemene veiligheidsinstructies.. 30

Voor de montage.

Montage.. 32

Ingebruikname

Bewegingsmelder instellen.. 33
Verlichtingsduur instellen
Daglichtniveau instellen.. 33
Bewegingsmelder instellen.. 33

Reiniging en onderhoud. 33

Afvoer . 34

Garantie . 34

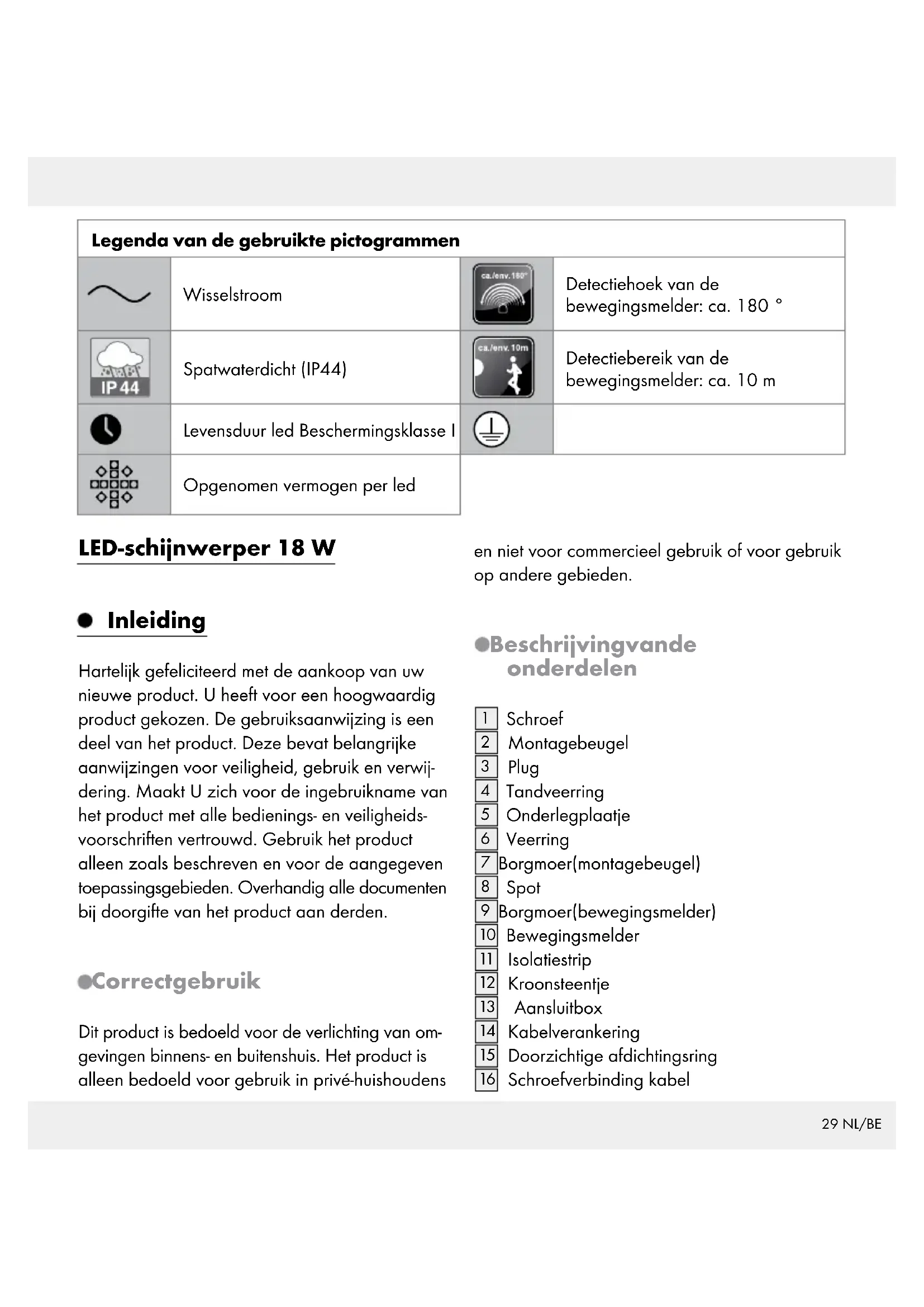

Legenda van de gezruikte pictogrammen
~	Wisselstroom	ca./env. 180°	Detectiehoek van de bewegingsmelder: ca. 180 °
IP44	Spatwaterdicht (IP44)	ca./env. 10m	Detectiebereik van de bewegingsmelder: ca. 10 m
	Levensduur led Beschermingsklasse I
	Opgenomen vermogen per led

LED-schijnwerper 18 W

Inleiding

Hartelijk gefeliciteerd met de aankoop van uwieve product. U heeft voor een hoogwaardig product gekozen. De gebruiksaanwijzing is een deel van het product. Deze bevat belangrijke aanwijzingen voor verilgheid, gebruik en verwijdering. Maakt U zich voor de ingebruikname van het product met alle bedienings- en verilgheidsvoorschriften vertrouwd. Gebruik het product allen zoals beschreiben en voor de aangegeven toepassingsgebieden. Overhandig alle documenten bij doorgifte van het product aan derden.

Correctgebruik

Dit product is bedoeld voor de verlichting van omgevingen binnens- en buitenschuis. Het product is alleen bedoeld voor gebruik in privé-huishoudens

en Niet voor commercieel gebruik of voor gebruik op andere gebieden.

Beschrijvingvande onderdelen

Schroef
2 Montagebeugel
3 Plug
4 Tandveerring
5 Onderlegplaatje
6 Veerring
7 Borgmoer(montagebeugel)
8 Spot
Borgmoer(bewegingsmelder)
10 Bewegingsmelder
11 Isolatiestrip
12 Kroonsteentje
[13] Aansluitbox
14 Kabelverankering
15 Doorzlichtige aufdichtingsring
16 Schroefverbinding kabel

17 Bevestigingschroef (aansluitbox)
18Afdichtingsring
19 Draairegelaar TIME
20 Draairegelaar LUX

-Technischegegevens

Voedingsspanning:230V~50Hz

Opgenomen vermogen: 18 W

Verlichtingsmittel: 30 × 0.5 W led

Schemerschakelaar:instelbaarvan

10|x-20.000|x

Verlichtingsduur: instelbaar van ca. 10 s

+/- 5 s - 4 min +/- 1 min

Registatiehoek van de

bewegingsmelder: ca. 180^ horizontal

Reikwijdte van de

bewegingsmelder: maximaal10m

Projectie-oppervlak: max. 15,5× 17,5 cm

Montagehoogte: ca. 1,8-2,5 m

TÜV SÜD- / GS-gecertificerd

- Omvang van de levering

Controleer de levering alteid direct na het uitpakken op volledigheid en optimale staat van het product.

1 LED-schijnwerper met bewegingsmelder
2 pluggen (0 8 mm)
2 schroeven ( 5mm× 50mm)
1 montagebeugel
1 kabelverankering
2 tandveerringen
2 onderlegplaatjes
2 veerringen
2 borgmoeren
1 gebruiksaanwijzing

Algemene veiligheidsinstructies

MAAK U VOOR DE EERSTE INGEBRUIKNAME
VAN HET PRODUCT MET ALLE BEDIENINGS-EN VEILIGHEIDSVOORSCHRIFTEN VERTROUWDI
GEEF ALLE DOCUMENTEN MEE WANNEER
U HET PRODUCT AAN DERDEN DOORGEEFT!

LEVENSGEVAAR EN KANS OP ONGEVALLEN BIJ KLEUTERS EN KINDEREN! Laat kin-

deren nooit zonder toezicht hanteren met het verpakkingsmaterialial. Er bestaat kans op verstikking door verpakkingsmaterialial. Kinderen onderschatten de gezaren vaak. Houd het product altijd buiten bereik van kinderen.

Dit product kan door kinderen vanaf 8 alsmede door personen met verminderde fysieke, sensorische of mentale vaardigheden of een gebrek aan ervaring en kennis worden gebruikt, als zij onder toezicht staan of geinstrueerd werden met betrekking tot het veilige gebruik van het product en zij de

hieruit voortvloeieende bevaren begrijpen. Kinderen mogen nicht met het product spelen. Reiniging en onderhoud mag Niet door kinderen zonder toezicht worden uitgevoerd.

VERSTIKKINGSGEVAAR! Kinderen kūn- nen meegeleverde kleine onderdelen ( bijv. schroeven) inslikken en hierin stikken. Houd kinderen tijdens de montage bij het werkbe- reik vandaan.
- Dit articlek bevat geen onderdelen die door de verbruiker kuren worden onderhouden. De led's kuren Niet door de gebruiker worden verrangen.
Mochten de led's aan het einde van hun levensduur uittallen, dan要去en deze dooreen gekwalificeerde elektricien worden gerepareerd, anders要去 het product worden afgevoerd.

Levensgevaar doorelektrische schok

• Controller het product alsijd op eventuele beschadigingen voordat u het aan de stroom aansluit. Gebruik het product nooit wanner u een beschadiging heeft geconstatederd.
• Controller voor de montage, of de ter beschikking staande spanning overeen komt met de benodigde bedrijfsspanning van het product (230V 50Hz) . Monteer het product Niet, als dit Niet het geval is.

VOORZICHTIG! GEVAAR VOOR BRANDWONDEN! Zorg ervoor dat het product uitgeschakeld en minimaal 15 minutes aufgekoeld is voordat u het aanraakt. Het product kan een grote hitte ontwikkelen.

BRANDGEVAAR!Monteer het product op een afstand van minimaal 1,0 m van verlichte materialen. Een overmatige warmteontwikke- ling kan tot brand leiden.
Het product mag alleen met de geintegreerde led-ballast worden gebruikt.
Het product verbruikt nog een geringe hoeveel-heid stroom als het product is uitgeschakeld, maar met het elektriciteitsnet verbonden is. Om het product volledig uit te schakelen schakelt u de hoofdzekering uit.

Voor de montage

Opmerking: verwijder al het verpakkingsmateriaal van het product.

Belangrijk: Laat de installmentie uityoeren door een opgeleide elektricien of een voor elektro-instellations bevoegde persoon. Deze moet op de hoogte zich over de eigenschappen van het product en aansluitbepalingen.

• Controller voor de installmentie dat de leiding, waaraan het product worden aangesloten, geen spanning heeft. Verwijder hiervoord zekering of schakel de betreffende installmentie automaat in de groepenkast uit (O-stand).
• Controller de spanningsvrijheid met een spanningzoeker.
  Het meegeleverde montagematerialia (schroeven en pluggen 3) is geschikt voor normal metselwerk. Informeer u ook over welk montagematerialiaal voor de door u gekozen montage-ondergrond geschikt is.

Informeer u indien nodig hierover bij een specialist.

Montage

Controleer dat u Niet op stroom-, gas- of waterleidingen stool als u in de wand boort. Raadpleeg de gebruiksaanwijzing van uw boormachine en neem alle veiligheidsinstructies in acht. Anders bestaat er kans op de dood of op letsel als gevolg van een elektrische schok.

Let fijdens de keuze van de montageplek op de volgende dingen:

□ Controller, of de sp8t het gewenste gebied verlicht. U kunt de spot 8 vertical bewegen.
Zorg ervoor dat de bewegingsmelder het gewenste gebied registreert. De bewegingsmelder 10 heeft een detectiebereik van max. 10m bij een registratiehoek van ca. 180^ (afhankelijk van de montagehoogte - ideaal is een hoogte van 1,80-2,50 m) (afb.D,E,F).
Let erop dat de bewegingsmelder 10, s nachts nicht door straatverlichting worden verlicht. Dit kan de werkig beinvloeden.
Gebruik de montagebeugel als sjabloon, om de boorgaten op de wand te markeren. Zorg ervoor,dat zich geen stroomkabels of draden in dit gedeelte van de wand bevinden. Boor de twee bevestigingsgaten (8 mm) en steek de pluggen 3 erin. Bevestig de montagebeugel 2 met behulp van de schroeven 1 en controllerer de vaste bevestiging.

Open de aansluitb, door met behulp van een kruskopschroevendraaier de bevestigingssschroeven 17 van de aansluitbox 13 los te draaien (afb. B).
De schroefverbinding van de kabel moet worden losgemaakt, waarna u een flexibele kabel bijv. van het type H05RN-F 3G 1,0 mm² door de aansluiting van de kabel [16] in de aansluitbox [13] steekt. Open het kraonsteentje [12], door met een platte schroevendraaier de fixeerschroeven los te draaien.
Voorzie de aders van de kabel van adereindhulzen. Breng ook de kabelverankering 14 aan de kabel aan en fixeer deze met een tang (afb.B).Verbind deze met het kroonsteentje 12 in de aansluitbox 13.Let hierbij op de markings van het kroonsteentje 12 (L voor de fasedraad, N voor de nuldraad en ± voor de aarddraad) (afb.B).Sluit het kroonsteentje 12 weer, door de fixeerschroeven weeer vast te draaien.
Belangrijk: als de externe, flexibele kabel of de kabel van deze lamp beschadigd is, mag deze uitsluitend door de fabrikant of zich klantenservice of een soortgelijk gekwalifi- ceerde persoon worden verrangen om mogelijk gevaar te vermijden.
Sluit de aansluitbweer, door de bevestigingschroeven 17 vast te draaien.
Breng de sp8t aan de montagebeugel 2 aan met behulp van de borgmoeren 7, veerringen 6, onderlegplaatjes 5, tandveerringen 4 (zie afb. A).

Plaats de zekering weer terug of schakel de leidingbeschemende schakelaar wee aan (I-stand).

Ingebruikname

Bewegingsmelderinstellen

Afhankelijk van de vooraf ingestelde waarden van de bewegingsmelder 10 gaat het product gedurende een bepaalde tijd aan, zodra de bewegingsmelder 10 een beweging registreert. Deze vooraf ingestelde waarden worden met behulp van de twee regelaars aan de onderkant van de bewegingsmelder 10 uitgevoerd (afb. C).

Verlichtingsduurinstellen

Draai de draairegelaar TIM an de onderkant van de bewegingsmelder met de klok mee om de verlichtingsduur te verhogen. De verlichtingsduur kunt u in een tijsruimte van ca. 10 s +/- 5 s tot 4 min +/- 1 min instellen.

Draai de draairegelaar LUX 20 aan de onderzijde van de bewegingsmelder met de klok mee, om het daglichtniveau te verhogen: In de positie (reageert de bewegingsmelder alleen, s nachts (bij ca. 20 lx). In de positie reageert de bewegingsmelder ook bij

daglichtniveau, zolang ca. 20.000 lx nicht wordt overschreten.

Bewegingsmelderinstellen

Opmerking: u dient deze instelling tijdens de schemering UIT te voeren.

Maak de borgmoer (bewegingsmelde9) los.
Draai de draairegelaar Lop de stand
Richt de bewegingsmeld in de centrale richting van het gewenste gebied.
Beweeg in het detectiegebied tot u met de prestaties van de bewegingsmelder 10 tevreden bent. Verander hiervoor de instelling van de bewegingsmelder 10.
Als u de bewegingsmelder 10aar tevreden- heid heeft ingesteld, draait u de borgmoer 9 weer vast, om de instellen gen te fixeren.

Reiniging en onderhoud

Verwijder voor de reiniging de zekering of schakel de hoofdzekering in de zekeringkast UIT.
Dompel het product nooit onder in water of in andere vloeistoffen. Anders kan het product beschadigd raken.
Reinig het product met een pluisvrije,ients vochtige doek en met een mild reinigingsmiddel.
Plaats de zekering weer terug of schakel de leidingbeschemende schakelaar wee aan (I-stand).

Afvoer

De verpakking bestaat uit milieuvriendelijke grondstoffen die u via deplaatselijke recyclingcontainers kunt afvoeren.

Neem de aanduiding van de verpakkingsmaterialen voor de afvalscheiding in ache. Deze zijn gemarkeerd met de afkortingen (a) en een cijfers (b) met de volgende betekenis: 1-7: kunststoffen / 20-22: papier en verzelpaten/80-98: composietmaterialen.

Het product en de verpakkingsmateriai- len zich recyclebaar; verwijder.Deze afzonderlijk voor een betere afvalbehandeling. Het Triman-logo geldt alleen voor Frankrijk.

Informatie over de möglichkheden om het uitgediende product na gebruik te verwijderen, verstrekt uw gemeentelijkke overheid.

Gooi het afgedankte product omwille van het milieu nog wet via het huisvuil, maar geef het af bij het waarvoor bestemde depot of het gemeentelijkke milieupark. Over afgifteplaatsen en hun openingstijden kunt u zich bij uw aangewezen instantie informeren.

Garantie

Het product wordt volgens strenge kwaliteitsrichtlijen zorgvuldig geprodueerd en voor levering grondig getest. In geval van schade aan het product kunt urechtmatig beroep doeon op de verkoper van het product. Deze wettelijke rechten worden door once hierna vermelde garantie nicht beperkt.

Op dit product verlenen wij 3aar garantie vanaf aankoopdatum. De garantieperiode start op de dag van aankoop. Bewaar de originele kassabon alstublieft. Dit document is nodig als bewijs voor aankoop.

Wonneer binnen 3aar na de aankoopdatum van dit product een materiaal- of productiefout optreedt, dan wordt het product door ons -aar once keuze - Gratis voor u gerepareerd of verrangen. Deze garantie komt te vervallen als het product beschadigd worden, Niet correct gebruikt of onderhoven worden.

De garantie geldt voor materiaal- en productiefou- ten. Deze garantie is Niet van toepassing op productonderdelen, die onderhevig zijn aan normale slijtage en hierdoor als aan slijtage onderhevige onderdelen gelden (bijv. batterijen) of voor beschadigingen aan breekbare onderdelen, zoals bijv. schakelaars, accu's of dergelijke onderdelen, die gemaakt zichn van glas.

C∈IP44
