HG03847 - LED-Strahler Livarno Lux - Kostenlose Bedienungsanleitung

BEDIENUNGSANLEITUNG HG03847 Livarno Lux

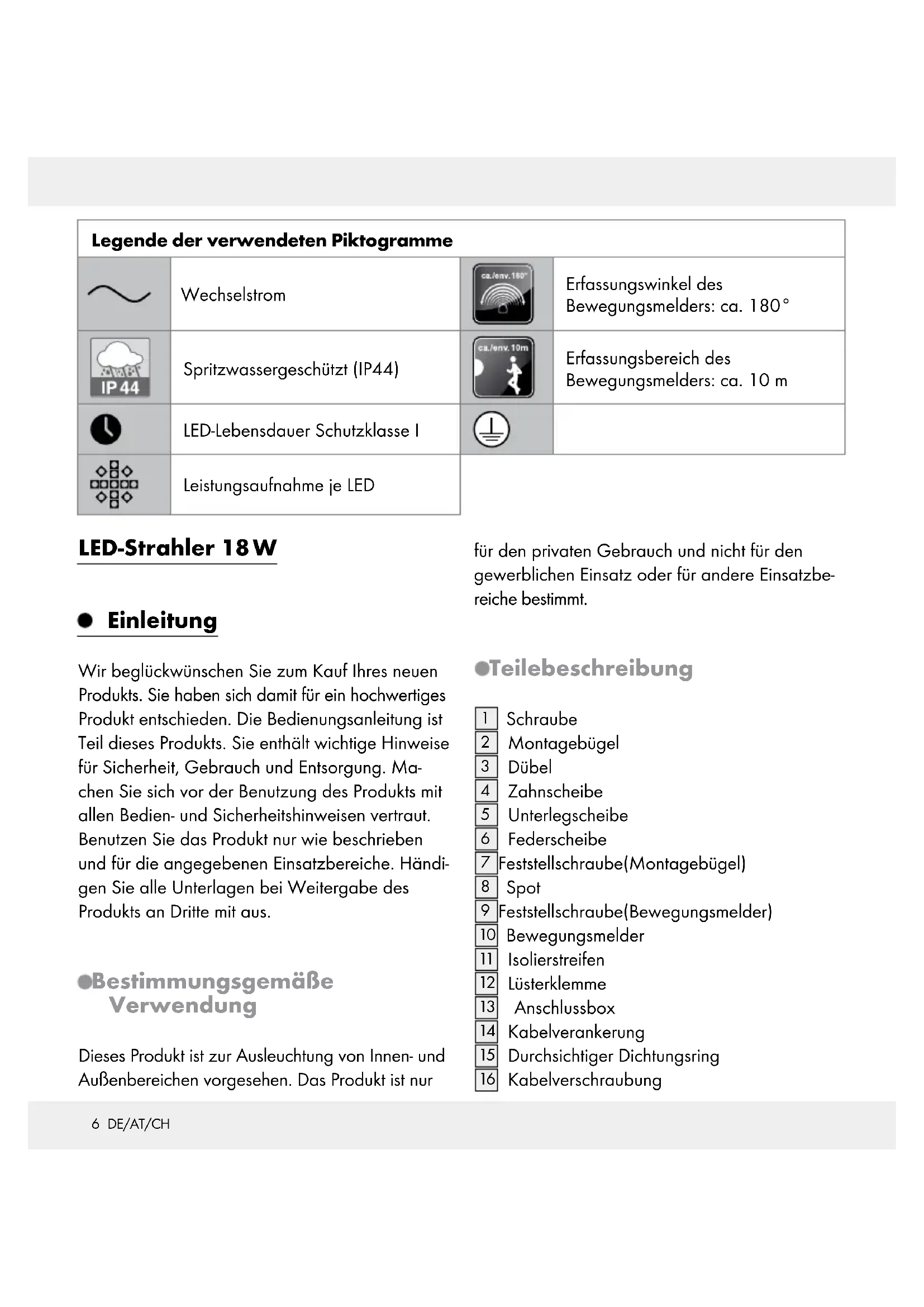

19 205 DE/AT/CH Legende der verwendeten Piktogramme ..................................................... Seite 6 Einleitung ................................................................................................................................... Seite 6 Bestimmungsgemäße Verwendung .............................................................................................. Seite 6 Teilebeschreibung ......................................................................................................................... Seite 6 Technische Daten .......................................................................................................................... Seite 7 Lieferumfang .................................................................................................................................. Seite 7 Allgemeine Sicherheitshinweise ............................................................................ Seite 7 Vor der Montage ................................................................................................................ Seite 8 Montage ..................................................................................................................................... Seite 9 Inbetriebnahme ................................................................................................................... Seite 10 Bewegungsmelder einstellen ........................................................................................................ Seite 10 Leuchtdauer einstellen ................................................................................................................... Seite 10 Tageslichtniveau einstellen ........................................................................................................... Seite 10 Bewegungsmelder ausrichten ...................................................................................................... Seite 10 Reinigung und Pflege ...................................................................................................... Seite 10 Entsorgung ............................................................................................................................... Seite 11 Garantie ..................................................................................................................................... Seite 116 DE/AT/CH Legende der verwendeten Piktogramme Wechselstrom Erfassungswinkel des Bewegungsmelders: ca. 180° Spritzwassergeschützt (IP44) Erfassungsbereich des Bewegungsmelders: ca. 10 m LED-Lebensdauer Schutzklasse I Leistungsaufnahme je LED LED-Strahler 18 W Einleitung Wir beglückwünschen Sie zum Kauf Ihres neuen Produkts. Sie haben sich damit für ein hochwertiges Produkt entschieden. Die Bedienungsanleitung ist Teil dieses Produkts. Sie enthält wichtige Hinweise für Sicherheit, Gebrauch und Entsorgung. Ma- chen Sie sich vor der Benutzung des Produkts mit allen Bedien- und Sicherheitshinweisen vertraut. Benutzen Sie das Produkt nur wie beschrieben und für die angegebenen Einsatzbereiche. Händi- gen Sie alle Unterlagen bei Weitergabe des Produkts an Dritte mit aus. Bestimmungsgemäße Verwendung Dieses Produkt ist zur Ausleuchtung von Innen- und Außenbereichen vorgesehen. Das Produkt ist nur für den privaten Gebrauch und nicht für den gewerblichen Einsatz oder für andere Einsatzbe- reiche bestimmt. Teilebeschreibung

Feststellschraube (Montagebügel)

Feststellschraube (Bewegungsmelder)

Durchsichtiger Dichtungsring

Kabelverschraubung7 DE/AT/CH

Befestigungsschraube (Anschlussbox)

Drehregler LUX Technische Daten Betriebsspannung: 230 V∼ 50 Hz Leistungsaufnahme: 18 W Leuchtmittel: 30 x 0,5 W LED Dämmerungsschalter: einstellbar von 10 lx –20.000 lx Leuchtdauer: einstellbar von ca. 10s +/- 5s – 4 min +/- 1min Erfassungswinkel des Bewegungsmelders: ca.180° horizontal Reichweite des Bewegungsmelders: maximal 10 m Schutzklasse: I Schutzgrad: IP44 (spritzwasserge- schützt) Gesamtabmessungen: 15,5 x 17,5 x 14,5 cm Gewicht: ca. 460 g (inkl. Zubehör) Projektionsfläche: max. 15,5 x 17,5 cm Montagehöhe: ca. 1,8–2,5 m TÜV SÜD- / GS-zertifiziert Lieferumfang Kontrollieren Sie unmittelbar nach dem Auspa- cken immer den Lieferumfang auf Vollständigkeit sowie den einwandfreien Zustand des Produkts. 1 LED-Strahler mit Bewegungsmelder 2 Dübel (Ø 8 mm) 2 Schrauben (Ø 5 mm x 50 mm) 1 Montagebügel 1 Kabelverankerung 2 Zahnscheiben 2 Unterlegscheiben 2 Federscheiben 2 Feststellschrauben 1 Bedienungs anleitung Allgemeine Sicherheitshinweise MACHEN SIE SICH VOR DER ERSTEN BENUT-

ZUNG DES PRODUKTS MIT ALLEN BEDIEN-

UND SICHERHEITSHINWEISEN VERTRAUT!

HÄNDIGEN SIE ALLE UNTERLAGEN BEI

WEITERGABE DES PRODUKTS AN DRITTE

FAHR FÜR KLEINKINDER

UND KINDER! Lassen Sie Kinder niemals unbeaufsichtigt mit dem Verpa- ckungsmaterial. Es besteht Erstickungsgefahr durch Verpackungsmaterial. Kinder unter- schätzen häufig die Gefahren. Halten Sie Kinder stets vom Produkt fern. Dieses Produkt kann von Kindern ab 8 Jahren und darüber sowie von Personen mit verringer- ten physischen, sensorischen oder mentalen Fähigkeiten oder Mangel an Erfahrung und Wissen benutzt werden, wenn sie beaufsich- tigt oder bezüglich des sicheren Gebrauchs8 DE/AT/CH des Produkts unterwiesen wurden und die daraus resultierenden Gefahren verstehen. Kinder dürfen nicht mit dem Produkt spielen. Reinigung und Benutzerwartung dürfen nicht von Kindern ohne Beaufsichtigung durchgeführt werden. ERSTICKUNGSGEFAHR! Kinder können mitgelieferte Kleinteile (z. B. Schrauben) verschlucken und daran ersticken. Halten Sie Kinder während der Montage vom Arbeitsbereich fern. Dieser Artikel enthält keine Teile, die vom Ver- braucher gewartet werden können. Die LEDs können nicht durch den Benutzer ausgetauscht werden. Sollten die LEDs am Ende ihrer Lebensdauer ausfallen, müssen sie durch einen qualifizierten Elektriker repariert werden, ansonsten muss das Produkt entsorgt werden. Lebensgefahr durch elektrischen Schlag Überprüfen Sie vor jedem Netzanschluss das Produkt auf etwaige Beschädigungen. Benutzen Sie das Produkt niemals, wenn Sie irgendwelche Beschädigungen feststellen. Vergewissern Sie sich vor der Montage, dass die vorhandene Netzspannung mit der benötig- ten Betriebsspannung des Produkts überein- stimmt (230 V∼ 50 Hz). Montieren Sie das Produkt nicht, wenn dies nicht der Fall ist. VORSICHT! VERBRENNUNGSGE- FAHR! Stellen Sie sicher, dass das Produkt ausgeschaltet und mindestens 15 min abgekühlt ist, bevor Sie es berühren. Das Pro- dukt kann eine große Hitze entwickeln. 1 ,0 m BRANDGEFAHR! Montieren Sie das Produkt mit einer Entfernung von mindestens 1,0 m zu angestrahlten Materialien. Eine übermäßige Wärmeentwick- lung kann zu Brandentwicklung führen. Das Produkt ist nur mit dem eingebauten LED-Vorschaltgerät zu verwenden. Das Produkt nimmt auch dann noch eine geringe Leistung auf, wenn das Produkt zwar ausgeschaltet ist, aber mit der Stromversorgung verbunden ist. Zum vollständigen Ausschalten schalten Sie die Hauptstromversorgung ab. Vor der Montage Hinweis: Entfernen Sie sämtliches Verpackungs- material vom Produkt. Wichtig: Der elektrische Anschluss muss durch einen ausgebildeten Elektriker oder eine für Elekt- roinstallationen eingewiesene Person erfolgen. Diese muss Kenntnis über die Eigenschaften des Produkts und Anschlussbestimmungen haben. Stellen Sie vor der Installation sicher, dass an der Leitung, an der das Produkt angeschlossen werden soll, keine Spannung vorliegt. Entfernen Sie hierfür die Sicherung oder schalten Sie den Leitungsschutzschalter im Sicherungskasten aus (0-Stellung). Überprüfen Sie die Spannungsfreiheit mittels Spannungsprüfer. Das beigelegte Montagematerial (Schrauben

) ist für übliches festes9 DE/AT/CH Mauerwerk geeignet. Informieren Sie sich auch, welches Montagematerial für den von Ihnen gewählten Montageuntergrund geeig- net ist. Informieren Sie sich hierüber gegebe- nenfalls bei einer Fachkraft. Montage Vergewissern Sie sich, dass Sie nicht auf Strom-, Gas- oder Wasserleitungen stoßen, wenn Sie in die Wand bohren. Ziehen Sie die Bedienungsan- leitung Ihrer Bohrmaschine hinzu und beachten Sie alle Sicherheitshinweise. Ansonsten drohen Tod oder Verletzungsgefahr durch Stromschlag. Achten Sie bei der Auswahl des Montageortes auf folgende Dinge: Stellen Sie sicher, dass der Spot

den ge- wünschten Bereich ausleuchtet. Sie können den Spot

vertikal bewegen. Stellen Sie sicher, dass der Bewegungsmelder

den gewünschten Bereich erfasst. Der Bewegungsmelder

hat einen Erfassungs- bereich von max. 10 m, bei einem Erfassungs- winkel von ca. 180°(abhängig von der Montagehöhe – ideal ist eine Höhe von 1,80 –2,50 m) (Abb. D, E, F). Achten Sie darauf, dass der Bewegungsmel- der

nachts nicht von Straßenbeleuchtung angestrahlt wird. Dies kann die Wirkungs- weise beeinflussen. Verwenden Sie den Montagebügel

als Schablone, um die Bohrlöcher auf der Wand zu markieren. Stellen Sie sicher, dass sich keine Stromkabel oder Drähte in diesem Bereich der Wand befinden. Bohren Sie die zwei Befestigungslöcher (Ø 8 mm) und füh- ren Sie die Dübel

ein. Befestigen Sie den Montagebügel

mittels der Schrauben

und prüfen Sie den festen Sitz. Öffnen Sie die Anschlussbox

, indem Sie mit einem Kreuzschlitzschraubendreher die Befestigungsschrauben

ösen (Abb. B). Die Kabelver schraubung muss gelöst werden, dann führen Sie eine flexible Zuleitung z. B. des Typs H05RN-F 3G 1,0 mm

durch die Ka- belverschraubung

Öffnen Sie die Lüsterklemme

, indem Sie mit einem Schlitz-Schraubendreher die Fixier- schrauben lösen. Versehen Sie die Litzen der Zuleitung mit Aderendhülsen. Bringen Sie auch die Kabel- verankerung

an der Zuleitung an und fixieren Sie diese mit einer Zange (Abb. B). Verbinden Sie sie mit der Lüsterklemme

. Achten Sie hierbei auf die Kennzeichnung der Lüsterklemme

für den spannungsführenden Leiter, N für den Nullleiter und für den Schutzleiter) (Abb. B). Schließen Sie die Lüsterklemme

wieder, indem Sie die Fixierschrauben wieder festziehen. Wichtig: Wenn das externe, flexible Kabel oder Kabel dieser Leuchte beschädigt ist, darf es aus schließlich durch den Hersteller oder seinen Kundend ienst oder eine ähnliche qualifizierte Person ersetzt werden, um eine Gefährdung zu vermeiden. Schließen Sie die Anschlussbox

wieder, indem Sie die Befestigungsschrauben

fest anziehen.10 DE/AT/CH Bringen Sie den Spot

mittels der Feststell- schrauben

, Unterleg- scheiben

an (siehe Abb. A). Setzen Sie die Sicherung wieder ein oder schalten Sie den Leitungsschutzschalter wieder an (I-Position). Inbetriebnahme Bewegungsmelder einstellen Je nach den Voreinstellungen des Bewegungsmel- ders

schaltet sich das Produkt für eine gewisse Zeit ein, sobald der Bewegungsmelder

eine Bewegung erfasst. Diese Voreinstellungen werden an den zwei Reglern auf der Unterseite des Be- wegungsmelders

vorgenommen (Abb. C). Leuchtdauer einstellen Drehen Sie den Drehregler TIME

auf der Unterseite des Bewegungsmelders

im Uhr- zeigersinn, um die Beleuchtungsdauer zu erhöhen. Die Beleuchtungsdauer können Sie in einem Zeitfenster von ca. 10s +/- 5s – 4 min +/- 1min einstellen. Tageslichtniveau einstellen Drehen Sie den Drehregler LUX

auf der Unterseite des Bewegungsmelders

Uhrzeigersinn, um das Tageslichtniveau zu erhöhen: In der Position reagiert der Bewe- gungsmelder nur bei Nacht (bei ca. 20 lx). In der Position reagiert der Bewegungsmel- der auch bei Tageslichtniveau, solange ca.

20.000 lx nicht überschritten werden.

Bewegungsmelder ausrichten Hinweis: Sie sollten diese Einstellung bei Dämmerung durchführen. Lösen Sie die Feststellschraube (Bewegungs- melder)

Drehen Sie den Drehregler LUX

Richten Sie den Bewegungsmelder

in die zentrale Richtung des gewünschten Erfassungs- bereichs. Bewegen Sie sich im Erfassungsbereich, bis Sie mit dem Ansprechverhalten des Bewe- gungsmelders

zufrieden sind. Verändern Sie dazu die Ausrichtung des Bewegungsmel- ders

Wenn Sie den Bewegungsmelder

zufrie- denstellend ausgerichtet haben, ziehen Sie die Feststellschraube

wieder fest, um die Einstellungen zu fixieren. Reinigung und Pflege Entfernen Sie vor der Reinigung im Siche- rungskasten die Sicherung oder schalten Sie den Leitungsschutzschalter aus.11 DE/AT/CH Tauchen Sie das Produkt niemals in Wasser oder in andere Flüssigkeiten. Andernfalls kann das Produkt beschädigt werden. Reinigen Sie das Produkt mit einem fusselfreien, leicht angefeuchteten Tuch und mildem Reinigungsmittel. Setzen Sie die Sicherung wieder ein oder schalten Sie den Leitungsschutzschalter wieder an (I-Position). Entsorgung Die Verpackung besteht aus umweltfreundlichen Materialien, die Sie über die örtlichen Recy- clingstellen entsorgen können.
