NÁVOD K OBSLUZE HG03847 Livarno Lux

Pokyny k montáži, obsluze a bezpečnostní poukyny

PT

REFLETOR LED 18 W

Použití ke stanovenému učelu. Strana 36

Popis dlu Strana 36

Technické udaje Strana 37

Obsah dodávky. Strana 37

Nastaveni pohybového senzoru. Strana 39

Nastaveni doby sviceni Strana 39

Nastaveni hladiny denniho svetla. Strana 40

Nasmérováni pohybového senzoru Strana 40

Cisteni a osetrovani Strana 40

Zlikvidovani Strana 40

Záruka Strana 41

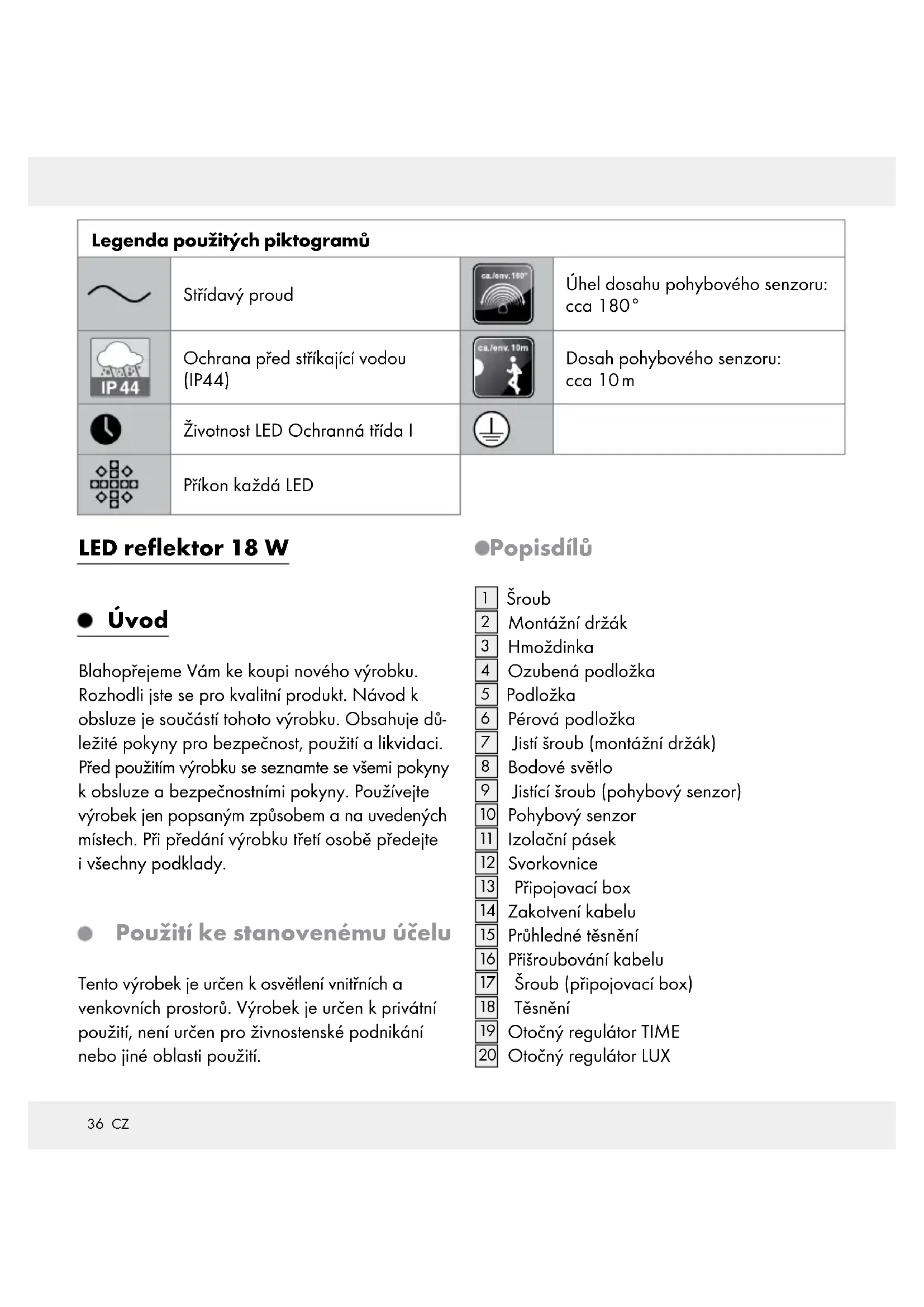

Legenda použitych piktogramü
~	Střidavý proud	ca./env.180°	Uhel dosahu pohybového senzoru: cca 180°
IP44	Ochrana prěd střikají vodou (IP44)	ca./env.10m	Dosah pohybového senzoru: cca 10m
	Životnost LED Ochranná třída I
	Příkon každá LED

LED reflector 18 W

Uvod

Blahoprejeme Vam ke koupi noveho vyrobku. Rozhodl jste se pro kvalitni produkt. Navod k obsluze je soucasti tohoto vyrobku. Obsahuje dulezite pouzitim vyrobku sesezname t pouziti a likvidaci. Pred pouzitim vyrobku sesezname t vsemi poukny k obsluze a bezpecnostnimi pouzite vyrobek jen popsanym zpusobem a na uvedenych mistech. Pri predani vyrobku treti osobe predejei i vsechny podklady.

- Použití ke stanovenému učelu

Tento vyrobek je urcen k osvětlení vnilrnich a venkovnich prostoru. Vyrobek je urcen k privátní použiti, není urcen proživnostenské podnikání nebo jiné oblasti použiti.

Popisdilu

1	Šroub
2	Montážní držák
3	Hmólědinka
4	Ozubená podložka
5	Podložka
6	Pérová podložka
7	Jistí šroub (montážní držák)
8	Bodové světlo
9	Jistíci šroub (pohybový senzor)
10	Pohybový senzor
11	Izolačné pásek
12	Svorkovnice
13	Připojovací box
14	Zakotvení kabelu
15	Průhledné těsněné
16	Příšroubování kabelu
17	Šroub (připojovací box)
18	Těsněné
19	Otočné regulator TIME
20	Otočné regulator LUX

-Technickéudaje

Provozninapěti:230V~50Hz

Prikon: 18W

Osvětlováci

prostredek: 30 × 0.5 W LED

Soumradovy spinač: nastavitelný od

$$ 1 0 \mathrm {l x} - 2 0. 0 0 0 \mathrm {l x} $$

Doba sviceni: nastavitelná od cca

$$ 1 0 s + / - 5 s - $$

pohybového senzoru: cca 180^ vodorovně

Dosah pohybového

senzoru:maximalne10m

Trida ochrany:

Stupeñ ochrany: IP44 (ochrana préd strikajici vodou)

Celkóve rozměry: 15,5 x 17,5 x 14,5 cm

Montážní výška: cca 1,8-2,5 m

Certifikovane od TÜV SÜD / GS.

- Obsahdodávky

Bezprostředné po vybaleni zkontrolujte uplnost dodávky a bezvadný stav vyrobku.

1 LED reflector s pohybovym senzorem
2 hmozdkny (0 8 mm)
2 srouby (0 5 mm x 50 mm)
1 montážní držák

1 zakotveni kabelu
2 ozubené podložky
2 podložky
2 pérov podložky
2 jistici srouby
1 námod k obsluze

Vseobecnábezpečnostni upozorněni

PRED PRVNÍM POUZITÍM VYROBKU SE SEZNAMTE SE VŠEMI BEZPECNOSTNÍMI POKYNY A POKYNY K OBSLUZE! PRI PREDÁVÁNÍ VYROBKU TRETÍ OSOBÉ PREDÁVEJTE SOUÇASNE I VSECHNY JEUHO PODKLADY!

NEBEZPECI OHROZENI ZIVOTA A URAZU PRO MALDEDETIA DETI! Nenechaveje deti

nikdy samotné s obalovým materiaLEM. Hroží nebezpeci uduseni obalovým materialem. Dětičasto podcení nebezpeci. Vyrobek chraťe prěd dětmí.

Tento vyrobek mohou použivat deti od 8 let, osoby se snizenymi fyzickymi, smyslovymi nebo duševnimi schopnosti nebo s nedostatečnymi zkusenostmi a znalostmi, jestlje budou pod dohledem nebo byly poučeny o bezpečném použivani vyrobku a chapou nebezpeci, ktera z jeho použivani vyplývaji. S vyrobkem si deti nesmi hrat. Deti nesmi bez dohledu provadet Čistěni ani uzivotelskou udžbu.

NEBEZPECI UDUSENI! Deti mohou malé dodané dily (napr. srouby) spolknout a udusit se. Behem montáze drzte deti mimo pracoviste.
Tento vyrobek neobsahuje zádné současti, na kterych by spotřebitel mohl provadět udržbu. LED nemůže uživatel vyměnit.
Po vypadku nebo poskozeni LED musite celvVyrobek vymenit. Po vypadku LED na konci jejich zivotnosti je muze opravit kvalifikovan'y elektrikar, jinak se musi celv vyrobek odstranit do odpadu.

Nebezpeci ohroženiŽivota urazem elektrickým proudem

Pred kazdym pripojenim na Rozvod elektrického proudu zkontrolujte vyrobek jestli není poškozený. Nepoužívejte vyrobek pokud jste zjistili ze je poškozený.
Prid montázi se ujistete, ze se misti si'ové napétí shoduje s provoznim napétím vyrobku (230 V~ 50 Hz). Neinstalujte vyrobek, jestlizse se napétí neshoduji.

POZOR! NEBEZPECI POPALENI! Zajistete, aby byl vyrobek vypnuty a nejmene 15 minut vychlazeny, nez se ho znovu dotkete. Vyrobek muze vyvinout značné horko.

NEBEZPECI POZARU! Mon
tujte vyrobek nejmene 1,0 m od
nasvicenych materialu. Nadmerny
vyvin tepla muze vest ke vzniku pozaru.
Vyrobek pouzivat jen s vestavenym LED predradnikem.
Vypnuty, ale se siti spojeny vyrobek spotrebováva presto malé množstvi proudu. K uplnému vypnuti vypněte hlavní privod elektrického proudu.

- Před montáží

Upozorneni: Odstraţe.uplné obalovy material z vyrobku.

Dulezite: Pripojeni k elektrické siti musí provest kvalifikovany elektrikár nebo osoba zaškolená pro práce na elektrickych Rozvodech. Tato osoba musí byt seznámena s vlastnostmi vyrobku a s predpisy pro jeho pripojení.

Pred instalaci zajistete,aby byl privod elektrického proudu k vyrobku bez napeti. Za tímto ucelem vyjměte pojistku nebo vypněte jistič v pojistkové skřini (poloha 0).
Zkontrolujte beznapěťový stav zkousečkou.
Přiloženy montážné material (srouby a hmoždinky 3) je vchodné pro bežné, pevné zdivo. Informujte se který montážné material vchodné pro Vámí zvolený podklad. V pri-padě potřeby se informujte u odborníka.

Montáž

Ujistete se, ze pri vrtani do steny nenarazite na vodice proudu, plynové anebo vodovodni potrubi. Použijte k tomu námod k obsluze Vasi vrtačky a rid'te bezpečnostimi pokyny. Jinak hrozi usmrceni nebo nebezpeci zraněni zásahem elektrického proudu.

PriVyberu mista k montazi dbeje na nasledujici:

Zajistete,aby reflekt osvetloval pozadovany prostor.Bodovym svetlem 8 muzete svisle pohybovat.

Ujistete se, ze ma pohybov y senz do sah a z do pozadovaného prostoru. Pohybov y senzor 10 ma dosah maximalne 10 m pri uhl dosahu cca 180^ (v zavislosti na vysce montaze - idealni je vyka 1,80-2,50 m) (obr.D,E,F).
Dbejte na to, aby pohybov'y senzdo v noci neosvetovalo poulcni osvetleni. Muze ovlivnit pusobeni pohyboveho senzoru.
Oznacte si pomoci montažniho drzakjako se sablonou mista pro vrtani otvor do steny. Zkontrolujte, ze nejsou ve stene v mistech, na kterych chcete vrat zadna elektricka vedeni nebo draty.Vyvrteje do steny dva otvory ( 8mm) a nastrche do nich hmozdinky 3 Prisroubujte montažni drzak2 pomoci sroubu1 a zkontrolujte pevné drzeni.
Otevřepepriojovacibodsroubovanim upevnovacich sroubuk17 križovym sroubovakem (obr.B).
Povolte priśroubování kabel, protáhněte pružný kabel, např. typu H05RN-F 3G 1,0 mm² skrz priśroubování kabel do pripojovaciho boxu [13]. Otevřete svorkovnici [12] povolením fixovacích sroubú plochým sroubovámém.
Pripevnete na konce privodniho kabelu pouzdra. Pripevnete také zakotveni kabelu 14 na privodnim kabelu a zafixujte ho klestemi (obr. B). Spojte ho se svorkovnici 12 v pripojovacim boxu 13. Dbeje pritom pozor na označeni ve svorkovnici 12 (L pro vodičs napetim, N pro nulový vodič a ➀ pro ochranny vodič) (obr. B). Uzavře tase svorkovnici 12 utažením fixovacích sroubů.

Dulezite: Poškozený externí, pružný kabel nebo kabel tohoto svítidla smí vyměnitjen vyrobce nebo servis anebo podobné kvalifiková osoba, aby se predešlo možnám ohrožéním.

Uzavrete zase pripojovacib 32 utazenim upevnovacich sroubu17.
Pripevnete bodové svěl8 pomoci jisticich sroubú 7, pérovych podložek 6, podložek 5 a ozubenych podložek 4 na montázní držák 2 (viz obr. A).
- Nasad'te zase pojistku nebo zase zapnete hlavní jistič (poloha l).

Uvedeni do provozu

Nastavenípohybového senzoru

Jestliže pohybový senzor [10], v závislosti na jeho nastavení, zaznamená pohyb, pak se vyrobek na určitou dobu zapne. Nastavení se provádi dvěma rególatory na spodní straně pohybového senzoru [10] (obr. C).

Nastaveni doby sviceni

Pro prodlouzeni doby sviceni otaceje regula-torem TIME 19 na spodni strane pohybovho senzoru 10 ve smru chodu hodinovych ruci-cek. Dobu sviceni muzete nastavit v casovem okne od cca 10s +/- 5s do 4 min +/- 1min.

Nastaveníhladiny denniho světla

Ke zvyšeni intensity denniho světla otočte regulátor LUX 20 na spodni straně pohybového senzoru 10 ve směru chodu hodinovych ručícek: v poloze (reaguje pohybový senzor jen v noci (při cca 20 lx). V poloze * reaguje pohybový senzor i pri Denním světlu, dokud nebude prekročena hladina cca 20 000 lx.

Nasměrovánípohybového senzoru

Poznámka: Toto nastavení by jste měli provadět za soumruku.

Povolte jistici sroub (pohybov' senz)
Otoctere regulator Ldo polohy
Nasmérujte pohybový sen do strodu požadovaného prostoru dosahu.
Pohybujte se v prostoru dosahu, až iste spokojeni s reakci pohybového senzoru 10. Podle potřeby měnte nasměrováni pohybového senzoru 10.
Po uspesném nasmerovani pohyboveho senzoru 10 utahne tase jistici sroub 9 pro zafixovani nastaveni.

Cisteni a osetrovani

Pred ciisténim vysroubujte resp. odstrahte pojistikku nebo vypnete jistic v pojistikové skrince.

Neponořujte vyrobek vŽádném pripadé do vody nebo do jin'ych tekutin. V opacnépripadé muze dojit k poskozeni.
Cistete vyrobek mirne navlhcenou tkaninou, ktera nepousti vlakna a jemnym cisticim prostredkem.
Nasad'te zase pojistku nebo zase zapnete hlavní jistič (poloha l).

Zlikvidování

Obal se skláda z ekologickych materialú, které muzete zlikvidovat prostřednictvimmistnic sberen recyklovatelnych materialú.

Pri trideni odpadu se ridte podle ozna- ceni obalovych materialu zkratkami (a) a cisly (b), s nasledujicim vyznamem: 1-7: umelhmoty / 20-22: papir alepenka/80-98:slozené latky.

Vyrobek a obalove materiały jsou recyklovatelné, zlikvidujte je oddělené pro lepů odstraněné opadu. Logo Triman platíjen pro Franci.

O moznostech likvidace vysloužilych zarizení se informujte u správy vaši obce nebo města.

V zájmu ochrany zhivotniho prostrevi yslouzily vyrobek nevyhazujte do domovniho odpadu, ale predeje k odborne likvidaci. O sbernach a jejich

oteviracich hodinach se muzete informovat u prisluanse spravy mesta nebo obce.

Zaruka

Vyrobek byl vyroben s nejvyssi peclivosti podle prisnych kvalitativnich smernic a prd odeslanim prosel vystupni kontrlou. V priade zavad mate moznost uplatnei zakonnych przy vuci prodejci. Vase prava ze zakona nejsou omezena nasi nizuevedenou zarukou.

Na tento artikl plati 3 záruka od data zakoupení. Záručni lhúta zaćiná od data zakoupení. Uschovejte si dobře originalPokladní stvrzenky. Tuto stvrzenku budete potřebovat jak doklad o za-koupení.

Pokud se do 3 let od data zakoupeni tohoto vyrobku vyskytne vada materialu nebo vyrobní vada, vyrobek Vám -dle našeho rozhodnuti - bezplatné opravime nebo vyměnímte. Tato záruka zaníká, jestlíze se vyrobek poškódí, neodborné použil nebo neobdržel pravidelnou udřžbu.

Záruka platí na vady materialu a vyrobní vady.
Tato záruka se nevztahuje na dily vyrobku podlehajici opotřebení (napr. na baterie), dale na poškození krekhých, choulostivych dìlù, napr. vypinačú, akumulatoru nebo dilú zhotovenych ze skla.

CEIP44
