MODE D'EMPLOI HG03847 Livarno Lux

Instructions de montage, d'utilisation et consignes de sécurité

a

LED REFLEktor 18 W

Utilisation conforme
Descriptif des pieces.. Page 21
Caracteristiques techniques.. Page 22
Contenu de la livraison. Page 22

Instructions generales de sécurité

Avant le montage

Montage

Mise en service

Régler le détecteur de mouvement. Page 25
Réglage de la durée d'éclairage. Page 25
Régler le niveau de lumière du jour. Page 25
Orienter le détecteur de mouvement. Page 25

Nettoyage et entretien

Mise au rebut.

Garantie

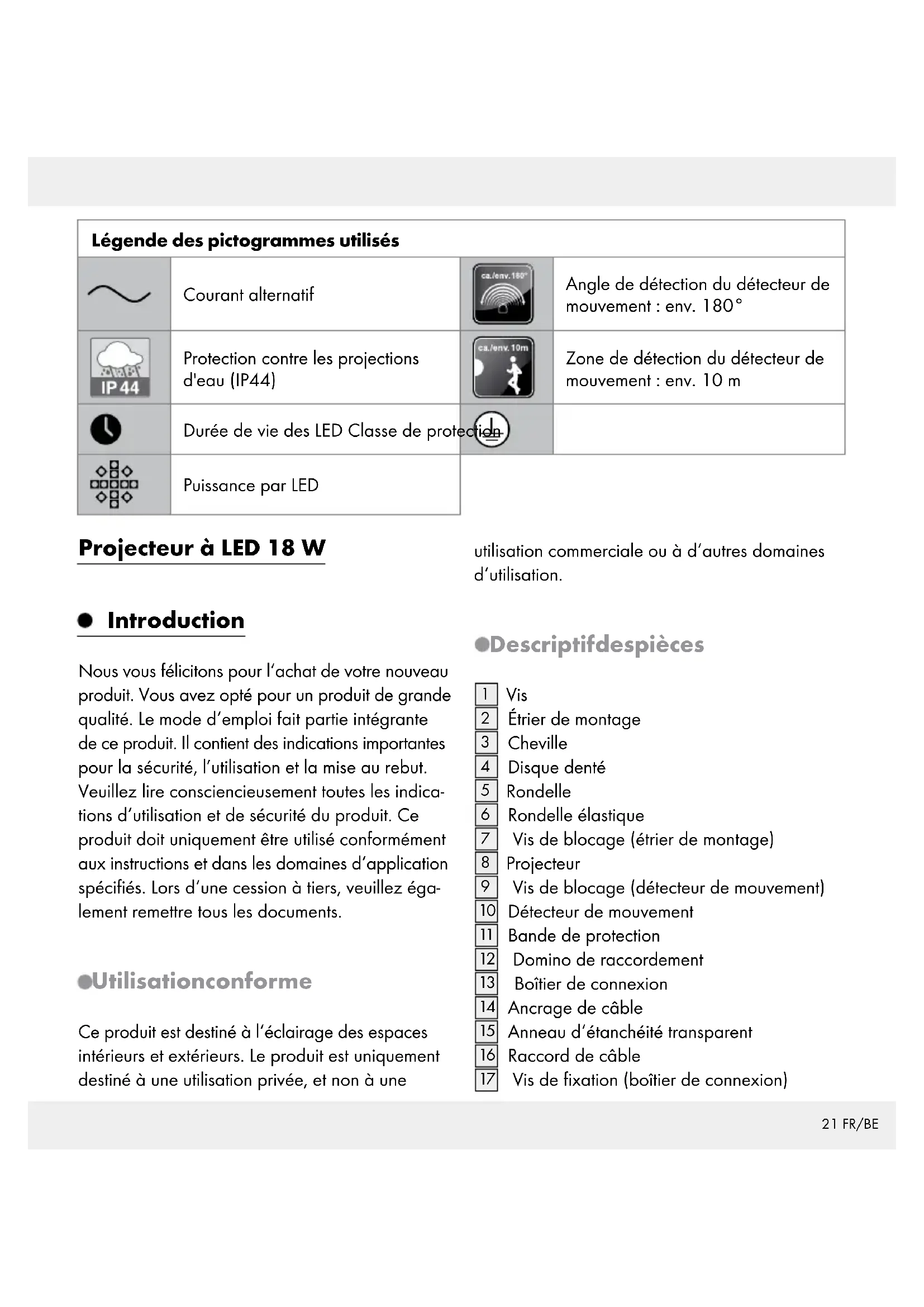

Légende des pictogrammes utilisés
~	Courant alternatively	ca./env. 180°	Angle de détention du détecteur de mouvement : env. 180°
IP44	Protection contre les projections d'eau (IP44)	ca./env. 10m	Zone de détention du détecteur de mouvement : env. 10 m
	Durée de vie des LED Classe de protection
	Puisance par LED

Projecteur à LED 18 W

Introduction

Nous vous félicitons pour l'achat de votre nouveau produit. Vous avez opté pour un produit de grande qualité. Le mode d'emploi fait partie intégrante de ce produit. Il contient des indications importantes pour la sécurité, l'utilisation et la mise au rebut. Veuillez dire consciencieusement toutes les indications d'utilisation et de sécurité du produit. Ce produit doit uniquement être utilisé conformément aux instructions et dans les domaines d'application spécifiés. Lors d'une cession à tiers, veuillez également remettre tous les documents.

Utilisationconforme

Ce produit est destiné à l'éclairage des espaces interieurs et extérieurs. Le produit est uniquement destiné à une utilisation privée, et non à une

utilisation commerciale ou à d'autres domaines d'utilisation.

- Descriptifdespièces

1	Vis
2	Étrier de montage
3	Cheville
4	Disque denté
5	Rondelle
6	Rondelle elastique
7	Vis de blocage (étrier de montage)
8	Projecteur
9	Vis de blocage (détecteur de mouvement)
10	Détecteur de mouvement
11	Bande de protection
12	Domino de raccordement
13	Boîtier de connexion
14	Ancrage de cable
15	Anneau d'étanchéité transparent
16	Raccord de cable
17	Vis de fixation (boîtier de connexion)

18 Bague d'étanchéité
19 Molette de réglage TIME
20 Molette de réglage LUX

Caracteristique techniques

Tension de service: 230V 50Hz

Puisance absorbee: 18W

Ampoule: 30 × LED 0,5 W

Interrupteur

prépisculaire: réglablede

Durée d'éclairage: régblade d'env. 10s

$$ \begin{array}{l} + / - 5 s - 4 \min + / - \ 1 \mathrm {m i n} \ \end{array} $$

Angle de détention du

déteur de mouvement : env.180° à

I'horizontal

Portedu deteceur

de mouvement: 10 m maximum

Classe de protection : I

Indice de protection: IP44 (protection contre

les projections d'eau)

Dimensions totales: 15,5 × 17,5 × 14,5 ~cm

Poids: env. 460g (accessoires inclus)

Surface de projection: max. 15,5 × 17,5 cm

Hauteur demontage: env. 1,8-2,5 m

Certificé TÜV SÜD/GS

- Contenu de la livraison

Immediatement après le déballage du produit, veuillez toujours contrôle que le contenu de la livraison est complet et que le produit se trouve en parfait état.

1 projecteur LED avec détecteur de mouvement
2 chevilles ( 8mm)
2 vis (0 5 mm x 50 mm)
1 étrier de montage
1 ancrage de cable
2 disques dentés
2 rondelles
2 rondelles élastiques
2 vis de blocage
1 mode d'emploi

Instructions générales de sécurité

PRENEZ CONNAISSANCE DE TOUTES LES INDICATIONS DE MANIEMENT ET DE SECURITE AVANT LA PREMIÈRE UTILISATION DU PRODUIT! SI VOUS REMETTEZ LE PRODUIT À UN TIERS, VEUILLEZ ÉGÀLÉMENT LUI TRANSMÉTTR TOUS LES DOCUMENTS S'Y RAPPORTANT!

DANGER DE MORT ET D'ACCIDENT POUR LES ENFANTS EN BAS ÂGE ET LES ENFANTS !

Ne jamais laisser les enfants sans surveillance avec le matériel d'emballage. L'emballage presente un risque d'étouffement. Les enfants

sous-estiment souvent les dangers. Toujours tenir le produit à l'écart des enfants.

• Ce produit peut être utilisé par des enfants âgés de 8 ans et plus ainsi que par des personnes ayant des capacité physiques, sensorielles ou mentales réduites ou manquant d'expérience ou de connaissances, s'ils sont surveillés ou s'ils ont été informés de l'utilisation sure du produit et comprendnent les risques liés à son'utilisation. Les enfants ne doivent pas jourer avec le produit. Le nettoyage et l'entretien du produit ne doivent pas être effectués par des enfants laissés sans surveillance.
  RISQUE D'ASPHYXIE! Les enfants peuvent ingérer les éléments de petite taille fournis (par ex. les vis) et sétouffer avec. Toujours tener les enfants à l'écart de la zone de travail lors du montage.
• Ce produit ne contient aucune piece nécessitant une maintenance de la part de l'utilisateur. Les LED ne peuvent pas etre remplacées par l'utilisateur.
  Si les LED arrivent en fin de vie,ils doivent etre réparés par un electricien qualifié.Dans le cas contraire,l'ensemble du produit doit etre remplace.

Danger de mort par électrocution

Avant chaque branchement sur secteur, contrôlez le bon etat du produit. Ne jamais utiliser le produit si vous detectez le moindre endommagement.
Avant le montage, vérifie que la tension sector et corresponde à la tension de service

requise du produit (230V 50Hz) .Si ce n'est pas le cas, ne pas monter le produit.

ATTENTION!RISQUE DE BRULURES！

Vérifier que le produit est étant et refroidi depuis au moins 15 min avant de le manipuler. Le produit peut dégager une forte chaleur.

RISQUE D'INCENDIE! Le produit doit être monté à une distance d'au moins 1,0 m des objets

éclairés. Un dégagement de chaleur excessif peut provoquer un incendie.

Le produit doit être utilisé uniquement avec le ballast à LED intégré.
Le produit continue à consommer un faisible taux de courant, même lorsque le produit est eteint, mais reste cependant branché au secteur. Afin d'eteindre complètement le produit, le débrancher de l'alimentation principale.

Avant le montage

Remarque: Veuillez retirel l'ensemble des matériaux composant I'emballage du produit.

Important: L'installation électrique doit être effectuee par un electricien ou par une personne dument formee a cet effet. Cette personne doit connaître les caractéristiques du produit et des conditions de raccordement.

Avant l'installation, assurez-vous que le cable sur lequel le produit doit etre branchen'est pas sous tension. Retirez a cet effet le fusible ou fouceze le disjoncteur de la boite a fusible (position 0).

Vérifiez l'absence de tension à l'aide d'un détecteur de tension.
Le matériel de montage fourni (vis 1 et cheville 3) est adapté à un mur d'une durée habituelle. Vérifiez également que le matériel de fixation convient bien au support de montage que vous avez choisi. Le cas échéant, renseignez-vous auprès d'un professionnel.

- Montage

Lorsque vous percez des troughs dans le mur, assurez-vous de ne toucher ni lignes électriques ni conduites de gaz et d'eau. Consultez le mode d'emploi de votre perceuse, et respectez toutes les consignes de sécurité. Il existe autrement un risque mortel ou un danger de blessures par électrocution.

Choisir l'emplacement de montage en fonction des critères suivants :

Assurez-vous que le projecteur 8 éclaire la zone prévue. Vous pouvez déplacer le projecteur 8 à la verticale.
Assurez-vous que le détector de mouvement 10 survoie bien la zone prévue. Le détector de mouvement 10 a une portée maximale de 10 m et un angle de détction d'environ 180^ , (selon la hauteur à laquelle il est installé. Une hauteur de 1,80 - 2,50 m est ideale) (voir ill. D, E, F).
La nuit, le détecteur de mouvement 10 ne doit pas etre eclairé par l'éclairage de la voie publique. Ceci risquerait d'entraver son bon fonctionnement.

Utilisez l'étrier de montage 2 comme gabarit, afin de marquer les trous à percer sur le mur. Assurez-vous qu'aucune conduite ou cable ne se trouve dans cette zone du mur. Percez les deux trous de fixation (Ø 8 mm) et placez-y les chevilles 3 Fixez l'étrier de montage 2 a l'aide des vis 1 fournies, et vérifiez leur bonne fixation.
Ouvre le boitier de connexion 13 en devissant les vis de fixation 17 du boitier de connexion 13 avec un tournevis cruciforme (ill. B).
Le raccord de cable doit etre desseré; introduisez ensuite une alimentation flexible, par ex. du type H05RN-F 3G 1,0 mm², dans le boîtier de connexion [13] en passant par le raccord de cable [16]. Ouvrez le domino [12] en dévissant les vis de fixation avec un tournévis cruciforme.
Placez des embouts sur les fils de l'alimentation. Placez aussi l'ancrage du cable [14] sur l'alimentation et fixez-le avec une pince (ill. B). Connectez-le avec le domino [12] dans le boîtier de connexion [13]. Faites attention au marquage du domino [12] (L pour le fil conducteur, N pour le conducteur neutre et [1] pour le conducteur de protection) (ill. B). Refermez le domino [12] en desserrant les vis de fixation.

Important: Lorsque le cable externe flexible ou le cable de cette lampe est endommagé, il doit être exclusivement replacé par le fabricant, son service après-vente ou une personne possédant une qualification similaire afin de prévenir tout danger.

Refermez le boitier de connexion [13] en serrant les vis de fixation [17].

Placez le projecteur 8 a létrier de montage 2 (voir ill. A), au moyen des vis de blocage 7 des rondelles élastiques 6, des rondelles 5 et des disques dentés 4 (voir ill. A).
- Remettez le fusible en place ou remettez en route le disjoncteur (position I).

- Mise en service

- Régler le détector de mouvement

En fonction des réglages préalables du détector de mouvement [10], le produit s'allume pour une certaine durée dés que le détector de mouvement [10] remarque un mouvement. Ces réglages préalables sont effectués sur les deux boutons de réglage situés sur la partie inférieure du détector de mouvement [10] (ill. C).

Réglage de la durée d'éclairage

Faites tournier le bouton de réglage TIME 19 situé au-dessous du détecteur de mouvement 10 dans le sens horaire, afin d'augmenter la durée d'éclairage. La durée d'éclairage est régiable dans un intervalle de temps d'en. 10s +/- 5s - 4 min +/- 1min.

- Régler le niveau de lumière du jour

Tournez le bouton de réglage LUX 20 situé au dessous du détector de mouvement 10 dans le sens horaire, afin d'augmenter le niveau de luminière du jour : dans la position « le détector de mouvement réagit uniquement la nuit (par env. 20 lx). Lorsque le bouton est régèle sur «, le détector de mouvement réagit également à la luminière du jour, tant que celle-ci ne dépasse pas pres de 20 000 lx.

Orienterledetecteur de mouvement

Remarque: Vous doivent de préférence effectuer ce réglage au crépuscule.

Dévissez la vis de blocage (détecteur de mouvement) 9.
Tournez le bouton de réglage LUX 20 sur la position.
Orientez le détecteur de mouvement dans l'axe de la zone de détction souhaitee.
- Parcourez la zone de détction jusqu'à ce que la réaction du détector de mouvement 10 soit satisfaisante. À cet effet, modifier l'orientation du détector de mouvement 10.
Si vous avez orienté correctement le déteur de mouvement 10, serrez à nouveau la vis de blocage 9 afin de fixer le réglage.

Nettoyage et entretien

Avant le nettoyage, retirez le fusible ou coupez le disjoncteur de la boite à fusible.
Ne plongez jamais le produit dans l'eau ni dans d'autres liquides. Dans le cas contraire, le produit pourrait etre endommagé.
Nettoyer le produit, en particulier la cellule solaire, à l'aide d'un chiffon non pelucheux légèrement humide et d'un produit de nettoyage doux.
- Remettez le fusible en place ou remettez en route le disjoncteur (position I).

Votre mairie ou votre municipalité vous renseigneront sur les possibilités de mise au rebut des produits usages.

Afin de contribuer à la protection de l'environnement, veuilles ne pas jeter votre produit usage dans les ordures menagères, mais éliminez-le de manière appropriée. Pour obtenir des renseignements concernant les points de collecte et leurs heures d'ouverture, vous pouvez contacter votre municipalité.

- Mise au rebut

L'emballage se compose de matières recyclables pouvant etre mises au rebut dans les déchetteries locales.

Veuillez respecter l'identification des matériaux d'emballage pour le tri sélectif, ils sont identifiés avec des abbreviations (a) et des chiffres (b) ayant la signification suivante: 1-7: plastiques / 20-22: papiers et cartons / 80-98: matériaux composite.

Le produit et les matériaux d'emballage sont recyclables, mettez-les au rebut séparément pour un meilleur traitement des déchets. Le logo Triman n'est valable qu'en France.

Garantie

Le produit a eté fabriqué selon des critères de qualité stricts et contrôle conscienceusement avant sa livraison. En cas de défaillance, vous étes en droit de returner ce produit au vendeur. La presente garantie ne constitue pas une restriction de vos droits légaux.

Ce produit bénéficia d'une garantie de 3 ans à compter de sa date d'achat. La durée de garantie débute à la date d'achat. Veuillez conserver le ticket de caisse original. Il fera office de preuve d'achat.

Si un problème matériel ou de fabrication avait survenir dans 3 ans suivant la date d'achat de ce produit, nous assurons à notre désétion la réparation ou le remplacement du produit sans frais supplémentaires. La garantie prend fin si le produit est endommagé suite à une utilisation inappropriée ou à un entretien défailleant.

La garantie couvre les vices matériels et de fabrication. Cette garantie ne s'étend ni aux pieces du produit soumises à une usure normale (p. ex. des piles) et qui, par conséquent, peuvent être considérées comme des pieces d'usure, ni aux dommages sur des composants fragiles, comme des interrupteurs, des batteries ou des éléments fabriqués en verre.

CEIP44
