Producttype	Gipskartonschuurmachine
Merk	DeWalt
Model	DWE7800
Voedingsspanning	230 V AC
Nuttig vermogen	450 W
Grootte van schuurzool	225 mm
Trilsnelheid (onbelast)	1200–2400 min⁻¹
Gewicht	4,3 kg
Geluidsdrukniveau	77 dB(A)
Geluidsvermogensniveau	88 dB(A)
Trillingsemissiewaarde	<2,5 m/s²
Onzekerheid (trillingen)	1,5 m/s²
Stofafzuigsysteem	Compatibele AirLock™ aansluiting
Soorten schuurschijven	225 mm hechtschijven
Snelheidsinstelling	Variatorwiel (5 standen)
Schakelaar	Schuifschakelaar met continu-functie
Hoofdhandgreep	Hoofdbuis handgreep + achterste handgreep
Veiligheid	Gehoor- en oogbescherming verplicht, aarding, RCD 30 mA aanbevolen
Smering	Geen smering nodig
Reiniging	Zachte niet-metalen borstel of stofzuiger; geen oplosmiddelen
Meegeleverde accessoires	1 x AirLock aansluiting (DWV9000-XJ), 1 x Gebruiksaanwijzing

Veelgestelde vragen - DWE7800 DEWALT

Hoe bevestig ik een schuurschijf op de DWE7800?

Draai de schuurmachine om zodat de zool naar boven wijst. Maak het oppervlak van de zool schoon. Houd de zool met één hand vast om draaien te voorkomen, centreer en plaats de hechtschijf van 225 mm op de zool door de gaten uit te lijnen.

Hoe stel ik de schuursnelheid in?

Gebruik het snelheidsvariatorwiel op het gereedschap. De instellingen gaan van '1' (ongeveer 1200 tpm) voor nauwkeurig werk tot '5' (ongeveer 2400 tpm) voor snel materiaal verwijderen.

Kan ik de DWE7800 met een stofzuiger gebruiken?

Ja, de schuurmachine is compatibel met het DEWALT AirLock™ systeem. Bevestig de AirLock-connector aan de stofafzuigaansluiting van de schuurmachine en draai de ring in de vergrendelingspositie. De stofzuiger moet vóór de schuurmachine worden ingeschakeld.

Hoe onderhoud ik de schuurmachine?

Het gereedschap heeft geen smering nodig. Voor reiniging, koppel het gereedschap los en gebruik een zachte niet-metalen borstel of stofzuiger voor de ventilatiesleuven. Gebruik nooit oplosmiddelen. Reinig regelmatig de borstelrok.

Welke soorten schijven kan ik gebruiken?

Gebruik uitsluitend 225 mm hechtschijven aanbevolen door DEWALT. Te grote schijven kunnen ongelukken veroorzaken.

Is de schuurkop scharnierend?

Ja, de schuurkop van de DWE7800 kan in meerdere richtingen draaien om zich aan te passen aan het werkoppervlak, zodat u gemakkelijk de boven-, midden- en onderkant van muren of plafonds kunt schuren zonder van positie te veranderen.

Welke veiligheidsmaatregelen moet ik nemen?

Draag altijd oogbescherming en gehoorbescherming. Gebruik een goedgekeurd stofmasker en een stofzuiger. Werk in een goed geventileerde ruimte. Volg de elektrische veiligheidsinstructies (RCD 30 mA) en gebruik niet in vochtige omgevingen.

Hoe vervang ik de borstelrok?

De borstelrok rond de zool moet worden vervangen door een erkend DEWALT-servicecentrum als deze beschadigd of overmatig versleten is.

Wat te doen als het netsnoer beschadigd is?

Het beschadigde netsnoer mag alleen worden vervangen door DEWALT of een erkende serviceprovider om elektrische risico's te voorkomen.

Hoe de schuurmachine opbergen?

Schakel het gereedschap uit en koppel het los. Berg het op in een droge, koele plaats, buiten bereik van kinderen. Plaats de schuurmachine nooit met de schuurkop naar beneden; leg hem op zijn zijkant met de borstelring naar beneden gericht om vervorming van de zool te voorkomen.

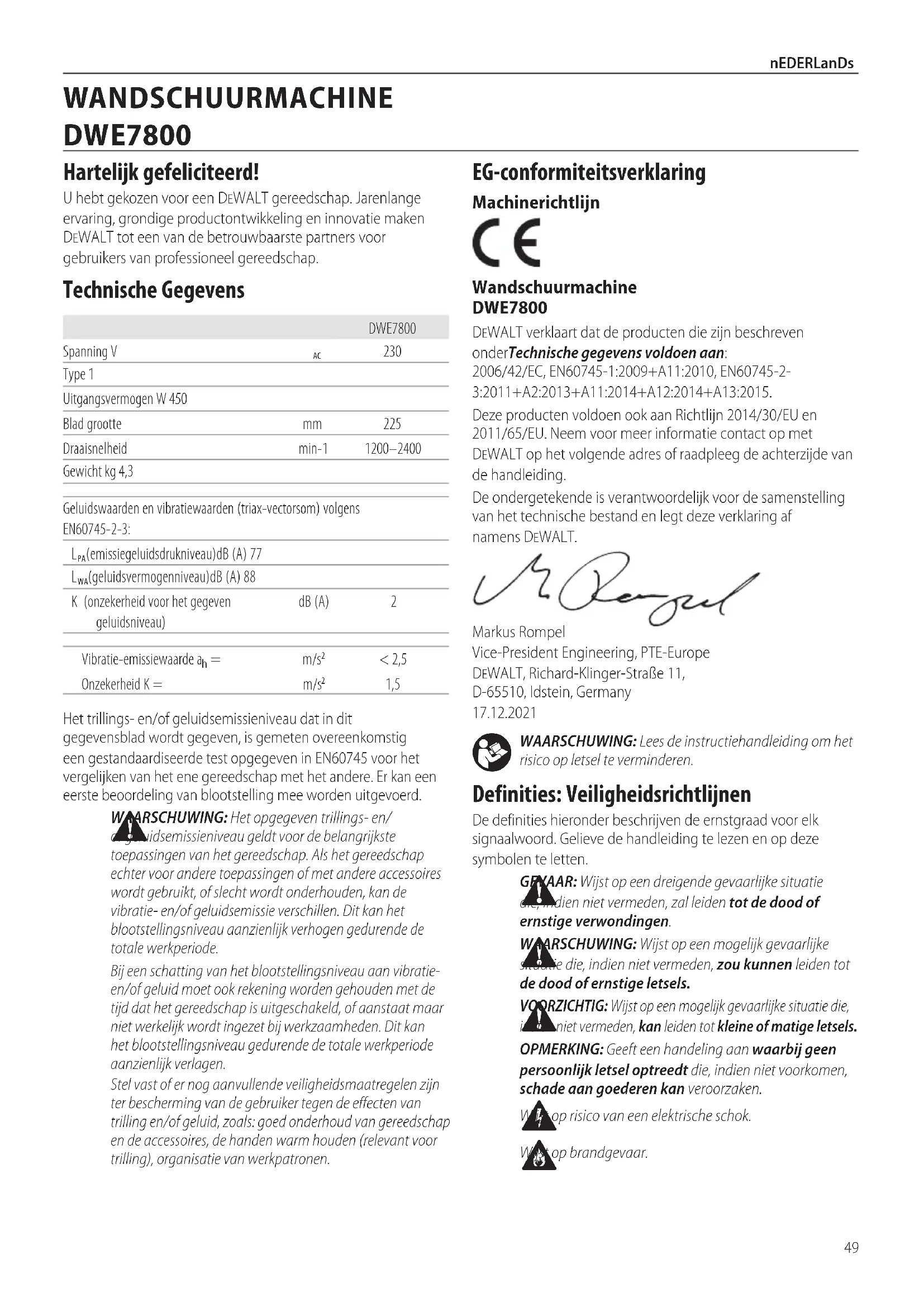

GEBRUIKSAANWIJZING DWE7800 DEWALT

Nederlands (vertaald vanuit de originele instructies) 49

Hartelijk gefeliciteerd!

U hebt gekozen voor een DEWALT gereedschap. Jarenlange ervaring, grondige productontwikkeling en innovatie maken DEWALT tot een van de betrouwbaarste partners voor gebruikers van professioneel gereedschap.

Technische Gegevens

		DWE7800
Spanning V	AC	230
Type 1
Uitgangsvermogen W 450
Blad grootte	mm	225
Draaisnelheid	min-1	1200–2400
Gewicht kg 4,3

Geluidswaarden en vibratiewaarden (triax-vectorsom) volgens EN60745-2-3:

L_PA (emissiegeluidsdrukniveau)dB (A) 77
L_WA (geluidsvermogenniveau)dB (A) 88
K (onzekerheid voor het gegeven geluidsniveau)	dB (A)	2
Vibratie-emissiewaarde a_h =	m/s^2	<2,5
Onzekerheid K =	m/s^2	1,5

Het trillings- en/of geluidsemissieniveau dat in dit gegevensblad wordt gegeven, is gemeten overeenkomstig een gestandaardiseerde test opgegeven in EN60745 voor het vergelijken van het ene gereedschap met het andere. Er kan een eerste beoordeling van blootstelling mee worden uitgevoerd.

WAARSCHUWING: Het opgegeven trillings- en/ a gfluidsemissieniveau geldt voor de belangrijkste toepassingen van het gereedschap. Als het gereedschap echter voor andere toepassingen of met andere accessoires wordt gebruikt, of slecht wordt onderhouden, kan de vibratie- en/of geluidsemissie verschillen. Dit kan het blootstellingsniveau aanzienlijk verhogen gedurende de totale werkperiode.

Bij een schatting van het blootstellingsniveau aan vibratieen/of geluid moet ook rekening worden gehouden met de tijd dat het gereedschap is uitgeschakeld, of aanstaat maar niet werkelijk wordt ingezet bij werkzaamheden. Dit kan het blootstellingsniveau gedurende de totale werkperiode aanzienlijk verlagen.

Stel vast of er nog aanvullende veiligheidsmaatregelen zijn ter bescherming van de gebruiker tegen de effecten van trilling en/of geluid, zoals: goed onderhoud van gereedschap en de accessoires, de handen warm houden (relevant voor trilling), organisatie van werkpatronen.

EG-conformiteitsverklaring

Machinerichtlijn

Wandschuurmachine DWE7800

DEWALT verklaart dat de producten die zijn beschreven onder Technische gegevens voldoen aan:

2006/42/EC, EN60745-1:2009+A11:2010, EN60745-2-3:2011+A2:2013+A11:2014+A12:2014+A13:2015.

Deze producten voldoen ook aan Richtlijn 2014/30/EU en 2011/65/EU. Neem voor meer informatie contact op met DEWALT op het volgende adres of raadpleeg de achterzijde van de handleiding.

De ondergetekende is verantwoordelijk voor de samenstelling van het technische bestand en legt deze verklaring af namens DEWALT.

WAARSCHUWING: Lees de instructiehandleiding om het risico op letsel te verminderen.

Definities: Veiligheidsrichtlijnen

De definities hieronder beschrijven de ernstgraad voor elk signaalwoord. Gelieve de handleiding te lezen en op deze symbolen te letten.

GFYAAR: Wijst op een dreigende gevaarlijke situatie die, indien niet vermeden, zal leiden tot de dood of ernstige verwondingen.

WAARSCHUWING: Wijst op een mogelijk gevaarlijke skadatie die, indien niet vermeden, zou kunnen leiden tot de dood of ernstige letsels.

VOORZICHTIG: Wijst op een mogelijk gevaarlijke situatie die, niet vermeden, kan leiden tot kleine of matige letsels.

OPMERKING: Geeft een handeling aan waarbij geen persoonlijk letsel optreedt die, indien niet voorkomen, schade aan goederen kan veroorzaken.

V. op risico van een elektrische schok.

Wet op brandgevaar.

ALGEMENE VEILIGHEIDSWAARSCHUWINGEN VOOR ELEKTRISCH GEREEDSCHAP

veldheidswaarschuwingen, instructies, illustraties en specificaties die bij dit gereedschap zijn meegeleverd. Het niet opvolgen van alle onderstaande instructies kan leiden tot een elektrische schok, brand en/of ernstig persoonlijk letsel.

BEWAAR ALLE WAARSCHUWINGEN EN INSTRUCTIES ALS

TOEKOMSTIG REFERENTIEMATERIAAL

De term „elektrisch gereedschap“ in de waarschuwingen verwijst naar uw (met een snoer) op de netspanning aangesloten elektrische gereedschap of naar (draadloos) elektrisch gereedschap met een accu.

1) Veiligheid Werkplaats

a) Houd het werkgebied schoon en goed verlicht. Rommelige of donkere gebieden zorgen voor ongelukken.
b) Bedien elektrische gereedschappen niet in een explosieve omgeving, zoals in de nabijheid van ontvlambare vloeistoffen, gassen of stof. Elektrische gereedschappen veroorzaken vonken die het stof of de dampen kunnen doen ontbranden.
c) Houd kinderen en omstanders op een afstand terwijl u een elektrisch gereedschap bedient. Als u wordt afgeleid kunt u de controle over het gereedschap verliezen.

2) Elektrische Veiligheid

a) Stekkers van elektrisch gereedschap moeten in het stopcontact passen. Pas de stekker nooit op enige manier aan. Gebruik geen adapterstekkers samen met geaard elektrisch gereedschap. Niet aangepaste stekkers en passende contactdozen verminderen het risico op een elektrische schok.
b) Vermijd lichamelijk contact met geaarde oppervlaktes zoals buizen, radiatoren, fornuizen en ijskasten. Er bestaat een verhoogd risico op een elektrische schok als uw lichaam geaard is.
c) Stel elektrisch gereedschap niet bloot aan regen of natte omstandigheden. Als er water in een elektrisch gereedschap terecht komt, verhoogt dit het risico op een elektrische schok.
d) Behandel het stroomsnoer voorzichtig. Gebruik het stroomsnoer nooit om het elektrische gereedschap te dragen of te trekken, of de stekker uit het stopcontact te halen. Houd het snoer uit de buurt van warmte, olie, scherpe randen, of bewegende onderdelen. Beschadigde snoeren of snoeren die in de war zijn verhogen het risico op een elektrische schok.
e) Als u een elektrisch gereedschap buitenshuis gebruikt, gebruikt u een verlengsnoer dat geschikt is voor gebruik buitenshuis. Het gebruik van een verlengsnoer dat geschikt is voor buitenshuis, vermindert het risico op een elektrische schok.

f) Als het gebruik van een elektrisch gereedschap op een vochtige locatie onvermijdelijk is, gebruikt u een stroomvoorziening die beveiligd is met een aardlekschakelaar. Het gebruik van een aardlekschakelaar vermindert het risico op een elektrische schok.

3) Persoonlijke Veiligheid

a) Blijf alert, kijk wat u doet en gebruik uw gezonde verstand als u een elektrisch gereedschap bedient. Gebruik het gereedschap niet als u vermoeid bent of onder de invloed van drugs, alcohol of medicatie bent. Een moment van onoplettendheid tijdens het bedienen van elektrische gereedschappen kan leiden tot ernstig persoonlijk letsel.
b) Gebruik een beschermende uitrusting. Draag altijd oogbescherming. Beschermende uitrusting zoals een stofmasker, antislip veiligheidsschoenen, een helm, of gehoorbescherming gebruikt in de juiste omstandigheden zal het risico op persoonlijk letsel verminderen.
c) Vermijd onbedoeld starten. Zorg ervoor dat de schakelaar in de 'off' (uit) stand staat voordat u het gereedschap aansluit op de stroombron en/ of accu, het oppakt of ronddraagt. Het ronddragen van elektrische gereedschappen met uw vinger op de schakelaar of het aanzetten van elektrische gereedschappen waarvan de schakelaar aan staat, zorgt voor ongelukken.
d) Verwijder alle stelsleutels of moersleutels voordat u het elektrische gereedschap aan zet. Een moersleutel of stelsleutel die in een ronddraaiend onderdeel van het elektrische gereedschap is achtergelaten kan leiden tot persoonlijk letsel.
e) Rek u niet te ver uit. Blijf altijd stevig en in balans op de grond staan. Dit zorgt voor betere controle van het elektrische gereedschap in onverwachte situaties.
f) Draag geschikte kleding. Draag geen loszittende kleding of sieraden. Houd uw haar, kleding en handschoenen uit de buurt van bewegende onderdelen. Loszittende kleding, sieraden of lang haar kunnen door bewegende delen worden gegrepen.
g) Als er in apparaten wordt voorzien voor het aansluiten van stofverwijdering- of verzamelapparatuur, zorg er dan voor dat deze correct worden aangesloten en gebruikt. Het gebruik van een stofverzamelaar kan aan stof gerelateerde gevaren verminderen.
h) Denk niet dat u, doordat u het gereedschap veel hebt gebruikt, het allemaal wel weet en dat u de veiligheidsbeginselen kunt negeren. Een onvoorzichtige actie kan in een fractie van een seconde ernstig letsel tot gevolg hebben.

4) Gebruik en Verzorging van Elektrisch Gereedschap

a) Forceer het gereedschap niet. Gebruik het juiste elektrische gereedschap voor uw toepassing. Het

juiste elektrische gereedschap voert de werkzaamheden beter en veiliger uit waarvoor het is ontworpen.

b) Gebruik het gereedschap niet als de schakelaar het niet aan en uit kan zetten. Leder gereedschap dat niet met de schakelaar kan worden bediend is gevaarlijk en moet worden gerepareerd.

c) Trek de stekker uit het stopcontact en/of neem de accu, als deze kan worden losgenomen, uit het elektrisch gereedschap en voer daarna pas aanpassingen uit, wissel daarna pas accessoires of berg daarna pas het gereedschap op. Dergelijke preventieve veiligheidsmaatregelen verminderen het risico dat het elektrisch gereedschap per ongeluk opstart.

d) Bewaar gereedschap dat niet wordt gebruikt buiten het bereik van kinderen en laat niet toe dat personen die onbekend zijn met het elektrische gereedschap of deze instructies het gereedschap bedienen. Elektrische gereedschappen zijn gevaarlijk in handen van ongetrainde gebruikers.

e) Onderhoud elektrische gereedschappen. Controleer op verkeerde uitlijning en het grijpen van bewegende onderdelen, breuk van onderdelen en andere omstandigheden die de werking van het gereedschap nadelig kunnen beïnvloeden. Zorg dat het gereedschap voor gebruik wordt gerepareerd als het beschadigd is. Veel ongelukken worden veroorzaakt door slecht onderhouden gereedschap.

f) Houd snijdgereedschap scherp en schoon. Correct onderhouden snijdgereedschappen met scherpe snijdranden lopen minder snel vast en zijn gemakkelijker te beheersen.

g) Gebruik het elektrische gereedschap, de accessoires en gereedschapsonderdelen enz. in overeenstemming met deze instructies, waarbij u rekening houdt met de werkomstandigheden en de werkzaamheden die dienen te worden uitgevoerd. Gebruik van het elektrische gereedschap voor werkzaamheden die anders zijn dan het bedoelde gebruik, kunnen leiden tot een gevaarlijke situatie.

h) Houd de handgrepen en oppervlakken die u beet pakt, droog, schoon en vrij van olie en vet. Door gladde handgrepen en oppervlakken die u beet pakt, kan veilig werken en bedienen van het gereedschap in onverwachte situaties onmogelijk worden.

5) Service

a) Zorg dat u gereedschap wordt onderhouden door een erkende reparateur die uitsluitend identieke vervangende onderdelen gebruikt. Dit zorgt ervoor dat de veiligheid van het gereedschap blijft gegarandeer.

AANVULLENDE SPECIALE VEILIGHEIDSREGELS Veiligheidswaarschuwingen die algemeen gelden voor schuurwerk

a) Dit elektrische gereedschap is bedoeld om als schuurmachine te worden gebruikt. Lees alle veiligheidswaarschuwingen, instructies, illustraties en specificaties die bij dit gereedschap zijn meegeleverd. Het niet opvolgen van alle onderstaande instructies kan leiden tot een elektrische schok, brand en/of ernstig persoonlijk letsel.
b) U kunt met dit elektrische gereedschap beter niet werkzaamheden zoals schuren, polijsten, schuren met een draadborstel en afzagen uitvoeren.

Werkzaamheden waarvoor het elektrische gereedschap niet is ontworpen, kunnen leiden tot gevaarlijke situaties en lichamelijk letsel.

c) Gebruik geen accessoires die niet speciaal ontworpen en aanbevolen zijn door de fabrikant van het gereedschap. Als u een accessoire op uw gereedschap kunt bevestigen, betekent dat nog niet dat u er gegarandeerd veilig mee kunt werken.
d) Het nominale toerental van het accessoire moet tenminste gelijk zijn aan het maximale toerental zoals dit op het gereedschap staat vermeld.

Accessoires die sneller draaien dan hun nominale toerental kunnen in stukken breken en deze stukken kunnen worden weggeslingerd.

e) De buitendiameter en dikte van het hulpstuk mogen niet groter zijn dan de maximale capaciteit van uw elektrische gereedschap. Accessoires met een onjuiste grootte kunnen niet goed worden bevestigd of onder controle worden gehouden.
f) Bij het monteren van accessoires moet de schroefdraad overeenkomen met die van de as van de slijpmachine. Voor accessoires die zijn gemonteerd door middel van flenzen moet het drevelgat van het accessoire passen bij de plaatsingsdiameter van de flens. Accessoires die niet passen op de bevestigingshardware van het gereedschap zullen uit balans raken en/of extreem trillen en kunnen u de controle over het gereedschap doen verliezen.
g) Gebruik een hulpstuk niet als dit beschadigd is. Controleer accessoires zoals een schuurwiel voor gebruik op schilfers en barstjes, steunkussens op barstjes, scheurtjes of excessieve slijtage, staalborstels op losse of gespleten draden. Als het gereedschap of het accessoire is gevallen, inspecteer het dan op schade of plaats een onbeschadigd accessoire. Stel uzelf en omstanders na het inspecteren en plaatsen van een accessoire op buiten het bereik van het ronddraaiende accessoire en laat het gereedschap gedurende een minuut onbelast op maximale snelheid draaien. Beschadigde accessoires breken gewoonlijk af tijdens deze testtijd.

h) Draag persoonlijke beschermende uitrusting. Gebruik afhankelijk van de toepassing gezichtsbedekking of bescherming van de ogen, zoals een veiligheidsbril. Draag, zo nodig, een stofmasker, gehoorbescherming, handschoenen en een werkschort die kleine afgeschuurde deeltjes of deeltjes van het werkstuk tegenhouden. De bescherming van de ogen moet rondvliegende deeltjes die door de diverse werkzaamheden vrijkomen, tegen kunnen houden. Het stofmasker moet in staat zijn deeltjes die door uw werkzaamheden vrijkomen te filteren. Langdurige blootstelling aan hevig lawaai kan gehoorverlies veroorzaken.
i) Houd omstanders op veilige afstand van de werkomgeving. ledereen die het werkgebied betreedt, moet persoonlijke beschermende kleding dragen. Brokstukken van het werkstuk of van een afgebroken accessoire kunnen worden weggeslingerd en letsel buiten het directe werkgebied veroorzaken.
j) Plaats het netsnoer buiten het bereik van het ronddraaiende accessoire. Als u de controle verliest, wordt het snoer mogelijk doorgesneden of gegrepen en kan uw hand of arm in het draaiende accessoire worden getrokken.
k) Leg het gereedschap nooit neer voordat het accessoire volledig tot stilstand is gekomen. Het ronddraaiende accessoire kan mogelijk in contact met de oppervlakte komen waardoor u de controle over het elektrisch gereedschap verliest.
1) Laat het gereedschap niet draaien terwijl u het aan uw zijde draagt. Wanneer uw kleding per ongeluk bekneld raakt in het ronddraaiende accessoire, kan het accessoire tegen uw lichaam aan worden getrokken.
m) Maak de ventilatieopeningen van het gereedschap regelmatig schoon. De ventilator van de motor zuigt het stof in de behuizing en extreme ophoping van metaaldeeltjes kan een elektrische schok veroorzaken.
n) Werk niet met het gereedschap in de buurt van ontvlambare materialen. Vonken kunnen deze materialen doen ontbranden.
o) Gebruik geen accessoires waarvoor vloeibare koelmiddelen nodig zijn. Het gebruik van water of andere vloeibare koelmiddellen kan elektrocutie of een elektrische schok tot gevolg hebben.

OVERIGE VEILIGHEIDSINSTRUCTIES VOOR ALLE HANDELINGEN

Terugslag en bijbehorende waarschuwingen

Terugslag is een plotselinge reactie op een ronddraaiend wiel, steunkussen, borstel of ander accessoire dat bekneld of gegrepen wordt. Beknelling of grijpen zorgt voor het snel vastlopen van het ronddraaiende accessoire dat op zijn beurt zorgt dat het onbeheersbare gereedschap in de tegenovergestelde richting van de draaiing van het accessoire wordt gedwongen op het bevestigingspunt.

Als bijvoorbeeld een schuurwiel wordt gegrepen of bekneld raakt door het werkstuk, kan de rand van het wiel die er bij het beknellingpunt ingaat in het oppervlak van het materiaal slaan waardoor het wiel naar buiten loopt of terugslaat. Het wiel kan ofwel naar de operator toe of van hem vandaan springen, afhankelijk van de richting van de wielbeweging op het beknellingpunt. Schuurwielen kunnen onder deze omstandigheden ook afbreken.

Terugslag is het gevolg van een verkeerd gebruik en/of onjuiste gebruiksomstandigheden van het gereedschap en kan worden voorkomen door geschikte voorzorgsmaatregelen te nemen zoals hieronder vermeld:

a) Houd het gereedschap voortdurend stevig vast en plaats uw lichaam en arm zo dat u terugslagkrachten kunt weerstaan. Gebruik altijd een hulphandgreep indien meegeleverd voor maximale beheersing van terugslag of torsiereactie tijdens het opstarten. De operator kan torsiereactie of terugslagkrachten beheersen als de juiste voorzorgsmaatregelen worden genomen.
b) Plaats uw handen nooit in de buurt van het ronddraaiende accessoire. Het accessoire kan over uw hand terugslaan.
c) Plaats uw lichaam niet in het gebied waar het gereedschap naartoe zal gaan als zich terugslag voordoet. Terugslag zorgt dat het gereedschap wegschiet in de tegenovergestelde richting van de wielbeweging op het beknellingpunt.
d) Wees extra voorzichtig als u hoeken, scherpe randen, enz. bewerkt. Voorkom dat het accessoire stuitert of blijft hangen. Hoeken, scherpe randen en stuiteren kunnen er vaak toe leiden dat het ronddraaiende accessoire blijft hangen en kunnen verlies van controle of terugslag veroorzaken.
e) Bevestig geen houtsnijdzaag of getand zaagblad aan het gereedschap. Dergelijke zaagbladen kunnen herhaaldelijke terugslag en verlies van controle veroorzaken.

Aanvullende veiligheidsinstructies voor werken met schuurmachines

a) Gebruik geen schuurschijfpapier dat veel te groot is. Volg de aanbevelingen van de fabrikant op bij het uitkiezen van schuurpapier. Groter schuurpapier dat uit het schuurkussen steekt, veroorzaakt gevaar van openrijten en kan beknelling of scheuren van de schijf of terugslag veroorzaken.

Aanvullende veiligheidsinstructies voor schuurmachines

WAARSCHUWING: Contact met of het inhaleren van afkomstig van schuurtoepassingen kunnen de gezondheid van de bediener en eventuele omstanders schaden. Draag een stofmasker dat speciaal ontworpen is ter bescherming tegen giftige stoffen en dampen, en

verzeker u ervan dat andere personen op de werkvloer of die de werkvloer betreden eveneens beschermd zijn.

WAARSCHUWING: Gebruik deze machine in een goed g de tileerde ruimte tijdens het schuren van metaal.

Gebruik de machine niet in de buurt van ontvlambare vloeistoffen, gassen of stof. Vonken of gloeiende deeltjes van het schuren of vonkende koolstofborstels kunnen ontvlambare materialen ontsteken.

WAARSCHUWING: Gebruik de stoffiltercassette of de szigadapter niet voor het opbergen van voorwerpen.

Schuren van geverfde oppervlakken

WAARSCHUWING: Neem de geldende regels voor het scharen van geverfde oppervlakken in acht. Let daarbij vooral op het volgende:

- Gebruik indien mogelijk steeds een stofafzuigsysteem.

- Ga uiterst zorgvuldig te werk bij het schuren van verf op loodbasis:

- Kinderen en zwangere vrouwen mogen de werkvloer niet betreden. Alle personen die de werkvloer betreden, moeten een masker dragen ter bescherming tegen loodverfstof en -damp. Eten, drinken en roken op de werkvloer is niet toegestaan.

- Verwijder stof en ander afval op veilige en verantwoorde wijze.

Overige risico's

WAARSCHUWING: Wij adviseren u een davakschakelaar te gebruiken met een nominale reststroomwaarde van 30 mA of minder.

Ondanks het toepassen van de relevante veiligheidsvoorschriften en het implementeren van veiligheidsvoorzieningen kunnen sommige overige risico's niet worden vermeden. Dit zijn:

• Gehoorbeschadiging.
• Risico op persoonlijk letsel door deeltjes die worden weggeslingerd.
• Risico van brandwonden omdat accessoires tijdens het gebruik heet worden.
• Risico van persoonlijk letsel als gevolg van langdurig gebruik.

BEWAAR DEZE INSTRUCTIES

Elektrische veiligheid

De elektrische motor is slechts voor één voltage ontworpen. Controleer altijd dat de stroomvoorziening overeenkomt met de aanduiding van de spanning op het typeplaatje.

Als het netsnoer is beschadigd, mag het alleen worden vervangen door DEWALT of een geautoriseerd servicecentrum.

Een verlengsnoer gebruiken

Gebruik, als een verlengsnoer nodig is, een goedgekeurd 3-aderig verlengsnoer dat geschikt is voor de stroomvoorziening van dit gereedschap (zie Technische Gegevens). Het minimale formaat van de geleider is 1,5 mm ^2 ; de maximale lengte is 30 m. Rol het snoer altijd volledig af, wanneer u een haspel gebruikt.

Inhoud van de verpakking

De verpakking bevat:

1 Schuurmachinevoorgasbeton

1 Airlock-aansluiting(DWV9000-XJ)

1Gebruikershandleiding

• Controleer het gereedschap, de onderdelen of accessoires op eventuele beschadiging tijdens het transport.
• Neem de tijd om deze handleiding grondig door te lezen en te begrijpen voordat u het apparaat in gebruik neemt.

Markering op het gereedschap

De volgende pictogrammen staan op het gereedschap vermeld:

Lees gebruiksaanwijzing voor gebruik.

Draag gehoorbescherming.

Draag oogbescherming.

Positie datumcode (Afb. [Fig.] A)

De productiedatumcode 7 bestaat uit een 4-cijferig jaar gevolgd door een 2-cijferige week en wordt uitgebreid met een 2-cijferige fabriekscode.

Beschrijving (Afb. A)

WAARSCHUWING: Pas het gereedschap of een onderdeel chamnooit aan. Dit kan schade of persoonlijk letsel tot gevolg hebben.

1 AAN/UIT-schuifschakelaar
2 Keuzeknop snelheidsregeling
3 Hoofdhandgreep
4 Stang
5 Poort voor stofafzuiging
6 Schuurblad
7 Datumcode

Bedoeld gebruik

Deze wandschuurmachine is ontworpen voor professionele schuurtoepassingen zoals gipsplaatconstructies of plafonden en muren en voor het verwijderen van verf, bedekkingen, achtergebleven behangpapier en los plamuur.

Niet te gebruiken onder natte omstandigheden of op een plaats waar brandbare vloeistoffen of gassen zijn.

Deze wandschuurmachine is professioneel elektrisch gereedschap.

Laat niet kinderen in contact met het gereedschap komen. Toezicht is vereist als onervaren gebruikers met dit product werken.

- Jonge kinderen en personen met een zwakke gezondheid. Dit apparaat is niet bedoeld voor gebruik door jonge kinderen en personen met een zwakke gezondheid, zonder toezicht.

- Dit product is niet bedoeld voor gebruik door personen (waaronder kinderen) die verminderde fysieke, zintuiglijke of psychische mogelijkheden hebben; wanneer sprake is van gebrek aan ervaring, kennis of vaardigheden is gebruik alleen toegestaan onder toezicht van een persoon die verantwoordelijk is voor de veiligheid van gebruikers. Kinderen mogen nooit alleen gelaten worden met dit product.

MONTAGE EN AANPASSINGEN

WAARSCHUWING: Beperk het gevaar van ernstig persoonlijk letsel, schakel het gereedschap uit en koppel het los van de stroomvoorziening, voordat u een aanpassing uitvoert of hulpstukken of accessoires verwijdert/installeert. Wanneer het gereedschap per ongeluk wordt gestart, kan dat leiden tot letsel.

Schuurschijven bevestigen (Afb. B)

Uw DWE7800 wandschuurmachine is ontworpen voor gebruik met 225 mm schuurschijven 8. Schuurschijven voor de DWE7800 worden met klittenband bevestigd.

De aanbevolen schuurschijven zijn te koop bij uw dichtstbijzijnde verkooppunt of een geautoriseerd DEWALT servicecentrum.

De schuurschijf op het schuurblad bevestigen (Afb. B)

1. Draai de schuurmachine om zodat het schuurblad 6 omhoog wijst.
2. Veeg stof van het schuurblad.
3. Houd het blad met één hand vast zodat het niet kan draaien.
4. Plaats met uw andere hand de schuurschijf in het midden van het schuurblad 8 direct op het schuurblad. Als u schuurschijven gebruikt, zorg er dan voor dat de ventilatieopeningen in de schuurschijf zijn uitgelijnd met de ventilatieopeningen in het schuurpapier.

Schuifschakelaar (Afb. C)

VOORZICHTIG: Houd de zijhandgreep en de behuizing van het gereedschap stevig vast zodat u de controle over het gereedschap behoudt tijdens het opstarten en het gebruik, en totdat het wiel of accessoire niet meer draait. Het is belangrijk dat u het gereedschap pas neerlegt wanneer de schijf volledig tot stilstand is gekomen.

OPMERkInG: Om onverwachte bewegingen van het gereedschap te verminderen, zet u het gereedschap niet aan of uit als het belast is. Geef de slijpmachine de tijd om op volledige snelheid te komen voordat u het werkoppervlak aanraakt. Til het gereedschap van het oppervlak voordat u het gereedschap uitschakelt. Geef het gereedschap de tijd te stoppen met draaien voordat u het neerlegt.

WAARSCHUWING: Controleer, voordat u het gereedschap op de stroomvoorziening aansluit, dat de schuifschakelaar in de uit-stand staat door op het achterste deel van de schakelaar te drukken en

vervolgens de schakelaar los te laten. Controleer dat de schuifschakelaar in de uit-stand staat, zoals hierboven wordt beschreven, na een mogelijke onderbreking van de stroomvoorziening van het gereedschap, bijvoorbeeld door een aardlekschakelaar, een circuitonderbreker, wanneer bij vergissing de stekker uit het stopcontact wordt getrokken of na een stroomstoring.

Start het gereedschap door de ON/OFF-schuifschakelaar 1 naar de voorzijde van het gereedschap te schuiven. U kunt het gereedschap uitschakelen door de ON/OFF-schuifschakelaar los te laten.

Als u het gereedschap ononderbroken wilt laten werken, schuift u de schakelaar in de richting van de voorzijde van het gereedschap en drukt u het voorste gedeelte van schakelaar naar binnen. Als u het gereedschap wilt laten stoppen terwijl het ononderbroken werkt, drukt u op het achterste gedeelte van de schuifschakelaar en laat u de schakelaar los.

Kiezer voor de snelheidsregeling (Afb. A)

De DWE7800 schuurmachine is uitgerust met een variabele snelheidsschakelaar. Stel de snelheid in door aan de knop te draaien 2. De draaiknop heeft een verdeling van "1" tot "5". Stand "1" is de langzaamste stand (ongeveer 1200 RPM) en "5" is de snelste stand (ongeveer 2400 RPM).

Gebruik hogere snelheden voor een grotere materiaalafname. Gebruik een lagere snelheid voor een lagere materiaalafname, maar een nauwkeurigere werking.

Borstelrand (Afb. B)

Een borstelrand 9 omringd het schuurblad DWE7800. De borstelrand heeft twee functies:

• Het steekt uit onder het schuurblad om te voorkomen dat het blad het werkstuk beschadigd.
• Het houd stof vast tot de stofzuiger het kan opzuigen.
  Als de borstelrand is versleten of beschadigd moet het worden vervangen door een DEWALT geautoriseerd servicecentrum.

Een AirLock™ Compatibel Stofzuiger bevestigen (Afb. D)

Uw wandschuurmachine is compatibel met het DEWALT AirLock™ systeem. Met de AirLock™ maakt u snel een stevige verbinding tussen de AirLock™ connector 10 en de stofpoort van de schuurmachine 5.

1. Controleer dat de kraag op de AirLock™ connector in de ontgrendelde stand staat. (Zie Afbeelding D.) Houd de nokken 11 op de kraag tegenover de AirLock™ connector, zoals afgebeeld voor de ontgrendelde en vergrendelde standen.
2. Duw de AirLock™ connector op het aansluitpunt van het verloopstuk.
3. Draai de kraag in de vergrendelde stand.

OPMERkInG: De lagers binnen in de kraag komen vast te zitten in de sleuf en zo wordt de aansluiting vastgezet. Het apparaat is nu stevig aangesloten op het stofafzuigsysteem.

OPMERkInG: De huls van de stofafzuigpoort kan door de gebruiker worden verwijderd en vervangen als deze is

beschadigd. De huls is beschikbaar als extra accessoire en kan met een schroevendraaier worden vervangen.

BEDIENING

Instructies voor gebruik

WAARSCHUWING: Houd u altijd aan de veiligheidsinstructies en van toepassing zijnde voorschriften.

WAARSCHUWING: Om het gevaar op ernstig persoonlijk letsel te verminderen, zet u het gereedschap uit en ontkoppelt u het van de stroomvoorziening, voordat u enige aanpassing maakt of hulpstukken of accessoires verwijdert/installeert. Het onbedoeld opstarten kan letsel veroorzaken.

Juiste handpositie (Afb. E)

WAARSCHUWING: Beperk het risico op ernstig persoonlijk letsel, plaats ALTIJD uw handen in de juiste positie, zoals afgebeeld.

WAARSCHUWING: Beperk het risico van ernstig poonlijk letsel, houd het gereedschap ALTIJD stevig vast, zodat u bent voorbereid op een plotselinge terugslag.

Voor een juiste positie van uw handen zet u één hand op de hoofdhandgreep 3 en één hand op de stang 4.

Gipswand schuren (Afb. E)

WAARSCHUWING: Draag, om het risico op persoonlijk leischte verminderen, ALTIJD een stofmasker dat is goedgekeurd voor "Stof en Nevel" en sluit de gipsschuurmachine aan op een geschikte stofafzuiging.

De wandschuurmachine heeft een scharnierende schuurkop. De kop kan in verschillende richtingen draaien, zodat de schuurkop zich aan het oppervlak aanpast. Hierdoor kunt u de bovenkant, het midden en de onderkant van een muur schuren zonder van positie te wisselen.

1. Schakel de stofzuiger schakelaar AAN (I).
2. Schakel de wandschuurmachine AAN.
3. Plaats de wandschuurmachine voorzichtig tegen het werkoppervlak. Druk licht op het schuurblad zodat de kop goed tegen het werkoppervlak staat.
4. Druk harder om het werkoppervlak te schuren. Beweeg de schuurmachine met een overlappend patroon over de wand om de wand glad te schuren.
5. Druk ALLEEN hard genoeg om het schuurblad vlak tegen de wand te houden.
6. Houd de schuurmachine constant in beweging als het schuurblad tegen de wand staat. Gebruik een regelmatige vegende beweging. Overmatige druk, de schuurmachine op het werkstuk uitschakelen, of de schuurmachine onregelmatig bewegen kan lelijke patronen en oneffenheden op het werkoppervlak achterlaten.

OPMERkInG: Laat een draaiend schuurblad nooit een scherp of uitstekend oppervlak raken. Contact met uitstekende voorwerpen (spijkers, schroeven, stopcontacten, etc.), kan het schuurblad ernstig beschadigen.

Te nemen voorzorgsmaatregelen bij het schuren van verf

Het schuren van een verf op loodbasis wordt NIET GEADVISEERD omdat het moeilijk is de verontreinigde stofdeeltjes onder controle te houden. Voor kinderen en zwangere vrouwen is loodvergiftiging het meest gevaarlijk.

Omdat het zonder chemische analyse moeilijk is vast te stellen of een verf lood bevat, adviseren wij de volgende voorzorgsmaatregelen wanneer u verf schuurt:

1. PERsOOnLIJkE VEILIGHEID

• Kinderen en zwangere vrouwen mogen niet worden toegelaten op de werkplek waar verf wordt geschuurd totdat alle schoonmaakwerkzaamheden zijn voltooid.
• Alle personen die de werkplek betreden moeten een stofmasker dragen. Het filter moet dagelijks worden vervangen of wanneer de drager moeilijkheden heeft met ademhalen. Ga naar de gereedschapswinkel bij u in de buurt en vraag naar het juiste stofmasker met NIOSH-goedkeuring.
• EET, DRINK EN ROOK NIET op de werkplek zodat u geen verontreinigde verfdeeltjes binnen kunt krijgen. Personen die dit werk uitvoeren moeten zich wassen en moeten opruimen VOORDAT zij eten, drinken of roken. Etenswaar, drinken en rookgerei mogen niet achterblijven op de werkplek waar er stof op kan neerdalen.

2. MILIEUVEILIGHEID

• Verf moet worden verwijderd op een manier dat er zo min mogelijk stof wordt gegenereerd.
• Ruimten waar verf wordt verwijderd moeten worden afgedicht met plastic doek met een dikte van 0,10 mm.
• Schuren moet zo worden uitgevoerd dat er weinig sporen van verfstofdeeltjes buiten de werkplek komen.

3. REInIGEn En VERWIJDEREn

• Alle vlakken op de werkplek moeten dagelijks worden gestofzuigd en grondig worden gereinigd zolang er wordt geschuurd. Stofzuigerzakken moeten vaak worden vervangen.
• Plastic dekkleden moeten worden verzameld en worden verwijderd met eventuele stofsnippers en ander verwijderd vuil. Zij moeten in afgedichte vuilnisbakken worden geplaatst en worden opgehaald volgens regelmatig uitgevoerde opruimprocedures. Tijdens het schoonmaken moeten kinderen en zwangere vrouwen uit de buurt worden gehouden van de directe werkplek.
• Alle speelgoed, afwasbare meubels en gebruiksvoorwerpen die worden gebruikt door kinderen, moeten grondig worden gewassen voordat ze weer worden gebruikt.

ONDERHOUD

Uw gereedschap op stroom is ontworpen om gedurende een lange tijdsperiode te functioneren met een minimum aan onderhoud. Het continu naar bevrediging functioneren hangt af van de juiste zorg voor het gereedschap en regelmatig schoonmaken.

WAARSCHUWING: Om het gevaar op ernstig Poonlijk letsel te verminderen, zet u het gereedschap uit en ontkoppelt u het van de stroomvoorziening, voordat u enige aanpassing maakt of hulpstukken of accessoires verwijdert/installeert. Het onbedoeld opstarten kan letsel veroorzaken.

Smering

Uw elektrische gereedschap heeft geen aanvullende smering nodig.

Reiniging

WAARSCHUWING: Elektrische schok en mechanisch gelt. Koppel het elektrisch apparaat los van de voeding vóór het reinigen.

WAARSCHUWING: Houd het elektrisch apparaat en de vortiesleuven altijd schoon, om een veilige en efficiënte werking te verzekeren.

WAARSCHUWING: Gebruik nooit oplosmiddelen or andere bijtende chemicaliën voor het reinigen van niet-metalen onderdelen van het gereedschap. Deze chemicaliën kunnen de materialen die in deze onderdelen gebruikt zijn, aantasten. Gebruik een doek, alleen nat gemaakt met water en zachte zeep. Laat nooit vloeistof in het gereedschap komen; dompel nooit een onderdeel van het gereedschap onder in een vloeistof.

De ventilatiesleuven kunnen gereinigd worden met een droge, zachte niet metalen borstel en/of een geschikte stofzuiger. Gebruik geen water of schoonmaakmiddelen. Draag een goedgekeurde veiligheidsbril en een goedgekeurd stofmasker.

Als optie verkrijgbare accessoires

WAARSCHUWING: Omdat accessoires die niet worden dangeboden door DEWALT niet met dit product zijn getest, kan het gebruik van dergelijke accessoires met dit gereedschap gevaarlijk zijn. Beperk het risico van letsel, gebruik uitsluitend door DEWALT Door aanbevolen accessoires moeten worden gebruikt met dit product.

Vraag uw dealer nadere informatie over de juiste accessoires.

Opslag

• Schakel het gereedschap uit.
- Koppel uw producten, voor u ze opbergt altijd eerst los van de stroomvoorziening!
- Berg het gereedschap op een zo koel en droog mogelijke plaats op.
- Berg het gereedschap op op een plaats die niet toegankelijk is voor kinderen of mensen die niet bevoegd zijn.
- Leg het elektrisch gereedschap niet neer met de slijpkop omlaag - leg het altijd op de vloer met de zijde met de

borstelring naar beneden. Anders kan het schuurkussen vervormd raken.

- Controleer het gereedschap op beschadiging wanneer u het na een lange periode weer gebruikt.

Transport

VORZICHTIG: Onbedoeld starten tijdens het vervoer!

- Koppel uw producten, voor u ze vervoert altijd eerst los van de stroomvoorziening!

- Controleer het gereedschap op beschadiging wanneer u het weer gebruikt na het te hebben vervoerd.

Bescherming van het milieu

Gescheiden afvalinzameling. Producten die zijn voorzien van dit symbool mogen niet bij het normale huishoudafval worden weggegooid.

Producten bevatten materialen die kunnen worden herwonnen en gerecycled waardoor de vraag naar grondstoffen afneemt. Recycle elektrische producten volgens de ter plaatse geldende voorschriften. Nadere informatie is beschikbaar op www.2helpU.com.

SLIPEMASKIN FOR GIPSVEGGER

DWE7800

Gratulerer!
