DWE7800 - Levigatrice DEWALT - Manuale utente e istruzioni gratuiti
Trova gratuitamente il manuale del dispositivo DWE7800 DEWALT in formato PDF.
| Tipo di prodotto | Levigatrice per cartongesso |
| Marca | DeWalt |
| Modello | DWE7800 |
| Tensione di alimentazione | 230 V AC |
| Potenza utile | 450 W |
| Dimensioni del pattino di levigatura | 225 mm |
| Velocità di vibrazione (a vuoto) | 1200–2400 min⁻¹ |
| Peso | 4,3 kg |
| Livello di pressione sonora | 77 dB(A) |
| Livello di potenza sonora | 88 dB(A) |
| Valore di emissione di vibrazioni | <2,5 m/s² |
| Incertezza (vibrazioni) | 1,5 m/s² |
| Sistema di aspirazione polvere | Raccordo AirLock™ compatibile |
| Tipi di dischi di levigatura | Dischi adesivi da 225 mm |
| Regolazione della velocità | Rotella variatore (5 posizioni) |
| Interruttore | A cursore con funzione a regime continuo |
| Impugnatura principale | Impugnatura a tubo principale + impugnatura posteriore |
| Sicurezza | Protezione uditiva e oculare obbligatoria, messa a terra, RCD 30 mA raccomandato |
| Lubrificazione | Nessuna lubrificazione necessaria |
| Pulizia | Spazzola morbida non metallica o aspirapolvere; niente solventi |
| Accessori forniti | 1 x Raccordo AirLock (DWV9000-XJ), 1 x Manuale d'uso |
Domande frequenti - DWE7800 DEWALT
Domande degli utenti su DWE7800 DEWALT
0 domanda su questo apparecchio. Rispondi a quelle che conosci o fai la tua.
Fai una nuova domanda su questo apparecchio
Scarica le istruzioni per il tuo Levigatrice in formato PDF gratuitamente! Trova il tuo manuale DWE7800 - DEWALT e riprendi in mano il tuo dispositivo elettronico. In questa pagina sono pubblicati tutti i documenti necessari per l'utilizzo del tuo dispositivo. DWE7800 del marchio DEWALT.

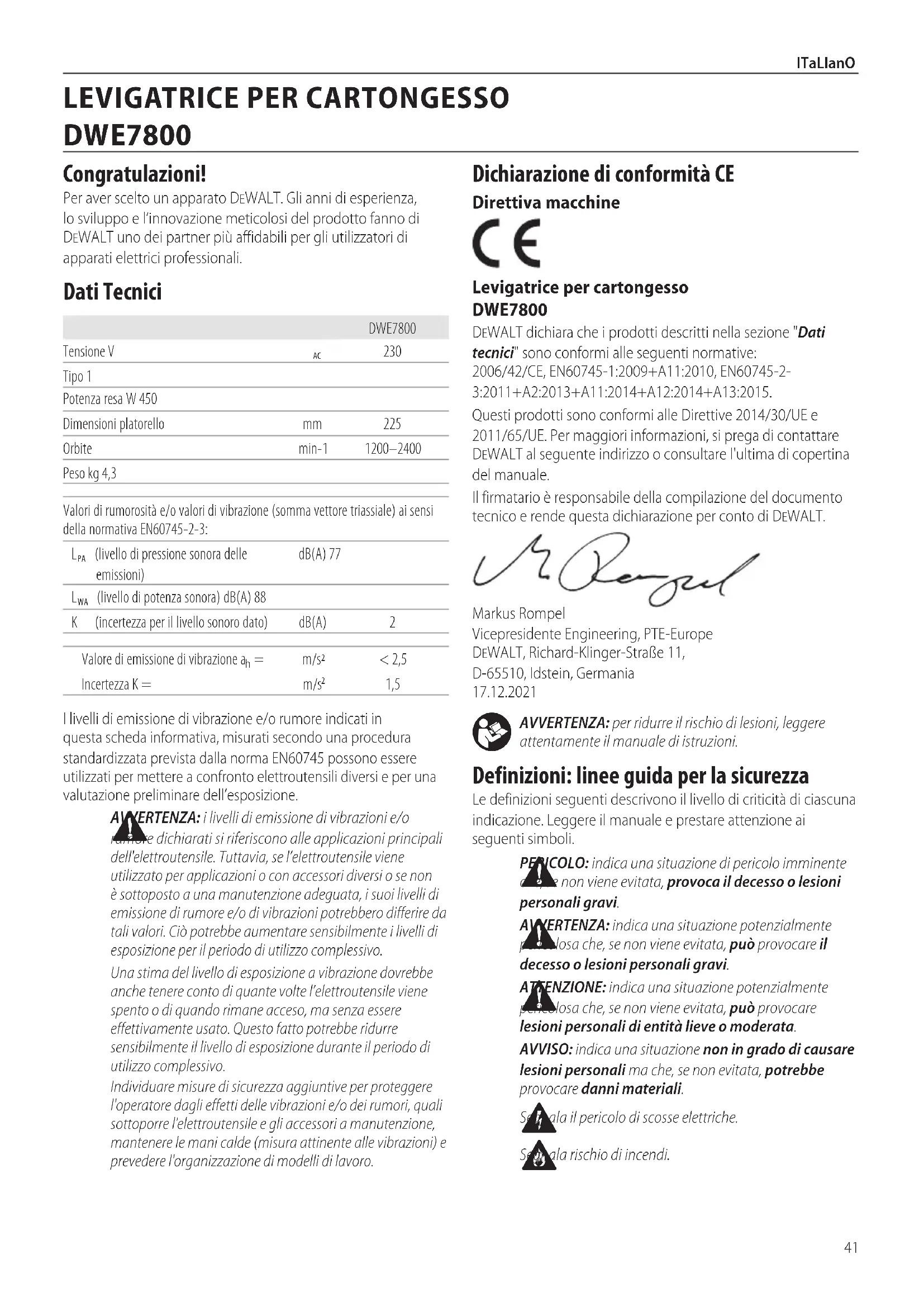

MANUALE UTENTE DWE7800 DEWALT
Italiano (tradotto dalle istruzioni originali) 41
Per aver scelto un apparato DEWALT. Gli anni di esperienza, lo sviluppo e l'innovazione meticolosi del prodotto fanno di DEWALT uno dei partner più affidabili per gli utilizzatori di apparati elettrici professionali.
Dati Tecnici
| DWE7800 | ||
| Tensione V | AC | 230 |
| Tipo 1 | ||
| Potenza resa W 450 | ||
| Dimensioni platorello | mm | 225 |
| Orbite | min-1 | 1200–2400 |
| Peso kg 4,3 | ||
Valori di rumorosità e/o valori di vibrazione (somma vettore triassiale) ai sensi della normativa EN60745-2-3:
| L_PA (livello di pressione sonora delle emissioni) | dB(A) 77 | |
| L_WA (livello di potenza sonora) dB(A) 88 | ||
| K (incertezza per il livello sonoro dato) | dB(A) | 2 |
| Valore di emissione di vibrazione a_h = | m/s2 | <2,5 |
| Incertezza K = | m/s2 | 1,5 |
I livelli di emissione di vibrazione e/o rumore indicati in questa scheda informativa, misurati secondo una procedura standardizzata prevista dalla norma EN60745 possono essere utilizzati per mettere a confronto elettroutensili diversi e per una valutazione preliminare dell'esposizione.
AVERTENZA: i livelli di emissione di vibrazioni e/o rumore dichiarati si riferiscono alle applicazioni principali dell'elettroutensile. Tuttavia, se l'elettroutensile viene utilizzato per applicazioni o con accessori diversi o se non è sottoposto a una manutenzione adeguata, i suoi livelli di emissione di rumore e/o di vibrazioni potrebbero differire da tali valori. Ciò potrebbe aumentare sensibilmente i livelli di esposizione per il periodo di utilizzo complessivo. Una stima del livello di esposizione a vibrazione dovrebbe anche tenere conto di quante volte l'elettroutensile viene spento o di quando rimane acceso, ma senza essere effettivamente usato. Questo fatto potrebbe ridurre sensibilmente il livello di esposizione durante il periodo di utilizzo complessivo.
Individuare misure di sicurezza aggiuntive per proteggere l'operatore dagli effetti delle vibrazioni e/o dei rumori, quali sottoporre l'elettroutensile e gli accessori a manutenzione, mantenere le mani calde (misura attinente alle vibrazioni) e prevedere l'organizzazione di modelli di lavoro.
Dichiarazione di conformità CE Direttiva macchine
Levigatrice per cartongesso DWE7800
DEWALT dichiara che i prodotti descritti nella sezione "Dati tecnici" sono conformi alle seguenti normative:
2006/42/CE, EN60745-1:2009+A11:2010, EN60745-2-
3:2011+A2:2013+A11:2014+A12:2014+A13:2015.
Questi prodotti sono conformi alle Direttive 2014/30/UE e 2011/65/UE. Per maggiori informazioni, si prega di contattare DEWALT al seguente indirizzo o consultare l'ultima di copertina del manuale.
Il firmatario è responsabile della compilazione del documento tecnico e rende questa dichiarazione per conto di DEWALT.
AVVERTENZA: per ridurre il rischio di lesioni, leggere attentamente il manuale di istruzioni.
Definizioni: linee guida per la sicurezza
Le definizioni seguenti descrivono il livello di criticità di ciascuna indicazione. Leggere il manuale e prestare attenzione ai seguenti simboli.
PERICOLO: indica una situazione di pericolo imminente d'oppe non viene evitata, provoca il decesso o lesioni personali gravi.
AI WERTENZA: indica una situazione potenzialmente p -losa che, se non viene evitata, può provocare il decesso o lesioni personali gravi.
ATTENZIONE: indica una situazione potenzialmente peneclosa che, se non viene evitata, può provocare lesioni personali di entità lieve o moderata.
AVVISO: indica una situazione non in grado di causare lesioni personali ma che, se non evitata, potrebbe provocare danni materiali.
Se riala il pericolo di scosse elettriche.
Seva ala rischio di incendi.
AVVERTENZE GENERALI DI SICUREZZA PER APPARATI ELETTRICI
AVVERTENZA: leggere attentamente tutte le costenze, istruzioni, illustrazioni e specifiche
fornite con l'apparato. La mancata osservanza delle istruzioni seguenti può dar luogo a scossa elettrica, incendio e/o lesioni gravi.
CONSERVARE LE AVVERTENZE E LE ISTRUZIONI PER RIFERIMENTI FUTURI
Il termine "apparato elettrico" utilizzato nelle avvertenze fa riferimento sia agli apparati alimentati a corrente (con cavo elettrico), sia a quelli a batteria (senza cavo).
1) Sicurezza Dell'area di Lavoro
a) Mantenere l'area di lavoro pulita e ben illuminata.
Gli ambienti disordinati o scarsamente illuminati
favoriscono gli incidenti.
b) Non azionare gli apparati in ambienti con atmosfera esplosiva, come quelli in presenza di liquidi, gas o polveri infiammabili. Gli apparati elettrici creano scintille che possono incendiare le polveri o i fumi.
c) Durante l'uso di un apparato elettrico, tenere lontani i bambini e chiunque si trovi nelle vicinanze. Le distrazioni possono provocare la perdita di controllo.
2) Sicurezza Elettrica
a) Le spine dell'apparato elettrico devono essere adatte alla presa di alimentazione. Non modificare la spina in alcun modo. Non collegare un adattatore alla spina di un apparato elettrico dotato di scarico a terra. Per ridurre il rischio di scossa elettrica evitare di modificare le spine e utilizzare sempre le prese appropriate.
b) Evitare il contatto con superfici collegate con la terra, quali tubature, termosifoni, fornelli e frigoriferi. Se il proprio corpo è collegato con la terra, il rischio di scossa elettrica aumenta.
c) Non esporre gli apparati elettrici alla pioggia o all'umidità. Se l'acqua entra nell'apparato elettrico aumenta il rischio di scossa elettrica.
d) Non utilizzare il cavo elettrico in modo improprio. Non utilizzare mai il cavo per spostare, tirare o scollegare l'apparato elettrico. Tenere il cavo elettrico lontano da fonti di calore, olio, bordi taglienti o parti in movimento. Se il cavo è danneggiato o impigliato, il rischio di scossa elettrica aumenta.
e) Quando l'apparato elettrico viene impiegato all'aperto, utilizzare unicamente cavi di prolunga previsti per esterni. L'uso di un cavo elettrico adatto ad ambienti esterni riduce il rischio di scossa elettrica.
f) Se è non è possibile evitare l'uso di un apparato elettrico in ambienti umidi, usare una fonte di corrente protetta da un interruttore differenziale (salvavita). L'uso di un interruttore differenziale riduce il rischio di scossa elettrica.
3) Sicurezza Personale
a) Quando si utilizza un apparato elettrico evitare di distrarsi. Prestare attenzione a quello che si sta facendo e utilizzare il buon senso. Non utilizzare l'apparato elettrico quando si è stanchi o sotto l'effetto di droghe, alcool o medicinali. Un solo attimo di distrazione durante l'uso di tali apparati potrebbe provocare gravi lesioni personali.
b) Indossare abbigliamento di protezione adeguato. Utilizzare sempre protezioni oculari. L'uso di abbigliamento di protezione quali mascherine antipolvere, scarpe antinfortunistiche antiscivolo, caschi di sicurezza o protezioni uditive, in condizioni opportune consente di ridurre le lesioni personali.
c) Evitare avvii involontari. Assicurarsi che l'interruttore sia in posizione di spento prima inserire l'alimentazione elettrica e/o il blocco batteria e prima di afferrare o trasportare l'apparato. Il trasporto di apparati elettrici tenendo il dito sull'interruttore o quando sono collegati alla rete elettrica con l'interruttore nella posizione di acceso provoca incidenti.
d) Prima di accendere l'apparato elettrico, rimuovere eventuali chiavi o utensili di regolazione. Un utensile di regolazione o una chiave fissati su una parte rotante dell'apparato elettrico possono provocare lesioni personali.
e) Non sporgersi. Mantenere sempre una buona stabilità al suolo ed equilibrio. Ciò consente un migliore controllo dell'apparato nelle situazioni impreviste.
f) Indossare vestiario adeguato. Non indossare abiti lenti o gioielli. Tenere capelli, vestiti e guanti lontano dalle parti in movimento. Abiti lenti, gioielli o capelli lunghi possono impigliarsi nelle parti in movimento.
g) Se i dispositivi sono forniti di collegamento con l'attrezzatura di aspirazione e raccolta delle polveri, assicurarsi che siano collegati e utilizzati correttamente. La raccolta delle polveri può ridurre i pericoli legati a queste ultime.
h) Non lasciare che la familiarità acquisita dall'uso frequente degli utensili induca a cedere alla tentazione di ignorare i principi di utilizzo sicuro degli stessi. Un'azione imprudente potrebbe provocare lesioni gravi in una frazione di secondo.
4) Uso e Manutenzione Dell'apparato Elettrico
a) Non forzare l'apparato. Utilizzare un apparato adatto al lavoro da eseguire. L'apparato lavora meglio e con maggior sicurezza se utilizzato secondo quanto è stato previsto.
b) Non utilizzare l'apparato se l'interruttore non permette l'accensione o lo spegnimento. Qualsiasi apparato elettrico che non possa essere controllato tramite l'interruttore è pericoloso e deve essere riparato.
c) Scollegare la spina dalla presa di corrente e/o la batteria dall'elettroutensile, se staccabile, prima di effettuare qualsiasi tipo di regolazione, cambiare gli
accessori o riporlo. Queste misure di sicurezza preventive riducono il rischio di azionare l'apparato accidentalmente.
d) Riporre gli apparati non utilizzati fuori dalla portata dei bambini ed evitarne l'uso da parte di persone che hanno poca familiarità con l'apparato elettrico e con le presenti istruzioni. Gli apparati elettrici sono pericolosi in mano a persone inesperte.
e) Eseguire una manutenzione adeguata degli apparati elettrici. Verificare il cattivo allineamento e inceppamento di parti mobili, la rottura di componenti e ogni altra condizione che possa influire sul funzionamento degli apparati. Se danneggiato, far riparare l'apparato elettrico prima dell'uso. Molti incidenti sono provocati da apparati elettrici su cui non è stata effettuata la corretta manutenzione.
f) Tenere gli utensili da taglio affiliati e puliti. La manutenzione corretta degli utensili da taglio con bordi affiliati riduce le probabilità di inceppamento e ne facilita il controllo.
g) Utilizzare l'apparato elettrico, gli accessori, le punte ecc., rispettando le presenti istruzioni e tenendo in considerazione le condizioni di funzionamento e il lavoro da eseguire. L'utilizzo dell'apparato elettrico per impieghi diversi da quelli previsti può provocare situazioni di pericolo.
h) Mantenere le impugnature e le superfici di presa asciutte, pulite e senza tracce di olio o grasso.
Impugnature e superfici di presa scivolose non consentono di maneggiare e controllare in modo sicuro l'utensile nel caso di imprevisti.
5) Assistenza
a) L'apparato elettrico deve essere riparato da personale qualificato, che utilizzi ricambi originali identici alle parti da sostituire. In questo modo viene garantita la sicurezza dell'apparato elettrico.
NORME SPECIFICHE DI SICUREZZA AGGIUNTIVE
Avvertenze di sicurezza comuni per operazioni di carteggiatura
a) Questo elettroutensile è stato progettato per essere utilizzato come levigatrice. Leggere tutte le avvertenze, istruzioni, illustrazioni e specifiche fornite con questo elettroutensile. La mancata osservanza delle istruzioni seguenti può dar luogo a scossa elettrica, incendio e/o lesioni gravi.
b) L'esecuzione di operazioni, come lucidatura, levigatura, spazzolatura metallica e taglio abrasivo non è consigliabile con questo elettroutensile.
L'esecuzione di operazioni per le quali l'elettroutensile non è stato progettato comporta dei rischi e può causare lesioni personali.
c) Non utilizzare accessori non progettati appositamente o non consigliati dal produttore per questo tipo di elettroutensile. Se un accessorio può essere collegato all'elettroutensile, questo non ne garantisce la sicurezza di utilizzo.
d) La velocità nominale dell'accessorio deve essere almeno pari a quella massima indicata sull'elettroutensile. Gli accessori fatti funzionare a una velocità superiore a quella nominale possono rompersi e disintegrarsi.
e) Il diametro esterno e lo spessore dell'accessorio devono rientrare nei valori della capacità nominale dell'elettroutensile. Non è possibile proteggere o controllare adeguatamente gli accessori di dimensioni errate.
f) L'attacco filettato degli accessori deve corrispondere alla filettatura del mandrino della smerigliatrice. Per gli accessori montati tramite flange, il foro dell'albero dell'accessorio deve corrispondere al diametro di posizionamento della flangia.
Gli accessori che non corrispondono alla struttura di montaggio dell'apparato non mantengono l'equilibrio, vibrano eccessivamente e possono causare la perdita di controllo.
g) Non usare accessori danneggiati. Prima di ogni utilizzo controllare gli accessori affinché sul disco abrasivo non vi siano scheggiature e lesioni, non siano presenti crepe o segni eccessivi di usura sul platorello, che le spazzole metalliche non abbiano filamenti metallici staccati o spezzati. Se l'elettroutensile o l'accessorio è caduto, verificare eventuali danni o installare un accessorio non danneggiato. Dopo aver ispezionato o installato un accessorio, verificare che l'operatore e le altre persone siano lontane dal piano dell'accessorio in rotazione e far girare a vuoto l'elettroutensile alla massima velocità per un minuto. Normalmente gli accessori danneggiati si rompono durante questa fase di verifica.
h) Usare dispositivi di protezione individuale. A seconda delle operazioni, utilizzare una maschera o occhiali di protezione. Se opportuno, indossare una mascherina antipolvere, protezioni per l'udito, guanti e un grembiule da lavoro in grado di arrestare frammenti abrasivi o di lavorazione di piccole dimensioni. Il dispositivo di protezione per gli occhi deve essere in grado di impedire ai detriti volanti generati da varie operazioni di raggiungere gli occhi. La maschera antipolvere o il respiratore devono essere in grado di filtrare le particelle generate dalle lavorazioni. L'esposizione prolungata a rumori di alta intensità può causare la perdita dell'udito.
i) Mantenere gli osservatori a una distanza di sicurezza dall'area di lavoro. Chiunque acceda alla zona di lavoro deve indossare dispositivi di protezione adeguati. Frammenti del pezzo in lavorazione o di un
accessorio rotto possono essere scagliati via e causare lesioni al di là dell'immediata area di lavoro.
j) Posizionare il cavo lontano dall'accessorio rotante.
In caso di perdita di controllo, il cavo può essere tagliato o impigliato e potrebbe avere una forza tale da trascinare la mano o il braccio dell'operatore verso l'accessorio in rotazione.
k) Non appoggiare mai l'elettroutensile finché l'accessorio non si sia completamente arrestato. L'accessorio in rotazione potrebbe fare presa sulla superficie e trascinare l'elettroutensile, facendone perdere il controllo.
1) Non azionare l'elettroutensile mentre lo si trasporta a fianco. Un contatto accidentale con l'accessorio in rotazione può farlo impigliare ai vestiti e trascinarlo verso il corpo dell'operatore.
m) Pulire regolarmente le prese d'aria dell'apparato. La ventola del motore può attirare la polvere all'interno dell'alloggiamento e l'accumulo eccessivo di metallo polverizzato può causare pericoli elettrici.
n) Non utilizzare l'elettroutensile vicino a materiali infiammabili. Le scintille possono far incendiare i materiali.
o) Non utilizzare accessori che richiedono refrigeranti liquidi. L'utilizzo di acqua o altri liquidi refrigeranti può provocare elettrocuzione o scosse elettriche.
ISTRUZIONI DI SICUREZZA AGGIUNTIVE PER TUTTE LE LAVORAZIONI
Contraccolpo e relative avvertenze
Il rimbalzo è una reazione improvvisa provocata da mole, platorelli, spazzole o qualsiasi altro accessorio in rotazione che rimanga pinzato o impigliato. Ciò provoca un arresto immediato dell'accessorio rotante che a sua volta provoca la perdita di controllo dell'apparato, che viene spinto nella direzione opposta rispetto alla rotazione dell'accessorio nel punto in cui è stato trattenuto.
Ad esempio, se un disco abrasivo è impigliato o pinzato dal pezzo da lavorare, il bordo della mola penetrato nel punto pinzato può scavare nel materiale e causare lo scavalcamento o il rimbalzo della mola. la mola può saltare sia verso l'operatore che in direzione opposta a secondo della direzione del movimento della mola nel punto pinzato. In queste condizioni è possibile che i dischi abrasivi si spezzino.
Il rimbalzo è il risultato di un uso sbagliato dell'apparato e/o di metodi o condizioni di lavoro scorretti e può essere evitato prendendo le appropriate precauzioni come descritto di seguito:
a) Mantenere una salda presa sull'apparato e scegliere una posizione per corpo e braccia che sia in grado di resistere alle forze di rimbalzo. Utilizzare sempre l'impugnatura ausiliaria, se presente, per offrire la massima resistenza al rimbalzo o alla reazione di coppia durante l'avviamento. L'operatore può frenare la
reazione di coppia o la forza di rimbalzo se vengono prese le precauzioni adatte.
b) Non porre mai le mani vicino l'accessorio rotante.
L'accessorio può rimbalzare sulle mani dell'operatore.
c) L'operatore non deve posizionarsi nel punto in cui si potrebbe dirigere l'apparato in caso di rimbalzo. Il rimbalzo spinge l'apparato nella direzione opposta al movimento del disco nel punto in cui si impiglia.
d) Prestare particolare attenzione quando si lavorano angoli, estremità appuntite ecc. Evitare di far rimbalzare o impigliare l'accessorio. Angoli, estremità appuntite o rimbalzi tendono a fare impigliare l'accessorio rotante e a causare la perdita di controllo o il rimbalzo dell'apparato.
e) Non collegare una lama da motosega per legno o una lama da sega dentata. Queste lame creano rimbalzi e perdita di controllo frequenti.
Ulteriori precauzioni di sicurezza riguardanti le operazioni di levigatura
a) Non utilizzare carta vetrata che sporga molto oltre il disco. Nella scelta della carta vetrata seguire i consigli del produttore. Una carta vetrata che sporga oltre il platorello di sabbiatura presenta il rischio di lacerazioni e può restare impigliata, strappare il disco o rimbalzare.
Istruzioni di sicurezza supplementari per levigatrici
AVERTENZA: il contatto o l'inalazione di polveri dei venti da lavori di levigatura possono risultare dannosi per la salute dell'operatore e degli eventuali astanti. Indossare una maschera antipolvere realizzata in modo specifico per proteggere contro la polvere e i fumi tossici e assicurare nel contempo la protezione del personale che si trova o che accede alla zona di lavoro.
AVERTENZA: usare quest'utensile in un'area ben data durante le operazioni di levigatura di metalli ferrosi. Non usare l'utensile in prossimità di polvere, gas o liquidi infiammabili. Le scintille o le particelle surriscaldate prodotte dalle spazzole del motore da smerigliatura o ad arco potrebbero incendiare i materiali combustibili.
AVERTENZA! non utilizzare il cassetto del filtro carpolvere o l'adattatore di aspirazione per riporre oggetti.
Levigatura di superfici verniciate
AVERTENZA: per le operazioni di asportazione delle vertriei dalle superfici attenersi alle indicazioni relative. Prestare particolare attenzione alle seguenti avvertenze.
- Ove possibile, raccogliere le polveri mediante un aspirapolvere.
- Prendere speciali precauzioni durante la levigatura di vernici a base di piombo:
- Non consentire l'accesso all'area di lavoro a bambini e donne in stato interessante. Tutte le
persone che entrano nell'area di lavoro devono indossare una maschera di protezione specifica per polveri ed esalazioni di pitture a base di piombo. Non mangiare, bere o fumare nell'area di lavoro.
- Predisporre per l'aspirazione in sicurezza delle particelle di polvere o di qualsiasi altro materiale residuo della lavorazione.
Rischi residui
ALWERTENZA: si raccomanda l'uso di un interruttore a nonziale salvavita con una corrente residua nominale di 30 mA o inferiore.
Malgrado l'applicazione delle principali regole di sicurezza e l'implementazione di dispositivi di sicurezza, alcuni rischi residui non possono essere evitati. Essi sono:
- Menomazioni uditive.
- Rischio di lesioni personali dovuti a particelle volatili.
- Rischio di bruciature causate da componenti che si arroventano durante l'uso.
- Rischio di lesioni personali causate dall'uso prolungato.
CONSERVARE QUESTE ISTRUZIONI
Sicurezza elettrica
Il motore elettrico è stato progettato per essere alimentato con un solo livello di tensione. La tensione di alimentazione elettrica fornita deve corrispondere al valore nominale indicato sulla targhetta.
Se il cavo di alimentazione dovesse essere danneggiato, dovrà essere riparato esclusivamente da DEWALT o da un centro di assistenza autorizzato.
Utilizzo di un cavo di prolunga
Se è necessario un cavo di prolunga, utilizzare un cavo di prolunga approvato a 3 anime adatto per l'ingresso di alimentazione di questo elettroutensile (vedere i Dati tecnici). La dimensione minima del conduttore è 1,5 mm²; la lunghezza massima è 30 m.
Se si utilizza un avvolgitore, estrarre il cavo per l'intera lunghezza.
Contenuto della confezione
La confezione contiene:
1 Levigatricepercartongesso
1 Connettore Airlock (DWV9000-XJ)
1 Manualediistruzioni
- Controllare se l'apparecchio, i componenti o gli accessori presentino danni che possano essersi verificati durante il trasporto.
- Prima di utilizzare il prodotto prendersi il tempo per leggere e comprendere a fondo questo manuale.
Riferimenti sull'apparato
Sull'apparato sono presenti i seguenti simboli:
Leggere il manuale d'istruzioni prima dell'uso.
Utilizzare protezioni acustiche.
Utilizzare protezioni oculari.
Posizione del codice data (Fig. A)
Il codice data di produzione 7 consiste in un anno a 4 cifre seguito da una settimana a 2 cifre ed è esteso da un codice di fabbrica a 2 cifre.
Descrizione (Fig. A)
AIWERTENZA: non modificare mai l'elettroutensile né cheva sua parte. Ne potrebbero derivare danni materiali o lesioni alle persone.
1 Interruttore ON/OFF a scorrimento
2 Selettore di controllo della velocità
3 Impugnatura principale
4 Tubo principale
5 Presa per aspirazione polveri
6 Platorello di levigatura
7 Codice data
Uso previsto
Questa levigatrice per cartongesso è progettata per applicazioni professionali di levigatura come costruzioni in cartongesso di soffitti e pareti, nonché per rimuovere vernice, rivestimenti, residui di carta da parati e intonaco sciolto.
Non utilizzarla in condizioni di umidità o in presenza di liquidi o gas infiammabili.
Questa levigatrice per cartongesso è un elettroutensile professionale.
Non consentire ai bambini di venire a contatto con l'apparecchio. L'uso di questo elettroutensile da parte di persone inesperte deve avvenire sotto sorveglianza.
- Bambini e infermi. Questo elettroutensile non è destinato all'uso da parte di bambini piccoli o persone inferme senza adeguata supervisione.
- Questo prodotto non è destinato all'uso da parte di persone di qualsiasi età con capacità fisiche, sensoriali o mentali ridotte, o prive di esperienza e conoscenza, a meno che siano sorvegliate da una persona responsabile della loro sicurezza. I bambini non devono mai essere lasciati da soli con questo prodotto.
ASSEMBLAGGIO E REGOLAZIONI
AVERTENZA: per ridurre il rischio di gravi lesioni personali, spegnere l'elettroutensile e staccare la spina dalla presa di corrente prima di eseguire qualsiasi regolazione o rimozione/installazione
di dotazioni o accessori. Un avvio accidentale può provocare lesioni alle persone.
Montaggio dei dischi di levigatura (Fig. B)
Questa DWE7800 levigatrice per cartongesso è progettata per l'uso con dischi di levigatura di 225 mm 8. I dischi di levigatura per il modello DWE7800 si fissano con il Velcro.
I dischi di levigatura raccomandati sono disponibili a un costo aggiuntivo presso il proprio rivenditore o centro di assistenza autorizzato DEWALT di zona.
Per fissare il disco di levigatura al platorello (Fig. B)
- Capovolgere la levigatrice in modo che il platorello 6 sia rivolto verso l'alto.
- Rimuovere la polvere dalla parte anteriore del platorello.
- Tenere il platorello con una mano per impedirne la rotazione.
- Con l'altra mano, allineare centrare e posizionare il disco di levigatura 8 direttamente sopra il platorello. Se si utilizzano dischi abrasivi di carta, assicurarsi che i fori di ventilazione nel disco abrasivo siano allineati ai fori di ventilazione nel platorello.
Interruttore ON/OFF (Fig. C)
ATTENZIONE: stringere saldamente l'impugnatura le e il corpo dell'apparato per mantenere il controllo all'avvio e durante l'utilizzo fino a quando la mola o l'accessorio non sia completamente fermo. Assicurarsi che la mola sia completamente ferma prima di appoggiare l'apparato.
nOTa: per ridurre i movimenti imprevisti, non accendere o spegnere l'apparato mentre è in funzione. Far girare la smerigliatrice alla massima velocitr prima di toccare la superficie da lavorare. Sollevare l'apparato dalla superficie prima di spegnerlo. Attendere che la rotazione dell'apparato sia terminata prima di appoggiarlo.
AVERTENZA: prima di collegare l'apparato a una presa da presente, assicurarsi che l'interruttore ON/OFF sia nella posizione di spegnimento premendo la parte posteriore dell'interruttore e rilasciando. Assicurarsi che l'interruttore ON/OFF sia nella posizione di spegnimento come descritto di sopra dopo qualsiasi interruzione di corrente all'apparato, come l'attivazione di un salvavita, lo scatto di un interruttore differenziale, lo scollegamento accidentale o un black-out.
Per avviare l'apparato, far scorrere l'interruttore ON/OFF 1 verso la parte anteriore dell'apparato. Per arrestare l'apparato, rilasciare l'interruttore ON/OFF.
Per il funzionamento continuo, far scorrere l'interruttore ON/OFF verso la parte anteriore dell'apparato e premere la parte anteriore dell'interruttore verso l'interno. Per arrestare la modalità di funzionamento continuo dell'apparato, premere la parte posteriore dell'interruttore ON/OFF e rilasciare.
Selettore di controllo della velocità (Fig. A)
La DWE7800 levigatrice è dotata di un selettore di controllo della velocità variabile. Regolare la velocità ruotando la manopola del selettore 2. Sulla manopola sono indicati i numeri da "1" a "5". L'impostazione "1" corrisponde alla velocità minima (circa 1200 giri/min) e l'impostazione "5" alla velocità massima (circa 2400 giri/min).
Utilizzare le velocità più alte per un'asportazione rapida del materiale e quelle più basse per ridurre la velocità di asportazione assicurando un controllo più preciso.
Bordo inferiore a spazzola (Fig. B)
Un bordo inferiore a spazzola 9 circonda il platorello della levigatrice DWE7800. Esso serve per due scopi:
- si estende sotto la superficie del platorello evitando che il disco abrasivo "scavi" la superficie di lavoro;
- aiuta a contenere la polvere di cartongesso finché non viene rimossa dal dispositivo di aspirazione.
Se il bordo inferiore dovesse essere danneggiato o eccessivamente usurato dovrà essere sostituito da un centro di assistenza autorizzato DEWALT.
Fissaggio di un dispositivo di aspirazione delle polveri compatibile per attacco AirLock™ (Fig. D)
Questa levigatrice per cartongesso è compatibile con il sistema di connessione AirLock™ di DEWALT. Il sistema AirLock™ consente una connessione rapida e sicura tra il connettore AirLock™ 10 e la presa per aspirazione polveri della levigatrice 5.
- Assicurarsi che il collare sul connettore AirLock™ sia nella posizione di sblocco. (Fare riferimento alla Fig. D.) Allineare le tacche 11 sul collare e il connettore AirLock™ come indicato, per le posizioni di sblocco e di blocco.
- Spingere il connettore AirLock™ sul punto di raccordo dell'adattatore.
- Ruotare il collare alla posizione di blocco.
nOTa: i cuscinetti a sfera all'interno del collare si agganciano alla fessura e fissano il connettore. Ora la troncatrice radiale è saldamente collegata al dispositivo di aspirazioni delle polveri.
nOTa: il manicotto della presa per aspirazione polveri può essere rimosso se è danneggiato e sostituito dall'utilizzatore. Il manicotto è disponibile come accessorio opzionale e può essere sostituito utilizzando un cacciavite.
UTILIZZO
Istruzioni per l'uso
AVERTENZA: attenersi sempre alle istruzioni di sicurezza e normative in vigore.
AVVERTENZA: per ridurre il rischio di gravi lesioni personali, spegnere l'apparato e scollegarlo dall'alimentazione prima di eseguire qualsiasi regolazione o rimozione/installazione di dotazioni o accessori. Un avvio accidentale può causare lesioni.
Posizionamento corretto delle mani (Fig. E)
AVERTENZA: per ridurre il rischio di gravi lesioni alle persone, tenere SEMPRE le mani nella posizione corretta, come illustrato in figura.
AIVERTENZA: per ridurre il rischio di gravi lesioni alle persone, mantenere SEMPRE una presa sicura allo scopo di prevenire reazioni improvvisse dell'elettroutensile.
La posizione corretta delle mani richiede una mano sull'impugnatura principale 3 e l'altra mano sul tubo principale 4.
Levigatura di cartongesso (Fig. E)
AVERTENZA: per ridurre il rischio di lesioni personali, i non sare SEMPRE una maschera anti-polvere omologata per "polvere e nebulizzazioni" e collegare la levigatrice per cartongesso a un aspiratore di polvere adatto.
La levigatrice per cartongesso è dotata di una testa di levigatura articolata. La testa è orientabile in più direzioni, dimodoché il platorello possa conformarsi alla superficie in lavorazione. Questa azione consente di levigare la parte superiore, intermedia e inferiore dei giunti di pareti e soffitti senza cambiare posizione.
- Accendere l'aspiratore (I).
- Accendere la levigatrice per cartongesso.
- Appoggiare con delicatezza la levigatrice per cartongesso contro la superficie di lavoro. Applicare una pressione sufficiente per allineare la testa di levigatura con la superficie di lavoro.
- Applicare una pressione aggiuntiva per agganciare il platorello alla superficie di lavoro. Passare con la levigatrice più volte negli stessi punti per rendere liscio il composto di cartongesso fino a ottenere un risultato simile a quello ottenuto con una stecca per lisciare.
- Applicare SOLO una pressione sufficiente a mantenere il platorello aderente al lavoro.
- Mantenere la levigatrice in costante movimento mentre il platorello è a contatto con la superficie di lavoro. Procedere compiendo un movimento costante e ampio da un lato all'altro. Una pressione eccessiva, l'arresto della levigatrice in un punto o il movimento irregolare possono causare segni circolari e irregolarità inaccettabili sulla superficie di lavoro.
nOTa: non permettere che il platorello che gira venga a contatto con sporgenze taglienti. Il contatto con oggetti sporgenti (chiodi, viti, scatole elettriche, ecc.) può danneggiare gravemente il platorello.
Precauzioni da prendere durante la verniciatura di superfici verniciate
La levigatura di vernici a base di piombo NON è CONSIGLIATA per via delle difficoltà che presenta il controllo delle polveri contaminate. I bambini e le donne in stato interessante sono i soggetti più a rischio di avvelenamento da piombo.
Siccome è difficile determinare se una vernice contiene piombo senza un'analisi chimica, consigliamo di attenersi alle seguenti precauzioni per la levigatura di superfici verniciate:
1. slcUREZZa PERsOnaLE
- Laddove vengano effettuate operazioni di levigatura di vernici, non consentire l'accesso all'area di lavoro a bambini e donne in stato interessante finché tutte le operazioni di pulizia non saranno completate.
- Tutte le persone che entrano nell'area di lavoro devono indossare una maschera anti-polvere o un respiratore. Il filtro deve essere sostituito ogni giorno o ogniquivalvolta il soggetto presenti difficoltà respiratorie. Consultare il proprio rivenditore locale per una maschera anti-polvere appropriata omologata NIOSH.
- NON MANGIARE, BERE o FUMARE nell'area di lavoro per impedire l'ingestione di particelle di vernice contaminata. Gli operai devono lavarsi e cambiarsi PRIMA di mangiare, bere o fumare. Non lasciare residui di cibi, bevande o fumo nell'area di lavoro, dove è possibile che si accumuli la polvere.
2. slcUREZZa aMBIEnTaLE
- La vernice deve essere rimossa in modo tale da minimizzare la quantità di polvere generata.
- Le aree dove vengono effettuate operazioni di asportazione della vernice devono essere sigillate con rivestimenti in plastica dello spessore di 4 mil.
- La levigatura deve essere eseguita in modo tale da ridurre le tracce di polvere di vernice al di fuori dell'area di lavoro.
3. PULIZIa E sMaLTIMEnTO
- È necessario aspirare e pulire accuratamente ogni giorno tutte le superfici nell'area di lavoro per tutta la durata del progetto di levigatura. I sacchetti del filtro dell'aspirapolvere devono essere cambiati regolarmente.
- Gli stracci utilizzati durante la lavorazione devono essere raccolti e smaltiti insieme ai residui della polvere o a qualsiasi altro detrito prodotto dall'asportazione. Tali residui devono essere riposti in contenitori di scarto sigillati e smaltiti tramite le regolari procedure di raccolta dei rifiuti. Durante le operazioni di pulizia, è necessario tenere i bambini e le donne in stato interessante lontano dall'area di lavoro.
- Tutti i giocattoli, i mobili lavabili e gli utensili utilizzati dai bambini devono essere lavati accuratamente prima di essere riutilizzati.
MANUTENZIONE
Questo apparato è stato progettato per funzionare a lungo con una manutenzione minima. Per avere prestazioni sempre soddisfacenti occorre avere cura dell'apparato e sottoporlo a pulizia periodica.
AWERTENZA: per ridurre il rischio di gravi lesioni personali, spegnere l'apparato e scollegarlo dall'alimentazione prima di eseguire qualsiasi regolazione o rimozione/installazione di dotazioni o accessori. Un avvio accidentale può causare lesioni.
Lubrificazione
L'apparato non richiede alcuna ulteriore lubrificazione.
Pulizia
ALBERTENZA: pericolo di scosse elettriche e rischio meccanico. Scollegare l'apparecchio dalla sorgente di alimentazione elettrica prima di procedere alla pulizia.
AIVERTENZA: per garantire un funzionamento sicuro ed efficiente, mantenere sempre puliti l'apparecchio e le feritoie di ventilazione.
AVERTENZA: non utilizzare mai solventi o altri prodotti e i aggressivi per pulire le parti non metalliche dell'utensile. Queste sostanze chimiche rischiano di indebolire i materiali di cui sono fatte tali parti; usare un panno inumidito solo con acqua e detergente neutro. Non lasciare che penetri del liquido all'interno dell'utensile e non immergere alcuno dei suoi componenti direttamente in un liquido.
Le feritoie di ventilazione possono essere pulite con uno spazzolino asciutto e morbido di materiale non metallico e/o con un aspirapolvere adatto. Non utilizzare acqua o soluzioni detergenti. Indossare occhiali di protezione e una mascherina antipolvere omologati.
Accessori opzionali
AVERTENZA: poiché accessori diversi da quelli offerti a WALT non sono stati testati con questo prodotto, l'utilizzo di tali accessori potrebbe essere pericoloso. Per ridurre il rischio di lesioni alle persone, utilizzare soltanto gli accessori raccomandati da DEWALT per questo elettroutensile utilizzare gli accessori consigliati da.
Rivolgersi al proprio rivenditore per ulteriori informazioni sugli accessori più adatti.
Conservazione
- Spegnere l'apparato.
- Conservare i prodotti sempre scollegati dall'alimentazione!
- Conservare l'apparato in un luogo il più possibile fresco e asciutto.
- Riporre l'apparato in un luogo inaccessibile da bambini e persone non autorizzate.
- Non posizionare l'elettroutensile con la testa di levigatura abbassata: posizionarlo sempre sul pavimento in modo che sia su un lato con l'anello della spazzola rivolto verso il basso. Altrimenti, il cuscinetto di levigatura potrebbe deformarsi.
- Prima di utilizzare l'elettroutensile dopo lunghi periodi di inutilizzo controllare che non sia danneggiato.
Trasporto
ATTENZIONE: avvio accidentale durante il trasporto!
- Trasportare i prodotti sempre scollegati dall'alimentazione!
- Prima di trasportare l'elettroutensile controllare che non sia danneggiato.
Tutela dell'ambiente
Raccolta differenziata. I prodotti contrassegnati con questo simbolo non devono essere smaltiti insieme ai normali rifiuti domestici.
I prodotti contengono materiali che possono essere recuperati e riciclati, riducendo la domanda di materie prime. Riciclare i prodotti elettrici attenendosi alle disposizioni locali vigenti. Ulteriori informazioni sono disponibili online all'indirizzo www.2helpU.com.
