Type de produit	Alçıpan zımpara makinesi
Marque	DeWalt
Modèle	DWE7800
Tension d'alimentation	230 V AC
Puissance utile	450 W
Taille du patin de ponçage	225 mm
Vitesse de vibration (à vide)	1200–2400 dak⁻¹
Poids	4,3 kg
Niveau de pression sonore	77 dB(A)
Niveau de puissance sonore	88 dB(A)
Valeur d'émission de vibrations	<2,5 m/s²
Incertitude (vibrations)	1,5 m/s²
Système d'extraction de poussière	AirLock™ uyumlu bağlantı
Types de disques de ponçage	225 mm cırt cırtlı zımpara diskleri
Réglage de vitesse	Hız ayar düğmesi (5 kademe)
Interrupteur	Kaydırmalı anahtar, sürekli çalışma özelliği
Poignée principale	Ana boru tipi tutamak + arka tutamak
Sécurité	İşitme ve göz koruması zorunludur, topraklama, 30 mA RCD önerilir
Lubrification	Yağlama gerektirmez
Nettoyage	Metalik olmayan yumuşak fırça veya elektrikli süpürge; solvent kullanmayın
Accessoires fournis	1 x AirLock Bağlantısı (DWV9000-XJ), 1 x Kullanım Kılavuzu

Sık sorulan sorular - DWE7800 DEWALT

DWE7800'e zımpara diski nasıl takılır?

Zımparayı ters çevirin, böylece taban yukarı bakar. Taban yüzeyini temizleyin. Tabanı dönmesini önlemek için bir elinizle tutun, ardından 225 mm cırt cırtlı zımpara diskini delikleri hizalayarak tabana ortalanmış şekilde yerleştirin.

Zımpara hızı nasıl ayarlanır?

Alet üzerindeki hız ayar düğmesini kullanın. Ayarlar, hassas çalışma için '1' (yaklaşık 1200 dev/dak) ile hızlı malzeme çıkarma için '5' (yaklaşık 2400 dev/dak) arasında değişir.

DWE7800'ü elektrikli süpürge ile kullanabilir miyim?

Evet, zımpara DEWALT AirLock™ sistemi ile uyumludur. AirLock konektörünü zımparanın toz emme bağlantısına takın, ardından kilitleme konumuna getirmek için halkayı çevirin. Elektrikli süpürge zımparadan önce açılmalıdır.

Zımpara bakımı nasıl yapılır?

Alet yağlama gerektirmez. Temizlik için aleti fişten çekin ve havalandırma yuvalarını temizlemek için metalik olmayan yumuşak bir fırça veya elektrikli süpürge kullanın. Asla solvent kullanmayın. Fırça tipi eteği düzenli olarak temizleyin.

Hangi tür diskleri kullanabilirim?

Sadece DEWALT tarafından önerilen 225 mm cırt cırtlı zımpara diskleri kullanın. Aşırı boyuttaki diskler kazalara neden olabilir.

Zımpara başlığı mafsallı mı?

Evet, DWE7800'ün zımpara başlığı çalışma yüzeyine uyum sağlamak için çeşitli yönlerde dönebilir, bu da pozisyon değiştirmeden duvarların veya tavanların üst, orta ve alt kısımlarını kolayca zımparalamanızı sağlar.

Hangi güvenlik önlemlerini almalıyım?

Her zaman göz ve işitme koruması kullanın. Onaylı bir toz maskesi ve elektrikli süpürge kullanın. İyi havalandırılan bir alanda çalışın. Elektrik güvenliği talimatlarına uyun (30 mA RCD) ve nemli ortamda kullanmayın.

Fırça tipi etek nasıl değiştirilir?

Tabanı çevreleyen fırça tipi etek, hasar görmüş veya aşırı aşınmışsa, yetkili bir DEWALT servis merkezi tarafından değiştirilmelidir.

Güç kablosu hasar görürse ne yapmalıyım?

Hasar görmüş güç kablosu, elektrik riskini önlemek için yalnızca DEWALT veya yetkili bir servis sağlayıcı tarafından değiştirilmelidir.

Zımpara nasıl saklanır?

Aleti kapatın ve fişten çekin. Kuru ve serin bir yerde, çocukların erişemeyeceği şekilde saklayın. Zımparayı asla zımpara başlığı aşağı bakacak şekilde koymayın; tabanın deformasyonunu önlemek için fırça halkası aşağı bakacak şekilde yan tarafına koyun.

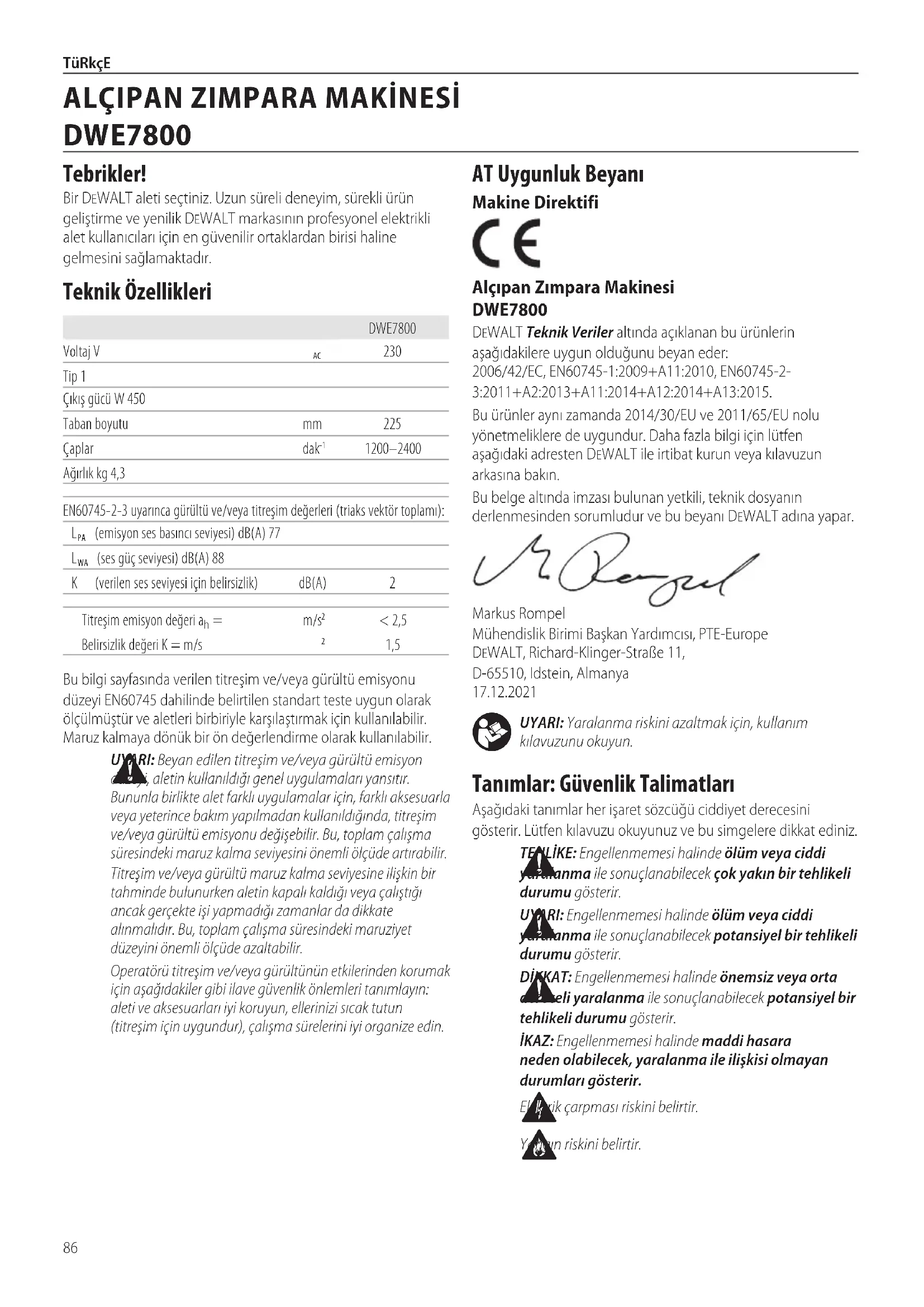

KULLANIM KILAVUZU DWE7800 DEWALT

Türkçe (orijinal talimatlardan çevrilmiştir) 86

Bir DEWALT aleti seçtiniz. Uzun süreli deneyim, sürekli ürün geliştirme ve yenilik DEWALT markasının profesyonel elektrikli alet kullanıcıları için en güvenilir ortaklardan birisi haline gelmesini sağlamaktadır.

Teknik Özellikleri

		DWE7800
Voltaj V	AC	230
Tip 1
Çıkış gücü W 450
Taban boyutu	mm	225
Çaplar	dak ^-1	1200–2400
Ağırlık kg 4,3

EN60745-2-3 uyarınca gürültü ve/veya titreşim değerleri (triaks vektör toplami):
L_PA (emisyon ses basıncı seviyesi) dB(A) 77
L_WA (ses güç seviyesi) dB(A) 88
K (verilen ses seviyesi için belirsizlik)	dB(A)	2
Titreşim emisyon değeri a_h =	m/s ^2	<2,5
Belirsizlik değeri K = m/s	^2	1,5

Bu bilgi sayfasında verilen titreşim ve/veya gürültü emisyonu düzeyi EN60745 dahilinde belirtilen standart teste uygun olarak ölçülmüştür ve aletleri birbiriyle karşılaştırmak için kullanılabilir. Maruz kalmaya dönük bir ön değerlendirme olarak kullanılabilir.

UYARI: Beyan edilen titreşim ve/veya gürültü emisyon da reşli, aletin kullanıldığı genel uygulamaları yansıtır. Bununla birlikte alet farklı uygulamalar için, farklı aksesuarla veya yeterince bakım yapılmadan kullanıldığında, titreşim ve/veya gürültü emisyonu değişebilir. Bu, toplam çalışma süresindeki maruz kalma seviyesini önemli ölçüde artırabilir. Titreşim ve/veya gürültü maruz kalma seviyesine ilişkin bir tahminde bulunurken aletin kapalı kaldığı veya çalıştığı ancak gerçekte işi yapmadığı zamanlar da dikkate alınmalıdır. Bu, toplam çalışma süresindeki maruziyet düzeyini önemli ölçüde azaltabilir.

Operatörü titreşim ve/veya gürültünün etkilerinden korumak için aşağıdakişikiler gibi ilave güvenlik önlemleri tanımlayın: aleti ve aksesuarları iyi koruyun, ellerinizi sıcak tutun (titreşim için uygundur), çalışma sürelerini iyi organize edin.

AT Uygunluk Beyani

Makine Direktifi

Alçıpan Zımpara Makinesi DWE7800

DEWALT Teknik Veriler altında açıklanan bu ürünlerin aşağıdaki dilere uygun olduğunu beyan eder:

2006/42/EC, EN60745-1:2009+A11:2010, EN60745-2-

3:2011+A2:2013+A11:2014+A12:2014+A13:2015.

Bu ürünler aynı zamanda 2014/30/EU ve 2011/65/EU nolu yönetmeliklere de uygundur. Daha fazla bilgi için lütfen aşağıdaki adresten DEWALT ile irtibat kurun veya kılavuzun arkasına bakın.

Bu belge altında imzası bulunan yetkili, teknik dosyanın derlenmesinden sorumludur ve bu beyanı DEWALT adına yapar.

Mühendislik Birimi Başkan Yardımcısı, PTE-Europe DEWALT, Richard-Klinger-Straße 11,

D-65510, Idstein, Almanya

17.12.2021

UYARI: Yaralanma riskini azaltmak için, kullanım kılavuzunu okuyun.

Tanımlar: Güvenlik Talimatları

Aşağıdaki tanımlar her işaret sözcüğü ciddiyet derecesini gösterir. Lütfen kılavuzu okuyunuz ve bu simgelere dikkat ediniz.

TEKLIKE: Engellenmemesi halinde ölüm veya ciddi yarlanma ile sonuçlanabilecek çok yakın bir tehlikeli durumu gösterir.

UVIRI: Engellenmemesi halinde ölüm veya ciddi yarlanma ile sonuçlanabilecek potansiyel bir tehlikeli durumu gösterir.

DIKKAT: Engellenmemesi halinde önemsiz veya orta dali yaralanma ile sonuçlanabileceği potansiyel bir tehlikeli durumu gösterir.

İKAZ: Engellenmemesi halinde maddi hasara neden olabilecek, yaralanma ile ilişkisi olmayan durumları gösterir.

Elrik çarpması riskini belirtir.

Youn riskini belirtir.

ELEKTRIKLI EL ALETLERI İÇIN GENEL GÜVENLIK TALIMATLARI

UYARI: Bu elektrikli aletle verilen tüm güvenlik uyarlarını, talimatları, resimleri ve teknik özellikleri okuyun. Aşağıda listelenen tüm talimatlara uyulmaması elektrik çarpmasına, yangına ve/veya ciddi yaralanmalara neden olabilir.

BÜTÜN UYARI VE GÜVENLİKTALİMATLARINI İLERİDE BAKMAK ÜZERE SAKLAYIN

Uyanlarda yer alan «elektrikli alet» terimi şebeke elektriğiyle (kablolu) veya akü/pille (şarjlı) çalışan elektrikli aletinizi ifade etmektedir.

1) Çalışma alanının Güvenlığı

a) Çalışma alanını temiz ve aydınlık tutun. Karışık ve karanlık alanlar kazaya davetiye çıkartır.
b) Elektrikli aletleri, yanıcı sıvılar, gazlar ve tozların bulunduğu yerler gibi yanıcı ortamlarda çalıştırmayın. Elektrikli aletler, toz veya dumanları ateşleyebilecek kıvılcımlar çıkartır.
c) Bir elektrikli aleti çalıştırırken çocuklardan ve etraftaki kişilerden uzak tutun. Dikkatinizi dağılıcı şeyler kontrolü kaybetmenize neden olabilir.

2) Elektrik Güvenlığı

a) Elektrikli aletlerin fisleri prizlere uygun olmalıdır. Fis üzerinde kesinlikle hiçbir değişiklik yapmayın. Topraklı elektrikli aletlerde hiçbir adaptör fişi kullanmayın. Değiştirilmemiş fisler ve uygun prizler elektrik çarpması riskini azaltacaktır.
b) Borular, radyatörler, ocaklar ve buzdolapları gibi topraklanmamış yüzeylerle vücut temasından kaçının. Vücudunuzun topraklanması halinde yüksek bir elektrik çarpması riski vardır.
c) Elektrikli aletleri yağmura maruz bırakmayın veya ıslatmayın. Elektrikli alete su girmesi elektrik çarpması riskini arttıracaktır.
d) Elektrik kablosunu uygun olmayan amaçlarla kullanmayın. Elektrikli aleti kesinlikle kablosundan tutarak taşımayın, çekmeyin veya prizden çıkartmayın. Kabloyu sıcakın, yağdan, keskin kenarlardan veya hareketli parçalardan uzak tutun. Hasarlı veya dolaşmış kablolar elektrik çarpması riskini arttırır.
e) Elektrikli bir aleti açık havada çalıştırıyorsanız, açık havada kullanıma uygun bir uzatma kablosu kullanın. Açık havada kullanıma uygun bir kablonun kullanılması elektrik çarpması riskini azaltır.
f) Eğer bir elektrikli aletin nemli bir bölgede çalıştırılması zorunluysa, bir artık akım aygıtı (RCD) korumalı bir kaynak kullanın. Bir RCD kullanılması elektrik şoku riskini azaltır.

3) Kışisel Güvenlık

a) Elektrikli bir aleti kullanırken her zaman dikkatli olun, yaptığınız işe yoğunlaşın ve sağduyulu

davranın. Elektrikli bir aleti yorgunken veya ilaç ya da alkolün etkisi altındayken kullanmayın. Elektrikli aletleri kullanırken bir anlık dikkatsizlik ciddi kişisel yaralanmayla sonuçlanabilir.

b) Kişisel koruyucu ekipmanları mutlaka kullanın. Daima koruyucu gözlük takın. Koşullara uygun toz maskesi, kaymayan güvenlik ayakkabıları, baret veya kulaklık gibi koruyucu donanımların kullanılması kişisel yaralanmaları azaltacaktır.
c) İstem dışı çalıştırılmasını önleyin. Aleti güç kaynağına ve/veya aküye bağlamadan, yerden kaldırmadan veya taşımadan önce düğmenin kapalı konumda olduğundan emin olun. Aleti, parmağınız düzme üzerinde bulunacak şekilde taşımak veya açık konumdaki elektrikli aletleri elektrik şebekesine bağlamak kazaya davetiye çıkartır.
d) Elektrikli aleti açmadan önce tüm ayarlama anahtarlarını çıkartın. Elektrikli aletin hareketli bir parçasına takılı kalmış bir anahtar kişisel yaralanmaya neden olabilir.
e) Ulaşmakta zorlandığınız yerlerde kullanmayın. Daima sağlam ve dengeli basın. Bu, beklenmedik durumlarda elektrikli aletin daha iyi kontrol edilmesine olanak tanır.
f) Uygun şekilde giyinin. Bol elbiseler giymeyin ve takı takmayın. Saçınızı, elbiselerinizi ve eldivenlerinizi hareketli parçalardan uzak tutun. Bol elbiseler ve takılar veya uzun saç hareketli parçalara takılabilir.
g) Eğer kullandığınız üründe toz emme ve toplama özellikleri olan ataşmanlar varsa bunların bağlı olduğundan ve doğru şekilde kullanıldığından emin olun. Bu ataşmanların kullanılması tozla ilgili tehlikeleri azaltabilir.
h) Aletlerin sık kullanımı sonucu oluşan aşinalığın keyfi davranışta bulunmanıza ve aletle ilgili güvenlik ilkeleri ihmal etmenize neden olmasına izin vermeyin. Dikkatsiz bir hareket bir anda ciddi yaralanmalara neden olabilir.

4) Elektrikli Aletlerin Kullanımı ve Bakımı

a) Elektrikli aleti zorlamayın. Uygulamanız için doğru elektrikli aleti kullanın. Doğru elektrikli alet, belirlendiği kapasite ayarında kullanıldığında daha iyi ve güvenli çalışacaktır.
b) Düğme açmıyor ve kapatmıyorsa elektrikli aleti kullanmayın. Düğmeyle kontrol edilemeyen tüm elektrikli aletler tehlikelidir ve tamir edilmesi gerekmektedir.
c) Herhangi bir ayar, aksesuar değişimi veya elektrikli aletlerin saklanması öncesinde fişi güç kaynağından çekin ve/veya eğer demonte edilebilir tipteyse, bataryayı aletten ayırın. Bu tür önleyici güvenlik tedbirleri elektrikli aletin istem dışı olarak çalıştırılması riskini azaltacaktır.
d) Elektrikli aleti, çocukların ulaşamayacağı yerlerde saklayın ve elektrikli aleti tanımayan veya bu talimatları bilmeyen kişilerin elektrikli aleti

kullanmasına izin vermeyin. Elektrikli aletler, eğitimsiz kullanıcıların elinde tehlikelidir.

e) Elektrikli aletleri iyi durumda muhafaza edin. Hareketli parçalardaki hizalama hatalarını ve tutuklukları, parçalardaki kırılmalar ve elektrikli aletin çalışmasını etkileyebilecek tüm diğer koşulları kontrol edin. Hasarlı ise, elektrikli aleti kullanmadan önce tamir ettirin. Kazaların çoğu, elektrikli aletlerin bakımının yeterli şekilde yapılmamasından kaynaklanır.
f) Kesim aletlerini keskin ve temiz tutun. Bakımı uygun şekilde yapılmış keskin kesim uçlu kesim aletlerinin sıkışma ihtimali daha düşüktür ve kontrol edilmesi daha kolaydır.
g) Elektrikli aleti, aksesuarlarını ve aletin diğer parçalarını kullanırken bu talimatlara mutlaka uyun ve çalışma ortamının koşullarını ve yapılacak işin ne olduğunu göz önünde bulundurun. Elektrikli aletin öngörülen işlemler dışındaki işlemler için kullanılması tehlikeli durumlara neden olabilir.
h) Tüm tutamakları ve tutma yerlerini kuru, temiz ve üzerinde yağ ile gres bulunmayacak şekilde muhafaza edin. Kaygan tutamaklar ve tutma yerleri, beklenmedik durumlarda aletin güvenli bir şekilde tutulması ve kontrol edilmesine izin vermez.

5) Servis

a) Elektrikli aletinizi, sadece orijinal yedek parçaların kullanıldığı yetkili DEWALT servisine tamir ettirin. Bu, elektrikli aletin güvenliğinin muhafaza edilmesini sağlayacaktır.

ÖZEL EK GÜVENLIK ÖNLEMLERI

Zımparalama İşlemleri için Genel Güvenlik Uyarıları

a) Bu elektrikli alet, bir zımpara makinesi olarak kullanılmak üzere tasarlanmıştır. Bu elektrikli aletle verilen tüm güvenlik uyarlarını, talimatları, resimleri ve teknik özellikleri okuyun. Aşağıda listelenen tüm talimatlara uyulmaması elektrik çarpmasına, yangına ve/veya ciddi yaralanmalara neden olabilir.
b) Parlatma, taşlama, tel fırçalama veya kesme gibi işlemlerin bu elektrikli aletle yapılması önerilmez. Elektrikli aletin kullanım amacı dışındaki işlemler tehlike yaratarak yaralanmalara neden olabilir.
c) Üretici firma tarafından özel olarak tasarlanmamış ve tavsiye edilmemiş aksesuarları kullanmayın. Sadece aksesuarın elektrikli aletinize takılabiliyor olması güvenli çalışacağını garanti etmez.
d) Aksesuarın nominal hızı en az elektrikli alet üzerinde yazan maksimum hızı eşit olmalıdır. İlgili nominal hızından daha hızlı çalışan aksesuarlar kırılabilir ve etrafa saçılabilir.
e) Aksesuarınızın dış çapı ve kalınlığı elektrikli aletinizin kapasite değerleri dahilinde olmalıdır.

Doğru ebatta olmayan aksesuarlar yeterli koruma sağlamaz ve kontrol edilemez.

f) Aksesuarların dişli montajı, taşlama makinesinin mil dişine uymalıdır. Flanjlarla monte edilen aksesuarlar için, aksesuarın mil çaplarının flanjin yerleştirme çapına uyması gerekmektedir. Elektrikli aletin montaj donanımına uymayan aksesuarlar dengesiz çalışır, aşırı titreşim yapar ve kontrolü kaybetmeye neden olabilir.
9) Hasar görmüş olan bir aksesuarı kullanmayın. Her kullanımdan önce aksesuarları inceleyin, örneğin aşındırıcı diski talaş ve çatlaklara karşı, disk tabanı çatlak, kopma ya da aşırı kullanıma karşı, tel fırçayı gevşek ya da kırık tellere karşı kontrol edin. Elektrikli alet ya da aksesuar düşürülürse, hasar olup olmadığını kontrol edin ya da sağlam aksesuar takın. Aksesuarın incelenmesi ve monte edilmesinden sonra, kendinizi ve etraftaki insanları dönen aksesuar düzleminden uzakta tutun ve bir dakika boyunca elektrikli aleti boşta ve maksimum hızda çalıştırın. Bu test süresince hasarlı aksesuarlar normal olarak kırılarak dağılacaktır.

h) Koruyucu ekipman kullanın. Uygulamaya bağlı olarak yüz siperi veya güvenlik gözlüğü kullanın. Duruma bağlı olarak toz maskesi, kulaklık, eldiven ve küçük zımpara veya iş parçası parçalarını durdurabilecek iş önlüğü kullanın. Göz koruyucu, çeşitli işlemlerin neden olduğu uçan parçacıkları durdurabilecek özellikle olmalıdır. Toz maskesi veya solunum aygıtı, yaptığınız işlemin neden olduğu parçacıkları filtreleyebilecek özellikle olmalıdır. Yüksek yoğunluklu gürültüye uzun süre maruz kalınması işitme kaybına yol açabilir.

i) Etrafta bulunanların çalışma alanından güvenli bir mesafede durmalarını sağlayın. Çalışma alanına giren herkes koruyucu ekipman giymelidir. İş parçasının veya kırılan bir aksesuarın parçaları uçuşarak çalışılan alanın hemen yakınında bulunanların yaralanmasına neden olabilir.

j) Elektrik kablosunu dönen aksesuardan uzak tutun. Kontrolü kaybetmeniz durumunda kablo kesilebilir ya da elinizin veya kolunuzun dönen aksesuara çekilmesine neden olabilir.

k) Aksesuar tam olarak durmadan elektrikli aleti asla yere koymayın. Dönen aksesuar yüzeyi kaparak elektrikli aletin kontrolünüzden çıkmasına neden olabilir.

1) Elektrikli aleti sağınızda veya solunuzda taşırken çalıştırmayın. Kaza ile temas halinde, dönen aksesuar elbisenize takılabilir, aksesuarı vücudunuza doğru çekebilir.

m) Elektrikli aletin havalandırma deliklerini düzenli olarak temizleyin. Motor fanı tozu gövdenin içine çeker ve toz metallerin aşırı miktarda birikmesi elektrik hasarlarına yol açabilir.

n) Elektrikli aleti yanıcı malzemelerin yanında çalıştırmayın. Kivilcımlar bu malzemelerin tutuşmasına yol açabilir.

o) Sıvı soğutucu gerektiren aksesuarları kullanmayın. Su veya başka soğutma sıvılarının kullanılması elektrik çarpmasına neden olabilir.

TÜM İŞLEMLER IÇIN EK GÜVENLIK TALIMATLARI

Geri Tepme ve İlgili Uyarılar

Geri tepme, dönen çarkın, zımpara tabanının, fırçanın veya başka bir aksesuarın sıkışma veya takılmaya karşı gösterdiği reaksiyondur. Sıkışma veya takılma dönen aksesuarın tutukluk yapmasına ve ardından kontrol altında olmayan elektrikli aletin tutukluk yaptığı noktada aksesuarın dönüş istikametinin aksi istikametinde itilmesine neden olmaktadır.

Örneğin, bir zımpara taşının iş parçasına sıkışması veya takılması durumunda taşın sıkışma noktasına giren kenarı, malzemenin yüzeyine işleyerek taşın çıkmasına neden olabilir. Sıkışma sırasında taşın hareket yönüne bağlı olarak taş, kullanıcıya doğru veya kullanıcıının uzağına atlayabilir. Zımpara taşları ayrıca bu şartlar altında kırılabilir.

Geri tepme, aletin yanlış kullanılmasından ve/veya hatalı kullanma prosedür veya şartlarından kaynaklanır ve aşağıda verilen uygun tedbirler alınarak önlenebilir:

a) Elektrikli aleti sağlam bir Şek.de tutun ve vücudunuz ile kolunuzu geri tepme güçlerine dayanacak Şek.de yerleştirin. Geri tepmeye veya başlama sırasında tork tepkisine karşı her zaman varsa yardımcı tutamağı kullanın. Gerekli tedbirlerin alınması durumunda kullanıcı tork tepkisini veya geri tepme güçlerini kontrol edebilir.
b) Elinizi daima dönen aksesuardan uzak tutun. Aksesuar elinizin üzerinde geri tepebilir.
c) Vücudunuzu, geri tepme olması halinde elektrikli aletin hareket edebileceği alana yerleştirmeyin. Geri tepme aleti, sıkışma noktasındaki taş hareketinin aksi yönünde itecektir.
d) Köşelerde, keskin kenarlarda vs. çalışırken özel dikkat gösterin. Aksesuarın ziplamasına veya takılmasına engel olun. Köşeler, keskin kenarlar veya ziplama, dönen aksesuarın takılmasına neden olarak kontrolün kaybolmasına veya geri tepmeye yol açabilir.
e) Zincir testere biçağı veya dişli testere biçağı takmayın. Bu tür bıçaklar sık sık geri tepme yaparak kontrol kaybına neden olur.

Zımparalama İşlemleri için Ek Güvenlik Talimatları

a) Oldukça büyük zımpara kağıdı kullanmayın. Zımpara kağıdını seçmeden üretici firmanın önerilerine dikkat edin. Zımpara tabanından daha büyük zımpara kağıtları yırtılma tehlikesi oluştururlar ve takılma, diskin paralanması veya geri tepmeye neden olabilirler.

Zımparalar için Özel Ek Güvenlik Önlemleri

UVARI: Zimparalama uygulamaları sonucunda ortaya çıkabilecek tozların solunması veya tozlarla temas kurulması operatörün ve olası izleyicilerin sağlığı açısından risk oluşturabilir. Zehirli toz ve dumana karşı koruma amacıyla tasarlanmış bir toz maskesi takın, çalışma alanında bulunan veya giren kişilerin de korunduğundan emin olun

UYARI: Demir zimparalama işlemi sırasında aleti iyi kürandırılmış alanlarda kullanın. Aleti yanıcı sıvı, gaz veya toz yakınında çalıştırmayın. Zimparalama işleminden kaynaklanan kıvılcım, sıcak parçacıklar veya motor fırça arkı yanıcı maddeleri tutuşturabilir.

UYARI: Toz filtresi mahfazası veya toz emme adaptörünü eyya gözü olarak kullanmayın.

Boya Zimparalama

UYARI: Boya zimparalama için uygun düzenlemelere edin. Özellikle aşağıdaki dilkata edin:

• Mümkün olduğunda, toz emme sistemi kullanın.
• Kurşun içerebilecek boyaları zımparalarken özellikle dikkatli olun:

- Çalışma alanına çocukların veya hamile kadınların girmesine izin vermeyin. Çalışma alanına giren herkes kurşun içeren boya ve dumana karşı tasarlanmış maske takmalıdır. Çalışma alanında yiyip, içmeyin veya sigara içmeyin.

- Tüm toz parçacıklarını ve diğer kalıntıları emniyetli bir şekilde atın.

Diğer Riskler

UYARI: 30mA veya daha düşük kaçak akım değerine bir kaçak akım rölesi kullanılmasını öneriyoruz.

İlgili güvenlik düzenlemelerinin uygulanması ve güvenlik cihazlarının kullanılmasına rağmen, bazı risklerden kaçınmak mümkün değildir. Bunlar:

• İşitme kaybı.
• Sıçrayan parçacıklar kaynaklı yaralanma riski.
• Çalışma sırasında ısınan aksesuarlardan kaynaklanan yanik tehlikesi.
• Uzun süreli kullanımdan kaynaklanan yaralanma riski.

BU TALİMATLARI SAKLAYIN

Elektrik Emniyeti

Elektrik motoru sadece tek bir voltaj için tasarlanmıştır. Güç kaynağının, aletin üretim etiketindeki voltajla uyumlu olup olmadığını daima kontrol edin.

Kablo zarar görürse tehlikeli bir durum oluşmasını önlemek için sadece DEWALT veya yetkili bir servis tarafından değiştirilmelidir.

Uzatma Kablosu Kullanılması

Uzatma kablosu kullanılması gerekiyorsa bu cihazın güç girişine (Teknik Verilere bakın) uygun, onaylı bir 3 telli uzatma kablosu

kullanın. Minimum iletken ebadı 1,5 mm²; maksimum uzunluk 30 m'dir.

Bir kablo makarası kullanırken, her zaman kabloyu tamamen makaradan çıkarın.

Paket İçeriği

Paket şunları içerir:

1Alçıpanzımparamakinesi

1 Airlock Konektörü (DWV9000-XJ)

1Kullanımkılavuzu

- Nakliye sırasında alet, parçalar ve aksesuarlarda hasar oluşup oluşmadığını kontrol edin.

- Çalıştırmadan önce bu kılavuzu iyice okuyup anlamak için zaman ayırın.

Alet Üzerindeki Etiketler

Alet üzerinde, aşağıdaki uyarı sembolleri bulunmaktadır:

Aletle çalışmaya başlamadan önce bu kılavuzu okuyun.

Kulaklık takın.

Koruyucu gözlük takın.

Tarih Kodu Konumu (Şek. [Fig.] A)

Üretim tarihi kodu 7 4 haneli bir yıldan ve ardından 2 haneli bir haftadan oluşur ve 2 haneli bir fabrika kodu eklenerek uzatılır.

Açıklama (Şek. A)

UYARI: Hiçbir zaman elektrikli aleti veya hemangi bir parçasını değiştirmeyin. Hasar veya yaralanmayla sonuçlanabilir.

1 AÇIK/KAPALI sürgülü düğmesi
2 Hız kontrol düğmesi
3 Ana tutamak
4 Ana boru
5 Toz toplama portu
6 Zimparalama tabani
7 Tarih kodu

Kullanım Amacı

Bu alçıpan zımpara makinesi, tavan ve duvarların alçıpan konstrüksiyonları gibi yerlerde profesyonel zımparalama uygulamalarında ve ayrıca boya, kaplama, duvar kağıdı kalıntısı ve gevşek sivanın çıkarılması için tasarlanmıştır.

Islak koşullarda veya yanıcı sıvı ya da gazların mevcut olduğu ortamlarda kullanmayın.

Bu alçıpan zımpara makinesi profesyonel bir elektrikli alettir.

Çocukların alete erişmesine izin vermeyin. Bu alet deneyimsiz kullanıcılar tarafından kullanılırken nezaret edilmelidir.

- Küçük çocuklar ve engelliler. Bu cihaz yanlarında bir gözetmen olmadan küçük çocukların ve engellilerin kullanımına uygun değildir.

- Bu ürün, güvenliklerinden sorumlu kişinin gözetiminde olmadıklarında, fiziksel (çocuklar dahil), algısal veya zihinsel kapasite kaybı yaşamış deneyimsiz, bilgisiz ve yeteneksiz kişiler tarafından kullanılmamalıdır. Çocuklar asla bu ürünle yalnız bırakılmamalıdır.

MONTAJ VE AYARLAR

UYARI: Ciddi yaralanma riskini azaltmak için kandangı bir ayar yapmadan ya da parça veya aksesuarları söküp takmadan önce aleti kapatın ve güç kaynağından çıkarın. Kazara çalıştırma yaralanmaya neden olabilir.

Zimparalama Disklerinin Takılması (Şek. B)

Alçıpan DWE7800 zımpara makineniz 225 mm zımpara diskleri 8 kullanılacak şekilde tasarlanmıştır. DWE7800 zımpara diskleri, kanca ve halka ile tutturulur.

Aletinizle kullanılmak için önerilen zımpara diskleri yerel bayi ya da yetkili DEWALT servis merkezinden ek ücretle temin edilebilir.

Zimparalama Diskinin Zimpara Tabanına Takılması (Şek. B)

1. Zimparayı, zimpara tabanı 6 yukarı bakacak şekilde ters çevirin.
2. Zimpara tabanındaki tozu temizleyin.
3. Dönmesini engellemek için tabanı bir elinizle tutun.
4. Diğer elinizle delikleri hizalayın ve zımpara diskini 8 doğrudan tabanın üzerine yerleştirin.Kağıt zımpara diskleri kullanıyorsanız, zımpara diskindeki havalandırma deliklerinin zımpara tabanındaki havalandırma delikleriyle aynı hizada olduğundan emin olun.

Sürgü Anahtarı (Şek. C)

DİRKAT: Alet çalıştırılırken, kullanım sırasında ve disk yu du aksesuar dönüşü durana dek aleti kontrol altında tutmak için yan tutamak ve aletin gövdesini sıkıca tutun. Aleti yere bırakmadan önce diskin tam olarak durduğundan emin olun.

NOT: Aletin beklenmeyen hareketlerini engellemek için yük altındayken aleti açıp kapatmayın. Üzerinde işlem yapılacak yüzeye dokunmadan önce taşlama makinesinin tam hıza çıkmasını bekleyin. Aleti kapatmadan önce işlem yapılan yüzeyden aleti kaldırın. Aleti yere koymadan önce dönmesinin durmasını bekleyin.

UYARI: Aleti elektriğe bağlamadan önce, sürgü alanının arka kısmına basıp bırakarak kapalı pozisyonda olduğundan emin olun. Alet ve elektrik arasındaki bağlantıda, toprak kaçağı kesintisi, sigorta atması, fişin kazara çıkması veya elektrik kesilmesi gibi herhangi bir kesilme olması durumunda yukarıda belirtildiği şekilde sürgü anahtarının kapalı pozisyonda olduğundan emin olun.

Aleti çalıştırmak için, aletin ön tarafından sürgü anahtarını 1 AÇIK/KAPALI yönlerine doğru kaydırın. Aleti durdurmak için AÇIK/KAPALI sürgü anahtarını serbest bırakın.

Sürekli çalışma için, anahtarı aletin ön tarafından doğru sürün ve anahtarın ön tarafına içeriye doğru bastırın. Sürekli modda

çalışan aleti durdurmak için, sürgü anahtarının arka tarafına bastırın ve bırakın.

Hız Kontrol Kadranı (Şek. A)

DWE7800 Zimpara makinesinde bir değişken hız kontrol özelliği mevcuttur. Kontrol düğmesini 2 çevirerek hızı ayarlayın. Kontrol düğmesi üzerinde "1" ila "5" arası numaralar bulunur. "1" ayarı en düşük hızdır (yaklaşık 1200 RPM) ve "5" en yüksek hızdır (yaklaşık 2400 RPM).

Hızlı talaş kaldırma için daha yüksek hız ayarlarını kullanın. Daha hassas kontrol için çıkarma oranını azaltmak istediğinizde daha düşük hız ayarını kullanın.

Fırça Tipi Etek (Şek. B)

Bir fırça tipi etek 9, DWE7800 üzerindeki aşındırcı tabanı çevreler. Bu etek iki amaca hizmet eder:

• Aşındırıcının iş parçasını "oyarak" zarar vermesini önlemek için aşındırıcı taban yüzeyinin altına uzanır.
• Alçıpan tozunun, elektrikli süpürge onu çekinceye kadar tutulmasına yardımcı olur.

Etek hasarlıysa veya aşırı yıpranmışa, bir DEWALT yetkili servis merkezi tarafından değiştirilmelidir.

Bir AirLock™ Uyumlu Toz Toplayıcının Takılması (Şek. D)

Alçıpan zımpara makineniz, DEWALT AirLock™ bağlantı sistemiyle uyumludur. AirLock™, AirLock™ konektörü 10 ile zımpara makinesi toz toplama portu 5 arasında hızlı ve güvenli bir bağlantı sağlar.

1. AirLock™ konektörü üzerindeki kelepçenin kilit açık konumda olduğundan emin olun. (Bkz. Şek. D.) Kelepçe ve AirLock™ konektörü üzerindeki çentikleri 11, kilit açık ve kilitli konumlarda gösterildiği gibi hizalayın.
2. AirLock™ konektörünü adaptör bağlantı noktasına ittirin.
3. Kelepçeyi kilitli konuma döndürün.

nOT: Kelepçe içindeki bilyeli rulmanlar yuvaya kilitlenir ve bağlantı emniyete alır. Elektrikli alet, artık toz toplayıcıya sağlam bir şekilde bağlanmıştır.

nOT: Toz toplama portunun manşonu hasar görmüşse kullanıcı tarafından çıkartılabilir ve değiştirilebilir. Manşon isteğe bağlı bir aksesuar olarak mevcuttur ve bir tornavida kullanılarak çıkartılabilir.

KULLANMA

Kullanma Talimatları

UYARI: Güvenlik talimatlarına ve geçerli yönetmeliklere için uyun.

UYARI: Ciddi yaralanma riskini azaltmak için kerihangi bir ayar yapmadan ya da parça veya aksesuarları söküp takmadan önce aleti kapatın ve güç kaynağından ayırın. Aletin yanlışlıkla çalıştırılması yaralanmaya neden olabilir.

Doğru El Pozisyonu (Şek. E)

UYARI: Ciddi yaralanma riskini azaltmak için, DAIMA şekilde gösterilen uygun el pozisyonunu kullanın.

UVARI: Ciddi yaralanma riskini azaltmak için, ani tepki online karşı aleti DAIMA sıkıca tutun.

Doğru el pozisyonu, bir el ana tutamak üzerinde 3 diğer el ana boru 4 üzerinde olacak şekildedir.

Alçıpanın Zımparalanması (Şek. E)

UYARI: Fiziksel zarar görme riskini azaltmak için, DAİMA "toz ve Buhar" için onaylı bir maske takın ve alçıpan zımparasını uygun bir toz toplama düzeneğine bağlayın.

Alçıpan Zımparası eklemlı bir zımparalama kafasına sahiptir. Bu kafa, zımpara tabanının çalışma yüzeyine uymasını sağlayacak şekilde birden fazla yönde dönebilir. Bu eylem, bir duvarın veya tavanla birleştiği yerin üst, orta ve altını konumunuzu değiştirmeden zımparalamanızı sağlar.

1. Elektrikli süpürge anahtarını AÇIN (I).
2. Alçıpan Zımpara Makinesi düğmesini AÇIN.
3. Alçıpan Zımpara Makinesini çalışma yüzeyine hafifçe yerleştirin. Zımpara kafasını çalışma yüzeyiyle hizalamak için yeterli basınç uygulayın.
4. Zımpara tabanını çalışma yüzeyine takmak için ilave basınç uygulayın. Alçıpan bileşimini "pahlı kenarına" düzeltmek için zımpara makinesini üst üste binen bir biçimde hareket ettirin.
5. Zımpara tabanını iş parçası üzerinde düz tutmak için SADECE yeterli basınç uygulayın.
6. Zimpara tabanı çalışma yüzeyi ile temas halindeyken zimpara makinesini sürekli hareket halinde tutun. Sabit, süpürür gibi bir hareket kullanın. Aşırı basınç uygulanması, zimpara makinesinin çalışma yüzeyi üzerinde durdurulması veya zimpara makinesinin düzensiz hareket ettirilmesi, çalışma yüzeyinde hatalı izlere ve pürüzlere neden olabilir.

nOT: Dönen zimpara tabanının keskin çıkıntılarata temas etmesine izin vermeyin. Çıkıntı yapan nesnelerle (çiviler, vidalar, elektrik kutuları vb.) temas, zimpara tabanına ciddi hasar verebilir.

Boyayı Zımparalarken Alınması Gereken Önlemler

Zehirli tozun kontrol zorluğu nedeniyle kurşun bazlı boyaların zımparalanması ÖNERİLMEZ. Kurşun zehirlenmesi, en fazla çocuklar ve hamile kadınlar için tehlikelidir.

Kimyasal analiz yapmadan bir boyanın kurşun içerip içermediğinin belirlenmesi zor olduğundan, boya zımparalarken aşağıdaki önlemler önerilir:

1. kİŞİsEL GüVEnLİk

• Temizlik bitene kadar, boya zımparalama işlemi yapılan alana çocuk veya hamile kadın girmemelidir.
• Çalışma alanına giren herkes bir toz maskesi veya solunum aygıtı kullanmalıdır. Filtre günlük olarak veya kullanıcı nefes almakta zorlandığında değiştirilmelidir.

Uygun NIOSH-onaylı toz maskesi için yerel hırdavat mağazasına bakın.

- Zehirli boya parçacıklarının yutulmasını önlemek için çalışma alanında YEMEYİN, İÇMEYİN veya SİGARA İÇMEYİN. Çalışanlar yemeden, içmeden veya sigara içmeden ÖNCE yıkanıp temizlenmelidir. Üzerlerine toz yerleşebileceği için çalışma alanında yiyecek, içecek veya sigara bırakılmamalıdır.

2. çEVREsEL GüVEnLİk

• Boya ortaya çıkan tozu en düşük seviyede tutacak şekilde sökülmelidir.
• Boya sökme işleminin yapıldığı alanlar 4 mils inç kalınlığında plastik örtüyle kapatılmalıdır.
• Zimparalama, çalışma alanı dışına çıkan boya tozunu azaltacak şekilde yapılmalıdır.

3. TEMIZLIK VE aTMa

• Çalışma alanındaki tüm yüzeyler zımparalama işlemi boyunca günlük olarak elektrik süpürgesiyle süpürülüp iyice temizlenmelidir. Elektrik süpürgesi filtre torbaları sık sık değiştirilmelidir.
• Plastik örtüler diğer toz, yonga ve atıklarla birlikte toplanmalı ve atılmalıdır. Ağzı kapalı çöp torbalarına konup normal çöp atma işlemleri izlenerek atılmalıdır. Temizlik sırasında, çocuklar ve hamile kadınlar çalışma alanından uzak tutulmalıdır.
• Çocuklar tarafından kullanılan tüm oyuncak, yıkanabilir mobilyalar ve kap kacak tekrar kullanılmadan önce iyice yıkanmalıdır.

BAKIM

Elektrikli aletiniz minimum bakımla uzun bir süre çalışacak şekilde tasarlanmıştır. Kesintisiz olarak memnuniyet verici bir şekilde çalışması gerekli özenin gösterilmesine ve düzenli temizliğe bağlıdır.

UYARI: Ciddi yaralanma riskini azaltmak için kettangı bir ayar yapmadan ya da parça veya aksesuarları söküp takmadan önce aleti kapatın ve güç kaynağından ayırın. Aletin yanlışlıkla çalıştırılması yaralanmaya neden olabilir.

Yağlama

Elektrikli aletiniz ek bir yağlama gerektirmemektedir.

Temizleme

UVARI: Elektrik çarpması ve mekanik tehlike. Temizlemeden önce elektrikli aletin fişini güç kaynağından ayırın.

UVARI: Güvenli ve verimli çalışmayı sağlamak için e elekli cihazı ve havalandırma deliklerini her zaman temiz tutun.

UYARI: Aletin metalik olmayan parçalarını temizlemek işla çözücü veya başka sert kimyasal kullanmayın. Bu kimyasallar bu parçalarda kullanılan malzemelere zarar verebilir. Sadece hafif sabun ve suyla nemlendirilmiş bir bez kullanın. Aletin içine herhangi bir sıvının girmesine

izin vermeyin; aletin herhangi bir parçasını bir sıvı içine daldırmayın.

Havalandırma delikleri kuru, yumuşak, metalik olmayan bir fırça ve/veya uygun bir elektrik süpürgesi kullanılarak temizlenebilir. Su veya temizlik solüsyonu kullanmayın. Onaylı göz koruması ve bir toz maskesi kullanın.

İsteğe Bağlı Aksesuarlar

UYARI: Şuna dikkat edilmelidir ki DEWALT tarafından tâvı oluk veya tavsiye edilenlerin dışındaki aksesuarlar bu ürün üzerinde test edilmediğinden, söz konusu aksesuarların bu aletle birlikte kullanılması tehlikeli olabilir. Yaralanma riskini azaltmak için, bu üründe sadece DEWALT tarafından önerilen aksesuarlar kullanılmalıdır.

Uygun aksesuarlarla ilgili daha fazla bilgi almak için satış noktalarıyla görüşün.

Saklama

• Aleti kapatın.
• Ürünlerinizi her zaman güç kaynağından ayrılmış olarak saklayın!
• Aleti mümkün olduğu kadar serin ve kuru bir yerde muhafaza edin.
• Aleti çocukların veya yetkisiz kişilerin erişemeyeceği bir yerde saklayın.
• Elektrikli aleti, taşlama kafası aşağı bakacak şekilde yerleştirmeyin - her zaman fırça halkası aşağı bakacak ve yan tarafı üzerine gelecek şekilde zemine yerleştirin. Aksi takdirde, zimpara tabanı deforme olabilir.
• Uzun süreli saklama sonrasında kullanmadan önce aletin hasar görüp görmediğini kontrol edin.

Taşıma

D'YKAT: Taşıma sırasında yanlışlıkla çalıştırma!

• Ürünlerinizi her zaman güç kaynağından ayrılmış olarak taşıyın!
• Kullanmadan önce, aletin taşıma sonrasında hasar görüp görmediğini kontrol edin.

Çevrenin korunması

Ayrı toplama. Bu sembolü taşıyan ürünler normal evsel atıklarla birlikte çöpe atılmamalıdır.

Ürünler hammadde ihtiyacını azaltmak için geri kazanılabilecek veya geri dönüştürülebilecek

malzemeler içerir. Elektrikli aletleri lütfen yerel yönetmeliklere uygun şekilde geri dönüşüme tabi tutun. Ilave bilgiler şu adreste mevcuttur: www.2helpU.com.

ΤΡΙΒΕΙΟ ΓΥΨΟΣΑΝΙΔΩΝ

DWE7800

Συγχαρητήρια!
