DWE7800 - Slipmaskin DEWALT - Gratis bruksanvisning och manual

Produkttyp	Gipsslipmaskin
Varumärke	DeWalt
Modell	DWE7800
Matningsspänning	230 V AC
Nyttig effekt	450 W
Slipdynans storlek	225 mm
Vibrationshastighet (obelastad)	1200–2400 min⁻¹
Vikt	4,3 kg
Ljudtrycksnivå	77 dB(A)
Ljudeffektnivå	88 dB(A)
Vibrationsemissionsvärde	<2,5 m/s²
Osäkerhet (vibrationer)	1,5 m/s²
Dammutsugningssystem	AirLock™-kompatibel anslutning
Typer av slipskivor	Självhäftande skivor 225 mm
Hastighetsinställning	Variatorratt (5 lägen)
Strömbrytare	Skjutomkopplare med kontinuerlig funktion
Huvudhandtag	Huvudrörshandtag + baktill handtag
Säkerhet	Hörsel- och ögonskydd obligatoriska, jordning, RCD 30 mA rekommenderas
Smörjning	Ingen smörjning krävs
Rengöring	Icke-metallisk mjuk borste eller dammsugare; inga lösningsmedel
Medföljande tillbehör	1 x AirLock-anslutning (DWV9000-XJ), 1 x Bruksanvisning

Vanliga frågor - DWE7800 DEWALT

Hur fäster man en slipskiva på DWE7800?

Vänd slipmaskinen så att dynan är vänd uppåt. Rengör dynans yta. Håll dynan med en hand för att förhindra att den roterar, centrera och placera sedan självhäftande slipskiva 225 mm på dynan genom att rikta in hålen.

Hur justerar man sliphastigheten?

Använd hastighetsvariatorratten på verktyget. Inställningarna går från '1' (cirka 1200 varv/min) för precisionsarbete till '5' (cirka 2400 varv/min) för snabb materialborttagning.

Kan jag använda DWE7800 med en dammsugare?

Ja, slipmaskinen är kompatibel med DEWALT AirLock™-systemet. Fäst AirLock-kontakten på slipmaskinens dammutsugningsanslutning och vrid ringen till låsläget. Dammsugaren måste vara påslagen innan slipmaskinen.

Hur underhåller man slipmaskinen?

Verktyget kräver ingen smörjning. För rengöring, koppla bort verktyget och använd en icke-metallisk mjuk borste eller dammsugare för ventilationsöppningarna. Använd aldrig lösningsmedel. Rengör regelbundet borstkjolen.

Vilka typer av slipskivor kan jag använda?

Använd endast självhäftande slipskivor på 225 mm som rekommenderas av DEWALT. Skivor i överdriven storlek kan orsaka olyckor.

Är sliphuvudet ledat?

Ja, DWE7800:s sliphuvud kan rotera i flera riktningar för att anpassa sig till arbetsytan, vilket gör det lätt att slipa över, mitten och botten av väggar eller tak utan att byta position.

Vilka säkerhetsåtgärder måste jag vidta?

Bär alltid ögonskydd och hörselskydd. Använd ett godkänt dammmask och dammsugare. Arbeta i ett välventilerat utrymme. Följ elsäkerhetsanvisningarna (RCD 30 mA) och använd inte i fuktig miljö.

Hur byter man borstkjolen?

Borstkjolen som omger dynan måste bytas av ett DEWALT-auktoriserat servicecenter om den är skadad eller kraftigt sliten.

Vad gör jag om nätkabeln är skadad?

Skadad nätkabel måste bytas endast av DEWALT eller en auktoriserad servicepartner för att undvika elrisk.

Hur förvarar man slipmaskinen?

Stäng av och koppla bort verktyget. Förvara det på en torr och sval plats, utom räckhåll för barn. Placera aldrig slipmaskinen med sliphuvudet nedåt; lägg den på sidan med borstringen nedåt för att förhindra deformation av dynan.

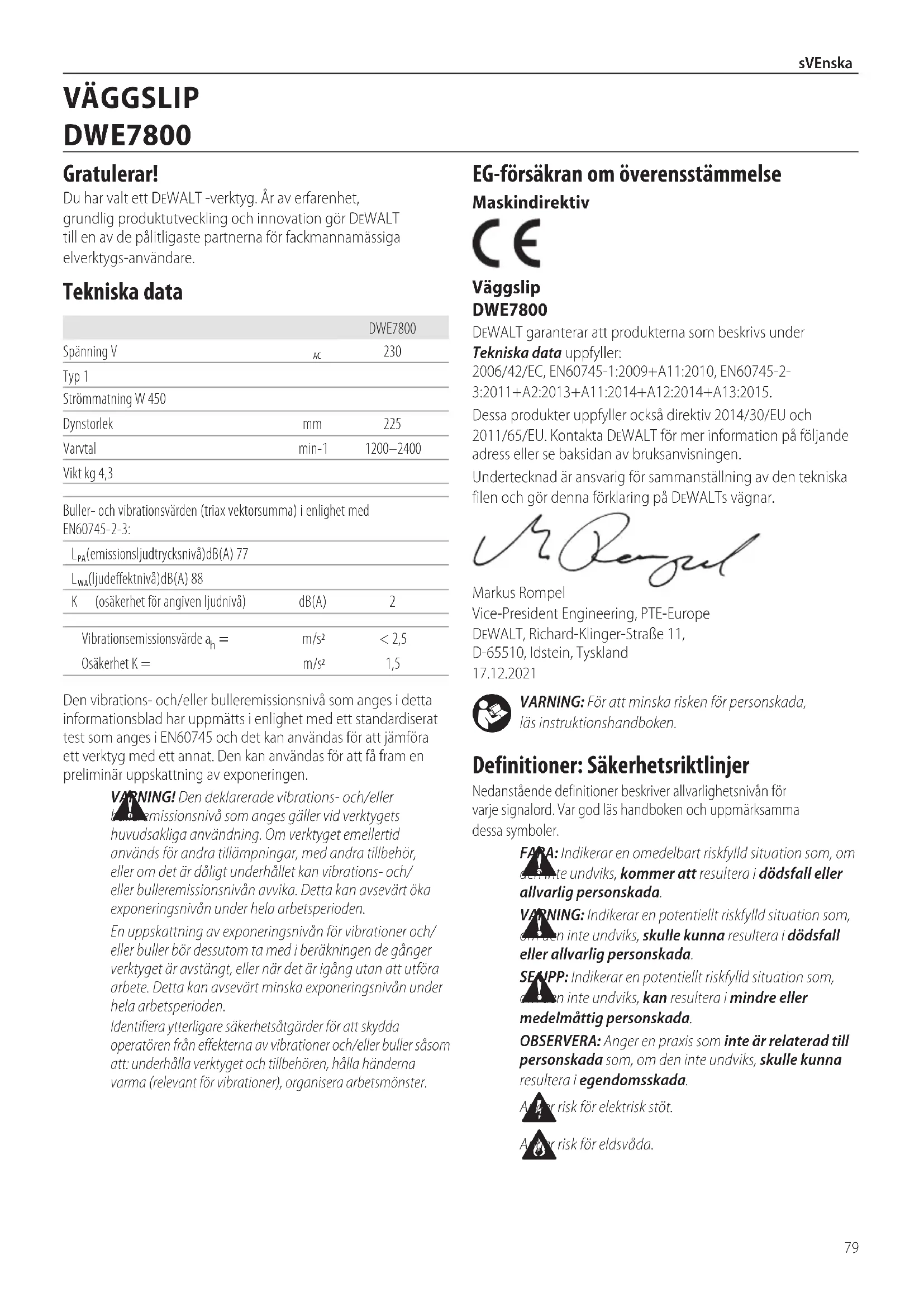

BRUKSANVISNING DWE7800 DEWALT

Svenska (översatt från de ursprungliga instruktionerna) 79

1) Sikkerhet på arbeidsområdet

Vikle alltid ut kabelen fullstendig när du bruker en kabeltrommel.

Pakkens innhold

Pakken inneholder:

1Slipemaskinforgipsvegger

1Airlock-tilkobling(DWV9000-XJ)

1Bruksanvisning

Du har valt ett DEWALT -verktyg. År av erfarenhet, grundlig produktutveckling och innovation gör DEWALT till en av de pålitligaste partnerna för fackmannamässiga elverktygs-användare.

Tekniska data

		DWE7800
Spanning V	AC	230
Typ 1
Strömmatning W 450
Dynstorlek	mm	225
Varvtal	min-1	1200–2400
Vikt kg 4,3

Buller- och vibrationsvärden (triax vektorsumma) i enlighet med EN60745-2-3:

L_PA(emissionsljudtrycksnivå)dB(A)77
L_WA(ljudeffektnivå)dB(A)88
K (osäkerhet för angiven ljudnivå)	dB(A)	2
Vibrationsemissionsvärde a_h =	m/s2	< 2,5
Osäkerhet K =	m/s2	1,5

Den vibrations- och/eller bulleremissionsnivå som anges i detta informationsblad har uppmätts i enlighet med ett standardiserat test som anges i EN60745 och det kan användas för att jämföra ett verktyg med ett annat. Den kan användas för att få fram en preliminär uppskattning av exponeringen.

WARNING! Den deklarerade vibrations- och/eller bollermissionsnivå som anges gäller vid verktygets huvudsakliga användning. Om verktyget emellertid används för andra tillämpningar, med andra tillbehör, eller om det är dåligt underhållet kan vibrations- och/eller bulleremissionsnivån avvika. Detta kan avsevärt öka exponeringsnivån under hela arbetsperioden.

En uppskattning av exponeringsnivån för vibrationer och/eller buller bör dessutom ta med i beräkningen de gånger verktyget är avstängt, eller när det är igång utan att utföra arbete. Detta kan avsevärt minska exponeringsnivån under hela arbetsperioden.

Identifiera ytterligare säkerhetsåtgärder för att skydda operatören från effekterna av vibrationer och/eller buller såsom att: underhålla verktyget och tillbehören, hålla händerna varma (relevant för vibrationer), organisera arbetsmönster.

EG-försäkran om överensstämmelse Maskindirektiv

Väggslip DWE7800

DEWALT garanterar att produkterna som beskrivs under

Tekniska data uppfyller:

2006/42/EC, EN60745-1:2009+A11:2010, EN60745-2-

3:2011+A2:2013+A11:2014+A12:2014+A13:2015.

Dessa produkter uppfyller också direktiv 2014/30/EU och 2011/65/EU. Kontakta DEWALT för mer information på följande adress eller se baksidan av bruksanvisningen.

Undertecknad är ansvarig för sammanställning av den tekniska filen och gör denna förklaring på DEWALTs vägnar.

M. Rergel

Markus Rompel

WARNING: För att minska risken för personskada, läs instruktionshandboken.

Definitioner: Säkerhetsriktlinjer

Nedanstående definitioner beskriver allvarlighetsnivån för varje signalord. Var god läs handboken och uppmärksamma dessa symboler.

FARA: Indikerar en omedelbart riskfylld situation som, om den inte undviks, kommer att resultera i dödsfall eller allvarlig personskada.

VARNING: Indikerar en potentiellt riskfylld situation som, omten inte undviks, skulle kunna resultera i dödsfall eller allvarlig personskada.

SEAPP: Indikerar en potentiellt riskfylld situation som, kan inte undviks, kan resultera i mindre eller medelmättig personskada.

OBSERVERA: Anger en praxis som inte är relaterad till personskada som, om den inte undviks, skulle kunna resultera i egendomsskada.

Anger risk för elektrisk stöt.

Aner risk för eldsvåda.

SÄKERHETSVARNINGAR, ALLMÄNT ELVERKTYG

WARNING: Läs alla säkerhetsvarningar, instruktioner, illustrationer och specifikationer som levereras med detta elverktyg. Underlåtenhet att läsa alla instruktioner som listas här nedan kan resultera i elektrisk stöt, eldsvåda och/eller allvarlig personskada.

SPARA ALLA VARNINGAR OCH INSTRUKTIONER FÖR FRAMTIDA REFERENS

Termen "elverktyg" i varningarna syftar på ditt starkströmsdrivna (sladdanslutna) elverktyg eller batteridrivna (sladdlösa) elverktyg.

1) Säkerhet på Arbetsområdet

a) Håll arbetsområdet rent och ordentligt upplyst. Belamrade eller mörka områden inbjuder till olyckor.
b) Använd inte elektriska verktyg i explosiva atmosfärer, såsom i närvaron av lättantändliga vätskor, gaser eller damm. Elektriska verktyg ge upphov till gnistor som kan antända dammet eller ångorna.
c) Håll barn och åskådare borta meda du arbetar med ett elverktyg. Distraktioner kan göra att du förlorar kontrollen.

2) Elektrisk Säkerhet

a) Kontakterna till elverktyget måste matcha uttaget. Modifiera aldrig kontakten på något sätt. Använd inte några adapterpluggar med jordanslutna (jordade) elektriska verktyg. Omodifierade kontakter och matchande uttag minskar risken för elektrisk stöt.
b) Undvik kroppskontakt med jordanslutna eller jordade ytor såsom rör, värmeelement, spisar och kylskåp. Det finns en ökad risk för elektrisk chock om din kropp är jordansluten eller jordad.
c) Utsätt inte elektriska verktyg för regn eller våta förhållanden. Vatten som kommer in i ett elverktyg ökar risken för elektrisk stöt.
d) Missbruka inte sladden. Använd aldrig sladden till att bära, dra eller koppla bort elverktyget från strömmen. Håll sladden borta från värme, olja, skarpa kanter eller rörliga delar. Skadade eller tilltrasslade sladdar ökar risken för elektrisk stöt.
e) När du arbetar med ett elverktyg utomhus, använd en förlängningssladd som passar för utomhusanvändning. Användning av en sladd som passar för utomhusanvändning minskar risken för elektrisk stöt.
f) Om arbete med ett elverktyg i en fuktig lokal är oundvikligt, använd ett uttag som är skyddat med jordfelsbrytare (RCD). Användning av en RCD minskar risken för elektrisk stöt.

3) Personlig Säkerhet

a) Var vaksam, ha koll på vad du gör och använd sunt förnuft när du arbetar med ett elverktyg. Använd inte ett elverktyg när du är trött eller påverkad av droger, alkohol eller medicinering. Ett ögonblicks

ouppmärksamhet när du arbetar med elektriska verktyg kan resultera i allvarlig personskada.

b) Använd personlig skyddsutrustning. Bär alltid ögonskydd. Skyddsutrustning såsom dammfilterskydd, halksäkra säkerhetsskor, skyddshjälm eller hörselskydd som används för lämpliga förhållanden minskar personskador.

c) Förebygg oavsiktlig igångsättning. Se till att strömbrytaren är i frånläge innan du ansluter till strömkällan och/eller batteripaketet, plockar upp eller bär verktyget. Att bära elektriska verktyg med ditt finger på strömbrytaren eller att strömsätta elektriska verktyg som har strömbrytaren på är att invitera olyckor.

d) Avlägsna eventuell justeringsnyckel eller skiftnyckel innan du sätter på elverktyget. En skiftnyckel eller en nyckel som sitter kvar på en roterande del av elverktyget kan resultera i personskada.

e) Böj dig inte för långt. Bibehåll alltid ordentligt fotfäste och balans. Detta möjliggör bättre kontroll av elverktyget i oväntade situationer.

f) Klä dig ändamålsenligt. Bär inte lösa kläder eller smycken. Håll hår, beklädnad och handskar borta från delar i rörelse. Lösa kläder, smycken eller långt hår kan fastna i delar i rörelse.

g) Om det finns anordningar för anslutning av apparater för dammutrensning och insamling, se till att dessa är anslutna och används på ett korrekt sätt. Användning av dammuppsamling kan minska damm-relaterade faror.

h) Bli inte vårdslös och ignorera inte säkerhetsprinciperna trots att du är van att använda verktyg. Vårdslöst handlande kan leda till allvarlig kroppsskada på en bråkdel av en sekund.

4) Användning och Skötsel av Elverktyg

a) Tvinga inte elverktyget. Använd det korrekta elverktyget för din tillämpning. Det korrekta elverktyget gör arbetet bättre och säkrare vid den hastighet för vilket det konstruerades.
b) Använd inte elverktyget om strömbrytaren inte sätter på och stänger av det. Ett elverktyg som inte kan kontrolleras med strömbrytaren är farligt och måste repareras.
c) Dra ur kontakten från strömkällan och/eller batteripaketet, om det är löstagbart, från elverktyget innan du gör några justeringar, byter tillbehör eller lägger elverktygen i förvaring. Sådana förebyggande säkerhetsåtgärder minskar risken att oavsiktligt starta elverktyget.
d) Förvara elektriska verktyg som inte används utom räckhåll för barn, och låt inte personer som är obekanta med elverktyget eller med dessa instruktioner använda elverktyget. Elektriska verktyg är farliga i händerna på outbildade användare.
e) Underhåll elektriska verktyg. Kontrollera för feljustering eller om rörliga delar har fastnat, bristning hos delar och andra eventuella

förhållanden som kan komma att påverka elverktygets funktion. Om det är skadat, se till att elverktyget blir reparerat före användning. Många olyckor orsakas av dåligt underhållna elektriska verktyg.

f) Håll kapningsverktyg vassa och rena. Ordentligt underhållna kapningsverktyg med vassa sågkanter är mindre sannolika att fastna och är lättare att kontrollera.
g) Använd elverktyget, tillbehören och verktygssatserna, etc. i enlighet med dessa instruktioner, och ta hänsyn till arbetsförhållandena och det arbete som ska utföras. Användningen av elverktyget för andra verksamheter än de som det är avsett för skulle kunna resultera i en farlig situation.
h) Se till att handtagen och grepytorna är torra och fria från olja och fett. Hala handtag och grepytor förhindrar säker hantering och kontroll av verktyget i oväntade situationer.

5) Service

a) Se till att ditt elverktyg får service av en kvalificerad reparatör, som endast använder identiska ersättningsdelar. Detta säkerställer att elverktygets säkerhet bibehålles.

YTTERLIGARE SPECIFIKA SÄKERHETSREGLER Speciella säkerhetsvarningar för slipningsarbeten

a) Detta elverktyg är avsett att fungera som en slipmaskin. Läs alla säkerhetsvarningar, instruktioner, illustrationer och specifikationer som levereras med detta elverktyg. Underlåtenhet att läsa alla instruktioner som listas här nedan kan resultera i elektrisk stöt, eldsvåda och/eller allvarlig personskada.
b) Arbeten såsom polering, stålborstning eller kapning rekommenderas inte att utföras med detta elverktyg. Arbetsmoment för vilka elverktyget inte är konstruerat kan eventuellt ge upphov till fara och orsaka personskada.
c) Använd inte tillbehör som inte är specifikt konstruerade och rekommenderade av verktygstillverkaren. Bara för att tillbehöret kan monteras på ditt elverktyg, garanterar inte detta en säker användning.
d) Angiven hastighet för tillbehöret måste vara åtminstone lika med den maximala hastighet som elverktyget är märkt med. Tillbehör som går snabbare än sin nominella hastighet kan gå sönder och splittras.
e) Tillbehörets ytterdiameter och tjocklek måste ligga inom elverktygets kapacitetsmärkning. Tillbehör med fel storlek kan inte skyddas eller kontrolleras korrekt.
f) Gängade monteringen av tillbehören måste matcha vinkelslipmaskinens spindelgånga. För tillbehör monterade med flänsar måste spindelhålet på tillbehöret passa fixeringsdiametern på flänsen. Tillbehör med som inte matchar elverktygets monterade

härdvara kommer att köra obalanserat, vibrera för mycket och kan orsaka att man tappar kontrollen.

g) Använd inte ett skadat tillbehör. Före varje användning, inspektera tillbehör såsom slipskivor med avseende på flisor och sprickor, stödrondell med avseende på sprickor, nötning eller för stort slitage, stålborste med avseende på lösa eller spruckna trådar. Om elverktyg eller tillbehör tappas, inspektera för ev. skada eller installera ett oskadat tillbehör. Efter inspektion och installation av ett tillbehör, placera dig själv och åskådare på sidan av det roterande tillbehörets plan och kör elverktyget med maximal hastighet utan belastning i en minut. Skadade tillbehör kommer normalt att falla sönder under denna testkörning.
h) Använd personlig skyddsutrustning. Beroende på tillämpning, använd ansiktsskydd, skyddsglasögon eller säkerhetsglasögon. Efter vad som är lämpligt, bär dammfilterskydd, hörselskydd, handskar och verkstadsförkläde som klarar av att stoppa små slipande delar eller bitar av arbetsstycket.

Ögonskyddet måste klara av att stoppa flygande skräp som skapas av diverse arbetsmoment. Dammfilterskyddet eller respiratorn måste kunna filtrera partiklar som skapas i ditt arbete. Att utsättas för högt buller under lång tid kan orsaka hörselskador.

i) Håll andra personer på säkert avständ från arbetsområdet. Alla som kommer in i arbetsområdet måste ha personlig skyddsutrustning. Småbitar av arbetsstycket eller av ett trasigt tillbehör kan flyga iväg och orsaka personskada bortom det omedelbara arbetsområdet.
j) Placera sladden så den går fri från roterande tillbehör. Om du tappar kontrollen kan sladden bli kapad eller fastna, och din hand eller arm kan dras in i det roterande tillbehöret.
k) Lägg aldrig ifrån dig elverktyget förrän tillbehöret har stannat helt och hållet. Det roterande tillbehöret kan hugga tag i ytan och dra iväg verktyget så att du tappar kontrollen över det.
1) Kör inte elverktyget medan du bär det vid sidan.

Oavsiktlig kontakt med det roterande tillbehöret skulle kunna ta tag i dina kläder och dra in tillbehöret mot kroppen.

m) Rengör regelbundet elverktygets luftventiler.

Motorns fläkt kommer att dra in dammet i käpan och för mycket metalldamm som samlas där kan ge upphov till elektriska risker.

n) Använd inte elverktyget i närheten lättantändliga material. Gnistor kan antända dessa material.
o) Använd inte tillbehör som kräver flytande kylmedel. Användning av vatten eller andra flytande kylmedel kan leda till livsfarlig elstöt eller stöt.

YTTERLIGARE SÄKERHETSINSTRUKTIONER FÖR ALL VERKSAMHET

Rekyl och relaterade varningar

Rekyl är en plötslig reaktion på ett klämt eller fastkört roterande hjul, en stödrondell, borste eller något annat tillbehör. Klämning eller fastkörning orsakar snabb överstegring av det roterande tillbehöret, som i sin tur tvingar det okontrollerade elverktyget i motsatt riktning mot tillbehörets rotation på det ställe där det har fastnat.

Om till exempel en sliptrissa fastnar eller kläms av arbetsstycket, kan kanten på det hjul som går in i klämpunkten gräva sig in i materialets yta och göra att hjulet klättrar upp eller hoppar ut. Hjulet kan antingen hoppa mot eller bort från användaren, beroende på hjulets rörelseriktning vid klämpunkten. Sliptrissor kan dessutom brytas sönder under dessa förhållanden.

Rekyl är resultatet av felanvändning av verktyget och/eller felaktiga arbetsprocedurer eller arbetsförhållanden, och kan undvikas genom att vidta ordentliga försiktighetsåtgärder så som beskrivs här nedan:

a) Bibehåll ett fast grepp om elverktyget, och placera din kropp och arm så att de motverkar rekylkrafter. Använd alltid extrahandtag, om sådant medföljer, för maximal kontroll över rekyl eller vridmoment-reaktion under igångsättning. Användaren kan kontrollera vridmoment-reaktion eller rekylkrafter, om korrekta försiktighetsåtgärder vidtas.
b) Placera aldrig din hand nära roterande tillbehör. Tillbehöret kan rekylera över din hand.
c) Placera inte din kropp inom det område dit elverktyget kommer att förflytta sig om rekyl inträffar. Rekylen kommer att kasta verktyget i motsatt riktning mot hjulets rörelse vid klämpunkten.
d) Använd speciell försiktighet när du bearbetar hörn, vassa kanter, etc. Undvik att tillbehöret studsar och kör fast. Hörn, vassa kanter eller studsande har en tendens att hugga tag i det roterande tillbehöret, och orsaka förlust av kontroll eller rekyl.
e) Sätt inte på sågkedja för träskärningsklinga eller tandad sågklinga. Sådana klingor ger ofta upphov till rekyl och förlust av kontroll.

Extra säkerhetsföreskrifter för slipmaskiner

a) Använd inte alltför överdimensionerat papper för sandslipskivan. Följ tillverkarens rekommendationer vid val av sandslipningspapper. Större sandslipningspapper som när utanför sandslipsrondellen utgör en risk för rivsår, och kan orsaka fastkörning, sönderslitning av skivan eller rekyl.

Extra säkerhetsföreskrifter för slipmaskiner

VARNING! Kontakt med eller inandning av damm som upphommer vid slipningsarbeten kan vara hälsovådligt för användaren och obehöriga personer. Använd en specialkonstruerad ansiktsmask som skyddar mot giftigt damm och ångor, samt se till att personer som vistas

på, eller kommer i närheten av, arbetsplatsen också är skyddade.

WARNING! Använd verktyget i väl ventilerade utrymmen slipar järnhaltiga metaller. Använd det inte i närheten av eldfarliga vätskor, gaser eller damm. Gnistor eller heta partiklar från slipning eller gnistrande motorborstar kan antända brännbara material.

WARNING! Använd inte dammfilterkassetten eller dammutsugningsadaptern för att förvara föremål.

Slipning av färg

WARNING! laktta gällande bestämmelser för slipning av fällg. Tänk särskilt på följande:

• Använd så mycket som möjligt en dammsugare för uppsugning av dammet.
• Var extra försiktig när du slipar färg som möjligtvis kan innehålla bly:
• Låt inga barn eller gravida kvinnor beträda arbetslokalen. Alla personer som beträder arbetslokalen måste bära en mask som är speciellt avsedd att skydda mot damm och ångor från blyfärg. Ät, drick eller rök inte i arbetslokalen.
• Dammpartiklar och annat avfall skall kastas på ofarligt sätt.

Kvarstående risker

WARNING: Vi rekommenderar användning av römsenhet med en restströmsmärkning på 30 mA eller mindre.

Trots tillämpning av de relevanta säkerhetsbestämmelserna och användning av säkerhetsapparater kan vissa återstående risker inte undvikas. De är:

• Hörselnedsättning.
• Risk för personskada på grund av flygande partiklar.
• Risk för brännskador på grund av att tillbehör blir heta under arbetet.
• Risk för personskada på grund av långvarig användning.

SPARA DESSA INSTRUKTIONER

Elsäkerhet

Den elektriska motorn har konstruerats för endast en spänning. Kontrollera alltid att strömförsörjningen motsvarar spänningen på märkplåten.

Om strömsladden är skadad får den endast bytas av DEWALT eller en auktoriserad serviceorganisation.

Användning av förlängningssladd

Om en förlängningssladd krävs, använd en godkänd trekärnig sladd som är lämpligt för spänningsinmatningen för detta verktyg (se Tekniska data). Minimum ledarstorlek är 1,5 mm ^2 ; maximal längd är 30 m.

Om du använder en sladdvinda, linda alltid av sladden fullständigt.

Förpackningens innehåll

Förpackningen innehåller:

1väggslip

1 Airlock-koppling(DWV9000-XJ)

1 Bruksanvisning

• Kontrollera om verktyget, delar eller tillbehör fått skador som kan tänkas ha uppstått under transporten.
• Ta dig tid att grundligt läsa igenom och förstå denna bruksanvisning innan verktyget tas i bruk.

Märkningar på verktyg

Följande bildikoner visas på verktyget:

Läs instruktionshandbok före användning.

Bär öronskydd.

Bär ögonskydd.

Placering av datumkod (Bild [Fig.] A)

Produktionsdatumkoden 7 består av 4-siffrigt år följt av 2-siffrig vecka och avslutas av en 2-siffrig fabrikskod.

WARNING! Modifiera aldrig elverktyget eller någon del av kada eller personskada kan uppstå.

1 På/av-skjutreglage
2 Hastighetskontroll
3 Huvudhandtag
4 Huvudrör
5 Dammutsugningsöppning
6 Slipdyna
7 Datumkod

Avsedd användning

Denna väggslip är avsedd för professionella sliparbeten såsom gipskonstruktioner av tak och väggar samt för att ta bort färg, beläggningar, tapetrester och lös puts.

Använd inte under våta förhållanden eller i närheten av lättantändliga vätskor eller gaser.

Denna väggslip är ett professionellt elverktyg.

Låt inte barn komma i kontakt med verktyget. Övervakning krävs när oerfarna användare använder detta verktyg.

- Små barn och fysiskt svaga personer. Denna apparat är inte avsedd att användas av små barn eller fysiskt svaga personer utan övervakning.

- Denna produkt är inte avsedd att användas av personer (inklusive barn) med reducerad fysisk, sensorisk eller mental förmåga eller med begränsad erfarenhet eller kunskap såvida inte de är under uppsikt av en person som är ansvarig för deras säkerhet. Barn skall aldrig lämnas ensamma med denna produkt.

MONTERING OCH JUSTERING

VÄRNING: För att minska risken för allvarlig personskada, stäng av verktyget och koppla bort det från strömkällan innan du gör några justeringar eller tar bort/installerar tillsatser eller tillbehör. En oavsiktlig start kan orsaka skador.

Montering av slipskivor (Bild B)

Din DWE7800 väggslipmaskin är utformad för att använda 225 mm slipskivor 8. Slipskivor för DWE7800 monteras med kardborrefäste.

Rekommenderade slipskivor finns tillgängliga till en extra kostnad från din lokala återförsäljare eller ett auktoriserat DEWALT servicecenter.

Fästa slipskivor på slipdynan (Bild B)

1. Vänd på slipmaskinen så att slipdynan 6 är riktad uppåt.
2. Ta bort damm från slipdynans yta.
3. Håll dynan med ena handen för att förhindra att den roterar.
4. Rikta med den andra handen in hålen och placera slipskivan 8 direkt ovanpå dynan. Om du använder pappersslipskivor, se till att alla ventilationshål i slipskivan är i linje med ventilationshålen i slipskivan.

Skjutreglage (Bild C)

SEUPP: Håll ett fast tag i sidohandtaget och i höljet för och hålla kontrollen av verktyget vid start och under användning och tills skivan eller tillbehöret slutar att rotera. Se till att skivan har stannat helt och hålet innan verktyget läggs ned.

NOTERA: För att minska oförutsedda verktygsrörelser, slå inte på eller stäng av verktyget när det är belastat. Låt vinkelslipen nå full hastighet innan arbetsytan vidrörs. Lyft bort verktyget från arbetsytan innan verktyget stängs av. Låt verktyget sluta rotera innan det läggs ned.

WARNING! Innan verktyget ansluts till strömförsörjningen säll att skjutreglaget är i avstängd position genom att trycka på den bakre delen av reglaget och släppa det. Se till att skjutreglaget är i avstängt läge såsom beskrivs ovan efter varje avbrott i strömförsörjningen av verktyget såsom vid aktivering av jordfelsbrytare, frånslag av kretsbrytare, oavsiktlig urkoppling eller strömavbrott.

För att starta verktyget skjut PÅ/AV skjutreglaget 1 mot fronten av verktyget. För att stoppa verktyget, släpp på/av-omkopplaren.

För kontinuerlig drift skjut omkopplaren mot fronten på verktyget och tryck främre delen av omkopplaren inåt. För att stoppa verktyget när det körs i kontinuerlig drift, tryck på bakre delen av reglaget och släpp det.

Hastighetskontrollratt (Bild A)

DWE7800 Slipmaskinen är utrustad med en variabel hastighetsreglering. Justera hastigheten genom att vrida på ratten 2. Ratten är numrerad mellan "1" och "5". Inställningen "1" är den långsammaste hastigheten (ungefär 1200 v/min) och "5" är den snabbaste hastigheten (ungefär 2400 v/min). Använd de högre hastighetsinställningarna för snabbt avlägsnande. Använd inställningen för lägre hastighet för att minska borttagningshastigheten för mer exakt kontroll.

En kjol av borsttyp 9 omger slipdynan på DWE7800. Denna kjol har två syften:

• Den sträcker sig under slipdynans yta för att förhindra att slipmedlet färgar av sig på arbetet.
• Den hjälper till att hålla kvar slipdammet tills dammsugaren suger bort det.

Om kjolen är skadad eller om den används för mycket bör den ersättas av ett DEWALT auktoriserat servicecenter.

Montering av en AirLock™-kompatibel dammsugare (Bild D)

Din väggslipmaskin är kompatibel med DEWALT AirLock™-anslutningssystem. AirLock™ möjliggör en snabb och säker anslutning mellan AirLock™-kopplingen 10 och slipmaskinens dammutsugningsöppning 5.

1. Se till att flänsen på AirLock™-kopplingen är i upplåst läge. (Se Bild D.) Rikta in spåren 11 på flänsen och AirLock™-kopplingen såsom visas för låsta och upplåsta positioner.
2. Skjut på AirLock™-kopplingen på adapters anslutningspunkt.
3. Vrid flänsen till den låsta positionen.

nOTERa: Kullagret inuti konsolen läser i spåren och fäster anslutningen. Elverktyget är nu säkert anslutet till dammutsugningen.

nOTERa: Hylsan på dammutsugningsutgången kan tas bort om den skadas och bytas ut av användaren. Hylsan finns som tillbehör och kan bytas ut med en skruvmejsel.

ANVÄNDNING

Bruksanvisning

WARNING: Laktta alltid säkerhetsinstruktionerna och tämpbara bestämmelser. WARNING: För att minska risken för allvarlig personskada, stäng av verktyget och koppla bort det från strömkällan innan du gör några justeringar eller tar bort/installerar tillsatser eller tillbehör. En oavsiktlig igångsättning kan orsaka personskada.

WARNING: För att minska risken för allvarlig personskada and ALLTID korrekt handplacering såsom visas. WARNING: För att minska risken för allvarlig personskada, and ALLTID verktyget säkert, för att förekomma en plötslig reaktion.

Korrekt handplacering kräver att den ena handen är på huvudhandtaget 3 och den andra handen är på huvudröret 4.

Slipa gips (Bild E)

WARNING: För att minska risken för personskador bär godkänd dammask för damm och ånga och anslut väggslipen till ett lämpligt dammutsugssystem.

Väggslipen har ett ledande sliphuvud. Huvudet kan svängas i flera riktningar, vilket gör att slipdynan kan anpassas till arbetsytan. Denna åtgård gör att du kan slipa toppen, mitten och botten av en vägg- eller takfog utan att ändra position.

1. Slå på dammsugarbrytaren (I).
2. Slå på väggslipbrytaren.
3. Placera väggslipen lätt mot arbetsytan. Använd precis tillräckligt med tryck för att justera sliphuvudet mot arbetsytan.
4. Använd ytterligare tryck för att applicera slipdynan på arbetsytan. Flytta slipmaskinen i ett överlappande mönster för att jämna ut gipsmassan till ett fjädermönster.
5. Använd ENDAST tillräckligt med tryck för att hålla slipdynan platt mot arbetet.
6. Håll slipmaskinen i konstant rörelse medan slipdynan är i kontakt med arbetsytan. Använd en stadig, svepande rörelse. Överdrivet tryck, stopp av slipmaskinen på arbetet eller flyttning av slipmaskinen kan orsaka oacceptabla virvelmärken och ojämnheter på arbetsytan.

nOTERa: Låt inte den roterande slipskivan komma i kontakt med vassa utsjhutande delar. Kontakt med utskjutande föremål (spikar, skruvar, elektriska lådor osv.) kan skada slipdynan allvarligt.

Försiktighetsåtgärder vid slipning av färg

Slipning av blybaserad färg REKOMMENDERAS INTE på grund av svårigheterna att kontrollera det förorenade dammet. Blyförgiftning är farligast för barn och gravida kvinnor. Eftersom det är svårt att identifiera om färg innehåller eller inte innehåller bly utan en kemisk analys rekommenderar vi att följande försiktighetsåtgärder vidtas vid slipning av all färg:

1. PERsOnLIG sÄkERHET

• Inga barn eller gravida kvinnor får komma in i arbetsområdet där färg slipas innan en fullständig rengöring gjorts.
• En andningsmask eller gasmask bör bäras av alla personer som kommer in i arbetsområdet. Filtret bör bytas dagligen eller när användaren har svårigheter att andas. Besök din lokala järnhandel för att köpa rätt NIOSH-godkänd andningsmask.
• ÄT INTE, DRICK ELLER RÖK inom arbetsområdet för att förhindra intag av förorenade färgpartiklar. Arbetare bör tvätta och städa INNAN de äter, dricker eller röker. Livsmedel, dryck eller röktillbehör bör inte lämnas kvar i arbetsområdet eftersom damm kan fastna på dem.

2. MILJÖsÄkERHET

- Färg bör tas bort på ett sådant sätt att mängden damm som genereras minimeras.

• Områden där färgborttagning sker bör förseglas med plastskynken som är 4 mils tjocka.
• Slipning bör utföras på ett sådant sätt att spår av färgdamm reduceras utanför arbetsområdet.

3. REnGÖRInG aV aVYTTRInG

• Alla ytor inom arbetsområdet bör dammsugas och noga rengöras dagligen så länge som slipningsprojektet pågår. Dammsugarfilterpåsar bör bytas regelbundet.
• Skyddsplast bör samlas ihop och kastas tillsammans med övriga dammspån och annat löst skräp. De bör placeras i en förseglad avfallsbehållare och via den vanliga sophanteringen. Under rengöringen skall barn och gravida kvinnor hålla sig undan från det direkta arbetsområdet.
• Alla leksaker, tvättbara möbler och redskap som används av barn tvättas noga innan de används igen.

UNDERHÅLL

Ditt elverktyg från har konstruerats för att arbeta över en lång tidsperiod med minimalt underhåll. Kontinuerlig tillfredsställande drift beror på ordentlig verktygsvård och regelbunden rengöring.

WARNING: För att minska risken för allvarlig personskada, stäng av verktyget och koppla bort det från strömkällan innan du gör några justeringar eller tar bort/installerar tillsatser eller tillbehör. En oavsiktlig igångsättning kan orsaka personskada.

Smörjning

Ditt elverktyg behöver ingen ytterligare smörjning.

Rengöring

VARNING: Elektrisk stöt och mekanisk fara. Koppla bort och elektriska apparaten från strömkällan före rengöring.

WARNING: För att säkerställa säker och effektiv att, håll alltid den elektriska apparaten och ventilationsöppningarna rena.

VARNING: Använd aldrig lösningsmedel eller andra skarpa kemikalier för att rengöra de icke-metalliska delarna på verktyget. Dessa kemikalier kan försvaga materialen som används i dessa delar. Använd en trasa fuktad endast med vatten och mild tvål. Låt aldrig vätska komma in i verktyget och sänk aldrig ner någon del av verktyget i vätska.

Ventilationshålen kan rengöras med en torr, mjuk icke-metallisk borste och/eller en lämplig dammsugare. Använd inte vatten eller rengöringsvätska. Använd godkända ögonskydd och godkänd dammask.

Extra tillbehör

WARNING: Eftersom tillbehör, andra än de som erbjuds AWALT, har inte har testats med denna produkt, kan användningen av sådana tillbehör med detta verktyg vara riskabel. För att minska risken för skador, ska endast rekommenderade DEWALT tillbehör användas med denna produkt.

Rådfråga din återförsäljare för ytterligare information angående lämpliga tillbehör.

Förvaring

• Stäng av verktyget.
• Förvara alltid dina produkter frånkopplade från strömförsörjningen!
• Förvara verktyget på en så sval och torr plats som möjligt.
• Förvara verktyget på en plats där barn eller obehöriga inte kan nå det.
• Placera inte elverktyget med sliphuvudet nedåt - placera det alltid på golvet så att det ligger på sidan med borstringen nedåt. Annars kan slipdynan deformeras.
• Kontrollera verktyget för skador före användning efter lång lagring.

Transport

SAPP: Oavsiktlig start under transport!

- Transportera alltid dina produkter frånkopplade från strömförsörjningen!

- Kontrollera verktyget för skador före användning efter transport.

Att skydda miljön

Separat insamling. Produkter som är markerade med denna symbol får inte kastas in de vanliga hushållssoporna.

Produkter innehåller material som kan återvinnas och återanvändas för att minska behovet av råmaterial. Återvinn elektriska produkter enligt lokala bestämmelser. Närmare information finns tillgänglig på www.2helpU.com.

ALÇIPAN ZIMPARA MAKİNESİ DWE7800

Tebrikler!
