Tuotetyyppi	Kipsilevyhiomakone
Merkki	DeWalt
Malli	DWE7800
Syöttöjännite	230 V AC
Hyötyteho	450 W
Hiomatyynyn koko	225 mm
Tärinänopeus (kuormittamaton)	1200–2400 min⁻¹
Paino	4,3 kg
Äänenpainetaso	77 dB(A)
Äänitehotaso	88 dB(A)
Tärinäpäästöarvo	<2,5 m/s²
Epävarmuus (tärinä)	1,5 m/s²
Pölynpoistojärjestelmä	Yhteensopiva AirLock™-liitäntä
Hiomalaikan tyypit	225 mm tarrakiinnitteiset hiomalaikat
Nopeudensäätö	Säädettävä rullanuppi (5 asentoa)
Kytkin	Liukukytkin jatkuvalla toiminnolla
Pääkädensija	Pääputkikahva + takakahva
Turvallisuus	Kuulo- ja silmäsuojaimet pakolliset, maadoitus, RCD 30 mA suositeltu
Voitelu	Ei voitelua tarvita
Puhdistus	Pehmeä metalliton harja tai pölynimuri; ei liuottimia
Mukana tulevat tarvikkeet	1 x AirLock-liitäntä (DWV9000-XJ), 1 x Käyttöohje

Usein kysytyt kysymykset - DWE7800 DEWALT

Kuinka kiinnitän hiomalaikan DWE7800-koneeseen?

Käännä hiomakone niin, että hiomatyyny osoittaa ylöspäin. Puhdista hiomatyynyn pinta. Pidä hiomatyynyä yhdellä kädellä estääksesi sen pyörimisen, keskitä ja aseta 225 mm:n tarrakiinnitteinen hiomalaikka tyynylle kohdistamalla reiät.

Kuinka säädän hiomanopeutta?

Käytä työkalussa olevaa nopeudensäätörullaa. Asetukset vaihtelevat '1' (noin 1200 rpm) tarkkaan työhön ja '5' (noin 2400 rpm) nopeaan materiaalinpoistoon.

Voinko käyttää DWE7800-konetta pölynimurin kanssa?

Kyllä, hiomakone on yhteensopiva DEWALT AirLock™-järjestelmän kanssa. Kiinnitä AirLock-liitin hiomakoneen pölynpoistoliitäntään ja kierrä rengas lukitusasentoon. Pölynimuri tulee kytkeä päälle ennen hiomakonetta.

Kuinka huollan hiomakonetta?

Työkalu ei vaadi voitelua. Puhdistusta varten irrota työkalu verkkovirrasta ja käytä pehmeää metallitonta harjaa tai pölynimuria ilmanottoaukkojen puhdistamiseen. Älä koskaan käytä liuottimia. Puhdista harjareunus säännöllisesti.

Millaisia hiomalaikkoja voin käyttää?

Käytä vain DEWALTin suosittelemia 225 mm:n tarrakiinnitteisiä hiomalaikkoja. Liian suuret hiomalaikat voivat aiheuttaa onnettomuuksia.

Onko hiomapää nivelletty?

Kyllä, DWE7800-hiomakoneen hiomapää voi kääntyä useaan suuntaan työskentelypinnan mukaan, mikä mahdollistaa seinien ja kattojen ylä-, keski- ja alaosien helpon hionnan ilman asennon vaihtoa.

Mitä turvatoimia minun tulee noudattaa?

Käytä aina silmä- ja kuulosuojaimia. Käytä hyväksyttyä pölynaamaria ja pölynimuria. Työskentele hyvin ilmastoidussa tilassa. Noudata sähköturvallisuusohjeita (RCD 30 mA) äläkä käytä kosteissa tiloissa.

Kuinka vaihdan harjareunuksen?

Tyynyn ympärillä oleva harjareunus tulee vaihdattaa DEWALTin valtuuttamassa huoltoliikkeessä, jos se on vaurioitunut tai kulunut liikaa.

Mitä teen, jos virtajohto vaurioituu?

Vaurioitunut virtajohto tulee vaihtaa vain DEWALTin tai valtuutetun huoltoliikkeen toimesta sähkövaaran välttämiseksi.

Kuinka säilytän hiomakonetta?

Sammuta ja irrota työkalu verkkovirrasta. Säilytä kuivassa ja viileässä paikassa poissa lasten ulottuvilta. Älä koskaan aseta hiomakonetta hiomatyyny alaspäin; aseta se kyljelleen harjarengas alaspäin tyynyn muodonmuutosten välttämiseksi.

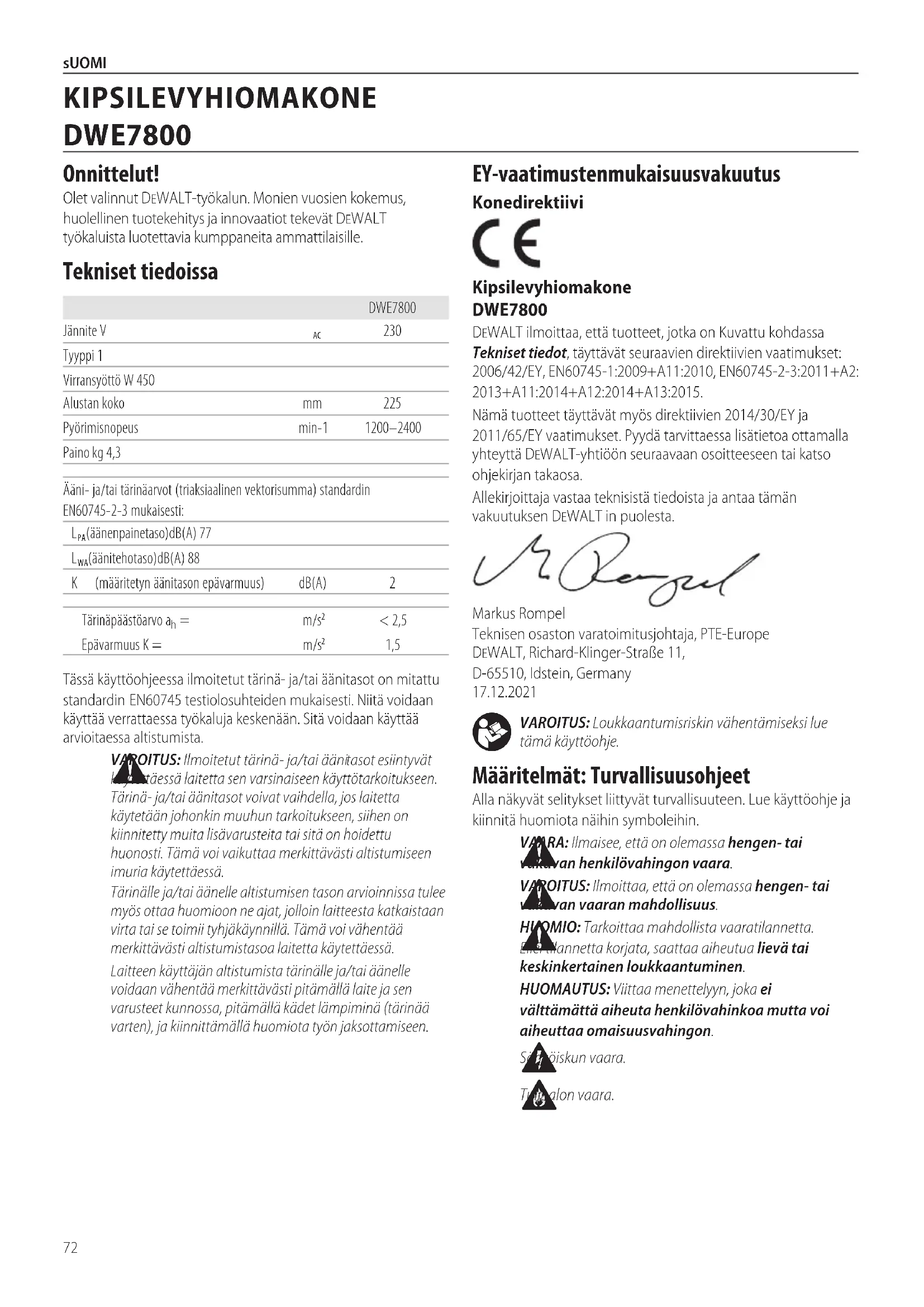

KÄYTTÖOHJE DWE7800 DEWALT

Suomi (käännetty alkuperäisestä käyttöohjeesta) 72

Olet valinnut DEWALT-työkalun. Monien vuosien kokemus, huolellinen tuotekehitys ja innovaatiot tekevät DEWALT työkaluista luotettavia kumppaneita ammattilaisille.

Tekniset tiedoissa

		DWE7800
Jännite V	AC	230
Tyyppi 1
Virransyöttö W 450
Alustan koko	mm	225
Pyörimisnopeus	min-1	1200–2400
Paino kg 4,3

Ääni- ja/tai tärinäarvot (triaksiaalinen vektorisumma) standardin EN60745-2-3 mukaisesti:

L_PA (äänenpainetaso)dB(A) 77
L_WA (äänitehotaso)dB(A) 88
K (määritetyn äänitason epävarmuus)	dB(A)	2
Tärinäpäästöarvo a_h =	m/s^2	<2,5
Epävarmuus K =	m/s^2	1,5

Tässä käyttöohjeessa ilmoitetut tärinä- ja/tai äänitasot on mitattu standardin EN60745 testiolosuhteiden mukaisesti. Niitä voidaan käyttää verrattaessa työkaluja keskenään. Sitä voidaan käyttää arvioitaessa altistumista.

VAROITUS: Ilmoitetut tärinä- ja/tai äänitasot esiintyvät käytäessä laitetta sen varsinaiseen käyttötarkoitukseen.

Tärinä- ja/tai äänitasot voivat vaihdella, jos laitetta käytetään johonkin muuhun tarkoitukseen, siihen on kiinnitetty muita lisävarusteïta tai sitä on hoidettu huonosti. Tämä voi vaikuttaa merkittävästi altistumiseen imuria käytettäessä.

Tärinälle ja/tai äanelle altistumisen tason arvioinnissa tulee myös ottaa huomioon ne ajat, jolloin laitteesta katkaistaan virta tai se toimii tyhjäkäynnillä. Tämä voi vähentää merkittävästi altistumistasoa laitetta käytettäessä.

Laitteen käyttäjän altistumista tärinälle ja/tai äanelle voidaan vähentää merkittävästi pitämällä laite ja sen varusteet kunnossa, pitämällä kädet lämpiminä (tärinää varten), ja kiinnittämällä huomiota työn jaksottamiseen.

EY-vaatimustenmukaisuusvakuutus

Konedirektiivi

Kipsilevyhiomakone

DWE7800

DEWALT ilmoittaa, että tuotteet, jotka on Kuvattu kohdassa

Tekniset tiedot, täyttävät seuraavien direktiivien vaatimukset: 2006/42/EY, EN60745-1:2009+A11:2010, EN60745-2-3:2011+A2:2013+A11:2014+A12:2014+A13:2015.

Nämä tuotteet täyttävät myös direktiivien 2014/30/EY ja 2011/65/EY vaatimukset. Pyydä tarvittaessa lisätietoa ottamalla yhteyttä DEWALT-yhtiöön seuraavaan osoitteeseen tai katso ohjekirjan takaosa.

Allekirjoittaja vastaa teknisistä tiedoista ja antaa tämän vakuutuksen DEWALT in puolesta.

Teknisen osaston varatoimitusjohtaja, PTE-Europe DeWALT, Richard-Klinger-Straße 11, D-65510, Idstein, Germany 17.12.2021

VAROITUS: Loukkaantumisriskin vähentämiseksi lue tämä käyttöohje.

Määritelmät: Turvallisuusohjeet

Alla näkyvät selitykset liittyvät turvallisuuteen. Lue käyttöohje ja kiinnitä huomiota näihin symboleihin.

VANRA: Ilmaisee, että on olemassa hengen-tai van henkilövahingon vaara.

VAROITUS: Ilmoittaa, että on olemassa hengen- tai van vaaran mahdollisuus.

HUOMIO: Tarkoittaa mahdollista vaaratilannetta. Ener tilannetta korjata, saattaa aiheutua lievä tai keskinkertainen loukkaantuminen.

HUOMAUTUS: Viittaa menettelyyn, joka ei välttämättä aiheuta henkilövahinkoa mutta voi aiheuttaa omaisuusvahingon.

Söpõiskun vaara.

Tu alon vaara.

SÄHKÖTYÖKALUN YLEISET TURVALLISUUSVAROITUKSET

VAROITUS: Lue kaikki tämän sähkötyökalun Mukana toimitetut varoitukset, käyttöohjeet ja tekniset tiedot. Jos kaikkia ohjeita ei noudateta, on olemassa sähköiskun, tulipalon ja/tai vakavan henkilövahingon vaara.

SÄILYTÄ KAIKKI VAROITUKSET JA OHJEET MYÖHEMPÄÄ KÄYTTÖÄ VARTEN

Näissä varoituksissa käytettävä sähkötyökalu-ilmaus viittaa verkkovirtaan yhdistettävään tai akkukäyttöiseen työkaluun.

1) Työskentelyalueen Turvallisuus

a) Pidä työskentelyalue siistinä ja kirkkaasti valaistuna. Onnettomuuksia sattuu herkemmin epäsiistissä tai huonosti valaistussa ympäristössä.
b) Älä käytä sähkötyökaluja, jos on olemassa räjähdysvaara esimerkiksi syttyvien nesteiden, kaasujen tai pölyn vuoksi. Sähkötyökalujen aiheuttamat kipinät voivat sytyttää pölyn tai kaasut.
c) Pidä lapset ja sivulliset kaukana käyttäessäsi sähkötyökalua. Keskittymiskyvyn herpaantuminen voi aiheuttaa hallinnan menettämisen.

2) Sähköturvallisuus

a) Pistokkeen ja pistorasian on vastattava toisiaan. Älä koskaan tee pistokkeeseen mitään muutoksia. Älä yhdistä maadoitettua sähkötyökalua jatkojohtoon. Sähköiskun vaara vähenee, jos pistokkeisiin ei tehdä muutoksia ja ne yhdistetään vain niille tarkoitettuihin pistorasioihin.
b) Älä kosketa maadoituksessa käytettäviin pintoihin, kuten putkiin, lämpöpattereihin ja jäähdytyslaitteisiin. Voit saada sähköiskun, jos kehosi on maadoitettu.
c) Älä altista sähkötyökaluja sateelle tai kosteudelle. Sähkötyökaluun menevä vesi lisää sähköiskun vaaraa.
d) Älä vaurioita sähköjohtoa. Älä kanna työkaluja sähköjohdosta tai vedä pistoketta pistorasiasta sähköjohdon avulla. Pidä sähköjohto kaukana kuumuudesta, öljystä, terävistä reunoista tai liikkuvista osista. Vaurioituneet tai sotkeutuneet johdot lisäävät sähköiskun vaaraa.
e) Jos käytät sähkötyökalua ulkona, käytä vain ulkokäyttöön tarkoitettua jatkojohtoa. Ulkokäyttöön tarkoitetun sähköjohdon käyttäminen vähentää sähköiskun vaaraa.
f) Jos sähkötyökalua on käytettävä kosteassa paikassa, käytä vikavirtasuojaa. Tämä vähentää sähköiskun vaaraa.

3) Henkilösujoaus

a) Käyttäessäsi sähkötyökalua pysy valppaana, keskity työhön ja käytä tervettä järkeä. Älä käytä tätä työkalua ollessasi väsynyt tai alkoholin, huumeiden tai lääkkeiden vaikutuksen alaisena. Keskittymisen

herpaantuminen hetkeksikin sähkötyökalua käytettäessä voi aiheuttaa vakavan henkilövahingon.

b) Käytä henkilösuojausvarusteita. Käytä aina suojalaseja. Hengityssuojaimen, liukumattomien turvajalkineiden, kypärän ja kuulosuojaimen käyttäminen vähentää henkilövahinkojen vaaraa.
c) Estä tahaton käynnistäminen. Varmista, että virtakytkin on OFF-asennossa, ennen kuin kytket sähkötyökalun pistorasiaan, yhdistät siihen akun, nostat työkalun käteesi tai kannat sitä. Sähkötyökalun kantaminen sormi virtakytkimellä lisää onnettomuusvaaraa.
d) Poista kaikki säätöavaimet tai vääntimet ennen sähkötyökalun käynnistämistä. Sähkötyökalun pyörivään osaan jäänyt säätöavain tai väännin voi aiheuttaa henkilövahingon.
e) Älä kurkottele. Seiso aina vakaasti tasapainossa. Näin voit hallita sähkötyökalua paremmin odottamattomissa tilanteissa.
f) Pukeudu oikein. Älä käytä löysiä vaatteita tai koruja. Pidä hiukset, vaatteet ja kädet loitolla liikkuvista osista. Löysät vaatteet, korut tai pitkät hiukset voivat tarttua liikkuviin osiin.
g) Jos käytettävissä on laitteita pölyn ottamiseksi talteen, käytä niitä. Pölyn ottaminen talteen voi vähentää pölyn aiheuttamia vaaroja.
h) Vaikka käyttäisit usein erilaisia työkaluja, vältä liiallista itsevarmuutta ja huomioi aina työkalun turvallisuusohjeet. Epähuomiossa suoritetut toimenpiteet voivat johtaa vakaviin henkilövahinkoihin sekunnin murto-osassa.

4) Sähkötyökaluista Huolehtiminen

a) Älä kohdista sähkötyökaluun liikaa voimaa. Valitse käyttötarkoituksen kannalta oikea sähkötyökalu. Sähkötyökalu toimii paremmin ja turvallisemmin, kun sitä käytetään sille suunniteltuun käyttötarkoitukseen.
b) Älä käytä työkalua, jos virtakytkin ei toimi. Jos sähkötyökalua ei voi hallita kytkimen avulla, se on vaarallinen ja se on korjattava.
c) Irrota sähkötyökalun pistoke pistorasiasta ja/tai irrota sen akku (jos irrotettavissa) ennen säätämistä, varusteiden vaihtamista tai sähkötyökalun asettamista säilytykseen. Näin voit vähentää vahingossa käynnistymisen aiheuttaman henkilövahingon vaaraa.
d) Varastoi sähkötyökaluja lasten ulottumattomissa. Älä anna sähkötyökaluihin tottumattomien tai näihin ohjeisiin perehtymättömien henkiöiden käyttää sähkötyökaluja. Sähkötyökalut ovat vaarallisia kouluttamattomien käyttäjien käsissä.
e) Pidä sähkötyökalut kunnossa. Tarkista liikkuvat osat, niiden kiinnitys, osien eheys ja muut toimintaan vaikuttavat tekijät. Jos havaitset vaurioita, korjauta sähkötyökalu ennen niiden

käyttämistä. Huonosti kunnossapidetyt sähkötyökalut aiheuttavat onnettomuuksia.

f) Pidä leikkaavat pinnat terävinä ja puhtaina. Kunnossa pidettyjen leikkaavia teräviä reunoja sisältävien työkalut todennäköisyys jumiutua vähenee, ja niitä on helpompi hallita.
g) Käytä sähkötyökalua ja sen tarvikkeita, kuten poranteriä, näiden ohjeiden mukaisesti. Ota työskentelyolosuhteet ja tehtävä työ huomioon. Jos sähkötyökalua käytetään näiden ohjeiden vastaisesti, voi syntyä vaaratilanne.
h) Pidä kahvat ja tartuntapinnat kuivina, puhtaina sekä öljyttöminä ja rasvattomina. Liukkaat kahvat ja pinnat heikentävät työkalun hallinnan ja ohjauksen turvallisuutta odottamattomissa tilanteissa.

5) Huolto

a) Korjauta työkalu valtuutetulla asentajalla. Varaosina on käytettävä vain alkuperäisiä vastaavia osia. Tämä varmistaa sähkötyökalun turvallisuuden.

LISÄTURVALLISUUSOHJEET

Yleiset varoitukset hiomiseen

a) Tämä sähkötyökalu on tarkoitettu hiomakoneeksi. Lue kaikki tämän laitteen mukana toimitetut varoitukset, käyttöohjeet ja tekniset tiedot. Jos kaikkia ohjeita ei noudateta, on olemassa sähköiskun, tulipalon ja/tai vakavan henkilövahingon vaara.
b) Tätä sähkötyökalua ei suositella käytettäväksi toimintoihin, kuten kiillotukseen, hiontaan, teräsharjaukseen tai katkaisuun. Jos sähkötyökalua käytetään tarkoitukseen, johon sitä ei ole suunniteltu, voi aiheutua vaaratilanne ja henkilövahinko.
c) Älä käytä varaosia tai varusteita, joita valmistaja ei suosittele tai ole hyväksynyt. Varusteen käyttäminen ei ole turvallista vain siksi, että se voidaan yhdistää sähkötyökaluun.
d) Lisävarusteen nimellisnopeuden tulee olla vähintään sama kuin sähkötyökaluun merkityn enimmäisnopeuden. Jos varusteita käytetään niiden nimellisnopeutta suuremmalla nopeudella, ne voivat särkyä ja niistä voi lentää kappaleita.
e) Lisävarusteen ulkohalkaisijan ja paksuuden tulee olla tämän sähkötyökalun nimelliskapasiteetin rajoissa. Vääränkokoista lisävarustetta ei ole mahdollista suojata tai hallita riittävän tehokkaasti.
f) Lisävarusteiden kierteisen kiinnitysosan on sovittava hiomakoneen karan kierteisiin. Laippojen avulla asennettujen lisävarusteiden kohdalla lisävarusteen kiinnitysreiän on sovittava laipan sijoituskohdan halkaisijaan. Jos varustetta ei voi kiinnittää sähkötyökaluun kunnolla, voi aiheutua epätasapaino ja voit menettää työkalun hallinnan tärinän vuoksi.
g) Älä käytä vahingoittuneita lisävarusteita. Ennen käyttämistä tarkista, ettei tarvikkeessa, esimerkiksi

sen hiomalaikassa tai taustalevyssä, ole halkeamia, repeämiä tai kulumia ja että teräslankaharjassa ole irrallisia tai katkenneita harjaksia. Jos sähkötyökalu putoaa, tarkista, onko siihen tullut vaurioita ja vaihda vaurioitunut osa. Kun olet tarkistanut laitteen, siirry kauas siitä ja pyydä muitakin siirtymään kauemmas. Anna sähkötyökalun käydä suurimmalla nopeudella kuormittamattomana minuutin ajan. Vaurioitunut varuste tavallisesti särkyy tämän testausajan kuluessa.

h) Käytä henkilökohtaisia suojavarusteita. Käytä kasvosuojusta tai suojalaseja käyttötarkoituksen vaatimusten mukaisesti. Käytä tarvittaessa hengityssuojainta, kuulosuojaimia, käsineitä ja suojavaatetusta, joka estää lentävien kappaleiden aiheuttamat henkilövahingot. Suojalasien on pystyttävä suojaamaan käyttäjää erilaisten työtoimenpiteiden aikana sinkoavilta kappaleilta. Hengityssuojaimen on pystyttävä estämään hiukkasia pääsemästä hengitysteihin. Pitkäaikainen altistuminen melulle voi aiheuttaa kuulovaurioita.
i) Pidä sivulliset turvaetäisyyden päässä työalueesta. Työalueella on käytettävä henkilökohtaisia suojavarusteita. Työstettävän kappaleen tai särkyneen varusteen singahtavat osat voivat aiheuttaa henkilövahinkoja myös käyttöalueen ulkopuolella.
j) Pidä virtajohto kaukana pyörivästä lisävarusteesta. Jos menetät työkalun hallinnan, johto voi katketa tai vaurioitua tai työkalu voi osua käteesi.
k) Laske työkalu alas vasta kun se on täysin pysähtynyt. Käynnissä oleva työkalu voi osua työtason pintaan, jolloin menetät sen hallinnan.
1) Älä anna sähkötyökalun olla käynnissä kantaessasi sitä. Jos käynnissä oleva sähkötyökalu tarttuu vaatteisiisi, se voi osua kehoosi.
m) Puhdista sähkötyökalun ilmanvaihtoaukot säännöllisesti. Moottorin puhallin vetää pölyä työkalun sisään. Metallipölyn kertyminen voi aiheuttaa sähköiskun vaaran.
n) Älä käytä sähkötyökalua helposti syttyvien aineiden läheisyydessä. Kipinät voivat sytyttää ne.
o) Älä käytä nestemäistä jäähdytysainetta vaativia lisävarusteita. Veden tai muun jäähdytysaineen käyttäminen voi aiheuttaa sähköiskun.

TURVAOHJEET KAIKKIA TOIMINTOJA KÄYTETTÄESSÄ (JATKOA)

Takaisku ja vastaavat varoitukset

Takapotku aiheutuu äkillisesti hiomalaikan, taustalevyn, harjan tai varusteen juuttuessa kiinni. Tällöin pyörä pysähtyy ja sähkötyökalu lähtee hallitsemattomasti vastakkaiseen suuntaan.

Jos esimerkiksi hiomalaikka jää kiinni työstettävään kappaleeseen, laikan reuna voi kaivautua sen pintaan, jolloin hiomalaikka voi nousta pinnalle tai aiheuttaa potkun. Hiomalaikka voi singahtaa käyttäjää kohden tai hänestä poispäin sen mukaan mihin

suuntaan laikka pyörii jäädessään kuunni. Tällöin hiomalaikka voi myös rikkoutua.

Takapotku on seurausta työkalun väärinkäyttämisestä tai virheellisistä olosuhteista. Se voidaan välttää seuraavien varotoimien avulla.

a) Pitele työkalua tiukasti. Pidä kehosi ja käsivartesi asennossa, jossa ne vastustavat takapotkun voimaa. Pidä aina kiinni lisäkahvasta, jotta takapotku ja käynnistymisen aikana esiintyvä vääntöreaktio pysyvät hallinnassa. Käyttäjä voi hallita vääntöreaktiota tai takapotkuvoimaa, jos tarvittaviin varotoimiin ryhdytään.
b) Älä vie käsiä käynnissä olevan työkalun lähelle. Se voi aiheuttaa takapotkun.
c) Pidä kehosi kaukana alueelta, johon sähkötyökalu singahtaa takapotkun vaikutuksesta. Takapotku saa työkalun singahtamaan vastakkaiseen suuntaan laikan liikkeeseen nähden, jos se tarttuu kiinni.
d) Toimi erityisen varovaisesti työstäessäsi esimerkiksi nurkkia tai teräviä kulmia. Vältä työkalun kimpoamista ja tarttumista kiinni. Nurkat, terävät kulmat tai kimpoaminen voivat aiheuttaa toiminnassa olevan työkalun jäämisen kiinni, jolloin sen hallinta menetetään tai voi aiheutua takapotku.
e) Älä kiinnitä työkaluun sahanterää. Muutoin aiheutuu helposti takapotku tai hallinnan menetys.

Lisäturvaohjeet hiomiseen

a) Älä käytä erittäin kuluneita hiomapapereita. Noudata valmistajan suosituksia valitessasi hiomapaperia. Jos hiomapaperi ulottuu laikan ulkopuolelle, voi aiheutua haavan saamisen, laikan kulumisen tai takapotkun vaara.

Hiomakoneiden turvallista käyttöä koskevia lisäohjeita

VAROITUS: Hiontatyöstä syntyvälle pölylle altistuminen värsta vaarallista käyttäjän tai sivullisten terveyden kannalta. Käytä erityisesti myrkylliseltä pölyltä ja höyryiltä suojaamaan suunniteltua pölynaamaria. Varmista, että myös työalueella olevat tai työalueelle tulevat henkilöt ovat suojautuneet pölyltä.

VAROITUS: Käytä konetta hyvin ilmastoidussa tilassa metalleja hiottaessa. Varmista, että konetta ei käytetä palonarkojen nesteiden, kaasujen tai pölyn läheisyydessä. Hiomisesta tai moottorin kosketusvarresta saattaa singota kipinöitä tai kuumia hiukkasia, jotka voivat sytyttää tulenarat materiaalit palamaan.V

AROITUS: Älä käytä pölysuodatinkasettia tai poistosovitinta esineiden säilyttämiseen.

Maalin hionta

VAROITUS: Noudata maalin hionnalle asetettuja mieräyksiä. Kiinnitä erityistä huomiota seuraaviin asioihin:

• Käytä pölynimuria pölynpoistoon aina, kun se on mahdollista.
• Toimi erityisen varovaisesti, kun hiot maalia, joka saattaa olla lyijypohjaista:
• Estä lasten ja raskaana olevien naisten pääsy työskentelypaikalle. Kaikkien työmaalla olevien henkilöiden on käytettävä erityisesti lyijymaaleja ja -pölyjä varten suunniteltua hengityssuojainta. Syöminen, juominen ja tupakanpoltto työmaalla on kielletty.
• Hävitä hiomapöly ja kaikki muut irtojätteet turvallisesti.

Vaarat

VAROITUS: Suosittelemme käyttämään jaanösvirtalaitetta, jonka nimellisjäännösvirta on korkeintaan 30 mA.

Turvamääräysten noudattamisesta ja turvalaitteiden käyttämisestä huolimatta tiettyjä vaaroja ei voida välttää. Näitä ovat seuraavat:

• Kuulon heikkeneminen.
- Lentävien kappaleiden aiheuttamat henkilövahingot.
- Käytön aikana kuumenevien varusteiden aiheuttamat palovammat.
- Pitkäaikaisen käyttämisen aiheuttamat henkilövahingot.

SÄILYTÄ NÄMÄ OHJEET

Sähköturvallisuus

Sähkömoottori toimii vain yhdellä jännitteellä. Tarkista aina, että verkkovirran jännite vastaa tyyppikilpeen merkittyä jännitettä. Jos virtajohto on vaurioitunut, se tulee viedä ainoastaan DEWALT-PALVELUUN tai valtuutettuun huoltopalveluun vaihdettavaksi.

Jatkojohdon käyttäminen

Jos jatkojohto vaaditaan, käytä hyväksyttyä 3-ytimen jatkojohtoa, joka sopii tämän työkalun ottotehoon (ks. Tekniset tiedot). Johtimen minimikoko on 1,5 mm², maksimipituus on 30 m.

Jos käytät johtokelaa, kelaa johto aina kokonaan auki.

Pakkauksen sisältö

Pakkauksen sisältö:

1Kipsilevyhiomakone

1 Airlock-liitin(DWV9000-XJ)

1Käyttöohje

• Tarkista laite, osat ja lisävarusteet kuljetusvaurioiden varalta.
• Lue tämä käyttöohje huolellisesti ennen laitteen käyttämistä.

Työkalun merkinnät

Seuraavat kuvakkeet näkyvät työkalussa:

Lue käyttöohjeet ennen käyttämistä.

Käytä kuulosuojaimia.

Käytä suojalaseja.

Päivämääräkoodin paikka (Kuva [Fig.] A)

Valmistuspäivämääräkoodi 7 koostuu 4-numeroisesta vuodesta, jota seuraa 2-numeroinen viikko ja 2-numeroinen tehdaskoodi.

Kuvaus (Kuva A)

VAROITUS: Älä tee laitteen tai sen osiin mitään konsia. Muutoin voi aiheutua omaisuustai henkilövahinkoja.

1 Virtakytkin
2 Nopeudensäädin
3 Pääkahva
4 Pääputki
5 Pölynpoistoportti
6 Hioma-alusta
7 Päivämääräkoodi

Käyttötarkoitus

Tämä kipsilevyhiomakone on tarkoitettu ammattimaisiin hiomasovelluksiin, kuten kattojen ja seinien kipsilevyrakenteiden hiontaan sekä maalin, päällysteiden, tapettijäämien ja irtonaisen laastin poistamiseen.

Älä käytä kosteissa olosuhteissa tai jos laitteen lähellä on syttyviä nesteitä tai kaasuja.

Tämä kipsilevyhiomakone on ammattimainen sähkötyökalu. Älä anna lasten koskea laitteeseen. Kokemattomat henkilöt saavat käyttää tätä laitetta vain valvotusti.

• Pienet lapset ja liikuntarajoitteiset. Tätä laitetta ei ole tarkoitettu pienten lasten tai liikuntarajoitteisten henkilöiden käyttöön ilman valvontaa.
• Tämä tuote ei ole tarkoitettu henkilöiden (mukaan lukien lapset) käytettäväksi, joiden fyysiset, sensoriset tai henkiset kyvyt tai kokemus ja/tai tietämys tai taidot ovat rajalliset. Heidän turvallisuudestaan tulee huolehtia heistä vastuussa oleva henkilö. Lapsia ei koskaan saa jättää yksin tämän tuotteen kanssa.

KOKOAMINEN JA SÄÄTÄMINEN

VAROITUS: Vakavan henkilövahingon vaaran vaktämtämiseksi katkaise työkalusta virta ja irrota sen pistoke pistorasiasta ennen säätämistä tai varusteiden irrottamista tai asentamista. Tahaton käynnistyminen voi johtaa henkilövahinkoihin.

Hiomalaikkojen kiinnittäminen (Kuva B)

Kipsilevyhiomakone DWE7800 on tarkoitettu käytettäväksi 225 mm:n hiomalaikoilla 8. Hiomalaikat kiinnitetään DWE7800 tarranauhalla.

Suositellut hiomalaikat ovat saatavilla lisämaksusta paikalliselta jälleenmyyjältä tai valtuutetusta DEWALT-huoltopalvelusta.

Hiomalaikan kiinnittäminen hioma-alustaan (Kuva B)

1. Käännä hiomakone ylösalaisin niin, että hioma-alusta 6 osoittaa ylöspäin.
2. Puhdista hioma-alustan pinta pölystä.
3. Pitele alustaa yhdellä kädellä niin, että se ei voi pyöriä.
4. Keskitä ja aseta hiomalaikka 8 toisella kädellä paikoilleen suoraan alustan päälle. Paperisia hiomalaikkoja käyttäessä tulee varmistaa, että hiomalaikassa mahdollisesti olevat ilmankiertoaukot kohdistuvat hioma-alustassa oleviin ilmankiertoaukkoihin.

Liukukytkin (Kuva C)

HIOMIO: Pidä sivukahvasta ja työkalun rungosta tiukasti käytönyökalun hallinnan säilyttämiseksi käynnistyksen ja käytön aikana ja kunnes laikka tai lisävaruste lakkaa pyörimästä. Varmista, että laikka on pysähtynyt kokonaan ennen työkalun asettamista alas.

HUOMAA: Älä kytke työkalua päälle tai pois päältä kuormituksen alaisena vähentääksesi työkalun odottamatonta liikettä. Anna hiomakoneen saavuttaa täysi nopeus ennen kuin kosketat työpintaa. Nosta työkalu pinnasta ennen työkalun sammuttamista. Anna työkalun pysähtyä ennen sen asettamista alas.

VAROITUS: Varmista ennen työkalun liittämistä verkovirtaan, että liukukytkin on pois päältä asennosta painamalla ja vapauttamalla kytkimen takaosa. Varmista, että liukukytkin on pois päältä asennossa yllä Kuvatulla tavalla työkalun virransyötön keskeytymisen jälkeen, esimerkiksi maasulkukytkimen aktivoituessa, piirikatkaisimen aktivoituessa, kun pistoke irrotetaan vahingossa tai sähkökatkoksen tapahtuessa.

Käynnistä työkalu liu'uttamalla ON/OFF-liukukytkin 1 työkalun etuosaan päin. Pysäytä työkalu vapauttamalla ON/OFF-liukukytkin.

Kun haluat työkalun toimivan jatkuvasti, liu'uta kytkintä työkalun etuosaan päin ja paina kytkimen etuosaa sisäänpäin. Pysäytä työkalu jatkuvassa käyttötilassa, paina liukukytkimen takaosaa ja vapauta se.

Nopeudensäädin (Kuva A)

Hiomakoneessa DWE7800 on nopeudensäädin. Säädä nopeutta kiertämällä säädintä 2. Säätimessä on numeroarvot 1-5. Asetus "1" on alhaisin nopeus (noin 1200 kierr./min) ja "5" suurin nopeus (noin 2400 kierr./min).

Käytä suurimpia nopeuksia materiaalin nopeaan poistamiseen. Käytä alhaisempia nopeuksia poistonopeuden pienentämiseksi, kun tarkempi hallinta on tarpeen.

Harjatyppinen laippa (Kuva B)

Harjatyypinen laippa 9 on hioma-alustan ympärillä laitteessa DWE7800. Kyseisellä laipalla on kaksi käyttötarkoitusta:

• Se ulottuu hioma-alustan pinnan alapuolelle, jotta hiomaosat eivät vaurioittaisi työstökappaletta.
• Se estää kipsilevystä syntyvän pölyn leviämisen, kunnes se imuroidaan.

Jos laippa on vaurioitunut tai kulunut liikaa, se tulee viedä valtuutetun DEWALT -huoltopalvelun vaihdettavaksi.

AirLock™-yhteensopivan pölynpoistolaitteen liittäminen (Kuva D)

Kipsilevyhiomakone sopii DEWALT AirLock™

-liitäntäjärjestelmään. AirLock™ mahdollistaa AirLock™

-liittimen 10 nopean ja varman liitännän hiomakoneen pölynpoistoporttiin 5.

1. Varmista, että AirLock™ -liittimen holkki on avattu. (Katso Kuva D.) Kohdista holkin urat 11 AirLock™ -liittimeen kuvan mukaisesti sen avaamiseksi ja lukitsemiseksi.
2. Paina AirLock™-liitin sovittimen liitäntään.
3. Kierrä holkki lukittuun asentoon.

HUOMaa: Holkin sisällä olevat kuulalaakerit lukittuvat aukkoon ja varmistavat liitännän. Sähkötyökalu on nyt liitetty tiukasti pölynpoistolaitteeseen.

HUOMaa: Pölynpoistoportin laippa voidaan poistaa ja vaihtaa, jos se on vaurioitunut. Laippa on saatavilla lisävarusteena ja se voidaan vaihtaa ruuvimeisselin avulla.

TOIMINTA

Käyttöohjeet

V! OITUS: Noudata aina turvaohjeita ja määräyksiä.

VAROITUS: Vakavan henkilövahingon vaaran vääntämiseksi katkaise työkalusta virta ja irrota sen pistoke pistorasiasta ennen säätämistä tai varusteiden irrottamista tai asentamista. Jos laite käynnistyy vahingossa, voi aiheutua loukkaantuminen.

Oikeaoppinen käsien asento (Kuva E)

VAROITUS: Vähentääksesi vakavien henkilövaurioiden kärä, käytä AINA käsien oikeaoppista asentoa Kuvan osoittamalla tavalla.

VAROITUS: Vähentääksesi vakavien henkilövaurioiden risikä, tartu laitteeseen AINA tukevasti varautuen äkillisiin reaktioihin.

Käsien oikea asento tarkoittaa toisen käden pitämistä pääkahvassa 3 ja toisen käden pitämistä pääputkessa 4.

Kipsilevyn hiominen (Kuva E)

VIA ROITUS: Henkilövahinkojen välttämiseksi tulee A##käyttää pölyn ja sumun poistamiseen hyväksyttyä hengityssuojaa ja kipsilevyhiomakone tulee liittää asianmukaiseen pölynpoistolaitteeseen.

Kipsilevyhiomakoneessa on nivelöity hiomapää. Pää on käännettävissä eri suuntiin, minkä ansiosta hioma-alusta myötäilee työstökappaletta. Voit täten hioa sillä seinän ylä-, keski- ja alaosaa tai katon liitoskohtaa asentoa muuttamatta.

1. Kytke imurin virtakytkin päälle (l).
2. Kytke kipsilevyhiomakoneen virtakytkin päälle.

3. Aseta kipsilevyhiomakone kevyesti työstökappaletta vasten. Kohdista juuri riittävä määrä painetta hiomapään kohdistamiseksi työstettävään pintaan.

4. Lisää painetta, jotta hioma-alusta asettuu työstettävään pintaan. Liikuta hiomakonetta limittäin kipsilevypinnan tasoittamiseksi ohueksi.

5. Käytä AINOASTAAN riittävä määrä painetta hioma-alustan pitämiseksi työstettävää pintaa vasten.
6. Pidä hiomakone jatkuvasti liikkeessä varmistaen, että hioma-alusta pysyy kiinni työstettävässä pinnassa. Käytä vakaata pyyhkivää liikettä. Liiallinen paine, hiomakoneen pysäyttäminen työstökappaleeseen tai sen virheellinen liikutus voi aiheuttaa työstökappaleeseen pyörteiden jälkiä ja epätasaisen pinnan.

HUOMaa: Älä anna pyörivän hioma-alustan koskettaa teräviin ulkonemiin. Jos se osuu ulkonemiin (naulat, ruuvit, sähkörasiat, jne.), hioma-alusta voi vaurioitua pysyvästi.

Varotoimet hiottaessa maalia

Lyijypohjaisen maalin hiomista El SUOSITELLA saastuneen pölyn hallinnan vaikeuden vuoksi. Lyijymyrkytyksen vaara on suurin lapsille ja raskaana oleville naisille.

Koska on vaikea määrittää ilman kemiallista analyysia sisältääkö maali lyijyä, suosittelemme seuraavia varotoimia maalia hiottaessa:

1. HEnkILÖkOHTaInEn TURVaLLIsUUs

• Lasten tai raskaana olevien naisten ei tulisi tulla työalueelle, jossa maalia hiotaan, ennen kuin työ on valmis ja puhdistaminen suoritettu.
• Kaikkien työalueelle tulevien ihmisten tulee käyttää hengityssuojainta. Suodatin tulee vaihtaa päivittäin tai aina, kun käyttäjän on vaikea hengittää. Hanki paikallisesti rautakaupasta kunnollinen NIOSH-hyväksytty hengityssuojain.
• Työalueella EI SAA SYÖDÄ, JUODA tai TUPAKOIDA, jotta estetään saastuneiden maalipartikkeleiden joutuminen elimistöön. Työntekijöiden tulee peseytyä ja siistiytyä ENNEN syömistä, juomista tai tupakointia. Ruokia, juomia tai tupakointivälineitä ei tule jättää työalueelle, jossa pöly voi päästä niihin.

2. YMPÄRIsTÖn TURVaLLIsUUs

• Maali tulee poistaa niin, että syntyvän pölyn määrä on mahdollisimman pieni.
• Alueet, joilla maalia poistetaan, tulee eristää muovikalvolla, jonka paksuus on 0,1 mm.
• Hionta tulisi tehdä niin, että maalipölyä päätyy mahdollisimman vähän työalueen ulkopuolelle.

3. PUHDIsTUs Ja HÄVITTÄMInEn

• Kaikki työalueen pinnat tulee imuroida ja puhdistaa huolellisesti päivittäin hiontaprojektin ajan. Imurin suodattimet tulee puhdistaa säännöllisesti.
• Muovipressut tulee kerätä ja hävittää lastujen tai muun jätteen kanssa. Ne tulee laittaa suljettuihin jäteasioihin ja hävittää tavallisten jätteenhävityssäännösten mukaisesti. Puhdistuksen aikana lasten ja raskaana olevien naisten tulee pysyä poissa välittömän työalueen läheltä.

- Kaikki lasten lelut, pestävän huonekalut ja tarvikkeet tulee pestä perusteellisesti ennen niiden uudelleenkäyttöä.

KUNNOSSAPITO

Työkalusi on suunniteltu käytettäväksi pitkään ja edellyttämään vain vähän kunnossapitoa. Oikea käsittely ja säännöllinen puhdistus varmistavat laitteen ongelmattoman toiminnan.

VAROITUS: Vakavan henkilövahingon vaaran vääntämiseksi katkaise työkalusta virta ja irrota sen pistoke pistorasiasta ennen säätämistä tai varusteiden irrottamista tai asentamista. Jos laite käynnistyy vahingossa, voi aiheutua loukkaantuminen.

Voiteleminen

Tätä sähkötyökalua ei tarvitse voidella.

Puhdistaminen

VAROITUS: Sähköiskun vaara ja mekaaninen vaara. Hota sähkölaite virtalähteestä ennen puhdistusta.

VAROITUS: Pidä sähkölaite ja tuuletusaukot davpuhtaina varmistaaksesi turvallisen ja tehokkaan toiminnan.

VAROITUS: Älä koskaan puhdista muita kuin määrä lippintoja liuottimien tai muiden voimakkaiden kemikaalien avulla. Nämä kemikaalit voivat heikentää näissä osissa käytettyjä materiaaleja. Käytä vain vedellä ja miedolla saippualla kostutettua liinaa. Älä päästä mitään nestettä työkalun sisään. Älä upota mitään työkalun osaa nesteeseen.

Tuuletusaukot voidaan puhdistaa kuivalla, pehmeällä ei-metallisella harjalla ja/tai sopivalla pölynimurilla. Älä käytä vettä tai puhdistusaineita. Käytä hyväksyttyjä suojalaseja ja hyväksyttyä hengityssuojaa.

Lisävarusteet

VAROITUS: Koska muita kuin DEWALT -lisävarusteita elöte testattu tämän työkalun kanssa, niiden käyttäminen tässä työkalussa voi olla vaarallista. Henkilövahinkovaaran välttämiseksi tässä tuotteessa saa käyttää vain DEWALT in suosittelemia lisävarusteita.

Saat lisätietoja sopivista lisävarusteista jälleenmyyjältäsi.

Säilytys

• Sammuta työkalu.
• Säilytä tuotteita aina sähköverkosta irti!
• Säilytä työkalua mahdollisimman viileässä ja kuivassa paikassa.
• Säilytä työkalua paikassa, jossa se on lasten ja valtuuttamattomien henkilöiden ulottumattomissa.
• Älä aseta sähkötyökalua hiomapää alaspäin - aseta se aina maahan sivun nojaan niin, että harjarengas osoittaa alaspäin. Muutoin hioma-alustaan voi tulla epämuodostumia.
• Tarkista työkalu vahinkojen varalta ennen sen käyttämistä pitkän varastoinnin jälkeen.

Kuljetus

H! MIO: Tahaton käynnistyminen kuljetuksen aikana!

• Kuljeta tuotteita aina sähköverkosta irti!
• Tarkista työkalu vahinkojen varalta ennen sen käyttämistä kuljetuksen jälkeen.

Ympäristön suojeleminen

Toimita tämä laite kierrätykseen. Tällä symbolilla merkittyjä tuotteita ei saa hävittää normaalin kotitalousjätteen mukana.

Tuotteissa on materiaaleja, jotka voidaan kerätä tai kierrättää uudelleenkäyttöä varten. Kierrätä sähkölaitteet paikallisten määräyksien mukaisesti. Lisätietoa on saatavilla osoitteessa www.2helpU.com.

VÄGGSLIP

DWE7800

Gratulerar!
