Producttype	LED-buitenprojector met bewegingsmelder
Merk	Livarno Lux
Model	HG00108A
Afmetingen (H x B x D)	Ongeveer 197 x 149 x 121 mm
Gewicht	Ongeveer 640 g
Voeding	230 V~, 50 Hz
Vermogen	8,5 W
Aantal LED's	16 x LED van 0,5 W
Beschermingsgraad	IP44 (beschermd tegen spatwater)
Beschermingsklasse	I
Verlichtingshoek LED	105°
Detectieafstand bewegingsmelder	12 m
Detectiehoek bewegingsmelder	180°
Aanbevolen montagehoogte	Ongeveer 2,5 m
Max. projectieoppervlak	190 x 149 mm
Instelling schemerdrempel	10 lx tot 20.000 lx
Instelling verlichtingsduur	Ongeveer 10 s tot 4 min
Instelling sensorgevoeligheid	Ja, via knop SENS
Inhoud van de levering	Projector, montagebeugel, pluggen (∅6 mm), schroeven, handleiding
Vereist kabeltype	H05RN-F 3G 1,0 mm² (niet meegeleverd), max. 2,5 m
Garantie	3 jaar
Onderhoud en reiniging	Reinig met een niet-pluizende, vochtige doek en een mild middel
Belangrijke veiligheidsinstructies	Montage door een professionele elektricien; minimale afstand van 0,5 m tot verlichte objecten

Veelgestelde vragen - HG00108A Livarno Lux

Hoe installeer ik de Livarno Lux LED-projector HG00108A?

De installatie moet worden uitgevoerd door een gekwalificeerde elektricien. Schakel de stroom uit, bevestig de montagebeugel aan de muur en sluit de voedingskabel (H05RN-F 3G 1,0 mm²) aan op de aansluitdoos volgens de markeringen L, N en ⊥. Raadpleeg de handleiding voor het gedetailleerde schema.

Wat is het bereik en de detectiehoek van de bewegingsmelder?

Het maximale bereik is 12 meter en de detectiehoek is ongeveer 180°. De ideale montagehoogte is 2,5 m voor optimale detectie.

Hoe stel ik de verlichtingsduur en de sensorgevoeligheid in?

Draai aan de knop TIME om de duur in te stellen (van 10 s tot 4 min). Gebruik de knop SENS om de bewegingsgevoeligheid aan te passen. Richt de sensor indien nodig.

Werkt de bewegingsmelder overdag?

Ja, als de knop LUX is ingesteld op ✱ (max.), reageert de sensor tot 20.000 lx. In stand Ⓕ (ongeveer 10 lx) werkt hij alleen 's nachts.

Wat te doen als de LED's niet branden?

Controleer eerst de voeding (zekering, stroomonderbreker). Zorg ervoor dat de LUX-instelling is aangepast aan de omgevingshelderheid. Als het probleem aanhoudt, neem dan contact op met een elektricien, want de LED's zijn niet door de gebruiker te vervangen.

Kan ik de LED's zelf vervangen?

Nee, de LED's zijn geïntegreerd en kunnen niet door de gebruiker worden vervangen. Laat ze aan het einde van de levensduur repareren door een elektricien of vervang de hele projector.

Welke veiligheidsafstand moet ik in acht nemen ten opzichte van verlichte objecten?

Houd een afstand van ten minste 0,5 meter aan tussen de projector en elk verlicht object om brandgevaar door hitte te voorkomen.

Hoe reinig ik de projector?

Schakel vóór het reinigen de stroom uit (zekering of stroomonderbreker). Gebruik een niet-pluizende, licht vochtige doek met een mild reinigingsmiddel. Dompel het apparaat nooit onder in water.

Wat is de garantie op het product?

De garantie is 3 jaar vanaf de aankoopdatum. Deze dekt materiaal- en fabricagefouten, maar niet normale slijtage of schade door onjuist gebruik.

Verbruikt de projector energie, zelfs als hij uit is?

Ja, er blijft een laag restverbruik bestaan. Voor een volledige uitschakeling trekt u de stekker uit het stopcontact of gebruikt u een speciale schakelaar.

GEBRUIKSAANWIJZING HG00108A Livarno Lux

Montage-, bedienings- en veiligheidsinstructies

ES

FOCO LED DE 8,5 W

Legenda van de gebruikte pictogrammen....Página 38

Inleiding ...... Pagina 38
Correct gebruik ...... Pagina 38
Beschrijving van de onderdelen.... Pagina 38
Technische gegevens....Página 39
Omvang van de levering....Página 39

Algemene veiligheidsinstructies...... Pagina 39

Voor de montage......Pagina 41

Voor de ingebruikname...... Pagina 42

Montage....Pagina 42

Ingebruikname ...... Pagina 43

Bewegingsmelder instellen....Página 43

Verlichtingsduur instellen ...... Pagina 44

Gevoeligheid van de sensor instellen.... Pagina 44

Daglichtniveau instellen....Pagina 44

Bewegingsmelder instellen ...... Pagina 44

Reiniging en onderhoud...... Pagina 45

Afvoer......Pagina 45

Garantie......Pagina 46

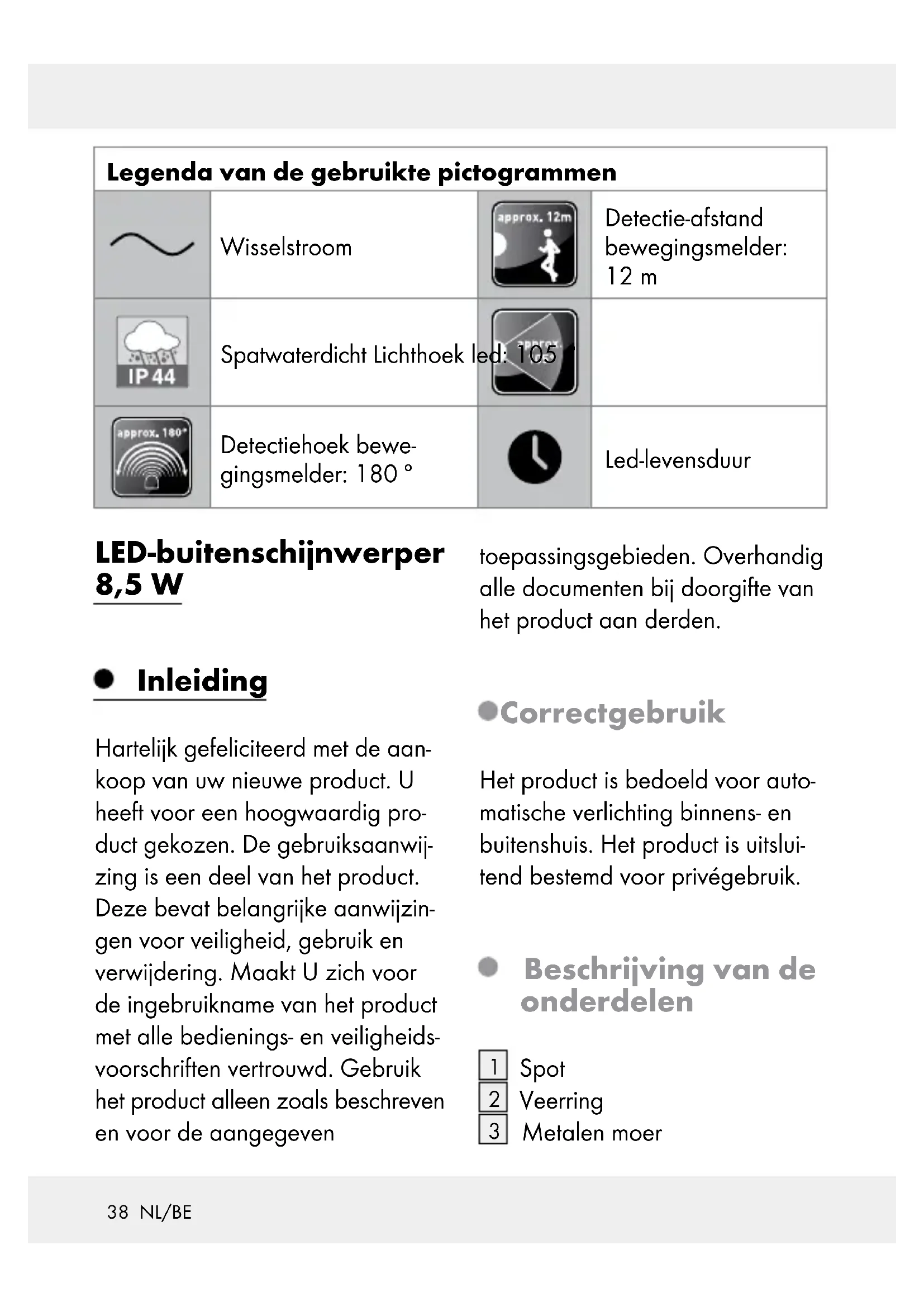

Legenda van de gebruikte pictogrammen
	Wisselstroom		Detectie-afstand bewegingsmelder: 12 m
	Spatwaterdicht Lichthoek le
	Detectiehoek bewegingsmelder: 180 °		Led-levensduur

LED-buitenschijnwerper 8,5 W

toepassingsgebieden. Overhandig alle documenten bij doorgifte van het product aan derden.

Inleiding

Hartelijk gefeliciteerd met de aan- koop van uw nieuwe product. U heeft voor een hoogwaardig pro- duct gekozen. De gebruiksaanwij- zing is een deel van het product. Deze bevat belangrijke aanwijzin- gen voor veiligheid, gebruik en verwijdering. Maakt U zich voor de ingebruikname van het product met alle bedienings- en veiligheids- voorschriften vertrouwd. Gebruik het product alleen zoals beschreven en voor de aangegeven

Correctgebruik

Het product is bedoeld voor automatische verlichting binnens- en buitenshuis. Het product is uitsluitend bestemd voor privégebruik.

Beschrijving van de onderdelen

1 Spot
2 Veerring
3 Metalen moer

4 Montagebeugel
5 Stelschroef
6 Aansluitbox
7 Kabeldoorvoer
8 Borgschroeven
9 Bewegingsmelder
10 DraairegelaarSENS (gevoeligheid)
11 DraairegelaarTIME (inschakelduur)
12 DraairegelaarLUX (lichtgevoeligheid)
13 Klemblok
14 Kabelklem

Schemerschakelaar:instelbaarvan 10 lx - 20.000 lx

Verlichtingsduur:instelbaarvan ca.10 s-4 min

Montagehoogte:ongeveer 2,5 m

Gewicht: ongeveer 640 g

- Omvang van de levering

1 LED-buitenlamp met bewegings- melder
2 plug (∅ 6 mm)
2 schroeven
1 montage- en gebruiks- aanwijzing

Algemene veiligheids-instructies

Maak u voor de ingebruikname van het product met alle bedienings- en veiligheidsvoorschriften vertrouwd!

Geef alle documenten mee wanneer u het product aan derden geeft!

LEVENSGEVAAR

EN GEVAAR VOOR ONGE-

VALLEN VOOR KLEINE KINDEREN EN JONGEREN!

Laat kinderen nooit zonder toezicht bij het verpakkingsma- teriaal. Er bestaat gevaar voor verstikking door verpakkings- materiaal. Kinderen onderschatten vaak de gevaren. Houd kinderen altijd uit de buurt van het product.

Dit product kan door kinderen vanaf 8 jaar en ouder alsmede door personen met vermin- derde fysieke, sensorische of mentale vaardigheden of een gebrek aan ervaring en kennis worden gebruikt, als zij onder toezicht staan of geïnstrueerd werden met betrekking tot het veilige gebruik van het product en zij de hieruit voortvloeiende gevaren begrijpen. Kinderen mogen niet met het product spelen. Reiniging en onder- houd mogen niet door kinde- ren zonder toezicht worden uitgevoerd.

Levensgevaar door elektrische schokken

- Controleer het product altijd op eventuele beschadigingen voordat u het op het stroomnet aansluit. Gebruik het product nooit wanneer u enigerlei beschadigingen constateert.

- Controleer voor de montage of de ter beschikking staande netspanning overeenkomt met de benodigde bedrijfsspanning van het product (230 V\~50 Hz). Monteer het product niet als dit niet het geval is.

VOORZICHTIG! GEVAAR VOOR BRANDWONDEN!

Zorg ervoor dat het product is uitgeschakeld en minimaal 15 minuten is afgekoeld voordat u het aanraakt. Het product kan een grote hitte ontwikkelen.

BRANDGEVAAR!

Monteer het product op minimaal 0,5 m afstand van te verlichten materialen. Een overmatige warmteontwikkeling kan tot brand leiden.

VOORZICHTIG! KANS OP LETSEL!

Een beschadigd

lampenglas moet vóór verder gebruik van het product worden vervangen.

■ Alleen bestemd voor installatie buiten handbereik.
- Dit artikel bevat geen onderde- len die door de verbruiker kun- nen worden onderhouden. De led's kunnen niet door de ge- bruiker worden vervangen.
Mochten de led's aan het einde van hun levensduur uitvallen, dan moeten deze door een gekwalificeerde elektricien worden gerepareerd, anders moet het product worden afgevoerd.
■ De led-schijnwerper mag alleen met de geïntegreerde led-ballast worden gebruikt.
Zolang het product is aangesloten op een stopcontact zal het een beetje stroom verbruiken - ook als de lamp is uitgeschakeld. Om het product compleet uit te schakelen, dient u de netschakelaar uit te schakelen.

- Voor de montage

Belangrijk: de elektrische aan-sluiting moet door een opgeleide elektricien of een voor elektro-in-stallaties bevoegde persoon wor-den uitgevoerd. Deze moet op de hoogte zijn van de eigenschappen van het product en van de aansluit-voorschriften.

• Controleer voor de installatie of op de leiding waarop het product wordt aangesloten geen spanning staat. Verwijder hiervoor de zekering of schakel de betreffende installatie-auto-maat in de groepenkast uit (0-stand).
  ■ Controleer hiervoor de spanningsvrijheid met een spanningstester.
• Het meegeleverde montagemateriaal is geschikt voor normaal stevig muurwerk. Informeer u ook over welk montagemateriaal voor de door u gekozen montage-ondergrond geschikt is. Informeer u indien nodig hierover bij een specialist.

●Voorde ingebruikname

Opmerking: verwijder al het verpakkingsmateriaal van het product.

- Montage

Zorg ervoor dat u niet op stroom-, gas- of waterleidingen stoot als u in de wand boort. Raadpleeg de gebruiksaanwijzing van uw boormachine en neem alle veiligheidsinstructies in acht. Anders bestaat er kans op (dodelijke) verwondingen als gevolg van een elektrische schok.

Let bij het bepalen van de montageplek op de volgende zaken:

□ Controleer of de spot 1 het gewenste gebied verlicht. U kunt de spot 1 verticaal bewegen.

□ Zorg ervoor dat de bewegingsmelder 9 het gewenste gebied verlicht. De bewegingsmelder 9 heeft een bereik van max.

12 m bij een registratiehoek van ca. 180° (afhankelijk van de montagehoogte - ideaal is een hoogte van 2,50 m) (afb. D).

☐ Let erop dat de bewegingsmelder 9, s nachts niet wordt verlicht door straatverlichting. Dit kan de werking beïnvloeden.

Ga voor de montage te werk, zoals hierna beschreven:

Draai de stelschroef 5 met een kruiskopschroevendraaier los om de montagebeugel 4 van de spot 1 te scheiden.

☐ Houd de montagebeugel 4 horizontaal (indien nodig waterpas) tegen de muur en markeer de bevestigingsgaten.

☐ Boor vervolgens de bevestigingsgaten (∅ 6 mm) en plaats de pluggen in de boorgaten (afb. A).

□ Bevestig de montagebeugel 4 met de meegeleverde schroeven.

□ Bevestig nu de spot 1 aan de montagebeugel 4 door met een kruiskopschroevendraaier de stelschroef 5 inclusief veerring 2 en metalen moer 3 weer vast te zetten (zie afb. A).

Open de aansluitbox 6 nadat u met een kruiskopschroevendraaier het deksel van de aansluitbox 6 heeft losgemaakt.
□ Steek een aansluitkabel (niet meegeleverd) van het type H05RN-F 3G 1,0 mm² door de kabeldoorvoer 7 in de aan-sluitbox 6. De aansluitkabel mag maximaal 2,5 m lang zijn. Zet de aansluitkabel eerst vast met de kabelklem 14 en daarna door het aandraaien van de moer van de kabeldoorvoer 7.
☐ Sluit de aansluitkabel aan op het klemblok 13 in de aansluitbox 6. Let hierbij op de markeringen op het klemblok 13 (L voor de fasedraad, N voor de nuldraad en ⏻ voor de aarddraad) (afb. C).
□ Sluit de aansluitbox 6 weer.
Stel de spot 1 af in de ge- wenste richting. Hiervoor moet u eventueel de borgschroeven 8 een beetje losdraaien. Draai na het afstellen de borg- schroeven 8 weer vast om een veilige stand te waarborgen.

Plaats de zekering weer terug of schakel de installatie-automaat weer in. Uw product is nu gereed voor gebruik.

- Ingebruikname

Bewegingsmelder instellen

Afhankelijk van de vooraf ingestelde waarden van de bewegingsmelder 9 gaat de spot 1 gedurende een bepaalde tijd aan zodra de bewegingsmelder 9 een beweging registreert. Deze vooraf ingestelde waarden worden door de drie regelaars aan de onderkant van de bewegingsmelder 9 ingesteld (afb. B).

Verlichtingsduur instellen

Draai de draairegelaar TIME 11 met de klok mee om de verlichtingsduur te verhogen. De verlichtingsduur kunt u in een tijdvenster van ca. 10 seconden tot 4 minuten instellen.

Gevoeligheidvan de sensor instellen

Draai de draairegelaar SENS 10 met de klok mee, om de gevoeligheid van de sensor te verhogen.

Opmerkingbewegingsmelder 9 detecteert warmtestraling. Hij reageert bij lage omgevingstemperaturen gevoeliger op lichaamswarmte dan bij warme omgevingstemperaturen. Let erop dat de gevoeligheid van de sensor tijdens de verschillende seizoenen opnieuw ingesteld moet worden.

Draai de draairegelaar LUX 12 met de klok mee, om het dag- lichtniveau te verhogen: in de positie (reageert de bewe- gingsmelder alleen, s nachts (bij ca. 10 lx). In de positie * reageert de bewegingsmelder ook bij daglichtniveau, zolang ca. 20.000 lx niet wordt over- schreden.

Bewegingsmelder instellen

Opmerking: u dient deze instelling tijdens de schemering uit te voeren.

□ Maak de borg moer 8 los.
□ Draai de draairegelaar LUX 12 op de stand *.
☐ Richt de bewegingsmelder 9 in de centrale richting van het gewenste gebied.
□ Beweeg in het gebied tot u met de prestaties van de bewegingsmelder 9 tevreden bent. Verander daarvoor de stand

van de draairegelaar SENS 10 of de richting van de bewegingsmelder 9.

Opmerking: houd er rekening mee, dat de bewegingsmelder 9 hoofdzakelijk bewegingen dwars op de bewegingsmelder 9 registreert. Als u recht naar de bewegingsmelder 9 toe loopt, kan hij deze beweging niet registreren.

Als u de bewegingsmelder 9 naar tevredenheid hebt ingesteld, draait u de borgmoer 8 weer vast, om de instellingen te fixeren.
Draai de draairegelaar LUX 12 in de gewenste positie. Bepaal deze tijdens de schemering, op het moment dat de spot 1 moet reageren.
Draai de draairegelaar LUX 12 langzaam met de klok mee, totdat hij op beweging in het gebied reageert.

●Reinigingen onderhoud

Verwijder voor de reiniging de zekering of schakel de hoofd-zekering in de zekeringkast uit.

■ Dompel het product nooit onder in water of in andere vloeistoffen. Anders kan het product beschadigd raken.
□ Reinig het product met een pluisvrije, licht vochtige doek en een mild reinigingsmiddel.
Plaats na de reiniging en voor het opnieuw in bedrijf nemen de zekering weer terug of schakel de installatie-automaat weer in.

• Afvoer

De verpakking bestaat uit milieuvriendelijke grondstoffen die u via de plaatselijke recyclingcontainers kunt afvoeren. De Grüne Punkt geldt niet voor Duitsland.

Neem de aanduiding van de verpakkingsmaterialen voor de afvalscheiding in acht. Deze zijn gemarkeerd met de afkortingen (a) en een cijfers (b) met de volgende betekenis: 1-7: kunststoffen/20-22: papier en vezelplaten/80-98: composietmaterialen.

Het product en de ver- pakkingsmaterialen zijn recyclebaar; verwijder deze afzonderlijk voor een betere afvalbehandeling. Het Triman-logo geldt alleen voor Frankrijk.

Informatie over de mogelijkheden om het uitgediende product na gebruik te verwijderen, verstrekt uw gemeentelijke overheid.

Gooi het afgedankte product omwille van het milieu niet weg via het huisvuil, maar geef het af bij het daarvoor bestemde depot of het gemeentelijke milieupark. Over af-gifteplaatsen en hun openingstijden kunt u zich bij uw aangewezen in-stantie informeren.

Garantie

Het product wordt volgens strenge kwaliteitsrichtlijnen zorgvuldig geproduceerd en voor levering grondig getest. In geval van schade aan het product kunt u rechtmatig beroep doen op de verkoper van het product. Deze wettelijke rechten worden door onze hierna vermelde garantie niet beperkt.

Op dit product verlenen wij 3 jaar garantie vanaf aankoopdatum. De garantieperiode start op de dag van aankoop. Bewaar de originele kassabon alstublieft. Dit document is nodig als bewijs voor aankoop.

Wanneer binnen 3 jaar na de aan- koopdatum van dit product een materiaal- of productiefout optreedt, dan wordt het product door ons - naar onze keuze - gratis voor u gerepareerd of vervangen. Deze garantie komt te vervallen als het product beschadigd wordt, niet correct gebruikt of onderhouden wordt.

De garantie geldt voor materiaal- en productiefouten. Deze garantie is niet van toepassing op productonderdelen, die onderhevig zijn aan normale slijtage en hierdoor als aan slijtage onderhevige onderdelen gelden (bijv. batterijen) of voor beschadigingen aan breekbare onderdelen, zoals bijv. schakelaars, accu's of dergelijke onderdelen, die gemaakt zijn van glas.

CE IP44
