Produkttyp	LED-Außenstrahler mit Bewegungsmelder
Marke	Livarno Lux
Modell	HG00108A
Abmessungen (H x B x T)	Ca. 197 x 149 x 121 mm
Gewicht	Ca. 640 g
Stromversorgung	230 V~, 50 Hz
Leistung	8,5 W
Anzahl LEDs	16 x 0,5 W LED
Schutzart	IP44 (spritzwassergeschützt)
Schutzklasse	I
LED-Abstrahlwinkel	105°
Erfassungsreichweite des Bewegungsmelders	12 m
Erfassungswinkel des Bewegungsmelders	180°
Empfohlene Montagehöhe	Ca. 2,5 m
Maximale Projektionsfläche	190 x 149 mm
Dämmerungsschwelleneinstellung	10 lx bis 20.000 lx
Leuchtdauereinstellung	Ca. 10 s bis 4 min
Sensorempfindlichkeitseinstellung	Ja, über SENS-Taste
Lieferumfang	Strahler, Montagebügel, Dübel (∅6 mm), Schrauben, Anleitung
Erforderlicher Kabeltyp	H05RN-F 3G 1,0 mm² (nicht im Lieferumfang), max. 2,5 m
Garantie	3 Jahre
Pflege und Reinigung	Mit einem feuchten, fusselfreien Tuch und mildem Reinigungsmittel reinigen
Wichtige Sicherheitshinweise	Montage durch einen Fachmann; Mindestabstand 0,5 m zu beleuchteten Gegenständen

Häufig gestellte Fragen - HG00108A Livarno Lux

Wie installiere ich den LED-Außenstrahler Livarno Lux HG00108A?

Die Installation muss von einem qualifizierten Elektriker durchgeführt werden. Schalten Sie den Strom ab, befestigen Sie den Montagebügel an der Wand, dann schließen Sie das Netzkabel (H05RN-F 3G 1,0 mm²) am Anschlusskasten unter Beachtung der Markierungen L, N und ⊥ an. Konsultieren Sie die Anleitung für das detaillierte Schema.

Wie groß sind Reichweite und Erfassungswinkel des Bewegungsmelders?

Die maximale Reichweite beträgt 12 Meter und der Erfassungswinkel ca. 180°. Die ideale Montagehöhe beträgt 2,5 m für eine optimale Erfassung.

Wie stelle ich die Leuchtdauer und die Sensorempfindlichkeit ein?

Drehen Sie den TIME-Knopf, um die Dauer (10 s bis 4 min) einzustellen. Verwenden Sie den SENS-Knopf, um die Bewegungsempfindlichkeit anzupassen. Richten Sie den Sensor bei Bedarf aus.

Funktioniert der Bewegungsmelder auch tagsüber?

Ja, wenn der LUX-Knopf auf ✱ (max.) eingestellt ist, reagiert der Sensor bis zu 20.000 lx. In Position Ⓕ (ca. 10 lx) funktioniert er nur nachts.

Was tun, wenn die LEDs nicht leuchten?

Überprüfen Sie zuerst die Stromversorgung (Sicherung, Schutzschalter). Stellen Sie sicher, dass die LUX-Einstellung der Umgebungshelligkeit angepasst ist. Wenn das Problem weiterhin besteht, wenden Sie sich an einen Elektriker, da die LEDs nicht vom Benutzer austauschbar sind.

Kann ich die LEDs selbst austauschen?

Nein, die LEDs sind integriert und können nicht vom Benutzer ersetzt werden. Lassen Sie sie am Ende der Lebensdauer von einem Elektriker reparieren oder ersetzen Sie den gesamten Strahler.

Welcher Sicherheitsabstand zu beleuchteten Gegenständen ist einzuhalten?

Halten Sie einen Abstand von mindestens 0,5 Meter zwischen dem Strahler und jedem beleuchteten Gegenstand ein, um Brandgefahr durch Hitze zu vermeiden.

Wie reinige ich den Strahler?

Schalten Sie vor der Reinigung den Strom ab (Sicherung oder Schutzschalter). Verwenden Sie ein leicht feuchtes, fusselfreies Tuch mit einem milden Reinigungsmittel. Tauchen Sie das Gerät niemals ins Wasser.

Wie lautet die Garantie des Produkts?

Die Garantie beträgt 3 Jahre ab Kaufdatum. Sie deckt Material- und Herstellungsfehler ab, jedoch nicht normale Abnutzung oder Schäden durch unsachgemäße Verwendung.

Verbraucht der Strahler auch im ausgeschalteten Zustand Energie?

Ja, ein geringer Reststromverbrauch bleibt bestehen. Für eine vollständige Trennung ziehen Sie das Netzkabel ab oder verwenden Sie einen eigenen Schalter.

BEDIENUNGSANLEITUNG HG00108A Livarno Lux

Montage-, Bedienungs- und Sicherheitshinweise

FR BE

PROJECTEUR EXTÉRIEUR LED 8,5 W

Legende der verwendeten Piktogramme.....Seite 6

Einleitung......Seite 6

Bestimmungsgemäße Verwendung......Seite 6

Teilebeschreibung......Seite 6

Technische Daten......Seite 7

Lieferumfang......Seite 7

Allgemeine Sicherheitshinweise......Seite 7

Vor der Montage......Seite 9

Vor der Inbetriebnahme......Seite 10

Montage......Seite 10

Inbetriebnahme......Seite 11

Bewegungsmelder einstellen......Seite 11

Leuchtdauer einstellen......Seite 12

Empfindlichkeit des Sensors einstellen......Seite 12

Tageslichtniveau einstellen ......Seite 12

Bewegungsmelder ausrichten ......Seite 12

Reinigung und Pflege......Seite 13

Entsorgung......Seite 14

Garantie......Seite 14

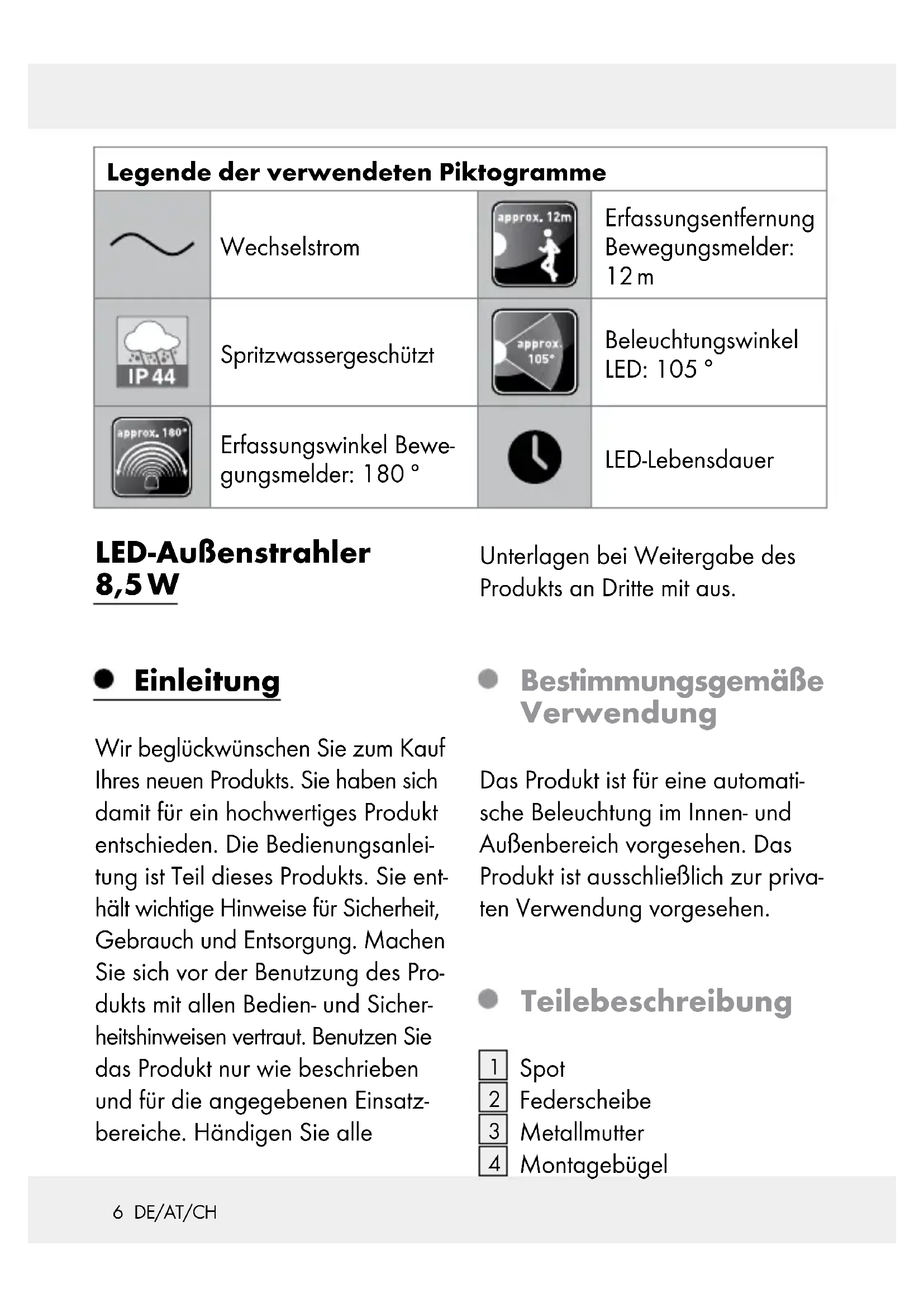

Legende der verwendeten Piktogramme
	Wechselstrom		ErfassungsentfernungBewegungsmelder:12 m
	Spritzwassergeschützt		BeleuchtungswinkelLED: 105 °
	Erfassungswinkel Bewegungsmelder: 180 °		LED-Lebensdauer

LED-Außenstrahler 8,5 W

Unterlagen bei Weitergabe des Produkts an Dritte mit aus.

Einleitung

Wir beglückwünschen Sie zum Kauf Ihres neuen Produkts. Sie haben sich damit für ein hochwertiges Produkt entschieden. Die Bedienungsanleitung ist Teil dieses Produkts. Sie enthält wichtige Hinweise für Sicherheit, Gebrauch und Entsorgung. Machen Sie sich vor der Benutzung des Produkts mit allen Bedien- und Sicherheitshinweisen vertraut. Benutzen Sie das Produkt nur wie beschrieben und für die angegebenen Einsatzbereiche. Händigen Sie alle

Bestimmungsgemäße Verwendung

Das Produkt ist für eine automatische Beleuchtung im Innen- und Außenbereich vorgesehen. Das Produkt ist ausschließlich zur privaten Verwendung vorgesehen.

Teilebeschreibung

1 Spot
2 Federscheibe
3 Metallmutter
4 Montagebügel

5 Arretierschraube
6 Anschlussbox
7 Kabelverschraubung
8 Feststellschrauben
9 Bewegungsmelder
10DrehreglerSENS (Empfindlichkeit)
11 DrehreglerTIME (Einschaltdauer)
12 DrehreglerLUX (Lichtempfindlichkeit)
13 Klemmblock
14 Kabelklemme

TechnischeDaten

Betriebsspannung: 230V\~50Hz, 8,5W

Dämmerungs- schalter:einstellbarvon 10 lx - 20.000 lx

Leuchtdauer:einstellbarvon ca.10s-4min

Schutzklasse: I

Schutzart:IP44(spritzwas- ser- geschützt)

Abmessungen

(HxBxT): ca. 197 x 149 ×121 mm

Projektionsfläche: max. 190 x 149 mm

Montagehöhe: ca. 2,5 m

Gewicht: ca.640g

Lieferumfang

1 LED-Außenstrahlermit Bewegungsmelder
2 Dübel (∅ 6 mm)
2 Schrauben
1 Montage- und Bedienungsanleitung

Allgemeine Sicherheits-hinweise

Machen Sie sich vor der ersten Benutzung des Produkts mit allen Bedien- und Sicherheitshinweisen vertraut! Händigen Sie alle Unterlagen bei Weitergabe des Produkts an Dritte ebenfalls mit aus!

LEBENS- UND

UNFALLGEFAHR FÜR KLEINKIN-

DER UND KINDER! Lassen

Sie Kinder niemals unbeaufsichtigt mit dem Verpackungsmaterial. Es besteht Erstickungsgefahr durch Verpackungsmaterial. Kinder unterschätzen häufig die Gefahren. Halten Sie Kinder stets vom Produkt fern.

- Dieses Produkt kann von Kindern ab 8 Jahren und darüber sowie von Personen mit verringerten physischen, sensorischen oder mentalen Fähigkeiten oder Mangel an Erfahrung und Wissen benutzt werden, wenn sie beaufsichtigt oder bezüglich des sicheren Gebrauchs des Produkts unterwiesen wurden und die daraus resultierenden Gefahren verstehen. Kinder dürfen nicht mit dem Produkt spielen. Reinigung und Benutzerwartung dürfen nicht von Kindern ohne Beaufsichtigung durchgeführt werden.

Lebensgefahr durch elektrischen Schlag

Überprüfen Sie vor jedem Netzanschluss das Produkt auf etwaige Beschädigungen. Benutzen Sie das Produkt niemals, wenn Sie irgendwelche Beschädigungen feststellen.

Vergewissern Sie sich vor der Montage, dass die vorhandene Netzspannung mit der benötigten Betriebsspannung des Produkts übereinstimmt (230 V\~ 50 Hz). Montieren Sie das Produkt nicht, wenn dies nicht der Fall ist.

VORSICHT! VERBREN-NUNGSGEFAHR! Stellen Sie sicher, dass das Produkt ausgeschaltet und mindestens 15 min abgekühlt ist, bevor Sie diese berühren. Das Produkt kann eine große Hitze entwickeln.

BRANDGEFAHR! --- 0,5m Montieren Sie das Produkt mit einer

Entfernung von mindestens 0,5 m zu angestrahlten Materialien. Eine übermäßige

Wärmeentwicklung kann zu Brandentwicklung führen.

VORSICHT! VERLETZUNGS- GEFAHR! Ein be-

schädigtes Lampenglas ist vor einer weiteren Benutzung des Produkts zu ersetzen.

Nur zur Installation außerhalb des Handbereichs vorgesehen.
- Dieser Artikel enthält keine Teile, die vom Verbraucher gewartet werden können. Die LEDs können nicht durch den Benutzer ausgetauscht werden.
Sollten die LEDs am Ende ihrer Lebensdauer ausfallen, müssen sie durch einen qualifizierten Elektriker repariert werden, ansonsten muss das Produkt entsorgt werden.
Der LED-Strahler ist nur mit dem eingebauten LED-Vorschaltgerät zu verwenden.
Solange das Produkt an eine Steckdose angeschlossen ist, zieht es ein wenig Strom – auch wenn die Leuchte ausgeschaltet ist. Um das Produkt komplett auszuschalten, sollte der Netzschalter ausgeschaltet werden.

- Vor der Montage

Wichtig: Der elektrische Anschluss muss durch einen ausgebildeten Elektriker oder eine für Elektroinstallationen eingewiesene Person erfolgen. Diese muss Kenntnis über die Eigenschaften des Produkts und Anschlussbestimmungen haben.

■ Stellen Sie vor der Installation sicher, dass an der Leitung, an der das Produkt angeschlossen werden soll, keine Spannung vorliegt. Entfernen Sie hierfür die Sicherung oder schalten Sie den Leitungsschutzschalter im Sicherungskasten aus (O-Stellung).
Überprüfen Sie die Spannungsfreiheit mittels Spannungsprüfer.
Das beigelegte Montagematerial ist für übliches festes Mauerwerk geeignet. Informieren Sie sich auch, welches Montagematerial für den von Ihnen gewählten Montageuntergrund geeignet ist. Informieren Sie sich hierüber gegebenenfalls bei einer Fachkraft.

●Vorder Inbetriebnahme

Hinweis: Entfernen Sie sämtliches Verpackungsmaterial vom Produkt.

- Montage

□ Vergewissern Sie sich, dass Sie nicht auf Strom-, Gas- oder Wasserleitungen stoßen, wenn Sie in die Wand bohren. Ziehen Sie die Bedienungsanleitung Ihrer Bohrmaschine hinzu und beachten Sie alle Sicherheits-hinweise. Ansonsten drohen Tod oder Verletzungsgefahr durch Stromschlag.

Achten Sie bei der Auswahl des Montageortes auf folgende Dinge:

□ Stellen Sie sicher, dass der Spot 1 den gewünschten Bereich ausleuchtet. Sie können den Spot 1 vertikal bewegen.
□ Stellen Sie sicher, dass der Bewegungsmelder 9 den gewünschten Bereich erfasst. Der Bewegungsmelder 9 hat einen Erfassungsbereich von

max. 12 m, bei einem Erfassungswinkel von ca. 180°(abhängig von der Montagehöhe - ideal ist eine Höhe von 2,50 m) (Abb. D).

□ Achten Sie darauf, dass der Bewegungsmelder 9 nachts nicht von Straßenbeleuchtung angestrahlt wird. Dies kann die Wirkungsweise beeinflussen.

Gehen Sie zur Montage vor, wie im Folgenden beschrieben:

☐ Lösen Sie die Arretierschraube 5 mit einem Kreuzschlitz-schraubendreher, um den Montagebügel 4 vom Spot 1 zu trennen.
□ Halten Sie den Montage-bügel 4 waagerecht ausge- richtet (ggf. Wasserwaage) gegen die Wand und markieren Sie die Befestigungslöcher.
☐ Bohren Sie nun die Befestigungslöcher ( 6 mm) und führen Sie die Dübel in die Bohrlöcher ein (Abb. A).
□ Befestigen Sie den Montagebügel 4 mit den beiliegenden Schrauben.

□ Befestigen Sie nun den Spot 1 am Montagebügel 4, indem Sie mit einem Kreuzschlitzschraubendreher die Arretierschraube 5 samt Federscheibe 2 und Metall-Mutter 3 wieder festziehen (s. Abb. A).

☐ Öffnen Sie die Anschlussbox 6, nachdem Sie mit einem Kreuzschlitzschraubendreher den Deckel der Anschlussbox 6 gelöst haben.

☐ Führen Sie ein Verbindungskabel (nicht im Lieferumfang enthalten) des Typs H05RN-F 3G 1,0 mm² durch die Kabelverschraubung 7 in die Anschlussbox 6. Das Verbindungskabel darf eine Länge von maximal 2,5 m haben. Fixieren Sie das Anschlusskabel zuerst mit der Kabelklemme 14 und anschließend durch Drehen der Mutter der Kabelverschraubung 7.

□ Verbinden Sie das Verbindungskabel mit dem Klemmblock 13 in der Anschlussbox 6. Achten Sie hierbei auf die Kennzeichnung des Klemmblocks 13

(L für den spannungsführenden Leiter, N für den Nullleiter und ⏚ für den Schutzleiter) (Abb. C).

☐ Schließen Sie die Anschluss-box 6 wieder.
☐ Richten Sie den Spot 1 in die gewünschte Richtung aus. Hierzu müssen Sie ggf. die Feststellschrauben 8 etwas lösen. Ziehen Sie nach dem Ausrichten die Feststellschrauben 8 wieder an, um einen sicheren Halt zu gewährleisten.

Setzen Sie die Sicherung wieder ein oder schalten Sie den Leitungsschutzschalter wieder an. Ihr Produkt ist nun betriebsbereit.

• Inbetriebnahme

Bewegungsmelder einstellen

Je nach den Voreinstellungen des Bewegungsmelders 9 schaltet sich der Spot 1 für eine gewisse Zeit ein, sobald der Bewegungsmelder 9 eine Bewegung erfasst. Diese

Voreinstellungen werden an den drei Reglern auf der Unterseite des Bewegungsmelders 9 vorgenommen (Abb. B).

Sie darauf, ggf. die Empfindlichkeit des Sensors im Laufe der Jahreszeiten zu regulieren.

Leuchtdauer einstellen

Drehen Sie den Drehregler TIME 11 im Uhrzeigersinn, um die Beleuchtungsdauer zu erhöhen. Die Beleuchtungsdauer können Sie in einem Zeitfenster von ca. 10 Sekunden bis 4 Minuten einstellen.

•Tageslichtniveau einstellen

Drehen Sie den Drehregler LUX 12 im Uhrzeigersinn, um das Tageslichtniveau zu erhöhen: In der Position reagiert der Bewegungsmelder nur bei Nacht (bei ca. 10 lx). In der Position* reagiert der Bewegungsmelder auch bei Tageslichtniveau, solange ca. 20.000 lx nicht überschritten werden.

Empfindlichkeit des Sensors einstellen

Drehen Sie den Drehregler SENS 10 im Uhrzeigersinn, um die Empfindlichkeit des Sensors zu erhöhen.

Hinweis: Der Bewegungsmelder 9 erfasst Wärmestrahlung. Er reagiert bei niedrigen Außen-temperaturen empfindlicher auf Körperwärme als bei warmen Außentemperaturen. Achten

Bewegungsmelder ausrichten

Hinweis: Sie sollten diese Einstellung bei Dämmerung durchführen.

☐ Lösen Sie die Feststell - schraube 8.
Drehen Sie den Drehregler LUX 12 auf die Position

☐ Richten Sie den Bewegungsmelder 9 in die zentrale Richtung des gewünschten Erfassungsbereichs.
□ Bewegen Sie sich im Erfassungsbereich, bis Sie mit dem Ansprechverhalten des Bewegungsmelders 9 zufrieden sind. Verändern Sie dazu die Position des Drehreglers SENS 10 oder die Ausrichtung des Bewegungsmelders 9.

Hinweis: Beachten Sie, dass der Bewegungsmelder 9 vorwiegend Bewegungen quer zum Bewegungsmelder 9 erfasst. Wenn Sie sich geradewegs auf den Bewegungsmelder 9 zu bewegen, kann er diese Bewegung nicht erfassen.

□ Wenn Sie den Bewegungsmelder 9 zufriedenstellend ausgerichtet haben, ziehen Sie die Feststellschraube 8 wieder fest, um die Einstellungen zu fixieren.
☐ Drehen Sie den Drehregler LUX ¹² in die gewünschte Position. Ermitteln Sie diese während der Dämmerungszeit,

in der der Spot 1 reagieren soll.

Drehen Sie den Drehregler LUX ¹² langsam im Uhrzeigersinn, bis er auf Bewegung im Erfassungsbereich reagiert.

- Reinigung und Pflege

■ Entfernen Sie vor der Reinigung im Sicherungskasten die Siches- rung oder schalten Sie den Leitungsschutzschalter aus.
■ Tauchen Sie das Produkt niemals in Wasser oder in andere Flüssigkeiten. Andernfalls kann das Produkt beschädigt werden.
☐ Reinigen Sie das Produkt mit einem fusselfreien, leicht angefeuchteten Tuch und mildem Reinigungsmittel.
Setzen Sie nach der Reinigung und vor der erneuten Inbetriebnahme die Sicherung wieder ein oder schalten Sie den Leitungsschutzschalter wieder an.

•Entsorgung

Die Verpackung besteht aus umweltfreundlichen Materialien, die Sie über die örtlichen Recyclingstellen entsorgen können. Der Grüne Punkt gilt nicht für Deutschland.

Beachten Sie die Kenn- zeichnung der Ver- packungsmaterialien bei der Abfalltrennung, diese sind gekennzeichnet mit Abkürzungen (a) und Nummern (b) mit folgender Bedeutung: 1-7: Kunststoffe/20-22: Papier und Pappe / 80-98: Verbundstoffe.

Das Produkt und die Verpackungsmaterialien sind recyclebar, entsorgen Sie diese getrennt für eine bessere Abfallbehandlung. Das Triman-Logo gilt nur für Frankreich.

Möglichkeiten zur Entsorgung des ausgedienten Produkts erfahren Sie

bei Ihrer Gemeinde- oder Stadtverwaltung.

Werfen Sie Ihr Produkt, wenn es ausgedient hat, im Interesse des Umweltschutzes nicht in den Hausmüll, sondern führen Sie es einer fachgerechten Entsorgung zu. Über Sammelstellen und deren Öffnungszeiten können Sie sich bei Ihrer zuständigen Verwaltung informieren.

- Garantie

Das Produkt wurde nach strengen Qualitätsrichtlinien sorgfältig produziert und vor Anlieferung gewissenhaft geprüft. Im Falle von Mängeln dieses Produkts stehen Ihnen gegen den Verkäufer des Produkts gesetzliche Rechte zu. Diese gesetzlichen Rechte werden durch unsere im Folgenden dargestellte Garantie nicht eingeschränkt.

Sie erhalten auf dieses Produkt 3 Jahre Garantie ab Kaufdatum. Die Garantiefrist beginnt mit dem Kaufdatum. Bitte bewahren Sie den Original-Kassenbon gut auf. Diese Unterlage wird als Nachweis für den Kauf benötigt.

Tritt innerhalb von 3 Jahren ab dem Kaufdatum dieses Produkts ein Material- oder Fabrikationsfehler auf, wird das Produkt von uns – nach unserer Wahl – für Sie kostenlos repariert oder ersetzt. Diese Garantie verfällt, wenn das Produkt beschädigt, nicht sachgemäß benutzt oder gewartet wurde.

Die Garantieleistung gilt für Material- oder Fabrikationsfehler. Diese Garantie erstreckt sich nicht auf Produkteile, die normaler Abnutzung ausgesetzt sind (z. B. Batterien) und daher als Verschleißteile angesehen werden können, oder für Beschädigungen an zerbrechlichen Teilen, z. B. Schalter, Akkus oder die aus Glas gefertigt sind.

CE IP44
