HG00108A - Foco LED Livarno Lux - Manual de uso y guía de instrucciones gratis
Encuentra gratis el manual del aparato HG00108A Livarno Lux en formato PDF.
| Tipo de producto | Proyector LED exterior con detector de movimiento |
| Marca | Livarno Lux |
| Modelo | HG00108A |
| Dimensiones (Al x An x Pr) | Aprox. 197 x 149 x 121 mm |
| Peso | Aprox. 640 g |
| Alimentación | 230 V~, 50 Hz |
| Potencia | 8,5 W |
| Número de LED | 16 x LED de 0,5 W |
| Tipo de protección | IP44 (protegido contra salpicaduras de agua) |
| Clase de protección | I |
| Ángulo de iluminación LED | 105° |
| Distancia de detección del detector de movimiento | 12 m |
| Ángulo de detección del detector de movimiento | 180° |
| Altura de montaje recomendada | Aprox. 2,5 m |
| Superficie de proyección máx. | 190 x 149 mm |
| Ajuste del umbral crepuscular | 10 lx a 20 000 lx |
| Ajuste de la duración de la iluminación | Aprox. 10 s a 4 min |
| Ajuste de la sensibilidad del sensor | Sí, mediante el botón SENS |
| Contenido del paquete | Proyector, soporte de montaje, tacos (∅6 mm), tornillos, instrucciones |
| Tipo de cable requerido | H05RN-F 3G 1,0 mm² (no incluido), máx. 2,5 m |
| Garantía | 3 años |
| Mantenimiento y limpieza | Limpiar con un paño húmedo que no suelte pelusa y un producto suave |
| Instrucciones de seguridad importantes | Instalación por un electricista profesional; distancia mín. 0,5 m de los objetos iluminados |
Preguntas frecuentes - HG00108A Livarno Lux
Preguntas de los usuarios sobre HG00108A Livarno Lux
0 pregunta sobre este aparato. Responde a las que conoces o haz la tuya.
Hacer una nueva pregunta sobre este aparato
Descarga las instrucciones para tu Foco LED en formato PDF gratis! Encuentra tus instrucciones HG00108A - Livarno Lux y toma tu dispositivo electrónico nuevamente en la mano. En esta página están publicados todos los documentos necesarios para el uso de su dispositivo. HG00108A de la marca Livarno Lux.
MANUAL DE USUARIO HG00108A Livarno Lux
Instrucciones de montaje, de uso y de seguridad
| GB / IE Assembly, operating and safety instructions Page 16 | |||
| FR / BE Instructions de montage, d’utilisation et consignes de sécurité Page 26 | |||
| NL / BE Montage-, bedienings- en veiligheidsinstructies Pagina 37 | |||
| CZ Pokyny k montáži, obsluze a bezpečnostní pokyny Strana 48 | |||
| ES Instrucciones de montaje, de uso y de seguridad | Página 58 | ||
| PT Indicações de montagem, utilização e segurança | Página 69 | ||
Leyenda de pictogramas utilizados ...... Página 59
Introducción ...... Página 59
Uso adecuado ...... Página 59
Descripción de los componentes ...... Página 59
Características técnicas ...... Página 60
Volumen de suministro.... Página 60
Indicaciones generales de seguridad ...... Página 61
Antes del montaje...... Página 62
Antes de la puesta en marcha...... Página 63
Montaje ...... Página 63
Puesta en funcionamiento ...... Página 65
Cómo instalar el sensor de movimiento...... Página 65
Ajustar el tiempo de iluminación.... Página 65
Ajustar la sensibilidad del sensor.... Página 65
Ajustar el nivel de luz diurna.... Página 65
Ajustar el sensor de movimiento ...... Página 66
Limpieza y cuidado...... Página 66
Eliminación...... Página 67
Garantía...... Página 67

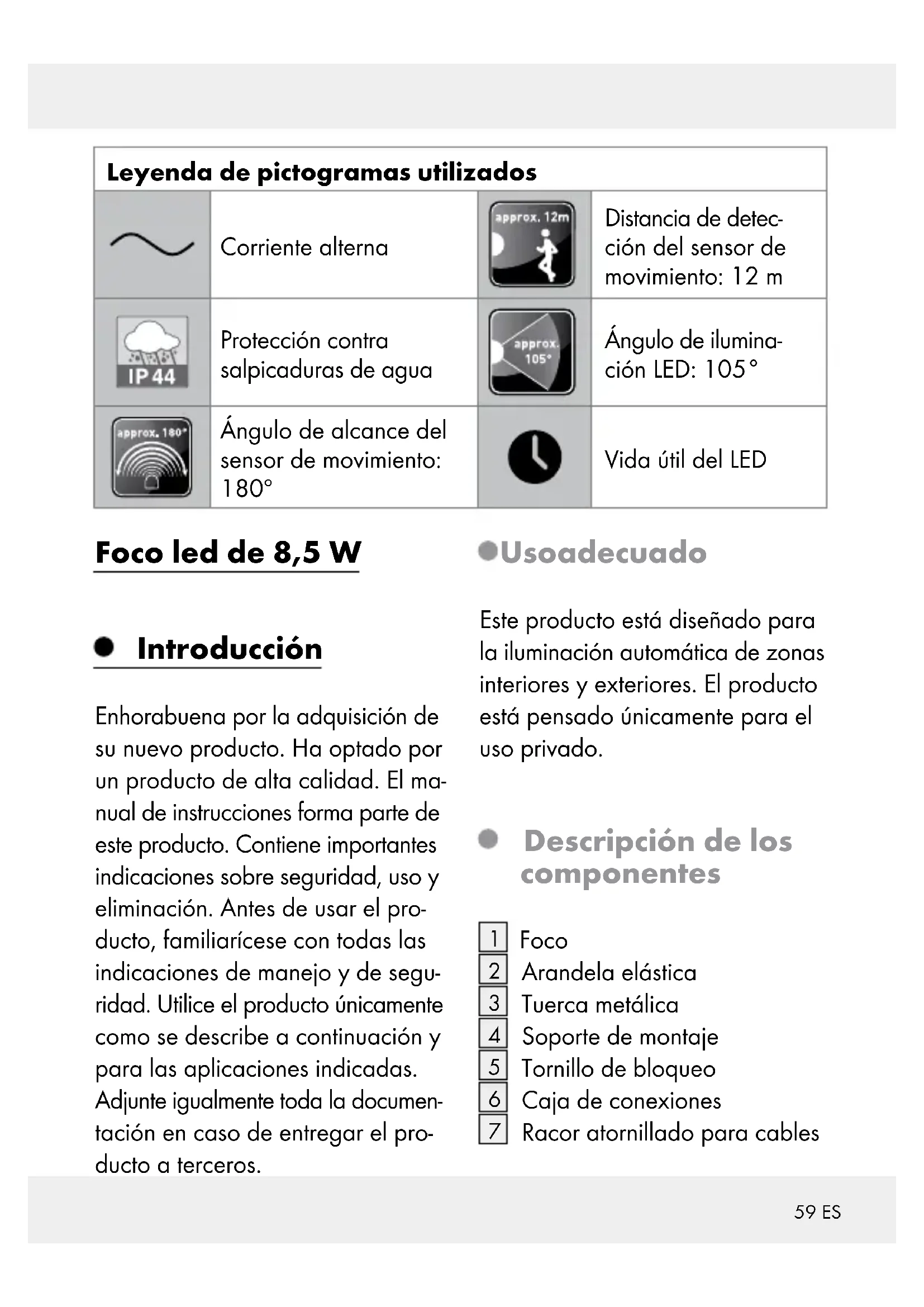

| Leyenda de pictogramas utilizados | |||
 | Corriente alterna |  | Distancia de detec-ción del sensor de movimiento: 12 m |
 | Protección contra salpicaduras de agua |  | Ángulo de ilumina-ción LED: 105° |
 | Ángulo de alcance del sensor de movimiento: 180° |  | Vida útil del LED |
Foco led de 8,5 W
- Introducción
Enhorabuena por la adquisición de su nuevo producto. Ha optado por un producto de alta calidad. El manual de instrucciones forma parte de este producto. Contiene importantes indicaciones sobre seguridad, uso y eliminación. Antes de usar el producto, familiarícese con todas las indicaciones de manejo y de seguridad. Utilice el producto únicamente como se describe a continuación y para las aplicaciones indicadas. Adjunte igualmente toda la documentación en caso de entregar el producto a terceros.
Usoadecuado
Este producto está diseñado para la iluminación automática de zonas interiores y exteriores. El producto está pensado únicamente para el uso privado.

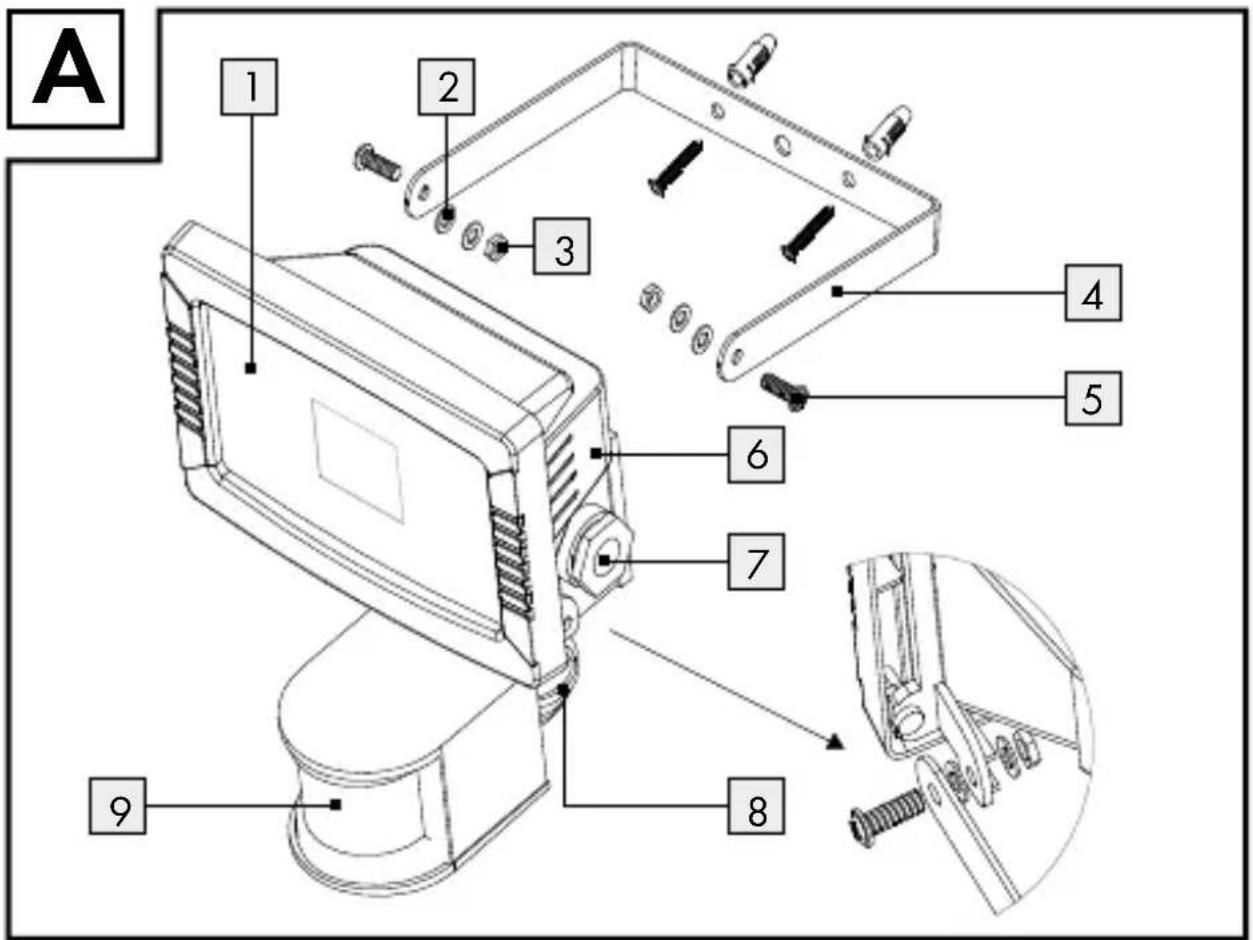

- Descripción de los componentes
1 Foco
2 Arandela elástica
3 Tuerca metálica
4 Soporte de montaje
5 Tornillo de bloqueo
6 Caja de conexiones
7 Racor atornillado para cables
8 Tornillos de fijación
9 Sensor de movimiento

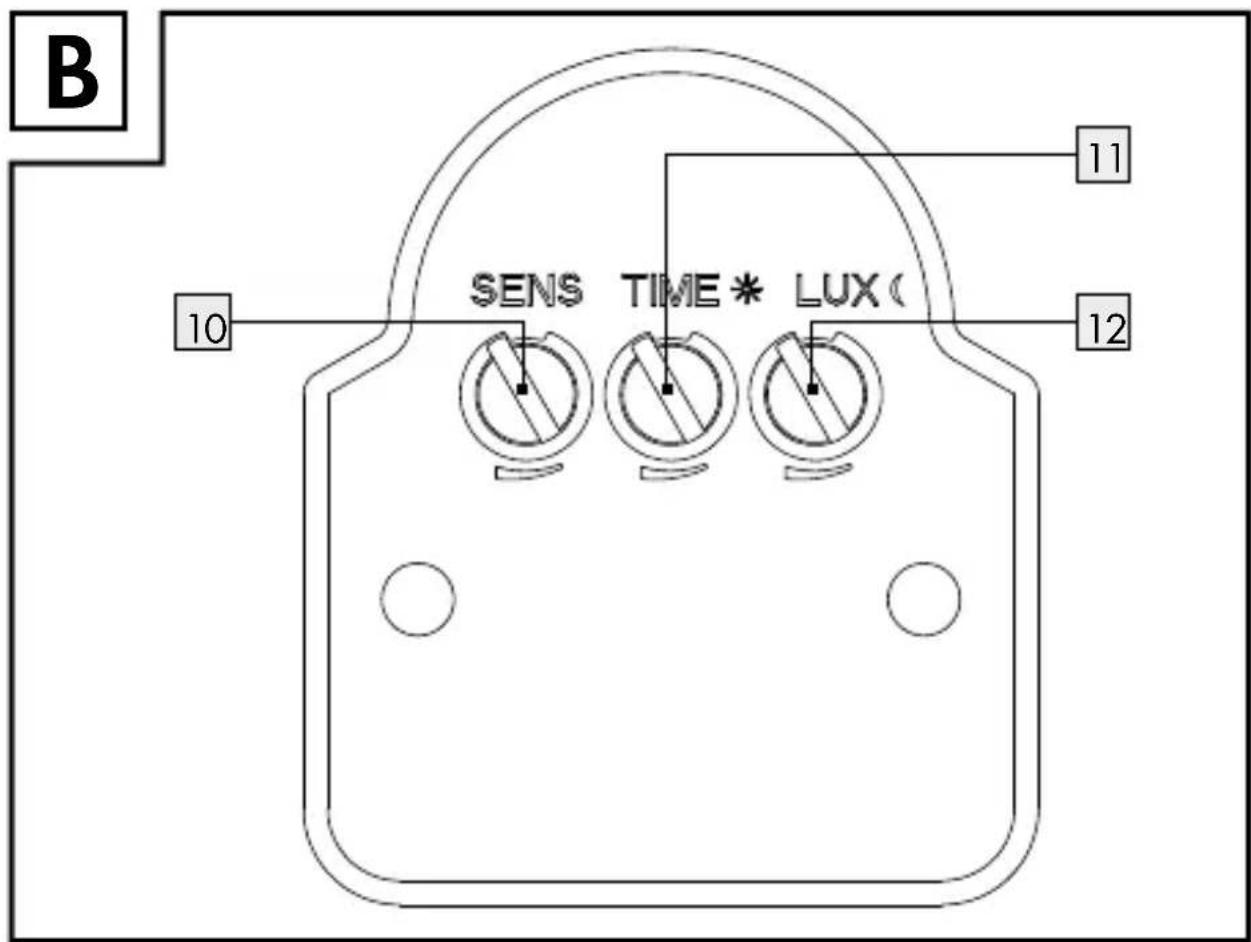

10 Regulador giratorio SENS (sensibilidad)
11 Regulador giratorio TIME (duración de conexión)
12 Regulador giratorio LUX (sensibilidad a la luz)
13 Bloque de bornes
14 Abrazadera de cables
Tipo de protección:IP44(protec- ción contra salpicaduras de agua)
Dimensiones (alto x ancho x largo): aprox. 197 x 149 x 121 mm
Superficie de proyección: máx. 190 x 149 mm
Altura de montaje: aprox. 2.5 m Peso: aprox. 640 g
Características técnicas
Tensión de
funcionamiento: 230V\~50Hz, 8,5W
Tiempo de iluminación:ajustablede 10 s. a 4 min. aprox.
Clase de protección:
Volumende suministro
1 foco para exterior LED con sensor de movimiento
2 tacos (∅ 6 mm)
2 tornillos
1 manual de instrucciones
Indicaciones generales de seguridad
Antes de usar el producto, familiarícese con todas las indicaciones de manejo y seguridad. En caso de entregar el producto a terceros, adjunte igualmente toda la documentación.
¡PELIGRO DE
MUERTE Y ACCI- DENTE PARA
BEBÉS Y NIÑOS PEQUE-
ÑOS! Nunca deje a los niños con el material de embalaje sin vigilancia. Existe peligro de asfixia. Los niños no suelen ser conscientes del peligro. Man-tenga siempre el producto alejado de los niños.
Este producto puede ser utilizado por niños mayores de 8 años, así como por personas con capacidades físicas, sensoriales o mentales reducidas o que cuenten con poca experiencia y / o falta de conocimientos, siempre y cuando se les haya enseñado cómo utilizar
el producto de forma segura y hayan comprendido los peligros que pueden resultar de un mal uso del mismo. No permita que los niños jueguen con el producto. La limpieza y el mantenimiento nunca deben llevarse a cabo por niños sin la vigilancia de un adulto.
Peligro de muerte por descarga eléctrica
- Antes de conectar el producto a la red, compruebe que no presenta ningún daño. Nunca utilice el producto si detecta cualquier tipo de desperfecto. - Asegúrese antes del montaje de que la tensión de red disponible coincide con la tensión de servicio necesaria para el producto (230 V\~ 50 Hz). No monte el producto si no se dan los requisitos anteriores.
¡CUIDADO! ¡PELIGRO DE QUEMADURAS! Antes de tocar el producto, asegúrese de que esté apagado y frío desde al menos 15 minutos
antes. El producto puede generar mucho calor.
¡RIESGO DE INCENDIO! Monte
el producto con una separación de al menos 0,5 m de los elementos iluminados.
Si se genera demasiado calor, podría provocarse un incendio.
¡CUIDADO! ¡PE- LIGRO DE LESIO-
NES! Si el cristal
de lámpara se daña, deberá reemplazarlo antes de volver a utilizar el producto.
- Disponga una zona fuera de su alcance solo para la instalación.
Este artículo no contiene piezas que requieran mantenimiento por parte del usuario. Los LED no son reemplazables por el usuario.
Si los LED llegan al final de su vida útil estos deberán ser reparados por un electricista cualificado, de lo contrario el producto deberá ser desechado.
El foco LED únicamente debe utilizarse con el balasto electrónico integrado.
Siempre que el producto esté enchufado consumirá algo de corriente, incluso cuando la luz esté apagada. Para apagar completamente el producto, el cable de alimentación debe estar desconectado.
- Antes del montaje
Importante: La conexión eléctrica debe realizarse por un electricista cualificado o por una persona instruida en instalaciones eléctricas. Esta persona deberá conocer las características del producto y las normas de conexión.
■ Antes de realizar la instalación asegúrese de que el cable al que se vaya a conectar el producto no tenga tensión. Para ello, retire el fusible o desconecte el interruptor automático en la caja de fusibles (posición 0).
- Compruebe que no hay tensión con un comprobador de tensión.
El material de montaje adjunto es apto para paredes fijas normales. Infórmese también
sobre qué material de montaje es adecuado para la superficie de montaje escogida. En caso necesario, consulte a un técnico especializado sobre este punto.
- Antes de la puesta en marcha
Nota: Retire completamente el material de embalaje del producto.
- Montaje
Asegúrese de no dañar tuberías de agua, gas o cables de corriente eléctrica cuando perfore la pared. Consulte el manual de instrucciones de su taladro. y tenga en cuenta todas las indicaciones de seguridad. De lo contrario existe peligro de lesiones o muerte por descarga eléctrica.
Al elegir el lugar de montaje, tenga en cuenta lo siguiente:
□ Asegúrese de que el foco ilumina la zona deseada.
Puede mover el foco 1 verticalmente.
Asegúrese de que el detector de movimiento 9 abarca el área deseada. El área de detección del detector de movimiento 9 es de máx. 12 m para un ángulo de detección de aprox. 180° (dependiendo de la altura de montaje, la altura ideal es de 2,50 m) (fig. D).
Asegúrese de que el detector de movimiento 9 no sea iluminado por la noche por las farolas de la calle. Ello puede afectar al funcionamiento.
Para el montaje, proceda de la siguiente manera:
Suelte el tornillo de bloqueo 5 con un destornillador de estrella para separar el soporte de montaje 4 del foco 1.
□ Sujete el soporte de montaje 4 orientado de manera horizontal contra la pared (si es necesario, nivel de agua) y marque los agujeros que va a taladrar.
Haga ahora los agujeros con el taladro (∅ 6 mm) e introduzca los tacos en los agujeros (fig. A).
Fije el soporte de montaje 4 con los tornillos suministrados.
A continuación fije el foco 1 al soporte de montaje 4 volviendo a apretar el tornillo de bloqueo 5 junto con la arandela elástica 2 y la tuerca metálica 3 con un destornillador de estrella (ver fig. A).
□ Abra la caja de conexiones 6 después de haber quitado la tapa de la caja 6 con un destornillador de estrella.
Introduzca un cable de unión (no incluido en el volumen de suministro) de tipo H05RN-F 3G 1,0 mm² en la caja de co-nexiones 6 a través del racor atornillado para cables 7. El cable de unión debe tener una longitud máxima de 2,5 m. Fije el cable de conexión en primer lugar con la abrazadera para cables 14 y a continuación girando la tuerca del racor atornillado para cables 7.

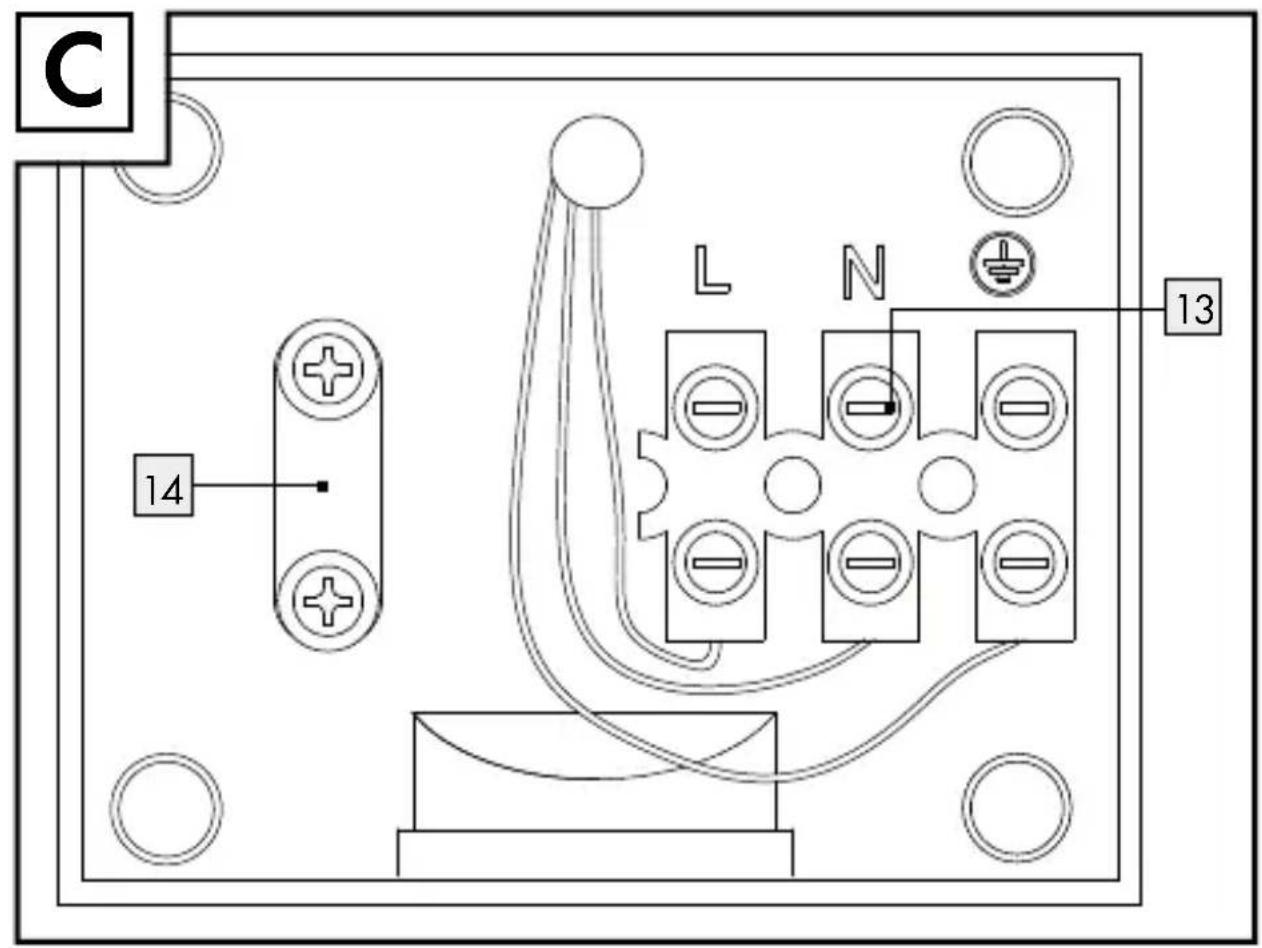

□ Conecte el cable de unión con el bloque de bornes 13 de la
caja de conexiones 6. Preste atención a las marcas del bloque de bornes 13 (L para conductores bajo tensión, N para conductores neutros y ⊥ para el conductor de protección) (fig. C).
□ Vuelva a cerrar la caja de conexiones 6.
Oriente el foco 1 en la dirección deseada. Para ello, si lo necesita, deberá aflojar un poco los tornillos de fijación 8. Después de orientar el foco, vuelva a apretar los tornillos de fijación 8 para garantizar un soporte más seguro.
Vuelva a insertar el fusible o a conectar el interruptor automático. El producto está listo para su funcionamiento.
●Puestaen funcionamiento
- Cómo instalar el sensor de movimiento
Según los ajustes previos que se hagan en el sensor de movimiento 9, tan pronto como el sensor 9 detecte un movimiento, el foco 1 se encenderá durante un tiempo determinado. Estos ajustes previos pueden efectuarse en los tres reguladores de la parte inferior del sensor de movimiento 9 (fig. B).
Ajustar el tiempo de iluminación
☐ Gire el regulador giratorio TIME 11 en el sentido de las agujas del reloj para aumentar la duración de la iluminación. La duración de la iluminación es ajustable entre 10 segundos y 4 minutos aprox.
Ajustar la sensibilidad del sensor
□ Gire el regulador SENS 10 en el sentido de las agujas del reloj para aumentar la sensibilidad del sensor.
Nota: el sensor de movimiento 9 detecta la radiación térmica. Reacciona más sensiblemente al calor corporal con temperaturas exteriores bajas que con temperaturas exteriores cálidas. Por ello, ajuste eventualmente la sensibilidad del sensor durante las diferentes estaciones del año.
Ajustar el nivel de luz diurna
Gire el regulador giratorio LUX 12 en el sentido de las agujas del reloj para aumentar el nivel de luz diurna. En la posición (, el sensor de movimiento reacciona únicamente por la noche (aprox. 10 lx). En la posición *, el sensor de movimiento también reacciona
con luz diurna, siempre y cuando no se sobrepasen los 20.000 lx aprox.
Ajustarelsensorde movimiento
Nota: este ajuste es mejor realizarlo al atardecer.
□ Saque el tornillo de fijación 8.
□ Gire el regulador LUX 12 hasta la posición *.
Oriente el sensor de movimiento 9 hacia la posición central del área detección deseada.
C amine por el área de detección hasta quedar satisfecho con el comportamiento de conexión del detector de movimiento 9. Modifique para ello la posición del regulador giratorio SENS 10 o la orientación del sensor de movimiento 9.
Nota: tenga en cuenta que el detector de movimiento 9 capta sobre todo movimientos 9 transversales respecto al mismo. Si se dirije en línea recta
al sensor de movimiento 9, puede que este no lo reconozca.
□ Una vez haya orientado el detector de movimiento 9 de manera satisfactoria, vuelva a apretar el tornillo de fijación 8 para fijar los ajustes.
Gire el regulador giratorio LUX 12 hasta la posición deseada. Realice el ajuste en el momento del atardecer en el que el foco 1 deba encenderse.
Gire lentamente el regulador LUX 12 en el sentido de las agujas del reloj hasta que re- accione al movimiento en el área de detección.
- Limpieza y cuidado
■ Antes de la limpieza, retire el fusible o desconecte el interruptor automático en la caja de fusibles.
Nunca sumerja el producto en agua u otros líquidos. De lo contrario, se podría dañar el producto.
□ Limpie el producto con un paño sin pelusas ligeramente hume-decido y un detergente suave.
□ Tras la limpieza y antes de la siguiente puesta en funcionamiento, vuelva a insertar el fusible o a conectar el interruptor automático.
- Eliminación
El embalaje está com- puesto por materiales no contaminantes que pueden ser desechados en el centro de reciclaje local. El punto verde no se aplica en Alemania.
Tenga en cuenta el distintivo del embalaje para la separación de residuos. Está compuesto por abreviaturas (a) y números (b) que significan lo siguiente: 1-7: plásticos / 20-22: papel y cartón / 80-98: materiales compuestos.
El producto y el material de embalaje son reciclables. Separe los ma-
teriales para un mejor tratamiento de los residuos. El logotipo Triman se aplica solo para Francia.
Para obtener información sobre las posibilidades de desecho del producto
al final de su vida útil, acuda a la administración de su comunidad o ciudad.
Para proteger el medio ambiente no tire el producto junto con la basura
doméstica cuando ya no le sea útil. Deséchelo en un contenedor de reciclaje. Diríjase a la administración competente para obtener información sobre los puntos de recogida de residuos y sus horarios.
Garantía
El producto ha sido fabricado cuidadosamente siguiendo exigentes normas de calidad y ha sido probado antes de su entrega. En caso de defecto del producto, usted tiene derechos legales frente al vendedor del mismo. Nuestra garantía (abajo
indicada) no supone una restricción de dichos derechos legales.
Este producto dispone de una garantía de 3 años desde la fecha de compra. El plazo de garantía comienza a partir de la fecha de compra. Por favor, conserve adecuadamente el justificante de compra original. Este documento se requerirá como prueba de que se realizó la compra.
Si en el plazo de 3 años a partir de la fecha de compra se produce un fallo de material o fabricación en este producto, repararemos el producto o lo sustituiremos gratuitamente por un producto nuevo (según nuestra elección). La garantía quedará anulada si el producto resulta dañado o es utilizado o mantenido de forma inadecuada.
La garantía cubre defectos de materiales o de fabricación. Esta garantía no cubre aquellos componentes del producto sometidos a un desgaste normal y que, por ello, puedan considerarse piezas de desgaste (por ej. las pilas).
Tampoco cubre daños de componentes frágiles como, por ejemplo, los interruptores, baterías y piezas de cristal.
CE IP44
