HG00108A - LED reflektor Livarno Lux - Bezplatný návod k obsluze
Najděte návod k zařízení zdarma HG00108A Livarno Lux ve formátu PDF.
| Typ výrobku | Venkovní LED reflektor s pohybovým senzorem |
| Značka | Livarno Lux |
| Model | HG00108A |
| Rozměry (V x Š x H) | Přibližně 197 x 149 x 121 mm |
| Hmotnost | Přibližně 640 g |
| Napájení | 230 V~, 50 Hz |
| Výkon | 8,5 W |
| Počet LED | 16 x LED 0,5 W |
| Stupeň krytí | IP44 (chráněno proti stříkající vodě) |
| Třída ochrany | I |
| Úhel osvětlení LED | 105° |
| Dosah detekce pohybového senzoru | 12 m |
| Úhel detekce pohybového senzoru | 180° |
| Doporučená montážní výška | Přibližně 2,5 m |
| Max. projekční plocha | 190 x 149 mm |
| Nastavení prahu soumraku | 10 lx až 20 000 lx |
| Nastavení doby svícení | Přibližně 10 s až 4 min |
| Nastavení citlivosti senzoru | Ano, tlačítkem SENS |
| Obsah balení | Reflektor, montážní třmen, hmoždinky (∅6 mm), šrouby, návod |
| Požadovaný typ kabelu | H05RN-F 3G 1,0 mm² (není součástí dodávky), max. 2,5 m |
| Záruka | 3 roky |
| Údržba a čištění | Čistěte vlhkým hadříkem nepouštějícím vlákna a jemným čisticím prostředkem |
| Důležité bezpečnostní pokyny | Montáž odborným elektrikářem; minimální vzdálenost 0,5 m od osvětlovaných objektů |
Často kladené otázky - HG00108A Livarno Lux
Dotazy uživatelů ohledně HG00108A Livarno Lux
0 otázka o tomto zařízení. Odpovězte na ty, které znáte, nebo položte vlastní.
Položte novou otázku o tomto zařízení
Stáhněte si návod pro váš LED reflektor ve formátu PDF zdarma! Najděte svůj návod HG00108A - Livarno Lux a vezměte svůj elektronický přístroj zpět do rukou. Na této stránce jsou zveřejněny všechny dokumenty potřebné k používání vašeho zařízení. HG00108A značky Livarno Lux.
NÁVOD K OBSLUZE HG00108A Livarno Lux
Pokyny k montáži, obsluze a bezpečnostní pokyny
PT
PROJETOR EXTERIOR LED 8,5 W
Legenda použitých piktogramů ...... Strana 49
Úvod....Strana 49
Použití ke stanovenému účelu....Strana 49
Popis dílů ...... Strana 49
Technické údaje ...... Strana 50
Obsah dodávky....Strana 50
Všeobecná bezpečnostní upozornění......Strana 50
Před montáží......Strana 52
Před uvedením do provozu....Strana 52
Montáž ...... Strana 52
Uvedení do provozu....Strana 54
Nastavení pohybového senzoru....Strana 54
Nastavení doby svícení ...... Strana 54
Nastavení citlivosti senzoru.... Strana 54
Nastavení hladiny denního světla....Strana 55
Nastavení pohybového senzoru....Strana 55
Čistění a ošetřování......Strana 55
Zlikvidování......Strana 56
Záruka....Strana 56

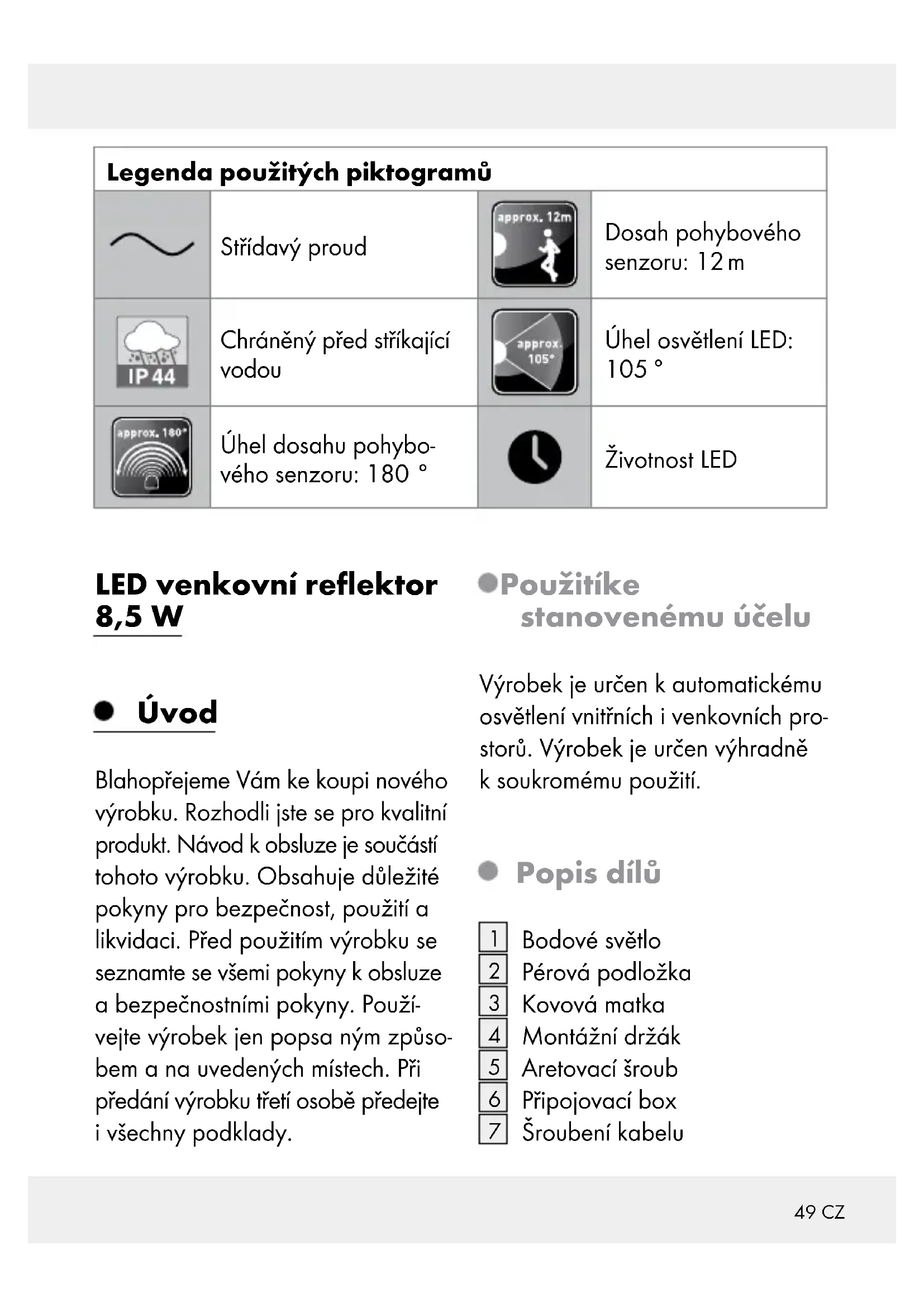

| Legenda použitých piktogramů | |||
 | Střídavý proud |  | Dosah pohybového senzoru: 12 m |
 | Chráněný před stříkající vodou |  | Úhel osvětlení LED: 105 ° |
 | Úhel dosahu pohybo-vého senzoru: 180 ° |  | Životnost LED |
LED venkovní reflektor 8,5 W
• Úvod
Blahopřejeme Vám ke koupi nového výrobku. Rozhodli jste se pro kvalitní produkt. Návod k obsluze je součástí tohoto výrobku. Obsahuje důležité pokyny pro bezpečnost, použití a likvidaci. Před použitím výrobku se seznamte se všemi pokyny k obsluze a bezpečnostními pokyny. Použí-vejte výrobek jen popsa ným způsobem a na uvedených místech. Při předání výrobku třetí osobě předejte i všechny podklady.
Použitíke stanovenému účelu
Výrobek je určen k automatickému osvětlení vnitřních i venkovních prostorů. Výrobek je určen výhradně k soukromému použití.
- Popis dílů
1 Bodové světlo
2 Pérová podložka
3 Kovová matka
4 Montážní držák
5 Aretovací šroub
6 Připojovací box
7 Šroubení kabelu
8 Jistící šrouby
9 Pohybový senzor
10 Otočný regulátor SENS (citlivost)
11 Otočný regulátor TIME (doba zapnutí)
12 Otočný regulátor LUX (citlivost na světlo)
13 Svorkovnice
14 Kabelová svorka
• Technické údaje
Provozní
napětí:230V\~ 50 Hz, 8,5 W
LED: 16 x LED po 0,5 W
Soumrakový
spínač:nastavitelný v rozmezí od 10lx do 20.000lx
Doba svícení: nastavitelná od ca 10 s do 4 min
Ochranná třída: I
Druh ochrany: IP44 (chráněno před stříkající vodou)
Rozměry
(V x Š x H): cca 197 x 149 x 121 mm
Projekční plocha: maximálně 190 x 149 mm
Montážní výška: aproximace 2.5 m Váha:aproximace640g
Obsah dodávky
1 LED venkovní reflektor s pohybovým senzorem
2 hmoždinky (∅ 6 mm)
2 šrouby
1 návod k montáži a obsluze
Všeobecná bezpečnostní upozornění
Před prvním použitím výrobku se seznamte se všemi pokyny k obsluze a bezpečnostními upozorněními! Při předávání výrobku třetí osobě předávejte současně i všechny jeho podklady!
NEBEZPEČÍ
OHROŽENÍ ŽI- VOTA A PORA-
DĚTI! Nenechávejte děti nikdy samotné s obalovým materiálem. Hrozí jim nebezpečí udušení. Děti nebezpečí často podceňují. Výrobek vždy chraňte před dětmi.
Tento výrobek mohou používat děti od 8 let, osoby se sníženými fyzickými, smyslovými nebo duševními schopnosti nebo s nedostatečnými zkušenostmi a znalostmi, jestliže budou pod dohledem nebo byly poučeny o bezpečném používání výrobku a chápou nebezpečí, která z jeho používání vyplývají. S výrobkem si děti nesmí hrát. Děti nesmí bez dohledu provádět čištění ani uživatelskou údržbu výrobku.
Nebezpečí ohrožení života zasažením elektrickým proudem
Před každým připojením na rozvod elektrického proudu zkontrolujte výrobek, zda není poškozený. Nepoužívejte výrobek, pokud jste zjistili, že je poškozený.
Před montáží se ujistěte, že se místní síťové napětí shoduje s provozním napětím výrobku (230V\~ 50Hz). Neinstalujte výrobek, jestliže se napětí ne-shodují.
POZOR! NEBEZPEČÍ PO- PÁLENÍ! Dejte pozor, aby byl výrobek vypnutý a nejméně 15 minut vychlazený, než se ho znovu dotknete. Výrobek může vyvinout značně vysokou teplotu.
NEBEZPEČÍ PO- ŽÁRU! Montujte výrobek nejméně
0,5 m od nasvícených materi- álů. Nadměrné zahřívání může vést ke vzniku požáru.
POZOR! NEBEZ- PEČÍ ZRANĚNÍ!
Poškozené sklo
lampy je nutné před dalším po- užitím výrobku vyměnit.
■ Určené k instalaci na místo, na které se nedá dosáhnout.
Tento výrobek neobsahuje žádné součásti, na kterých by spotře-bitel mohl provádět údržbu. LED nemůže uživatel vyměnit.
Po výpadku nebo poškození LED musíte celý výrobek vyměnit. Po výpadku LED na konci jejich životnosti je může opravit kvalifikovaný elektrikář, jinak se musí celý výrobek odstranit do odpadu.
■ LED reflektor používejte jen s vestavěným LED předřadníkem.
Výrobek připojený do zásuvky spotřebovává nepatrný proud - i když je svítidlo vypnuté. K úplnému vypnutí výrobku musíte odpojit ze zásuvky síťovou zástrčku.
- Před montáží
Důležité: Připojení k elektrické síti musí provést kvalifikovaný elektrikář nebo osoba zaškolená pro práce na elektrických rozvodech. Tato osoba musí být seznámena
s vlastnostmi výrobku a s předpisy pro jeho připojení.
Před instalací zajistěte, aby byl přívod elektrického proudu k výrobku bez napětí. Za tímto účelem vyjměte pojistku nebo vypněte jistič v pojistkové skříni (poloha 0).
■ Zkontrolujte beznapěťový stav zkoušečkou.
Přiložený montážní materiál je vhodný pro běžné, pevné zdivo. Zkontrolujte, jestli je montážní materiál vhodný pro Vámi zvolený podklad. V případě potřeby se informujte u odborníka.
- Před uvedením do provozu
Upozornění: Odstraňte veškerý obalový materiál z výrobku.
• Montáž
□ Ujistěte se, že při vrtání nena- razíte na vodiče proudu, ply- nové či vodovodní potrubí.
Použijte k tomu návod k obsluze Vaší vrtačky a řídte bezpečnostními pokyny. Jinak hrozí usmrcení nebo nebezpečí zra-nění zásahem elektrického proudu.
Při výběru místa k montáži dbejte na následující:
□ Zajistěte, aby reflektor 1 osvětloval požadovaný prostor. Reflektorem 1 můžete svisle pohybovat.
□ Ujistěte se, že má pohybový senzor 9 dosah až do poža-dovaného prostoru. Pohybový senzor 9 má dosah maximálně 12 m při úhlu dosahu cca 180° (v závislosti na výšce montáže - ideální je výška 2,5 m) (obr. D).
□ Dbejte na to, aby pohybový senzor 9 v noci neosvětlovalo pouliční osvětlení. Může ovlivnit působení pohybového senzoru.
Při montáži postupujte podle následujícího popisu:
Pro sejmutí montážního držáku 4 z reflektoru 1 odšroubujte aretovací šroub 5 křížovým šroubovákem.
Přidržte držák 4 ve vodorovné poloze (vodováha) na stěně a označte si místa pro vrtání otvorů.
□ Vyvrtejte otvory (∅ 6 mm) a nastrčte do nich hmoždinky (obr. A)
Přišroubujte montážní držák 4 přiloženými šrouby.
Připevněte reflektor 1 na montážní držák 4 aretovacím šroubem 5 jeho přišroubováním pomocí křížového šroubováku spolu s pérovou podložkou 2 a kovovou matkou 3 (viz obr. A).
Otevřete připojovací box 6 odšroubováním jeho víka křížovým šroubovákem.
Protáhněte připojovací kabel typu H05RN-F 3G 1,0 mm² (není v obsahu dodávky) šroubovým upevněním kabelu 7 do připojovacího boxu 6.
Připojovací kabel smí být maxi- málně 2,5 m dlouhý. Zafixujte připojovací kabel nejdříve ka- belovou svorkou 14 a potom utažením matky upevnění ka- belu 7.
□ Zapojte připojovací kabel do svorkovnice 13 v připojovacím
boxu 6. Dbejte přitom pozor na označení svorkovnice 13 (L znamená vodič pod napětím, N znamená nulový vodič a ⊙ znamená ochranný vodič) (obr. C).
□ Uzavřete zase připojovací box 6.
Nastavte reflektor 1 do poža-
dovaného směru. K tomu musíte
popřípadě poněkud povolit
jistící šroub 8. Po nastavení
utáhněte opět jistící šroub 8,
zajistíte tím bezpečné držení.
Nasad'te zase pojistku nebo zapněte jistič. Nyní je výrobek připraven k použití.
Uvedení do provozu
Nastavenípohybo- vého senzoru
Jestliže pohybový senzor 9, v závislosti na jeho nastavení, zaznamená pohyb, pak se bodové světlo 1 na určitou dobu rozsvítí. Nastavení se provádí třemi regulátory na spodní straně pohybového senzoru 9 (obr. B).
Nastavenídoby svícení
☐ Pro prodloužení doby svícení otáčejte regulátor TIME 11 ve směru chodu hodinových ručiček. Dobu svícení můžete nastavit v rozmezí od 10 vteřin do 4 minut.
Nastavenícitlivosti senzoru
☐ Pro zvýšení citlivosti senzoru otáčejte regulátor SENS 10 ve směru chodu hodinových ručiček.
Upozornění: Pohybový senzor 9 zachycuje tepelné záření. Při nízkých venkovních teplotách reaguje citlivěji na tělesné teplo než při vyšších venkovních teplotách. Dbejte na to, aby jste citlivost senzoru případně v průběhu roku znovu seřídili.
Nastaveníhladiny denního světla
☐ Pro reakci i při denním světle otáčejte regulátor LUX 12 ve směru chodu hodinových ručiček: V poloze 📊 reaguje pohybový senzor jen v noci (při cca 10lx). V poloze ✱ reaguje pohybový senzor i při denním světlu, dokud nebude překročena hladina cca 20 000 lx.
Nastavenípohybo- vého senzoru
Poznámka: Toto nastavení by jste měli provádět za soumraku.
□ Povolte jistící šroub 8.
☐ Otočte regulátor LUX 12 do polohy *.
Nasměrujte pohybový senzor 9 do středu požadovaného prostoru dosahu.
☐ Pohybujte se v prostoru dosahu, až jste spokojeni s reakcí pohybového senzoru 9. Změňte za tímto účelem polohu regulátoru
SEN 10 nebo nasměrování po-hybového senzoru 9.
Upozornění: Dbejte na to, že pohybový senzo 9 reaguje převážně na příčné pohyby v prostoru dosahu. Jestliže se pohybujete směrem k senzoru 9, nemůže pohyb zaznamenat.
☐ Po úspěšném nasměrování
pohybového senzoru 9 utáh-
něte zase jistící šroub 8.
☐ Otočte regulátor LUX 12 do požadované polohy. Polohu, při které má reflektor 1 reagovat, testujte v průběhu stmívání.
☐ Otáčejte pomalu regulátorem LUX 12 ve směru chodu hodinových ručiček až senzor reaguje na pohyb v prostoru dosahu.
- Čistění a ošetřování
- Pred čištěním vyšroubujte resp. odstraňte pojistku nebo vypněte jistič v pojistkové skříňce.
- Neponořujte výrobek v žádném případě do vody nebo do jiných tekutin. V opačném případě může dojít k jeho poškození.
Čistěte výrobek mírně navlhčenou tkaninou, která nepouští vlákna, a jemným čisticím prostředkem.
Po čištění nebo před novým uvedením do provozu na-šroubujte zase pojistku nebo zapněte jistič.
•Zlikvidování
Obal se skladá z ekologických materiálů, které můžete zlikvidovat prostřednictvím místních sběren recyklovatelných materiálů. Zelený bod neplatí pro Německo.
Při třídění odpadu se řídte podle označení obalových materiálů zkratkami (a) a čísly (b), s následujícím významem: 1–7: umělé hmoty / 20–22: papír a lepenka / 80–98: složené látky.
Výrobek a obalové materiály jsou recyklovatelné, zlikvidujte je odděleně
pro lepší odstranění odpadu. Logo Triman platí jen pro Francii.
O možnostech likvidace vysloužilých zařízení se informujte u správy vaší
obce nebo města.
V zájmu ochrany životního prostředí vysloužilý výrobek nevyhazujte do domovního odpadu, ale předejte k odborné likvidaci. O sběrnách a jejich otevíracích hodinách se můžete informovat u příslušné správy města nebo obce.
• Záruka
Výrobek byl vyroben s nejvyšší pečlivostí podle přísných kvalitativních směrnic a před odesláním prošel výstupní kontrolou. V případě závad máte možnost uplatnění zákonných práv vůči prodejci. Vaše práva ze zákona nejsou omezena naší níže uvedenou zárukou.
Na tento artikl platí 3 záruka od data zakoupení. Záruční lhůta
začíná od data zakoupení. Uscho-vejte si dobře originál pokladní stvrzenky. Tuto stvrzenku budete potřebovat jako doklad o zakoupení.
Pokud se do 3 let od data zakoupení tohoto výrobku vyskytne vada materiálu nebo výrobní vada, výrobek Vám – dle našeho rozhodnutí – bezplatně opravíme nebo vyměníme. Tato záruka zaniká, jestliže se výrobek poškodí, neodborně použil nebo neobdržel pravidelnou údržbu.
Záruka platí na vady materiálu a výrobní vady. Tato záruka se ne-vztahuje na díly výrobku podléhající opotřebení (např. na baterie), dále na poškození křehkých, choulostivých dílů, např. vypínačů, akumulátorů nebo dílů zhotovených ze skla.
