GEBRUIKSAANWIJZING LSLB 10 A1 Livarno Lux

1. Bedoeld gebruik 36
2. Leveringsomvang 36
3. Technische gegevens 37
4. Veiligheidsaanwijzingen 38
5. Auteursrecht 40
6. Voor de ingebruikname 40

6.1.Montage 40

1. Ingebruikname 42

7.1.Bewegingsmelder instellen 42
7.2.Verlichtingsduur instellen (TIME) 42
7.3.Sensorgevoeligkeit instellen (SENS) 42
7.4. Lichtgevoeligkeit instellen (LUX) 42

1. Onderhoud / Reiniging 43

8.1.Onderhoud 43
8.2. Reiniging 43

9.Probleemoplossing. 43

1. Milieurrichtlijnen en afvoerbepalingen 44
2. Conformiteit 44
3. Service en garantie 44

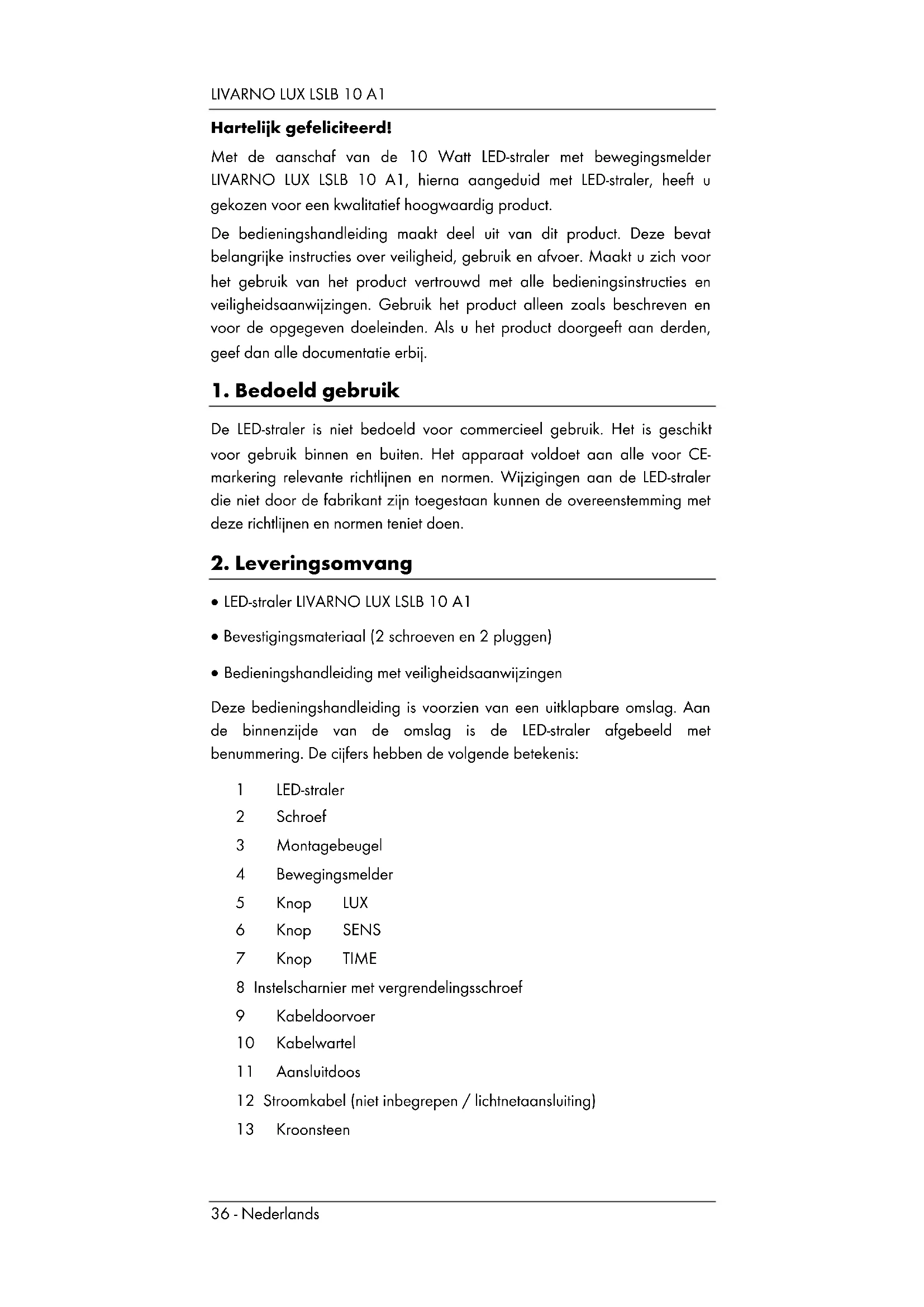

Hartelijk gefeliciteerd!

Met de aanschaf van de 10 Watt LED-straler met bewegingsmelder LIVARNO LUX LSLB 10 A1, hierna aangeduid met LED-straler, heeft u gekozen voor een kwalitatief hoogwaardig product.

De bedieningshandleiding maakt deel uit van dit product. Deze bevat belangrijke instructies over veriligheid, gebruik en afvoer. Maakt u zich voor het gebruik van het product vertrouwd met alle bedieningsinstructies en veriligheidsaanwijzingen. Gebruik het product alleen zoals beschreiben en voor de opgegeven doeleinden. Als u het product doorgeeft aan derden, geef dan alle documentatie erbij.

1. Bedoeld gebruik

De LED-straler is nicht bedoeld voor commercieel gebruik. Het is geschikt voor gebruik binnen en buiten. Het apparaat voldoet aan alle voor CE-markering relevante richtlijnen en normen. Wijzigingen aan de LED-straler die Niet door de fabrikant zichtoegestaan hunnen de overeenstemming met deze richtlijnen en normen teniet doeen.

2. Leveringsomvang

LED-straler LIVARNO LUX LSLB 10 A1
- Bevestigingsmaterial (2 schroeven en 2 pluggen)
Bedieningshandleiding met veiligheidsaanwijzingen

Deze bedieningshandleiding is voorzien van een uitrkapbare omsglag. Aan de binnenzijde van de omsglag is de LED-straler afgebeeld met benummering. De cijfers hebden de volgende betekenis:

1 LED-straler
2 Schroef
3 Montagebeugel
4 Bewegingsmelder
5 Knop LUX
6 Knop SENS
7 Knop TIME

8 Instelscharnier met vergrendelingsschroef
9 Kabeldoorvoer
10 Kabelwartel
11 Aansluitdoos
12 Stroomkabel (niet inbegrepen / lichtnetaansluiting)
13 Kroonsteen

Merk:	LIVARNO LUX
Model: LSLB 10 A1
Bedrijfsspanning: 220 - 240 V ~, 50/60 Hz
Opgenomen vermogen complete LED-straler:	ca. 10 W (+/- 8%)
Opgenomen vermogen LED:	ca. 8 W (+/- 8%)
Veiligheidsklasse: I (met aarde-aansluiting)
Beschermingstype: IP44 (beschermd gegen waterstralen)
Lamp:	Citizen LED
Totale Lichtstroom: ca. 900 lm +/-5% (met afdekking)
Kleurtemperatuur: ca. 5000 K (neutraal wit)
LED-stralingshoek:	ca. 120°
Ra (kleurweergave-index): > 80
Levensduur LED: ca. 20000 uur
Werkingspositie: vertical - straler boven, bewegingsmelder onder
max. geprojeteerdlichtoppervlak:	ca. 30m² bij montage op een hoogte van ca. 2 m
Afmetingen (b × h × d): ca. 1	1,5 × 16,1 × 16,5 cm (met beugel)
Gewicht: ca. 600 g
Veiligheidscontrole:	DEKRA GEprüfte Sicherheits

Bewegingsmelder:

Detectiehoek sensor: max. 180°
Detectiebereik: max.	2 m (detectiegevoeligheid instelbaar via draaiknop)
Lichtgevoeligheid:	instelbaar via draaiknop
Zwenkbaar (mechanisch):	ca. 150° horizontal / ca. 80° vertical
Verlichtingsduur:	ca. 10 sec +/- 5 sec tot 4 min +/- 1,5 min

Wijzigingen aan de technische specificaties en het ontwerp können zonder voorafgaande kennisgeving worden uitgevoerd.

4. Veiligheidsaanwijzingen

Lees onderstaande aanwijzingen grondig door voordat u de LED-straler voor de eerste keer gezrukt en neem alle waarschuwingen in ache, zichs wanner u ervaren bent in de omgang met elektronische apparatuur. Bewaar deze handleiding goed om er ook later op terug te kuren vallen. Wanner u het apparaat verkoopt of doorgeeft, geef dan in ieder geval ook deze bedieningshandleiding erbij.

Een gebarsten venster in de beschermkap dient onmiddelijk te worden verrangen.

De LED-straler heeft een aarde-

aansluiting. De aardleiding (geel/groen) dient aan de gekarkeerde klem te worden aangesloten.

WAARSCHUWING! Dit

symbool duidt op belangrijke instructies voor een veilig gebruik van de LED-straler en ter bescherming van de gebruiker.

GEVAAR! Dit symbol

waarschuwt voor gevaarlijke elektrische spanning!

Elektrische apparatusu behoort nicht in kinderhanden. Laat kinderen nooit zonder toezicht elektrische apparatusu gebruiken. Kinderen können eventuale gevaren nicht

altijd juist inschatten. Houd ook verpakkingsmaterialial, met name plastic zakken, buiten bereik van kinderen. Er bestaat geaar voor verstikking.

Als u merkt dat de LED-straler rook, geur of vreemde geluiden produeert, schakel deze dan onmiddelijk uit. In dit geval mag het apparaat Niet verder worden gezruikt en要去 het worden nagekeken door een bevoegd onderhoudstechnicus. Adem in geen geval rook in van een eventuele brand in het apparaat. Als u toch rook heeft ingeademd, raadpleeg dan onmiddelijk een arts. Het inademen van rook kan schadelijk zich voor de gezondheid.

De behuizing van de LED-straler mag nicht worden beschadigd. Bij een beschadigde behuizing bestaat er gevaar door een elektrische schok.

Open nooit de behuizing van de LEDstraler, waar zich erin geen door de gebruiker te onderhonden delen bevinden! Bij geopende behuizing bestaat er gevaar door een elektrische schok.

Er mogen geen voorwerpen aan de LEDstraler worden gehangen. De behuizing is nicht geschikt voor het dragen van lasten. De LED-straler kan anders beschadigd raken.

Gebruik in geen geval optische instrumenten zoals een vergrootglas omrechtstreeks in de lichtbundel te kijken. Dit kan oogletsel veroorzaken. Meldt u zich bij vermoeden van oogletsel bij uw huisarts.
Let op: In de lamp en aan de lichtbron kuren gevaarlijke elektrische spanningen aanwezig zich in die voor mensen een acuut gevaar vormen.

5. Auteursrecht

De inhoud van deze bedieningshandleiding is auteursrechtelijk beschermd en dient uitsluitend als bron van informatatie voor de lezer. Het kopieren of reproduceren van gegevens en informatatie is verboden zonder uitdrukkelijke schriftelijke toestemming van de auteur. Dit geldt ook voor het commerciele gebruik van de inhoud en de gegevens. Tekst en afbeeldingen voldoen aan de stand der techniek op het moment van drukken. Wijzigingen voorbehonden.

6. Voor de ingebruikname

Neem de LED-straler en het bevestigingsmaterialuiit de verpakking.

Controleer de LED-straler op beschadigingen. Bij beschadigingen mag de LED-straler nicht in gebruik worden genomen.

6.1. Montage

A De montage mag slechts door een erkend elektricien worden uitgevoerd!
A De netstroom moet fijdens het monteren worden uitgeschakeld!
A Gebruik voor de montage het juiste gereedschap.
Zorg ervoor dat er bij het boren van de gaten geen in de muur lopende leidingen worden beschadigd.

Gebruik bijvoorbeeld een stroomkabel (12) met de aanduiding H05RN-F.

• Verwijder de montagebeugel (3) van de LED-straler. Verwijder daartoe links en rechts van de montagebeugel (3) de schroeven (2) en de bijbehorende borgingen en onderlegringen.
• Gebruik de montagebeugel (3) als sjabloon om de twee buitenste boorgaten af te tekenen.
• Boor nu de twee gaten en bevestig de montagebeugel (3) met behulp van het meegeleverde bevestigingsmaterial (2 pluggen en 2 schroeven).
• Open de aansluitdoos (11) door de vier schroeven in de hoeken van de aansluitdoos (11) los te draaien en de afdekking te verwijderen.
• Schroef de kabelwartel (10) los en verwijder de rubberen aufdichting.
• Steek nu de moer van de kabelwartel (10) en dan de rubberen afdichting met de platte kant eerst op de stroomkabel (12).
  Leid de stroomkabel (12) door de kabeldoorvoer (9).
• Sluit de stroomkabel (12) aan op de kroonsteen (13). Zorg ervoor dat de individuele draden van de stroomkabel (12) correct worden aangesloten.

Draad	Symbool	Benaming
zwart of bruin L fase
blauw	N	nul
geel/groen	➀	aarde

• Schroef nu de stroomkabel (12) met de rubberen afdichting vast in de kabeldoorvoer (9) door de moer van de kabelwartel (10) er weeer op te draaien.
• Maak de aansluitdoos (11) zich doorde afdekking er met de vier eender verwijderde schroeven weeop te bevestigen. Zorg er bij het sluiten van de aansluitdoos (11) voor dat de afrdichting in de moer ligt. Anders kan de IP-bescherming Niet worden gegarandeerd.
• Bevestig nu de LED-straler aan de montagebeugel (3). Gebruik waarvoorde eerder verwijderde schroeven (2), borgingen en onderlegringen. Zorgervoor dat de onderlegringen zich:tussen de LED-straler (1) en de montagebeugel (3) bevinden. De borgingen dienen:tussen de schroefkop en de montagebeugel (3) te liggen.
• Zet de netstroom acn.

7. Ingebruikname

7.1. Bewegingsmelder instellen

Zorg ervoor dat er in het detectiebereik van de bewegingsmelder (4) geen bewegingen plaatsvinden, die nicht dieren te worden opgevangen (bijv. voetpaden, straten).

U kunt de lichtgevoeligheid van de bewegingsmelder (4) het Beste instellen op een tijdstip metlichtomstandigheden waar bij de LED-straler actief dient te worden.

• Stel de bewegingsmelder (4) dusdanig in dat deze het gewenste bereik zo goed möglichk kan detecteren. Het zich mag nicht door voorwerpen en dergelijkte worden geblokkeerd.
• U kurz de bewegingsmelder (4) horizontaal eenvoudig draaien.
• Om de bewegingsmelder (4) verticaal te verstellen, dient u eerst de vergrendelingsschroef van het instelscharnier (8) los te draaien. Zodra de bewegingsmelder (4) zich in de gewenste stand bevindt, draaiu de vergrendelingsschroef van het instelscharnier (8) waar vast.

7.2. Verlichtingsduur instellen (TIME)

Met de knop TIME (7) aan de onderzijde van de bewegingsmelder (4) kunt u de verlichtingsduur (ca. 10 seconden tot 4 minutes) instellen. Draai de knop TIME (7) met de klok mee (richting +) om de verlichtingsduur te verlungen of gegen de klok in (richting -) om de verlichtingsduur te verzorten.

7.3. Sensorveoligkeit instellen (SENS)

Met de knop SENS (6) aan de onderzijde van de bewegingsmelder (4) kunt u de sensorgevoeligheid instellen. Draai de knop SENS (6) met de klok mee (richting +) om de sensorgevoeligheid te verhogen of gegen de klok in (richting -) om de sensorgevoeligheid te verlagen. Hoe hoger de gevoeligheid, des te groter het detectiebereik (maximaal 12 meter).

Met de knop LUX (5) aan de onderzijde van de bewegingsmelder (4) kut u de lichtgevoeligheid instellen. Hier kut u vastleggen onder welke Lichtomstandigheden de schemeringssensor reageert en daarmee de LEDstraler in- of uitgeschakeld worden.

Draai de knop LUX (5) met de klok mee (richting), zodat de bewegingsmelder (4) bijlichtere lichtomstandigheden reageert.

Als u de knop LUX (5) gegen de klok in draait (richting ), dan reageert de bewegingsmelder (4) pas bij donkerdere lichtomstandigheden.

8. Onderhoud / Reiniging

8.1. Onderhoud

De LED-straler bevat een duurzame LED. Deze is nicht verrangbaar en hoefft nicht te worden onderhoden.

De lichtbron van deze lamp kan nicht worden verrangen; wanneer de lichtbron het einde van zijn levensduur heeft bereikt, dient de hele lamp te worden verrangen.

8.2. Reiniging

Zorg ervoor dat er geen vloeistof in de behuizing terecht kankommen. Er bestaat gevaar door een elektrische schok.

Gebruik voor het reinigen van de LED-straler een zachte, droge doek en geen oplos- of reinigingsmiddelen die kunststof aantasten. Gebruik bij sterkere verruiling alleen een enigszins vochtige doek.

9. Probleemoplossing

Hetlichtgaatnietaan

• De bewegingsmelder (4) is nicht in de juiste richting ingesteld. Corrigeer derrichting.
• De elektrische aansluiting is defect. Laat de elektrische aansluiting door een vakkundig elektricien controleren.

Hetlichtgaat snelaan enuit

• De sensor worden door lichte reflecterende oppervlakken of anderlicht gestoord. Verwijder de andere Lichtbron of de storende oppervlakken.

Hetlichtgaatnietuit

• In het detectiebereik van de bewegingsmelder (4) bevinden zich mensen of voorwerpen. Verwijder deze.
• De LED-straler beweegt zich in de wind, waardoor de bewegingsmelder (4) continu reageert. Bevestig de LED-straler alleen op een stabiele plaats.

10. Milieurrichtlijnen en afvoerbepalingen

Wanneer dit symbol van een doorgekruiste afvalcontainer op een product is aangebracht, valt het onder de Europese richtlijn 2012/19/EU. Alle elektrische en elektronische apparatuur moet, geschieren van het huisvuil, via waarvoor aangewezen inzamelpunten worden afgevoerd. Ook de Spaarlamp dient deugdelijk te worden afgevoerd.

Het apparaat mag Niet met het huisvuil of als grof vuil worden afgevoerd. Informatie over inzamelpunten of ophaaldagen is te verkrijgen bij uw gemeente of via uw lokale afvalverwerkingsbedrijf.

Voer ook de verpakking op een milieuvriendelijk manier af. Karton kan ter recycling worden verzameld als oud papier of gedeponeerd bij openbare inzamelpunten. Meegeleverde folie en plastic kan via uw gemeente worden ingezameld en milieuvriendelijk worden afgevoerd.

11. Conformiteit

Dit apparaat beantwoordt aan de essentièle eisen en overige relevante voorschriften van de EMC-richtlijk 2014/30/EU, de laagspanningsrichtlijk 2014/35/EU, de ErP-richtlijk 2009/125/EC en de RoHS-richtlijk 2011/65/EU.

Stuur om de volledige EU-conformiteitsverklaring te ontvangen een e-mail maar het volgende e-mailadres:

[e-mail]

12. Service en garantie

Garantie van TARGA GmbH

U krijgt op dit apparaat 3aar garantie vanaf de datum van aankoop. Gelinge de originele kassabon als bewijs van aankoop te bewaren. Lees voordat u het product in gebruik neemt de bijbehorende documentatie door. Mocht er een probleem optreden dat op deze manier Niet kan worden opgelast, neem dan contact op met once hotline. Houdt u bij elke navraag het artikelnummer of indien beschikbaar het serienummer bij de hand. In het geval dat een oplossing per telefoon Niet möglich is, za onze hotline er afhankelijk van de oorzaak van het probleem voor zorgen dat het probleem op andere wijze wordt opgelast. Binnen de garantie wordt het product bij materiaal- of fabricagefouten - maar ons goeddunken - Gratis gerepareerd of verrangen. Met de reparatie of verranging van het product begint geen neue garantietermijn. Verbruiksmaterialiaal zoals batterijen, accu's en lampen vallen buiten de garantie.

Uw wettelijk rechten ten opzichte van de verkoper zichn van toepassing afzonderlijk van deze garantie en worden hierdoor nicht beperkt.

Service

Telefoon: 020-2621941

E-Mail: [e-mail]

Telefoon:02-5887036

E-Mail: [e-mail]

Telefoon: 02 02 04 223

E-Mail: [e-mail]

IAN:285328

Fabrikant

TARGA

GmbH

Coesterweg 45

DE-59494 Soest

DUITSLAND
