Producttype	Hogedrukreiniger
Merk	Dolmar
Model	HP401
Afmetingen (L x B x H)	292 mm x 358 mm x 830 mm
Gewicht (volgens EPTA 01/2003)	12,7 kg
Voeding	220-250 V, eenfasig, 50/60 Hz
Max. toelaatbare druk	13 MPa (130 bar)
Werkdruk (hogedruk)	11 MPa (110 bar)
Werkdruk (lagedruk)	8 MPa (80 bar)
Max. debiet	7,5 l/min
Volumetrische waterstroom	6,0 l/min
Max. aanvoertemperatuur	40 °C
Max. zuighoogte	1,0 m
Motorbeveiliging	IPX5
Geluidsdrukniveau (L_pA)	76 dB(A) (onzekerheid K = 2,4 dB(A))
Trillingen (a_h)	4,86 m/s² (onzekerheid K = 1,5 m/s²)
Dubbele isolatie	Ja (geen aarding nodig)
Automatische uitschakeling (veiligheidsklep)	Ja
Ingebouwde slanghaspel	Ja
Roterend mondstuk	Ja (inbegrepen)
Schuimspuit	Ja (inbegrepen)
Lagedrukfunctie (reinigingsmiddel)	Ja
Gebruik	Huishoudelijk
Onderhoud	Regelmatige reiniging van filter en mondstuk
Reserveonderdelen	Alleen originele Dolmar

Veelgestelde vragen - HP401 DOLMAR

Wat is de maximale druk van de Dolmar HP401?

De maximaal toelaatbare druk is 13 MPa (130 bar). In hogedrukmodus is de werkdruk 11 MPa (110 bar).

Kan ik een verlengsnoer gebruiken met dit apparaat?

Ja, maar deze moet geschikt zijn voor buiten, met een elektrisch vermogen dat gelijk is aan of hoger dan dat van het product, en de stekker moet droog worden gehouden op minimaal 60 mm van de grond.

Hoe stel ik de straaldruk in?

Draai voor de HP401 de aan/uit-schakelaar met de klok mee voor de hogedrukmodus en tegen de klok in voor de lagedrukmodus. U kunt de druk ook aanpassen door het mondstuk van de sproeilans te draaien.

Is het mogelijk om reinigingsmiddel te gebruiken met deze hogedrukreiniger?

Ja, dankzij de meegeleverde schuimspuit. Gebruik alleen een neutraal reinigingsmiddel en volg de instructies in de handleiding. Richt de straal nooit op uzelf of anderen.

Wat moet ik doen als de hogedrukreiniger niet start?

Controleer eerst de stroomtoevoer: steek de stekker in het stopcontact en zorg ervoor dat het stopcontact onder spanning staat. Controleer vervolgens of de aan/uit-schakelaar in de aan-stand staat. Als het probleem aanhoudt, neem dan contact op met een bevoegd servicecentrum.

Hoe onderhoud ik het waterinlaatfilter?

Verwijder de aansluiting van de waterslang, verwijder vervolgens vuil en puin uit het filter. Reinig het regelmatig om de optimale prestaties van de machine te behouden.

Kan ik de hogedrukreiniger aansluiten op drinkwater?

Ja, maar u moet een hydraulische onderbreker installeren die voldoet aan de lokale regelgeving. Water dat door dit apparaat is gegaan, is niet drinkbaar.

Hoe berg ik de hogedrukreiniger op na gebruik?

Nadat u de waterslang hebt losgekoppeld en de restdruk hebt verwijderd, rolt u de hogedrukslang en het snoer op. Berg het pistool en de mondstukken op in de daarvoor bestemde vakken. Plaats het apparaat op een vorstvrije plaats.

De straal is instabiel, wat moet ik doen?

Controleer of het mondstuk verstopt is: gebruik de reinigingspen om de opening te ontstoppen. Zorg er ook voor dat de watertoevoer voldoende is en dat de waterslang niet geknikt of geblokkeerd is.

Welke accessoires worden aanbevolen voor de HP401?

Dolmar beveelt de volgende accessoires aan: sproeilans met variabel vermogen, wasborstel, zuigslangenset, roterende borstel, lansverlenging, onderbodemsproeier, spatscherm, draaikoppeling, aansluitkoppeling, leidingreinigingsset en hogedrukverlengslang.

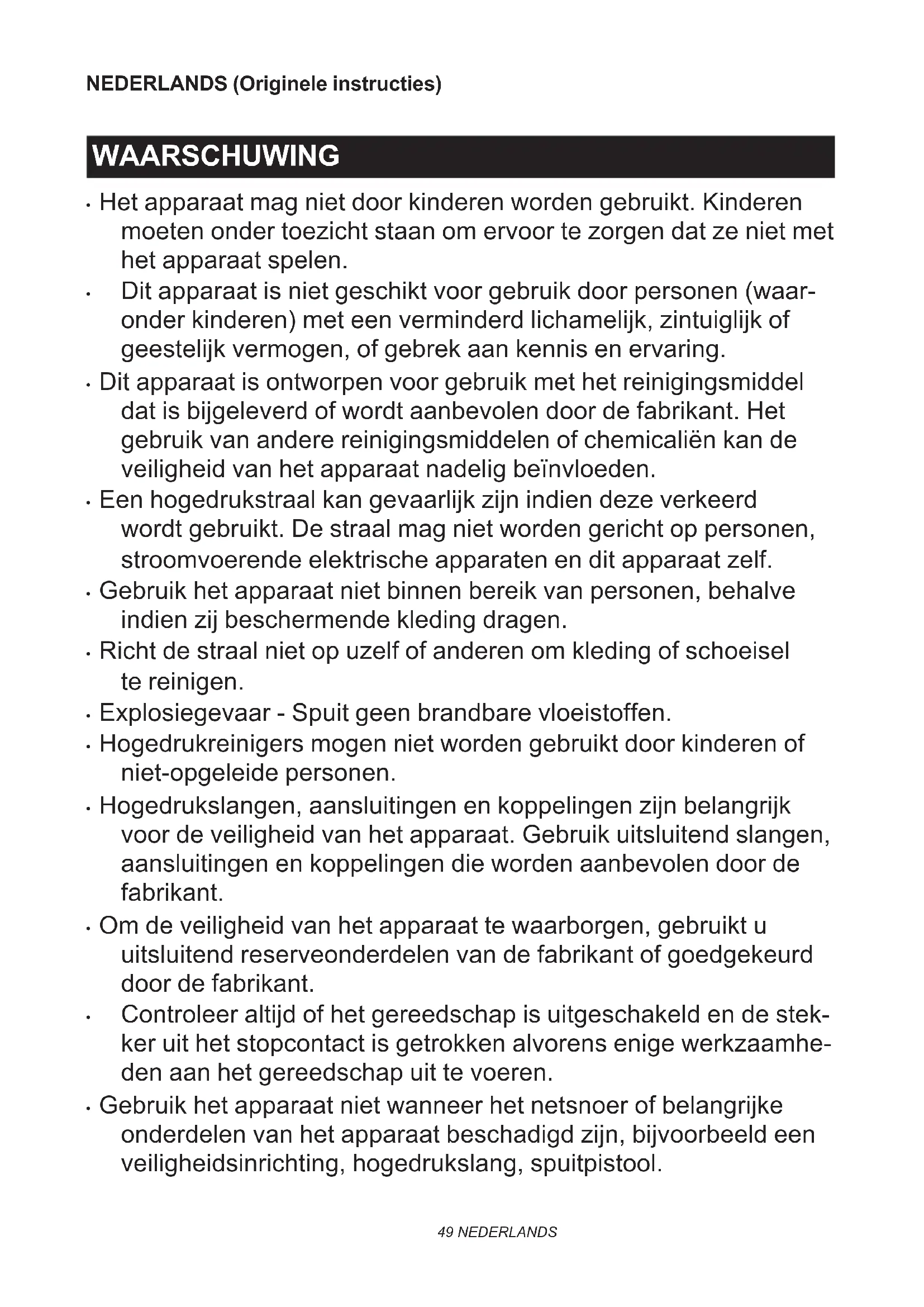

GEBRUIKSAANWIJZING HP401 DOLMAR

• Het apparaat mag nicht door kinderen worden gebruikt. Kinderen要去en onder toezicht staan om ervoor te zorgen dat ze Niet met het apparaat spelen.
• Dit apparaat is nicht geschikt voor gebruik door Personen (waaronder kinderen) met een verminderd lichamelijk, zintuiglijk of geestelijk vermogen, of gebrek aan kennis en ervaring.
• Dit apparaat is ontworpen voor gebruik met het reinigingsmiddel dat is bijgeleverd of worden aanbevolen door de fabrikant. Het gebruik van andere reinigingsmiddelen of chemicalien kan deeiligheid van het apparaat nadelig beinvloeden.
• Een hagedrukstraal kan gevaarlijk zijn indienDEXE verkeerd wordt gebruikt. De straal mag nicht worden gericht op Personen, stroomvoerende elektrische apparaten en dit apparaat zich.
• Gebruik het apparaat nicht binnen bereik van Personen, behalte indien zich beschemende kleding dragen.
• Richt de straal nicht op uzelf of anderen om kleding of schoeisel te reinigen.
• Explosioniegevaar - Spuit geen brandbare vloeistoffen.
• Hopedrukreinigers mogen nicht worden gebrukt door kinderen of Niet-opgeleide Personen.
• Hogedrukslangen, aansluitingen en koppelingen zijn belangrijk voor de verilgheid van het apparaat. Gebruikuitsluitend slangen, aansluitingen en koppelingen die worden aanbevolen door de fabrikant.
• Om de veiligheid van het apparaat te waarborgen, gezruikt uuitsluitend reserveonderdelen van de fabrikant of goedgekeurd door de fabrikant.
• Controller altijd of het gereedschap is uitgeschakeld en de stekeruit het stopcontact is getrokken alvorens enige werkzaamheden aan het gereedschap uit te voeren.

• Gebruik het apparaat Niet wonneer het netsnoer of belangrijke onderdelen van het apparaat beschadigd zichn, bijvoorbeeld een veiligheidsinrichting, hagedrukslang, spuitpistool.

• Ontoereikende verlengsnoeren können gevaarlijk zijn. Als een verlengsnoer worden gebruikt, dient dit geschikt te zijn voor gebruik buitenshuis, en要去 de aansluiting droog en van de grond af gezchoolden worden. Wij adviseren u in dit geval een kabelhaspel te gebruiken waar bij het stopcontact minstens 60 mm boven de grond blijft.
  Zet.altijd de netschakelaar uit wanner u het apparaat onbeheerdchterlaat.
  Voldoe aan de vereisten van het lokale waterleidingbedrijf.
  Voor Europese landen:

Conform EN12729 (BA) mag het apparaat tevens worden aangesloten op het hoofddrinkwaterleidingnet in het geval een terugstroom-keerklep met aftapinrichting is gemonteerd in de aanvoerslang.

TECHNISCHE GEGEVENS

Model: HP351 HP401
Max. aanvoersnelheid 7,0 l/min 7,5 l/min
Waterstroomsnelheid 5,5 l/min 6,0 l/min
Max. toegestane druk 12 MPa (120 bar) 13 MPa (130 bar)
Bedrijfsdruk Hagedrukfunctie 10	MPa (100 bar) 11 MPa (110 bar)
	Lagedrukfunctie - 8 MPa (80 bar)
Max. aanvoerdruk		1 MPa (10 bar)
Max. aanvoertemperatuur		40°C
Max. aanzuighoogte		1,0 m
Afmetingen(I x b x h)		292 mm x 358 mm x 830 mm
Gewicht		11,0 kg	12,7 kg
Motorbeschermingsklasse		IPX5

In verband met ononderbroken research en ontwikkeling behouden wij ons hetrecht voor bovenstaande technische gegevens te wijzigen zonder voorafgaande kennisgeving.
- De technische gegevens können van land tot land verschillen.
Gewicht volgens de EPTA-procedure 01/2003

Symbolen

Hieronder staan de symbolen die voor het gereedschap worden gezruikt. Zorg ervoor dat u weet wat ze beteken alvorens het gereedschap te gezruiken.

Lees de gebruiksaanwijzing.

Wees vooral voorzichtig en let goed op.

DUBBEL GETISOLEERD

Alleen voor EU-landen

Geef elektrisch gereedschap Niet met het huisvuil meel Volgens de Europese richtlijn inzake oude elektrische en elektronische apparaten en de toepassing waarvan binnen de nationale wetgeving, dient gebruikt elektrisch gereedschap gescheiden te worden ingezameld en te worden afgevoerd aan een recyclebedrijf dat voldoet aan de geldende milieu-eisen.

Richt de straal Niet op Personen, inclusief uzelf, dieren en stroomvoerende elektrische apparaten.

Niet geschikt voor aansluiting op het drinkwaterleidingnet.

Gebruiksdoelseinden

Dit gereedschap is bedoeld voor het verwijderen van hardnekig vuil met behulp van een waterstraal. Dit gereedschap is bedoeld voor huishoudelijk gebruik.

Voeding

Het gereedschap mag alleen worden aangesloten op een voeding vandezelfde spanning als aangegeven op het typeplaatje, en kan alleen worden gebruikt op enkelfase-wisselstroom. Het gereedschap is dubbel-geisoleerd en kan derhalve ook op een Niet-geaard stopcontact worden aangesloten.

Voor openbare

laagspanningsverdeelsystemen van tussen 220 V en 250 V

Schakelbedieningen van elektrische apparaten veroorzaken spanningsschommelingen. De bediening van dit gereedschap onder ongunstige lichtnetomstandigheden kan een nadelige invloed hebben op de bediening van andere apparaten. Het kan worden aangenomen dat er geen negatieve effecten zullen zijn wanner de netimpedantie geg is aan of minder is dan 0,25 ohm. Het stopcontact dat voor dit gereedschap worden gebruikt,要去beveiligdঙn door een zakering of een stroomonderbreker met trage afterschakelkarakteristieken.

Geluidsniveau

De typische, A-gewogen geluidsniveauaus zijn gemeten volgens EN60335-2-79:

Model HP351

Geluidsdrukniveau (L_pA) : 72 dB (A)

Onzekerheid (K): 3,8 dB (A)

Model HP401

Geluidsdrukniveau (L_pA) : 76 dB (A)

Onzekerheid (K): 2,4 dB (A)

Het geluidsniveauau kan tijdens gebruik hoger worden dan 80 dB (A).

WAARSCHUING: Draag

gehoorbescherming.

Trilling

De totale trillingswaarde (triaxiale vectorsom) zoals vastgesteld volgens EN60335-2-79:

Model HP351

Trillingsemissie (a_h):4,11m / s^2

Onzekerheid (K): 1,5 m/s²

Model HP401

Trillingsemissie (a_n) .. 4,86m / s^2

Onzekerheid (K): 1,5 m/s²

OPMERKING: De totale trillingswaarde(n) is/zijn gemeten volgens een standardtestmethode en kan/ können worden gebruikt om dit gereedschap te vergelijkden met andere gereedschappen.

OPMERKING: De opgegeven totale trillingswaarde(n) kan/kunnen ook worden gezruikt voor eenbeordeling vooraf van de bloatstelling.

WAARSCHUWING: De trillingssemissie tijdens gebruik van het elektrisch gereedschap in de praktijk nverschillen van de opgegeven waarde(n) afhankelijk n de manier waarop het gereedschap worden gelebruikt, het name van het soort werkstuk waarmee worden gewerkt.

WAARSCHUWING:Zorg ervoor dat veilig-idsmaatregelen worden getroffen ter beschering van de gebruiker die zichgebaseerd op een chatting van de blootstelling onder practijkommandigheden (rekening houdend met allefasen en bedrijfscylus, zoals de tijsduur geduande welke het gereedschap is uitgeschakeld en nationair draait, naast de ingeschakelde tijsduur).

EG-verklaring van conformiteit

Alleen voor Europese landen

De EG-verklaring van conformiteit is bijgevoegt als Bijlage A bij deze gezebruksaanwijzing.

WAARSCHUWING: Lees alle veiligheids-sarschuwingen en alle instructies. Het nicht voln van de waarschuwingen en instructies kan leiden elektrische schokken, brand en/of ernstig letsel.

Bewaar alle waarschuwingen en instructies om in de toekomst te kunnen raadplegen.

Veiligheid op de werkplek

1. Houd iedereen weguit het werkgebied.
2. Reik Niet te ver en sta Niet op een onstabile ondergrond. Zorg.altijd voor een goede stand en lichaamsbalans.
3. Plaats de hagedrukreiniger alsijd op een horizontale en stabiele ondergrond. Vermijd waar bijplaatsen waar het spuitwater wegloopt of zich verzamelt.
4. Alvorens te reinigen, controleert u de omgeving en voorwerpen die moeten worden gereinigd. De hagedrukstraal kan een verflaag of andere oppervlaktebehandeling verwijderen, waaronder giftige chemicalien. Tref zo nodigpreventieve maatregelen.
5. Wees voorzichtig dat u zich over het netsnoor of de slang van de hagedrukreiniger struikt. Houdijdens gebruik algtd in de gaten waar het netsnoor en de slang liggen.
6. Tijdens gebruik kommt er eenkleine hoeveelheid water uit de onderkant van de hagedrukreiniger. Zet de hagedrukreiniger Niet neer op eenplaats waarvan u Niet wilt dat deze nat worden.

Persoonlijke veiligheid

1. Als bescherming gegen de straal en wegspoten voorwerpen要去en gebruikers geschikte beschemmingsmiddelen gebruiken, zoals beschermende kleding,veiligheidsschoenen,veiligheidshandschoenen,eenveiligheidshelm met vizier, gehoorbescherming, enz.

2. Gebruik de hagedrukreiniger nicht binnen bereik van Personen, behalte indien zij beschemende kleding dragen.

3. Om de kans op letsel te verkleinen, dient streng toezicht te worden gehonden wanner het apparaat in de buurt van kinderen worden gebruikt.

4. Water dat via de terugstroomkeerklep eruit stroomt, worden geacht nicht drinkbaar te+zijn. Elektrische veiligheid

5. Gebruik de hagedrukreiniger nooit buiten in de regen.

6. Raak de stekker en/of het stopcontact nooit met natte handen aan.
7. Gebruik het apparaat Niet wanner het netsnoer of belangrijke onderdelen van het apparaat beschadigd zichin, bijvoorbeeld een veiligheidsinrichting, hagedrukslang of het spuitpistol.
8. De vorm van de stekker moet overeenkomen met het stopcontact. Probeer nooit om de netsnoorstekker op enige wijze aan te passen. Gebruik geen adapterstekkers voor geaard gereedschap. Met een onaangepaste stekker in een overeenkomstig stopcontact verkleint u de kans op een elektrische schok.

9. Ontoereikende verlengsnoeren können gevaarlijk zijn. Als een verlengsnoer worden gebruikt, dient dit geschikt teijken voor gebruik buitenshuis, en moet de aansluiting droog en van de grond af gezchoolden worden. Wij adviseren u in dit geval een kabelhaspel te gebruiken waar bij het stopcontact minstens 60~mm boven de grond blijft.

10. Let op het volgende wonneer u een verlengsnoer gekruikt:

11. Gebruik uitsluitend verlngsnoeren die bedoeld zijn voor gebruik buitenshuis.

12. Gebruik uitsluitend verlngsnoeren die geschikt zich voor een elektrisch vermogen dat gelijk is aan of hoger is dan het vermogen van dit apparaat.
13. Gebruik geen beschadigd verlengsnoer.
14. Inspector een verlengsnoer vór gelebruik en verrang hem indien beschadigd.
15. Mishandel een verlengsnoer Niet en geef er geen ruk aan om hem los te koppelen.

16. Houd snoeren uit de buurt van ditte en scherpe randen.
    Koppel altijd eerst het verlengsnoer los van het stopcontact en koppel daarna het apparaat los van het verlengsnoer.

17. De elektrische-voedingsaansluiting moetং aangelegd door een gekwalificeerde elektricien conform IEC 60364-1. Wij adviseren dat in de elektrische voeding maar dit apparaat een reststrombeveiliging is opgenomen die de voeding onderbreekt wanner de aardlekstroom groter is dan 30mA gedurende 30~ms of een apparaat dat het massacircuit test.

Gebruik en verzorging van het elektrisch gereedschap

1. Lees alle instructies voordat u het apparaat gebruikt.

2. Weet hoe u de hogedrukreiniger moet stoppen en snel de druk kurz aflaten. Zorg dat u grondig vertrouwd bent met de bedieningsorganen.

3. Een hogedrukstraal kan gevaarlijk zijn indien\ deze verkeerd worden gebruikt. De straal mag nicht\ worden gericht op Personen, stroomvoerende\ elektrische apparaten en dit apparaat zich.

4. Dit apparaat is nicht geschickt voor gebruik door Personen (waaronder kinderen) met een verminderlich, zintuiglijk of geestelijk vermogen, of gebrek aan kennis en ervaring.
5. Kinderen dieren onder toezicht te staan om ervoor te zorgen dat zij Niet met het apparaat spelen.
6. Spuit geen brandbare en/of giftige vloeistof- fen. Dit kan leiden tot een explosie, vergiftiging of schade aan het apparatusat.
7. Richt de straal Niet op uzelf of andere om kleding of schoeisel te reinigen.
8. De hagedrukslang, aansluitingen en koppelingen zijn belangrijk voor de veiligheid van het apparaat. Gebruik uitsluitend slangen, aansluitingen en koppelingen die worden aanbevolen door de fabrikant.
9. Volg de instructies wanner u accessoires verwisselt.
10. Houd de handgrepen droog, schoon en vrij van olie en vet.
11. Blijf opletten - Kijk waar u mee bezig bent.
12. Gebruik het gereedschap Niet wanner u vermoeid bent of onder invloed van alcohol of drugs.
13. Schakel de hagedrukreiniger nicht in zonder aanvoer van water gedurende langer dan een minuut. Hierdoor zal de motor beschadigd worden waardoor een storing optreedt.
14. Schakel het apparaat.altijduit en sluit de wateraanvoer wonneer u de hogedrukreiniger onbeheerdchterlaat.
15. Wees bedacht op de terugslag. Het spuitpistool slaattering wanner de hagedrukstraal uit de spuitmond komt. Houd het spuitpistool stevig vast om onverwacht letsel te voorkomen.
16. Controller op beschadigde of versleten onderdelen voor gebruik. Verzeker u er tevens van dat de slang correct is aangesloten enijdens gebruik Niet lekt. Het gebruik van een gebrekkig werkend apparaat, kan leiden tot ongevallen.
17. Dit apparaat is ontworpen voor gebruik met het reinigingsmiddel dat is bijgeleverd of wordt aanbevolen door de fabrikant. Het gebruik van andere reinigingsmiddelen of chemicalien kan de veiligheid van het apparaat nadelig beinvloeden.
18. Trek Niet aan het netsnoer en/of de slang om de hagedrukreiniger te verplaatsen. Hierdoor za het netsnoer, de slang en aangesloten onderdelen worden beschadigd, en za kortsluiting of een defect ontstaan.
19. Plaats geen zware voorwerpen op de slang en waar er geen voertuigen over rijden.
20. Laat.altijd de restdruk in het spuitpistool af voordat u de slang loskoppelt.
21. Wanner u de slang aansluit op het waterleidingnet, houdt u zich aan de instructies van het waterleidingbedrijf.
    Onderhoud en reparatie
22. Volg de onderhoudsinstructies die in deze gebruiksaanwijzing worden gegeben.

23. Om de veiligheid van het apparaat te waarborgen, gebruikt u uitsluitend reserveonderdelen van de fabrikant of goedgekeurd door de fabrikant.

24. Laat uw hagedrukreiniger repareren door een vakbekwame reparateur met gebruikmaking van uitsluitend identieke verrangingsonderdelen. Zo bent u ervan verzekerd dat de veiligheid van de hagedrukreiniger behouden blijft.

25. In geval van een defect of storing van de hogedruk-reiniger, schakelt u deze onmiddelijk uit en trekt u de stekker uit het stopcontact. Neem contact op met u uwplaatselijkdealer of servicecentrum.

BEWAAR DEZE VOORSCHRIFTEN.

WAARSCHUWING: Laat u NIET misleiden door een vals gevoel van comfort en bekendheid met het gereedschap (na veelvuldig gebruik) en neem alle veiligheidsvoorschriften van het betreffende gereedschap altijd strikt in acht.
VERKEERD GEBRUIK of het Niet naleven van de veiligheidsvoorschriften in deze gebruiksaanwijzing kan leiden tot ernstige verwondingen.

BESCHRIJVING VAN DE FUNCTIONS

ALET OP: Controller altijd of het gereedschap is uitgeschakeld en de stekker ervan uit het stopcontact is verwijderd alvorens de functies op het gereedschap te controleren of af te stellen.

Aan-uitschakelaar

KENNISGEVING: Draai de aan-uitschakelaar Niet met grote kracht. Hierdoor kan de schakelaar defect raken.

Voor model HP351

Fig.1: 1. Uit-stand 2. Aan-stand

Draai de aan-uitschakelaar rechtsom om de hagedrukreiniger in te schakelen.

Voor model HP401

Draai de aan-uitschakelaar rechtsom of linksom afhankelijk van het gewenste drukniveau. Draai de aan-uitschakelaar rechtsom voor de hagedrukfunctie en linksom voor de lagedrukfunctie.

Fig.2: 1. Lagedrukfunctie 2. Uit-stand

1. Hogedrukfunctie

Spuitlansfuncties

OPMERKING: De standard spuitlansen verschellen afhankelijk van het land. Raadpleeg ook de paragraaf "OPTIONELE ACCESSOIREs" voor andere spuitlansen.

Vario-Power-spuitlans

Fig.3

De druk van de straal kan worden veranderd door de kop van de spuitlans te draaien.

ALET OP: Wanner u de druk van de straal ver- andert door de kop van de spuitlans te draaien, mag u de spuitlans Niet tegelijkertijd in de richting van het spuitpistool trekken. Hierdoor kan de spuitlans los raken van het spuitpistool en persoonlijk letsel verroorzaken.

Vuilfrees

Fig.4

Een roterende straal worden gespoten. Geschikt voor het verwijderen van hardnekig vuil.

KENNISGEVING: Gebruik de vuilfrees Niet op kwetsbare oppervlakken zoals ruiten en de carrosserie van voertuigen.

Schuimsproeier

Fig.5

Reinigingsmittel kan als een schuim worden gespoten.

Bediening van de trekker

Knijp de trekker in om een waterstraal te spuiten. De straal worden continu gespoten zo lang de trekker ingeknepen worden gehonden.

De trekker kan worden vergrendeld voor veilig hanteren van het spuitpistool. Om de trekker te vergrendelen, trekt u de stopper eruit en haakt u deze in de groef van het handvat.

Fig.6: 1.Trekker 2.Stopper 3.Groef

KENNISGEVING: Om een mechanische fout in de drukschakelaar te voorkomen, houdt u.altijd een pauze van twee seconde alvorens de trekker opnieuw in te knijpen.

Veiligheidsventiel

Dit apparaat is uitgerust met een veiligheidsventiel die ongewenste overdruk voorkomt. Wanner de trekker wordt losgelaten,.gaat het ventiel open en circuleert het water door de inlaat van de pomp.

ALET OP: Probeer Niet het verilgheidsventiel te manipuleren, en verander de instelling ervan Niet.

Slanghaspel

Alleen voor model HP401

Om de slang af te rollen, maaktu u eerst het uiteinde van de slang los uit de haak. Klap de slinger uit en draai hem rechtsom. Rol de slang alsijd—helemaal tot aan het einde af wanneru de hagedrukreiniger gaat gebruiken.

▶ Fig.7: 1. Slanghaspel 2. Slinger 3. Uiteinde van de slang

Wanner u de slang oprolt, draait u de slinger linksom en zet u het uiteinde van de slang vast.

Water aanvoeren vanuit een tank of reservoir

Optioneel accessoire

U kunt water aanvoeren vanuit een tank of reservoir inplaats van vanuit een kraan.

Vervang de waterslangaansluiting door de zuigslanset (optioneel accessoire). Om de zuigslanset aan te sluiten, koppelt u het filterhuis los van de slang en bevestigt u het aan de inlaat van de hogedrukreiniger.

Sluit verwolgens de slang aan op het filterhuis.

Fig.9: 1. Tank/reservoir 2. Zuigslangset
3. Waterslangaansluiting 4. Slang
5. Filterhuis 6. Inlaat van de hagedrukreiniger

KENNISGEVING: Gebruik.altijd een zuigslangset van Makita.

KENNISGEVING: Zorg ervoor dat de inlaat van de hagedrukreiniger 1,0 m (3,28 ft) of minder lager staat dan het wateroppervlak in de tank of het reservoir. Anders zal de hagedrukreiniger Niet in staat+zijn het water aan te zuigen maar de pomp.

Om water in de slang te brengen, verwijdert u de spuitlans vanaf het spuitpistol en schakelt u de hagedrukreiniger in terwijl u de trekker ingeknepen houdt. Nadat een continue stroom water UIT het spuitpistol komt, maar u de trekker los en brengt u de gewenste spuitlans aan.

Fig.10: 1. Spuitpistol

OPMERKING: Als er geen water uit stroomt, koppelt u de zuigslangset los en dompelt u deze—helemaal onder water. Sluit hem daarna wee aan op de hogedrukreiniger.

Fig.11: 1. Zuigslangset

MONTAGE

ALET OP: Zorg alsijd dat het gereedschap isuitgeschakeld en dat+zijn stekker uit het stopcontact is verwijderd alvorens enig werk aan het gereedschap uit te voeren.

De draaghandgreep monteren

Alleen voor model HP351

1. Bevestig de Voorste en achefterste helften van de handgreep aan elkaar door ze uit te lijnen met de schroefgaten in de hogedrukreiniger.

Fig.12: 1. Voorste helft van de handgreep
2. Achterste helft van de handgreep
3. Hopedrukreiniger

1. Bevestig de draaghandgreep met de schroeven (7 stuks).

Fig.13

De hagedrukslang aansluiten

Alleen voor model HP351

Sluit de hagedrukslang aan op de uitlaat (met de pistool-markering). Draai de moer van de hagedrukslang rechtsom om hem op de schroefdraad van de uitlaat te draaien.

Fig.14: 1. Uitlaat 2. Moer

ALET OP: Verzeker u ervan dat de hoge- drukslang stevig aangesloten is. Bij een losse aansluiting kan de hoge-rukslang eraf geperst worden waardoor persoonlijk letsel kan ontstaan.

Het spuitpistol bevestigen

Sluit de hagedrukslang aan op de inlaat van het spuitpistol. Draai de moer van de hagedrukslang rechtsom om hem op de schroefdraad van de inlaat te draaien.

Fig.15: 1. Inlaat 2. Moer

ALET OP: Verzeker u ervan dat de hoge- drukslang stevig aangesloten is. Bij een losse aansluiting kan de hoge-rukslang eraf geperst worden waardoor persoonlijk letsel kan ontstaan.

Aansluiten op een kraan

ALET OP: Gebruik.altijd een drukbestendige waterslang met een diameter van 13mm of Meer en sluit deze met behulp van geschikte bevestigingen aan op de kraan. Als u dit Niet doet, kan de waterslang en/of de bevestigingen kapot gaan en tot persoonlijk letsel leiden.

KENNISGEVING: Gebruik een zo kort möglich de drukbestendige waterslang. De stroomsnelheid van het aanvoerwater要去 hoger� dan de maximale aanvoersnelheid van de pomp.

KENNISGEVING: Als u aansluit op het drinkkwaterleidingnet, gebruikt u een terugstroomkeerklep die voldoet aan de regelgeving in uw land.

Bereid een drukbestendige waterslang voor. Bevestig het koppelstuk aan een uiteinde en sluit het andere uiteinde aan op de kraan zoals hieronder beschreiben.

1. Verwijder de moer vanaf het koppelstuk en steek de drukbestendige waterslang door de moer. Steek het uiteinde van de slang in het koppelstuk en draaiervolgens de moer erop.

Fig.16: 1. Drukbestendige waterslang 2. Moer van koppelstuk 3. Koppelstuk

OPMERKING: Als u de drukbestendige waterslang aansluit op de kraan met behulp van een koppelstuk, bevestigt u een koppelstuk aan beiden uiteinden van de slang.

1. Sluit de drukbestendige waterslang aan op de kraan. Gebruik een geschikte bevestiging, zoals een slangklem of kraanaansluiting, om het uiteinde van de slang te bevestigen aan de kraan.
   Fig.17: 1. Slangklem 2. Kraanaansluiting
2. Drukbestendige waterslang

OPMERKING: De bevestigingsmethode is afhankelijk van de vorm van de kraan waaraan de slang worden bevestigd. Bereid een geschikte, in de winkel verkrijgbare, bevestiging voor.

1. Bevestig de waterslangaansluiting op de inlaat (met de kraan-markering) en sluitervolgens het koppelstuk erop aan.

Fig.18: 1. Koppelstuk 2. Waterslangaansluiting
3. Inlaat van de hagedrukreiniger

De spuitlans aanbrengen/ verwijderen

ALET OP: Vergrendel.altijd de trekker wonneer u de spuitlans aanbrengt/verwijdert.

Steen het uiteinde van de spuitlans in de opening van het spuitpistol en draai hem in de richting van de pijlaangegeven in de afbeelding. Om de spuitlans eraf te halen, drukt u hem in de richting van het spuitpistol en draait u hem in de tegenovergestelde richting.

▶ Fig.19: 1. Spuitpistol 2. Opening 3. Uiteinde van spuitlans

Voor sommige optionele spuitlansen is een koppel-lingadapter (optioneel accessoire) nodig voor bevestig- ing aan het spuitpistol. Bevestig de koppelingadapter opdezelfde manier aan het spuitpistol als de spuitlans.

Fig.20: 1. Spuitlans 2. Koppelingadapter

1. Spuitpistol

OPMERKING: De koppelengadget is nodig bij gebruik van de spuitlansen die worden geleverd bij een ander model, HP-350 of HP-400.

De schuimsproeier aanbrengen

ALET OP: Vergrendel.altijd de trekker wonneer u de spuitlans aanbrengt/verwijdert.

Bereid het reinigingsmiddel voor voordat u de schuim-sproeier gezruikt.

1. Verwijder de schuimsproeier vanaf de tank door de schuimsproeier linksom te draaien. Bevestig de schuimsproeier aan het spuitpistol.
   Fig.21: 1. Schuimsproeier 2. Spuitpistol
2. Giet het reinigingsmiddel in de tank en bevestig deze aan de schuimsproeier.
   ▶ Fig.22: 1. Tank

KENNISGEVING: Gebruik aktijd een neutraal reinigingsmiddel. Een zour of basisch reinigingsmiddel kan de tank of schuimsproeier beschadigen.

BEDIENING

WAARSCHUWING: Raak de hagedrukstraal Niet aan enricht deze nicht op uzelf of andere. De hagedrukstraal is gevaarlijk en kan u of andereen pijn doeon.
WAARSCHUWING: Houd nooit het voorwerp dat u wilt reinigen vast in uw handen verwijl u de hagedrukstraal erop richt, en houd uw handen en voeten uit de buurt van de hagedrukstraal.

ALET OP: Wees bedacht op de terugslag van de hagedrukstraal en op wegspoten voorwerpen. Houd de spuitlans Niet zichter bij het voorwerp dan 30~cm
ALETOP: Schakel de hagedrukreiniger nicht in zonder aanvoer van water gedurende langer dan 1 minuut.
ALET OP: Gebruik de hagedrukreiniger nicht gedurende een langearendichterelkaar. Hierdoor kan oververhitting of brand ontstaan. Bovendien kan langdurig gebruik leiden tot letsel door trillingen.
ALET OP: Let op de windrichting. Als het reinigings-middel in uw ogen of mond terecht komt, spoelt u deze onm-delloijkuit met schoon water en raadpleegt u zo nodig een arts.

KENNISGEVING: Vermijd gebruik van de hagedrukreiniger gedurende langer dan 1 uur. Na gebruik gedurende 1 uur, wacht udezelfde tijds-duur voordat u het apparaat wee gebruikt.

1. Sluit het uiteinde van de hagedrukslang aan op het spuitpistol. Voor model HP351, sluit het andere uiteinde aan op de hagedrukreiniger. Voor model HP401, rol de slang helemaal af.
2. Sluit de hagedrukreiniger aan op de kraan en draaiervoVGens de kraan open.

Fig.23

KENNISGEVING: Om het mechanisme van de hogedrukreiniger te beschermen, mag u geen aanvoerwater warmer dan 40^ gebruiken.

1. Sluit de hogedrukreiniger aan op het elektriciteitsnet en schakel hem in.
   Fig.24: 1.Aan-uitschakelaar

2. Om een hagedrukstraße te spuiten, ontgrendelt u de stopper en knijpt u de trekker in. De straal worden continu gespoten zo lang de trekker ingeknepen worden gehonden.
   Fig.25: 1. Stopper

ALET OP: Houd het spuitpistol stevig vast. Het spuitpistol krijgt een terugslag zodia u de trekker inknijpt.
ALET OP: Houdijdens het reinigen het spuitpistol algijd vast aan de handgreep en aan de loop. Terwijl de motor draait, mag u geen enkel onderdeel van de hagedrukreiniger aanraken, anders dan de draaghandgreep en de aan-uitschakelaar.

KENNISGEVING: Wees voorzichtig dat uijdens gebruik Niet met kracht aan het spuitpistol trekt. Hierdoor kan de hogedrukreiniger omvallen.

Na gebruik

ALET OP: Voer na gebruik.altijd de procedureuit die in deze gebruiksaanwijzing wordt beschreven. Restdruk in het spuitpistool of de hogedrukreiniger kan leiden tot persoonlijk letsel of beschadiging van de pomp.

1. Laat na gebruik de aan-uitschakelaar aan staan.
2. Draai de kraan zichen koppel de aanvoerwaterslang los van de hogedrukreiniger.

Fig.26

1. Knijp de trekker in tot het achtergebleven water in de hagedrukreiniger eruit is gespoten.

Laat de motor nicht longer dan 1 minuut draaien.

Fig.27

1. Schakel de hagedrukreiniger uit en koppel hem los van het elektriciteitsnet.
   ▶ Fig.28: 1. Aan-uitschakelaar
2. Koppel de hagedrukslang los van het spuitpistol.
   Fig.29: 1. Spuitpistol 2. Hogedrukslang

Alleen voor model HP351

Koppel de hagedrukslang los van de hagedrukreiniger.

Fig.30: 1. Hopedrukslang

Alleen voor model HP401

1. Rol de slang op en bevestig het uiteinde van de slang aan de haak.
   Fig.31: 1.Haak 2.Slinger
2. Klap de slinger in de haspelarm verwijl u de slinger in de richting van de pijtrekt, zoals aangegeven in de afbeeling.
   ▶ Fig.32: 1. Slinger 2. Haspelarm

KENNISGEVING: Om te voorkomen dat de hagedrukslang beschadigd raakt, laut u het achtergebleven wateruit de slang lopen voordat u deze opbergt.

ONDERHOUD EN OPSLAG

ALET OP: Zorg alsijd dat het gereedschap isuitgeschakeld en+zijn stekker uit het stopcontactis verwijderd alvorens te beginnen met inspectie of onderhoud.

KENNISGEVING: Gebruik nooit benzine, was-benzine, thinner, alcohol en dergelijkke. Hierdoor kunnen verkleuring, verrormingen en barsten wordenveroorzaakt.

De spuitlans reinigen

Gebruik de reinigingsprikker om vuil te verwijderen of een verstopping op te heffen in de spuitmond van de spuitlans.

KENNISGEVING: Verwijder vuil of afval nicht met groe kracht. Hierdoor kan persoonlijk letsel ontstaan of de spuitmond worden beschadigd waardoor de hagedrukstraal onder een afwijkende hoek worden gespoten of de prestaties verslechteren.

Het filter reinigen

Koppel de waterslangaansluiting los en verwijder vuil en afval vanuit de binnenkant van het filter.

Fig.34: 1.Waterslangaansluiting 2.Filter 3.Afdichtingsring

Bij gebruik van de zuigslangset (optioneel accessoire), haalt u het filter uit het filterhuis en verwijdert u vuil en afval.

Fig.35: 1. Filter 2. Filterhuis

OPMERKING: Om optimale prestaties te beholden, reinigt u het filter regelmatig.

Opslag

Rol de slang op en wikkel het netsnoer op. Plaats het spuitpistol en de spuitlansen in hun holders.

HP351

Fig.36

HP401
Fig.37

ALET OP:Bewaar het apparaat alkijd binnenshuis waar de temperatuur Niet onder het nulpunt komt. Als de hagedrukreiniger bevriest en een storing vertoont, neemt u contact op met uwplaatselijk servicecentrum voor reparatie.
ALET OP: Gebruik aktijd de draaghandgreep wanneer u de hagedrukreiniger verplaatst. Draag hem Niet aan de slang of het netsnoer. De slang of het netsnoer konnen worden beschadigd.
ALET OP: Draag de hagedrukreiniger nicht verwijl de slang is afgerold en/of het netsnoer is afgewikkeld. De afgerolde slang of het afgewikkelde netsnoer kan worden beschadigd of verstrikt raken met andere voorwerpen, waardoor persoonlijk letsel of een defect kan ontstaan.

Om de VEILIGHEID en BETROUWBAARHEID van het gereedschap te handhaven, dienen alle reparations, onderhoud of afstellingen te worden uitgevoerd bij een erkend Makita-servicecentrum of de Makita-fabriek, en.altijd met gebruik van Makita-verbangingsonderdelen.

PROBLEMEN OPLOSSEN

Alvorens u verzoekt om reparatie, kunt u zich als volgt het probleem opsporen en oplossen. Als u met een probleem kampt dat in deze handleiding nicht worden beschreiben, probeer dan nicht het gereedschap te

demonteren. Laat reparations over aan een erkend Dolmar-servicecentrum, uitsluitend met gebruik van originele Dolmar-verbangingsonderdelen.

Probleemomschrijving Waarschijnlij	ke oorzaak (storing) Oplossing
Hagedrukreiniger start nicht. Geen elektriek	riciteit Steek de stekker in het stopcontact	Controler tevens of er stroom staat op het stopcontact.
	Schakelaar staat nicht aan. Zet de schakel	aar in de aan-stand.
	Restdruk aanwezig in de pomp Knijp de trekker in.
	Netsnoer of elektrische circuit is beschadigd.	Neem contact op met een erkend servicecentrum voor reparatie.
Geen/zwakke waterstraal Geen aanvoortwater. Zorg ervoor dat de kraan open staat	aat. Bij gebruik van de zuigslangset, zorgt u ervoor dat de slang volstaat met water.
	Slecht aanvoer van water Draai de kraan	open.
	Slechte waterslangaansluiting Controlee	de aansluiting van de waterslang op de kraan, en van de waterslang op de inlaat van de hagedrukreiniger.
	Verstopt(e) slang, filter of spuitmond Ont	stop de slang, het filter of de spuitmond.
	Lucht blokkeert de stroming van water. Zet de schakelaar in de uit-stand en zet hem daarna waar in de aan-stand verwijl u de trekker ingeknepen houdt.
	Beschadigde of versleten spuitlans Vervang de spuitlans.
	Pomp of ventiel defect Neem contact op	met een erkend servicecentrum voor reparatie.
Instabiele hagedrukstraal.	Verstopte spuitmond	Ontstop de spuitmond van de spuitlans met behulp van de reinigingsprikker.
	Slechte aanzuiging van water	Controler de waterslang, beginnende bij de kraan, op lekkage of verstoppen. Draai de kraan open.
	Water is te heet.	Voer kouder water aan.
	Defect ventiel	Neem contact op met een erkend servicecentrum voor reparatie.
Abnormaal geluid.	Water is te heet.	Voer kouder water aan.
	Luchtbellen in de pomp.	Neem contact op met een erkend servicecentrum voor reparatie.
Water-/olielekkage.	Slechte aansluiting.	Controler de aansluiting van de hagedrukslang op het spuitpistool, en van de hagedrukslang op de hagedrukreiniger.
	Versleten afdichtingen Neem contact op	met een erkend servicecentrum voor reparatie.
Pomp draaiit nicht ondanks dat motor-geluid hoortbaar is.	Ongeschikt verlengsnoer.	Gebruik een verlengsnoer dat geschikt is voor de voedingsvereisten van het apparaat.

ALET OP: Deze accessoires of hulpstukken zich aanbevolen voor gebruik met uw Dolmar gereedschap dat in deze gebruiksaanwijzing is beschreiben. Het gebruik van andere accessoires of hulpstukken kan gevaar voor persoonlijke verwondingen opleveren. Gebruik uitsluitend de accessoires of hulpstukken voor het vermelde doel.

Raadpleeg het dichtstbijzijnde Dolmar-servicecentrum voor verder advies of bijzonderheden omtrent deze accessoires.

OPMERKING: Sommige items op de lijst(AP)nen inbegrepen in de doos van het gereedschap als standardtoebehoren. Deze kuren van land tot land verschillen.

Spuitlans

Fig.38

De breedte van de hogedrukstraal kan worden afge-steld tussen 0^ en 25^ door de kop van de spuitlans te draaien.

ALET OP: Draai, bij het afstellen van de breedte van de hagedrukstraal, Niet de hele spuitlans terwijl u hem tegelijkertijd in de richting van het spuitpistol trekt. Hierdoor kan de spuitlans los raken van het spuitpistol en persoonlijk letselveroorzaken.

Wasborstel (lang)

Fig.39

Een Ians uitergerust met een borstel. Dit is handig bij het gewelijkijdig schrobben met de borstel en het afspoelen van vuil.

Zuigslangset

Fig.40

Vervang de waterslang door deze set om water aan te voeren vanuit een tank of reservoir.

Tijdens het spuiten van de hagedrukstraal roteren de drie borstels langzaam binnenin. Geschikt voor het reinigen vanlicht vuil op een buitenmuur, carrosserie van een voertuig, badkuip, enz.

Verlengstuk voor de spuitlans

Fig.42

Pijpstukken voor het verlengen van het spuitpistool. Drie verschillende lengten zijn möglichk door het aantal gebruekte pijpstukken te variieren.

Spuitlans voor een voertuigbodem

Fig.43

Een extra lange spuitlans met een haakse spuitmond.
Handig bij het reinigen van moeilijk bereikbareplaatsen, zoals een voertuigbodem of dakgoot.

ALETOP: Gebruik de spuitlans voor een voertuigbodem Niet tezamen met het verlangstuk voor de spuitlans.

Spatbescherming

Fig.44

Vermindert het opspatten bij het reinigen van hoeken met de vuilfrees.

Draikoppeling

Fig.45

Voorkomt dat de hopedrukslang ineen gedraaid raakt.

Koppelingadapter

Fig.46

Een adapter die nodig is om een spuitlans van een ander model te konnen gebruiken.

OPMERKING: De koppelengadget is nodig bij gebruik van de spuitlansen die worden geleverd bij een ander model, HP-350 of HP-400.

Pijpreinigingsset (10 m/15 m)

Fig.47

Voor het reinigen en ontstappen van afvoerijpen en standijpen.

ALET OP: Let met name goed op de hagedrukstraal bij gelebruik van de pijpreinigingsset. De waterstraal worden met zeer hoge druk achefterwaarts gespoten.

Hogedrukverlengslang (5 m/8 m/10 m)

Fig.48

Verlengslang voor het aansluiten van het spuitpistol op de hagedrukreiniger.

ADVERTENCIA
