Type product	Hogedrukreiniger
Merk	Dolmar
Model	HP351
Afmetingen (L x B x H)	292 mm x 358 mm x 830 mm
Gewicht	11,0 kg
Elektrische voeding	Enkelfasig 220-250 V, dubbele isolatie
Max. toelaatbare druk	12 MPa (120 bar)
Werkdruk (hoge druk)	10 MPa (100 bar)
Max. debiet	7,0 l/min
Waterdebiet	5,5 l/min
Max. invoertemperatuur	40 °C
Max. aanzuighoogte	1,0 m
Motorbescherming	IPX5
Geluidsdrukniveau (LpA)	72 dB(A) (onzekerheid K = 3,8 dB(A))
Trillingsemissie (a_h)	4,11 m/s² (onzekerheid K = 1,5 m/s²)
Hoofdfuncties	Variabele krachtlans, roterende spuitmond, schuimkanon, trekker met veiligheidsslot
Inbegrepen accessoires	Spuitlans, roterende spuitmond, schuimkanon, reinigingspin
Onderhoud en reiniging	Regelmatig reinigen van het filter en de spuitmond met de meegeleverde pin
Veiligheid	Veiligheidsklep, dubbele isolatie, trekkervergrendeling, IPX5-bescherming
Reserveonderdelen en repareerbaarheid	Aanbevolen originele reserveonderdelen, reparatie door erkend Dolmar-servicecentrum
Algemene informatie	Huishoudelijk gebruik, niet langer dan een minuut zonder water gebruiken, max. watertemperatuur 40 °C

Veelgestelde vragen - HP351 DOLMAR

Hoe start ik de Dolmar HP351 hogedrukreiniger?

Zorg dat de waterkraan open is en de slang correct is aangesloten. Sluit het apparaat aan op een geschikt stopcontact. Draai de schakelaar met de klok mee om de stroom in te schakelen. Druk de trekker in om de straal vrij te geven.

Welk type reinigingsmiddel kan ik met deze reiniger gebruiken?

Gebruik alleen een neutraal reinigingsmiddel. Zure of alkalische reinigingsmiddelen kunnen de tank en spuitmond beschadigen. Volg de aanbevelingen van de fabrikant voor veilig gebruik.

Kan ik de reiniger aansluiten op drinkwater?

Ja, mits een hydraulische scheider wordt geïnstalleerd die voldoet aan de lokale voorschriften om terugstroming te voorkomen. Het symbool op het apparaat geeft aan dat het niet geschikt is voor directe aansluiting op drinkwater zonder bescherming.

Wat te doen als de druk van de straal laag of afwezig is?

Controleer eerst of de kraan open is. Inspecteer vervolgens het waterinlaatfilter en reinig het indien nodig. Maak de spuitmond los met de meegeleverde reinigingspin. Als het probleem aanhoudt, neem dan contact op met een erkend servicecentrum.

Hoe reinig ik een verstopte spuitmond?

Gebruik de meegeleverde reinigingspin om voorzichtig vuil uit de uitlaatopening te verwijderen. Forceer niet om beschadiging van de spuitmond te voorkomen. Regelmatig reinigen voorkomt verstoppingen.

Hoe berg ik het apparaat correct op na gebruik?

Na het uitschakelen en loskoppelen van het apparaat, sluit de kraan en druk de trekker in om de restdruk te laten ontsnappen. Koppel de hogedrukslang los. Rol de slang en het snoer op. Berg het pistool en de spuitmonden op in de daarvoor bestemde vakken en plaats het apparaat op een droge, vorstvrije plaats.

Wat is de maximaal toegestane watertemperatuur?

De invoertemperatuur mag niet hoger zijn dan 40 °C. Heter water kan de pomp beschadigen en de prestaties verminderen.

Kan ik de reiniger gebruiken met een watertank?

Ja, met behulp van de aanzuigslangset (optioneel accessoire). Vervang de waterslangaansluiting door deze set. De hoogte tussen de inlaat en het wateroppervlak mag niet meer zijn dan 1,0 m.

Wat te doen bij ongebruikelijk geluid tijdens gebruik?

Ongebruikelijk geluid kan wijzen op lucht in de pomp of te heet water. Controleer de watertemperatuur en ontlucht de pomp door de trekker in te drukken. Als het geluid aanhoudt, neem dan contact op met een erkend servicecentrum.

Hoe onderhoud ik het waterinlaatfilter?

Verwijder de waterslangaansluiting en reinig het filter door het af te spoelen met schoon water om onzuiverheden te verwijderen. Voer deze handeling regelmatig uit om een optimale doorstroming te behouden.

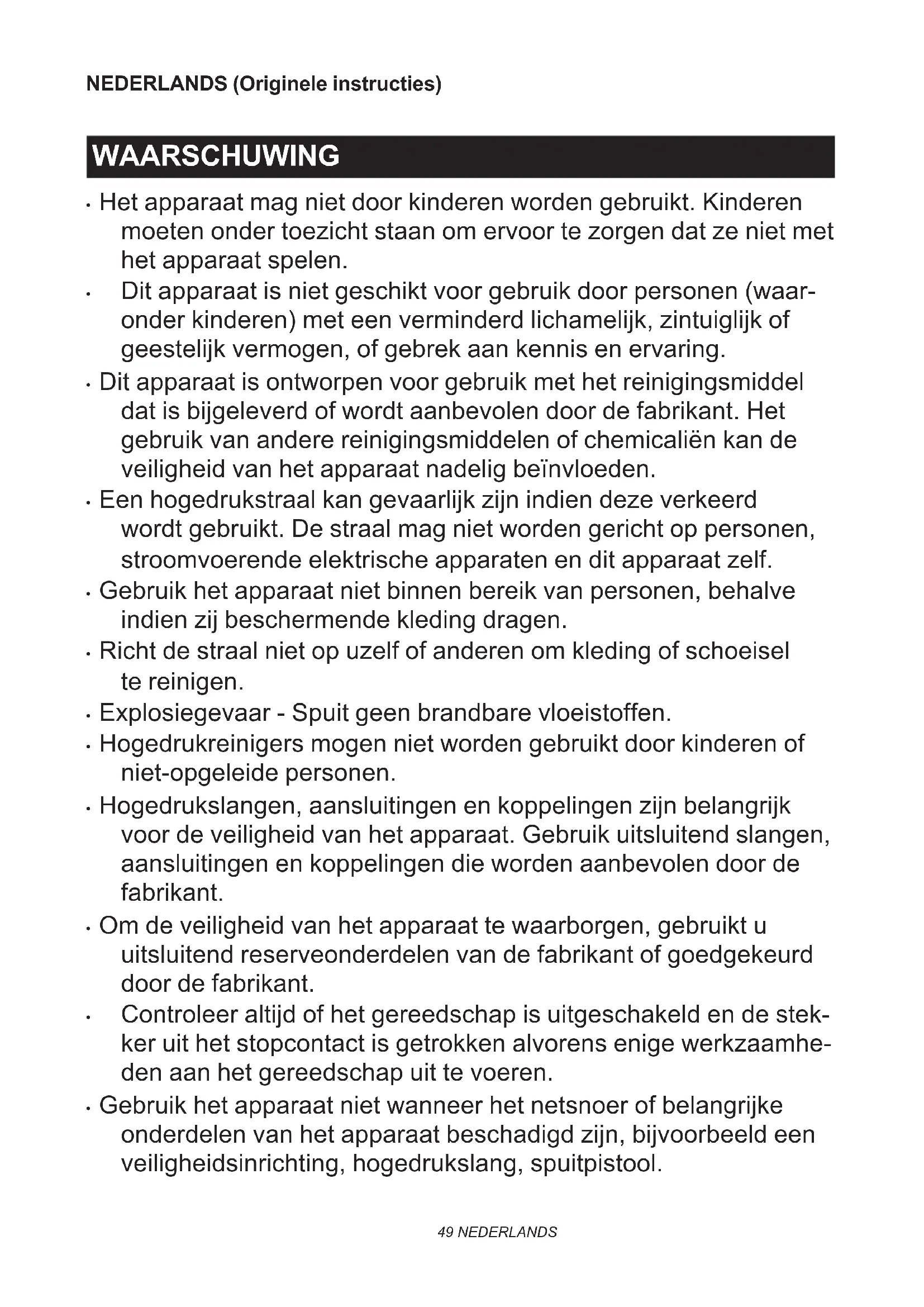

GEBRUIKSAANWIJZING HP351 DOLMAR

• Het apparaat mag niet door kinderen worden gebruikt. Kinderen moeten onder toezicht staan om ervoor te zorgen dat ze niet met het apparaat spelen.
• Dit apparaat is niet geschikt voor gebruik door personen (waaronder kinderen) met een verminderd lichamelijk, zintuiglijk of geestelijk vermogen, of gebrek aan kennis en ervaring.
• Dit apparaat is ontworpen voor gebruik met het reinigingsmiddel dat is bijgeleverd of wordt aanbevolen door de fabrikant. Het gebruik van andere reinigingsmiddelen of chemicaliën kan de veiligheid van het apparaat nadelig beïnvloeden.
• Een hogedrukstraal kan gevaarlijk zijn indien deze verkeerd wordt gebruikt. De straal mag niet worden gericht op personen, stroomvoerende elektrische apparaten en dit apparaat zelf.
• Gebruik het apparaat niet binnen bereik van personen, behalve indien zij beschermende kleding dragen.
• Richt de straal niet op uzelf of anderen om kleding of schoeisel te reinigen.
• Explosiegevaar - Spuit geen brandbare vloeistoffen.
• Hogedrukreinigers mogen niet worden gebruikt door kinderen of niet-opgeleide personen.
• Hogedrukslangen, aansluitingen en koppelingen zijn belangrijk voor de veiligheid van het apparaat. Gebruik uitsluitend slangen, aansluitingen en koppelingen die worden aanbevolen door de fabrikant.
• Om de veiligheid van het apparaat te waarborgen, gebruikt u uitsluitend reserveonderdelen van de fabrikant of goedgekeurd door de fabrikant.
• Controleer altijd of het gereedschap is uitgeschakeld en de stekker uit het stopcontact is getrokken alvorens enige werkzaamheden aan het gereedschap uit te voeren.

• Gebruik het apparaat niet wanneer het netsnoer of belangrijke onderdelen van het apparaat beschadigd zijn, bijvoorbeeld een veiligheidsinrichting, hogedrukslang, spuitpistool.

• Ontoereikende verlengsnoeren kunnen gevaarlijk zijn. Als een verlengsnoer wordt gebruikt, dient dit geschikt te zijn voor gebruik buitenshuis, en moet de aansluiting droog en van de grond af gehouden worden. Wij adviseren u in dit geval een kabelhaspel te gebruiken waarbij het stopcontact minstens 60 mm boven de grond blijft.

• Zet altijd de netschakelaar uit wanneer u het apparaat onbeheerd achterlaat.
• Voldoe aan de vereisten van het lokale waterleidingbedrijf.
  • Voor Europese landen:

Conform EN12729 (BA) mag het apparaat tevens worden aangesloten op het hoofddrinkwaterleidingnet in het geval een terugstroom-keerklep met aftapinrichting is gemonteerd in de aanvoerslang.

TECHNISCHE GEGEVENS

Model: HP351 HP401
Max. aanvoersnelheid 7,0 l/min 7,5 l/min
Waterstroomsnelheid 5,5 l/min 6,0 l/min
Max. toegestane druk 12 MPa (120 bar) 13 MPa (130 bar)
Bedrijfsdruk Hogedrukfunctie 10	MPa (100 bar) 11 MPa (110 bar)
	Lagedrukfunctie - 8 MPa (80 bar)
Max. aanvoerdruk		1 MPa (10 bar)
Max. aanvoertemperatuur		40°C
Max. aanzuighoogte		1,0 m
Afmetingen(l x b x h)		292 mm x 358 mm x 830 mm
Gewicht		11,0 kg	12,7 kg
Motorbeschermingsklasse		IPX5

• In verband met ononderbroken research en ontwikkeling behouden wij ons het recht voor bovenstaande technische gegevens te wijzigen zonder voorafgaande kennisgeving.
• De technische gegevens kunnen van land tot land verschillen.
  • Gewicht volgens de EPTA-procedure 01/2003

Symbolen

Hieronder staan de symbolen die voor het gereedschap worden gebruikt. Zorg ervoor dat u weet wat ze betekenen alvorens het gereedschap te gebruiken.

Lees de gebruiksaanwijzing.

Wees vooral voorzichtig en let goed op.

DUBBEL GEÏSOLEERD

Alleen voor EU-landen

Geef elektrisch gereedschap niet met het huisvuil mee! Volgens de Europese richtlijn inzake oude elektrische en elektronische apparaten en de toepassing daarvan binnen de nationale wetgeving, dient gebruikt elektrisch gereedschap gescheiden te worden ingezameld en te worden afgevoerd naar een recyclebedrijf dat voldoet aan de geldende milieu-eisen.

Richt de straal niet op personen, inclusief uzelf, dieren en stroomvoerende elektrische apparaten.

Niet geschikt voor aansluiting op het drinkwaterleidingnet.

Gebruiksdoeleinden

Dit gereedschap is bedoeld voor het verwijderen van hardnekkig vuil met behulp van een waterstraal. Dit gereedschap is bedoeld voor huishoudelijk gebruik.

Voeding

Het gereedschap mag alleen worden aangesloten op een voeding van dezelfde spanning als aangegeven op het typeplaatje, en kan alleen worden gebruikt op enkelfase-wisselstroom. Het gereedschap is dubbel-ge-isoleerd en kan derhalve ook op een niet-geaard stop-contact worden aangesloten.

Voor openbare laagspanningsverdeelsystemen van tussen 220 V en 250 V

Schakelbedieningen van elektrische apparaten veroorzaken spanningsschommelingen. De bediening van dit gereedschap onder ongunstige lichtnetomstandigheden kan een nadelige invloed hebben op de bediening van andere apparaten. Het kan worden aangenomen dat er geen negatieve effecten zullen zijn wanneer de netimpedantie gelijk is aan of minder is dan 0,25 ohm. Het stopcontact dat voor dit gereedschap wordt gebruikt, moet beveiligd zijn door een zekering of een stroomonderbreker met trage afschakelkarakteristieken.

Geluidsniveau

De typische, A-gewogen geluidsniveaus zijn gemeten volgens EN60335-2-79:

Model HP351

Geluidsdrukniveau (LpA): 72 dB (A)

Onzekerheid (K): 3,8 dB (A)

Model HP401

Geluidsdrukniveau (LpA): 76 dB (A)

Onzekerheid (K): 2,4 dB (A)

Het geluidsniveau kan tijdens gebruik hoger worden dan 80 dB (A).

WAARSCHUWING: Draag

gehoorbescherming.

Trilling

De totale trillingswaarde (triaxiale vectorsom) zoals vastgesteld volgens EN60335-2-79:

Model HP351

Trillingsemissie (a _h ): 4,11 m/s ^2

Onzekerheid (K): 1,5 m/s ^2

Model HP401

Trillingsemissie (a _h ): 4,86 m/s ^2

Onzekerheid (K): 1,5 m/s ^2

OPMERKING: De totale trillingswaarde(n) is/zijn gemeten volgens een standaardtestmethode en kan/ kunnen worden gebruikt om dit gereedschap te vergelijken met andere gereedschappen.

OPMERKING: De opgegeven totale trillingswaarde(n) kan/kunnen ook worden gebruikt voor een beoordeling vooraf van de blootstelling.

WAARSCHUWING: De trillingsemissie tijdens gebruik van het elektrisch gereedschap in de praktijk verschillen van de opgegeven waarde(n) afhankelijk de manier waarop het gereedschap wordt gebruikt, dat name van het soort werkstuk waarmee wordt gewerkt.

WAARSCHUWING:Zorg ervoor dat veiligidsmaatregelen worden getroffen ter beschering van de gebruiker die zijn gebaseerd op een hatting van de blootstelling onder praktijkomandigheden (rekening houdend met alle fasen en de bedrijfscyclus, zoals de tijdsduur geduande welke het gereedschap is uitgeschakeld en nationair draait, naast de ingeschakelde tijdsduur).

EG-verklaring van conformiteit

Alleen voor Europese landen

De EG-verklaring van conformiteit is bijgevoegd als Bijlage A bij deze gebruiksaanwijzing.

WAARSCHUWING: Lees alle veiligheids- arschuwingen en alle instructies. Het niet vol- n van de waarschuwingen en instructies kan leiden elektrische schokken, brand en/of ernstig letsel.

Bewaar alle waarschuwingen en instructies om in de toekomst te kunnen raadplegen.

Veiligheid op de werkplek

1. Houd iedereen weg uit het werkgebied.
2. Reik niet te ver en sta niet op een onstabiele ondergrond. Zorg altijd voor een goede stand en lichaamsbalans.
3. Plaats de hogedrukreiniger altijd op een horizontale en stabiele ondergrond. Vermijd daarbij plaatsen waar het spuitwater wegloopt of zich verzamelt.
4. Alvorens te reinigen, controleert u de omgeving en voorwerpen die moeten worden gereinigd. De hogedrukstraal kan een verflaag of andere oppervlaktebehandeling verwijderen, waaronder giftige chemicaliën. Tref zo nodig preventieve maatregelen.
5. Wees voorzichtig dat u niet over het netsnoer of de slang van de hogedrukreiniger struikelt. Houd tijdens gebruik altijd in de gaten waar het netsnoer en de slang liggen.
6. Tijdens gebruik komt er een kleine hoeveelheid water uit de onderkant van de hogedrukreiniger. Zet de hogedrukreiniger niet neer op een plaats waarvan u niet wilt dat deze nat wordt.

Persoonlijke veiligheid

1. Als bescherming tegen de straal en weggespoten voorwerpen moeten gebruikers geschikte beschermingsmiddelen gebruiken, zoals beschermende kleding, veiligheidsschoenen, veiligheidshandschoenen, een veiligheidshelm met vizier, gehoorbescherming, enz.

2. Gebruik de hogedrukreiniger niet binnen bereik van personen, behalve indien zij beschermende kleding dragen.

3. Om de kans op letsel te verkleinen, dient streng toezicht te worden gehouden wanneer het apparaat in de buurt van kinderen wordt gebruikt.

4. Water dat via de terugstroomkeerklep eruit stroomt, wordt geacht niet drinkbaar te zijn. Elektrische veiligheid

5. Gebruik de hogedrukreiniger nooit buiten in de regen.

6. Raak de stekker en/of het stopcontact nooit met natte handen aan.

7. Gebruik het apparaat niet wanneer het netsnoer of belangrijke onderdelen van het apparaat beschadigd zijn, bijvoorbeeld een veiligheidsinrichting, hogedrukslang of het spuitpistool.

8. De vorm van de stekker moet overeenkomen met het stopcontact. Probeer nooit om de netsnoerstekker op enige wijze aan te passen. Gebruik geen adapterstekkers voor geaard gereedschap. Met een onaangepaste stekker in een overeenkomstig stopcontact verkleint u de kans op een elektrische schok.

9. Ontoereikende verlengsnoeren kunnen gevaarlijk zijn. Als een verlengsnoer wordt gebruikt, dient dit geschikt te zijn voor gebruik buitens-huis, en moet de aansluiting droog en van de grond af gehouden worden. Wij adviseren u in dit geval een kabelhaspel te gebruiken waarbij het stopcontact minstens 60 mm boven de grond blijft.

10. Let op het volgende wanneer u een verlengsnoer gebruikt:

11. Gebruik uitsluitend verlengsnoeren die bedoeld zijn voor gebruik buitenshuis.

12. Gebruik uitsluitend verlengsnoeren die geschikt zijn voor een elektrisch vermogen dat gelijk is aan of hoger is dan het vermogen van dit apparaat.
13. Gebruik geen beschadigd verlengsnoer.
14. Inspecteer een verlengsnoer vóór gebruik en vervang hem indien beschadigd.
15. Mishandel een verlengsnoer niet en geef er geen ruk aan om hem los te koppelen.
16. Houd snoeren uit de buurt van hitte en scherpe randen.

17. Koppel altijd eerst het verlengsnoer los van het stopcontact en koppel daarna het apparaat los van het verlengsnoer.

18. De elektrische-voedingsaansluiting moet zijn aangelegd door een gekwalificeerde elektricien conform IEC 60364-1. Wij adviseren dat in de elektrische voeding naar dit apparaat een reststroombeveiliging is opgenomen die de voeding onderbreekt wanneer de aardlekstroom groter is dan 30 mA gedurende 30 ms, of een apparaat dat het massacircuit test.

Gebruik en verzorging van het elektrisch gereedschap

1. Lees alle instructies voordat u het apparaat gebruikt.

2. Weet hoe u de hogedrukreiniger moet stoppen en snel de druk kunt aflaten. Zorg dat u grondig vertrouwd bent met de bedieningsorganen.

3. Een hogedrukstraal kan gevaarlijk zijn indien deze verkeerd wordt gebruikt. De straal mag niet worden gericht op personen, stroomvoerende elektrische apparaten en dit apparaat zelf.

4. Dit apparaat is niet geschikt voor gebruik door personen (waaronder kinderen) met een verminderd lichamelijk, zintuiglijk of geestelijk vermogen, of gebrek aan kennis en ervaring.

5. Kinderen dienen onder toezicht te staan om ervoor te zorgen dat zij niet met het apparaat spelen.

6. Spuit geen brandbare en/of giftige vloeistof- fen. Dit kan leiden tot een explosie, vergiftiging of schade aan het apparaat.

7. Richt de straal niet op uzelf of anderen om kleding of schoeisel te reinigen.

8. De hogedrukslang, aansluitingen en koppelingen zijn belangrijk voor de veiligheid van het apparaat. Gebruik uitsluitend slangen, aansluitingen en koppelingen die worden aanbevolen door de fabrikant.

9. Volg de instructies wanneer u accessoires verwisselt.

10. Houd de handgrepen droog, schoon en vrij van olie en vet.

11. Blijf opletten - Kijk waar u mee bezig bent.

12. Gebruik het gereedschap niet wanneer u vermoeid bent of onder invloed van alcohol of drugs.

13. Schakel de hogedrukreiniger niet in zonder aanvoer van water gedurende langer dan één minuut. Hierdoor zal de motor beschadigd worden waardoor een storing optreedt.

14. Schakel het apparaat altijd uit en sluit de wateraanvoer wanneer u de hogedrukreiniger onbeheerd achterlaat.

15. Wees bedacht op de terugslag. Het spuitpistool slaat terug wanneer de hogedrukstraal uit de spuitmond komt. Houd het spuitpistool stevig vast om onverwacht letsel te voorkomen.

16. Controleer op beschadigde of versleten onderdelen vóór gebruik. Verzeker u er tevens van dat de slang correct is aangesloten en tijdens gebruik niet lekt. Het gebruik van een gebrekkig werkend apparaat, kan leiden tot ongevallen.

17. Dit apparaat is ontworpen voor gebruik met het reinigingsmiddel dat is bijgeleverd of wordt aanbevolen door de fabrikant. Het gebruik van andere reinigingsmiddelen of chemicaliën kan de veiligheid van het apparaat nadelig beïnvloeden.

18. Trek niet aan het netsnoer en/of de slang om de hogedrukreiniger te verplaatsen. Hierdoor zal het netsnoer, de slang en aangesloten onderdelen worden beschadigd, en zal kort-sluiting of een defect ontstaan.

19. Plaats geen zware voorwerpen op de slang en laat er geen voertuigen over rijden.

20. Laat altijd de restdruk in het spuitpistool af voordat u de slang loskoppelt.

21. Wanneer u de slang aansluit op het waterleidingnet, houdt u zich aan de instructies van het waterleidingbedrijf.

Onderhoud en reparatie

1. Volg de onderhoudsinstructies die in deze gebruiksaanwijzing worden gegeven.

2. Om de veiligheid van het apparaat te waarborgen, gebruikt u uitsluitend reserveonderdelen van de fabrikant of goedgekeurd door de fabrikant.

3. Laat uw hogedrukreiniger repareren door een vakbekwame reparateur met gebruikmaking van uitsluitend identieke vervangingsonderdelen. Zo bent u ervan verzekerd dat de veiligheid van de hogedrukreiniger behouden blijft.

4. In geval van een defect of storing van de hogedruk-reiniger, schakelt u deze onmiddellijk uit en trekt u de stekker uit het stopcontact. Neem contact op met u uw plaatselijke dealer of servicecentrum.

BEWAAR DEZE VOORSCHRIFTEN.

⚠ WAARSCHUWING: Laat u NIET misleiden door een vals gevoel van comfort en bekendheid met het gereedschap (na veelvuldig gebruik) en neem alle veiligheidsvoorschriften van het betreffende gereedschap altijd strikt in acht.

VERKEERD GEBRUIK of het niet naleven van de veiligheidsvoorschriften in deze gebruiksaanwijzing kan leiden tot ernstige verwondingen.

BESCHRIJVING VAN DE FUNCTIES

ALET OP: Controleer altijd of het gereedschap is uitgeschakeld en de stekker ervan uit het stopcontact is verwijderd alvorens de functies op het gereedschap te controleren of af te stellen.

Aan-uitschakelaar

KENNISGEVING: Draai de aan-uitschakelaar niet met grote kracht. Hierdoor kan de schakelaar defect raken.

Voor model HP351

▶ Fig.1: 1. Uit-stand 2. Aan-stand

Draai de aan-uitschakelaar rechtsom om de hogedruk-reiniger in te schakelen.

Voor model HP401

Draai de aan-uitschakelaar rechtsom of linksom afhankelijk van het gewenste drukniveau. Draai de aan-uitschakelaar rechtsom voor de hogedrukfunctie en linksom voor de lagedrukfunctie.

▶ Fig.2: 1. Lagedrukfunctie 2. Uit-stand 3. Hogedrukfunctie

Spuitlansfuncties

OPMERKING: De standaard spuitlansen verschillen afhankelijk van het land. Raadpleeg ook de paragraaf "OPTIONELE ACCESSOIRES" voor andere spuitlansen.

Vario-Power-spuitlans

▶ Fig.3

De druk van de straal kan worden veranderd door de kop van de spuitlans te draaien.

⚠ LET OP: Wanneer u de druk van de straal ver- andert door de kop van de spuitlans te draaien, mag u de spuitlans niet tegelijkertijd in de rich- ting van het spuitpistool trekken. Hierdoor kan de spuitlans los raken van het spuitpistool en persoonlijk letsel veroorzaken.

Vuilfrees

▶ Fig.4

Een roterende straal wordt gespoten. Geschikt voor het verwijderen van hardnekkig vuil.

KENNISGEVING: Gebruik de vuilfrees niet op kwetsbare oppervlakken zoals ruiten en de carrosserie van voertuigen.

Schuimsproeier

▶ Fig.5

Reinigingsmiddel kan als een schuim worden gespoten.

Bediening van de trekker

Knijp de trekker in om een waterstraal te spuiten. De straal wordt continu gespoten zo lang de trekker ingeknepen wordt gehouden.

De trekker kan worden vergrendeld voor veilig hanteren van het spuitpistool. Om de trekker te vergrendelen, trekt u de stopper eruit en haakt u deze in de groef van het handvat.

KENNISGEVING: Om een mechanische fout in de drukschakelaar te voorkomen, houdt u altijd een pauze van twee seconden alvorens de trekker opnieuw in te knijpen.

Veiligheidsventiel

Dit apparaat is uitgerust met een veiligheidsventiel die ongewenste overdruk voorkomt. Wanneer de trekker wordt losgelaten, gaat het ventiel open en circuleert het water door de inlaat van de pomp.

LET OP: Probeer niet het veiligheidsventiel te manipuleren, en verander de instelling ervan niet.

Slanghaspel

Alleen voor model HP401

Om de slang af te rollen, maakt u eerst het uiteinde van de slang los uit de haak. Klap de slinger uit en draai hem rechtsom. Rol de slang altijd helemaal tot aan het einde af wanneer u de hogedrukreiniger gaat gebruiken.

▶ Fig.7: 1. Slanghaspel 2. Slinger 3. Uiteinde van de slang

Wanneer u de slang oprolt, draait u de slinger linksom en zet u het uiteinde van de slang vast.

▶ Fig.8: 1. Haak 2. Slinger

Water aanvoeren vanuit een tank of reservoir

Optioneel accessoire

U kunt water aanvoeren vanuit een tank of reservoir in plaats van vanuit een kraan.

Vervang de waterslangaansluiting door de zuigslangset (optioneel accessoire). Om de zuigslangset aan te sluiten, koppelt u het filterhuis los van de slang en bevestigt u het aan de inlaat van de hogedrukreiniger.

Sluit vervolgens de slang aan op het filterhuis.

▶ Fig.9: 1. Tank/reservoir 2. Zuigslangset
3. Waterslangaansluiting 4. Slang
5. Filterhuis 6. Inlaat van de hogedrukreiniger

KENNISGEVING: Gebruik altijd een zuigslangset van Makita.

KENNISGEVING: Zorg ervoor dat de inlaat van de hogedrukreiniger 1,0 m (3,28 ft) of minder lager staat dan het wateroppervlak in de tank of het reservoir. Anders zal de hogedrukreiniger niet in staat zijn het water aan te zuigen naar de pomp.

Om water in de slang te brengen, verwijdert u de spuitlans vanaf het spuitpistool en schakelt u de hogedruk-reiniger in terwijl u de trekker ingeknepen houdt. Nadat een continue stroom water uit het spuitpistool komt, laat u de trekker los en brengt u de gewenste spuitlans aan.

▶ Fig.10: 1. Spuitpistool

OPMERKING: Als er geen water uit stroomt, koppelt u de zuigslangset los en dompelt u deze helemaal onder water. Sluit hem daarna weer aan op de hogedrukreiniger.

▶ Fig.11: 1. Zuigslangset

MONTAGE

ALET OP: Zorg altijd dat het gereedschap is uitgeschakeld en dat zijn stekker uit het stopcontact is verwijderd alvorens enig werk aan het gereedschap uit te voeren.

De draaghandgreep monteren

Alleen voor model HP351

1. Bevestig de voorste en achterste helften van de handgreep aan elkaar door ze uit te lijnen met de schroefgaten in de hogedrukreiniger.

▶ Fig.12: 1. Voorste helft van de handgreep
2. Achterste helft van de handgreep
3. Hogedrukreiniger

1. Bevestig de draaghandgreep met de schroeven (7 stuks).

▶ Fig.13

De hogedrukslang aansluiten

Alleen voor model HP351

Sluit de hogedrukslang aan op de uitlaat (met de pistool-markering). Draai de moer van de hogedrukslang rechtsom om hem op de schroefdraad van de uitlaat te draaien.

▶ Fig.14: 1. Uitlaat 2. Moer

ALET OP: Verzeker u ervan dat de hoge- drukslang stevig aangesloten is. Bij een losse aansluiting kan de hogedrukslang eraf geperst wor- den waardoor persoonlijk letsel kan ontstaan.

Het spuitpistool bevestigen

Sluit de hogedrukslang aan op de inlaat van het spuit-pistool. Draai de moer van de hogedrukslang rechtsom om hem op de schroefdraad van de inlaat te draaien.

▶ Fig.15: 1. Inlaat 2. Moer

ALET OP: Verzeker u ervan dat de hoge- drukslang stevig aangesloten is. Bij een losse aansluiting kan de hogedrukslang eraf geperst wor- den waardoor persoonlijk letsel kan ontstaan.

Aansluiten op een kraan

A LET OP: Gebruik altijd een drukbestendige waterslang met een diameter van 13 mm of meer en sluit deze met behulp van geschikte bevestigingen aan op de kraan. Als u dit niet doet, kan de waterslang en/of de bevestigingen kapot gaan en tot persoonlijk letsel leiden.

KENNISGEVING: Gebruik een zo kort mogelijke drukbestendige waterslang. De stroomsnelheid van het aanvoerwater moet hoger zijn dan de maximale aanvoersnelheid van de pomp.

KENNISGEVING: Als u aansluit op het drinkwaterleidingnet, gebruikt u een terugstroomkeerklep die voldoet aan de regelgeving in uw land.

Bereid een drukbestendige waterslang voor. Bevestig het koppelstuk aan een uiteinde en sluit het andere uiteinde aan op de kraan zoals hieronder beschreven.

1. Verwijder de moer vanaf het koppelstuk en steek de drukbestendige waterslang door de moer. Steek het uiteinde van de slang in het koppelstuk en draai vervolgens de moer erop.

▶ Fig.16: 1. Drukbestendige waterslang 2. Moer van koppelstuk 3. Koppelstuk

OPMERKING: Als u de drukbestendige waterslang aansluit op de kraan met behulp van een koppelstuk, bevestigt u een koppelstuk aan beide uiteinden van de slang.

1. Sluit de drukbestendige waterslang aan op de kraan. Gebruik een geschikte bevestiging, zoals een slangklem of kraanaansluiting, om het uiteinde van de slang te bevestigen aan de kraan.

▶ Fig.17: 1. Slangklem 2. Kraanaansluiting 3. Drukbestendige waterslang

OPMERKING: De bevestigingsmethode is afhankelijk van de vorm van de kraan waaraan de slang wordt bevestigd. Bereid een geschikte, in de winkel verkrijgbare, bevestiging voor.

1. Bevestig de waterslangaansluiting op de inlaat (met de kraan-markering) en sluit vervolgens het koppelstuk erop aan.

▶ Fig.18: 1. Koppelstuk 2. Waterslangaansluiting
3. Inlaat van de hogedrukreiniger

De spuitlans aanbrengen/ verwijderen

ALET OP: Vergrendel altijd de trekker wanneer u de spuitlans aanbrengt/verwijdert.

Steek het uiteinde van de spuitlans in de opening van het spuitpistool en draai hem in de richting van de pijl aangegeven in de afbeelding. Om de spuitlans eraf te halen, drukt u hem in de richting van het spuitpistool en draait u hem in de tegenovergestelde richting.

▶ Fig.19: 1. Spuitpistool 2. Opening 3. Uiteinde van spuitlans

Voor sommige optionele spuitlansen is een koppelingadapter (optioneel accessoire) nodig voor bevestiging aan het spuitpistool. Bevestig de koppelingadapter op dezelfde manier aan het spuitpistool als de spuitlans.

▶ Fig.20: 1. Spuitlans 2. Koppelingadapter
3. Spuitpistool

OPMERKING: De koppelingadapter is nodig bij gebruik van de spuitlansen die worden geleverd bij een ander model, HP-350 of HP-400.

De schuimsproeier aanbrengen

ALET OP: Vergrendel altijd de trekker wanneer u de spuitlans aanbrengt/verwijdert.

Bereid het reinigingsmiddel voor voordat u de schuimsproeier gebruikt.

1. Verwijder de schuimsproeier vanaf de tank door de schuimsproeier linksom te draaien. Bevestig de schuimsproeier aan het spuitpistool.
   ▶ Fig.21: 1. Schuimsproeier 2. Spuitpistool
2. Giet het reinigingsmiddel in de tank en bevestig deze aan de schuimsproeier.
   ▶ Fig.22: 1. Tank

KENNISGEVING: Gebruik altijd een neutraal reinigingsmiddel. Een zuur of basisch reinigingsmiddel kan de tank of schuimsproeier beschadigen.

BEDIENING

⚠ WAARSCHUWING: Raak de hogedrukstraal niet aan en richt deze niet op uzelf of anderen. De hoge- drukstraal is gevaarlijk en kan u of anderen pijn doen.
⚠ WAARSCHUWING: Houd nooit het voorwerp dat u wilt reinigen vast in uw handen terwijl u de hogedrukstraal erop richt, en houd uw handen en voeten uit de buurt van de hogedrukstraal.

ALET OP: Wees bedacht op de terugslag van de hogedrukstraal en op weggespoten voorwerpen. Houd de spuitlans niet dichter bij het voorwerp dan 30 cm.
LET OP: Schakel de hogedrukreiniger niet in zonder aanvoer van water gedurende langer dan 1 minuut.
⚠ LET OP: Gebruik de hogedrukreiniger niet gedurende een lange tijd achter elkaar. Hierdoor kan oververhitting of brand ontstaan. Bovendien kan langdurig gebruik leiden tot letsel door trillingen.
LET OP: Let op de windrichting. Als het reinigings-middel in uw ogen of mond terecht komt, spoelt u deze onmid-dellijk uit met schoon water en raadpleegt u zo nodig een arts.

KENNISGEVING: Vermijd gebruik van de hogedrukreiniger gedurende langer dan 1 uur. Na gebruik gedurende 1 uur, wacht u dezelfde tijdsduur voordat u het apparaat weer gebruikt.

1. Sluit het uiteinde van de hogedrukslang aan op het spuitpistool. Voor model HP351, sluit het andere uiteinde aan op de hogedrukreiniger. Voor model HP401, rol de slang helemaal af.
2. Sluit de hogedrukreiniger aan op de kraan en draai vervolgens de kraan open.

▶ Fig.23

KENNISGEVING: Om het mechanisme van de hogedrukreiniger te beschermen, mag u geen aanvoerwater warmer dan 40°C gebruiken.

1. Sluit de hogedrukreiniger aan op het elektriciteitsnet en schakel hem in.
   ▶ Fig.24: 1. Aan-uitschakelaar
2. Om een hogedrukstraal te spuiten, ontgrendelt u de stopper en knijpt u de trekker in. De straal wordt continu gespoten zo lang de trekker ingeknepen wordt gehouden.
   ▶ Fig.25: 1. Stopper

▲LET OP: Houd het spuitpistool stevig vast.

Het spuitpistool krijgt een terugslag zodra u de trekker inknijpt.

LET OP: Houd tijdens het reinigen het spuitpistool altijd vast aan de handgreep en aan de loop. Terwijl de motor draait, mag u geen enkel onderdeel van de hogedrukreiniger aanraken, anders dan de draaghandgreep en de aan-uitschakelaar.

KENNISGEVING: Wees voorzichtig dat u tijdens gebruik niet met kracht aan het spuitpistool trekt. Hierdoor kan de hogedrukreiniger omvallen.

Na gebruik

ALET OP: Voer na gebruik altijd de procedure uit die in deze gebruiksaanwijzing wordt beschreven. Restdruk in het spuitpistool of de hogedrukreiniger kan leiden tot persoonlijk letsel of beschadiging van de pomp.

1. Laat na gebruik de aan-uitschakelaar aan staan.
2. Draai de kraan dicht en koppel de aanvoerwaterslang los van de hogedrukreiniger.

▶ Fig.26

1. Knijp de trekker in tot het achtergebleven water in de hogedrukreiniger eruit is gespoten.

Laat de motor niet langer dan 1 minuut draaien.

▶ Fig.27

1. Schakel de hogedrukreiniger uit en koppel hem los van het elektriciteitsnet.

▶ Fig.28: 1. Aan-uitschakelaar
5. Koppel de hogedrukslang los van het spuitpistool.
▶ Fig.29: 1. Spuitpistool 2. Hogedrukslang

Alleen voor model HP351

Koppel de hogedrukslang los van de hogedrukreiniger.

▶ Fig.30: 1. Hogedrukslang

Alleen voor model HP401

1. Rol de slang op en bevestig het uiteinde van de slang aan de haak.
   ▶ Fig.31: 1. Haak 2. Slinger
2. Klap de slinger in de haspelarm terwijl u de slinger in de richting van de pijl trekt, zoals aangegeven in de afbeelding.
   ▶ Fig.32: 1. Slinger 2. Haspelarm

KENNISGEVING: Om te voorkomen dat de hogedrukslang beschadigd raakt, laat u het achtergebleven water uit de slang lopen voordat u deze opbergt.

ONDERHOUD EN OPSLAG

▲LET OP: Zorg altijd dat het gereedschap is uitgeschakeld en zijn stekker uit het stopcontact is verwijderd alvorens te beginnen met inspectie of onderhoud.

KENNISGEVING: Gebruik nooit benzine, was-benzine, thinner, alcohol en dergelijke. Hierdoor kunnen verkleuring, vervormingen en barsten worden veroorzaakt.

De spuitlans reinigen

Gebruik de reinigingsprikker om vuil te verwijderen of een verstopping op te heffen in de spuitmond van de spuitlans.

▶ Fig.33: 1. Reinigingsprikker

KENNISGEVING: Verwijder vuil of afval niet met grote kracht. Hierdoor kan persoonlijk letsel ont-staan of de spuitmond worden beschadigd waardoor de hogedrukstraal onder een afwijkende hoek wordt gespoten of de prestaties verslechteren.

Het filter reinigen

Koppel de waterslangaansluiting los en verwijder vuil en afval vanuit de binnenkant van het filter.

▶ Fig.34: 1. Waterslangaansluiting 2. Filter 3. Afdichtingsring

Bij gebruik van de zuigslangset (optioneel accessoire), haalt u het filter uit het filterhuis en verwijdert u vuil en afval.

▶ Fig.35: 1. Filter 2. Filterhuis

OPMERKING: Om optimale prestaties te behouden, reinigt u het filter regelmatig.

Opslag

Rol de slang op en wikkel het netsnoer op. Plaats het spuitpistool en de spuitlansen in hun houders.

HP351

▶ Fig.36

HP401

▶ Fig.37

ALET OP: Bewaar het apparaat altijd binnens-huis waar de temperatuur niet onder het nulpunt komt. Als de hogedrukreiniger bevriest en een storing vertoont, neemt u contact op met uw plaatselijke servicecentrum voor reparatie.

LET OP: Gebruik altijd de draaghandgreep wanneer u de hogedrukreiniger verplaatst. Draag hem niet aan de slang of het netsnoer. De slang of het netsnoer kunnen worden beschadigd.

▲LET OP: Draag de hogedrukreiniger niet terwijl de slang is afgerold en/of het netsnoer is afgewikkeld. De afgerolde slang of het afgewikkelde netsnoer kan worden beschadigd of verstrikt raken met andere voorwerpen, waardoor persoonlijk letsel of een defect kan ontstaan.

Om de VEILIGHEID en BETROUWBAARHEID van het gereedschap te handhaven, dienen alle reparaties, onderhoud of afstellingen te worden uitgevoerd bij een erkend Makita-servicecentrum of de Makita-fabriek, en altijd met gebruik van Makita-vervangingsonderdelen.

PROBLEMEN OPLOSSEN

Alvorens u verzoekt om reparatie, kunt u zelf als volgt het probleem opsporen en oplossen. Als u met een probleem kampt dat in deze handleiding niet wordt beschreven, probeer dan niet het gereedschap te

demonteren. Laat reparaties over aan een erkend Dolmar-servicecentrum, uitsluitend met gebruik van originele Dolmar-vervangingsonderdelen.

Probleemomschrijving Waarschijnlij	ke oorzaak (storing) Oplossing
Hogedrukreiniger start niet. Geen elektriciteit Steek de stekker in het stopcontact.		Controleer tevens of er stroom staat op het stopcontact.
		Schakelaar staat niet aan. Zet de schakelaar in de aan-stand.
		Restdruk aanwezig in de pomp Knijp de trekker in.
		Netsnoer of elektrische circuit is beschadigd.
Geen/zwakke waterstraal Geen aanvoer water. Zorg ervoor dat de kraan open staat. Bij gebruik van de zuigslangset, zorgt u ervoor dat de slang volstaat met water.
			Slecht aanvoer van water Draai de kraan open.
			Slechte waterslangaansluiting Controleer de aansluiting van de waterslang op de kraan, en van de waterslang op de inlaat van de hogedrukreiniger.
			Verstopt(e) slang, filter of spuitmond Ontstop de slang, het filter of de spuitmond.
			Lucht blokkeert de stroming van water. Zet de schakelaar in de uit-stand en zet hem daarna weer in de aan-stand terwijl u de trekker ingeknepen houdt.
			Beschadigde of versleten spuitlans Vervang de spuitlans.
			Pomp of ventiel defect Neem contact op met een erkend servicecentrum voor reparatie.
Instabiele hogedrukstraal.		Verstopte spuitmond
		Slechte aanzuiging van water
		Water is te heet.
		Defect ventiel
Abnormaal geluid.		Water is te heet.
		Luchtbellen in de pomp.
Water-/olielekkage.		Slechte aansluiting.
		Versleten afdichtingen Neem contact op met een erkend servicecentrum voor reparatie.
Pomp draait niet ondanks dat motor-geluid hoorbaar is.		Ongeschikt verlengsnoer.

⚠LET OP: Deze accessoires of hulpstukken zijn aanbevolen voor gebruik met uw Dolmar gereedschap dat in deze gebruiksaanwijzing is beschreven. Het gebruik van andere accessoires of hulpstukken kan gevaar voor persoonlijke verwondingen opleveren. Gebruik uitsluitend de accessoires of hulpstukken voor het vermelde doel.

Raadpleeg het dichtstbijzijnde Dolmar-servicecentrum voor verder advies of bijzonderheden omtrent deze accessoires.

OPMERKING: Sommige items op de lijst kunnen zijn inbegrepen in de doos van het gereedschap als standaard toebehoren. Deze kunnen van land tot land verschillen.

Spuitlans

▶ Fig.38

De breedte van de hogedrukstraal kan worden afgesteld tussen 0° en 25° door de kop van de spuitlans te draaien.

ALET OP: Draai, bij het afstellen van de breedte van de hogedrukstraal, niet de hele spuitlans terwijl u hem tegelijkertijd in de richting van het spuitpistool trekt. Hierdoor kan de spuitlans los raken van het spuitpistool en persoonlijk letsel veroorzaken.

Wasborstel (lang)

▶ Fig.39

Een lans uitgerust met een borstel. Dit is handig bij het gelijktijdig schrobben met de borstel en het afspoelen van vuil.

Zuigslangset

▶ Fig.40

Vervang de waterslang door deze set om water aan te voeren vanuit een tank of reservoir.

Tijdens het spuiten van de hogedrukstraal roteren de drie borstels langzaam binnenin. Geschikt voor het reinigen van licht vuil op een buitenmuur, carrosserie van een voertuig, badkuip, enz.

Verlengstuk voor de spuitlans

▶ Fig.42

Pijpstukken voor het verlengen van het spuitpistool. Drie verschillende lengten zijn mogelijk door het aantal gebruikte pijpstukken te variëren.

Spuitlans voor een voertuigbodem

▶ Fig.43

Een extra lange spuitlans met een haakse spuitmond. Handig bij het reinigen van moeilijk bereikbare plaatsen, zoals een voertuigbodem of dakgoot.

ALET OP: Gebruik de spuitlans voor een voertuigbodem niet tezamen met het verlengstuk voor de spuitlans.

Spatbescherming

▶ Fig.44

Vermindert het opspatten bij het reinigen van hoeken met de vuilfrees.

Draaikoppeling

▶ Fig.45

Voorkomt dat de hogedrukslang ineen gedraaid raakt.

Koppelingadapter

▶ Fig.46

Een adapter die nodig is om een spuitlans van een ander model te kunnen gebruiken.

OPMERKING: De koppelingadapter is nodig bij gebruik van de spuitlansen die worden geleverd bij een ander model, HP-350 of HP-400.

Pijpreinigingsset (10 m/15 m)

▶ Fig.47

Voor het reinigen en ontstoppen van afvoerpijpen en standpijpen.

ALET OP: Let met name goed op de hogedrukstraal bij gebruik van de pijpreinigingsset. De waterstraal wordt met zeer hoge druk achterwaarts gespoten.

Hogedrukverlengslang (5 m/8 m/10 m)

▶ Fig.48

Verlengslang voor het aansluiten van het spuitpistool op de hogedrukreiniger.

ADVERTENCIA
