HP401 - Idropulitrice DOLMAR - Manuale utente e istruzioni gratuiti

Tipo di prodotto	Pulitore ad alta pressione
Marca	Dolmar
Modello	HP401
Dimensioni (L x l x H)	292 mm x 358 mm x 830 mm
Peso (secondo EPTA 01/2003)	12,7 kg
Alimentazione	220-250 V, monofase, 50/60 Hz
Pressione max. ammissibile	13 MPa (130 bar)
Pressione di funzionamento (alta pressione)	11 MPa (110 bar)
Pressione di funzionamento (bassa pressione)	8 MPa (80 bar)
Portata max.	7,5 l/min
Portata volumetrica d'acqua	6,0 l/min
Temperatura di alimentazione max.	40 °C
Altezza di aspirazione max.	1,0 m
Protezione del motore	IPX5
Livello di pressione sonora (L_pA)	76 dB(A) (incertezza K = 2,4 dB(A))
Vibrazioni (a_h)	4,86 m/s² (incertezza K = 1,5 m/s²)
Doppio isolamento	Sì (non necessaria messa a terra)
Arresto automatico (valvola di sicurezza)	Sì
Avvolgitubo integrato	Sì
Ugello rotante	Sì (incluso)
Lancia schiuma	Sì (inclusa)
Funzione bassa pressione (detergente)	Sì
Utilizzo	Domestico
Manutenzione	Pulizia regolare del filtro e dell'ugello
Ricambi	Solo Dolmar originali

Domande frequenti - HP401 DOLMAR

Qual è la pressione massima del Dolmar HP401?

La pressione massima ammissibile è di 13 MPa (130 bar). In modalità alta pressione, la pressione di esercizio è di 11 MPa (110 bar).

Posso usare una prolunga elettrica con questo apparecchio?

Sì, ma deve essere adatta per uso esterno, con capacità elettrica uguale o superiore a quella del prodotto, e la presa deve essere tenuta asciutta ad almeno 60 mm dal suolo.

Come regolare la pressione del getto?

Per il HP401, ruotare l'interruttore di alimentazione in senso orario per la modalità alta pressione e in senso antiorario per la modalità bassa pressione. È anche possibile regolare la pressione ruotando l'ugello della lancia di spruzzo.

È possibile usare un detergente con questo pulitore?

Sì, grazie alla lancia schiuma fornita. Utilizzare solo un detergente neutro e seguire le istruzioni del manuale. Non dirigere mai il getto verso sé o altre persone.

Cosa fare se il pulitore non si avvia?

Controllare prima l'alimentazione elettrica: inserire la spina e assicurarsi che la presa di corrente sia sotto tensione. Successivamente, verificare che l'interruttore di alimentazione sia in posizione di accensione. Se il problema persiste, contattare un centro di assistenza autorizzato.

Come mantenere il filtro di ingresso dell'acqua?

Rimuovere il raccordo del tubo dell'acqua, quindi rimuovere lo sporco e i detriti all'interno del filtro. Pulirlo regolarmente per mantenere le prestazioni ottimali della macchina.

Posso collegare il pulitore all'acqua potabile?

Sì, ma è necessario installare un disconnettore idraulico conforme alle normative locali. L'acqua che ha attraversato questo dispositivo non è potabile.

Come riporre il pulitore dopo l'uso?

Dopo aver scollegato il tubo dell'acqua e scaricato la pressione residua, avvolgere il tubo ad alta pressione e il cavo. Riporre la pistola e gli ugelli nelle tasche previste. Posizionare l'apparecchio in un luogo al riparo dal gelo.

Il getto è instabile, cosa fare?

Verificare che l'ugello non sia ostruito: utilizzare lo spillo di pulizia per sturare il foro. Assicurarsi anche che l'afflusso d'acqua sia sufficiente e che il tubo dell'acqua non sia piegato o ostruito.

Quali accessori sono consigliati per il HP401?

Dolmar consiglia i seguenti accessori: lancia di spruzzo a potenza variabile, spazzola di lavaggio, kit tubo di aspirazione, spazzola rotante, prolunga per lancia, lancia per sottoscocca, paraspruzzi, giunto articolato, giunto di collegamento, kit di pulizia tubi e tubo di estensione ad alta pressione.

MANUALE UTENTE HP401 DOLMAR

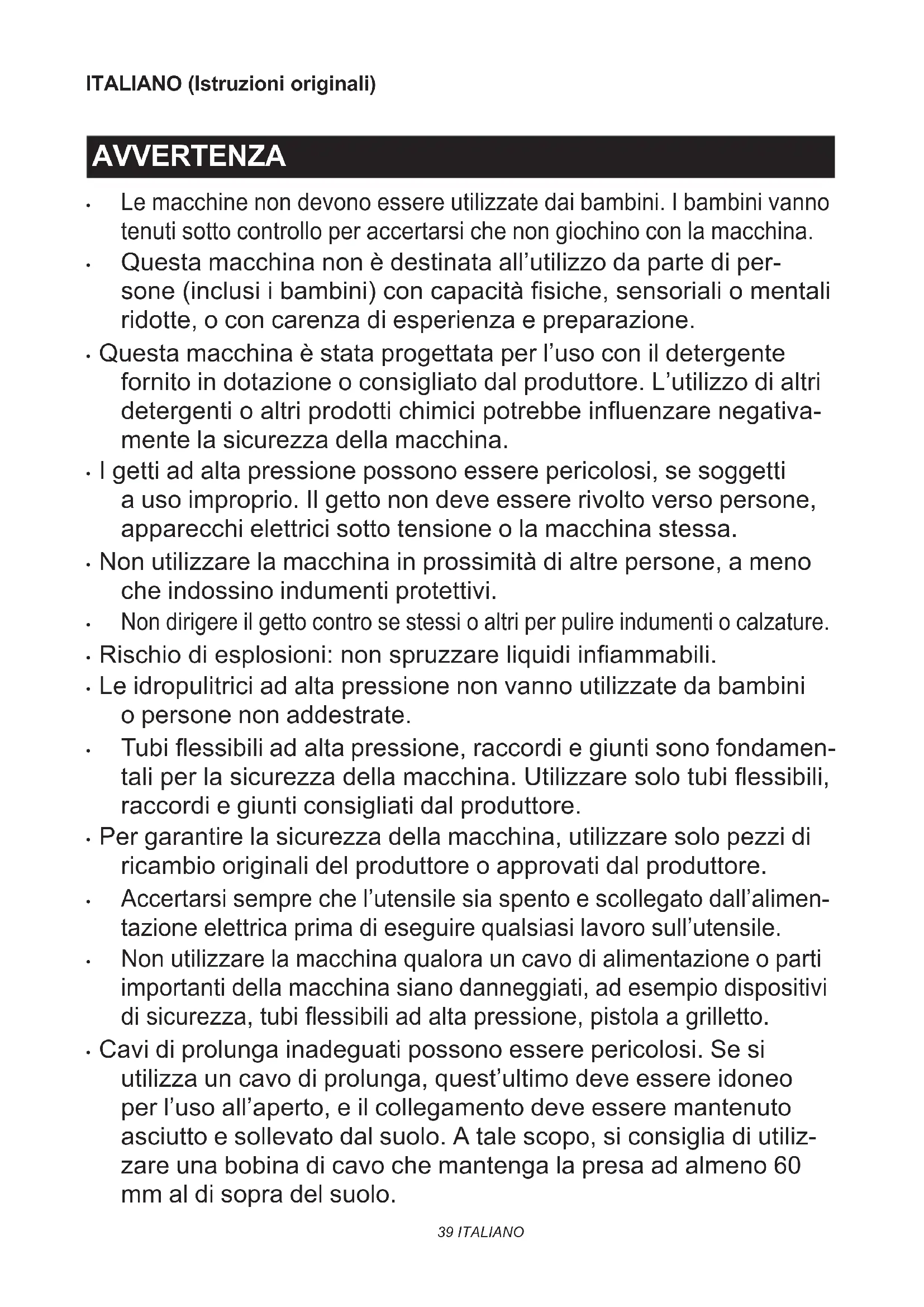

Le macchine non devono essere utilizzate dai bambini. I bambini vanno tenuti sotto controllo per accertarsi che non giochino con la macchina.
- Questa macchina non è destinata all'utilizzo da parte di persone (inclusi i bambini) con capacità fisiche, sensoriali o mentali ridotte, o con carenza di esperienza e preparazione.
- Questa macchina è stata progettata per l'uso con il detergente fornito in dotazione o consigliato dal produttore. L'utilizzo di altri detergenti o altri prodotti chimici potrebbe influenzare negativamente la sicurezza della macchina.
- I getti ad alla pressione possono essere pericolosi, se soggetti a uso improperio. Il getto non deve essere rivolto verso persona, appearecchi elettrici sotto tensione o la macchina stessa.
- Non utilizzato la macchina in prossimità di altre persone, a meno che indossino indumenti protettivi.
Non dirigere il getto contro se stessi o altri per pulire indumento o calzature.
Rischio di esplosioni: non spruzzare liquidi inflammabili.
- Le idropulitrici ad alla pressione non vanno utilizzate da bambini o persone non addestrate.
Tubi flessibili ad alla pressione, raccordi e giunti sono fondamenti per la sicurezza della macchina. Utilizzato solo tubi flessibili, raccordi e giunti consigliati dal produttore.
- Per garantire la sicurezza della macchina, utilizzato solo pezzi di ricambio originali del produttore o approvati dal produttore.
- Accertarsi sempre che l'utensile sia spento e scollegato dall'alimentazione elettrica prima di esquire qualiasi lavoro sull'utensile.
Non utilizzato la macchina qualora un cavo di alimentazione o parti importanti della macchina siano danneggiati, ad esempio dispositivi di sicurezza, tubi flessibili ad alta pressione, pistola a grilletto.
- Cavi di prolunga inadeguati possono essere pericolosi. Se si utilizesza un cavo di prolunga, quest'ultimo deve essere idoneo per l'uso all'aperto, e il collegamento deve essere mantenuto asciutto e sollevato dal suolo. A tale scopo, si consiglia di utilizzare una bobina di cavo che mantenga la presa ad almeno 60 mm al di sopra del suolo.

• Quando si intende lasciare la macchina incustodita, disattivare sempre l'interruttore di scollegamento alla rete elettrica.
• Conformarsi ai requisiti dell'azienda locale di distribuzione dell'acqua.
  Per le nazioni europee:

In base allo standard EN12729 (BA), l'elettrodomestico più agli venire collegato alla rete pubblica di distribuzione dell'acqua potabile, qualora si installi sul tubo flessibile di alimentazione una valvola antiriflusso (disconnettore idrico) con funzione di scarico.

DATI TECHNICI

Modello: HP351 HP401
Volume massimo di alimentazione 7,0 l/min 7,5 l/min
Portata acqua 5,5 l/min 6,0 l/min
Pressione massima consentita 12 MPa (120 bar) 13 MPa (130 bar)
Pressione di esercizio Modalità alla 10 MPa (100 bar) 11 MPa (110 bar)
		8 MPa (80 bar)
Pressione massima di alimentazione		1 MPa (10 bar)
Temperatura massima di alimentazione		40°C
Altezza massima di aspirazione		1,0 m
Dimensioni(L x P x A)		292 mm x 358 mm x 830 mm
Peso		11,0 kg	12,7 kg
Protezione motore		IPX5

• In consequence del nostro programma di ricerca e sviluppo continuui, i dati tecnici nel presente manuale sono soggetti a modifichezza preavviso.
• I dati tecnici possono variare da nazione a nazione.
• Peso in conformità alla procedura EPTA 01/2003

Simboli

La figura seguente molto i symboli utilizzati per l'apparecchio. Accertarsi di comprendere il loro significato prima dell'uso.

Leggere il manuale d'uso.

Adottare cura e attenzione particolari.

DOPPIO ISOLAMENTO

Solo per le nazioni della UE
Non smaltire gli apparecchi elettrici
insieme ai rifiuti domestici! In conformità alla Direttiva Europea sui rifiuti di apparecchiature elettriche ed elettroniche (RAEE), e alla sua implementazione in base alla legge nazionale, gli apparecchi elettrici che hanno raggiunto la fine della loro vita utile devono essere sottomosti a raccolta differenziata e conferiti a una struttura di riciclaggio ecocompatible.

Non dirigere il getto verso persona, incluso l'utilizzatore stesso, animali e apparecchi elettrici sotto tensione.

Non idoneo per il collegamento alla rete pubblica di distribuzione dell'acqua potabile.

Utilizzo previsto

Questo utensile è destinato alla pulizia dello sporco ostinato mediante l'uso di un getto d'acqua. Questo utensile è destinato all'utilizzo domestico.

Alimentazione

L'utensile deve essere collegato a una fonte di alimentazione con la stessa tensioneindicata sulla targhetto del nome, e può funzionare solo a corrente alternata monofase. L'utensile è dotato di doppio isolamento, per cuicouldessereutilizzatoconpreselettriche sprovviste di messa a terra.

Per i sistemi di distribuzione della rete elettrica pubblica a bassa tensione da 220 V a 250 V

Le operazioni di accensione e spegnimento degli apparecchi elettrici causano fluttuazioni di tensione. L'utilizzo di questo disposativo in condizioni inadatte della rete elettrica potrebbe produrre effetti negativi sul funzionamento di altri apparecchi. Con un'impedenza delle rete elettrica paro o inferiore a 0,25 ohm, si può presumere che non si verifichino effetti negativi. La presa elettrica di rete utilizzata per questo disposativo deve essere protetta da un fusibile o da un interruptore automatico di protezione a bassa velocità di intervento.

Rumore

Livello tipico di rumore pesato A determinato in base allo standard EN60335-2-79:

Modello HP351

Livello di pressione sonora (L_pA):72 dB (A)

Incertezza (K): 3,8 dB (A)

Modello HP401

Livello di pressione sonora (L_pA):76 dB (A)

Incertezza (K): 2,4 dB (A)

Il livello del rumore nelle condizioni di lavoro più superfare gli 80 dB (A).

AVERTIMENO: Indossare protezioni per

le orecchie.

Vibrazioni

Valore totale delle vibrazioni (somma vettoriale triassiale) determinato in base allo standard EN60335-2-79:

Modello HP351

Emissione di vibrazioni (a_h):4,11m / s^2

Incertezza (K): 1,5 m/s²

Modello HP401

Emissione di vibrazioni (a_h):4,86~m / s^2

Incertezza (K): 1,5 m/s²

NOTA: Il valore o i valori complessivi delle vibrazioni dichiarati sono stati misurati in conformità a un metod standard di verifica, e possono essere utilizzati per confrontare un utensile con un'alto.

NOTA: Il valore o i valori complessivi delle vibrazioni dichiarati possono venire utilizzatianche per una valutazione preliminare dell'esposizione.

AVVERTimento: L'émissione delle vibrazioni durante l'utilizzo effettivo dell'utensile elettrico cui varie rispetto al valore o ai valori dichiarati, a seconda dei modi in cui viene utilizzato l'utensile, specialmente a seconda di che tipo di pezzo venga lavorato.

AVVERTIMENTO: Accertarsi di identificare misure di sicurezza per la protezione dell'opera-tore che siano basate su una stima dell'esposizione nelle condizioni effettive di utilizzo (tenendo conto di tutte le parti del ciclo operativo, ad esempio del numero di spegnimenti dell'utensile e di quando giri a vuoto,或者其他 al tempo di attivazione).

Dichiarazione di conformità CE

Solo per i paesi europei

La dichiarazione di conformità CE è inclusa nella Allegato A al presente manuale di istruzioni.

AVVERTENZE DI SICUREZZA

AVVERTIMENTO: Leggere tutte le avventenze relative alla sicurezza e tutte le istruzioni. La mancata osservanza delle avventenze e delle istruzioni cui quod risultare in scosse elettriche, incendi e/o gravi lesioni personali.

Conservare tutte le avventenze e le istruzioni come riferimento futuro.

Sicurezza dell'area di lavoro

1. Mantenere l'area di utilizzo libera da qualiasi persona.
2. Non sporgersi né salire su supporti instabili.
   Mantenere una posizione sui piedi e un equilibrio saldi in qualsiasi momento.
3. Posizione sarempire il corpo dell'idropulitrice ad alta pressione su una superficie piana e stabile. Evitare le aree in cui I'accua espulsa possa scorrere via o create pozze.
4. Prima della pulizia, controllare gli ambienti circostanti e gli oggetti da pulire. I getti ad alta pressione posso sono raschiare via la vernice o altri trattamenti delle superfici, incluse sostenze chimiche tossiche. Se necessario, adottare delle misure preventive.
5. Fare attenuation a non inciampare sul cavo o sul tubo flessibile dell'idropulitrice ad alta pressione. Tenere sempre presente la configurazione del cavo e del tubo flessibile durante l'uso.
6. Durante l'uso, una piccola quantità d'acqua fuoriesce dal dato inferiore dell'idropulitrice ad alta pressione. Evitare di collocare l'idropulitrice ad alta pressione nelle aree che non si intende bagnare.

Sicurezza personale

1. Per proteggersi dal getto e dagli oggetti colpiti dal getto, gli operatori dovrebbero indossare indumenti appropriati, quali stivali di sicurezza, quanti di sicurezza, caschi di sicurezza con visiere, protezioni per l'udito, e casi via.
2. Non utilizzare l'idropulitrice ad alta pressione in prossimità di persona, a meno che indossino indumenti protettivi.
3. Per ridurre il rischio di lesioni personali, è necessaria una supervisione ravvicinata quando il prodotto viene utilizzato in prossimità di bambini.
4. L'acqua che è passata attaverno un rompi-vuoto è considerata non potabile.

Sicurezza elettrica

1. Non utilizzato mai l'idropulitrice ad alta pressione all'aperto sotto la pioggia.

2. Non toccare mai la spina e/o la presa dell'alimentazione elettrica con le mani bagnate.

3. Non utilizzato la macchina qualora il cavo di alimentazione o parti importanti della macchina siano danneggiati, ad esempio dispositivi di sicurezza, tubi flessibili ad alla pressione o la pistola a grilletto.

4. La spina deve essere compatibile con la presa elettrica. Non modificare mai la spina in alcun modo. Non utilizzato alcun adattatore per spina con strumenti dotati di messa a terra. Una spina non modificata e una presa elettrica compatibile riducono il rischio di scosse elettriche.
5. Cavi di prolunga inadaguati possono essere pericolosi. Se si utilizza un cavo di prolunga, quest'ultimo deve essere idoneo per l'uso all'a-perto, e il collegamento deve essere mantenuto asciutto e sollevato dal suolo. A tale scopo, si consiglia di utilizzato una bobina di cavo che mantenga la presa ad almeno 60~mm al di sopra del suolo.

6. Tenere presente quando segue quando si intende utilizzato cavi di prolunga:

7. Utilizzare solo cavi di prolunga destinati all'utilizzo all'aperto.
   Utilizzare solo cavi di prolunga con prestazioni elettriche nominali paro o superriori a quale del prodotto.
   Nonutilizzare cavi di prolonga danneggiati.

8. Esaminare i cavi di prolunga prima dell'uso e sostituirli qualora siano danneggiati.
   Non effettuare usi impropri di cavi di prolunga e non tirare i cavi per scollegarli.
9. Tenere i cavi lontani da fonti di calore e bordi taglienti.

10. Scollegare sempre il cavo di prolunga nella presa prima di scollegare il prodotto dal cavo di prolunga.

11. Il collegamento alla fonte di alimentazione elettrica deve essere effettuato da un technician qualificato e deve essere conforme alla norma CEI 60364-1. Si consiglia di includere nella fonte di alimentazione elettrica a questa macchina un dispositivo differenziale che interrompa l'alimentazione qualora la corrente di dispersione a terra superi 30mA per 30~ms o un dispositivo che verifici il circuito di terra. Uso e cura dell'utensile elettrico

12. Leggere tutte le istruzioni prima di utilizzare il prodotto.

13. Essere informati su come arrestare l'idropulitrice ad alta pressione e far sfiatarre le pressioni rapidamente. Avere la Completa famiarita con i controli.
14. I getti ad alta pressione possono essere pericolosi, se ne viene fatto un uso improprio. Il getto non deve essere rivolto verso persona, apparecchi elettrici sotto tensione o la macchina stessa.
15. Questa macchina non è destinata all'utilizzo da parte di persona (inclusi i bambini) con canacità fisiche, sensoriali o mentali ridotte, o con carenza di esperienza e preparazione.

16. I bambini vanno tenuti sotto controlo per accertarsi che non giochino con l'elettrodomestico.

17. Non spruzzare liquidi infiammabili e/o tossici. In caso contrario, si potrebbe causare un'esplosione, un'intossicazione o danni alla macchina.

18. Non dirigere il getto contro se stessi o altri per pulire indumenti o calzature.

19. Tubi flessibili ad alla pressione, raccordi e gliunti sono fondamentali per la sicurezza della macchina. Utilizzare solo tubi flessibili, raccordi e gliunti consigliati dal produttore.

20. Seguire le istruzioni quando si intende cambiare gli accessori.

21. Mantenere le maniglie asciutte, pulite e prive di olio o grasso.

22. Restare vigili: fare attenzione a casa si sta facendo.
23. Non far funzionare il prodotto quando si è stanchi o sotto l'influenza di alcool o droge.
24. Non far funzionare l'idropulitrice ad alta pressione sensz'acqua per più di un minuto. In caso contrario, si danneggia il motore, causando un guasto.
25. Spagnere sempre l'apparecchio e chiudere la conduittura principale dell'acqua quando si intende lasciare l'idropulitrice ad alta pressione incustodita.
26. Fare attentione ai contraccolpi. La pistola a grilletto rincula quando il getto ad alta pressione viene espulso dall'ugello. Mantenere saldamente la pistola a grilletto per evitare lesioni personali accidentali.
27. Prima dell'uso, controllare l'eventuale presenza di parti danneggiate o usurate. Inoltre, accertarsi che il tubo flessibile sia collegato correttamente e che non siano presenti perdite durante l'uso. L'utilizzo della macchina con difetti funzionali potrebbe causare un incidente.
28. Questa macchina è stata progettata per l'uso con il detergente fornito in dotazione o consigliato dal produttore. L'utilizzo di altri detergenti o altri prodotti chimici potrebbe influenzare negativamente la sicurezza della macchina.
29. Non tirare il cavo e/o il tubo flessibile per spostare il corpo dell'idropulitrice ad alta pressione. In caso contrario, si danneggiano il cavo, il tubo flessibile e le parti di collegamento, causando un cortocircuito o difetti funzionali.
30. Non collocare oggetti pesanti sul tubo flessibile né consentire a veicoli di passarvi sopra.
31. Scaricare sempre la pressione residua presente nella pistola a grilletto prima di scollegare il tubo flessibile.
32. Quando si intende collegare il tubo flessibile alla conduttura principale dell'acqua, osservare le istruzioni del proprio acquadotto locale o della propria azienda.

Assistenza

1. Attenersi alle istruzioni di manutenzione specificate nel manuale.
2. Per garantire la sicurezza della macchina, utilizzare solo pezzi di ricambio originali del produttore o APPROVATI dal produttore.

3. Gli interventi di manutenzione sull'idropulitrice ad alta pressione devono essere effettuati da un techniciane qualificato utilizzato solo parti di ricambio identiche. Ciò assicura che la sicurezza dell'idropulitrice ad alta pressione venga preservata.

4. In caso di guasto o malfunzionamento dell'i-dropulitrice ad alta pressione, spegnerla immediatamente e rimuovere la spina dell'alimentazione elettrica. Contattare il proprio rivenditore o centro di assistenza locale.

CONSERVARE LE PRESENTI ISTRUZIONI.

AVVERTIMENTO: NON lasciare che la comodità o la familiarità d'uso con il prodotto (acquisita con l'uso ripetuto) sostituiscano la stretta osservanza delle norme di sicurezza.

L'uso IMPROPRIO o la mancata osservanza delle norme di sicurezza riportate nel presente manuale di istruzioni potrebbero causare lesions personali gravi.

DESCRIZIONE DELLE FUNZIONI

ATTENZIONE: Accertarsi sempre che l'uten-sile sia spento e scollegato dall'alimentazione prima di regolare o controllare le sue funzioni.

Interruttore di accensione

AVVISO: Non ruotare forzamente l'interruttore di accensione. In caso contrario, si potrebbe causare il malfunzionamento dell'interruttore.

Per il modello HP351

Fig.1: 1. Posizione di SPEGNIMENTO 2. Posizione di ACCENSIONE

Per accendere l'idropulitrice ad alla pressione, ruotare l'interruttore di accensione in senso orario.

Per il modello HP401

Ruotare l'interruttore di accensione in senso orario o antiarro, a seconda del livello della pressione. Ruotare l'interruttore di accensione in senso orario per la modalità ad alta pressione, e in senso antiarario per la modalità a bassa pressione.

Fig.2: 1. Modalità a bassa pressione 2. Posizione di SPEGNIMENTO 3. Modalità ad alta pressione

Funzioni dell'ugello

NOTA: Gli ugelli forniti in dotazione variano a seconda della nazione. Per informazioni su altri ugelli,fare riferimentoanche alla sezione ACCESSORI OPZIONALI.

Lancia a spruzzo Vario-Power

Fig.3

É possible regolare la pressione del getto ruotando l'ugello.

ATTENZIONE: Quando si intende regolare la pressione del getto, non ruotare l'ugello quando lo si tira verso la pistola a grilletto. L'ugello potrebbsstaccarsi alla pistola a grilletto e causare lesioni personali.

Scrostatore

Fig.4

Viene espulso un getto a spirale. Idoneo per la rimozione dello sporco ostinato.

AVVISO: Non utilizzato lo scrostatore per pulire superfici fragili, quali finestre o carrozerie di automobili.

Ugello schiumogeno

Fig.5

possibile spruzzare del detergente sotto forma di schiuma.

Operazioni con il grilletto

Premere il grilletto per espellere un getto d'acqua. Il getto prosegue fintanto che il grillettoiene tenuto premuto.
È possibile bloccare il grilletto per un utilizzo sicuro della pistola a grilletto. Per bloccare il grilletto, estrarre il fermo e agganciarlo alla scanalatura presente sull'impugnatura.

Fig.6: 1. Grilletto 2. Fermo 3. Scanalatura

AVVISO: Per evitare un erre meccanico nell'interruttore a pressione, lasciare passare sempre un intervallo di due secondi tra le operazioni effettuate con il grilletto.

Valvola di sicurezza

Questo elettrodomestico è dotato di una valvola di sicurezza che evita una sovrappressioneccessiva.
Quando si rilascia il grilletto, la valvola si apree e l'acqua ricirccolaattraverso I'entrata della pompa.

ATTENZIONE: Non alterare né regolare l'impostazione della valvola di sicurezza.

Avvolgitubo

Solo per il modello HP401

Per srotolare il tubo flessibile, estrarre innanzitutto l'estremità del tubo flessibile dal gancio. Aprire la maniglia e ruotarla in senso orario. Srotolare sempre completeness il tubo flessibile sono all'estremità, quando si utilizza l'idropulitrice ad alta pressione.

Fig.7: 1. Avvolgitubo 2. Maniglia 3. Estremita del tubo flessibile

Quando si intende ripore il tubo flessibile, girare la maniglia in senso antiorario e fissare l'estremità del tubo flessibile.

Fig.8: 1. Gancio 2. Maniglia

Alimentazione dell'acqua da un serbatoio o da una cisterna

Accessorio opzionale

É possible alimentare l'acqua da un serbatoio o una cisterna, anziché da un rubinetto.

Sostituire il raccordo per il tubo flessibile dell'acqua con il kit tubo flessibile di aspirazione (accessorio opzionale). Quando si intende collegare il kit tubo flessibile di aspirazione, scollegare il contentatore del filtro dal tubo flessibile e applicarlo all'entrata sull'idropulitrice ad alta pressione. Quindi, collegare il tubo flessibile al contentatore del filtrto.

Fig.9: 1. Serbatoio/cisterna 2. Kit tubo flessibile di aspirazione 3. Raccordo per il tubo flessibile dell'acqua 4. Tubo flessibile 5. Contenitore del过滤器 6. Entrata sull'idropulitrice ad alta pressione

AVVISO: Utilizzato sempre il kit tubo flessibile di aspirazione Makita.

AVVISO: Mantenere sempre un'altezza di 1,0 m (3,28 ft) o meno tra l'entrata sull'idropulitrice ad alta pressione e la superficie dell'acqua. In caso contrario, l'idropulitrice ad alta pressione non sare in grado di immettere l'acqua nella pompa.

Per introdurre acqua nel tubo flessibile, rimuovere l'ugello alla pistola a grilletto e accendere l'idropulitrice ad alla pressione nelle si preme il grilletto. Una volta che l'acqua viene espulsa in modo stabile alla pistola a grilletto, rilasciare il grilletto e applicare l'ugello adatto al proprio scopo.

Fig.10: 1. Pistola a grilletto

NOTA: Quando l'acqua non viene espulsa, staccare il kit tubo flessibile di aspirazione e immergerlo in acqua. Quindi, ricollegarlo all'idropulitrice ad alta pressione.

Fig.11: 1. Kit tubo flessibile di aspirazione

MONTAGGIO

ATTENZIONE: Accertarsi sempre che l'uten-sile sia spento e scollegato dall'alimentazione elettrica, prima di effettuare qualiasi intervento su diesso.

Montaggio della maniglia da trasporto

Solo per il modello HP351

1. Unire la metà anteriore e quella posteriore della maniglia allineando i fori per le viti sul corpo dell'idropulitrice ad alta pressione.

Fig.12: 1. Metà anteriore della maniglia 2. Metà posteriori della maniglia 3. Corpo dell'idropulitrice ad alta pressione

1. Fissare la maniglia da trasporto con le viti (7 pezzi).

Fig.13

Collegamento del tubo flessibile ad alta pressione

Solo per il modello HP351

Collegare il tubo flessibile ad alta pressione all'uscita (con il symbolo della pistola). Ruotare il dato sul tubo flessibile ad alta pressione in senso orario, quando lo si avvita sulla filettatura dell'uscita.

Fig.14: 1. Uscita 2. Dado

ATTENZIONE: Accertarsi che il tubo flessibile ad alta pressione sua collegato in modo saldo. Un collegamento allentato potrebbe far staccare con violenza il tubo flessibile ad alta pressione, causando lesioni personali.

Montaggio della pistola a grilletto

Collegare il tubo flessibile ad alta pressione all'entrata sulla pistola a grilletto. Ruotare il dato sul tubo flessibile ad alta pressione in senso orario, nelle lo si avvita sulla filettatura dell'entrata.

Fig.15: 1. Entrata 2. Dado

ATTENZIONE: Accertarsi che il tubo flessibile ad alla pressione sia collegato in modo saldo. Un raccordo allentato potrebbe far staccare con violenza il tubo flessibile ad alta pressione, causando lesioni personali.

Collegamento a un rubinetto

ATTENZIONE: Utilizzato sempre un tubo flessibile dell'acqua resistente alla pressione con un diametro di 013 mm o superiore, e collegarlo al rubinetto utilizzato raccordi adatti. In caso contrario, il tubo flessibile dell'acqua e/o il raccordo potrebbero rompersi e causare lesioni personali.

AVVISO: Utilizzare un tubo flessibile dell'acqua resistente alla pressione che sia il più corto possibile. La quantità di acqua in entrata dovrebbe essere superiore al volume massimo di alimentazione della pompa.

AVVISO: Qualora si effettui il collegamento alla conduttura dell'acqua potabile, utilizzare una valvola rompivuoto che soddisfi le normative della propria area geografica.

Preparare un tubo flessibile dell'acqua resistente alla pressione. Applicare il giunto di raccordo a un'estremita e collegare l'altra estremita al rubinetto nel modo seguente.

1. Rimuovere il dato sul giunto di raccordo e far passare il tubo flessibile dell'acqua resistente alla pressioneattraverso il dato. Inserire l'estremità del tubo flessibile nel giunto di raccordo, quindi serrare il dato.

Fig.16: 1. Tubo flessibile dell'acqua resistente alla pressione 2. Dado del giunto di raccordo 3. Giunto di raccordo

NOTA: Se si collega il tubo flessibile dell'acqua resistente alla pressione al rubinetto utilizzando un giunto di raccordo, applicarlo ad entrambé le estremità del tubo flessibile.

1. Collegare il tubo flessibile dell'accu resistente alla pressione al rubinetto. Applicare un raccordo idoneo, ad esempio una fascetta stringitubo o un raccordo per rubinetto dell'accu, per fissare l'estremita del tubo flessibile al rubinetto.

Fig.17: 1. Fascetta stringitubo 2. Raccordo per rubinetto dell'acqua 3. Tubo flessibile dell'acqua resistente alla pressione

NOTA: Il raccordo dipende alla forma del rubinetto a cui si intende effettuare il collegamento. Preparare un raccordo idoneo disponibile in commercio.

1. Applicare il raccordo per il tubo flessibile dell'acqua all'entrata (con il symbolo del rubinetto), quindi inseire il giunto di raccordo.

Fig.18: 1. Giunto di raccordo 2. Raccordo per il tubo flessibile dell'acqua 3. Entrata sull'idropulitrice ad alta pressione

Collegamento/scollegamento dell'ugello

ATTENZIONE: Quando si intende collegare o scollegare l'ugello, bloccare sempre il grilletto.

Inserire l'estreità dell'ugello nell'alloggiamento sulla pistola a grilletto, quando ruotarlo nella direzione della freccia, come indicate nella figura. Per scollegare l'ugello, ruotarlo nella direzione inversa nelle si preme verso la pistola a grilletto.

Fig.19: 1. Pistola a grilletto 2. Alloggiamento
3. Estremità dell'ugello

Alcuni ugelli opzionali richiedono il giunto di collegamento (accessorio opzionale) per montare la pistola a grilletto. Applicare il giunto di collegamento sulla pistola a grilletto in modo analogo all'ugello.

Fig.20: 1. Ugello 2. Giunto di collegamento

1. Pistola a grilletto

NOTA: Il giunto di collegamento è necessario quando si intende utilizzato gli ugelli inclusi con un'alto modello, HP-350 o HP-400.

Collegamento dell'ugello schiumogeno

ATTENZIONE: Quando si intende collegare o scollegare l'ugello, bloccare sempre il grilletto.

Prepare un detergente prima di utilizzare l'ugello schiumogeno.

1. Rimuovere l'ugello dal serbatoio ruotando l'ugello in senso antiorario. Applicare l'ugello alla pistola a grilletto.
   Fig.21: 1.Ugello 2.Pistola a grilletto
2. Versare il detergente nel serbatoio e installare quest'ultimo sull'ugello.
   Fig.22: 1. Serbatoio

AVVISO: Utilizzare sempre detergente neutro. Un detergente acido o alcalino potrebbe danneggiare il serbatoio o l'ugello.

FUNZIONAMENTO

AVVERTIMENTO: Non toccare il getto d'acqua e non dirigerlo versuse stessi o altri. Il getto d'acqua è pericoloso e può ferire l'utilizzatore o altri.
AVVERTIMENO: quando si spara il getto d'accua, non tenere mai in mano l'oggetto che si intende pulire, né posizionare le mani e i piedi in prossimità del getto d'accua.

ATTENZIONE: Fare attenzione al rimbalzo del getto d'acqua eagli oggetti colpiti. Non avvincare I'ugello a una distanza inferiore a 30 cm dall'oggetto.
ATTENZIONE: Non far funzionare l'idropulitrice ad alla pressione sensz'acqua per più di 1 minuto.
ATTENZIONE: Non utilizzato l'idropulitrice ad alla pressione per periodi di tempo prolongati. In caso contrario, si potrebbe causare un surriscaldamento o un incendio. Inoltre, l'utilizzo a lungo termine potrebbe causare malesseri dovuti alle vibrazioni.
ATTENZIONE: Fare attenzione alla direzione del vento. Qualora il detergente penetri negli occhi o in bocca, sciacquare immediatamente con acqua dolce e richiedere assistenza medica, se necessario.

AVVISO: Evitare l'uso dell'idropulitrice ad alta pressione per più di 1 ora. Dopo un utilizzo di 1 ora,fare una pausa della stessa durata.

1. Collegare l'estremità del tubo flessibile ad alta pressione alla pistola a grilletto. Per il modello HP351, collegare l'altra estremità all'idropulitrice ad alta pressione. Per il modello HP401, srotolare completamente il tubo flessibile fino all'estremità.
2. Collegare l'idropulitrice ad alta pressione al rubi-netto, quindi apriere quest'ultimo.

Fig.23

AVVISO: Per proteggere il meccanismo dell'idropulitrice ad alta pressione, non utilizzato acqua a temperatura superiore ai 40^ .

1. Collegare l'idropulitrice ad alla pressione all'alimentazione elettrica e accenderla.
   Fig.24: 1. Interruttore di accensione

2. Per emettere un getto d'acqua, sbloccare il fermo e premere il grilletto. Il getto prosegue fintanto che il grilletto viene tenuto premuto.
   Fig.25: 1. Fermo

ATTENZIONE: Mantenere saldamente la pistola a grilletto. La pistola a grilletto rincula quando si preme il grilletto.
ATTENZIONE: Mantenere sempre la pistola a grilletto per l'impugnatura e per la canna, durante la pulizia. Mention il motore è in funzione, non toccare parti del corpo dell'idropulitrice ad alta pressione diverse alla maniglia da trasporto e dall'interruttore di accensione.

AVVISO: Fare attentzione a non tirare con forza la pistola a grilletto durante l'uso. Questo potrebbe far rovesciare l'idropulitrice ad alta pressione.

Dopo I'uso

ATTENZIONE: Dopo l'uso, eseguire sempre la procedura descritta nel presente manuale. La pressione residua nella pistola a grilletto o nell'idropulitrice ad alta pressione cui causare lesioni personali o danni alla pompa interna.

1. Dopo l'uso, lasciare l'interruttore di accensione attenuato.
2. Chiudere il rubinetto e scollegare il tubo flessibile dell'acqua dall'idropulitrice ad alta pressione.

Fig.26

1. Premere il grilletto fino a far scaricare l'acqua residua nell'idropulitrice ad alta pressione.

Non far girare il motore per più di 1 minuto.

Fig.27

1. Spagnere l'idropulitrice ad alla pressione e scollegarla dall'alimentazione elettrica.
   Fig.28: 1. Interruttore di accensione
2. Scollegare il tubo flessibile ad alta pressione dalla pistola a grilletto.
   Fig.29: 1. Pistola a grilletto 2. Tubo flessibile ad alta pressione

Solo per il modello HP351

Scollegare il tubo flessibile ad alta pressione dall'idropulitrice ad alta pressione.

Fig.30: 1. Tubo flessibile ad alta pressione

Solo per il modello HP401

1. Avvolgere il tubo flessibie e fissarne l'estremita.
   Fig.31: 1. Gancio 2. Maniglia
2. Ripiegare la maniglia nel braccio della bobina, tirando al tempo stesso la maniglia nella direzione della freccia, come migliorato nella figura.
   Fig.32: 1. Maniglia 2. Braccio della bobina

AVVISO: Per evitare che il tubo flessibile ad alta pressione si danneggi, rimuovere l'acqua residua nel tubo flessibile prima di riporlo.

MANUTENZIONE E CONSERVAZIONE

ATTENZIONE: Accertarsi sempre che l'utensile sia spento e scollegato dall'alimentazione elettrica, prima di tentare di eseguire interventi di ispezione o manutenzione.

AVVISO: Non utilizzato mai benzina, benzene, solventi, alcol o altre sostanze simili. In caso contrario, si potrebbero causare scolorimenti, deformazioni o crepe.

Pulizia dell'ugello

Utilizzare lo spillo di pulizia per rimuovere lo sporco dall'ugello o disostruirlo.

Fig.33: 1. Spillo di pulizia

AVVISO: Non rimuovere con la forza sporco o detriti. In caso contrario, si potrebbero causare lesionsi personali o danni al foro di espulsione, causando angolazioni deviate del getto o prestazioni scadenti.

Pulizia del filtro

Scollegare il raccordo per il tubo flessibile dell'acqua e rimuovere lo sporco e i detriti dall'interno del filtr.

Fig.34: 1. Raccordo per il tubo flessibile dell'acqua 2. Filtro 3. Anello di guarnizione

Quando si intende utilizzato il kit tubo flessibile di aspirazione (accessorio opzionale), estrarre il filtro dal contentitore del filtrto e rimuovere sporco e detriti.

Fig.35: 1. Filtrto 2. Contenitore del filtrto

NOTA: Per mantenere prestazioni ottimali, pulire a intervalli regolari il filtr.

Conservazione

Avvolgere il tubo flessibile e il cavo. Inserire la pistola a grilletto e gli ugelli nelle tasche.

HP351

Fig.36

HP401

Fig.37

ATTENZIONE: Conservare sempre in un'ubicazione al chiuso in cui la temperatura non scenda al di fatto di quella di congelamento.
Qualora l'idropulitrice ad altra pressione si congel e si guasti, contattare il proprio centro di assistenza locale per chiedere la riparazione.
ATTENZIONE: Quando si intende spostare l'idropulitrice ad alta pressione, utilizzare sempre la maniglia da trasporto. Non trasportare tirando per il tubo flessibile o il cavo. In caso contrario, il tubo flessibile o il cavo potrebbe venire danneggiato.
ATTENZIONE: Non trasportare l'idropulitrice ad alta pressione con il tubo flessibile e/o il cavo srotolati. Il tubo flessibile o il cavo distesi potrebbero venire danneggiati o restare aggrovigliati intorno ad altri oggetti, risultando in lesioni personali o guasti.

Per preservare la SICUREZZA e l'AFFIDABILITA del prodotto, le riparazioni e qualsiasi altri intervento di manutenzione e di regolazione devono essere eseguita da un centro di assistenza autorizzato Makita, utilizzando sempre ricambi Makita.

RISOLUZIONE DEI PROBLEMI

Prima di richiedere riparazioni, eseguire un'ispezione personalmente. Qualora si rilevi un problema che non è illustrato nel manuale, non tentare di smontare

l'utensile. Rivolgersi, invoce, a un centro assistenza autorizzato Dolmar, utilizzando sempre pezzi di ricambio Dolmar per le riparazioni.

Stato di anomalia Causa probabile (guasto) Azione correttiva
L'idropulitrice non si avvia.	Elettricità assente
	L'erruttorre non è attivato. Attivare l'interruttore.
	Pressione residua nella pompa Premere
	Cavo o circuito elettrico danneggiati Con'
Getto d'acqua assente o debole	Alimentazione dell'acqua assente
	Alimentazione dell'acqua insufficiente Apre
	Collegamento scadente del tubo flessi-bile dell'acqua
	Tubo flessibile, filtrò o ugello ostruiti Disco
	L'aria sta ostacolando il flusso dell'acqua.
	Ugello danneggiato o usurato Sostituire Ugello.
	Guasto della pompa o della valvola Contattare un centro di assistenza autorizzato per richiedere le riparazioni.
Getto d'acqua instabile.	Ugello ostruito
	Aspirazione dell'acqua insufficiente
	L'acqua è troppo calda.
	Guasto della valvola
Rumore anomalo.	L'acqua è troppo calda.
	Dell'aria è intrappolata nella pompa.
Perdita d'acqua o diolio.	Collegamento scadente
	Guarnizioni usurate
La pompa non funzionaanche se sisi sente il suono del motore.	Cavo di prolunga non adatto. Utilizzato un cavo di prolunga adatto alla classe del prodotto.

ACCESSORI OPZIONALI

ATTENZIONE: Gli accessori o le parti aggiani, seaguesi sono consigliati per l'uso con l'u-sile Dolmar specificato nel presente manuale.

L'uso di altri accessori o parti aggintive potrebbe presentare il rischio di lesioni alle persone. Utilizzare solo gli accessori o le parti aggintive per il loro scopo dichiarato.

Per ottenere assistenza per ulteri di dettagli relativi a questi accessori, rivolgersi a un Centro di assistenza Dolmar locale.

NOTA: Alcuni articoli nell'elenco potrebbero essere inclusi nell'imballaggio dell'utensile come accessori standard. Tali articoli potrebbero variate da nazione a nazione.

Lancia a spruzzo

Fig.38

É possibile regolare la larghezza del getto da 0^ a 25^ ruotando l'estremità anteriore dell'ugello.

ATTENZIONE: Quando si intende regolare la rghezza del getto, non ruotare l'ugello quando lo sottiva versus la pistola a grilletto. L'ugello potrebbe accarsi alla pistola a grilletto e causare lesioni personali.

Spazzola di lavaggio (lunga)

Fig.39

Ugello dotato di spazzola. Utile per lavare via lo sporco,.
mente si scrosta con la spazzola.

Kit tubo flessibile di aspirazione

Fig.40

Sostituire il tubo flessibile dell'acqua con quello kit per fornire acqua da un serbatoio o una cisterna.

Spazzola di lavaggio rotante

Fig.41

Tre spazzole interne ruotano lentamente durante l'espulsione del getto. Adatto per la pulizia di sporco leggero su pareti esterne, carrozzerie di auto, vasche da bagno eosi via.

Prolunga per lancia

Fig.42

Tubi per augmentare la lunghezza della pistola a grilletto.
Sono disponibili tre lunghezze diverse, Cambiaro il numero di tubi utilizzati.

Lancia a spruzzo per sottoscocche

Fig.43

Lancia a spruzzo molto lunga con ugello angolato.
Ottimale per pulire zone difficoltà raggiungibili, ad esempio sottoscocche di auto e grondaie di tetti.

ATTENZIONE: Non utilizzato la lancia a spruzzo per sottoscocche insieme alla prolunga per lancia.

Paraspruzzi

Fig.44

Riduce gli spruzzi di rimbalzo durante la pulizia di angoli con lo scrostatore.

Giunto girevole

Fig.45

Evita che il tubo flessibile ad alla pressione si attorcigli.

Giunto di collegamento

Fig.46

Un giunto a cui collegare un ugello di un'alto modello.

NOTA: Il giunto di collegamento è necessario quando si intende utilizzato gli ugelli inclusi con un'alto modello, HP-350 o HP-400.

Kit di pulizia per tubi (10 m/15 m)

Fig.47

Per pulire e disostruire condutture e pluviali.

ATTENZIONE: Fare particolarmente atten-zione al getto d'acqua quando si utilizes il kit di pulizia per tubi. Viene espulso un getto d'acqua estremamente forte all'indietro.

Prolunga per tubo flessibile ad alta pressione (5 m/8 m/10 m)

Fig.48

Tubo flessibile di prolunga per collegare il corpo dell'idropulitrice ad alla pressione alla pistola a grilletto.

WAARSCHUWING

ACCESORIOS OPCIONALES
