GEBRUIKSAANWIJZING Cleantec CTL 26 AC FESTOOL

nl: EU-conformiteitsverklaring. Wij verklaren en stellen ons ervoor verantwoordelijk dat dit product volledig voldoet aan alle volgende EU-richtlijnen en volgende normen of normatieve documenten daaraan ten grundslag gelegd werden:

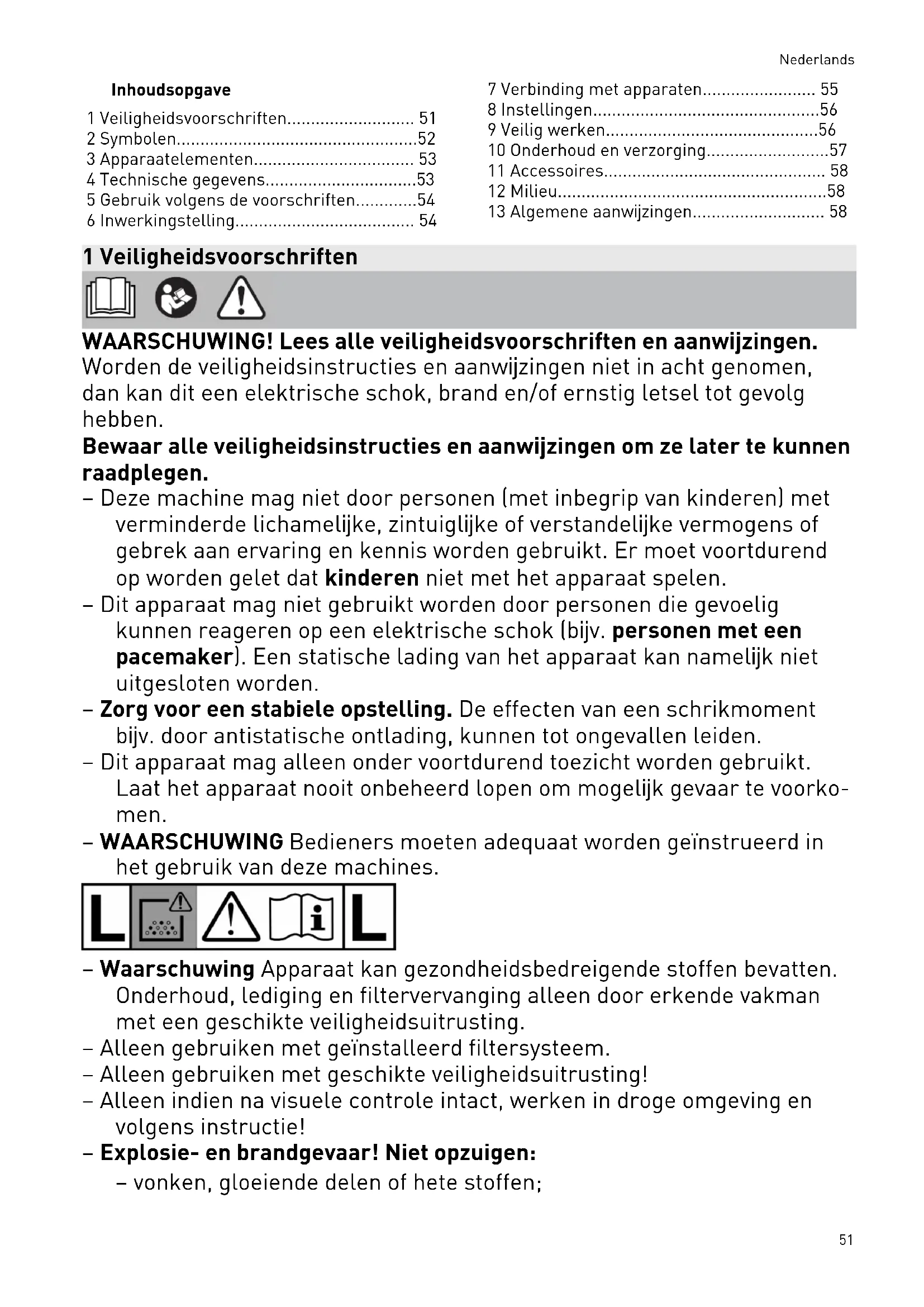

1 Veiligheidsvoorschriften 51
2 Symbolen. 52
3 Apparaatelementen 53
4 Technische gegevens. 53
5 Gebruik volgens de voorschriften. 54
6 Inwerkingstelling 54

7 Verbinding met apparaten. 55
8 Installingen 56
9 Veilig werken. 56
10 Onderhoud en verzorging. 57
11 Accessoires 58
12 Milieu. 58
13 Algemene aanwijzingen 58

1 Veiligheidsvoorschriften

WAARSCHUWING! Lees alle veiligheidsvoorschriften en aanwijzingen.

Worden de veiligheidsinstrumentes en aanwijzingen nicht in acht genomen, dan kan dit een elektrische schok, brand en/of ernstig letsel tot gevolg hebben.

Bewaar alle veiligheidsinstructies en aanwijzingen om ze later te können raadplegen.

• Deze machine mag nicht door Personen (met inbegrip van kinderen) met verminderde lichamelijke, zintuiglijke of verstandelijkke vermogens of gebrek aan ervaring en kennis worden gebruikt. Er要去 voortdurend op worden gelet dat kinderen nicht met het apparaat spelen.
• Dit apparaat mag nicht gebruikt worden door Personen die gevoelig kuren reageren op een elektrische schok (bijv. personen met een pacemaker). Een staatische lading van het apparaat kan namelijk nicht uitgesloten worden.
• Zorg voor een stabiele opstelling. De effecten van een schrikmoment bijv. door antistatische ontlading, können tot ongevallen leiden.
• Dit apparaat mag alleen onder voortdurend toezicht worden gebruikt. Laat het apparaat nooit onbeheerd lopen om möglichk gevaar te voorkomen.
  WAARSCHUWING Bedieners要去en adequateat worden geinstrueree in het gebruik van每次都 machines.

• Waarschuwing Apparaat kan gezondheidsbedreigende stoffen bevatten. Onderhoud, lediging en filtervervanging alleen door erkendevakman met een geschikte veiligheidsuitrusting.
• Alleen gebruiken met geinstalleerd filtersystem.
• Alleen gebruiken met geschikte veiligheidsuitrusting!
• Alleen indien na visuele controle intact, werken in droge omgeving en volgens instructie!
  -Explosie-en brandgevaar!Niet opzuigen:

-vonken, gloeende delen of hete stoffen;

Nederlandsls

• brandbare en explosieve stoffen (bijv. magnesium, aluminium, benzine, verdunning);
• agressieve stoffen (bijv. zuren, logen, oplosmiddelen);

• chemisch reactieve stoffen die leiden tot het ontstaan van warmte, zuren/basen, gassen, etc. (bijv. reactief 2K-materialaal, aluminium en water).

• Nationale verilgheidsvoorschriften en gevevens van de producent van het materiaal in acht nemen!

• Waarschuwing De contactdoos op de machine alleen voor de in de handleiding vastgelegde doelen gebruiken.
• Regelmatig de stekker, het stopcontact, de kabel en het filter controleren om een gevaarlijke situatie te vermijden. Beschadigde elektrische componenten uitsluitend door een geauthoriseerde onderhoudswerkplaats lately vernieuwen.
• Vóor de reiniging of het onderhoud of bij verranging van verbruiksartikelen of bij conversie van het apparaat要去 algid eerst de netstekkeruit de contactdoos worden getrokken.
• PAS OP Regelmatig de waterstandbegrenzingsvoorziening reinigen en op tekenen van beschadiging controleren.
  WAARSCHUWING Wanner er schuim of vloeistof vrijkomt, de machine direct uitschakelen.
• Gebruik alleen de originele afzuigslang van Festool.
• Houd uw werkomgeving in het oog en let bij het transport of bij het werken met het apparaat op uzelf en op andereen.

Daardoor vermijdt u bijvoorbeeld dat u struikelt over een afzuigslang of netsnoer.

• Draag het apparaat alleen aan de waarvoor bedoelde handgreep.
• Niet met een takel of hijswerktuig omhoogheffen en Transporteren.
• Houd verpakkingsfolie weg van kinderen.

Het risico op verstikking is aanwezig.

2 Symbolen

Waarschuwing voor algemeen gevaar

Waarschuwing voor elektrische schok

Lees de gebruiksaanwijzing en veiligheidsvoorschriften!

Zuurstofmasker dragen.

Tip, aanwijzing

Handelingsinstructie

Waarschuwing! Het apparaat kan gezondheidsbedreigende stoffen bevatten!

Stofklasse L (licht risico), geschikt voor de aft Scheiding van stof met een blootstellingsgrenswaarde groter dan 1mg / m^3

Niet met het huisvuil meegeven.

CE-markering van overeenstemming

Apparaat bevat een chip voor de opslag van gegevens. Zie hoofdstuk 13.3

3 Apparaatelementen

[1-1] Aanzuigopening
[1-2] Modulestopcontact
[1-3] Slangdepot
[1-4] Handgreep
[1-5] SYS-Dock
[1-6] Ver bindingsindicator
[1-7] Verbindingstoets
[1-8] AC-indicator (alleen varianten met AUTOCLEAN)
[1-9] AC-toets (alleen varianten met AUTOCLEAN)

[1-10] Statusindicator zuigkrachtregeling
[1-11] Toetsen voor de zuigkrachtregeling
[1-12] MAN-toets
[1-13] Apparaatschakelaar
[1-14] Sluitklem
[1-15] Vuilcontainer
[1-16] Ontgrendelingstoets (rem)
[1-17] Rem

De vermelde afbeeldingen staan in het begin van de gebruiksaanwijzing.

Afegebeelde of beschreiben accessoires behoren voor een deel Niet tot de leveringsomvang.

Stofzuiger CT 26-48 EI		CT 26-48 EI AC
Opgenomen vermogen 350 - 1200 W
Aansluitwaarde van modulestopcontact max. EU	CH, DK	2400 W
		1100 W
	GB 230 V/ 110 V	1800 W/ 230 W
	KR	2300 W
Volumestroom (lucht) max. stofzuiger/ turbine 130 m³/h / 234 m³/h
Onderdruk max., turbine 240 hPa
Afzuigslang (afhankelijk van variant mobiele stofzuiger) D27/32x3,5m-AS/CTR D36x3,5-AS/KS/B/LHS 225 D36/32x3,5m-AS/R
Lente van het netsnoer 7,5 m
Geluidsdrukniveau volgens EN 60335-2-69/ onzekerheid K 71 dB(A)/ 3 dB
Hand-arm-trilling volgens EN 60335-2-69 < 2,5 m/s²
Beveiligingsklasse IP X4
Frequentie 2402 Mhz - 2480 Mhz
Equivalent isotroop uitgestraald vermogen (EIRP) < 10 dBm
Reservoir-inhoud CT 26 26 l
	CT 36 36 l
	CT 48 48 l
Afmetingen L x B x H CT 26	587 x 372 x 539 mm
	CT 36	587 x 372 x 606 mm
	CT 48	593 x 405 x 687 mm
Gewicht CT 26 14,6 kg
	CT 36 15,1 kg
	CT 48 17,0 kg

5 Gebruik volgens de voorschriften

Mobiele stofafzuiiger geschikt voor

• het op- en afzuiigen van stoffen tot 1mg / m^3 conform stofklasse 'L',
• het opzuigen van water,
• een hogere belasting bij industrieel gebruik, conform IEC/EN 60335-2-69.

De gebruiker is aansprakelijk bij gebruik dat Niet volgens de voorschriften plaats

6 Inwerkingstelling

WAARSCHUWING

Ontoelaatbare spanning of frequentie! Risico van ongevallen

• Gegevens op het typeplaatje inRCTnemen.
• Landspecifieke bijzonderheden in acht ne-men.

6.1 Eerste inbedrijfstelling

Filter-/wegwerpstofzakplaatsen [2].
▶ Kabelopwikkeling monteren [3].
Afzuigslang aansluiten [4].

6.2 Mobiele stofzuiger aansluiten

WAARSCHUWING

Gevaar voor letsel door ongecontroleerd startende elektrische machines

Voor het inschakelen erop letten dat de aangesloten elektrische machine is uitgeschakeld.

WAARSCHUWING

Gevaar voor letsel door elektrische stroom

Netstekker in een geaard stopcontact ste-ken.
Niet in het stopcontact van de mobiele stof- zuiger grijpen.

Als de mobiele stofzuiger met het netstopcontact is verbonden, is het stopcontact van de mobiele stofzuiger permanent stroomvoerend.

Mobiele stofzuiger met stopcontact verbinden

Mobiele stofzuiger isuitgeschakeld.

Netkabel met stopcontact verdinden.
- Stopcontact van apparaat [1-2] is stroom-voerend.

Mobiele stofzuiger in stand-by-modus schakelen

Aan-/uitschakelaar [1-13] indrukken.
l Stopcontact van apparaat [1-2] is stroomvoerend.

Groene LED [1-10] toont stand-by-modus.

Mobiele stofzuiger automatisch starten

Mobiele stofzuiger is in de stand-by-modus.

• Om de mobiele stofzuiger automatisch te starten: Verbonden elektrische machine inschakelen.

Mobiele stofzuiger met de hand starten

Mobiele stofzuiger is in de stand-by-modus.

MAN-toets [1-12] indrukken.

Wanner de mobiele stofzuiger nicht worden gebruikt en voor onderhouds- en reinigingswerkzaamheden de stekker uit pcontact trekken.

7 Verbinding met apparaten

WAARSCHUWING

Letselgevaar, onverwachte aanloop mobiele stofzuiger

Vóor alle werkzaamheden met de mobiele stofzuiger controleren welke afstandsbediening en welke elektrische machine met de mobiele stofzuiger is verbonden.
Deafstandsbediening mag alleen op de af-zuigslang worden bevestigd.
Een door een accu aangedreten elektrische machine要去 altijd via de afzuigslang met de mobiele stofzuiger verbonden zijn. Na het werk要去 de verbinding met de mobiele stofzuiger worden geschienen.

• De maximale aansluitwaarde van het stopcontact in acht nemen (zie hoofdstuk Technische gegevens).
  Elektrische machine uitschakelen.

Oplichtnet werkende elektrische machine met mobiele stofzuiger verbinden

• Elektrische machine op stopcontact [1-2] aansluiten.
  l De elektrische machine is via een netkabel met de mobiele stofzuiger verbonden.

Door accu aangedreten elektrische machine met mobiele stofzuiger verbinden

In de stand-by-modus verbindingsstoets [1-7] indrukken.

De verbindingsindicator [1-6] knippert langzaam. De mobiele stofzuiger is 60 se-. conden gereed voor de verbinding.

Door accu aangedreten elektrische machinen schakelen.

De mobiele stofzuiger loopt aan en de dooreen accu aangedreten elektrische machineis tot aan het handmatig uitschakelen vande mobiele stofzuiger of uittrekken van detnetstkker verbonden. Het accu-apparaatmoet daarna opnieuw gekoppeld worden.

Met de verbinding van een neue door accu aangedreten elektrische machine worden de huidige verbinding overschreiben.

7.2 Afstandsbediening CT-F I verbinden

Afstandsbediening met mobiele stofzuiger verbinden

Om een afstandsbediening met een mobiele stofzuiger te können verbinden,要去en reset van de afstandsbediening worden uitgevoerd (zie Reset van de afstandsbediening).

Een gemaaakte verbinding tussen de afstandsbediening en de mobiele stofzuiger blijft ook na het handmatig uitschakelen of uittrekken van de netstekker van de mobiele stofzuiger aanwezig.

In de stand-by-modus de verbindingsstoets [1-7] op de mobiele stofzuiger 3 seconden lang ingedrukt honden. De verbindingsindicator [1-6] knippert snel. De mobiele stofzuiger is 60 seconden gereed voor de verbinding.
- De MAN-toets op de afstandsbediening indrukken.

De afstandsbediening is permanent in de mobiele stofzuiger opgeslagen.

In-/uitschakelen

Nadat de afstandsbediening met de mobiele stofzuiger verbonden is, kan de mobiele stofzui- ger met de afstandsbediening in- en uitgeschakkeld worden.
Voor het in-/uitschakelen de MAN-toets op de afstandsbediening indrukken.

Reset op de afstandsbediening

Met de reset worden de verbinding van een afstandsbediening met de mobiele stofzuiger gewist.

• De verbindingstoets en de MAN-toets 10 se-
  conden ingedrukt houden.
  l De LED-indicatie knippert in magenta als de reset is uitgevoerd.

7.3 Festool App*

Met behulp van de Festool App kan de mobiele stofzuiger geconfigureerd worden.

In de stand-by-modus de verbindingsstoets [1-7] op de mobiele stofzuiger 3 seconden lang ingedrukt honden. De verbindingsindicator [1-6] knippert snel. De mobiele stofzuiger is 60 seconden gereed voor de verbinding.
De instructies in de Festool App volgen.

8 Installingen

8.1 Zuigkracht regelen

Plus- of min-toetsen [1-11] tijdens het zui-gen bedieren.

8.2 Afzuigmof

De bypass-functie van de afzuigmof verhindert het aanzuigen van schuurmachines en vloer-zaigmondstukken op gladde oppervlakken.

Openen

• Instelring op positie "OPEN" draaien.

Sluiten

• Instelring op positie "CLOSE" draaien.

8.3 Rem vastzetten

Door de zwarte remhendel om te klappen [1-17] worden verhinderd dat de mobiele stofzuiger wegrolt. Hiervoor de mobiele stofzui-ger aan de voorkant iets optillen en de zwarte remhendel maar beneden drukken totdat deze vastklikt. Druk op de ontgrendelingstoets om los te make n [1-16].

8.4 Temperatuurbveiliging

Ter bescherming gegen oververhitting schakelt de temperatuurbveiliging de mobiele stofzui- geruit voordat de kritische temperatuur worden bereikt. Onderste LED geeft een storing aan.

LED brandt rood Te hoge temperatuur

• Mobiele stofzuiger uitschakelen, latent afkoelen.
• Mobiele stofzuiger na ca. 5 minutes weer inschakelen.

9 Veilig werken

9.1 Bediening

Slangdepot: Na beeingding van het werk kunt u de afzuiqslang door de opening [8-2] leiden en in het slangdepot leggen.

Systaineropbergruimte SYS-Dock: Aan de opbergruimte kan met de vier schuiven of met de T-LOC [8-1] een Systainer worden bevestigd.

9.2 AUTOCLEAN-standardfilter reinigen (alleen varianten met AUTOCLEAN)

Alleen in verbinding met afvalzak (voldoet aan stofklasse 'L'). Niet bij het nat

zuigen!

Automatische reiniging in-/uitschakelen

In de stand-by-modus de AC-toets [1-9] indrukken om AUTOCLEAN in- ofuit te schakelen.

i Met de Festool App* kan de AC-functie geconfigureerd worden.

Handmatig reinigen

In de afzuiigmodus AC-toets [1-9] indruken.

Volledige reiniging handmatig

In de afzuigmodus met de handpalm of af-sluitschuif CT-VS de opening van het mondstuk of de slang 3 seconden afsluiten.
- AC-toets [1-9] 3 seconden ingedrukt houden.

Reinig het standardfilter Niet te vaak binnen korteijd!

• Niet voor elk land beschikkaar.

9.3 Bijzonderheden CTL 36 E AC-LHS

Om de mobiele stofafzuiger in combinatie met de PLANEX te gebruiken:

• Knikvaste zuigslang D 36 mm x 3,5 m-AS gebruiken.
• Speciale afzuigmof voor het aansluiten van de PLANEX gebruiken.
• Afsluitschuif CT-VS:tussen aanzuigopening [1-1] en afzuigslang plaatsen.
  Gereedschaphouder monteren.
  Alleen met wegwerpstofzak gebruiken!

Bypass-functie

bij werkzaamheden die een lage instelling van de zuigkracht vereisen (bijv. op zachte oppervlakken).

• Bypass-functie op speciale zuigmond activeren [1A].

9.4 Droge stoffen opzuigen

VOORZICHTIG

Gezondheidsbedreigende stoffen

Letsel aan de luchtwegen

Altijd een filter- of afvalzak gebruiken!

Bij het afzuigen van stoffen die de grenswaarde overschrijden slechts een enkele

stofbron (elektrisch of persluchtgereedschap) afzigen.

Belangrijk bij het afzuiigen van stof van lopende elektrische machines:

Wanner de afzuiglucht in de ruimte worden teruggevoerd, dient de ventilatiesnelheid L in de ruimte voldoende te zich. Om aan de vereiste grenswaarden te voldoen, mag de teruggevoer

de volumestroom maximaal 50% van de verseluchtstroom (ruimtevolume VR x ventilatiesnelheid LW ) bedragen. Neem bovendien de nationalevoorschriften in acht.

Let op: Een vochtig standardfilter loopt sneller dicht wanneer droge stof worden opgezogen. Om deze reden dient het standardfilter voor het opzuigen van stof gedroogd of door een droog exemplaar verrangen te worden.

Filterzak of afvalzak verwijderen!

Special natfilter (NF-CT)gebruiken.

Bij het bereiken van het maximale niveau worden de afzuing automatisch onderbroken.

Onderste LED [1-10] knippert rood.

Er要去 voor worden gezorgd dat het apparaat (standaardfilter, afzuigslang, container etc.) na het natzuigen voldoende worden gedroogd.

VOORZICHTIG

Gezondheidsbedreigende stoffen

Letsel aan de luchtwegen

• Na het natzuigen het natfilter verwijderen en door standardfilter voor droge stoffen verrangen.

VOORZICHTIG

Uittredend schuim en vloeistoffen

Apparaat direct uitschakelen en leegma-ken.

9.6 Na afloop van het werk

Alleen varianten met AUTOCLEAN: Sta- daardfilter automatisch of handmatig reinigen (zie hoofdstuk 9.2).
- Mobiele stofzuiger uitschakelen en stekkeruit stopcontact trekken.
Aansluitkabel opwikkelen.
- Vuilcontainer leegmaken.
De mobiele stofzuiger opbergen in een droge ruimte, beschermd gegen onbevoegd gebruik.

Dit apparaat alleen in binnenruimtes op-bergen.

10 Onderhoud en verzorging

WAARSCHUWING

Gevaar voor letsel, elektrische schokken

Vór alle onderhouds- en reinigingswerkzaamheden de stekker.altijd uit het stopcontact trekken!
Alle onderhouds- en reparatiewerkzaam-heden waarvoor het vereist is om de behui-zing te openen, mogen alleen in een geautorisierde onderhoudswerkplaats worden uitgevoerd.

Klantenservice en reparations mogen alleen door de fabrikant of door serviceworkplaatsen uitgevoerd worden. Alleen originele Festool-reserveonderdelen gebruiken.

Meer informatatie: www.festool.nl/service

Regelmatig vulniveausensoren reinigen [5] en vuilcontainer leegmaken.

Neem de volgende aanwijzingen in acht:

• Ten minste eenmaal perJAar een stoftechnische controle (bijv. op beschadiging van het filter, de dichtheid van het apparaat en de werking van de controleapparatuur) door de fabrikant of iemand die hiervoor geschoold is.
  -Wat Niet kan worden gereinigd, moet worden verwijderd. Hiervoor Niet-doorlatende zakken gebruiken.Toepasselijke afvoerregelingen in ache nemen!
  Voor het onderhoud door de gebruiker要去 het apparaat gedemonteerd, schoongemaaakt en onderhonden worden, zonder dat dit gevaar oplevert voor onderhoudspersoneel of andere Personen. Tot de vereiste voorzorgsmaatregelen behoort ook decontaminatie voor demontage, het treffen van maatregelen voor lokaal gefilterde gecontrolerde ventilatie, op deplaats waar het apparaat worden gedemonteerd, de reiniging van het onderhoudsgbied en een passende persoonlijke veiligheidsuitrusting.

10.1 Filterzak/ Wegwerpstofzak/ Standaard filter

Filterzak uitenemen [6].
Filterzakplaatsen [7].
Wegwerpstofzakuitnemen [8].
Wegwerpstofzakplaatsen [9].
- Standaard filter verrangen [10].

Het gebruekte standard filter afvoeren in overeenstemming met de wettelijk bepa-lingen.

i De bestelnummers voor accessoires, filters en verbruiksmaterialiaal in de Festool-catalogus of op het internet op "www.festool.com".

11 Accessoires

De bestelnummers voor accessoires en filters is te vinden in de Festool-catalogus of in het internet op "www.festool.com".

11.1 Modules

Ter uitbreiding van de mobiele stofzuiger zich in het accessoireprogramma de volgende modules verwkrijjgbaar, die op het apparaatstopcontact [1-2] können worden aangesloten:
- SD I-CT26-48 (modulestopcontact)
- DL I-CT26-48 (persluchtmodule)
Meer informatatie over de modules is te vinden in het internet op "www.festool.com".

12 Milieu

Geef het apparaat Niet met het huisvuil mee! Voer de apparaten, accessoires en verpakkingen op milieuvriendelijk wijze

af. Neem de geldende nationale voorschriften in acht.

Volgens de Europese richtlij inzake gebruikte elektrische en elektronische apparaten en de omzetting hiervan in de nationale wetgeving dienen oude elektrische apparaten gescheiden te worden ingezameld en op milieuvriendelijk wijze te worden afgevoerd.

Informatie over de inzamelpunten vind je op www.festool.com/environment.

Informatie over kritische stoffen:

www.festool.nl/reach

13 Algemene aanwijzingen

13.1 Bluetooth®

Het woordmerk Bluetooth® en de logo's zijn geleistreerde merken van Bluetooth SIG, Inc. en worden door TTS Tooltechnic Systems AG & Co. KG en dus door Festool onder licentie gebruikt.

13.2 Licentieaanwijzingen

Licentieaanwijzingen over de eventuele in het product gebruikte Open Source-licenties zich te vinden in de Festool App* onder Informatie > Opensourcelicenties voor elektrische gereedschappen.

• Niet voor elk land beschikkaar.

13.3 Informatie over gegevensbeveiliging

Het elektrische gereedschap bevat een chip voor de automatische opslag van machineen gebruiksgeevens. De opgeslagen geevens hebben geen betrekking op Personen.

De gegevens können met speciale apparaten contactloos uitgelezen worden en worden door Festool uitsluitend gebruikt voor de storingsdiagnose, reparatie- en garantieafwikkeling alsmede voor de verbetering van de kwaliteit of de verdere ontwikkeling van het elektrische gereedschap. Zonder uitdrukkelijke toestemming van de klant worden de gegevens Niet voor andere doeleinden gebruikt.
