MODE D'EMPLOI Cleantec CTL 26 AC FESTOOL

• The power tool contains a chip which automat ically stores machine and operating data. The data saved cannot be traced back directly to an individual. The data can be read in a contactless manner using special devices and shall only be used by Festool for fault diagnosis, repair and warranty processing and for quality improvement or en hancement of the power tool. The data shall not be used in any other way without the express consent of the customer. English 25Sommaire 1 Consignes de sécurité p. 26
• 2 Symboles p. 28
• 3 Éléments de l'appareil p. 28
• 4 Caractéristiques techniques p. 28
• 5 Utilisation en conformité avec les instruc tions p. 29
• 6 Mise en service p. 29
• 7 Connexion avec des appareils p. 30
• 8 Réglages p. 31
• 9 Mode de travail p. 31
• 10 Entretien et maintenance p. 33
• 11 Accessoires p. 33
• 12 Environnement p. 33

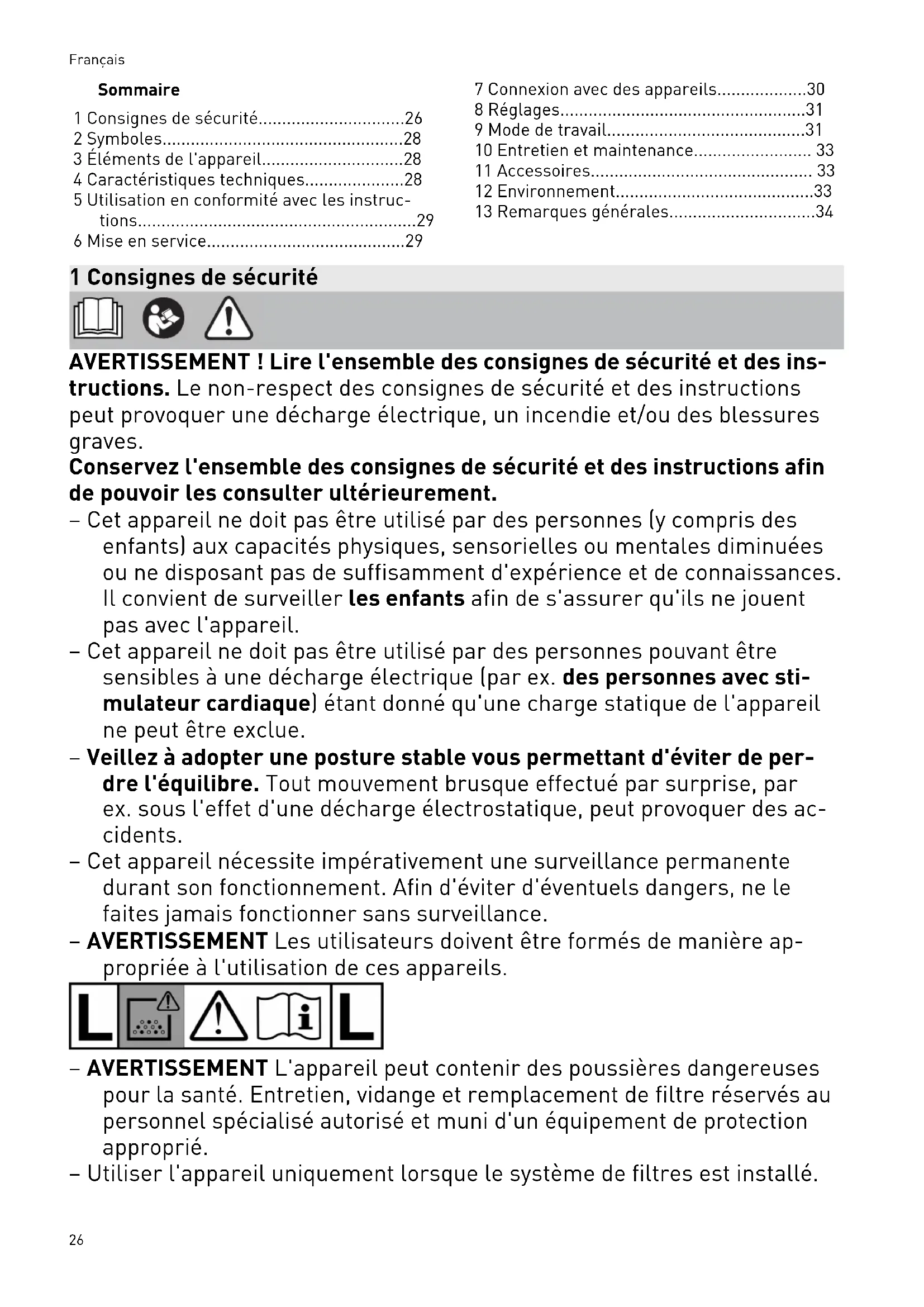

• 13 Remarques générales 1 Consignes de sécurité AVERTISSEMENT! Lire l'ensemble des consignes de sécurité et des ins tructions. Le non-respect des consignes de sécurité et des instructions peut provoquer une décharge électrique, un incendie et/ou des blessures graves. Conservez l'ensemble des consignes de sécurité et des instructions afin de pouvoir les consulter ultérieurement. – Cet appareil ne doit pas être utilisé par des personnes (y compris des enfants) aux capacités physiques, sensorielles ou mentales diminuées ou ne disposant pas de suffisamment d'expérience et de connaissances. Il convient de surveiller les enfants afin de s'assurer qu'ils ne jouent pas avec l'appareil. – Cet appareil ne doit pas être utilisé par des personnes pouvant être sensibles à une décharge électrique (par ex. des personnes avec sti mulateur cardiaque) étant donné qu'une charge statique de l'appareil ne peut être exclue. – Veillez à adopter une posture stable vous permettant d'éviter de per dre l'équilibre. Tout mouvement brusque effectué par surprise, par ex. sous l'effet d'une décharge électrostatique, peut provoquer des ac cidents. – Cet appareil nécessite impérativement une surveillance permanente durant son fonctionnement. Afin d'éviter d'éventuels dangers, ne le faites jamais fonctionner sans surveillance. – AVERTISSEMENT Les utilisateurs doivent être formés de manière ap propriée à l'utilisation de ces appareils. – AVERTISSEMENT L'appareil peut contenir des poussières dangereuses pour la santé. Entretien, vidange et remplacement de filtre réservés au personnel spécialisé autorisé et muni d'un équipement de protection approprié. – Utiliser l'appareil uniquement lorsque le système de filtres est installé. Français 26– Utiliser l'appareil uniquement avec un équipement de protection appro prié. – Travailler dans un environnement sec, après avoir reçu les instructions nécessaires, et uniquement après avoir effectué un contrôle visuel pour s'assurer que l'appareil est en bon état. – Risque d'explosion et d'incendie! Ne pas aspirer: – les étincelles, les fragments incandescents ou les poussières chau des; – les substances inflammables ou explosives (par ex. magnésium, alu minium, essence, diluants); – les substances agressives (par ex. acides, solutions alcalines, sol vants); – les substances chimiques réactives entraînant un dégagement de chaleur ou la formation d'acides/bases, de gaz, etc. (par ex. bi-maté riaux réactifs, aluminium et eau). – Respecter les règlements de sécurité en vigueur dans le pays d'utilisa tion ainsi que les consignes du fabricant du matériau. p. 34

AVERTISSEMENT La prise de courant sur l'appareil ne doit être utilisée qu'aux fins définies dans les consignes. – Contrôler régulièrement la fiche, la prise, le câble et le filtre afin d'évi ter tout danger. Le remplacement des composants électriques endom magés doit uniquement être confié à un atelier de service après-vente agréé. – Avant le nettoyage, l'entretien ou le remplacement de consommables ou lors de la transformation de l'appareil, toujours débrancher d'abord la fiche secteur de la prise de courant. – ATTENTION Nettoyer régulièrement le dispositif de limitation du niveau d'eau et l'examiner pour s'assurer de l'absence de signes d'endomma gement. – AVERTISSEMENT Éteindre immédiatement l'appareil en cas de fuite de mousse ou de liquide. – Utiliser uniquement le tuyau d'aspiration Festool d'origine. – Tenez compte de l’environnement de travail et veillez à votre sécurité et à celle des autres durant le transport ou l'utilisation de l'appareil. Vous éviterez ainsi par ex. des risques de trébuchement sur le tuyau d'aspiration ou le câble secteur. – Ne portez l'appareil que par la poignée prévue à cette fin. – Ne pas soulever et transporter avec un crochet de palan ou un engin de levage. – Tenez les films d'emballage hors de portée des enfants. Sinon, ils risquent de s'étouffer. Français 272 Symboles Avertit d'un danger général Avertit d'un risque de décharge électri que Lire la notice d'utilisation et les consi gnes de sécurité! Porter une protection respiratoire. Conseil, information Instruction Avertissement! L'appareil peut conte nir des poussières nocives pour la san té. Catégorie de poussièresL (faible dan ger), convient à la séparation de pous sières d'une valeur limite d'exposition supérieure à 1mg/m

Ne pas jeter avec les ordures ménagè res. Marquage CE de conformité L'appareil contient une puce permet tant l'enregistrement de données. Voir chapitre13.3 3 Éléments de l'appareil [1-1] Orifice d'aspiration [1-2] Prise de l'appareil [1-3] Logement pour tuyau [1-4] Poignée [1-5] SYS-Dock [1-6] Témoin de connexion [1-7] Touche de connexion [1-8] Témoin AC (uniquement modèles avec AUTO CLEAN) [1-9] Touche AC (uniquement modèles avec AUTO CLEAN) [1-10] Témoin d'état pour la régulation de la puissance d'aspiration [1-11] Touches de régulation de la puissan ce d'aspiration [1-12] Touche MAN [1-13] Interrupteur de l'appareil [1-14] Clip de fermeture [1-15] Cuve de collecte [1-16] Touche de déverrouillage (frein) [1-17] Frein Les figures indiquées se trouvent au début de la notice d'utilisation. Les accessoires illustrés ou décrits ne font pas tous partie des éléments livrés. 4 Caractéristiques techniques Aspirateurs CT26-48EI

Puissance absorbée 350‑1200 W Valeur de raccordement max. pour la prise de l'ap pareil.

Tuyau d'aspiration (selon le modèle d'aspirateur) D27/32x3,5m-AS/CTR D36x3,5-AS/KS/B/LHS 225 D36/32x3,5m-AS/R Longueur du câble de raccordement secteur 7,5m Niveau de pression acoustique selon EN60335-2-69/ incertitudeK 71dB(A)/3dB Vibrations main-bras selon EN60335-2-69 <2,5m/s² Indice de protection IPX4 Fréquence 2402Mhz – 2480Mhz Puissance isotrope rayonnée équivalente (PIRE) <10dBm Volume de la cuve CT26 26l CT36 36l CT48 48l Dimensions L x l x h CT26 587x372x539mm CT36 587x372x606mm CT48 593x405x687mm Poids CT26 14,6kg CT36 15,1kg CT48 17,0kg 5 Utilisation en conformité avec les instructions Cet aspirateur mobile – convient à l'aspiration de poussières jus qu'à 1 mg/m³ selon la catégorie de pous sières ’L’, – convient à l'aspiration d'eau, – est conçu pour résister à des sollicitations élevées en utilisation industrielle, conformément à la norme CEI/NE 60335-2-69. L'utilisateur est responsable des dom mages provoqués par une utilisation non conforme. 6 Mise en service

AVERTISSEMENT Tension ou fréquence non admissible ! Risque d'accident ► Respecter les consignes indiquées sur la plaque signalétique. ► Respecter les particularités propres au pays.

6.1 Première mise en service

► Installer le sac filtre/sac d'élimination des déchets[2]. ► Monter l'enrouleur de câble[3]. ► Raccorder le tuyau d'aspiration[4].

6.2 Branchement de l'aspirateur

AVERTISSEMENT Risques de blessures dues à un démarrage incontrôlé des outils électroportatifs ► Avant la mise en marche, s'assurer que l'outil électroportatif raccordé est éteint. Français

AVERTISSEMENT Risques de blessures dues au courant élec trique ► Brancher la fiche secteur sur une prise secteur avec terre. ► Ne pas mettre les doigts dans la prise de branchement d'appareils sur l'aspirateur. Lorsque l'aspirateur est relié à la prise secteur, sa prise de branchement d'appa reils est constamment sous tension. Branchement de l'aspirateur sur la prise L'aspirateur est éteint. ► Relier le câble secteur à la prise. ☑ La prise de branchement d'appareils[1-2] est sous tension. Mise en mode veille de l'aspirateur ► Appuyer sur l'interrupteur marche/ar rêt[1-13]. ☑ La prise de branchement d'appareils[1-2] est sous tension. Le témoin LED vert[1-10] signale le mode veille. Déclenchement automatique de l'aspirateur L'aspirateur est en mode veille. ► Pour déclencher automatiquement l'aspira teur: Allumer l'outil électroportatif connec té. Déclenchement manuel de l'aspirateur L'aspirateur est en mode veille. ► Appuyer sur la touche MAN[1-12]. Lorsque l'aspirateur n'est pas utilisé, ainsi qu'avant les opérations d'entretien et de nettoyage, débrancher la fiche sec teur de l'aspirateur de la prise secteur. 7 Connexion avec des appareils

AVERTISSEMENT Risques de blessures, démarrage inattendu de l'aspirateur ► Avant toute utilisation de l'aspirateur, dé terminer la commande à distance et l'outil électroportatif qui lui sont connectés. ► La commande à distance doit uniquement être fixée sur le tuyau d'aspiration . ► Les outils électroportatifs sans fil doivent toujours être reliés à l'aspirateur au moyen du tuyau d'aspiration. Après l'utilisation, le tuyau relié à l'aspirateur doit être débran ché.

7.1 Branchement d'un outil électroportatif

AVERTISSEMENT Risques de blessures ► Respecter la valeur de raccordement maxi male valable pour la prise de branchement d'appareils (voir chapitre Caractéristiques techniques). ► Éteindre l'outil électroportatif. Branchement d'un outil électroportatif filaire sur l'aspirateur ► Brancher l'outil électroportatif sur la prise de branchement d'appareils[1-2]. ☑ L'outil électroportatif est relié à l'aspirateur par le câble secteur. Connexion d'un outil électroportatif sans fil à l'aspirateur ► En mode veille, appuyer sur la touche de connexion[1-7]. Le témoin de connexion[1-6] clignote len tement. L'aspirateur est prêt pour la conne xion pendant 60secondes. ► Allumer l'outil électroportatif sans fil. L'aspirateur se met en marche et l'outil électroportatif sans fil est connecté jusqu'à la mise à l'arrêt manuelle de l'aspirateur ou au débranchement de la fiche secteur. L'outil sans fil doit ensuite être à nouveau jumelé. Au jumelage d'un nouvel outil électroportatif sans fil, la connexion utilisée jusqu'à présent est écrasée. Français

307.2 Connexion de la commande à distance

CT-F I Connexion de la commande à distance et de l'aspirateur Pour pouvoir connecter une commande à dis tance à un aspirateur, une réinitialisation de la commande à distance est nécessaire (voir Réin itialisation de la commande à distance). Si une commande à distance n'a encore jamais été connectée, elle peut l'être directement. La connexion établie entre la commande à distance et l'aspirateur est conservée mê me après la mise à l'arrêt manuelle ou le débranchement de la fiche secteur de l'aspirateur. ► En mode veille, maintenir enfoncée la tou che de connexion[1-7] de l'aspirateur pen dant 3secondes. Le témoin de connexion[1-6] clignote rapi dement. L'aspirateur est prêt pour la connexion pen dant 60secondes. ► Appuyer sur la touche MAN de la comman de à distance. La commande à distance est enregistrée durablement dans l'aspirateur. Mise en marche/à l'arrêt Une fois la commande à distance connectée à l'aspirateur, celle-ci permet de le mettre en marche et à l'arrêt. ► Pour la mise en marche/à l'arrêt, appuyer sur la touche MAN de la commande à dis tance. Réinitialisation sur la commande à distance La réinitialisation permet de supprimer la con nexion entre une commande à distance et l'as pirateur. ► Maintenir la touche de connexion et la tou che MAN enfoncées pendant 10secondes. ☑ Le témoin LED s'allume en magenta lors que la réinitialisation est terminée.

L'aspirateur peut être configuré à l'aide de Fes toolApp. ► En mode veille, maintenir enfoncée la tou che de connexion[1-7] de l'aspirateur pen dant 3secondes. Le témoin de connexion[1-6] clignote rapi dement. L'aspirateur est prêt pour la connexion pen dant 60secondes. ► Suivre les instructions fournies dans la Fes toolApp. *N'est pas disponible dans chaque pays. 8 Réglages

8.1 Régulation de la puissance d'aspiration

► En mode aspiration, appuyer sur la touche plus ou moins[1-11].

8.2 Manchon d'aspiration

La fonction by-pass du manchon d'aspira tion empêche un effet ventouse avec les pon ceuses et les buses pour sol sur les surfaces lisses. Ouvrir ► Tourner la bague de réglage pour la mettre à la position «OPEN». Fermer ► Tourner la bague de réglage pour la mettre à la position «CLOSE».

8.3 Serrage du frein

Une fois rabattu, le levier de frein noir[1-17] empêche l'aspirateur de se déplacer en rou lant. Pour le rabattre, soulever légèrement l'avant de l'aspirateur et abaisser le levier de frein jusqu'à ce qu'il se bloque. Pour le des serrer, appuyez sur la touche de déverrouilla ge[1-16].

8.4 Fusible thermique

Afin d'éviter une surchauffe, le fusible thermi que coupe l'aspirateur avant d'atteindre la tem pérature critique. Le témoin LED inférieur indi que un défaut. Le témoin LED s'allu me en rouge Température exces sive ► Éteindre l'aspirateur et le laisser refroidir. ► Rallumer l'aspirateur au bout de 5minutes environ. 9 Mode de travail

Logement pour tuyau: après l'utilisation, vous pouvez guider le tuyau d'aspiration à travers l'orifice[8-2] et le ranger dans le logement pour tuyau. Insert Systainer SYS-Dock: un Systainer peut être fixé sur la surface de dépose au moyen des quatre fermetures coulissantes ou du T- LOC[8-1]. Français

319.2 Nettoyage du filtre principal

AUTOCLEAN (uniquement modèles avec AUTOCLEAN) Uniquement avec un sac d'élimination des déchets (conformité aux critères de la catégorie de poussières «L»). Ne pas aspi rer de liquides. Activation/désactivation du nettoyage automatique ► En mode veille, appuyer sur la touche AC[1-9] pour activer ou désactiver AUTO CLEAN. FestoolApp* permet de configurer la fonction AC. Nettoyage manuel ► En mode aspiration, appuyer sur la touche AC[1-9]. Nettoyage intégral manuel ► En mode aspiration, fermer pendant 3se condes l'orifice des buses ou du tuyau d'as piration du plat de la main ou au moyen de l'obturateur CT-VS. ► Maintenir enfoncée la touche AC[1-9] pen dant 3secondes. Ne nettoyez pas trop souvent le filtre principal à de cours intervalles de temps! Au maximum en 1 minute: 1 nettoyage intégral manuel 3 nettoyages manuels *N'est pas disponible dans chaque pays.

9.3 Particularités CTL 36 E AC- LHS

Pour utiliser l'aspirateur en combinaison avec le PLANEX: ► Utiliser un tuyau d’aspiration anti-écrase ment D 36 mm x 3,5 m-AS. ► Utiliser le manchon d'aspiration spécial pour raccorder le PLANEX. ► Placer l'obturateur fourni CT-VS entre l'ou verture d'aspiration[1-1] et le tuyau d’aspi ration. ► Monter le porte-outils. ► Utiliser uniquement avec un sac d'élimina tion des déchets! Fonction bypass Pour des travaux nécessitant un réglage faible de la puissance d'aspiration (par ex. sur des surfaces souples). ► Activer la fonction by-pass sur le manchon d'aspiration spécial[1A].

ATTENTION Poussières dangereuses pour la santé Lésions des voies respiratoires ► Toujours utiliser un sac filtre ou un sac d'élimination des déchets. En cas d'aspiration de poussières dépas sant la valeur limite, utiliser l'aspirateur pour une seule source de poussière (outil élec trique ou pneumatique). Lors de l'aspiration de poussières générées pendant le fonctionnement d'outils électropor tatifs, tenez compte de ce qui suit: Si l'air évacué est recyclé dans le local, un taux de renouvellement d'air L suffisant doit être assuré dans le local. Afin de respecter les valeurs limites exigées, le débit volumique re cyclé doit être au maximum de 50% du débit volumique d'air frais (volume du local V

x taux de renouvellement de l'air L

). Respectez éga lement les dispositions nationales. Important: Lorsqu'il est humide, le filtre prin cipal se colmate plus rapidement lors de l'aspi ration de matières sèches. Avant l'aspiration de poussières, veiller par conséquent à le sécher ou à le remplacer par un filtre principal sec.

9.5 Aspiration de matières mouillées/

liquides Retirer le sac filtre ou le sac d'élimina tion des déchets. Utiliser un filtre spécial pour liquides (NF-CT). Lorsque le niveau de remplissage maximal est atteint, le fonctionnement de l'aspirateur est interrompu automatiquement. La LED tout en bas[1-10] clignote en rouge. Veiller à assurer un séchage suffisant de l'ap pareil (filtre principal, tuyau d'aspiration, cuve, etc.) après l'aspiration de liquides.

ATTENTION Poussières dangereuses pour la santé Lésions des voies respiratoires ► Après l'aspiration de liquides, retirer le fil tre pour liquides et le remplacer par le fil tre principal pour matières sèches. Français

ATTENTION Fuite de mousse et de liquides ► Éteindre immédiatement l'appareil et le vi der.

9.6 Après l'utilisation

► Uniquement modèles avec AUTOCLEAN: Procéder au nettoyage automatique ou ma nuel du filtre principal (voir chapitre9.2) ► Éteindre l'aspirateur et débrancher la fiche secteur. ► Enrouler le câble de raccordement secteur. ► Vidanger la cuve de collecte. ► Ranger l'aspirateur dans un local sec et le protéger de toute utilisation non autorisée. Stocker cet appareil uniquement à l'in térieur. 10 Entretien et maintenance

AVERTISSEMENT Risques de blessures, décharge électrique ► Avant toute opération de maintenance ou d'entretien, toujours débrancher la fiche secteur de la prise de courant! ► Tous les travaux de maintenance et de ré paration nécessitant une ouverture du boî tier doivent uniquement être effectués par un atelier de service après-vente agréé. Les opérations de service après-vente et les réparations doivent uniquement être effec tuées par le fabricant ou des ateliers agréés. Utiliser uniquement des pièces détachées d'origine Festool. Informations complémentaires: www.festool.fr/services ► Nettoyer régulièrement les capteurs de ni veau[5] et vider la cuve de collecte. Respecter les consignes suivantes: – Au moins une fois par an, contrôle du sys tème d'aspiration des poussières (par ex. bon état du filtre, étanchéité de l'appareil et fonctionnement des dispositifs de con trôle) par le fabricant ou une personne for mée. – Tout ce qui ne peut pas être nettoyé doit être jeté. Pour cela, utiliser un sachet im perméable. Veiller à respecter les condi tions d'élimination prescrites. – Dans le cadre de la maintenance par l'uti lisateur, l'appareil doit être démonté, net toyé et entretenu dans la mesure où cela est possible sans mise en danger du per sonnel d'entretien ou d'autres personnes. La décontamination avant le démontage, la mise en place d'une ventilation mécani que avec filtre sur le lieu de démontage de l'appareil, le nettoyage de la zone de maintenance et le port d'un équipement de protection individuelle approprié consti tuent des mesures de précaution adaptées.

10.1 Sac filtre/ sac d'élimination des

déchets/ filtre principal ► Retirer le sac filtre[6]. ► Insérer le sac filtre[7]. ► Retirer le sac d'élimination des déchets[8]. ► Insérer le sac d'élimination des déchets[9]. ► Remplacer le filtre principal[10]. Éliminer le filtre principal usagé conformé ment aux prescriptions légales. Les références de commande des acces soires, filtres et consommables sont dis ponibles dans le catalogue Festool ou sur le site Internet "www.festool.com". 11 Accessoires Vous trouverez les références des accessoires et des filtres dans votre catalogue Festool ou à l'adresse «www.festool.com".

Pour compléter l'aspirateur, la gamme d'ac cessoires comprend les modules suivants, les quels peuvent être branchés sur la prise de l'appareil[1-2]: – SD I-CT26-48 (module prise de courant) – DL I-CT26-48 (module pneumatique) Vous trouverez de plus amples informations sur les modules à l'adresse «www.festool.com". 12 Environnement Ne pas jeter l'appareil avec les ordu res ménagères! Veiller à un recycla ge écologique des appareils, accessoires et emballages. Respecter les règlements natio naux en vigueur. Selon la directive européenne relative aux ap pareils électriques et électroniques usagés et sa transposition en droit national, les appareils électriques usagés doivent être collectés à part et recyclés de manière écologique. Des informations relatives aux points de col lecte sont disponibles sur www.festool.com/ environment. Français 33Informations relatives aux matières critiques: www.festool.fr/reach 13 Remarques générales

et les logos sont des marques déposées de Bluetooth SIG, Inc. et sont utilisés sous licence par TTS Tooltech nic SystemsAG & Co.KG et donc par Festool GmbH.

13.2 Informations relatives aux licences

Vous trouverez les informations relatives aux éventuelles licences Open Source utilisées dans le produit dans la FestoolApp* sous In formations> Licences Open Source des outils. *N'est pas disponible dans chaque pays.
