MANUALE UTENTE Cleantec CTL 26 AC FESTOOL

it: Dichiarazione di conformità UE. Dichiariamo sotto notre una responsabilità che il presente prodotto sia conforme a tutti i requisiti di rilevanza definiti dalle seguenti Direttive UE e che siano stati applicati le seguenti norme o i seguenti documenti normativi:

9.2 AUTOCLEAN - Limpieza del filtro principal (solo versiones con AUTOCLEAN)

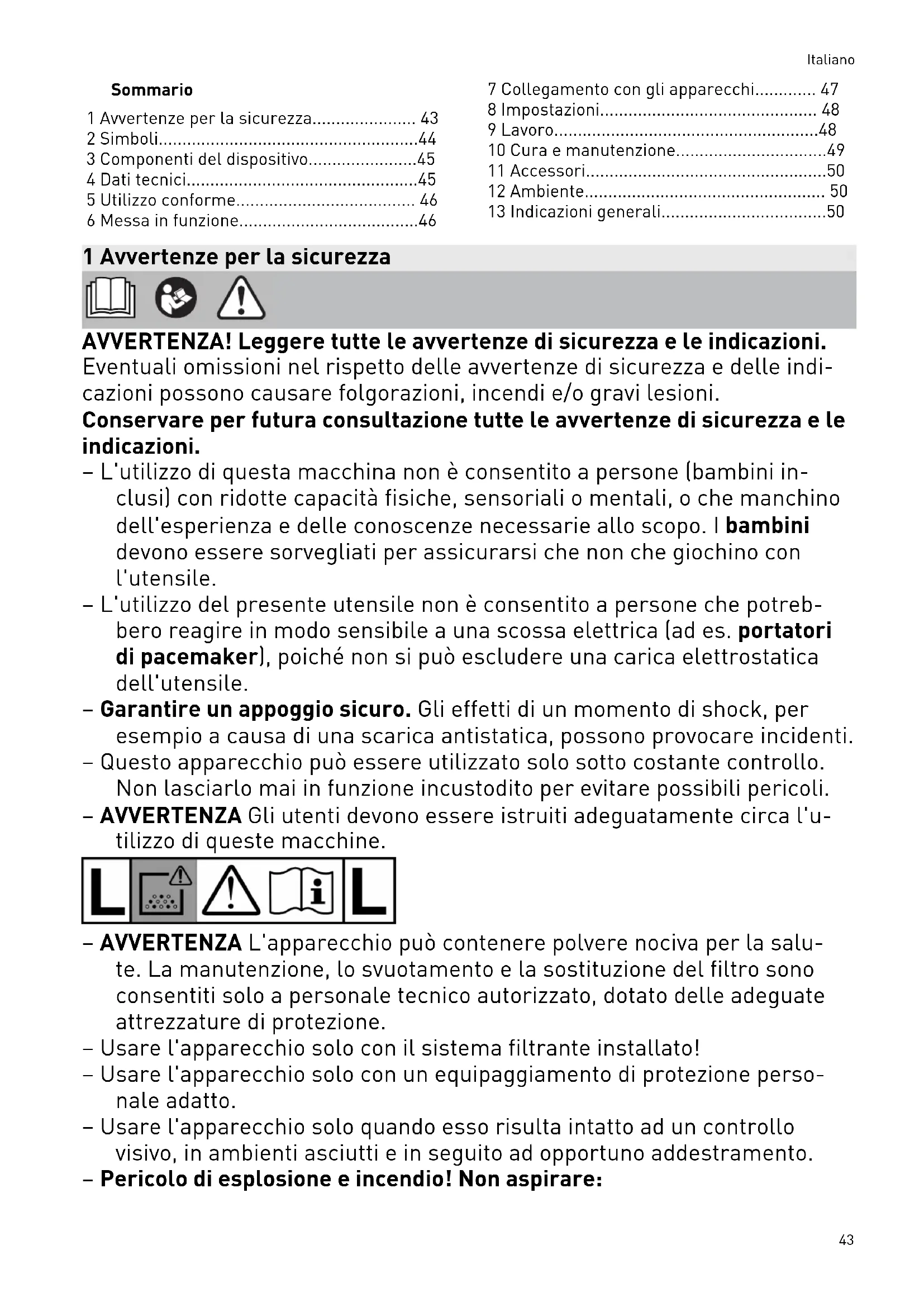

1 Avverenze per la sicurezza 43
2 Simboli. 44
3 Componenti del disposativo. 45
4 Dati tecnici. 45
5 Utilizzo conforme 46
6 Messa in funzione. 46

7 Collegamento con gli apparecchi 47
8 Impostazioni 48
9Lavoro. 48
10 Cura e manutenzione. 49
11 Accessori. 50
12 Ambiente 50
13 Indicazioni generali. 50

1 Avverenze per la sicurezza

AVVERTENZA! Leggere tutte le avventenze di sicurezza e leindicazioni.

Eventuali omissioni nel rispetto delle avvertenze di sicurezza e delleindicazioni possono causare folgorazioni, incendi e/o gravi lesioni.

Conservare per futura consulazione tutte le avventenze di sicurezza e leindicazioni.

• L'utilizzo di questa macchina non è consentito a persona (bambini inclusi) con ridotte capacità fisiche, sensoriali o mentali, o che manchino dell'esperienza e delle conoscenze necessarie allo scopo. I bambini devono essere sorvegliati per assicurarsi che non che giochino con l'utensile.
• L'utilizzo del presente utensile non è consentito a personne che potrebbero reagire in modo sensibile a una scossa elettrica (ad es. portatori di pacemaker), poiché non si può escludere una carica elettrostatica dell'utensile.
• Garantire un appoggio sicuro. Gli effetti di un momento di shock, per esempio a causa di una scarica antistatica, possono provocare incidenti.
• Questo apparecchio può essere utilizzato solo quello costante controllo. Non lasciarlo mai in funzione incustodito per evitare possibili pericoli.
• AVVERTENZA Gli utenti devono essere istruiti adeguatamente circa l'utilizzo di queste macchine.

• AVVERTENZA L'apparecchio più contenere polvere nociva per la salute. La manutenzione, lo svuotamento e la sostituzione del filtrro sono consentiti solo a personale technique autorizzato, dotato delle adeguate attrezzature di protezione.
• Usare l'apparecchio solo con ilsystema filtrante installato!
• Usare l'apparecchio solo con un equipaggiamento di protezione personale adatto.
• Usare l'apparecchio solo quando esse risulta intatto ad un controllo visivo, in ambienti asciutti e in seguito ad opportuno addestramento.
• Pericolo di esplosion e incendio! Non aspirare:

Italiano

• scintille, pezzi incandescenti o polveri calde;
• materiali infiammabili o esplosivi (p.es. magnesio, alluminio, benzina, diluente);
• materiali aggressivi (ad esempio acidi, soluzioni alcaline, solventi);

• materiali chimicamente reattivi che possano generare calore, acidi/basi, gas ecc. (ad esempio materiali reattivi bicomponenti, alluminio e acqua).

• Attenersi alle norme nazionali sulla sicurezza e alleindicazioni del produttore dei materiali.

• Avvertenza La presa sulla macchina va utilizzata solo per le finalità indicate nei manuali d'istruzioni.
• Controllare regolarmente il connettore, la presa, il cavo ed il filtrro, al fine di evitare pericoli. Qualora vi siano componenti danneggiati, farli sostituire esclusivamente da un'officina autorizzata dell'Assistenza Clienti.
• Prima di effettuare interventi di pulizia o manutenzione o sostituzione di materiale di consumo o di conversione dell'apparecchio, staccare la spina alla presa di corrente.
• ATTENZIONE Pulire regolarmente il disposativo di limitazione del livello dell'acqua e controllare che non vi siano segni di danneggiamento.
• AVVERTENZA Spagnere immediatamente l'apparecchio in caso di fuoriuscita di liquido o di schiuma.
• Utilizzare esclusivamente tubi flessibili per l'aspirazione originali Festool.
• Tenere in considerazione l'ambiente di lavoro e durante il trasporto o il lavoro con l'utensile prestare attenzione a se stessi e a terzi.

Quindi evitare ad es. il rischio di inciampare a causa di un tubo di aspirazione o un cavo di rete.

• Trasportare l'apparecchio usingo esclusivamente l'impugnatura prevista a tale scopo.
• Non sollevarla o trasportarla servendosi di un gancio di sollevamento o di un paranco.
• Tenere le pellicole d'imballaggio fuori alla portata dei bambini.

Sussiste pericolodi asfissia.

2 Simboli

Avvertenza di pericololo generico

Avvertenza sulle scariche elettriche

Leggere le istruzioni per l'uso e le avventenze di sicurezza.

Indossare dispositiivi di protezione delle vie respiratoriie.

Consiglio, avvertenza

Istruzioni per l'uso

Avvertenza! L'apparecchio più contenere polveri nocive alla salute.

Tipodi polvere L (pericolo lieve),adatto per la separazione di polveri con un valore limite di esplosione magiore di 1mg / m^3

Non smaltire tra i rifiuti domestici.

Marcatura CE di conformità

Il disposizione contiene un chip per il salvataggio dei dati. Vedi capitolo 13.3

3 Componenti del disposativo

[1-1] Bocca di aspirazione
[1-2] Presa dell'apparecchio
[1-3] Alloggiamento per tubo d'aspirazione
[1-4] Impugnatura
[1-5] SYS-Dock
[1-6] Spia di collegamento
[1-7] Tasti di collegamento

[1-8] Visualizzazione AC (solo varianti con AUTOCLEAN)
[1-9] Tasto AC (solo varianti con AUTOCLEAN)
[1-10] Visualizzazione di stato (impostazione della forza di aspirazione
[1-11] Tasti per l'impostazione della forza di aspirazione
[1-12] Tasto MAN
[1-13] Interruttore dell'apparecchio
[1-14] Ganci
[1-15] Secchio per liquidi
[1-16] Tasto di sblocco (freno)
[1-17]Freno

Le illustrazioni indicate si trovano all'inizio delle istruzioni per l'uso.

L'accessorio raffigurato o descripto più non comparire nella fornitura standard.

4 Dati tecnici

Unità mobili di aspirazione CT 26-48 EI		CT 26-48 EI AC
Assorbimento elettrico 350 - 1200 W
Valore di allacciamento max. alla presa del- l'apparecchio	UE	2400 W
	CH, DK	1100 W
	GB 230 V/ 110 V	1800 W/ 230 W
	KR	2300 W
Portata (aria) max., aspiratore/turbina 130 m³/h / 234 m³/h
Depressione massima, turbina 240 hPa
Tubo flessibile per l'aspirazione (in funzione della variente di unità mobile di aspirazione)		D27/32x3,5m-AS/CTR D36x3,5-AS/KS/B/LHS 225 D36/32x3,5m-AS/R
Lunghezza del cavo di alimentazione elettrica 7,5 m
Livello di pressione acustica secondo EN 60335-2-69/ Grado d'incer-tezza K		71 dB(A)/ 3 dB
Oscillazione mano-braccio secondo EN 60335-2-69 < 2,5 m/s²
Grado di protezione IP X4
Frequenza 2402 Mhz - 2480 Mhz
Potenza isotropica irradiata equivalente (EIRP) < 10 dBm
Capacità serbatoio CT 26 26 l
	CT 36 36 l
	CT 48 48 l
Misure (L x P x H) CT 26 587 x 372 x 539 mm
	CT 36 587 x 372 x 606 mm
	CT 48 593 x 405 x 687 mm
Peso CT 26 14,6 kg
	CT 36 15,1 kg
	CT 48 17,0 kg

5 Utilizzo conforme

Unità mobile di aspirazione idonea per

• aspirazione di polveri fino a 1mg / m^3 corrispondenti al tipo L,
• aspirazione d'acqua,
• usi industriali a sollecitazione elevata, conforme a IEC/EN 60335-2-69.

Il proprietario risponde dei danni in caso di uso non appropriato dell'attrezzo.

6 Messa in funzione

AVVERTENZA

Tensione o frequenza non amesse!

Pericolo di incidenti

• Prestare attenzione alleindicazioni riportate sulla targhetto del tipo.
• Prestare attenzione ad eventuali dispi-zioni nazionali speciali.

6.1 Prima messa in funzione

• Inserire il sacco filtrante o il sacco di raccolta [2].
  Montare l'avolgicavo [3].
• Collegare il tubo flessibile per l'aspirazione [4].

6.2 Collegamento dell'unità mobile di aspirazione

AVVERTENZA

Pericolo di lesioni a causa dell'avvio incontrolato di eletttroutensili

Prima dell'accensione, assicurarsi che l'ellettroutensile collegato sia disinserito.

AVVERTENZA

Pericolo di lesions dovute a corrente elettrica

Innestare la spina di rete in una presa collegata a terra.
Non toccare la presa dell'unità mobile di aspirazione.

i) Quando l'unità mobile di aspirazione è collegata alla presa di rete, la presa dell'unità mobile di aspirazione conduce elettricità permanente.

Collegamento dell'unità mobile d'aspirazione alla presa

L'unità mobile di aspirazione è spenta.
- Collegare il cavo di rete alla presa.
La presa dell'apparecchio [1-2] conduc elettricità.

Impostazione dell'unità mobile di aspirazione in modalità stand-by

Premere l'interruttore ON/OFF [1-13].
La presa dell'apparecchio [1-2] conduc elettricità.

i Il LED verde [1-10] indica la modalita stand-by.

Avvio automatico dell'unità mobile di aspirazione

L'unità mobile di aspirazione è in modalità stand-by.

Per avviare automaticamente l'unità mobile di aspirazione: insere l'elettroutensile collegato.

Avvio manuale dell'unità mobile di aspirazione

L'unità mobile di aspirazione è in modalità stand-by.

• Azionare il tasting MAN [1-12].

In caso di mancato utilizzo e prima delle operazioni di manutenzione e pulizia, staccare la spina di rete dell'unità mobi

le di aspirazione alla presa.

7 Collegamento con gli apparecchi

AVVERTENZA

Pericolo di lesioni, avvio inatteso dell'unità mobile d'aspirazione

• Prima di qualsi asi技巧o con l'unità mobile d'aspirazione controllare quale comando a distanza e quale utensile elettrico sono collegati con l'unità mobile d'aspirazione.
  Il dato a distanza cui si sono collegato solo al tubo flessibile per l'aspirazione.
  Un utensile elettrico a batteria deve sempre essere collegato all'unità mobile di aspirazione tramite il tubo flessibile per l'aspirazione. Dopio il lavoro, il collegamento con l'unità mobile di aspirazione deve essere staccato.

7.1 Collegamento di un eletttroutensile

AVVERTENZA

Pericolo di lesioni

• Attenersi alla potenza di allacciamento massima alla presa dell'apparecchio (vedere il capitolo Dati tecnici).
  Disinserire l'eeltroutensile.

Collegamento di un eletttroutensile azionato alla rete con l'unità mobile di aspirazione

• Collegare l'eletttroutensile alla presa del-l'apparecchio [1-2].
  L'electrontroutensile è collegato all'unità mobile di aspirazione tramite il cavo di rete.

Collegamento di un eletttroutensile a batteria con l'unità mobile di aspirazione

• Azionare il tasto di collegamento [1-7] in modalità stand-by.

L'indicatore di collegamento [1-6] lampeggia lentamente. L'unità mobile di aspirazione è pronta al collegamento per 60 secondi.

Inserire l'eeltroutensile a batteria.

L'unità mobile di aspirazione si avvia e l'ilettroutensile a batteria è collegato fino allo

spegnimento manuale dell'unità oppure al distacco della spina. In seguito è necessario accoppiare nuovamente l'apparecchio a batteria.

Collegando un nuovo eletttroutensile a batteria, il collegamento esistente fino a quel momento viene sovrascritto.

7.2 Collegamento del commando a distanza CT-F I

Collegamento del lavoro a distance e dell'unità mobile di aspirazione

Per collegare un dato a distanza a un'unità mobile di aspirazione occorre eseguire unreset del dato a distanza (vedere Reset del dato a distanza).

È possibile collegare direttamente un dato a distanza non alla corte collegato.

Un collegamento stabilito tra commando a distance e unità mobile di aspirazione per mane ancche dello spegnimento manuale dell'unità o dopo aver staccato la spina.
Nella modalità stand-by tenere premuto per 3 secondi il tasto di collegamento [1-7] situato sull'unità mobile di aspirazione.

L'indicatore di collegamento [1-6] lampeggia velocimento.

L'unità mobile di aspirazione è pronta al collegamento per 60 secondi.

Premere il tasto MAN sul dato a distanza.

Il dato a distanza resta memorizzato nell'unità mobile di aspirazione.

Accensione/spegnimento

Una volta collegato il commando a distanza con l'unità mobile di aspirazione, quest'ultima cui essere accesa e spenta con il commando a distanza.

Per accendere/spegnere, premere il tasting MAN sul dato a distanza.

Reset sul commande a distance

Il tasto Reset consente di eliminare il collegamento di un dato a distance con l'unità mobile di aspirazione.

• Tenere premuto per 10 secondi il tasto di collegamento e il tasto MAN.
  Quando il reset è completato l'indicatore LED si illumina con il colore magenta.

7.3 Festool App*

La Festool App consente di configurare l'unità mobile di aspirazione.

Italiano

• Nella modalità stand-by tenere premuto per 3 secondi il tasto di collegamento [1-7] situato sull'unità mobile di aspirazione.
  L'indicatore di collegamento [1-6] lampeggia velocemente.
  L'unità mobile di aspirazione è pronta al collegamento per 60 secondi.
  Seguire le istruzioni riportate nella Feststool App.

• Non disponibile per tutti i paesi.

8 Impostazioni

8.1 Regolazione della potenza di aspirazione

• Azionare i tasti Piò Meno [1-11] nel funzionamento in aspirazione.

8.2 Manicotto d'aspirazione

La funzione di bypass del manicotto d'aspirazione impedisce un'aspirazione delle rettificatrici e degli ugelli a pavimento su superfici lisce.

Apri

• Ruotare l'anello di regolazione sulla posizione "OPEN".

Chiudi

• Ruotare l'anello di regolazione sulla posizione "CLOSE".

8.3 Bloccaggio del freno

Lo spostamento della leva nera del freno [1-17] impedisce all'unità mobile di aspirazione di spostarsi. A tal fine, sollevare leggermente l'unità mobile di aspirazione nella parte anteriore e premere la leva nera del freno verso il basso finché non si innesta. Per rilasciare, premere il pulsante di rilascio [1-16].

8.4 Termofusible

Per proteggere l'apparecchio contro il surriscaldamento, l'interruttore termico disinserisce l'unità mobile di aspirazione prima del raggiungimento della temperatura critica. Il LED inferiore在哪 l'anomalia.

Il LED s'illumina in rosso Sovratemperatura

• Specnere l'unità mobile di aspirazione e lasciarla raffreddare.
  Riaccendere l'unità mobile di aspirazione\ dopo ca. 5 minuti.

9Lavoro

9.1 Utilizzo

Alloggiamo per tubo d'aspirazione: Concluso il lavoro, il tubo flessibile per l'aspirazione

si potrà condurre attraverso l'apertura [8-2] e系統are nel garage per tubo d'aspirazione.

Appoggio per Systainer SYS-Dock: L'apposto piano di appoggio consente di fissare un Systainer, mediante i quattro cursori o con il T-LOC [8-1].

9.2 AUTOCLEAN - Pulire ilhetto principale (solo varianti con AUTOCLEAN)

Solo in abbinamento al sacchetto per lo smaltimento (Adempimento tipo di polve

re 'L'). Non per l'aspirazione di liquidi!

Attivazione / disattivazione della pulizia automatica

In modalità stand-by premere il tasting AC [1-9] per attivare o disattivare AUTO-CLEAN.

Con la Festool App* è possibile configura- re la funzione AC.

Pulizia manuale

• Nella funzione di aspirazione premere il tasto AC [1-9].

Pulizia completa manuale

• Con il palmo della mano o mediante lo sportellino CT-VS, tappare la bocca di aspi-razione o l'ugello terminale del tubo di aspi-razione per 3 secondi.
• Tenere premuto il tasto AC [1-9] per 3 secondi.

Non pulire il filtrio principale troppo spesso in un breve periodo di tempo!

Entro 1 minuto massimo:

1x pulizia completa manuale

3x pulizia manuale

• Non disponibile per tutti i paesi.

9.3 Particularità CTL 36 E AC-LHS

Perutilizzare l'unità mobile d'aspirazione con la PLANEX:

• Usare il tubo di aspirazione antipiegatura D 36mm× 3,5m - AS
• Usare la boccola di aspirazione speciale per il collegamento del PLANEX.
• Inserire la chiusura a saracinesca CT-VS tra l'apertura di aspirazione [1-1] e il tubo di aspirazione.
• Montare il supporto per attrezzi.
• Usare solo con il sacco di raccolta!

Funzione bypass

Per lavori che necessitano di una bassa impostazione di forza di aspirazione (ad es. su superfici morbide).

Attivare la funzione bypass sul manicotto d'aspirazione speciale [1A].

9.4 Aspirazione di sostanze asciutte

PRUDENZA

Polveri nocive per la salute Lesione delle vie respiratoria

Utilizzare sempre il sacchetto per lo smal timento o il sacchetto filtrlo!

In caso di aspirazione di polveri che superano il valore limite, aspirare solo un'unica sorgente di polvere (elettroutensile o utensile pneumatico).

Prestate attenzione durante l'aspirazione delle polveri prodotte da elettroutensili in funzione: Se l'aria di scarico viene reimmessa nell'am biente, deve essere presente un sufficiente tasso di ricambio dell'aria L nell'ambiente. Al fine di rispetto i valori limite richiesti, la portata reimmessa deve essere al massimo il 50% del la portata di aria fresca (volume dell'ambiente V_R x tasso di ricambio dell'aria L w). Osservare inoltre le disposizioni nazionali.

Notabene: se il filtrop Principale è umido, si in tasa velocemente se si aspirano sostanze sec che. Per quello motivo, prima di aspirare pol veri il filtrop Principale dovrebbe essere asciuga to oppure sostituito con un filtro asciutto.

9.5 Aspirazione di liquidi e di sostanze umide

Rimuovere il sacchetto per lo smalti-.
mento o il sacchetto filtrlo!

Utilizzare un filtro per liquidi speciale (NF-CT).

L'aspirazione si interrompe automaticamente al raggiungimento del livello massimo di riem pimento.

IL LED [1-10] lampeggia con luce rossa.

Assicurarsi che dopo l'aspirazione di liquidi l'apparecchio (filtrato principale. tubo flessibile per l'aspirazione, contentatore, etc.) è sufficientemente asciutto.

PRUDENZA

Polveri nocive per la salute Lesione delle vie respiratoria

Al termine dell'aspirazione di liquidi, ri muovere il filtrlo per liquidi e sostituirlo con il filtrlo principale per materiali asciutti.

PRUDENZA

Fuoriuscita di schiuma e di liquidi

• Spegnere immediatamente l'utensile e svuotarlo.

9.6 Dopo il lavoro

Solo varianti con AUTOCLEAN: Pulire il fil tro principale in modalità automatica o manuale (vedere capitolo 9.2)
- Spegnere l'unità mobile di aspirazione e staccare la spina.
Avvolgere il cavo di alimentazione elettrica.
Svuotare il secchio per liquidi.
Sistemare l'unità mobile di aspirazione in un ambiente asciutto precluso all'acceso di persona non autorizzate.

Questo appearecchio delve essere conservato solo in ambienti interni.

10 Cura e manutenzione

AVVERTENZA

Pericolo di lesioni e di folgorazione

• Prima di qualsiasi intervento di manutenzione e cura, estrarre sempre il connettore di alimentazione alla presa elettrica.
• Qualsiasi intervento di manutenzione e ri parazione che richieda l'apertura del corpo andra effettuato esclusivamente da un'officina autorizzata dell'Assistenza Clienti.

I servizi di assistenza clienti e riparazione sono essere forniti esclusivamente dal costrutlore o da officine di assistenza. Utilizzare solo ricambi originali di Festool.

Ulteriori informazioni: www.festool.it/servizio

▶ Pulire regolarmente i sensori di livello [5] esvuotare il secchio per liquidi.

Attenersi alle seguenti avvertenze:

• Almeno una volta all'anno andrè effettuata una verifica tecnia delle polveri, a cura del costruttore o di personale qualificato (ad es. per accertare eventuali danni al fil tro, la tenuta dell'apparecchio ed il corret to funzionamento delle apparecchiature di controllo).
• Cio che non è possibile pulire, va smaltito.
  A tale scopo, utilizzare sacchi impermeabili. Attenersi alle disposizioni vigenti in materia di smaltimento!
• Per effettuarne la manutenzione, l'utente dovrà smontare l'apparecchio, pulirlo e procedere alla manutenzione, laddove pos

sibileenza pericoli per il personale di manutenzione o per altre personne. Fra le misure precauzionali da rispetto: decontaminazione prima dello smontaggio, provedere ad una ventilazione filtrata nel punto in cui l'apparecchio viene smontato, pulire l'area di manutenzione e fornire idoneo equipaggiamento protettivo individuale.

10.1 Sacco filtrante/ Sacco di raccolta /Filtro principale

Rimuovere il sacco filtrante [6].
Inserire il sacco filtrante [7].
Rimuovere il sacco di raccolta [8].
Inserire il sacco di raccolta [9].
Sostituire il filtropro Principale [10].

Smaltire il filtro principale usato in conformità alle disposizioni vigenti in materia.

i I numero di ordinazione per gli accessori, i filtri e i materiali di servizio sono reperibili nel catalogo Festool o in Internet al site www.festool.com.

11 Accessori

I numero d'ordine per accessori e utensili sono riportati nel catalogo Festool, oppure in Internet, all'indirizzo "www.festool.com".

11.1 Moduli

Per ampliare l'unità mobile di aspirazione, nel programma di accessori sono disponibili i seguenti moduli, che possono essere collegati alla presa dell'elettrodomestico [1-2]:

• SD I-CT26-48 (modulo prese)
• DL I-CT26-48 (modulo pneumatico)

Ulteriori informazioni sui moduli sono disponibili in internet in "www.festool.com".

12 Ambiente

Non gettare l'utensile fra i rifiuti domestici! Avviare utensili, accessori ed imballaggi ad un riciclo rispetto dell'am

biente. Attenersi alle disposizioni di legge nazionali in vigore.

In conformità alla direttiva europea sui rifiuti di apparecchiature elettriche ed elettroniche e alla relatività applicazione nelle legislazioni nazionali, gli apparecchi elettrici usati devono essere raccolti separatamente e riciclati nel rispetto dell'ambiente.

Le informazioni sui punti di raccolta sono disponibili su www.festool.com/environment.

Informazioni sulle sostanze critiche:

www.festool.it/reach

13 Indicazioni generali

13.1 Bluetooth®

Il marchio denominativo Bluetooth® e i loghi sono marchi registrati di Bluetooth SIG, Inc. e vengono utilizzati da TTS Tooltechnic Systems AG & Co. KG e quindi da Festool su licenza.

13.2 Informazioni sulle licenze

Le informazioni sulle licenze open source utilizzate nel prodotto sono disponibili nella Feststool App* all'indirizzo Informazioni > Licenza open source degli utensili.

• Non disponibile per tutti i paesi.

13.3 Informazioni sulla protezione dei dati

L'elettROUTENSILE contiene un chip per il salvataggio automatico dei dati della macchina e di funzionamento. I dati salvati non contengono risferimenti personali diretti.

I dati sono leggibili perché contatto mediano speciali dispositivi e vengono utilizzati da Festool escludivamente per la diagnostica errori, per consentire interventi di garanzia e di riparazione o per migliorare la qualità dell'elettroutensile e/o svilupparlo ulteriormente. Non è previsto alcun altro utilizzo dei dati, perché ed esplicita autorizzazione da parte del Cliente.

Inhoudsopgave

• Inte tillganglig alla lander.

• Inte tillganglig alla lander.

13.3 Information om datakydd

Advarsel om generel fare

3x manuell rengjoring
