GEBRUIKSAANWIJZING K 3 Home T 150 Kärcher

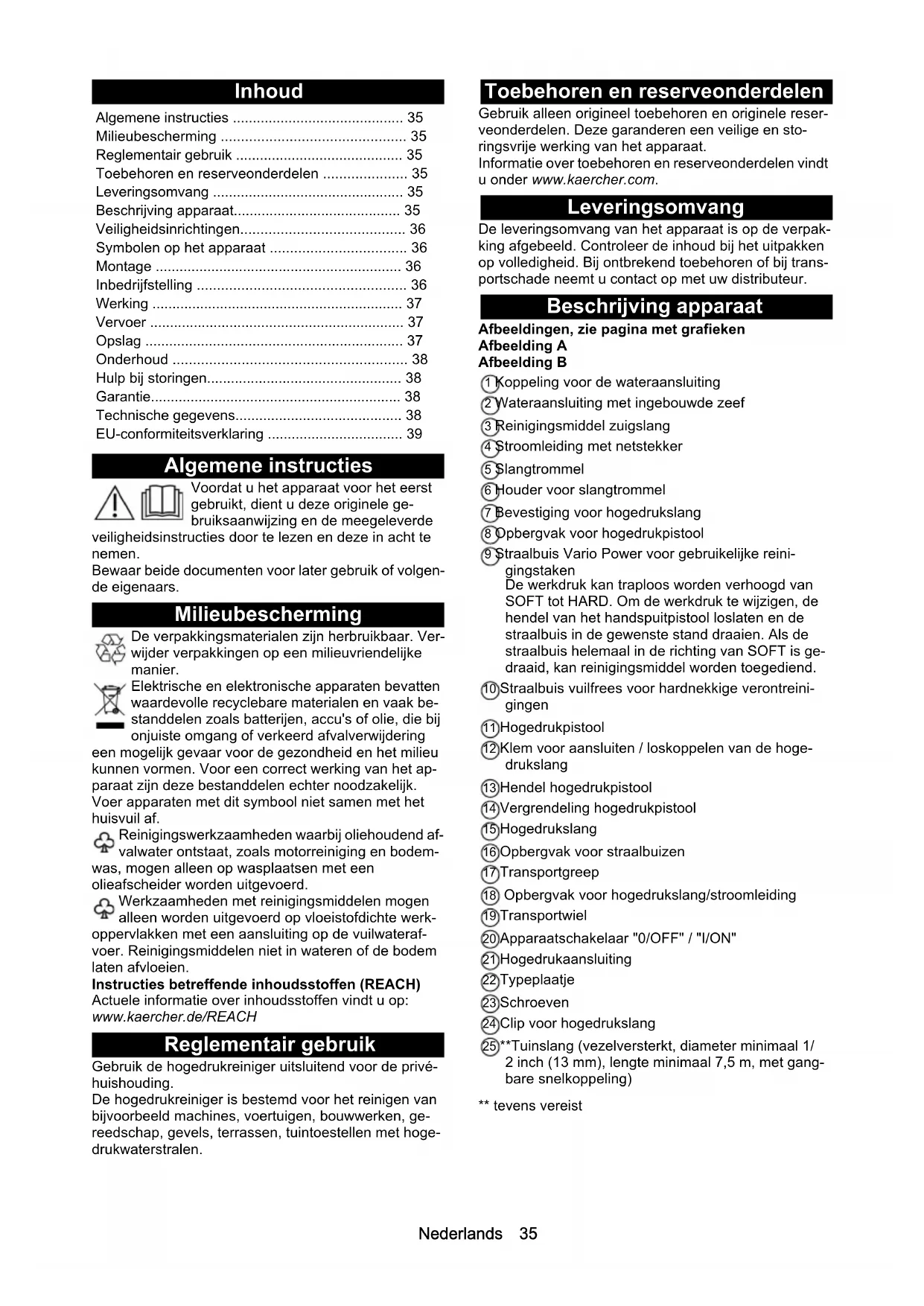

• dB(A) 90 90 K 3 Premium K 3Nederlands 35 Inhoud Algemene instructies Voordat u het apparaat voor het eerst gebruikt, dient u deze originele ge- bruiksaanwijzing en de meegeleverde veiligheidsinstructies door te lezen en deze in acht te nemen. Bewaar beide documenten voor later gebruik of volgen- de eigenaars. Milieubescherming De verpakkingsmaterialen zijn herbruikbaar. Ver- wijder verpakkingen op een milieuvriendelijke manier. Elektrische en elektronische apparaten bevatten waardevolle recyclebare materialen en vaak be- standdelen zoals batterijen, accu's of olie, die bij onjuiste omgang of verkeerd afvalverwijdering een mogelijk gevaar voor de gezondheid en het milieu kunnen vormen. Voor een correct werking van het ap- paraat zijn deze bestanddelen echter noodzakelijk. Voer apparaten met dit symbool niet samen met het huisvuil af. Reinigingswerkzaamheden waarbij oliehoudend af- valwater ontstaat, zoals motorreiniging en bodem- was, mogen alleen op wasplaatsen met een olieafscheider worden uitgevoerd. Werkzaamheden met reinigingsmiddelen mogen alleen worden uitgevoerd op vloeistofdichte werk- oppervlakken met een aansluiting op de vuilwateraf- voer. Reinigingsmiddelen niet in wateren of de bodem laten afvloeien. Instructies betreffende inhoudsstoffen (REACH) Actuele informatie over inhoudsstoffen vindt u op: www.kaercher.de/REACH Reglementair gebruik Gebruik de hogedrukreiniger uitsluitend voor de privé- huishouding. De hogedrukreiniger is bestemd voor het reinigen van bijvoorbeeld machines, voertuigen, bouwwerken, ge- reedschap, gevels, terrassen, tuintoestellen met hoge- drukwaterstralen. Toebehoren en reserveonderdelen Gebruik alleen origineel toebehoren en originele reser- veonderdelen. Deze garanderen een veilige en sto- ringsvrije werking van het apparaat. Informatie over toebehoren en reserveonderdelen vindt u onder www.kaercher.com. Leveringsomvang De leveringsomvang van het apparaat is op de verpak- king afgebeeld. Controleer de inhoud bij het uitpakken op volledigheid. Bij ontbrekend toebehoren of bij trans- portschade neemt u contact op met uw distributeur. Beschrijving apparaat Afbeeldingen, zie pagina met grafieken Afbeelding A Afbeelding B 1 Koppeling voor de wateraansluiting 2 Wateraansluiting met ingebouwde zeef 3 Reinigingsmiddel zuigslang 4 Stroomleiding met netstekker 5 Slangtrommel 6 Houder voor slangtrommel 7 Bevestiging voor hogedrukslang 8 Opbergvak voor hogedrukpistool 9 Straalbuis Vario Power voor gebruikelijke reini- gingstaken De werkdruk kan traploos worden verhoogd van SOFT tot HARD. Om de werkdruk te wijzigen, de hendel van het handspuitpistool loslaten en de straalbuis in de gewenste stand draaien. Als de straalbuis helemaal in de richting van SOFT is ge- draaid, kan reinigingsmiddel worden toegediend. 10 Straalbuis vuilfrees voor hardnekkige verontreini- gingen 11 Hogedrukpistool 12 Klem voor aansluiten / loskoppelen van de hoge- drukslang 13 Hendel hogedrukpistool 14 Vergrendeling hogedrukpistool 15 Hogedrukslang 16 Opbergvak voor straalbuizen 17 Transportgreep 18 Opbergvak voor hogedrukslang/stroomleiding 19 Transportwiel 20 Apparaatschakelaar "0/OFF" / "I/ON" 21 Hogedrukaansluiting 22 Typeplaatje 23 Schroeven 24 Clip voor hogedrukslang 25 **Tuinslang (vezelversterkt, diameter minimaal 1/ 2 inch (13 mm), lengte minimaal 7,5 m, met gang- bare snelkoppeling) ** tevens vereist Algemene instructies p. 35
• Milieubescherming p. 35
• Reglementair gebruik p. 35
• Toebehoren en reserveonderdelen p. 35
• Leveringsomvang p. 35
• Beschrijving apparaat p. 35
• Veiligheidsinrichtingen p. 36
• Symbolen op het apparaat p. 36
• Montage p. 36
• Inbedrijfstelling p. 36
• Werking p. 37
• Vervoer p. 37
• Opslag p. 37
• Onderhoud p. 38
• Hulp bij storingen p. 38
• Garantie p. 38
• Technische gegevens p. 38
• EU-conformiteitsverklaring Nederlands Veiligheidsinrichtingen 몇 VOORZICHTIG Ontbrekende of gewijzigde veiligheidsinrichtingen! Veiligheidsinrichtingen zijn er voor uw veiligheid. Veiligheidsinrichtingen mogen niet worden omzeild, verwijderd of buiten werking worden gesteld. Apparaatschakelaar De apparaatschakelaar verhindert dat het apparaat per ongeluk in werking wordt gesteld. Vergrendeling hogedrukpistool De vergrendeling blokkeert de hendel van het hoge- drukpistool en voorkomt dat het apparaat onbedoeld wordt gestart. Automatische stopfunctie Als de hendel op het hogedrukpistool wordt losgelaten, schakelt de drukschakelaar de pomp uit en stopt de ho- gedrukstraal. Als de hendel wordt indrukt, wordt de pomp weer ingeschakeld. Symbolen op het apparaat Montage Afbeeldingen, zie pagina met grafieken. Vóór de inbedrijfstelling de los meegeleverde onderde- len op het apparaat monteren. De meegeleverde schroeven en de bijbehorende schroevendraaier klaarleggen. Wielen monteren p. 3936

1. De wielen in het apparaat vastklikken.

Afbeelding C Transportgreep monteren

1. De transportgreep aanbrengen.

2. De transportgreep met 4 schroeven bevestigen.

Afbeelding D Opbergvak voor hogedrukpistool monteren

1. Het opbergvak voor het hogedrukpistool in de opna-

me op het apparaat schuiven.

2. Het opbergvak in de eindpositie vasthouden en met

een schroef vastzetten. Afbeelding E Opbergvak voor straalbuizen monteren

1. Het opbergvak voor de straalbuizen in de opname

op het apparaat schuiven.

2. Het opbergvak in de eindpositie vasthouden en met

een schroef vastzetten. Afbeelding F Opbergvak voor hogedrukslang / stroomleiding monteren Apparaten zonder slangtrommel

1. Het opbergvak voor de hogedrukslang/stroomlei-

ding van buitenaf in de opname op de transport- greep schuiven.

2. Het opbergvak in de eindpositie vasthouden en met

een schroef vastzetten. Afbeelding G Hogedrukslangtrommel monteren Apparaten met slangtrommel

1. De houder voor de slangtrommel aanbrengen.

2. De houder met 2 schroeven bevestigen.

3. De slangtrommel aanbrengen.

De slangtrommel klikt vast. Afbeelding I Koppeling voor de wateraansluiting monteren

1. De koppeling voor de wateraansluiting op de wa-

teraansluiting van het apparaat schroeven. Afbeelding J Inbedrijfstelling

1. Het apparaat op een vlakke ondergrond zetten.

2. De hogedrukslang afwikkelen en eventuele lussen

en verdraaiingen losmaken. Instructie Apparaten met slangtrommel: Tijdens gebruik moet de hogedrukslang volledig worden afgewikkeld uit de slangtrommel.

3. De hogedrukslang op het apparaat aansluiten.

a De klem op de koppeling omhoog trekken. b De hogedrukslang in de koppeling steken. c De klem op de koppeling omlaag drukken. Afbeelding K

4. De hogedrukslang op het hogedrukpistool aanslui-

ten. a De klem indrukken. b De klem eruit trekken. c De hogedrukslang plaatsen. d De klem indrukken tot deze vastklikt. Afbeelding L

5. Controleren of de verbinding goed vastzit door aan

de hogedrukslang te trekken.

6. De netstekker in een stopcontact steken.

Watertoevoer Aansluitwaarden, zie typeplaatje of hoofdstuk Techni- sche gegevens. Voorschriften van het waterbedrijf in acht nemen. LET OP Schade door verontreinigd water Verontreinigingen in het water kunnen beschadigingen aan de pomp en het toebehoren veroorzaken. Ter bescherming adviseert KÄRCHER het KÄRCHER- waterfilter (bijzondere toebehoren, bestelnummer 4.730-059) te gebruiken. Aansluiting op de waterleiding LET OP Slangkoppeling met aquastop op de wateraanslui- ting van het apparaat Beschadiging van de pomp Gebruik nooit een slangkoppeling met aquastop op de wateraansluiting van het apparaat. U kunt een aquastop-koppeling op de waterkraan ge- bruiken.

1. De tuinslang op de koppeling voor de wateraanslui-

2. De tuinslang op de waterleiding aansluiten.

De hogedrukstraal niet op personen, dieren, actieve elektrische uitrusting of het apparaat zelf richten. Het apparaat tegen vorst beschermen. Het apparaat mag niet direct op het openba- re drinkwaternet worden aangesloten.Nederlands 37 Werking LET OP Droogloop van de pomp Beschadiging van het apparaat Als het apparaat binnen 2 minuten geen druk opbouwt, schakelt u het apparaat uit en gaat u te werk volgens de instructies in het hoofdstuk Hulp bij storingen. Werking met hoge druk LET OP Beschadiging van gelakte of gevoelige oppervlak- ken Oppervlakken raken beschadigd bij een te kleine straal- afstand of door de keuze van een ongeschikte straal- buis. Houd bij de reiniging van gelakte oppervlakken een straalafstand van minstens 30 cm aan. Reinig autobanden, lak of gevoelige oppervlakken zoals hout niet met de vuilfrees.

1. Een straalbuis in het hogedrukpistool steken en

vastzetten door 90° te draaien. Afbeelding N

2. Het apparaat inschakelen ("I/ON").

3. De hendel van het hogedrukpistool ontgrendelen.

4. De hendel van het hogedrukpistool indrukken.

Het apparaat wordt ingeschakeld. Werking met reinigingsmiddel GEVAAR Niet in acht nemen van het veiligheidsgegevens- blad Ernstige gezondheidsschade door ondeskundig ge- bruik van het reinigingsmiddel. Neem het veiligheidsgegevensblad van de fabrikant van het reinigingsmiddel in acht, met name de instruc- ties over de persoonlijke veiligheidsuitrusting. Instructie KÄRCHER-reinigingsmiddelen garanderen een sto- ringsvrij gebruik. Vraag om advies of bestel onze cata- logus of de informatiebladen bij onze reinigingsmiddelen. Instructie Het reinigingsmiddel kan alleen bij lage druk worden bij- gevuld.

1. De zuigslang voor reinigingsmiddelen in gewenste

lengte uit de behuizing trekken. Afbeelding O

2. De zuigslang voor reinigingsmiddelen in een reser-

voir met reinigingsmiddeloplossing hangen.

3. De straalbuis Vario Power gebruiken.

4. De straalbuis helemaal naar "SOFT" draaien.

Tijdens de werking wordt de reinigingsmiddeloplos- sing aan de waterstraal toegevoegd. Aanbevolen reinigingsmethode

1. Het reinigingsmiddel spaarzaam op het droge op-

pervlak sproeien en laten inwerken (niet laten op- drogen).

2. Het losgeweekte vuil met de hogedrukstraal weg-

spoelen. Na gebruik met reinigingsmiddel

1. Het apparaat ca. 30 seconden lang met helder wa-

ter spoelen. Werking onderbreken

1. De hendel van het hogedrukpistool loslaten.

Als de hendel wordt losgelaten, wordt het apparaat uitgeschakeld. De hoge druk in het systeem blijft be- houden.

2. De hendel van het hogedrukpistool vergrendelen.

3. Bij werkonderbrekingen van meer dan 5 minuten het

apparaat uitschakelen "0/OFF". Werking beëindigen 몇 VOORZICHTIG Druk in het systeem Letsel door water dat ongecontroleerd onder hoge druk uittreedt Koppel de hogedrukslang alleen los van het hogedruk- pistool of het apparaat als het systeem drukloos is.

1. De hendel van het hogedrukpistool loslaten.

2. De waterkraan sluiten.

3. De hendel van het hogedrukpistool 30 seconden

lang indrukken. De resterende druk in het systeem wordt vermin- derd.

4. De hendel van het hogedrukpistool loslaten.

5. De hendel van het hogedrukpistool vergrendelen.

6. Het apparaat loskoppelen van de watertoevoer.

7. Het apparaat uitschakelen "0/OFF".

8. De netstekker uit het stopcontact trekken.

Vervoer 몇 VOORZICHTIG Niet in acht nemen van het gewicht Gevaar voor letsel en beschadiging Houd bij het vervoer rekening met het gewicht van het apparaat. Apparaat trekken

1. Het apparaat aan de transportgreep trekken.

Apparaat in voertuig vervoeren

1. Het apparaat borgen tegen wegglijden en kantelen.

Opslag 몇 VOORZICHTIG Niet in acht nemen van het gewicht Gevaar voor letsel en beschadiging Houd bij de opslag rekening met het gewicht van het ap- paraat. Apparaat opbergen

1. Het apparaat op een vlakke ondergrond neerzetten.

2. De hogedrukslang van het hogedrukpistool loskop-

3. De straalbuis loskoppelen van het hogedrukpistool.

4. Beide straalbuizen en het hogedrukpistool opber-

gen in de daarvoor bestemde opbergvakken.

5. De hogedrukslang van het apparaat loskoppelen.

6. De hogedrukslang opbergen.

Apparaten zonder slangtrommel De hogedrukslang op het apparaat opbergen. Apparaten met slangtrommel a Een uiteinde van de hogedrukslang in de opening aan de voorkant van de slangtrommel steken. b Aan de krukhendel draaien om de hogedrukslang op te wikkelen. c De hogedrukslang met de andere hand begelei- den. Afbeelding Q38 Nederlands d Gebruik de clip van hogedrukslang om de opge- rolde hogedrukslang aan de slangtrommel te be- vestigen. Afbeelding R

7. De stroomleiding op het apparaat opbergen.

Vóór langere opslag de aanvullende instructies in acht nemen, zie hoofdstuk Onderhoud. Vorstbescherming LET OP Vorstgevaar Apparaten die niet volledig leeg zijn, kunnen bescha- digd raken door vorst. Maak het apparaat en het toebehoren volledig leeg. Bescherm het apparaat tegen vorst. Aan de volgende voorwaarden moet zijn voldaan: ● Het apparaat is losgekoppeld van de watertoevoer. ● De hogedrukslang is verwijderd.

1. Het apparaat inschakelen "I/ON".

2. Maximaal 1 minuut wachten tot er geen water meer

uit de hogedrukaansluiting komt.

3. Het apparaat uitschakelen.

4. Het apparaat met het complete toebehoren in een

vorstveilige ruimte opbergen. Onderhoud GEVAAR Gevaar voor elektrische schokken Letsel door aanraken van stroomvoerende onderdelen Schakel het apparaat uit. Trek de netstekker eruit. Het apparaat is onderhoudsvrij, d.w.z. dat u geen regel- matige onderhoudswerkzaamheden hoeft uit te voeren. Zeef in de wateraansluiting reinigen LET OP Beschadigde zeef in de wateraansluiting Beschadiging van het apparaat door verontreinigd water Voordat u de zeef in de wateraansluiting plaatst, moet deze worden gecontroleerd op beschadigingen. Indien nodig, de zeef in de wateraansluiting reinigen.

1. De koppeling van de wateraansluiting verwijderen.

2. De zeef eruit trekken.

3. De zeef onder stromend water reinigen.

4. De zeef in de wateraansluiting plaatsen.

Reinigingsmiddelfilter reinigen Reinig het reinigingsmiddelfilter voordat het voor lange- re tijd wordt opgeslagen.

1. Het filter van de zuigslang voor het reinigingsmiddel

2. Het filter onder stromend water reinigen.

Afbeelding T Hulp bij storingen Storingen hebben vaak oorzaken die eenvoudig met be- hulp van het volgende overzicht kunnen worden verhol- pen. Neem bij twijfel of storingen die hier niet worden vermeld contact op met de erkende klantenservice. GEVAAR Gevaar voor elektrische schokken Letsel door aanraken van stroomvoerende onderdelen Schakel het apparaat uit. Trek de netstekker eruit. Apparaat draait niet

1. De hendel van het hogedrukpistool indrukken.

Het apparaat wordt ingeschakeld.

2. Controleren of de aangegeven spanning op het ty-

peplaatje overeenkomt met de spanning van de stroombron.

3. De stroomleiding op beschadiging controleren.

Het apparaat bereikt niet de vereiste druk De watertoevoer is te laag.

1. De waterkraan volledig opendraaien.

2. Controleren of het volume van de watertoevoer vol-

De zeef in de wateraansluiting is verontreinigd.

1. De zeef in de wateraansluiting met een platte tang

2. De zeef onder stromend water reinigen.

Afbeelding S Er zit lucht in het apparaat.

1. Ontlucht het apparaat:

a Het apparaat zonder aangesloten straalbuis maximaal 2 minuten inschakelen. b Het hogedrukpistool indrukken en wachten tot het water zonder bellen uit het hogedrukpistool komt. c De straalbuis aansluiten. Sterke drukschommelingen

1. De hogedruksproeier reinigen:

a Verontreinigingen uit het sproeiergat met een naald verwijderen. b De hogedruksproeier van voren met water spoe- len.

2. De watertoevoerhoeveelheid controleren.

1. Geringe lekkage van het apparaat ligt aan de con-

structie en is normaal. Neem contact op met de ver- antwoordelijke klantenservice wanneer het apparaat sterke lekkage vertoont. Reinigingsmiddel wordt niet aangezogen

1. De straalbuis Vario Power gebruiken en helemaal in

de richting "SOFT" draaien.

2. Het filter aan de zuigslang voor reinigingsmiddel rei-

3. De zuigslang voor reinigingsmiddel op knikplaatsen

dB(A) 74 74 Onzekerheid K
