GEBRUIKSAANWIJZING PKLLP 360 B2 PARKSIDE

Bedienings- en veiligheidsinstrumenties

PL

AKUMULATOROWY LASER KRZYÖWY 4 V

Gebruktewaarschuwingen en

symbolen 49
Inleiding. 50
Beoogd gebruik.. 50
Leveringsomvang. 50
Onderdelenbeschrijving. 51
Technische gegevens. 51
Veiligheidstips 52
Veiligheidstips voor batterijen/accu's . 53
Voor het eerste gebruik . 54
Bediening. 54
Accu opladen. 54
In-/uitschakelen. 55
De horizontale en verticale laserlijn gebruiken . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
Werken met automatische waterpas . 55
Werken zonder automatisch waterpassen. 56
Werken met het statief. 56
Statief instellen. 57
Schoonmaken en onderhoud . 58
Opbergen. 58
Probleemoplossing. 58
Afvoer. 59
Garantie . 60

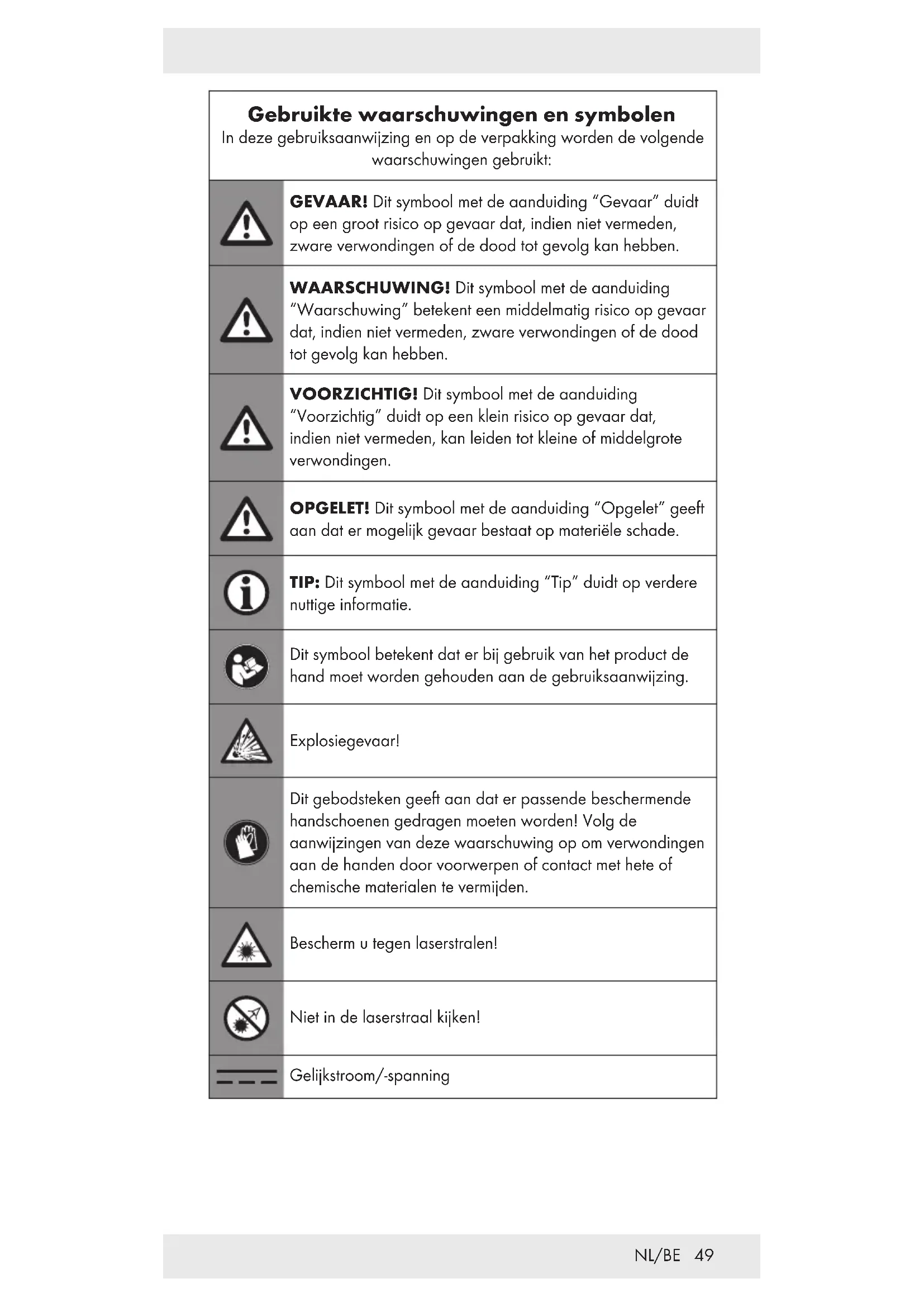

Gebrukke waarschuwingen en symbolen In deze gewbruiksaanwijzing en op de verpakking worden de volgende waarschuwingen gebruikt:
!	GEVAAR! Dit symbool met de aanduiding "Gevaar" duidt op een groot risico op gevaar dat, indien Niet vermeden, zware verwondingen of de dood tot gevolg kan hebben.
!	WAARSCHUWING! Dit symbool met de aanduiding "Waarschuwing" betekent een middelmatig risico op gevaar dat, indien Niet vermeden, zware verwondingen of de dood tot gevolg kan hebben.
!	VOORZICTIG! Dit symbool met de aanduiding "Voorzichtig" duidt op een klein risico op gevaar dat, indien Niet vermeden, kan leiden tot keine of middelgrote verwondingen.
!	OPGELET! Dit symbool met de aanduiding "Opgelet" geeft aan dat er möglichk gevaar bestaat op materièle schade.
i	TIP: Dit symbool met de aanduiding "Tip" duidt op verdere nuttige informatie.
	Dit symbool betekent dat er bij gebruik van het product de hand要去 worden gehouden aan de gebruiksaanwijzing.
	Explosiegevaar!
	Dit gebodsteken geeft aan dat er passende beschemende hand Schoenen gedragen要去en worden! Volg de aanwijzingen van deze waarschuwing op om verwondenen aan de handen door voorwerpen of contact met hete of chemische materialen te vermienden.
	Beschem u tegen laserstralen!
	Niet in de laserstraal kijken!
---	Gelijkstroom/-spanning
USB-aansluiting
Alleen in droge binnenruimtes gebruiken.
Het CE-teken bevestigt dat het product voldoet aan de betreffende EU-richtlijnen.

ACCU-KRUISLIJNLASER 4 V

Inleiding

Hartelijk gefeliciteerd met de aankoop van uw nieuwe product. U heeft voor een hoogwaardig product gekozen. De gebruiksaanwijzing is een deel van het product. Deze bevat belangrijke aanwijzingen voor verilgheid, gebruik en verwijdering. Maakt U zich voor de ingebruikname van het product met alle bedienings- en verilgheidsvoorschriften vertrouwd. Gebruik het product alleen zoals beschreiben en voor de aangegeven toepassingsgebieden. Overhandig alle documenten bij doorgifte van het product aan derden.

Beoogd gebruik

Dit product is geschikt voor het projecteren van horizontale en verticale lijnen. De beiden laserlijnen können zowel apart als tezamen gebruikt worden.

Gebruik dit product Niet voor andere doeleinden.

Dit product is alleen bestemd voor gebruik binnenshuis.

Het product isuitsluitend bestemd voor gebruik in privéhuishoudens en Niet voor commerciele doeleinden.

De fabrikant aanvaardt geen aansprakelijkheid voor schade als gevolg van oneskundig gebruik.

Leveringsomvang

Controleer na het uitpakken van het product of de levering volledig is en of alle onderdelen in goede staat verkeren. Verwijder voor gebruik al het verpakkingsmateriaal.

Neem contact op met de klantenservice als er onderdelen ontbreken of beschadigd zich.

1x Accu-kruislijnlaser
1x Statief
1x USB-C-opleadkabel
1x Gebruksaanwijzing

Onderdelenbeschrijving

Vouw voor het lezen de uitklapbare bladzijde met de tekeningen UIT.
Maak u vertrouwd met alle functies van het product.

(Afb.A)

1 360^ -Laser
2 Magneten
3 Oplaadbus
4 Vleugelschroef
Greepschroef
6Hendel
7 Statiefpoten
8 Klapsluitingen
9 Vastzetring
10 Zwengel

(Afb. B)

21 Binnenschroefdraad

Vastzetring
12 Stelschroef
[13] Waterpas
14 Waterpas-schuifschakelaar
15 Laadcontrollamp
16 Aan-/uit-toets
17 Waterpas-indicatielamp
18 Vertical laser
19 Statiefplateau
20 USB-C-ocplaadkabel

22 Statiefschroef

Technische gegevens

Gewicht (zonder statief): ca. 440 g

Werkspanning U_max : 4 V

一

Nominate capacitit: 2,6 Ah

Loadspanning U_IN : 5 V

一

Loadstroom: 1,7 A

Zelfbereik waterpas: ± 3°

Nauwkeurigheid waterpas: ± 0,4mm / m

Golfänge laserlicht: 510-530 nm

Laserklasse: 2

Waterpaste:

ca. 4 seconden

• Het werkbereik kan door omgevingsomstandigheden (bijv. sterklicht) beperkt worden.

Veiligheidstips

MAAK UZELF, VOORDAT U HET PRODUCT VOOR HET EERST GEBRUIKT, VERTROUWD MET ALLE VEILIGHEIDS- EN BEDIENINGSAANWIJZINGEN! ALS U DIT PRODUCT AAN IEMAND ANDERS DOORGEEFT, GEEF DAN OOK ALLE DOCUMENTATIE MEE!

In geval van schade als gevolg van het Niet naleven van deze gebruiksaanwijzing vervalt uw aanspraak op garantie!

Wij aanvaarden geen aansprakelijkheid voor gevolgschade! Er worden geen aansprakelijkheid aanvaard voor materiaanse schade of persoonlijk letsel, die ontstaan als gevolg van ondeskundig gebruik of het Niet opvolgen van de veiligheidsaanwijzingen!

Kinderen en Personen met beperkingen

WAARSCHUWING! LEVENSGEVAIREN KANS OP ONGEVALLEN VOORPEUTERS EN KINDEREN!

Laat kinderen nooit zonder toezicht
achter met het verpakkingsmaterialial.
Het verpakkingsmaterialial vormt een
verstikkingsgevaar.

Kinderen onderschatten vaak de.daaraan verbonden gevaren. Houd kinderen altijd uit de buurt van verpakkingsmaterialial.

Het product mag alleen door volwassenen worden gebruikt. Kinderenjonger dan 16aar mogen het product alleen gebruiken als ze onder toezicht staan.

Houd kinderen steeds uit de buurt van het product.

Algemene instructies

Houd de hand aan de specificaties in deze gebruiksaanwijzing aangaande bediening, schoonmaken, opslag en verwijdering.
- Controller het product voor ieder gebruik. Laat een beschadigd product repareren. Gebruik het product nooit als het is beschadigd.
Schakel het product uit als het nicht gebrukt wordt. Laat het product nooit zonder toezicht.
Houd het product uit de buurt van medische apparatuur, magnetische gegevensdragers en apparaten die gevoelig zijn voor magnetische velden.

Werken met een laser

OPGELET! Laserstraling - Niet in de straal kijken! Laserklasse 2.

Laserstralen nicht op Personen richten.
- Specificaties en waarschuwingen vindt u op de boven- en onderkant van het product.

Veiligheidstips voor batterijen/accu's

LEVENSGEVAAR! Houd batterijen/accu's buiten het bereik van kinderen. Neem in geval van inslikken direct contact op met een arts!

EXPLOSIEGEVAAR! Laad Niet-oplaadbare batterijen nooit opnieuw op. Sluit batterijen/accu's nooit kort en/of open ze Niet. Oververhitting, brandgevaar of openbarsten kan het geolg+zijn.

Stel batterijen/accu's nooit bloat aan welke mechanische druk dan ook.

Kans oplekken van de batterijen/accu's

Vermijd extreme omstandigheden en temperaturen, die op batterijen/ accu's kuren inwerken zoals bijvoorbeeld verwarmingselementen/ direct zonlicht.

■ Als batterijen/accu's lekken, vermijd dan dat de huid, ogen of slijmvliezen in contact komen met de chemicaliën! Als dat toch gebeurt, spoel dan dieplaatsen direct af met schoon water en neem contact op met een arts!

DRAAG VEILIGHEIDSHANDSCHOENEN! Lekkende of beschadigde batterijen/accu's hunnen bij contact met de huid bijtende wonden veroorzaken. Draag waarom in een dergelijk geval geschikte veiligheidshandschoenen.

In dit product is een accu ingebouwd die Niet door de gebruiker verrangen kan worden. Om bevaren te vermijden mag verwijdering of verwanging van de accu alleen worden uitgevoerd door de fabrikant of zich klantendienst of een vergelijkbaar gekwalificeerd persoon. Bij verwijdering van dit product要去 erop gewezen worden dat er in het product een accu zit.

Voor het eerste gebruik

• Verwijder het verpakkingsmateriaal. Controller of alle onderdelen aanwezig়n.

Laad het product op (zie "Accu opladen").

Bediening

Accu opladen

① TIP: De accu kan nicht worden verrangen. Neem bij problemen met de accu contact op met het servicecentrum.

1. Steek de USB-C-oplaadkabel 20 in de oplaadbus 3.
2. Verbind de USB-C-oplaadkabel [20] met een USB-poort.

Laadcontrollamp 15 Betekenis

Rood Accu wordt opgeladen.

Groen Accu is volledig opgeladen.

1. Trek na succesvol laden eerst de USB-C-oplaadkabel 20uit de USB-poort.
2. Trek de USB-C-oplaadkabel 20 uithet product.

TIP: Het product kan tijdens het opladen nicht worden gezruikt. Het is normal dat het product tijdens het opladen wat warmer wordt. Tijdens het laden kan het voorkomen dat u Niet met het product kut workken, als de accu bija of helemaal leeg is. Dit is afhankelijk van de gebruekte oplader.

In-/uitschakelen

VOORZICHTIG! Laserstraling - Niet in de straal 1 18 kijken! Draai uw hoofd weg of sluit de ogen om een blink in de laserstraal te vermiiden. Risico op oogletsel!

■ Inschakelen: Druk kort op de aan-/uitttoets 16.
Uitschakelen: Houd de aan-/uittoets 16 2 seconden lang ingedrukt.

- De horizontally en verticale laserlijk gebruiken

Na het inschakelen zijn de 360^ -laserlijk 1 en de verticale laserlijk 18 geactiveerd.
Alleen de 360^ -laserlijn 1 activeren: Druk kort op de aan-/uittfoets 16.
Alleen de verticale laserlijn 18 activeren: Druk kort op de aan-/uitfoets 16.

- Werken met automatische waterpas

1. Schuif de waterpas-schuifschakelaar 14aar links (geopend slot).
2. Zet het product neer op een horizontale, vaste ondergrund of plaats het product op een statief (zie "Werken met het statief").
3. Schakel het product in. De waterpas-indicatielamp 17 Licht op.

Waterpas-indicatielamp 17

Betekenis

Groen Er kan automatisch gewaterpast worden. Het waterpassen is afgerond als de laserlijnen nicht meer bewegen.

Rood Er kan nicht automatisch gewaterpast
worden. De laserlijnen knipperen.

① TIP: Na trillingen stelt de laser zichzelf waar automatisch waterpas in. Wacht tot de laserlijnen zich Niet meer bewegen.

- Werken zonder automatisch waterpassen

① TIPS:

Bij het werknen zonder automatisch waterpassen brandt de waterpas-indicatielamp [17] continu rood. De afgebeelde laserlijnen zijn nicht gewaterpast.
Het product beschicht over 2 magneten 2 . Met de magneten kunt u het product op oppervlakken bevestigen die magnetisch zichzoals bijv.stalenrekken.
OPGELET! Het gebruike magnetische oppervlak要去vlak en nicht krom of oneven zich. Anders kan het product omvallen en worden beschadigd.

1. Schuif de waterpas-schuifschakelaar 14aar rechts (vergrendeld slot).
2. Schakel het product in.

Werken met het statief

(Afb. B)

Laser op het statiefplateau schroeven

Schroef het product met de binnenschroefdraad [21] met de hand op de statiefschroef [22].

Statiefplateau verwijderen/aanbrengen

1. Open de hendel 6
2. Neem het statiefplateau 19aar boven eruit.
3. Plaats het statiefplateau 19 om vast te zetten op het statief.
4. Zet het statiefplateau 19 vast door de hendel 6 te sluiten.

OPGELET! Gebruik nicht teveel kracht. Het product kan daardoor beschadigd worden.

- Statief instellen

(Afb.C)

① TIP: U(Int) de horizontale uItlijing van het statief controeren met de waterpas [13].

1. Trek de statiefpoten 7uit elkaar.
2. Zet de stand van de statiefpoten 7 vast met de vastzering 9.

Hoogte instellen, statiefpoten

1. Open de klapsluitingen 8
2. Schuif de verlengstukken van de statiefpoten op de gewenste lengte.
3. Sluit de klapsluitingen 8.

Hootheinstellen, zwengel

1. Klap de zwengel [10] omhoog.
2. Houd de zwengel [10] met een hand vast.
3. Maak de vastzetring [11] los door hem maar links te draaien.
4. Zet het statief met de zwengel op de juiste hoogte.
5. Draai de vastzetring 11aar rechts om hem unde ze stand vast te zieten.

Hoek instellen, vooruit/terug

1. Draai de greepschroef 5aar links om hem los te make.
2. Stel de gewenste hoek in.
3. Draai de greepschroef 5aar rechts om de hoek vast te zetten.

Hoek instellen, zijwaarts

1. Draai de vleugelschroef 4aar links om hem los te make.
2. Klap het statief in de juiste hoek.
3. Draai de vleugelschroef 4aar rechts om hem vast te zetten.

Statief draaien

1. Draai de stelschroef [12]aar links om hem los te make.
2. Pak de greepschroef 5 vast en draai het statief in de gewenste richting.
3. Draai de stelschroef 12aar rechts om hem vast te zetten.

Schoonmaken en onderhoud

WAARSCHUWING! Dompel het product nooit onder in water of in andere vloeistoffen.
WAARSCHUWING! Het product mag voor reparaties alleen door een vakman worden geopend. Laat het product uitsluitend met originele reserveonderdelen door een gekwalificeerde vakman repareren. Zodoende worden gegardeerd dat het product goed blijft werken.

Het product hoeft nicht onderhonden te worden.

Zorg ervoor dat er bij het schoonmaken geen water in het product binnendringt.
Houd het product schoon om er zo voor te zorgen dat het goed en veilig werkt.
Gebruik een droge doeok om de buitenkant schoon te maken.
Maak de openingsen van de 360^ -laser 1 en de verticale laser met een zachte luchtstraal schoon. Verwijder ernstiger verontreinigingen met een enigszins vochtig wattenstaafje.
Druk nicht te hard!

Opbergen

■ Als u het product voor langere fictiend Niet denkt te zullen gebruiken, berg het dan weg op een schone, droge plaats, die Niet blootstaat aan direct zonlicht.

Probleemoplossing

Probleem	Mogelijk oorzaak	Oplossing
Het product start nicht. De accu is leeg. Laad de accu op.
De automatische waterpas werkt nicht.	De automatische waterpas kan nicht vrij bewegen. Het positie van het product is nicht in voldoende mate parallel met de bodem uitgelijnd is.	Product zo instellen dat het parallel met de bodem uitgelijnd is.

Afvoer

De verpakking bestaat uit milieuvriendelijke grondstoffen die u via deplaatselijke recyclingcontainers kunt afvoeren.

Neem de aanduiding van de verpakkingsmaterialen voor de afvalscheiding in acht. Deze zich gemarkeerd met de afkortingen (a) en een cijfers (b) met de volgende betekenis: 1-7: kunststoffen / 20-22: papier en verzelplaten / 80-98: composietmaterialen.

Het product en de verpakkingsmaterialen zijn recyclebaar; verwijder deze afzonderlijk voor een betere afvalbehandeling. Het Triman-onto geldt alleen voor Frankrijk.

Informatie over de mogelijkheden om het uitgediende product na gebruik te verwijderen, verstrekt uw gemeentelijkke overheid.

Gooi het afgedankte product omwille van het milieu nut weg via het huisvuil, maar geef het af bij het waarvoort bestemde depot of het gemeentelijk milieupark. Over afgifteplaatsen en hun openingsstijden kunt u zich bij uw aangewezen instantie informeren.

Defecte of verbruike batterijen / accu's moeten volgens de richtlij 2006/66/EG en veranderingen waarop worden gerecycled. Geef batterijen / accu's en / of het product af bij de waarvoor bestemde verzamelstations.

Milieuschade door foulieve verwijdering van de batterijen / accu's!

Batterijen / accu's mogen Niet via het huisvuil worden weggegooid. Ze konnen giftige zware metalen bevatten en vallen onder het chemisch afval. De chemische symbolen van de zware metalen zijn: Cd = cadmium, Hg = kwik, Pb = lood. Geef verbruike batterijen / accu's waarom af bij een gemeentelijk inzamelpunt.

Garantie

Het product worden volgens strenge kwaliteitsrichtlijnen zorgvuldig geproduced en voor levering grondig getest. In geval van schade aan het product kunt u rechtmatig beroep doen op de verkoper van het product. Deze wettelijkrechten worden door once hierna vermelde garantie Niet beperkt.

Op dit product verlenen wij 5aar garantie vanaf aankoopdatum. De garantiperiode start op de dag van aankoop. Bewaar de originele kassabon alstublieft. Dit document is nodig als bewijs voor aankoop.

Wanner binnen 5aar na de aankoopdatum van dit product een materiaal- of productiefout optreedt, dan wordt het product door ons -aar once keuze - Gratis voor u gerepareerd of verrangen.Deze garantie komt te verrallen als het product beschadigd wordt, Niet correct gebruikt of onderhoden wordt.

De garantie geldt voor materiaal- en productiefouten. Deze garantie is Niet van toepassing op productonderdelen, die onderhevig zijn aan normale slijtage en hierdoor als aan slijtage onderhevige onderdelen gelden (bijv. batterijen) of voor beschadigingen aan breekbare onderdelen, zoals bijv. schakelaars, accu's of dergelijkke onderdelen, die gemaakt zichn van glas.

Afwikkeling in geval van garantie

Om een snelle afhandeling van uw reclamatie te waarborgen dient u de volgende instructies in acht te nemen:

Houd bij alle vragen alstublieft de kassabon en het artikelnummer (biv. IAN 123456_7890) als bewijs van aankoop bij de hand.

Het articikelnummer vindt u op de typeplaat, ingegraveerd, op het titelblad van uw handleiding (linksonder) of als sticker op dechyter- of onderzijde.

Wanner er storingen in de werkung of andere gebreken optreden, dient u eerst Telefonisch of per e-mail contact met de onderstaande serviceafdeling op te nemen.

Een als defect geregisteerd product sunt u dan samen met uw aankoopbewijs (kassabon) en vermeling van de concrete schade alsmede hetijdstip van optreden voor u franco aan het u meegedeelde servicepunt verzenden.

Service

Service Nederland

Tel.:[phone]
