Productsoort	Kruislijnlaser
Merk	Parkside
Model	PKLL 7 B2
Lasersklasse	2 (635 nm)
Werkbereik	7 m
Gewicht	204 g
Voeding	2 AAA-batterijen 1,5 V
Nivelleertijd	ca. 6 seconden
Automatisch nivelleren	Ja, met LED-indicator
Gebruik	Binnen, doe-het-zelf
Inbegrepen accessoires	Klemstatief, batterijen, handleiding
Statiefdraad	Ja (5)
Batterij-indicator	Rode knipperende LED
Pendelvergrendeling	Ja, voor transport
Garantie	3 jaar
Reiniging	Zachte doek, luchtstoot
Opslag	Droge, stofvrije plaats
Bedrijfstemperatuur	Niet gespecificeerd

Veelgestelde vragen - PKLL 7 B2 PARKSIDE

Hoe schakel ik de Parkside PKLL 7 B2 laser in?

Om het apparaat in te schakelen, ontgrendel de nivelleerpal (stand ON). De LED-ring gaat branden: groen geeft aan dat automatisch nivelleren mogelijk is, rood geeft aan dat het niet mogelijk is.

Wat moet ik doen als de LED-ring rood knippert?

Een rode knipper betekent dat de batterijen bijna leeg zijn of dat automatisch nivelleren niet mogelijk is (te schuin oppervlak). Vervang de batterijen of plaats het apparaat op een horizontaler oppervlak.

Hoe gebruik ik de laser zonder automatisch nivelleren?

Zet het apparaat aan met de aan/uit-schakelaar (1) zonder de nivelleerpal te ontgrendelen. De LED-ring blijft permanent rood. De lasers lijnen worden niet automatisch genivelleerd.

Welke batterijen moet ik gebruiken en hoe installeer ik ze?

Gebruik twee AAA-batterijen 1,5 V. Open het batterijcompartiment (3), plaats de batterijen met de juiste polariteit (+/-) en sluit het compartiment.

De laser gaat niet aan, wat moet ik doen?

Controleer de batterijen: ze kunnen leeg zijn of verkeerd geplaatst. Vervang ze of pas hun positie aan met de juiste polariteit.

Kan ik de laser buiten gebruiken?

Nee, dit apparaat is uitsluitend bedoeld voor gebruik binnenshuis. Het werkbereik (7 m) kan worden verminderd door fel omgevingslicht.

Hoe bevestig ik de laser op een statief?

Gebruik de draad (5) onder het apparaat. Schroef het handmatig op de statiefschroef. Voor het meegeleverde klemstatief draait u de klemmoer vast nadat u de kaken hebt gepositioneerd.

Moet de laser worden gekalibreerd?

Nee, het apparaat heeft geen onderhoud of kalibratie nodig. Neem bij storing contact op met de klantenservice.

Hoe reinig ik de laser?

Reinig het laserglas met een luchtstoot of een zachte doek zonder druk. Gebruik een zachte borstel voor de behuizing. Gebruik geen chemicaliën of water.

Hoe vervoer ik de laser veilig?

Schakel het apparaat uit en vergrendel de nivelleerpal (stand LOCK) om de nivelleerpendel te beschermen. Verwijder de batterijen voor langdurige opslag.

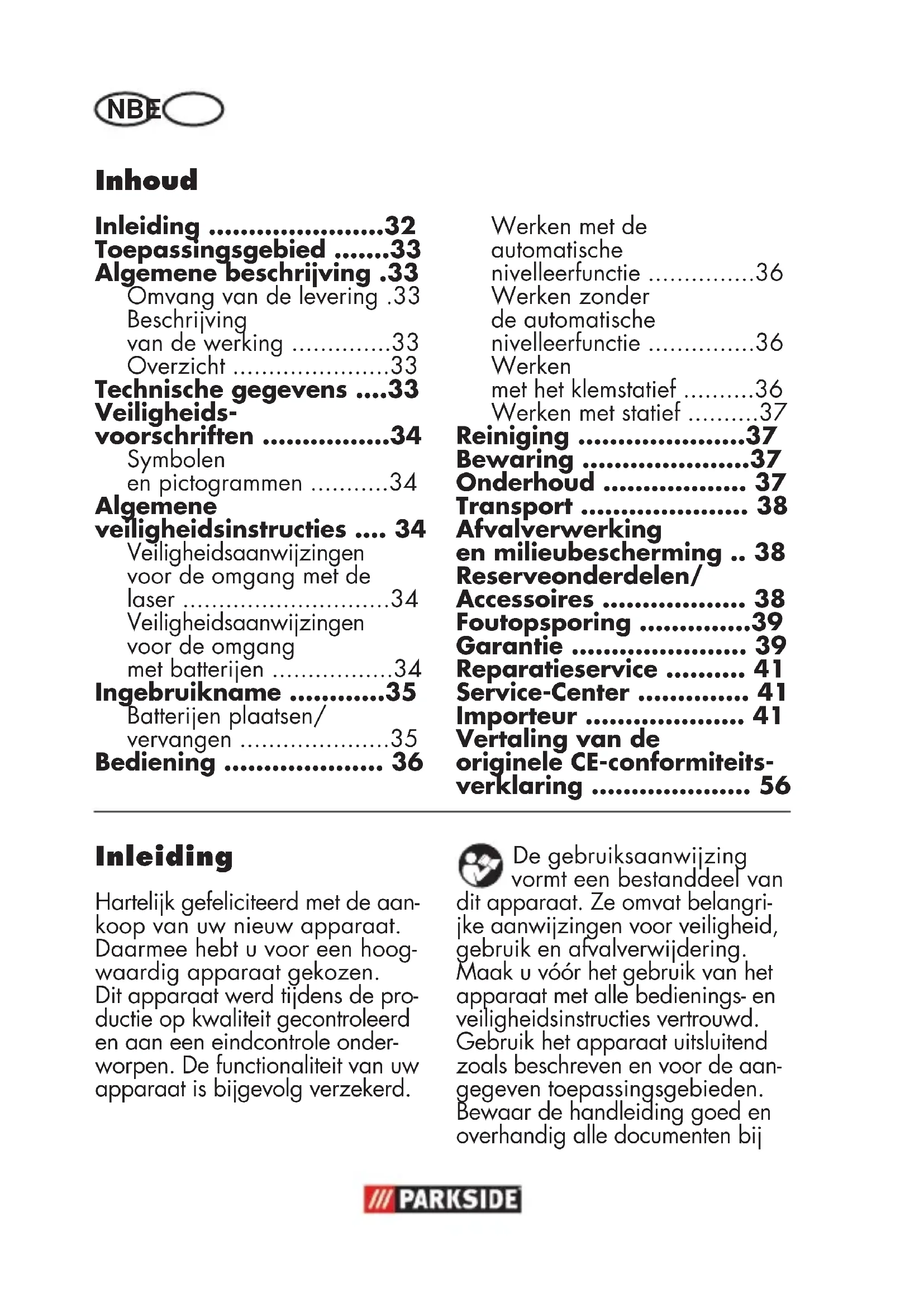

GEBRUIKSAANWIJZING PKLL 7 B2 PARKSIDE

Vertaling van de originele gebruiksaanwijzing

GB IE NI

Vouw voor het lezen de pagina met de afbeeldingen open en maak u vertrouwd met alle functies van het apparatus.

DE AT CH

NL/BE Vertaling van de originele gebruiksaanwijzing Pagina 32

Toepassingsgebied 33

Algemene beschrijving .33 Omyang van de levering .33

Beschrijving

van de Werking 33

Overzicht 33

veiligheidsinstructies … 34

Veiligheidsaanwijzingen

yoordomegangmetde

laser 34

Veiligheidsaanwijzingen

voordeomgang

met batterijen 34

Ingebruikname 35

Batterijenplaatsen/

vervangen 35

Bediening 36

Werken met de

automatische

nivelleerfunctie 36

Werken zonder

de automatische

nivelleerfunctie 36

Werken

met het klemstatief 36

Werken met statief 37

Reiniging 37

Bewaring 37

Onderhoud 37

Transport 38

Afvalverwerking

en milieubescherming .. 38

Reserveonderdelen/

Accessoires 38

Foutopsoring 39

Garantie 39

Reparatieservice 41

Service-Center 41

Importeur 41

Vertaling van de

originelle CE-conformiteits

verklaring 56

Inleiding

Hartelijk gefeliciteerd met de aankoop van uw新模式 apparaat.

Daarmee hebt u voor een hoogwaardig apparaat gekozen.

Dit apparaat ward tijdens de productie op kwaliteit gecontroleerd en aan een eindcontrole onderworpen. De functionaliteit van uw apparaat is bijgevolg verzekerd.

De gebruiksaanwijzing vormt een bestanddeel van

dit apparatusat. Ze omvat belangrige aanwijzingen voor veiligheid, gebruik en afvalverwijdering.

Maak u vór het gebruik van het apparaat met alle bedienings- en veiligheidsinstrumentes vertrouwd.

Gebruik het apparaat uitsluitend zoals beschreiben en voor de aangegeven toepassingsgebieden.

Bewaar de handleiding goed en overhandig alle documenten bij

het doorgeven van het apparaat mee aan derden.

Toepassingsgebied

De kruislijnaser is geschikt voor de projectie van verticale en horizontale lijnen.

Het apparaat is uitsluitend bestemd voor gebruik in binnenruimtes. Het apparaat is bedoeld voor doe-het-zelvers. Het werk Niet ontworpen voor professioneel continu gebruik.

Het apparaaf is bestemd voor het gebruik door volwassenen. Jongeren ouder dan 16aar mogen het apparaat alleen onder toezicht gebruiken.

De fabrikant is nicht aansprakelijk voor schade die het gevolg is van oneigenlijk gebruik of een foute bediening.

Algemene beschrijving

De afbeelding van de belangrijkste functione

le onderdelen bevindt zich op de uitklappagina.

Omvang van de levering

Pak het apparaat uit en contrôleer, of de inhoud volledig is. Zorg voor een reglementair voorgeschreven afvalverwijdering van het verpakkingsmateriaal.

Kruislijnenlaser
Klemstatief met klemelementen

2× 1,5V batterijen, formaat AAA
- Gebruiksaanwijzing

Beschrijving van de Werking

De werkung van de verzillende bedieningselementen worden hieronder beschreiben.

Overzicht

1 Aan/uit-schakelaar
2 LED-ring
3 Batterijvak
4 Nivelleer-arretering / transportboring
5 Schroefdraad voor statiefbevestiging
6 Laser
7 Statiefschroef
8 Vastzetschroef
9 Klemmoer
10 Klemelementen

Technische gegevens

Arbeidsbereik 7 m*

Gewicht ca. 204 g

Stroomvoorziening 3 V=

$$ (2 \times A A \check {A} 1, 5 V - Z e l l e n) $$

Laser

Golfhte 635 nm

Laserklasse 2

Nivelleringstijd ...... ca. 6 Sek

• Het arbeidsbereik kan door omgevingsfactoren (bijv. felicht) worden beperkt.

Veiligheidsvoorschriften

Symbolen en pictogrammen

Symbolen op het apparaat:

Let op! - Laserstraling Niet in de laserstraal kijken! Laser classe 2

Symbolen in de handleiding:

Gevaarsymbolen met gegevens terpreventie van lichamelijke letsels en materièle schade.

Gebodsteken met gegevens terpreventie van beschadigingen.

Aanwijzingsteken met informatatie voor een betere omgang met het apparaat.

Algemene veiligheidsinstructies

• Raadpleeg de gebruiksaanwijzing voor informatie over de bediening, reiniging, opslag en de afvoer en verwerking aan het eind van de levensduur.
• Houd kinderen uit de buurt van het apparaat.
• Controller het apparaat voor elk gebruik. Laat een beschadigd apparaat repareren. Gebruik geen beschadigd apparaat.
  Schakel het apparaatuit,als het Niet in gebruik is.Laat het apparaat Niet onbeheerd awhile.
• Blijf met het apparaatuit de buurt van medische apparaten, magnetische datamedia en apparaten die gevoelig zichn voor magnetische velden.

Veiligheidsaanwijzingen voor de omgang met de laser

Opgelet: Laserstraling Niet in de laserstraal kijken! Laserklasse 2
- Laserstraal nicht op Personenrichten.

Veiligheidsaanwijzingen voor de omgang met batterijen

• Let er altijd hoop dat de batterijen met de juiste polariteit (+ en-) ingelegd worden zoals op de batterij aangegeven is.

• Batterijen nicht kortsluiten.

• Probeer nicht om nied-uplaadbare batterijen op te laden.
• Batterijen nicht te ver ontladen!
• Oude en neue batterijen en batterijen van verschillende types of fabrikaten Niet tegelijkertijd gezbruiken! Vervang alle batterijen van een set tegelijkertijd.
  Verwijder'lege batterijen per omgaande uit het apparaat en voer ze op de juiste wijze af!
• Batterijen nicht verhitten!
• Niet recktstreeks aan batterijen lessen of solderen!
• Batterijen nicht ontmantelen!
• Batterijen nicht cervormen!
• Batterijen Niet in open vuur gooien!
• Batterijen buiten bereik van kinderen bewaren.
• Laat kinderen geen batterijen verrangen zonder er toezicht op te houden!
• Bewaar batterijen Niet in de buurt van open vuur, kachels of andere hittebronnen. De batterij Niet in direct zonlicht leggen en deze Niet bij heet wee in voertuigen gebruiken of opslaan.

• Ongebruike batterijen in de originele verpakking bewaren en weghouden bij metalen voorwerpen. Uitgepakte batterijen Niet(OPEN OF DOORElkaar gooien! Dit kan tot een kortsluiting van de batterij en beschadigingen,verbrandingen en brandgevaar leiden.

• Neem de batterijen uit het apparaat, wonneer dit langere tijd nicht worden gebruikt, tenzij het omoodgevallen gaat!

• Batterijen die zich uitgelopen, NOOIT zonder adequate bescherming vastpakken. Wanner de uitgelopen vloeistof met de huid in aanraking komt, zou u de huid op die plek meteen onder een lopende kraan要去en afspoelen. Voorkom in ieder geval dat ogen en mond met de vloeistof in aanraking komen. Gebeurt dat wel, dan dient u per omgaande een arts op te zoeken.
• Batterijcontacten en ook de contracontacten reinigen voordat de batterijen worden ingelegd.

Ingebruikname

Batterijen plaatsen/ verrangen

1. Open het batterijvak (3).
2. Plaats twee AAA-batterijen. Let erop dat de batterijen in overeenstemming met de afbeelding in het batterijvak worden geplaatst.
3. Sluit het batterijvak (3).

Bij een geringe lading van de batterij knippert de LED-ring (2) rood.

Bediening

Let op! - Laserstraling. Niet in de laserstraal kijken. Wend uw hoofd af en sluit de ogen om een blink in de laserstraal te vermijden. Risico op oogletsel!

Werken met de automatische niveleerfunctie

1. Zet het apparaat op een vlakke, stevige ondergrond. De aan-/uitschakelaar (1)要去 hier boven wijzen. Of bevestig het apparaat op een statief (zie „Werkzaamheden met klemstatief" / „Werkzaamheden met statief").

2. Lijn het apparaat parallel aan de yloeruit

3. Schakel het apparaat in door de nivelleer-arretering los te make: stand

De LED-ring (2) brandt:

groen: wanneer een automatische nivellering möglichk is. De nivellereing is afgerond, wanneer de laserlijnen nicht meer bewegen.

rood: wonneer een automatische nivelling Niet möglich is. De laserlijnen knipperen en staan Niet meer exact in een rechte hoek ten opzichte van elkaar.

1. Schakel het apparaatuit door de nivelleer-arretering vast te zetten: stand

Bij trillingen nivelleert de laser zich weer automatisch. Wacht af tot de laserlijnen zich nicht meer bewegen.

Werken zonder de automatische niveleerfunctie

Let op! - Laserstraling. Niet in de laserstraal kijken. Wend uw hoofd af en sluit de ogen om een blink in de laserstraal te vermijden.

Risico op oogletsel!

Bij werkzaamheden zonder automatische nivelleerfunctie brandt de LED-ring (2) ononderbroken rood. De aufgebeelde laserlijnen zich nicht genivelleerd.

Inschakelen:

Schakel het apparaat in met de aan-/uitschakelaar (1). De nivelleer-arretering (4) moet zich in stand evinden.

Uitschakelen:

Schakel het apparaatuit met de aan-/uitschakelaar (1).

Werken met het klemstatief

Met behulp van het meege- leverde klemstatief kut u het apparaat aan verschillende objecten bevestigen.

1. Maak de klemmoer (9) los.
2. Positioneer de klemelementen (10) op de gewenste plek.
3. Draai de klemmoer (9) vast.
4. Plaats het apparaat met de schroefdraad (5) op de statiefschroef (7) en schroef het handvast vast.
   Oefen geen al te grote kracht uit om te voorkomen dat het apparaat beschadigd raakt.
5. Lijn het apparaatuit. Maakt waarvoordevastzetschroef (8) los en beweeg het apparaat in de gewenste positie.
6. Fixeer verwolgens de positie door de vastzetschroef (8) aan te draqien.

Werken met statistief

Met behup van een statief (niet meegeleverd)kest u het apparaat stabel en op variabele hoogte positioneren.

Plaats het apparaat met de schroefdraad (5) op de statiefschroef en schroef het handvast vast. Oefen geen al te grote krachtuit om te voorkomen dat het apparaat beschadigd raakt.

Reiniging

Laat werkzaamheden, die nicht zich beschreiben in deze handleiding, uityoeren door een

gespecialiseerde werkplaats. Gebruikuitsluitend originele onderdelen.

Gebruik geen reinigings-of oplosmiddelen. Chemische substanties kunnende plastieken delen van het apparaat aantasten. Reinig het apparaat nooit onder stromend water.

Reinig het apparaat grondig na elk gebruik.
Reinig het glasplaatje dat de laser (6) beschermt, met een zwakke luchtstraal of een zachtde doeck. Oefen geen sterke drukuit om het opervylak Niet te beschadigen!
Reinig het oppervlak van het apparatusat met een zachte borstel, een penseel of een doeck.

Bewaring

• Verwijder de batterijen, als u het apparaat voor langere tiid opbergt.
  Bewaar het apparaat op een droge, stofvrije plek en buiten bereik van kinderen.

Onderhoud

Het apparaat is onderhoudsvrij.

Transport

Schakel de laser uit en vergren- del de nivelleer-arretering (4) tijdens het transport (stand om de nivelleerpendel gegen schokken te

Afvalverwerking en milieuubescherming

Neem batterijen uit het apparaat en geef het apparaat, de batterijen, accessoires en verpakking af op een recyclingplaats.

• Geef het apparaat af op een recyclageplaats. De gebruikte kunststof- en metalen delen kuren zuiver maar soort gescheiden worden om gerecycled te worden. Vraag eventueel ons service-center om advies.

Voer afgedankte batterijen af volgens deplaatselijke voorschriften. Geef batterijen af op een inzamelpunt voor oude batterijen, vanwaar ze worden meegeveen voor een milieuvriendelijk recycle. Voer batterijen in ontladen toestand af. Vraag hiervoor uwplaatselijke milieustraat of ons service-center om advies.

• De afvoer van uw ingezonden defecte apparaten voeren we Gratis UIT.

Reserveonderdelen/Accessoires

Reserveonderdelen en accessoires verkrijgt u op www.grizzly-service.eu

Indien u geen Internet hebt, neem dan Telefonisch contact op met het Service-Center (zie „Service-Center" paging 41). Hou de onderstaande bestelnummers klær.

Pos. Gebruiksaanwijzing Benaming

Article-Nr.

A7-10

Klemstatief (completet)

91102998

Foutopsporing

Let op! - Laserstraling. Niet in de laserstraal kijken.

Foutopsporing	Mogelijk oorzaak Oplossing
Apparaat startiet	Batterijen leeg Batterijen verrangen	Batterijen correct inleg-gen, op de juiste pos-itie van de polen letten
	Batterijen fouit ingelegd
Automatische nivelleerfung-tie werktiet	Automatische nivelleerfunc-tie kan Niet vrij bewegen, apparaat Niet voldoende parallel ten opzichte van de vloer uittgelijnd.	Lijn het apparaat par-allel aan de vloer UIT

Garantie

Geachte cliente, gechte klant, U kriijgt op dit apparaat 3aar garantie, te rekenen vanaf de datum van aankoop.
Ingeval van gebreken aan dit apparaat heeft u tegenover de verkoper van het apparaat wettelijke rechten. Deze wettelijke rechten worden door once hierna beschreiben garantie nicht beperkt.

Garantievoorwaarden

De garantietermijn begint met de datum van aankoop. Gelieve de originele kassabon goed te bewaren. Dit document wordt als bewijs van de aankoop benodigd.

Indien er zich binnen drieJAar, te rekenen vanaf de datum van aankoop van dit apparaat, een materiaal- of fabricagebout voordoet, wordt het apparaat door ons -aar once keuze -oor u Gratis gerepareerd of verrangen.Deze garantievergoeding stelt voorop dat bennen de termijn van drieaar het defekte apparaat en het bewijs van aankoop (kassabon) Voorgelegd en dat schriftelijk kort beschreiben wordt, waarin het gebrek bestaat en wanner het zich voorgedaan heeft.

Als het defect door once gar- tantie gedekt is, krijgt u het gerepareerde of een nieuw

apparaat terug. Met herstelling of uitwisseling van het apparaat begint er geen{nieuwe garantieperiode.

Garantiepiode en wet- telijke kwaliteitsgarantie

De garantiperiode wordt door de garantievergoeding nicht verlengd. Dit geldt ook voor verwangen en gerepareerde onderdelen. Eventuel al bij de aankoop bestaande beschadigingen en gebreken要去en onmiddelijk na het uitpakken gemeld worden. Na het verzijken van de garantiperiode tot stand komende reparaties worden gegenverplichte betaling van de kosten uitgevoerd.

Omvang van de garantie

Het apparaat werd volgens strikte kwaliteitsrichtlijnen zorgvuldig geproduerd en voor aflevering nauwgezet getest.

De garantievergoeding geldt voor materiaal- of fabricagefouten. Deze garantie is Niet van toepassing op apparaatonderdelen, die aan een normale slijtage blootgesteld zich enaarom als aan slijtage onderhevige onderdelen beschouwd konnen worden (b.v. batterijen) of op beschadigingen aan breekbare onderdelen (b.v. schakelaar). Deze garantie valt weg wonneer het apparaat beschadigd, niedoordeelkundig gebruikt of

niet onderhonden ward. Voor een vakkundig gebruik van het apparaat dienen alle in de gebruiksaanwijzing vermelde aanwijzingen nauwgezet in acht genomen te worden. Gebruidsdoeleinden en handelingen, die in de gebruiksaanwijzing afgeraden worden of waarvoor gewaarschuwd worden, dienen onvooraardelijk vermeden te worden.

Het apparaat is uitsluitend voor het privé- en Niet voor het commerciale gebruik bestemd. Bij een verkeerde of onoordeelkundige behandeling, toepassing van geweld en bij ingrepen, die Niet door het door ons geauthoriseerde servicefilaraal doorgevoerd werden, valt de garantie weg.

Afhandeling ingeval van garantie

Gelieve aan de volgende aanwijzingen gevolg te Geven om een snelle behandeling van uw verzoek te garanderen:

Gelieve voor alle aanvragen de kassabon en het identificatienummer (IAN 289285) als bewijs van de aankoop的那一ar te honden.
Gelieve het artikelnummer uithetypeplaatje.
- Indien er sich functiefouten of andere gebreken voordien, contacteert u in eerste instantie de hierna vernoemde serviceafdeling Telefonisch of

per e-mail. U krijgt dan bijkomende informatatie over deafhandeling van uw klacht.

• Een als defect geregisteerd apparaat(Int, na overleg met once klantenservice, mits toevoeging van het bewijs van aankoop (kassabon) en de vermeling, waarin het gebrek bestaat en wanner het zich voorgedaan heeft, voor u francoaar het u medegedeelde serviceadres zenden. Om problemen bij de acceptatie en extra kosten te vermijden, maakt u onvoorwaardelijk uitsluitend gebruik van het adres, dat u medegedeeld wordt. Zorg ervoor dat de verzending Niet ongefrankeerd, als volumegoed, per expresse of via een andere speciale verzendingswijze plaatsvindt. Gelieve het apparaat met inbegrip van alle bij de aankoop bijgeleverde accessoires in te zenden en voor een voldoende veilige transportverpakking te zorgen.

Reparatieservice

U kunt reparations, die nicht onder de garantie vallen, gegen berekening door ons servicefilaraal laten doorvoeren. Zij maakt graag voor u een kostenraming op. Wij+kunnenuitsluitend apparaten behandelen, die voldoende verpakt en gefrankeerd ingezonden werden.

Opgeber: Gelieve uw apparaat gereinigd en met een aanwijzing op het defectaar ons servicefilaraal te zenden. Ongefrankeerd - als volumegoed, per expresse of via een andere speciale verzendingswijze - ingezonden apparaten worden Niet geaccepteerd. De afvalverwerking van uw defecte ingezonden apparaten voeren wij Gratis door.

Service-Center

N Service Nederland Tel.:[phone] (O,10 EUR/Min.) E-Mail: [e-mail] IAN 289285

BE Service Belgie Tel.: [phone] (0,15 EUR/Min.) E-Mail: [e-mail] IAN 289285

Importeur

Gelieve in acht te nemen dat het volgende adres geen serviceadres is. Contacteer in eerste instantie het hoger vermelde servicecenter.

Grizzly Tools GmbH & Co. KG
Stockstädter Straße 20
63762 Großbostheim
Duitsland
www.grizzly-service.eu

Inhalt

Einleitung 42

Bestimmungs gemäß

Verwendung 42

Allgemeine

Beschreibung 43

Lieferumfang 43

N BE	Vertaling van de originele CE-conformiteitsverklaring
Hiermede bevestigen wij dat de Kruislijnenlaser, bouwserie PKLL 7 B2 Seriennummer: 201801000001 - 201801131312 is overeenkomstig met de hierna volgende, van toepassing+zijnde EU-richtlijnen:
2014/30/EU • 2011/65/EU*
Om de overeenstemming te waarborgen, werden de hierna volgende, in overeenstemming gebrachte normen en nationale normen en bepalingen toegepast:
EN 61326-1:2013 • EN 61326-2-2:2013 EN 60825-1:2014 • EN 62321:2009
De exclusieve verantwoordelijkheid voor de uitgifte van deze conformiteitsverklaring worden gestragen door de fabrikant:
C E	Grizzly Tools GmbH & Co. KG Stockstädter Straße 20 63762 Großostheim, GERMANY 30.01.2018

• Het hierboven beschreiben voorwerp van de verklaring voldoet aan de voorschriften van de richtlijn 2011/65/EU van het Europese Parlement en van de Raad van 8 Juni 2011 inzake beperking van het gebruik van bepaalde gevaarlijke stoffen in elektrische en elektronische apparaten.
