PTBS 30 A1 - Irrigatiesysteem PARKSIDE - Gratis gebruiksaanwijzing en handleiding

Producttype	Buiten druppelsysteem voor beregening
Merk	Parkside
Model	PTBS 30 A1
Max. werkdruk	2 bar
Meegeleverde onderdelen	Basisapparaat met drukregeling, 2 L-verbindingsstukken (13 mm), 1 T-stuk (13 mm), 5 T-reductiestukken (13 mm/4,6 mm), 2 doppen (13 mm), 5 doppen (4,6 mm), 2 afsluitventielen (4,6 mm), 35 in-line druppelaars (4,6 mm), 20 slanghouders (4,6 mm), 5 slanghouders (13 mm), 1 verdeelslang van 15 m (4,6 mm), 1 verdeelslang van 15 m (13 mm), gebruiksaanwijzing
Beoogd gebruik	Beregening van bloembakken, potplanten en balkonbakken buitenshuis (niet-professioneel gebruik)
Veiligheid	Richt de waterstraal niet op personen, dieren of elektrische apparaten; niet geschikt voor drinkwater; demonteren bij vorst
Aansluiting	Op waterkraan of tuinslang via het basisapparaat
Belangrijkste functies	Druppelirrigatie met drukregeling, afsluitventielen voor instelbare doorstroming, ingebouwde filtering
Reiniging	Reinigen met een vochtige, pluisvrije doek; het filter van het basisapparaat onder stromend water reinigen
Opslag	Volledig legen en drogen vóór opslag; vorstvrij bewaren
Materialen	Verdeelslangen, kunststof verbindingen; recyclebare verpakking
Nazorg Frankrijk	Tel. [phone], e-mail: [e-mail]
Nazorg België	Tel. [phone] (0,15 EUR/min), e-mail: [e-mail]
Repareerbaarheidsindex	Niet vermeld in de gebruiksaanwijzing

Veelgestelde vragen - PTBS 30 A1 PARKSIDE

Hoe installeer ik het Parkside PTBS 30 A1 druppelirrigatiesysteem?

Om het systeem te installeren, legt u de verdeelslangen eerst 1-2 uur in de zon om ze soepeler te maken. Sluit het basisapparaat aan op een waterkraan of tuinslang. Leg de brede slang (13 mm) van het basisapparaat naar de planten, en dan de smalle slang (4,6 mm) langs de planten. Gebruik de L- en T-verbindingen en de T-reductiestukken om het netwerk te maken. Plaats de in-line druppelaars bij de wortels en de afsluitventielen om de doorstroming te regelen. Bevestig de slangen met de slanghouders. Raadpleeg het montageschema in de gebruiksaanwijzing.

Wat is de maximale waterdruk?

De maximale werkdruk is 2 bar. Het basisapparaat regelt de druk automatisch. Als de druk te hoog is, laat een opening op het apparaat lucht ontsnappen. Zorg dat deze opening vrij blijft.

Kan ik dit systeem gebruiken met kraanwater?

Ja, het systeem is ontworpen om op een standaard waterkraan aan te sluiten. Het is niet geschikt voor drinkwaterdistributie. Zorg dat het water geen deeltjes bevat die de druppelaars kunnen verstoppen.

Hoe reinig ik het filter van het basisapparaat?

Draai de tuinslangaansluiting linksom van het basisapparaat los. Verwijder het filter en was het onder stromend water. Plaats het terug en draai de aansluiting weer vast. Reinig regelmatig om de dichtheid te garanderen.

Wat te doen bij vorst?

Demonteer het systeem volledig tijdens vorstperiodes om schade te voorkomen. Leeg alle watergeleidende onderdelen, droog ze en bewaar ze vorstvrij.

Hoe knip ik de verdeelslangen op de juiste lengte?

Gebruik een scherpe universele schaar. Knip de slang recht af. Indien nodig, bijsnijden en ontbramen met een mes om lekkage te voorkomen.

Kan ik de waterstroom per plant regelen?

Ja, de afsluitventielen (meegeleverd) maken het mogelijk om de doorstroming individueel te regelen voor een plant of een hele rij. Draai linksom om te openen, rechtsom om te sluiten.

Hoeveel druppelaars zijn inbegrepen en hoe plaats ik ze?

Er zijn 35 in-line druppelaars (4,6 mm) inbegrepen. Plaats ze dicht bij de wortels van de te bewateren planten. Sluit ze aan op de smalle slang via de T-reductiestukken.

Is het systeem geschikt voor balkonbakken?

Ja, het beoogde gebruik omvat bewatering van balkonbakken. Gebruik de slanghouders om de slangen vast te zetten en plaats de druppelaars in de potten.

Waar kan ik reserveonderdelen of technische ondersteuning krijgen?

Voor nazorg in Frankrijk: tel. [phone], e-mail [e-mail]. In België: tel. [phone] (0,15 EUR/min), e-mail [e-mail]. Referentie IAN 383526_2107.

GEBRUIKSAANWIJZING PTBS 30 A1 PARKSIDE

Vouw vór het lezen de paging met de afbeeldingen open en maak u vertrouwd met alle functies van het apparaat.

C

Pred ctenim s oteviete stranu s obrozky a potom seseznamese vsemi funkcem pristroje.

PL

NL/BE Gebruiksaanwijzing Pagina 31

Inleiding 32
Gebruik in overeenstemming met bestemming . . . . . . 3 2
Inhoud van het pakket 32
Technische gegevens 33
Veiligheidsvoorschriften 33
Aansluiting en montage 34
Gebruik 38
Demontage 38
Reiniging 38
Opbergen 39
Afvoren 39
Service 40
Importeur 40

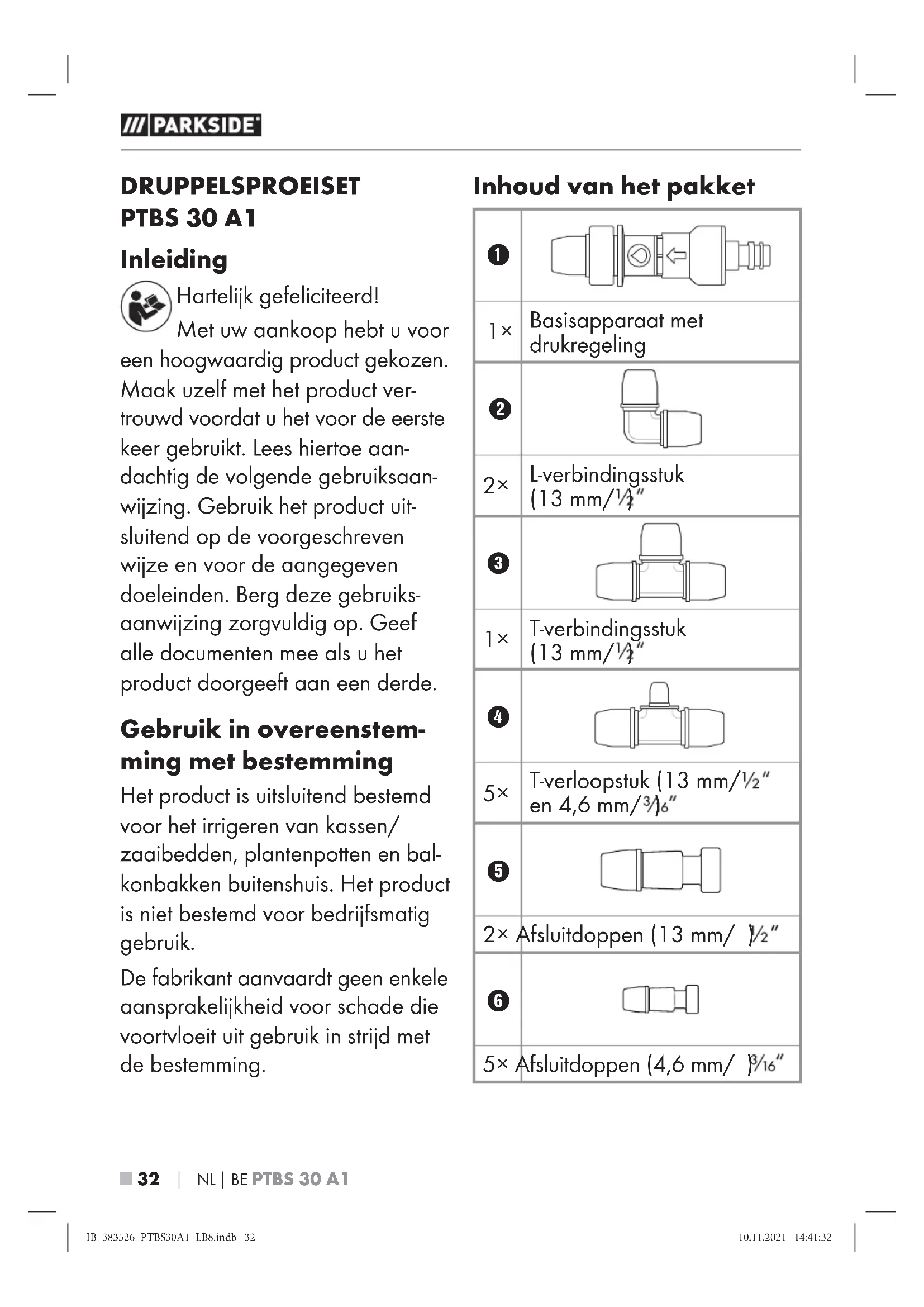

DRUPPELSPROEISET PTBS 30 A1

Inleiding

Hartelijk gefeliciteerd!

Met uw aankoop hebt u voor een hoogwaardig product gekozen. Maak uzelf met het product vertrouwd voordat u het voor de eerste keer gebruikt. Lees hiertoe aan-dachtig de volgende gebruiksaanwijzing. Gebruik het product uitsluitend op de voorgeschreven wijze en voor de aangegeven doeleinden. Berg deze gebruiksaanwijzing zorgvuldig op. Geef alle documenten mee als u het product doorgeeft aan een derde.

Gebruik in overeenstemming met bestemming

Het product isuitsluitend bestemd voor het irigeren van kassen/ zaaibedden, plantenpotten en balkonbakken buitenshuis. Het product is Niet bestemd voor bedrijfsmatig gebruik.

De fabrikant aanvaardt geen enkele aansprakelijkheid voor schade die voortvloeit uit gebruik in stijd met de bestemming.

Inhoud van het pakket

1
1×	Basisapparaat met drukregeling
2
2×	L-verbindingsstuk (13 mm/1/4")
3
1×	T-verbindingsstuk (13 mm/1/4")
4
5×	T-verloopstuk (13 mm/1/2"en 4,6 mm/3/6")
5
2×	Afslutdoppen (13 mm/1/2")
6
5×	Afslutdoppen (4,6 mm/3/16")
7
2× Afsluitventiel (4,6 mm/ 3/16")
8
35× Rijdruppelaar (4,6 mm/ 3/16")
9
20× Slanghouder (4,6 mm/ 3/16")
10
5× Slanghouder (13 mm/ 1/2")
11
1× 15 m verdelsebuis (4,6 mm/ 3/16")
12
1× 15 m verdelsebuis (13 mm/ 1/2")
1× Gebruiksaanwijizing

OPMERKING

Controller of het pakket compleet is en of er spreke is van zichbare schade.

Technische gegevens

Max. bedrijfsdruk: 2 bar

Veiligheidsvoorschriften

Lees alle veiligheidsinstructies en opmerkingen!

De waterstraal nicht op elektrische installaties richten!
De waterstraal nicht op Personen of dierenRCTEN!

Niet gebruiken om te drinken!

■ Kinderen mogen nicht met het product spelen.
Het product mag worden gebruikt door kinderen vanaf 8aar en door personen met beperkte fysieke, zintuiglijke of geestelijkke vermogens of gebrek aan ervaring of kennis, mits ze onder toezicht staan of over het veilige gebruik van het productঃn geinstrueerd en de waaruit resulterende gezaren hebben begrepen.

Gebruik het product alleen samen met het basisapparaat 1.
Let erop dat de aansluitingen Niet verstopt raken door vildeeltjes en dat er geen vuil in de buizen terechtkomt.
Zorg ervoor dat alle aansluitingen goed vast zitten.
Sluit na gebruik van het product altijd het waterafgiftepunt (waterkraan)!
Haal het product tijdens vorstperiodesuit elkaar,om vorstschade te voorkomen.

Aansluting en montage

OPMERKING

U kunt het basisapparaat ① aansluiten op een waterkraan of op het koppelstuk van een tuinslang. Het pijlsymbol op het basisapparaat ① geeft de stroomrichting van het water aan.

De brede verdeelbuis 12 wordt vanaf het basisapparaat 1 tot in de buurt van de gewenste irrigatieplaats gelegd.
De smalle verdeelbuis 11 wordt vanaf de brede verdeelbuis 12 direct voor bij de planten gelegd die door de rijdruppelaar 8要去en worden geirrigeerd.
Kijk voor de montageaar het voorbeeld van een aansluit-schema op de uivouwagina. De volgende beschrijving heeft betrekking op dit voorbeeld.

Aansluting tuinslang

Steek het basisapparaat in het koppelstuk van de tuinslang.

Aansluting waterkraan

Schroef het tuinslangstuk tegende wijzers van de klok inuithet basisapparaat 1.
Schroef het basisapparaat 1 met de wijzers van de klok mee op een waterkraan.

Aansluitprincipe van de verteelbuizen 11/12

Alle onderdelen van het product die u met de verdeelbuizen 1/2 kunt verbinden, werken volgens hetzelfde principe.

Schroef de wartelmoer tegende wijzers van de klok in af.
Steek de wartelmoer met de smalle kant op een verdeelbuis 11/12.

Steek de verdeelbuis 1/12 op de opname.

Schroef de wartelmoer met de wijzers van de klok mee vast op de schroefdraad van de opname.

Montage

OPMERKING

Schuif de verdelaibuizen 1/12uit en laat ze een tot twee uur in de zon liggen, zodat ze ge makkelijkerrecht kunnen worden gemaakt.

• Gebruik voor het doorknippen van de verdelauben 11/12 een scherpe, voor alle doel-einden geschikte schaar. Meteen cuttermes kunt u de snedeevt.recht make en ontbramen.
• Gebruik de lange slanghouders 10 voor de brede verdela buizen 12 en de korte slanghoulders 9 voor de smalle verdela buizen 11.

Leg de brede verdeelbuis 12uit en zaag de buis op maat inde gewenste lengtes. Zaag alleverdeelbuizen 12recht af.
Verbind de benodigde L-en T-verbindingsstukken 2 / 3 met de op maat gemaakte verdeelbuizen 12.

Verbind de T-verloopstukken met de verdeelbuizen op deplaatsen waar u rijen voor uw planten wilt make.

Verbind de afsluitdoppen 5 met de verdelauben op deplaatsen waar u verder niets meer aansluit.

Plaats de rijdruppelaars in de buurt van de wortels van de te irrigeren planten.

Plaats de afsluitventielen opplaaten waar een apart regelbare watertoevoer voor uw planten nodig is. Een afzonderlijke plant of een hele rij planten kan afzonderlijk worden geregeld.

Leg de smalle verdeelbuis 11uit en zaag de buis op maat inde gewenste lengtes. Zaag alleverdeelbuizen 11recht af.

Verbind de T-verloopstukken 4 met de verdelsebuizen 11.

Verbind de rijdruppelaars 8 en de afsluitventielen met de verdeelbuizen 11.

Verbind de afsluitdoppen 6 met de verdeelbuizen 1 op deplaatsen waar u verder nietsmeer aansluit.

Klem de brede verdeelbuizen 12 in de Lange slanghoulders 10 en steek de slanghoulders 10 in de grond.

Klem de smalle verdeelbuizen in de korte slangholders en stek de slangholders in de grond.

Gebruik

Draai de waterkraan open. Het basisapparaat ① regelt de waterdruk.

OPMERKING

Het basisapparaat 1 heeft aan een kant een opening waardoor de lucht wordt afgevoerd als de waterdruk te hoog is. Zorg ervoor dat deze opening altijd vrij blijft.

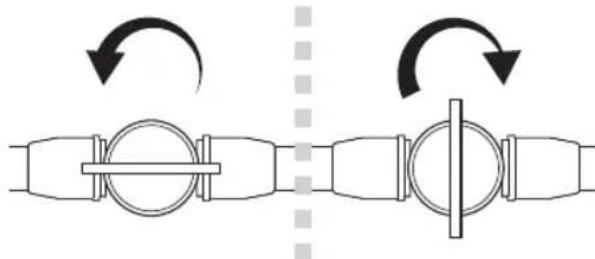

Stel de afsluitventielen 7 in (tegen de wijzers van de klok in openen/met de wijzers van de klok mee sluiten).

Draai na afloop van de irrigatie de waterkraanicht.

Demontage

Schroef het basisapparaat 1 gegen de wijzers van de klok in van de waterkraan af. Bij gebruik van een tuinslang schuift u het voorste deel van het koppelstuk waar achteren en trekt u het basisapparaat 1 eraf.
Druk alle verduelbuizen 11/12 uit de slanghoulders 9/10.
Trek de slanghoulders 9 / 10 uit de aarde.
Demonteer de verdeelbuizen 11/12 van alle onderdelen.

Reiniging

LET OP

• Gebruik geen bijtende, schurende of oplosmiddel bevattende schoonmaakmiddelen. Deze{kunnen de oppervlakken van het product aantasten.

Reinig het product met eenlicht bevochtigde, pluisvrije doek.
Maak de aansluitingen af en toe schoon, zodat ze nicht beginnen te lekken.

Basisapparaat reinigen

Schroef het tuinslangstuk tegende wijzers van de klok inuit hetbasisapparaat 1.
Verwijder de zeef en reinig deze onder stromend water.
Plaats de zeef terug in het basisapparaat ①.
Schroef het tuinslangstuk met de wijzers van de klok mee in het basisapparaat ①.

Opbergen

Maak alle onderdelen van het product waar water door stroomt volledig leeg.
Laat het product volledig opdrogen voordatu het opbergt.

Berg het product op een vorstvrijpelek op,omvorstschade te voorkomen.

Afvoeren

Informatie over möglichheden voor het afvoeren van het afgedankte product

krijgt u bij uw gemeente reiniging.

Het product is recycleerbaar; er is een uitgebreide

producentenverantwoordelijkheid op van toepassing en het afval wordt gescheiden ingezameld.

De verpakkingsmaterialen zich Niet schadelijk voor het milieu. Ze zich gekozen

op grond van milieuvriendelijkheid en waarom recyclebaar.

Voer Nieteerbenodigdeverpakkingsmaterialenafconformdeplaatselijk geldendevoerschriften.

Voer de verpakking af conform de milieuvoorschriften. Let op de aanduiding op

de verschillende verpakkingsmaterialien en voer ze zo nodig geschaden af. De verpakkingsmaterialien zijn voorzien van afkortingen (a) en cijfers (b) met de volgende betekenis: 1-7: kunststoffen, 20-22: papier en karton, 80-98: composietmaterialen.

Service

NL ServiceNederland

Tel.: [phone]

(0,10 EUR/Min.)

E-Mail: [e-mail]

BE ServiceBelgi

Tel.: [phone]

(0,15 EUR/Min.)

E-Mail: [e-mail]

IAN383526_2107

Importeur

Let op: het volgende adres is geen serviceadres. Neem eerst contact op met het opgegeven serviceadres.
