BRUGSANVISNING PTBS 30 A1 PARKSIDE

DRYPVANDINGSSYSTEM  PTBS 30 A1 Indledning Tillykke! Med dette køb har du valgt et produkt af høj kvalitet. Du bedes sætte dig ind i produktets funktion, før du bruger det første gang. Læs derfor den efterfølgende betjenings- vejledning omhyggeligt igennem. Brug kun produktet som beskrevet og kun til de angivne anvendelses- områder. Opbevar denne betjenings- vejledning, så du altid kan finde den igen. Lad altid vejledningen følge med produktet, hvis du giver det videre til andre. Forskriftsmæssig an vendelse Produktet er udelukkende beregnet til vanding af bede, plantekrukker og altankasser udendørs. Produktet er ikke beregnet til erhvervsmæssigt brug. Producenten påtager sig intet ansvar for skader, der opstår som følge af ikke-forskriftsmæssig anvendelse. Pakkens indhold

1× T-samlestykke (13 mm/ )

5 × T-reduktionsstykke (13 mm/ og 4,6 mm/ )

35 × Rækkedrypvander (4,6 mm/ )

15m fordelerrør (13 mm/ ) 1× Betjeningsvejledning BEMÆRK ► Kontrollér, at alle dele er leveret med, og at de ikke har synlige skader. Tekniske data Maks. driftstryk: 2 bar Sikkerhedsanvisninger Læs alle sikkerhedsanvisninger og -instruktioner! ■ Ret ikke vandstrålen mod elektriske installationer! ■ Ret ikke vandstrålen mod personer eller dyr!

Må ikke bruges til af- tapning af drikkevand! ■ Børn må ikke lege med pro- duktet. ■ Dette produkt kan bruges af børn fra 8år og derover og af personer med nedsatte fysiske, motoriske eller mentale evner eller manglende erfaring og/ eller viden, hvis de er under opsyn eller undervises i sikker brug af produktet og de farer, der kan være forbundet med det. IB_383526_PTBS30A1_LB8.indb 83 IB_383526_PTBS30A1_LB8.indb 83

■ Brug kun produktet sammen med basisenheden 1. ■ Sørg for, at snavspartikler ikke kan tilstoppe tilslutningerne eller komme ind i det indvendige af røret. ■ Sørg for, at alle tilslutninger sidder fast. ■ Luk altid for aftapningsstedet (vandhanen), når du har anvendt produktet! ■ Afmontér produktet i perioder med frost, så frostskader undgås. Tilslutning og montering BEMÆRK

Du kan slutte basisenheden 1 til en vandhane eller til et kob- lingsstykke på en haveslange. Pilesymbolet på basisenheden 1 angiver retningen, vandet løber i. ► Det brede fordelerrør w lægges fra basisenheden 1 og hen i nærheden af det ønskede vandingssted. Det smalle fordelerrør q lægges ud fra det brede fordelerrør w lige ved siden af planterne, som skal vandes med række- drypvanderen 8. ► Se eksemplet på tilslutnings- skemaet på klap-ud-siden før monteringen. Den følgende beskrivelse refererer til dette eksempel. IB_383526_PTBS30A1_LB8.indb 84 IB_383526_PTBS30A1_LB8.indb 84

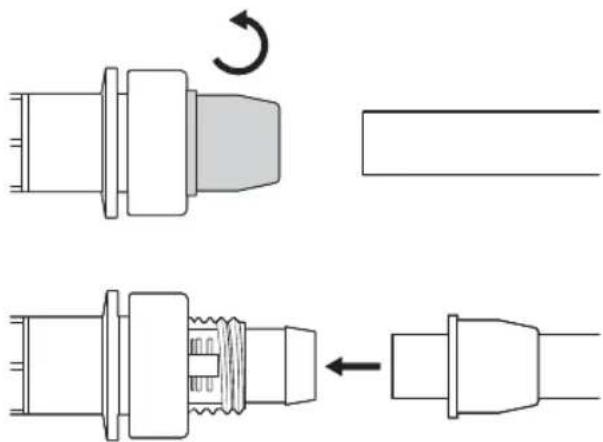

 85 ■PTBS 30 A1 Tilslutning til haveslangen ♦ Sæt basisenheden 1 ind i koblingsstikket på haveslangen. Tilslutning til vandhanen ♦ Skru haveslangestykket ud af basisenheden 1 imod urets retning. ♦ Skru basisenheden 1 på en vandhane i urets retning. Tilslutningsprincip for fordeler- rørene q/w Alle produktets dele, som kan for- bindes med fordelerrørene q/w, fungerer efter det samme princip. ♦ Skru omløbermøtrikken af ved at dreje den mod uret. ♦ Sæt omløbermøtrikken med den smalle side på et fordeler- rør q/w. ♦ Sæt fordelerrøret q/w på holderen. ♦ Skru omløbermøtrikken på holderen ved at dreje den med uret. IB_383526_PTBS30A1_LB8.indb 85 IB_383526_PTBS30A1_LB8.indb 85

Bred fordelerrørene q/w ud, og lad dem ligge en til to timer i solen, så de lettere kan skæres til. ► Brug en skarp multisaks til klip- ning af fordelerrørene q/w. Skær evt. snittet til og fjern ujævnheder med en cutterkniv. ► Brug de lange slangeholdere 0 til de brede fordelerrør w og de korte slangeholdere 9 til de smalle fordelerrør q. ♦ Læg det brede fordelerrør w ud, og skær det til i de nød- vendige længder. Skær alle fordelerrør w af, så de er lige. ♦ Forbind de nødvendige L- og T-samlestykker 2/3 med de tilskårne fordelerrør w. ♦ Forbind T-reduktionsstykkerne 4 med fordelerrørene w på ste- derne, hvor du laver rækker til dine planter. ♦ Forbind lukkepropperne 5 med fordelerrørene w på stederne, hvor du ikke vil slutte mere til. ♦ Anbring rækkedrypvanderen 8 i nærheden af rødderne til planterne, der skal vandes. IB_383526_PTBS30A1_LB8.indb 86 IB_383526_PTBS30A1_LB8.indb 86

 87 ■PTBS 30 A1 ♦ Anbring stopventilerne 7 der, hvor planterne har brug for vand, der reguleres separat. En enkelt plante eller en hel planterække kan reguleres separat. ♦ Læg det smalle fordelerrør q ud, og skær det til i de nød- vendige længder. Skær alle fordelerrør q af, så de er lige. ♦ Forbind T-reduktionsstykkerne 4 med fordelerrørene q. ♦ Forbind rækkedrypvanderne 8 og stopventilerne 7 med for- delerrørene q. ♦ Forbind lukkepropperne 6 med fordelerrørene q på stederne, hvor du ikke vil slutte mere til. ♦ Sæt de brede fordelerrør w fast i de lange slangeholdere 0, og stik slangeholderne 0 ned i jorden. ♦ Sæt de smalle fordelerrør q fast i de korte slangeholdere 9, og stik slangeholderne 9 ned i jorden. IB_383526_PTBS30A1_LB8.indb 87 IB_383526_PTBS30A1_LB8.indb 87

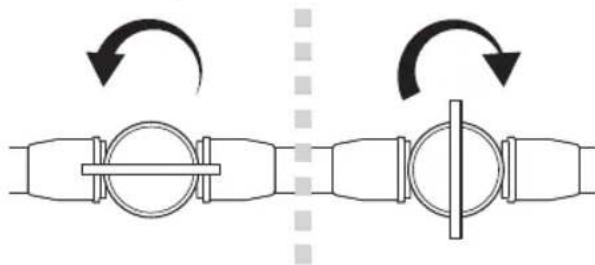

Drift ♦ Åbn for vandhanen. Basisenhe- den 1 regulerer vandtrykket. BEMÆRK ► Basisenheden 1 har en åbning på den ene side, hvor luften slipper ud, hvis vand- trykket er for højt. Sørg for, at denne åbning altid er fri. ♦ Reguler stopventilerne 7 (åbn imod urets retning/luk i urets retning). ♦ Luk for vandhanen, når vandin- gen er færdig. Afmontering ♦ Skru basisenheden 1 af vand- hanen mod urets retning. Ved anvendelse af haveslangen skal du skubbe den forreste del af koblingsstykket bagud og tage basisenheden 1 af. ♦ Tag alle fordelerrør q/w ud af slangeholderne 9/0. ♦ Tag slangeholderne 9/0 op af jorden. ♦ Afmonter fordelerrørene q/w fra alle dele. Rengøring OBS ► Brug ikke rengøringsmidler, der er ætsende, skurende, eller som indeholder opløsningsmid- ler. De kan angribe produktets overflader. ♦ Rengør produktet med en let fugtet, fnugfri klud. ♦ Rengør tilslutningerne af og til, så samlingerne altid er tørre. IB_383526_PTBS30A1_LB8.indb 88 IB_383526_PTBS30A1_LB8.indb 88

 89 ■PTBS 30 A1 Rengøring af basisenheden ♦ Skru haveslangestykket ud af basisenheden 1 imod urets retning. ♦ Fjern filteret og rengør det under rindende vand. ♦ Sæt filteret ind i basisenheden 1 igen. ♦ Skru haveslangestykket ind i basisenheden 1 i urets retning. Opbevaring ♦ Tøm alle produktets dele helt, der kommer i kontakt med vand. ♦ Lad produktet tørre helt før opbevaring. ♦ Opbevar produktet på et frostsikkert sted, så frostskader undgås. Bortskaffelse Du kan få oplysninger hos kommunen om bortskaffel- se af udtjente produkter. Produktet kan genbruges, er underlagt udvidet produ- centansvar og indsamles separat. Emballagematerialerne

valgt ud fra kriterier som miljøforligelighed og bortskaffelsesteknik og kan derfor genbruges. Bortskaf emballagematerialer, du ikke skal bruge mere, efter de lokalt gældende forskrifter. Bortskaf emballagen miljøvenligt. Vær opmærk- som på mærkningen på de forskellige emballeringsmateria- ler, og aflever dem sorteret til bortskaffelse. Emballagematerialer- ne er mærket med forkortelserne (a) og tallene (b) med følgende betydning: 1–7: Plast, 20–22: Papir og pap, 80–98: Kompositmaterialer. IB_383526_PTBS30A1_LB8.indb 89 IB_383526_PTBS30A1_LB8.indb 89

Service Service Danmark Tel.: 32 710005 E-Mail: kompernass@lidl.dk IAN 383526_2107 Importør Bemærk at den efterfølgende adresse ikke er en serviceadresse. Kontakt først det nævnte servicested.
