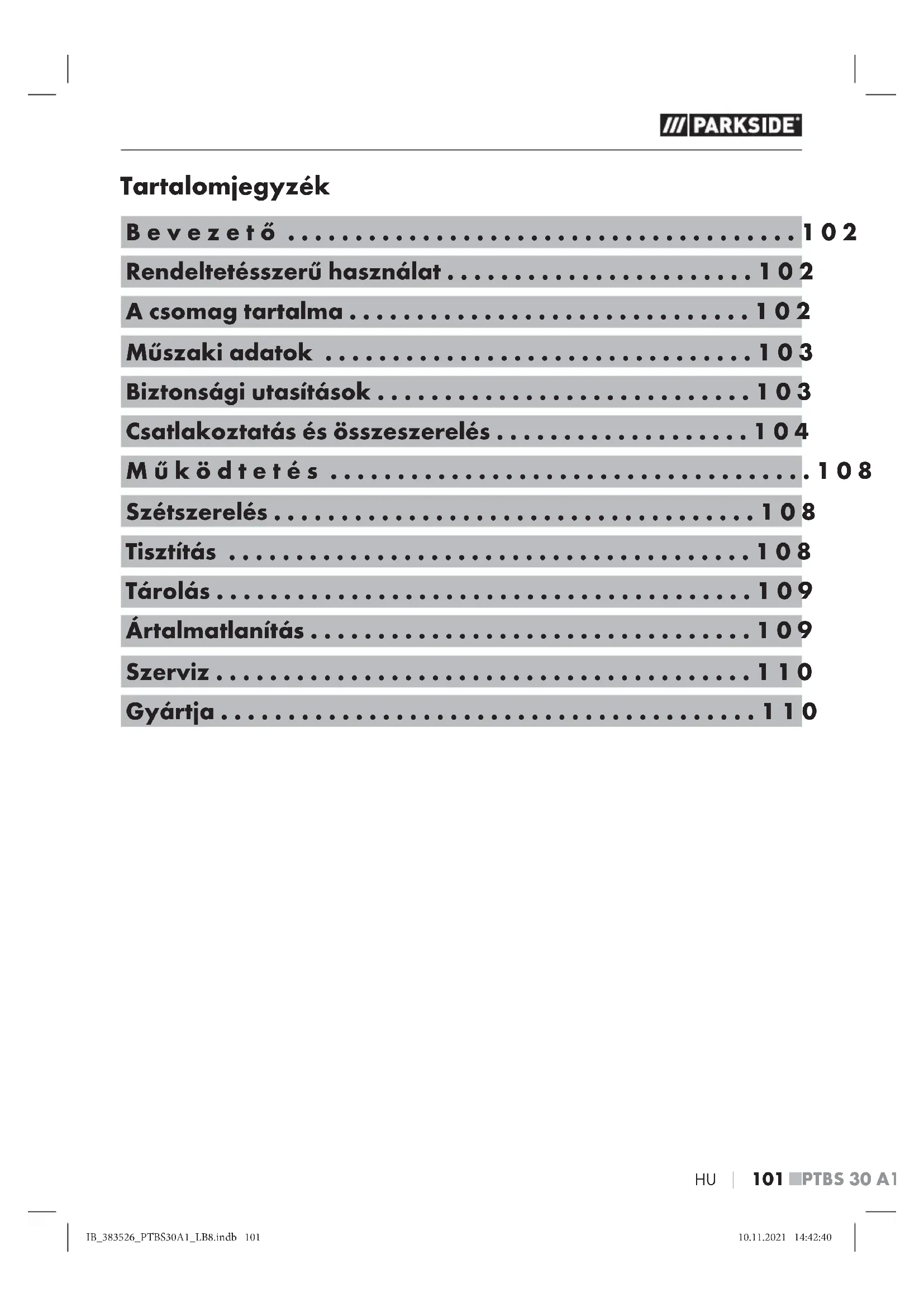

•  101 ■PTBS 30 A1 Tartalomjegyzék Bevezető p. 102
• Rendeltetésszerű használat p. 102
• A csomag tartalma p. 102
• Műszaki adatok p. 103
• Biztonsági utasítások p. 103
• Csatlakoztatás és összeszerelés p. 104
• Működtetés p. 108
• Szétszerelés p. 108
• Tisztítás p. 108
• Tárolás p. 109
• Ártalmatlanítás p. 109
• Szerviz p. 110
• Gyártja IB_383526_PTBS30A1_LB8.indb 101 IB_383526_PTBS30A1_LB8.indb 101 p. 110

Bevezető Gratulálunk! Vásárlásával kiváló minőségű termék mellett döntött. Az első üzembe helyezés előtt ismerkedjen meg a termékkel. Ehhez figyelme- sen olvassa el az alábbi használati útmutatót. A terméket csak a leírtak szerint és a megadott célokra hasz- nálja. Őrizze meg jól ezt a haszná- lati útmutatót. A termék harmadik személynek történő továbbadása esetén adja át a termékhez tartozó valamennyi leírást is. Rendeltetésszerű használat A termék kizárólag kültéri ágyások, cserepes növények és balkonládák öntözésére való. A termék nem al- kalmas ipari használatra. A nem rendeltetésszerű használat- ból eredő károkért a gyártó nem vállal felelősséget. A csomag tartalma

alapkészülék nyomásszabá- lyozóval

L összekötőelem (13 mm/ )

T összekötőelem (13 mm/ )

T szűkítőelem (13 mm/ és 4,6 mm/ )

2× záródugó (13 mm/ )

2× zárószelep (4,6 mm/ )

35× sorcsepegtető (4,6 mm/ )

20× tömlőtartó (4,6 mm/ )

5× tömlőtartó (13 mm/ )

15m elosztócső (4,6 mm/ )

15m elosztócső (13 mm/ ) 1× használati útmutató TUDNIVALÓ ► Ellenőrizze a csomag tartalmát, hogy hiánytalan-e és nincs-e rajta látható sérülés. Műszaki adatok Max. üzemi nyomás: 2 bar Biztonsági utasítások Olvassa el a biztonsági utasítá- sokat és az útmutatót! ■ Ne irányítsa a vízsugarat elektromos berendezésekre! ■ Ne irányítsa a vízsugarat személyekre vagy állatokra!

Ne használja ivóvízfor- rásként! ■ Gyermekek nem játszhatnak a termékkel. ■ A terméket 8 éves kor feletti gyermekek és csökkent fizikai, érzékszervi vagy szellemi ké- pességű, illetve tapasztalattal és ismeretekkel nem rendelkező személyek csak felügyelet mellett használhatják, vagy ha felvilágosították őket a termék biztonságos használatáról és megértették az ebből eredő veszélyeket. IB_383526_PTBS30A1_LB8.indb 103 IB_383526_PTBS30A1_LB8.indb 103

■ A terméket csak az alapkészü- lékkel 1 együtt használja. ■ Ügyeljen arra, hogy semmilyen szennyeződés ne tömítse el a csatlakozókat vagy ne kerüljön a cső belsejébe. ■ Ügyeljen az összes csatlakozó stabil csatlakozására. ■ A termék használata után mindig zárja el a vízvételi helyet (vízcsap)! ■ A fagykárok megelőzése érdekében a téli időszakban szerelje le a terméket. Csatlakoztatás és össze- szerelés TUDNIVALÓ ► Az alapkészülék 1 egy víz- csaphoz vagy egy kerti tömlő csatlakozóelemére csatla- koztatható. A nyíl szimbólum az alapkészüléken 1 a víz folyásirányát mutatja. ► Fektesse a széles elosztócsö- vet w az alapkészüléktől 1 a kívánt öntözési helyig. Fektesse a keskeny elosztó- csövet q a széles elosztócső- től w kezdve közvetlenül a növények mentén, amelyeket a sorcsepegtető 8 öntöz. ► Az összeszerelés előtt nézze meg a példaként szolgáló csatlakozási ábrát a kihajtha- tó oldalon. A következő leírás erre a példára vonatkozik. IB_383526_PTBS30A1_LB8.indb 104 IB_383526_PTBS30A1_LB8.indb 104

 105 ■PTBS 30 A1 Kerti tömlőre csatlakoztatás ♦ Dugja az alapkészüléket 1 a kerti tömlője csatlakozóele- mébe. Vízcsapra csatlakoztatás ♦ Csavarja ki a kerti tömlő elemet az óramutató járásával ellenté- tes irányban az alapkészülék- ből 1. ♦ Csavarja az alapkészüléket 1 az óramutató járásával meg- egyező irányban egy vízcsapra. Az elosztócsövek q/w csatlakoztatási elve A termék elosztócsövekhez q/w csatlakoztatható részei azonos elv szerint működnek. ♦ Csavarja le a hollandi anyát az óramutató járásával ellentétes irányba. ♦ Helyezze a hollandi anyát a vékony oldalával egy elosz- tócsőre q/w. ♦ Dugja rá az elosztócsövet q/w a befogóra. ♦ Csavarja erősen a hollandi anyát a befogó menetére az óramutató járásával megegye- ző irányba. IB_383526_PTBS30A1_LB8.indb 105 IB_383526_PTBS30A1_LB8.indb 105

Összeszerelés TUDNIVALÓ

Bővítse ki az elosztócsöveket q/w és hagyja őket egy- két órán át a napon, hogy könnyebben ki lehessen őket egyenesíteni. ► Az elosztócsöveket q/w éles ollóval vághatja át. A vágást adott esetben egyene- sítse ki és sorjamentesítse egy papírvágó cutterrel. ► Használja a hosszú tömlő- tartókat 0 a széles elosz- tócsövekhez w és a rövid tömlőtartókat 9 a keskeny elosztócsövekhez q. ♦ Terítse ki a széles elosztócsövet w és vágja szükséges méretűre. Vágja le egyenesen az elosztó- csöveket w. ♦ Csatlakoztassa a szükséges L és T összekötőelemeket 2/3 a méretre vágott elosztócsövek- hez w. ♦ Csatlakoztassa a T-szűkítőele- meket 4 az elosztócsövekhez w azokon a helyeken, ahol sorokat alakít ki a növényeihez. ♦ Csatlakoztassa a záródugókat 5 az elosztócsövekhez w azokon a helyeken, ahová már semmit nem csatlakoztat. ♦ Helyezze a sorcsepegtetőt 8 az öntözni kívánt növények gyökerének közelébe. IB_383526_PTBS30A1_LB8.indb 106 IB_383526_PTBS30A1_LB8.indb 106

 107 ■PTBS 30 A1 ♦ Tegye oda a zárószelepet 7, ahol a növényeinek külön szabályozható vízigénye van. Egyetlen növény vagy egy sor növény öntözése külön szabá- lyozható. ♦ Terítse ki a keskeny elosztócsö- vet q és vágja szükséges méretűre. Vágja le egyenesen az összes elosztócsövet q. ♦ Csatlakoztassa a T-szűkítőele- meket 4 az elosztócsövekhez

♦ Csatlakoztassa a sorcsepegte- tőket 8 és a zárószelepeket 7 az elosztócsövekhez q. ♦ Csatlakoztassa a záródugókat 6 az elosztócsövekhez q azokon a helyeken, ahová már semmit nem csatlakoztat. ♦ Rögzítse a széles elosztócsöve- ket w a hosszú tömlőtartókban 0 és dugja a tömlőtartókat 0 a földbe. ♦ Rögzítse a keskeny elosztócsö- veket q a rövid tömlőtartókban 9 és dugja a tömlőtartókat 9 a földbe. IB_383526_PTBS30A1_LB8.indb 107 IB_383526_PTBS30A1_LB8.indb 107

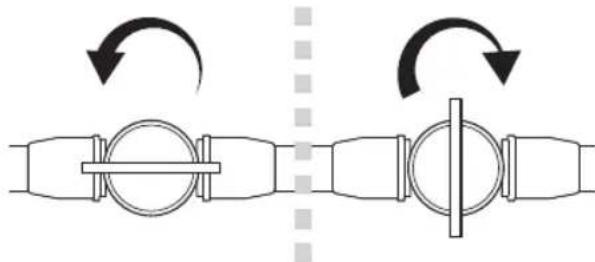

Működtetés ♦ Nyissa meg a vízcsapot. Az alapkészülék 1 szabályozza a víznyomást. TUDNIVALÓ ► Az alapkészülék 1 egyik oldalán van egy nyílás, ame- lyen keresztül leereszthető a levegő, ha túl nagy a víznyo- más. Ügyeljen arra, hogy ez a nyílás mindig szabadon maradjon. ♦ Szabályozza a zárószelepet 7 (nyitás az óramutató járásával ellenkező irányban/zárás az óramutató járásával megegye- ző irányban). ♦ Az öntözés befejezése után zárja el a vízcsapot. Szétszerelés ♦ Csavarja le az alapkészüléket 1 a vízcsapról az óramutató járásával ellentétes irányban. Kerti tömlő használata esetén tolja hátra a csatlakozóelem elülső részét és húzza le az alapkészüléket 1. ♦ Nyomja ki az összes elosztó- csövet q/w a tömlőtartókból 9/0. ♦ Húzza ki a tömlőtartókat 9/0 a földből. ♦ Szerelje le az elosztócsöveket q/w az összes részről. Tisztítás FIGYELEM ► Ne használjon maró hatású, súroló vagy oldószer tartal- mú tisztítószereket. Ezek kárt tehetnek a termék felületében. ♦ Tisztítsa meg a terméket eny- hén benedvesített, szöszmentes törlőkendővel. ♦ Időről időre tisztítsa meg a csatlakozásokat, hogy biztosítsa a szoros illeszkedést. IB_383526_PTBS30A1_LB8.indb 108 IB_383526_PTBS30A1_LB8.indb 108

 109 ■PTBS 30 A1 Alapkészülék tisztítása ♦ Csavarja ki a kerti tömlő elemet az óramutató járásával ellenté- tes irányban az alapkészülék- ből 1. ♦ Vegye ki a szűrőt és tisztítsa meg folyó víz alatt. ♦ Helyezze vissza a szűrőt az alapkészülékbe 1. ♦ Csavarja a kerti tömlő elemet az óramutató járásával meg- egyező irányban az alapkészü- lékbe 1. Tárolás ♦ Teljesen ürítse ki a termék összes vízvezető részét. ♦ Tárolás előtt hagyja a terméket teljesen megszáradni. ♦ Tárolja a terméket fagymentes helyen a fagykárok megelőzése érdekében. Ártalmatlanítás Az elhasználódott termék ártalmatlanításának lehe- tőségeiről tájékozódjon települése önkormányzatánál vagy a városi önkormányzatnál. A termék újrahasznosítha- tó, kiterjesztett gyártói felelősség körébe tartozik és külön kell gyűjteni. A csomagolóanyagokat környezetbarát és hulla- dék-ártalmatlanítási szem- pontok szerint választottuk ki és ezért újrahasznosíthatók. Ártalmatlanítsa a feleslegessé vált csomagolóanyagokat a hatályos helyi előírásoknak megfelelően. Ártalmatlanítsa a csoma- golást környezetbarát módon. Vegye figyelembe a különböző csomagolóanyagokon lévő jelzéseket és adott esetben válassza külön azokat. A csomago- lóanyagok rövidítésekkel (a) és számjegyekkel (b) vannak megje- lölve, az alábbi jelentéssel: 1–7: műanyagok, 20–22: papír és karton, 80–98: kompozit anyagok. IB_383526_PTBS30A1_LB8.indb 109 IB_383526_PTBS30A1_LB8.indb 109

Szerviz Szerviz Magyarország Tel.: 06800 21225 E-Mail: kompernass@lidl.hu IAN 383526_2107 Gyártja Ügyeljen arra, hogy az alábbi cím nem a szerviz címe. Először fordul- jon a megjelölt szervizhcez.
