| Producttype | Spanningsomvormer / omvormer |
| Merk | Ultimate Speed |
| Model | USSW 300 B2 |
| Ingangsspanning | 12 V DC (max. 14,8 V) |
| Uitgangsspanning | 230 V AC / 50 Hz |
| Maximaal continu vermogen | 300 W |
| Piekvermogen | 330 W (0,1 s) |
| Maximale uitgangsstroom | 1,30 A |
| USB-aansluiting | 2 × USB 5 V / 1 A max. |
| Uitgangsgolftype | Gemodificeerde sinusgolf |
| Rendement | > 75 % |
| Overbelastingsbeveiliging | ≥ 330 W |
| Thermische uitschakeling | 65 °C ±5 °C |
| Laagspanningsuitschakeling | 10,5 V ±0,3 V |
| Hoogspanningsuitschakeling | 14,8 V ±0,3 V |
| Ingebouwde zekeringen | 2 × platte zekering 20 A (auto) + 1 × glaszekering 10 A (sigarettenaansteker) |
| Gewicht (zonder kabels) | Ongeveer 450 g |
| Gebruikstemperatuur | 5 °C tot 40 °C |
| Luchtvochtigheid tijdens gebruik | 0 – 80 % (zonder condensatie) |
| Meegeleverde accessoires | Kabel met klemmen (rood/zwart) + kabel sigarettenaansteker 12 V |
| Bevestiging | Bevestigingsgaten voor vaste montage in voertuig |
| Gebruik | Alleen binnenshuis, op 12 V accu of sigarettenaansteker |
| Conformiteit | CE, EMC-richtlijnen, laagspanning, RoHS |
Veelgestelde vragen - USSW 300 B2 ULTIMATE SPEED
Gebruikersvragen over USSW 300 B2 ULTIMATE SPEED
0 vraag over dit apparaat. Beantwoord die u kent of stel uw eigen vraag.
Stel een nieuwe vraag over dit apparaat
Download de handleiding voor uw Spanningsomvormer in PDF-formaat gratis! Vind uw handleiding USSW 300 B2 - ULTIMATE SPEED en neem uw elektronisch apparaat weer in handen. Op deze pagina staan alle documenten die nodig zijn voor het gebruik van uw apparaat. USSW 300 B2 van het merk ULTIMATE SPEED.
GEBRUIKSAANWIJZING USSW 300 B2 ULTIMATE SPEED
Bedienings- en veiligheidsinstrumentes Vertaling van de originele bedieningshandleiding
PL
PRZEKŁADNIK NAPIECIOWY
Klap, voordat u begint te lezen, de pagina met afbeeldingen uit en maak u aansluitend vertrouwd met alle functies van dit apparaat.
cz
Tabel van de gezrukke pictogrammen.. 99
Inleiding. 100
Gebruik conform de voorschriften . 100
Leveringsomvang . 101
Beschrijving van de onderdelen.. 102
Technische gegevens.. 102
Veiligheidsinstructies. 104
Specifiekeveiligheidsinstructies.. 109
Ingebruikname.. 110
Opmerkingen voor het gebruik . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
Plaatsen en bevestigen.. .Pagina 111
Werking in een voertuig . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
Aansluiting op een spanningsbron . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
Aansluting op een 12 V-auto-sigarettenaansteker-bus ....... Pagina 112
Aansluiting op een startaccu.. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
Aansluiting en werking van een belasting/een apparaat . Pgina 1 14
Opmerkingen voor het gebruik van apparaten ....... Page 114
Signaal bij lage accuspanning.. . .. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
USB-apparaat laden.. .Pagina 115
De zekeringen verrangen.. 116
Fouten oplossen.
Reiniging en onderhoud. 120
Milieu-informatie en afvalverwijderingsgegevens
EU-conformiteitsverklaring . 122
Inhoudsopgave
Aanwijzingen over garantie en afhandelen
van de service.. 123
Garantievoorwaarden.. 123
Garantieperiode en wettelijk garantieclaims . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
Omvang van de garantie.. . 124
Afwikkeling in geval van garantie...... Page 124

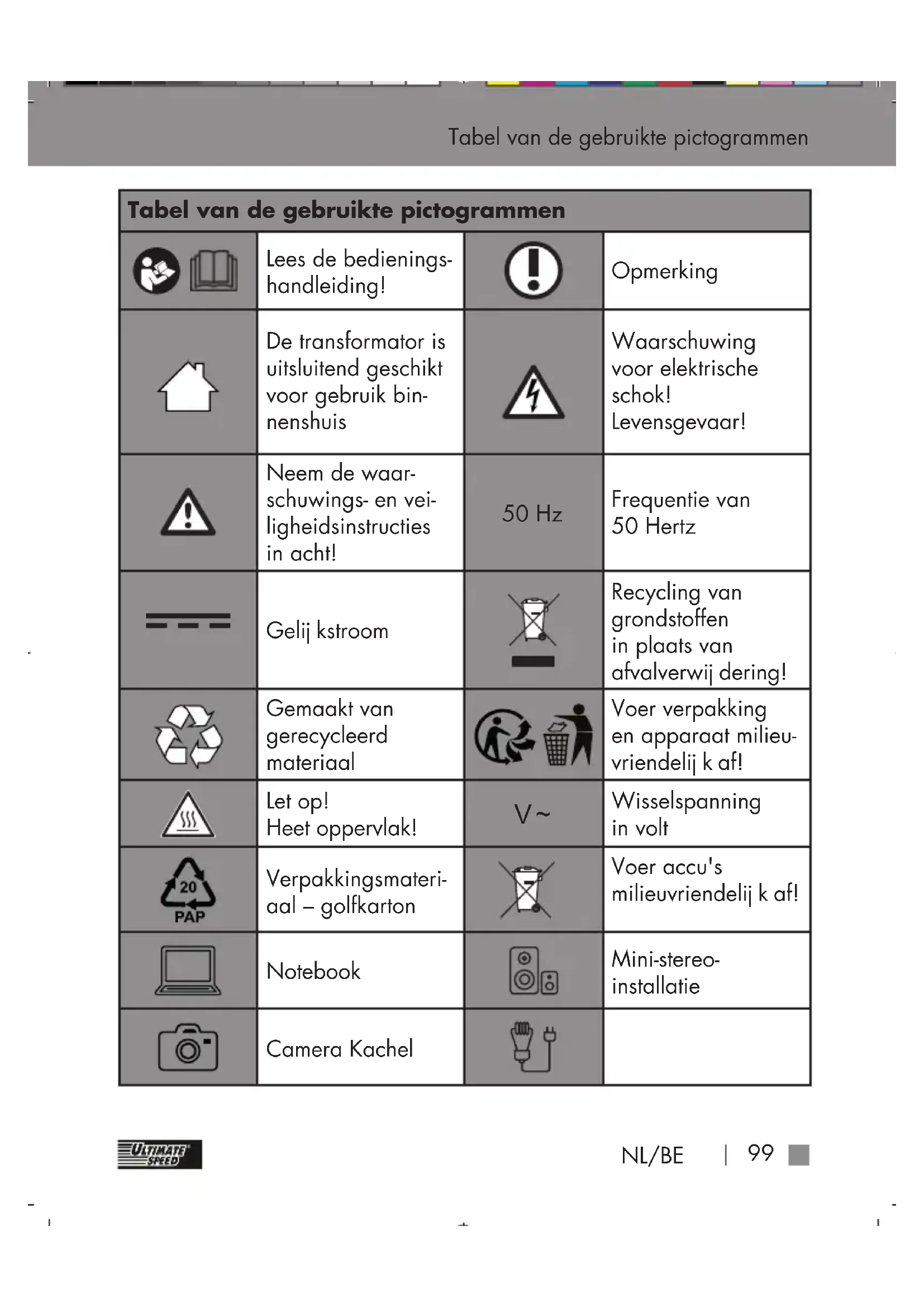

| Tabel van de gezruikte pictogrammen | |||
| Lees de bedienings-handleiding! | Opmerking | ||
| De transformator isuitsluitend geschikt voor gezruik bin-nenshuis | Waarschuwing voor elektrische schok! Levensgevaar! | ||
| Neem de waarschuwings- en veiligheidsinstructies in acht! | 50 Hz | Frequentie van 50 Hertz | |
| Gelifkstroom | Recycling van grondstoffen inplaats van afvalverwijdering! | ||
| Gemaakt van gerecycleerd materiaal | Voer verpakking en apparaat milieuvriendelijk k af! | ||
| Let op! Heet oppervlak! | V~ | Wisselspanning in volt | |
| PAP | Verpakkingsmateri-aal - golfkarton | Voer accu's milieuvriendelijk k af! | |
| Notebook | Mini-stereo-installatie | ||
| Camera Kachel | |||
| Tabel van de gezrukte pictogrammen | |||
| Beschermings-klasse II | Scheerapparaat | ||
| USB-lader Koelbox | |||
TRANSFORMATOR 300W USSW 300 B2
Inleiding
Hartelij k gefeliciteerd! U hebt gekozen voor een van onschehoogwaardige producten. Leer hetproduct voor de eerste ingebruikname kennen. Lees hiervoor devolgende bedieningshandleidingen de veiligheidsinstructies aandachtig door.
BUITEN HET BEREIK VAN KINDEREN HOUDEN!
- Gebruik conform devoorschriften
Deze transformator is geschikt om 230 V-apparaten met maximaal 300 W opgenomen vermogen of USB-apparaten met maximaal 1A stroomopname in de auto aan een 12 V-aansluiting te gebruiken. De transformator kan�ak aan keuze via de meegeleverde adapterkabel voor sigarettenaanstekers op de sigarettenaansteker van het voertuig of via de meegeleverde adapterkabel met klemmen direct op de accu worden aangeslo ten. Als de transformator door middel van adapterkabel direct op de accu worden aangesloten, dan mag de transformator alleen bij stilstaand voertuig gebruikt
worden. De produit is nicht aansprakelijk voor schade veroorzaakt door verkeerd gebruik of foutieve bediening. Deze transformator is Niet geschikt voor commercieel gebruik. Bij commercieel gebruik vervalt de garantie. Het apparaat werkketeld voor privégebruiken is Niet geschikt voor commercieel of industrieel gebruik. Ingebruikname uitsluitend door geinstrueerde Personen.
Opmerking!
Het uitgangsvermogen is temperatuur- en spanningsaftankelijk.
De uitgangsspanning varieert al naargelang belasting en ingangsspanning.
Let op!
Apparaten met gevoelige elektronica mogen nicht met de
transformator worden gezruikt,)\ omdat voor deze apparaten de\ uitgangsspanning Niet constant\ genoeg zou+kennen zijn. Deze\ apparaten zonden beschadigd\ kennen worden. Neem bij onduuidelijkheden contact op met de\ producent van het aangesloten\ apparaat.
- Leveringsomvang
Controleer altijd onmiddelijk na het uitpakken
of de leveringsomvang compleet is en of de transformator in perfecte staat is. Gebruik het apparaat Niet, wanner dit defect is.
| 1 Transformer | |
| 2 | Kabel met aansluitklem (1x rood 40 cm, 1x zwart 40 cm) |
| 1 | Kabel met 12 V-auto- sigarettenaansteker-stekker (2 m) |
| 1 Bedieningshandleiding | |
Inleiding
- Beschrijving van de onderdelen
1 Transformer
2 Led Werking (groen)
3 Overbelastingsweergave (rood)
Aan-uitschakelaar "0" betekent "UIT" "1" betekent "AAN"
5 230V-stopcontact
6 2xUSB-aansluiting1A
7 12 V-schroefaansluiting rood +
8 12V-schroefaansluitingzwart
9 2 x zekeringhouser
10 Kabel met aansluitklem rood
11 Kabel met aansluitklem zwart
Kabel met 12 V-auto-sigaretten-gansteker-stekker
13 2× 20 A platte voertuigzekeringen
Ventilator
15 Bevestigingsgaten voor de vaste montage
Moer rood
17 Moer zwart
18 Sigarettenaansteker-stekker
19 Glazen zekering 10 A
102| NL/BE
20 Contactpin
21 Borgschoefsluiting
Opmerking: Het in de volgende tekst gebruikte begrip "product" of "apparaat" heeft betrekking op de in deze bedieningshandleiding beschreiben transformer.
| Spanning: 12 V | --- |
| Max. spanning: | 4,8 V --- |
| Max. stroomopname: | 40 A |
| Onderspannings-uitschakeling: | bij 10,5 V ± 0,3 V |
| Overspannings-uitschakeling: | bij 14,8 V ± 0,3 V |
Uitgang:
| Spanning: | 230 V~ / 50 Hz |
| Uitgangsstroom: 1,30 A | |
| Continu vermogen: | max. 300 W |
| Rendement (η): >75 % | |
| Uitgangsgolfvorm: | gemodifi-ceerde sinus |
| Overbelastings-beveiliging: | >= 330 W |
| Temperatuuruit-schakeling: | bij 65°C ± 5°C |
| Piekvermogen: | max. 330W / 0,1s |
USB-aansluiting:
| Spanning: | 5 V --- |
| Uitgangsstroom: max. 1 A | |
Beveiling:
| Platte zekering in de transformator: | 2 x 20 Aplatte auto-zekering |
| Glazen zekering in de 12 V-auto-sigarettenaan-steker-stekker: | 10 A |
Algemene gegevens:
| Gewicht (zonder kabel): | ca. 450 g |
| Bedrijftstemperatuur: | 5 °C – 40 °C |
| Luchtvochtigkeit in bedrijf (rel. lucht- vochtigkeit – geen condens): | 0–80 % |
Technische en visuele wijzigingen können in het kader van de verdere ontwikkeling zonder aankondiging worden uitgevoerd. Alle maten, aanwijzingen en gegevens van deze handleiding�n dan ook zonder garantie. Juridische
claims die op basis van de handleiding worden ingediend, kannen waarom nicht worden opgeëist.
Veiligheidsinstructies
LEES VOOR HET GEBRUK DE BEDIENINGS- HANDLEIDING ZORGVULDIG DOOR. DEZE IS BESTANDDEEL VAN HET APPARAAT EN MOET OP ELK MOMENT BESCHIKBAAR ZIJN!
Deze paragraaf behandelt de elementaireveiligheidsvoorschriften bijwerkzaamheden met het apparaat.
Dit apparaat kan door kinderen vanaf 16aar alsmede door Personen
met verminderde fysieke, sensorische of mentale vaardigheden of een gebrek aan ervaring en kennis worden gebruikt, als zij onder toezicht staan of geinstrueerd werden met betrekking tot het veilige gebruik van het apparaat en ze de hieruit voortvloeijeende bevaren begrijpen. Kinderen mogen nicht met het apparaat spelen.
Reiniging en onderhoud mogen nicht door kinderen worden uitgevoerd zonder dat er toezicht op hen worden gehonden.
Op kinderen moet toe-zicht worden gehonden om te voorkomen dat ze met het apparaat spelen.
Houd het apparaat buiten het bereik van mensen - vooral kinderen - en huisdieren.
In het werkgebied is de gebruiker gegenover
derden verantwoordelijk voor schade die door het gebruik van het apparaatveroorzaakt is.
Richt het apparaat tijdens het gebruik in geen geval op uzelf of andere personen, met name Niet op de ogen en oren. Er bestaat letselgevaar!
Laat het apparaat nicht zonder toezicht functioneren.
Bewaar het apparaat op een droge plaats en buiten het bereik van kinderen.
Verwijder, om geva- ren te vermijden, na ieder gebruik en voor iedere reiniging de transformator uit het boardstopcontact c.q. de aansluitklemmen van de startaccu.
Sluit de transformator uitsluitend bij uitgeschakelde motor op de startaccu aan!
Er bestaat letselgevaar door roterende delen!
De transformator moet altoed makkelijk toegankelijk zich, zodat het apparaat in geval van nood snel van de accu losgekoppeld kan worden.
Zo voorkomt u schade aan het apparaat en eventu-eel waaruit voortvloeendi persoonlijk letsel:
Gevaardoor elektrischeschok!
Sluit de transformator uitsluitend op een 12 V-startaccu/board spanning aan. Bij de aansluiting op een 24 V-spanning kan het apparaat beschadigd worden.
Let er bij de aansluiting van de transformator
via de 12 V-auto-sigarettenaansteker-stekker op dat de polariteit van de auto-sigarettenaansteker-stekker overeenkomt met de polariteit van het boardstopcontact. Het boardstopcontact要去 intern positief gepoold zich, d.w.z. de pluspool van een voertuigaccu mag Niet op het chassis van het voertuig aangesloten zich.
- Controller voor de aansluiting van de omvormer of het boisstopcontact voldoende beveiligd is. Deze beveiliging mag in geen enkel geval omzeild of gewijzigd worden.
Gebruik uitsluitend de meegeleverde aansluitkabels.
U mag de apparaatbehuzing Niet openen of repareren. In dit geval is deveiligheid Niet gega
randeerd en komt de garantie te ververslen.
Het apparaat isuitsluitend geschikt het gebruik in enruimtes.
Brandgevaar!
Gebruik het apparaat Niet in de buurt van hate oppervlakken.
Zet het apparaat Niet neer opplaatsen die zichn blootgesteld aan directe zonnestraling. Het kan anders oververhit raken en onomkeerbaar beschadigd worden.
Gebruik het apparaat Niet in een voertuig dat in dezon staat.
Laat het apparaat tijdens de werking nooit zonder toezicht achefter.
Dek de ventilatiesleuf van de ventilator Niet af, wanner het apparaat is ingeschakeld.
Zet geen open vuurbronnen, zoals bijv. kaarsen, op het apparaat.
De twee aansluitkabels können bij hoge belasting opwarmen.
Vanwege de hoge overgangsweerstanden kan er bij het gebruik van de kabel met 12 V-auto-sigarettenaansteker-stekker spreakezijn van opwarming van de stekkerverbinding. Gebruik waarom bij werking met hoge belastingen altijd de aansluitkabels met de aansluitklemmen.
Opmerking voor de loskoppeling van het net!
Met de aan-uitschakelaar van dit apparaat wordt het apparaat Niet volledig van het boardnet c.q. van de accu losgekoppeld. Het apparaat neemt bij aangesloten
auto-sigarettenaanste-ker-stekker stroom op. Om het apparaat volledig van het boisnet los te koppelen, moet de 12 V-auto-sigarettenaansteker-stekker uithet boordstopcontact verwijderd worden/de aansluitklemmen van de startaccu verwijderd worden.
Werken met het apparaat
- Controller het apparaat voor ingebruikname op schade en gebruik het alleen in perfecte staat.
Stel het apparaat Niet bloot aan regen of nat weer. Laat het Niet in contact komen met water endompel het Niet onder in water. Er bestaat gevaar op een elektrische schok!
Houd tijdens het gebruik alle openingsen van het
apparaat vrij. Sluit de openingsen Niet af met handen of vingers endek het apparaat Niet af. Er bestaat oververhittingsgevaar!
Laat het apparaat Niet bij hoge buitentemperaturen in de auto anschter. Het apparaat kan dan onherstelbare schade oplopen.
Het apparaat wordt warm tijdens het gebruik. Er is verbrandingsgevaar bij het aanraken van hete oppervlakken.
Let erop dat er geen zand, stof of andere vreemde voorwerpen in de luchtinlaat- of luchtuitlaatopening terechtkomen.
Gebruik het apparaat Niet in de buurt van ontvlambare vloeistoffen of gassen. Zuig geen hetedampen aan. Wanneru dit Niet in acht neemt, bestaat brand- of ontploffingsgevaar!
Schakel het apparaat uiten koppel het apparaat los van de voedingsspanning:
- wonneer u het apparaat Niet gebruikt;
- wonneer u het apparaat zonder toezicht achterlaat;
- wanner u reinigings-werkzaamhedenuitvoert;
- wonneer de aansluit-kabel beschadigd is;
- nadat verontreiniging is binnengedrongen of bij abnormale geluiden.
Gebruik alleen toebehoren dat door de fabrikant is geleverd en wordt aanbevolen.
Het apparaat Niet demonteren of wijzigen. Dit apparaat mag alleen door een onderhoudstechnicus worden gerepareerd.
Niet opplaatsen opslaan, waar de temperatuur hoger kan worden dan 65^
Uitsluitend gebruiken bij een omgevingstemperatuur zusammen 5^ en 40^ .
Uitsluitend de bij het apparaat geleverde adapterkabels gebruiken.
VOORZICHTIG:
Zo vermijdt u ongevallen en letsel door
een elektrische schok:
Gebruik het apparaat nicht wanneer de schakelaar Niet kan worden in- en uitgeschakeld. Laat beschadigde schakelaars verrangen.
Draag het apparaat nicht met de kabel. Gebruik de kabel nicht om de stekker uit het stopcontact te trekken. Bescherm de
Koppel bij beschadiging van de kabel het apparaat meteen los van de voedingsspanning.
- Specifieke veiligheidsinstructies
Eenlichtverhoogdebedrijfstemperatuur wijstniet op een defect,maaris volledig normal.
Houd het apparaat uit de buurt van vocht en hoge temperaturen en vuur.
Bewaar het apparaat op een droge plaats en bescherm het gegen vocht en corrosie.
Laat het apparaat nicht vallen.
- Ingebruikname
Haal alle onderdelen uit de verpakking en controllerer of het apparaat of de transformator of de losse onderdelen beschadigd zich. Als dit het geval is, gebruik de transformator dan Niet. Neem contact op met de producent via het vermelde serviceadres. Verwijder alle beschemende folies en overige transportverpakkingen. Controller of de levering compleet is.
Let op:
Laat kleine kinderen nicht met verpakkingfolies spelen. Er bestaat verzstikkingsgevaar!
Opmerkingen voor het gebruik

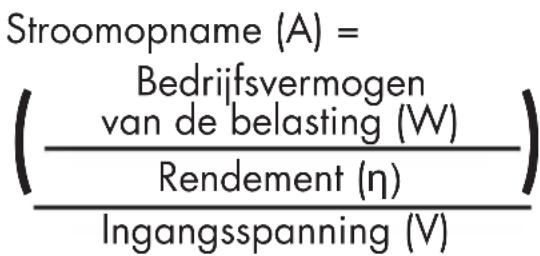

Voor de continue werkung van apparaten via de transformator 1要去 op het boordstopcontact een spanning tussen 10,5 en 14,8 V aanwezig�<|im_start|>assistant en spanning tussen 10,5 en 14,8 V aanwezig�<|im_start|>
voorde aansluiting van de transformer of de spanningsbron voldoende stroom voor de werking levert.De voor de werking vereiste stroom kan als volgt berekend worden:
Voorbeeld:
$$ \begin{array}{r l} & (\frac {3 0 0 \mathrm {W}}{0 , 7 5}) \ & \frac {1 2 \mathrm {V}}{1 2 \mathrm {V}} = 3 3, 3 \mathrm {A} \end{array} $$
De spanningsbron要去 voor een continue belasting van 300 W dus minstens 33,3 A leveren.
Opmerking:
12 V-boardstopcontacten leveren max. 10 A, waarom要去 de transformator in dit voorbeeld met de aansluitklemmen direct op een startaccu worden aangesloten.
Opmerkingen voor het gebruik
Alleen zo kan het continue vermogen van 300 W bereikt worden.
Let op!
Sluit de transformator 1 nooit op een 24 V-boardnet aan. Het apparaat wordt anders beschadigd. Het apparaat mag uitsluitend op een spanningsbron met een nominale spanning van 12 V worden aangesloten.
- Plaatsen en bevestigen
De transformatormoet op een effen en vlak oppervlak gespositioneerd worden. Zorg ervoor dat rondon de transformator minstens 1 cm vrij ruimte voor de luchtcirculatie overblijft.
■ Achter de ventilatiesleuven vanbelemmert bij de rijtaken. Leg de ventilator 14要去en kabels waarom altijd zo dat ze afstand van 50~cm in acht Niet met bewegende delen in aanworden genomen. raking komen of het zich tunnen
Voor de vaste montage in een belemmeren. voertuig�in de kunststof
Wonneer u de transformator 1 in een voertuig gebruikt, zorg er dan voor dat de installmente u Niet
sokkel van de transformator 1 gaten 15 voorzien. Met behulp van passende schroeven kan de transformator 1 stevig gemonteerd worden. Neem waar bij bovengenoemde vrij ruimte voor de luchtcirculatie in acht.
Vanwege voertuigspecifieke kenmerken is het nicht möglich universeel passend bevestigingsmaterial toe te voegen.
Mocht u twijfels hebben, neem dan contact op met uw autowerkplaats.
- Werking in een voertuig
Opmerking:
De transformator 1 kan ook bijuitgeschakelde motor worden gebrukt. Houd er darüber reckening mee dat de transformator 1 eventuel tijdens een startprocedure van de motor nicht functioneert.
- Aansluiting op een spanningsbron
Let op!
Controleer voor de aansluiting van de transformator op een spanningsbron dat de aan-uitschakelaar 4 van het apparaat in de positie "0" (UIT) staat. U kunt de transformator met de 12 V-stekker op een 12 V-boardstopcontact aansluten of met de kabels met aansluitklemmen en direct op een startaccu vastklemmen.
- Aansluiting op een 12 V-auto-sigaretten-aansteker-bus
Verwijder de rode moe op de transformator 1. Geleid het rode ringoog van de kabel met 12 V-auto-sigarettenaansteker-stekker 2 met de opening over de schroefaansluiting (zie afb.1). Let erop dat de sluitringCUSen ringoog en moer 16 ligt.
Draai de rode moe zo vast dat het ringoog nicht meer kan losraken.
- Verwijder de zwarte moer op de transformator 1. Geleid het zwarte ringoog van de kabel met 12 V-auto-sigaretten-aansteker-stekker 2 met de opening over de 12 V-schroefaansluiting 8 (zie afb.1). Let erop dat de sluitring tussen ringoog en moer 17 ligt. Draai de zwarte moer zo vast dat het ringoog Niet meer kan losraken.
Opmerkingen voor het gebruik
Steek de kabel met 12 Vauto-sigarettenaansteker-stekker in een auto-sigarettenaansteker-bus.
Afb. 1
Opmerking:
Vanwege de hoge overgangsweer
standen kan er bij het gebruik van
de kabel met 12 V-auto-sigaretten
aansteker-stekker sprake zich
van opwarming van de stekkerver
binding. Gebruik waarom bij
werking met hoge belastingen
altijd de aansluitkabels met de
aansluitklemmen en
- Aansluiting op een startaccu
Verwijder de rode moer op de transformator Geleid
het rode ringoog van de kabel met aansluitklem rood 10 over de 12 V-schroefaansluiting (zie afb. 1). Let erop dat de sluitring tussen ringoog en moer 16 ligt.
Draai de rode moe zo vast dat het ringoog Nieteer kan losraken.
Verwijder de zwarte moer op de transformator 1 Geleid het zwarte ringoog van de kabel met aansluitklem zwart over de schroefaansluiting (zie afb. 1). Let erop dat de sluitringCUSEN RINGOOG en moer 17 ligt.
Draai de zwarte moer zo vast dat het ringoog nicht meer kan losraken.
Sluit eerst de rode klem op de pluspool van de startaccu aan en daarna de zwarte klem op de minpool van de startaccu.
Opmerkingen voor het gebruik
- Aansluiting en werkking van een belasting/een apparaat
Let op!
Controleer voor de aansluiting van een belasting/een apparaat op de transformator 1 dat de aan-uitschakelaar 4 van het apparaat in de positie "0" (UIT) staat.
Controleer dat het vermogen van de aangesloten belasting/ van het aangesloten apparaat het maximale continue vermogen van de transformator Niet 1 overschrijdt.
Let op!
Schakel de belasting/het te gebruiken apparaat nu nog nicht in!
Sluit de stekker van de aan te sluiten belasting/het te gebruiken apparaat op het 230 V-stopcontact 5 van de transformator 1 aan.
Schakel de transformator 1 in, door de aan-uitschakelaar 4 in de positie "1" (AAN) te zetten. Er klinkt een kort geluid en de overbelastingsweergave 3 (rood) brandt even. Daarna brandt de werkinq-led 2 (groen), wonneer de transformator 1 correct op een opgeladen accu is aangesloten.
Schakel nu de belasting/het te gebruiken apparaat in.
Opmerking:
Wanner er een geluid te horen is en de overbelastingsweergave 3 rood brandt, is de ingangsspanning te laag of het vermogen van de op de transformator aangesloten belasting/van het apparaat is te hoog.
Opmerkingen voor het gebruik van apparaten
Algemene opmerkingen:
Normaal gesproken vindt u op het typeplaatje van apparaten
Opmerkingen voor het gebruik
informatie over het stroomverbruik in ampere (A) of het opgenomen vermogen in Watt (W). Let er voor de werking op dat de maximale stroomopname Niet hoger dan 1,30 A is en het maximale continue vermogen Niet meer dan 300 W bedraagt.
Belastingen met een hoge inwendige weiterstand{kunnen eer goed via de transforma- tor 1 gebrukt worden, belastingen met een lage inwendige weiterstand daarentegen, zoals bijv. verwarmings-en kookapparatuur, hebben over het algemeen een te hoog opgenomen vermogen in Watt.
Inductieve belastingen, zoals bijv. television- of stereoapparatuur (apparaten met een spel of een transformator)vragen vaak om een veelvoudig hogere inschakelstroom dan waarstandsbelastingen met hetzelfde aangegeven opgenomen vermogen in Watt.
Televisieapparatuur verbrukt bij het inschakelen vele malen het op het typeplaatje aangegeven opgenomen vermogen. Hierdoor kan hetoodzakelijk sein de transformator 1
meerdere malen in en uit te schakelen, om een televisioneapparaat te konnen inschakelen.
Neem bij onduuidelijkheden contact op met de producent van het aangesloten apparaat.
- Signaal bij lage accuspanning
Wanneer de accuspanning.
onder 10,5 V daalt, wordt de
transformator uitgeschakeld
en brandt de overbelastingsweergave 3 rood. Er klinkteen waarschuwingstoon.
USB-apparaat laden
Let op!
Controleer voor de aansluiting dat het opgenomen vermogen van het
Opmerkingen voor het gebruik
USB-apparaat nicht hoger dan 1A is. Nadere informatatie ontvangt u in de bedieningshandleiding van uw USB-apparaat.
Steek de USB-stekker van het USB-apparaat op de USB-aansluiting 6 van de transformator 1.
Schakel, indien nodig, het USB-apparaat in.
Opmerking: Het 230 V-stopcontact en de USB-aansluiting kuren gelijktijdig worden gebrukt.
- De zekeringenvervangen
Levensgevaar doorelektrische schok:
koppel voor de verranging van een zekering de transformator 1 los van de stroomvoorziening. Verwijder ook een op de transformator 1 aangesloten apparaat. Vervang de zekering door een gelijkwaardige, in de technische
116| NL/BE
gegevens aangegeven type met hetzelfde uitschakelkenmerk (20A).
Let op!
Er mag geen zekering met een andere waarde worden gezruikt! Werk voor het opnieuw inschakellen van de transformator 1 deoorzaak voor het activeren van de beveiliging weg.
Om de 20 A platte voertuigzekering te verrangen, gaat u als volgt te werk:

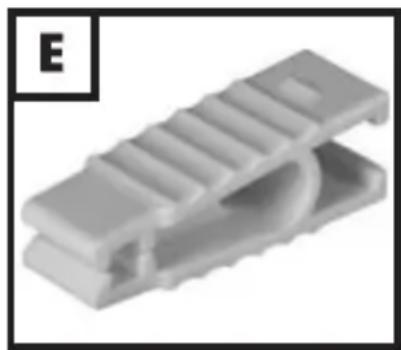

trek de voertuigzekering 13uit de zekeringhouser. De zekering kunt u eenvoudig eruit trekken, door een auto-zekeringtrekker te gebruiken (zie afb. E). Deze is nicht bij de levering inbegren.
Ultimate Speed
Opmerkingen voor het gebruik / Fouten oplossen
Plaats een neue, gegelijkwaardigezekering.
Omde10A glazen zekering 19 in de sigarettenaanste- ker-stekker 18 te verrangen, gaat u als volgt te werk:
verwijder de borgschroefsliuting 21, waaronder zich dezekering bevindt.
Let er waar bij op dat de los geplaatste contactpin 20 nicht verlorenGaat.
Verwijder de defecte 10 A glazen zekering
Plaats een(AP)gelijkwaardige 10A glazen zekering
Plaats de contactpin 20 in de borgschroefsluiting 21 en schroef de borgschroefsluiting 21 wee op de 12 V-sigarettenaansteker-stekker 18
- Fouten oplossen
| Probleem Mogelijke oplossing: | ||
| Geenuitgangsspanning | De transformator 1is overbelast. | Verminder de belastingtot deze de in detechnische gegevensaangegeven maximalebelasting nicht meeroverschrijdt. |
| De ingangsspanningligt onder 10,5 V. | Houd deingangsspanningvan de transformatorboven 10,5 V, om eenuitgangsspanning teverkrijgen. | |
| Lage uitgangsspanning | De ingangsspanning ligt onder 12 V. | Houd de ingangsspanning van de transformator boven 12 V, om de uitgangsspanning constant te houden. |
| Het signal voorlage accuspanning blijft steeds waar klinken | Accu is defect. Vervang | de accu. |
| Onvoldoende voedingsspanning of stroomvoorziening. | Controler de toestand van het boardstopcontact en van de 12 V-auto-sigarettenaansteker-stekker 12 en reinig deze eventuel. | |
| Geen uitgangsvermogen | De transformer 1 is vanwege lage om-gevingstemperatuur (bijv. bij minder dan 10 °C in de winter) Niet volledig opge-warmd. | Schakel de transformer 1 in een weeer uit tot het op de transformator 1 aangesloten apparaat van stroom worden voorzien. Herhaal deze procedure om het apparaat te konnen inschakelen. |
| Probleem Mogelijke oorzaak Oplossing: | ||
| Geenuitgangsvermögen | Het contact moet ingeschakeld+zijn, zodate het board-stopcontact van stroom worden voorzien. | Schakel het autocontactslot in c.q. in de positie "1" (AAN). |
| De transformator 1 is overbelast. | Verminder de belasting tot deze de in de technische gegevens aangegeven maximale belasting Niet meer overschrijdt. | |
| De transformator 1 is oververhit. | Wacht tot het apparaat is afgekoeld. Zorg voor voldoende ventilatieafstand. Let erop dat de aangesloten belasting Niet continu de maximale belasting overschrijdt, om opnieuw oververhitten te voorkomen. | |
| De apparaatzekering is doorgebrand. | Vervang dezekering zoals beschreiben in het hoofdstuk "Dezekeringen verrangen". Controller of de transformator met de juiste polariteit aan de stroomvoorziening is aangesloten. | |
Televisieapparatuur: de transformator 1 is afgeschermd en geeft een gemodificierde sinusgolf af. Bij de ontvangst van bijv. zeer zwakke televisiezenders kan erchter spreake zichen van interferenties c.q. beeldstoringen.
Positioneer de transformator in dit geval zo ver möglich verwijderd van televisione, antennekabel en Antenne. Lijn de transformator 1, de televisie, de antennekabel en de antenne onderling uit, tot de ontvangst beter wordt. Gebruik indien möglich een hoogwaardige, afgeschermde antennekabel.
■ Audiosystemen: sommige audio-/videosystemen geben een brommende toon af via de luidsprekers, wanner ze via de transformator 1 bediend worden. Dit ligt eraan dat de appa
raten de gemodificierde sinus golf van de transformator 1 Niet kuren filteren en is geen defect van de transformator 1.
- Reiniging en onderhoud
Let op: Het apparaat mag nicht met water in contact komen en ook nicht direct in water worden gelegd. Er bestaat letselgevaar door een elektrische schok, wanneer vocht in het apparaat terechtkomt.
Koppel voor iedere reiniging de transformator 1 los van de auto-sigarettenaansteker-bus/ verwijder de aansluitklemmen van de startaccu. Verwijder ook een op de transformator 1 aangesloten apparaat.
Reinig het behuizingssoppervlak en de toebehoren meteenlicht bevochtigde doek. Gebruik nooit benzine, oplos
madel of reiniger, aangezien\ deze het oppervlak van het\ apparaat+kunnen aantasten!\ Indien de ventilationsleuven stoffig,zijn,reinig deze dan meteen zacht penseel.
- Milieu-informatie en afvalverwijderingsgegevens
Recycling van grondstoffen inplaats van afvalverwijdering!
Conform Europese richtlijn 2012/19/EU moet afgedankte elektrische apparatuur gescheiden worden afgevoerd en maar een inzamelpunt voor milieuvriendelijkere recyclage worden gebracht. Voer het apparaat af via een erkend afvalverwerkingsbedrijf of via uw gemeentelijkke afvalwerkingsdienst. Neem de actueel geldende voorschriften in acht. Neem in geval van twijfel contact op met uw afvalverwerkingsdienst.
Apparaat, toebehorenen verpakking dienen op een milieuvriendelijke manier te worden gerecycled.
Gooi elektrische apparatuur nicht weg met het huisvuil!
U bent als consument wettelijk verplicht (wete-
ving op gebied van accu's) om alle gebruikte accu's in te leveren.
Schadelijke stoffen in accu's zijn voorzien van de hiernaast getoonde symbolen, die op het verbod van de afvoer via het huisvuil attenderen. De aanduidingen voor de doorslaggevende zware metalen�: Cd = cadmium, Hg = kwik, Pb = lood.
Breng gebruikte accu'saar een afvalinzamelpunt in uw stad of gemeente of terug maar de dealer. Hiermee voldoet u aan de wette lijke zorgvuldigheidsplachten en levert u een belangrijke bijdrage aan de milieubescherming.
EU-conformiteitsverklaring
Wij,
C. M. C. GmbH
Documentverantwoordelijke:
verklaren alleen verantwoordelijk teijken voor hetfeit dat het product
Transformer
IAN: 351562_2007
Art.nr.: 2325
Productiejaar: 2021/15
Model: USSW 300 B2
voldoet aan de belangrijke veiligheidsvereisten die in de Europese Richtlijnen
Laagspanningsrichtlijn:
(2014/35/EU)
122| NL/BE
RoHS-richtlijn:
(2011/65/EU+2015/863/EU)
en in de wijzigingen hiervan zich vastgelegd.
Het bovengenoemde object van de Verklaring voldoet aan de voorschriften van de Richtlijn
2011/65/EU van het Europese Parlement en van de Raad d.d.
8 Juni 2011 ter beperking van het gebruik van bepaalde gevaarlijke stoffen in elektrische en elektronische apparaten.
Voor de conformiteitsbeoordeling
werd gebruik gemaakt van de vol-gende geharmoniseerde normen:
EN 62368-1:2014/
A11:2017
EN 50498:2011
St. Ingbert, 1-10-2020
i. o. Dr. Christian Weyler - Kwaliteitswaarborg -
- Aanwijzingen over garantieenafhandelen van de service
Garantie van Creative Marketing & Consulting GmbH
Geachte klant,
U ontvangt 3aar garantie op dit apparaat vanaf de aankoopdatum. In geval van schade aan dit product kunt u een rechtmatig beroep doen op de verkoper van het product. Deze wettelijk rechten worden door once hierna vermelde garantie nicht beperkt.
Garantievoorwaarden
De garantietermijn gaat in op de aankoopdatum. Bewaar het originele kassabon zorgvuldig. Dit document geldt als aankoopbewijs. Wonneer binnen 3aar na aankoopdatum van dit producteen materiaal- of productiefout optreedt, dan zullen wij het pro
duct - maar ons oordeel - Gratis repareren of verrangen. Deze garantie vereist dat het defecte apparaat binnen 3aar vanaf uw aankoop (kassabon) worden ingediend en er schriftelijk kort wordt beschreiben wat het gebrek is en wanner het is opgetreden. Wanner het defect onder unsere garantie valt, ontvangt u het gerepareerde product of een neuen product terug. Door de reparatie of de vervanging van het product begint geen neue garantietermiin.
- Garantiepiodeenwettelijegarantieclaims
De garantieperiode worden doorde waarborg Niet verlangd.Dit geldt ook voor verrangen engerepareerde onderdelen.Schade en defecten die eventueel al bij deaankoop aanwezig zich, moeten onmiddelijk na het uitpakken worden gemeld. Reparaties na
Aanwijzingen over garantie en afhandelen van de service
afloop van de garantieperiode\ dienen te worden betaald.
- Omvang van de garantie
Het apparaat wordt volgens strenge kwaliteitsrichtlijnen zorgvuldig geprodueerd en voor levering grondig getest.
De garantie geldt voor materiaal-of productiefouten. De garantie is Niet van toepassing op productonderdelen, die onderhevig zich aan normale slijtage en hierdoor als aan slijtage onderhevige onderdelen gelden, of op breekbare onderdelen, zoals bijv. schakelaars, accu's of dergelijkke onderdelen, die gemaakt zich van glas. Deze garantie wordt ontelldig, wanner het product werk beschadigd, Niet correct werk gebruikt of werk onderhouden.
Voor een deskundig gebruik van het product dienen alleen de in de originele gebruiksaanwijzing genoemde aanwijzingen strikt in
acht te worden genomen. Vermijd absolutuut toepassingsdoelen en handelingen die in de originele gebruiksaanwijzing worden afgeraden of waartegen worden gewaarschuwd.
Het product is uitsluitend bestemd voor privilegegebruik en Niet voor commerciale doeleinden. Bij verkeerd gebruik en ondeskundige behandeling, bij gebruik van geweld en bij reparaties die nicht door een door ons geauthoriseerd servicefiliaal�uiu itgevoerd, verwalt de garantie.
- Afwikkeling in geval van garantie
Om een snelle afhandeling van uw reclamatie te waarborgen, dient u de volgende aanwijzingen in acht te nemen:
Houd a.u.b. bij alle vragen de kassabon en het artikelnummer (bijv. IAN) als bewijs voor aankoop binnen handbereik.
Het artikelnummer vindt u op het typeplaatje, een gravure, het titelblad van uw gebruiksaanwijzing (beneden links) of de sticker op dechter- of onderijde. Wanner er storingen in de werking of andere gebreken optreden, dient u eerst Telefonisch of per e-mail contact met de hierna genoemde serviceafdeling op te nemen.
Een als defect geregisteerd product kunt u dan samen met uw aankoopbewijs (kassabon) en de vermeling over wat het gebrek is en wonneer het is opgetreden, voor u franco verzenden aan het u meegedeelde serviceadres.
Opmerking:
Op www.lidl-service.com kunt u deze en nog veel andere gebruiksaanwijzingen, productvideo's en software downloaden.
Met denen QR-code kommt u direct op de Lidl-Service-pagea (www.lidl-service.com) terecht en
kunt u uw gebruiksaanwijzing openen door het artikelnummer (IAN) 351562 in te voeren.
Let erop dat het volgende adres geen serviceadres is. Neem eerst
Aanwijzingen over garantie en afhandelen van de service
contact op met het hierboven vermelde servicepunt.
Adres:
C. M. C. GmbH
Katharina-Loth-Str. 15
DE-66386 St. Ingbert
DUITSLAND
