BEDIENUNGSANLEITUNG USSW 300 B2 ULTIMATE SPEED

Klappen Sie vor dem Lesen die Seite mit den Abbildungen aus und machen Sie sich anschließend mit allen Funktionen des Gerätes vertraut.

NICHT IN DIE HÄNDE VON

KINDERN KOMMEN LASSEN! z Bestimmungsgemäße Verwendung Dieser Spannungswandler ist geeignet, um 230 V Geräte mit maximal 300 W Leistungsaufnahme oder USB-Geräte mit maximal 1A Stromaufnahme im Auto an einem 12-V-Anschluss zu betreiben. Der Spannungswandler kann wahlweise über das mitgelieferte Zigarettenanzünderadapterkabel am Zigarettenanzünder des Fahrzeugs oder über das mitgelieferte Adapterkabel mit Klemmen direkt an die Batterie angeschlossen werden. Wird der Spannungswandler mittels Adapterkabel mit Klemmen direkt an die Batterie angeschlossen, so darf der Spannungswandler nur bei stehendem Fahrzeug verwendet werden. Der Hersteller haftet nicht für Schäden, die durch bestimmungswidrigen Gebrauch oder falsche Bedienung verursacht wurden. Dieser Spannungswandler ist nicht zur gewerblichen Nutzung geeignet. Bei gewerblichem Einsatz erlischt Tabelle der verwendeten Piktogramme / Einleitung USB-Ladegerät Kühlbox 351562_2007_Spannungswandler_content_LB8.indb 37351562_2007_Spannungswandler_content_LB8.indb 37 13.11.20 16:2113.11.20 16:2138 DE/AT/CH die Garantie. Das Gerät wurde für den privaten Gebrauch entwickelt und ist nicht für den kommerziellen oder industriellen Gebrauch geeignet. Inbetriebnahme nur durch unterwiesene Personen. Hinweis! Die Ausgangsleistung ist temperatur- und spannungsabhängig. Die Ausgangsspannung variiert je nach Last und Eingangsspannung. Achtung! Geräte mit sensibler Elektronik sollten nicht mit dem Spannungswandler betrieben werden, da für diese Geräte die Ausgangsspannung nicht ausreichend konstant sein könnte. Diese Geräte könnten beschädigt werden. Bei Unklarheiten halten Sie bitte Rücksprache mit dem Hersteller des angeschlossenen Gerätes. z Lieferumfang Überprüfen Sie unmittelbar nach dem Auspacken immer den Lieferumfang auf Vollständigkeit sowie den einwandfreien Zustand des Spannungswandlers. Benutzen Sie das Gerät nicht, wenn dieses defekt ist. 1 Spannungswandler

Kabel mit Anschlussklemme (1x rot 40 cm, 1x schwarz 40 cm)

Kabel mit 12-V-Kfz- Zigarettenanzünder-Stecker (2 m) 1 Bedienungsanleitung Einleitung 351562_2007_Spannungswandler_content_LB8.indb 38351562_2007_Spannungswandler_content_LB8.indb 38 13.11.20 16:2113.11.20 16:2139 DE/AT/CH z Teilebeschreibung

Überlastanzeige (Rot)

Ein/Ausschalter „0“ bedeutet „AUS“ „1“ bedeutet „EIN“

2 x USB-Anschluss 1 A

12-V-Schraubanschluss rot +

12-V-Schraubanschluss schwarz -

2 x Sicherungshalter

Kabel mit Anschlussklemme rot

Kabel mit Anschlussklemme schwarz

Kabel mit 12-V-Kfz- Zigarettenanzünder-Stecker

Befestigungslöcher zur Festmontage

Zigarettenanzünder-Stecker

Sicherungsschraubverschluss Hinweis: Der im folgenden Text verwendete Begriff „Produkt“ oder „Gerät“ bezieht sich auf den in dieser Bedienungsanleitung beschriebenen Spannungswandler. z Technische Daten Eingang: Spannung: 12 V Max. Spannung: 14,8 V Max. Stromaufnahme: 40 A Unterspannungs- abschaltung: bei 10,5 V ± 0,3 V Überspannungs- abschaltung: bei 14,8 V ± 0,3 V Ausgang: Spannung: 230 V~ / 50 Hz Einleitung 351562_2007_Spannungswandler_content_LB8.indb 39351562_2007_Spannungswandler_content_LB8.indb 39 13.11.20 16:2113.11.20 16:2140 DE/AT/CH Ausgangsstrom: 1,30 A Dauerleistung: max. 300 W Wirkungsgrad (ɳ): > 75 % Ausgangswellen- form: modifizierter Sinus Überlastschutz: >= 330 W Temperatur-Ab- schaltung: bei 65°C ± 5°C Spitzenleistung: max. 330W / 0,1s USB-Anschluss: Spannung: 5 V Ausgangsstrom: max. 1 A Sicherung: Flachsicherung im Spannungs- wandler: 2 x 20 A Kfz-Flach- sicherung Glassicherung im 12-V-Kfz-Ziga- rettenanzünder- Stecker: 10 A Allgemeine Daten: Gewicht (ohne Kabel): ca. 450 g Betriebstemperatur: 5 °C - 40 °C Betriebsfeuchtigkeit (rel. Luftfeuchte - kei- ne Kondensation):

Technische und optische Veränderungen können im Zuge der Weiterentwicklung ohne Ankündigung vorgenommen werden. Alle Maße, Hinweise und Angaben dieser Betriebsanleitung sind deshalb ohne Gewähr. Rechtsansprüche, die aufgrund der Betriebsanleitung gestellt werden, können daher nicht geltend gemacht werden. Einleitung 351562_2007_Spannungswandler_content_LB8.indb 40351562_2007_Spannungswandler_content_LB8.indb 40 13.11.20 16:2113.11.20 16:2141 DE/AT/CH z Sicherheitshinweise

ZEIT VERFÜGBAR SEIN! Dieser Abschnitt behandelt die grundlegenden Sicherheitsvorschriften bei der Arbeit mit dem Gerät. Sicherheit von Personen! Dieses Gerät kann von Kindern ab 16 Jahren und darüber sowie von Personen mit verringerten physischen, sensorischen oder mentalen Fähigkeiten oder Mangel an Erfahrung und Wissen benutzt werden, wenn sie beaufsichtigt oder bezüglich des sicheren Gebrauchs des Gerätes unterwiesen wurden und die daraus resultierenden Gefahren verstehen. Kinder dürfen nicht mit dem Gerät spielen. Reinigung und Benut- zerwartung dürfen nicht von Kindern ohne Beauf- sichtigung durchgeführt werden. Kinder müssen beaufsichtigt werden, um sicherzustellen, dass sie nicht mit dem Gerät spielen. Halten Sie das Gerät von Menschen – vor allem Kindern – und Haustieren fern. Im Arbeitsbereich ist der Benutzer Dritten gegenüber für Schäden verantwortlich, die durch die Benutzung des Gerätes verursacht wurden. Richten Sie das Gerät während des Betriebs Sicherheitshinweise 351562_2007_Spannungswandler_content_LB8.indb 41351562_2007_Spannungswandler_content_LB8.indb 41 13.11.20 16:2113.11.20 16:2142 DE/AT/CH keinesfalls auf sich selbst oder andere Personen, insbesondere nicht auf Augen und Ohren. Es besteht Verletzungsgefahr! Lassen Sie das Gerät nicht unbeaufsichtigt laufen. Bewahren Sie das Gerät an einem trockenen Ort und außerhalb der Reichweite von Kindern auf. Um Gefahren zu vermeiden, entfernen Sie nach jedem Gebrauch und vor jeder Reinigung den Spannungswandler aus der Bordsteckdose bzw. die Anschlussklemmen von der Autobatterie. Schließen Sie den Spannungswandler nur bei ausgeschaltetem Motor an die Autobatterie an! Es besteht Verletzungsgefahr durch rotierende Teile! Der Spannungswandler muss immer leicht zugänglich sein, so dass im Notfall das Gerät schnell von der Batterie getrennt werden kann. So vermeiden Sie Geräteschäden und eventuell daraus resultierende Personenschäden: Gefahr durch elektrischen Schlag! Schließen Sie den Spannungswandler nur an eine 12-V-Autobatterie/ Bordspannung an. Beim Anschluss an eine 24-V-Spannung kann das Gerät beschädigt werden. Achten Sie beim Anschluss des Sicherheitshinweise 351562_2007_Spannungswandler_content_LB8.indb 42351562_2007_Spannungswandler_content_LB8.indb 42 13.11.20 16:2113.11.20 16:2143 DE/AT/CH Spannungswandlers über den 12-V-Kfz- Zigarettenanzünder- Stecker darauf, dass die Polarität des Kfz- Zigarettenanzünder- Steckers mit der Polarität der Bordsteckdose übereinstimmt. Die Bordsteckdose muss innen positiv gepolt sein, d. h. der Pluspol einer Fahrzeugbatterie darf nicht an das Chassis des Fahrzeugs angeschlossen sein. Prüfen Sie vor dem Anschluss des Wandlers, ob die Bordsteckdose ausreichend abgesichert ist. Diese Absicherung darf auf keinen Fall umgangen oder verändert werden. Verwenden Sie nur die mitgelieferten Anschlusskabel. Sie dürfen das Gerätegehäuse nicht öffnen oder reparieren. In diesem Falle ist die Sicherheit nicht gegeben und die Gewährleistung erlischt.

Das Gerät ist nur für die Verwendung in Innenräumen geeignet. Brandgefahr! Benutzen Sie das Gerät nicht in der Nähe von heißen Oberflächen. Stellen Sie das Gerät nicht an Orten auf, die direkter Sonnenstrahlung ausgesetzt sind. Andernfalls kann es überhitzen und irreparabel beschädigt werden. Betreiben Sie das Gerät nicht in einem in der Sonne stehenden Fahrzeug. Lassen Sie das Gerät während des Betriebs niemals unbeaufsichtigt. Decken Sie die Sicherheitshinweise 351562_2007_Spannungswandler_content_LB8.indb 43351562_2007_Spannungswandler_content_LB8.indb 43 13.11.20 16:2113.11.20 16:2144 DE/AT/CH Lüftungsschlitze des Lüfters nicht ab, wenn das Gerät eingeschaltet ist. Stellen Sie keine offenen Brandquellen, wie z.B.Kerzen, auf das Gerät. Die beiden Anschlusskabel können sich bei hoher Belastung erwärmen. Aufgrund der hohen Übergangswiderstände kann es bei der Ver- wendung des Kabels mit 12-V-Kfz-Zigaretten- anzünder-Stecker zur Erwärmung der Steck- verbindung kommen. Verwenden Sie daher bei Betrieb mit hohen Lasten stets das Anschlusskabel mit den Anschluss- klemmen. Hinweis zur Netztrennung! Der Ein-/Ausschalter dieses Geräts trennt das Gerät nicht vollständig vom Bordnetz bzw. der Batterie. Das Gerät nimmt bei angeschlossenem Kfz-Zigarettenanzünder- Stecker Strom auf. Um das Gerät vollständig vom Bordnetz zu trennen, muss der 12-V-Kfz- Zigarettenanzünder- Stecker aus der Bordsteckdose gezogen/ die Anschlussklemmen von der Autobatterie entfernt werden. Arbeiten mit dem Gerät Prüfen Sie das Gerät vor Inbetriebnahme auf Beschädigungen und benutzen Sie es nur in einwandfreiem Zustand. Setzen Sie das Gerät weder Regen noch feuchter Witterung aus. Lassen Sie es nicht mit Wasser in Berührung kommen oder tauchen es unter Wasser. Sicherheitshinweise 351562_2007_Spannungswandler_content_LB8.indb 44351562_2007_Spannungswandler_content_LB8.indb 44 13.11.20 16:2113.11.20 16:2145 DE/AT/CH Es besteht die Gefahr eines elektrischen Schlages! Halten Sie sämtliche Öffnungen des Gerätes während des Betriebs frei. Verschließen Sie die Öffnungen nicht mit Händen oder Fingern und decken Sie das Gerät nicht ab. Es besteht Überhitzungsgefahr! Lassen Sie das Gerät nicht bei hohen Außentemperaturen im Auto. Das Gerät könnte irreparabel beschädigt werden. Das Gerät wird im Betrieb warm. Es besteht Verbrennungsgefahr bei Berührung der heißen Flächen. Achten Sie darauf, dass weder Sand, Staub noch andere kleine Fremdkörper in die Lufteinlass- oder Luftauslassöffnung gelangen. Benutzen Sie das Gerät nicht in der Nähe von entzündbaren Flüssigkeiten oder Gasen. Saugen Sie keine heißen Dämpfe an. Bei Nichtbeachtung besteht Brand- oder Explosionsgefahr! Schalten Sie das Gerät aus und trennen Sie das Gerät von der Spannungsversorgung: – wenn Sie das Gerät nicht benutzen; – wenn Sie das Gerät unbeaufsichtigt lassen; – wenn Sie Reinigungsarbeiten vornehmen; – wenn das Anschlusskabel beschädigt ist; – nach dem Eindringen von Fremdkörpern oder bei abnormalen Geräuschen. Benutzen Sie nur Zubehör, das vom Sicherheitshinweise 351562_2007_Spannungswandler_content_LB8.indb 45351562_2007_Spannungswandler_content_LB8.indb 45 13.11.20 16:2113.11.20 16:2146 DE/AT/CH Hersteller geliefert und empfohlen wird. Das Gerät nicht demontieren oder verändern. Dieses Gerät darf nur von einem Wartungstechniker repariert werden. Nicht an Orten lagern, an welchen die Temperatur 65 °C übersteigen kann. Nur bei einer Umgebungstemperatur zwischen 5 °C und 40 °C benutzen. Nur die mit dem Gerät gelieferten Adapterkabel verwenden. VORSICHT: So vermeiden Sie Unfälle und Verletzungen durch elektrischen Schlag: Elektrische Sicherheit Benutzen Sie das Gerät nicht, wenn sich der Schalter nicht ein- und ausschalten lässt. Lassen Sie beschädigte Schalter ersetzen. Tragen Sie das Gerät nicht am Kabel. Benutzen Sie das Kabel nicht, um den Stecker aus der Steckdose zu ziehen. Schützen Sie das Kabel vor Hitze, Öl und scharfen Kanten. Trennen Sie bei Beschädigung des Kabels das Gerät sofort von der Spannungsversorgung. z Spezifische Sicherheitshinweise Eine leicht erhöhte Betriebstemperatur ist keine Fehlfunktion, sondern völlig normal. Halten Sie das Gerät von Feuchtigkeit und hohen Temperaturen sowie Feuer fern. Sicherheitshinweise / Spezifische Sicherheitshinweise 351562_2007_Spannungswandler_content_LB8.indb 46351562_2007_Spannungswandler_content_LB8.indb 46 13.11.20 16:2113.11.20 16:2147 DE/AT/CH Bewahren Sie das Gerät an einem trockenen Ort auf und schützen Sie diesen vor Feuchtigkeit und Korrosion. Lassen Sie das Gerät nicht fallen. z Inbetriebnahme Nehmen Sie alle Teile aus der Verpackung und kontrollieren Sie, ob der Spannungswandler oder die Einzelteile Schäden aufweisen. Ist dies der Fall, benutzen Sie den Spannungswandler nicht. Wenden Sie sich an den Hersteller über die angegebene Serviceadresse. Entfernen Sie alle Schutzfolien und sonstige Transportverpackungen. Prüfen Sie, ob die Lieferung vollständig ist. Achtung: Lassen Sie kleine Kinder nicht mit Verpackungsfolien spielen. Es besteht Erstickungsgefahr! z Hinweise zum Betrieb Für den kontinuierlichen Betrieb von Geräten über den Spannungswandler

muss an der Bordsteckdose eine Spannung zwischen 10,5 und 14,8 V anliegen. Prüfen Sie vor dem Anschluss des Spannungswandlers

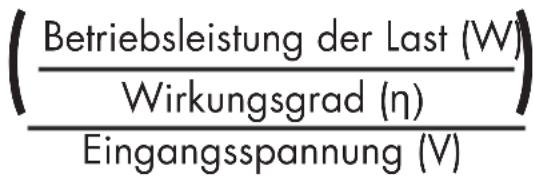

, ob die Spannungsquelle ausreichend Strom für den Betrieb liefert. Der für den Betrieb erforderliche Strom kann wie folgt berechnet werden: Betriebsleistung der Last (W) Wirkungsgrad (η) Eingangsspannung (V)

Stromaufnahme (A) = Beispiel: 300 W 0,75 12 V

= 33,3 A Die Spannungsquelle sollte für eine Dauerlast von 300 W folglich mindestens 33,3A liefern. Spezifische Sicherheitshinweise / Inbetriebnahme / Hinweise... 351562_2007_Spannungswandler_content_LB8.indb 47351562_2007_Spannungswandler_content_LB8.indb 47 13.11.20 16:2113.11.20 16:2148 DE/AT/CH Hinweis: 12-V-Bordsteckdosen liefern max. 10 A, daher muss der Spannungswandler

in diesem Beispiel mit den Anschlussklemmen direkt an eine Autobatterie angeschlossen werden. Nur so können die 300W Dauerleistung erreicht werden. Achtung! Schließen Sie den Spannungswandler

niemals an ein 24-V-Bordnetz an. Das Gerät wird ansonsten beschädigt. Das Gerät darf nur an eine Spannungsquelle mit einer Nennspannung von 12V angeschlossen werden. z Aufstellen und Befestigen Der Spannungswandler

sollte auf einer ebenen und flachen Oberfläche positioniert werden. Stellen Sie sicher, dass um den Spannungswandler

mindestens 1 cm freier Raum für die Luftzirkulation verbleibt. Hinter den Lüftungsschlitzen des Lüfters

muss ein Abstand von 50 cm eingehalten werden. Für die feste Montage in einem Fahrzeug sind im Kunststoffsockel des Spannungswandlers

vorgesehen. Mittels passender Schrauben kann der Spannungswandler

fest montiert werden. Halten Sie dabei den oben genannten Freiraum zur Luftzirkulation ein. Aufgrund fahrzeugspezifischer Gegebenheiten ist es nicht möglich, universal passendes Befestigungsmaterial beizulegen. Wenn Sie unsicher sind, wenden Sie sich an Ihre Kfz-Werkstatt. z Betrieb in einem Fahrzeug Wenn Sie den Spannungswandler

in einem Fahrzeug betreiben, stellen Sie sicher, dass die Hinweise zum Betrieb 351562_2007_Spannungswandler_content_LB8.indb 48351562_2007_Spannungswandler_content_LB8.indb 48 13.11.20 16:2113.11.20 16:2149 DE/AT/CH Installation Sie nicht bei den Fahraufgaben behindert. Verlegen Sie daher Kabel stets so, dass sie nicht mit beweglichen Teilen des Fahrzeuginnenraums in Berührung kommen oder die Sicht behindern können. Hinweis: Der Spannungswandler

kann auch bei ausgeschaltetem Motor betrieben werden. Beachten Sie jedoch, dass der Spannungswandler

eventuell während eines Startvorgangs des Motors nicht funktioniert. z Anschluss an eine Spannungsquelle Achtung! Vergewissern Sie sich vor dem Anschluss des Spannungswandlers

an eine Spannungsquelle, dass der Ein-/Ausschalter

des Geräts in der Position „0“ (AUS) steht. Sie können den Spannungswandler

mit dem 12-V-Stecker

an eine 12-V-Bordsteckdose anschließen oder mit den Kabeln mit Anschlussklemmen

direkt an eine Autobatterie anklemmen. z Anschluss an eine 12-V-Kfz- Zigarettenanzünder- Buchse Schrauben Sie die rote Mutter

ab. Führen Sie die rote Ringöse des Kabels mit 12-V-Kfz- Zigarettenanzünder-Stecker

mit der Öffnung über den Schraubanschluss

(siehe Abb.1). Achten Sie darauf, dass die Unterlegscheibe zwischen Ringöse und Mutter

liegt. Drehen Sie die rote Mutter

fest, dass sich die Ringöse nicht mehr lösen kann. Schrauben Sie die schwarze Mutter

ab. Hinweise zum Betrieb 351562_2007_Spannungswandler_content_LB8.indb 49351562_2007_Spannungswandler_content_LB8.indb 49 13.11.20 16:2113.11.20 16:2150 DE/AT/CH Führen Sie die schwarze Ringöse des Kabels mit 12-V-Kfz- Zigarettenanzünder-Stecker

mit der Öffnung über den12-V- Schraubanschluss

(siehe Abb. 1). Achten Sie darauf, dass die Unterlegscheibe zwischen Ringöse und Mutter

liegt. Drehen Sie die schwarze Mutter

so fest, dass sich die Ringöse nicht mehr lösen kann. Stecken Sie das Kabel mit 12-V-Kfz-Zigarettenanzünder- Stecker

in eine Kfz- Zigarettenanzünder-Buchse. Abb. 1 Hinweis: Aufgrund der hohen Übergangswiderstände kann es bei der Verwendung des Kabels mit 12-V-Kfz-Zigarettenanzünder- Stecker

zur Erwärmung der Steckverbindung kommen. Verwenden Sie daher bei Betrieb mit hohen Lasten die Anschlusskabel mit den Anschlussklemmen

z Anschluss an eine Autobatterie Schrauben Sie die rote Mutter

ab. Führen Sie die rote Ringöse des Kabels mit Anschlussklemme rot

über den 12-V-Schraubanschluss

(siehe Abb. 1). Achten Sie darauf, dass die Unterlegscheibe zwischen Ringöse und Mutter

liegt. Drehen Sie die rote Mutter

so fest, dass sich die Ringöse nicht mehr lösen kann. Schrauben Sie die schwarze Mutter

ab. Führen Sie die schwarze Hinweise zum Betrieb 351562_2007_Spannungswandler_content_LB8.indb 50351562_2007_Spannungswandler_content_LB8.indb 50 13.11.20 16:2113.11.20 16:2151 DE/AT/CH Ringöse des Kabels mit Anschlussklemme schwarz

über den Schraubanschluss

(siehe Abb. 1). Achten Sie darauf, dass die Unterlegscheibe zwischen Ringöse und Mutter

liegt. Drehen Sie die schwarze Mutter

so fest, dass sich die Ringöse nicht mehr lösen kann. Schließen Sie zunächst die rote Klemme an den Pluspol der Autobatterie an und dann die schwarze Klemme den Minuspol der Autobatterie. z Anschluss und Betrieb einer Last/eines Geräts Achtung! Vergewissern Sie sich vor dem Anschluss einer Last/eines Geräts an den Spannungswandler

, dass der Ein-/Ausschalter

des Geräts in der Position „0“ (AUS) steht. Vergewissern Sie sich, dass die Leistung der angeschlossenen Last/ des angeschlossenen Geräts nicht die maximale Dauerleistung des Spannungswandlers

übersteigt. Achtung! Schalten Sie jetzt noch nicht die Last/das zu betreibende Gerät ein! Schließen Sie den Stecker der anzuschließenden Last/des zu betreibenden Geräts an die 230-V-Steckdose

des Spannungswandlers

an. Schalten Sie den Spannungswandler

ein, indem Sie den Ein-/Ausschalter

in die Position „1“ (EIN) stellen. Ein kurzer Signalton ist zu hören und die Überlastanzeige

(rot) leuchtet kurz auf. Danach leuchtet die Betriebs-LED

(grün), wenn der Spannungswandler

ordnungsgemäß an einer aufgeladenen Batterie angeschlossen ist. Hinweise zum Betrieb 351562_2007_Spannungswandler_content_LB8.indb 51351562_2007_Spannungswandler_content_LB8.indb 51 13.11.20 16:2113.11.20 16:2152 DE/AT/CH Schalten Sie jetzt die Last/das zu betreibende Gerät ein. Hinweis: Wenn ein Signalton zu hören ist und die Überlastanzeige

rot leuchtet, ist die Eingangsspannung zu niedrig, oder die Leistung der an den Spannungswandler

angeschlossenen Last/des Geräts ist zu hoch. z Hinweise zum Betrieb von Geräten Allgemeine Hinweise: Üblicherweise finden Sie auf dem Typenschild von Geräten eine Angabe über den Stromverbrauch in Ampere (A) oder die Leistungsaufnahme in Watt (W). Achten Sie vor dem Betrieb darauf, dass die maximale Stromaufnahme nicht höher als 1,30 A ist und die maximale Dauerleistung nicht mehr als 300 W beträgt. Lasten mit einem hohen Innenwiderstand können sehr gut über den Spannungswandler

betrieben werden, Lasten mit einem niedrigen Innenwiderstand hingegen, wie z. B. Heiz- und Kochgeräte, besitzen in der Regel eine zu hohe Leistungsaufnahme in Watt. Induktive Lasten, wie z.B. Fernseh- oder Stereogeräte (Geräte mit einer Spule oder einem Transformator) erfordern oft einen vielfach höheren Einschaltstrom als Widerstandslasten mit der selben angegebenen Leistungsaufnahme in Watt. Fernsehgeräte erfordern beim Einschalten ein Vielfaches der auf dem Typenschild angegebenen Leistungaufnahme. Hierdurch kann es erforderlich sein, den Spannungswandler

mehrmals ein- und auszuschalten, um ein Fernsehgerät einschalten zu können. Hinweise zum Betrieb 351562_2007_Spannungswandler_content_LB8.indb 52351562_2007_Spannungswandler_content_LB8.indb 52 13.11.20 16:2113.11.20 16:2153 DE/AT/CH Bei Unklarheiten halten Sie bitte Rücksprache mit dem Hersteller des angeschlossenen Gerätes. z Signal bei niedriger Batteriespannung Wenn die Batteriespannung unter 10,5 V sinkt, schaltet sich der Spannungswandler

ab und die Überlastanzeige

leuchtet rot. Ein Warnton ertönt. z USB-Gerät laden Achtung! Vergewissern Sie sich vor dem Anschluss, dass die Stromaufnahme des USB-Geräts nicht höher als 1A ist. Nähere Informationen erhalten Sie in der Bedienungsanleitung Ihres USB- Geräts. Stecken Sie den USB-Stecker des USB-Geräts an den USB-Anschluss

des Spannungswandlers

Schalten Sie, falls nötig, das USB-Gerät ein. Hinweis: Die 230-V-Steckdose

und der USB-Anschluss

können gleichzeitig verwendet werden. z Austauschen der Sicherungen Lebensgefahr durch elektrischen Schlag: Trennen Sie vor dem Wechsel einer Sicherung den Spannungswandler

von der Stromversorgung. Entfernen Sie auch ein an den Spannungswandler

angeschlossenes Gerät. Ersetzen Sie die Sicherung durch einen gleichwertigen, in den technischen Daten angegebenen Typ mit gleicher Abschaltcharakteristik (20 A). Hinweise zum Betrieb 351562_2007_Spannungswandler_content_LB8.indb 53351562_2007_Spannungswandler_content_LB8.indb 53 13.11.20 16:2113.11.20 16:2154 DE/AT/CH Hinweise zum Betrieb Achtung! Es darf keine Sicherung mit einem anderen Wert eingesetzt werden! Stellen Sie vor einem erneuten Einschalten des Spannungswandlers

die Ursache für das Auslösen der Sicherung ab. Um die 20-A-Kfz-Flachsicherung

auszuwechseln, gehen Sie wie folgt vor: Ziehen Sie die Kfz-Flach- sicherung

aus dem Sicherungshalter

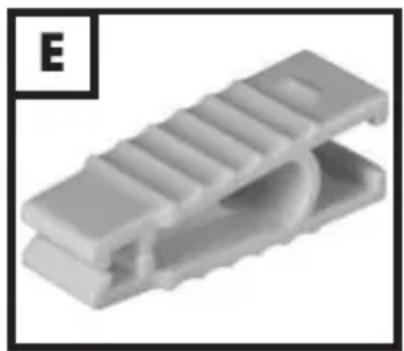

. Die Sicherung können Sie leicht herausziehen, indem Sie einen Kfz-Sicherungszieher verwenden (siehe Abb. E). Dieser ist nicht im Lieferumfang enthalten. Setzen Sie eine neue, gleichwertige Sicherung ein. Um die 10-A-Glassicherung

im Zigarettenanzünder- Stecker

auszutauschen, gehen Sie wie folgt vor: Schrauben Sie den Sicherungsschraubverschluss

, unter dem sich die Sicherung befindet, ab. Achten Sie dabei darauf, dass der lose eingelegte Kontaktstift

nicht verloren wird. Entnehmen Sie die defekte 10-A-Glassicherung

Setzen Sie eine neue, gleichwertige 10-A-Glassicherung

ein. Setzen Sie den Kontaktstift

in den Sicherungsschraubverschluss

ein und schrauben Sie den Sicherungsschraubverschluss

wieder auf den 12-V-Zigarettenanzünder- Stecker

351562_2007_Spannungswandler_content_LB8.indb 54351562_2007_Spannungswandler_content_LB8.indb 54 13.11.20 16:2113.11.20 16:2155 DE/AT/CH Fehlerbehebung Problem Mögliche Ursache Behebung: Keine Ausgangsspannung Der Spannungswandler

ist überlastet. Verringern Sie die Last, bis sie die in den technischen Daten angegebene maximale Belastung nicht mehr überschreitet. Die Eingangsspannung liegt unter 10,5 V. Halten Sie die Eingangsspannung des Spannungswandlers über 10,5 V , um eine Ausgangsspannung zu erhalten. Niedrige Ausgangs- spannung Die Eingangsspannung liegt unter 12 V. Halten Sie die Eingangsspannung des Spannungswandlers über 12 V , um die Ausgangsspannung konstant zu halten. Signal für niedrige Batteriespannung ertönt immer wieder Batterie ist defekt. Ersetzen Sie die Batterie. Unzureichende Spannungs- oder Stromversorgung. Überprüfen Sie den Zustand der Bordsteckdose und des 12-V-Kfz- Zigarettenanzünder- Steckers

und reinigen Sie diese gegebenenfalls. z Fehlerbehebung 351562_2007_Spannungswandler_content_LB8.indb 55351562_2007_Spannungswandler_content_LB8.indb 55 13.11.20 16:2113.11.20 16:2156 DE/AT/CH Fehlerbehebung Keine Ausgangsleistung Der Spannungs- wandler

ist aufgrund niedriger Umgebungs- temperatur (z. B. bei weniger als 10 °C im Winter) nicht vollständig aufgewärmt. Schalten Sie den Spannungswandler

ein und wieder aus, bis das an den Spannungswandler

angeschlossene Gerät mit Strom versorgt wird. Wiederholen Sie diesen Vorgang, um das Gerät einschalten zu können. Die Zündung muss eingeschaltet sein, damit die Bordsteckdose mit Strom versorgt wird. Schalten Sie die Kfz- Zündung ein bzw. in die Position „1“ (EIN). Der Spannungswandler

ist überlastet. Verringern Sie die Last, bis sie die in den technischen Daten angegebene maximale Belastung nicht mehr überschreitet. Der Spannungswandler

ist überhitzt. Warten Sie, bis sich das Gerät abgekühlt hat. Sorgen Sie für ausreichenden Belüftungsabstand. Achten Sie darauf, dass die angeschlossene Last nicht dauerhaft die maximale Belastung überschreitet, um ein erneutes Überhitzen zu vermeiden. Die Gerätesicherung ist durchgebrannt.

auschen Sie die Sicherung aus, wie im Kapitel „Austauschen der Sicherungen“ beschrieben. Vergewissern Sie sich, dass der Spannungswandler

mit der richtigen Polarität an die Stromversorgung angeschlossen ist. 351562_2007_Spannungswandler_content_LB8.indb 56351562_2007_Spannungswandler_content_LB8.indb 56 13.11.20 16:2113.11.20 16:2157 DE/AT/CH Fernsehgeräte: Der Spannungswandler

ist abgeschirmt und gibt eine modifizierte Sinuswelle aus. Beim Empfang von z. B. sehr schwachen Fernsehsendern kann es dennoch zu Interfe- renzen bzw. Bildstörungen kommen. Positionieren Sie den Spannungswandler

diesem Fall soweit wie möglich entfernt von Fernseher, Antennenkabel und Antenne. Richten Sie den Spannungswandler

, den Fernseher, das Antennenkabel und die Antenne zueinander aus, bis der Empfang sich bessert. Verwenden Sie nach Möglichkeit ein hochwertiges, abgeschirmtes Antennenkabel. Audioanlagen: Einige Audio-/Videoanlagen geben einen Brummton über die Lautsprecher aus, wenn sie über den Spannungswandler

betrieben werden. Dies liegt daran, dass diese Geräte die modifizierte Sinuswelle des Spannungswandlers

nicht filtern können und ist kein Defekt des Spannungswandlers

z Reinigung und Wartung Achtung: Das Gerät darf weder mit Wasser in Kontakt kommen noch direkt in Wasser eingelegt werden. Es besteht Verletzungsgefahr durch elektrischen Schlag, wenn Feuchtigkeit in das Innere des Geräts gelangt. Trennen Sie vor jeder Reinigung den Spannungswandler

von der Kfz-Zigarettenanzünder- Buchse/entfernen Sie die Anschlussklemmen von der Autobatterie. Entfernen Sie Fehlerbehebung / Reinigung und Wartung 351562_2007_Spannungswandler_content_LB8.indb 57351562_2007_Spannungswandler_content_LB8.indb 57 13.11.20 16:2113.11.20 16:2158 DE/AT/CH auch ein an den Spannungswandler

angeschlossenes Gerät. Reinigen Sie die Gehäuseoberfläche und das Zubehör mit einem leicht angefeuchteten Tuch. Verwenden Sie niemals Benzin, Lösungsmittel oder Reiniger, da diese die Oberfläche des Geräts angreifen können! Falls die Lüftungsschlitze verstaubt sein sollten, reinigen Sie diese mit einem weichen Pinsel. z Umwelthinweise und Entsorgungsangaben Rohstoffrückgewinnung statt Müllentsorgung! Gemäß Europäischer Richtlinie 2012/19/EU müssen verbrauchte Elektrogeräte getrennt gesammelt und einer umweltgerechten Wie- derverwertung zugeführt werden. Entsorgen Sie das Gerät über einen zugelassenen Entsorgungsbetrieb oder über Ihre kommunale Entsor- gunseinrichtung. Beachten Sie die aktuell geltenden Vorschriften. Setzen Sie sich im Zweifelsfall mit Ihrer Ent- sorgungseinrichtung in Verbindung. Gerät, Zubehör und Verpackung sollten einer umweltgerechten Wieder- verwertung zugeführt werden. Werfen Sie Elektrogeräte nicht in den Hausmüll! Sie als Endverbraucher sind gesetzlich (Batterieverordnung) zur Rückgabe aller gebrauchten Batterien verpflichtet. Schadstoffhaltige Batterien sind mit nebenstehenden Symbolen gekennzeichnet, die auf das Verbot der Entsorgung über den Hausmüll hinweisen. Die Bezeichnun- gen für das ausschlaggebende Schwermetall sind: Cd = Cadmium, Hg = Quecksilber, Pb = Blei. Befördern Sie verbrauchte Batterien zu Reinigung und Wartung / Umwelthinweise und Entsorgungsangaben 351562_2007_Spannungswandler_content_LB8.indb 58351562_2007_Spannungswandler_content_LB8.indb 58 13.11.20 16:2113.11.20 16:2159 DE/AT/CH einer Entsorgungseinrichtung in Ihrer Stadt oder Gemeinde oder zurück zum Händler. Sie erfüllen damit die gesetzlichen Verpflichtungen und leisten einen wichtigen Beitrag zum Umweltschutz. z EU-Konformitäts- erklärung Wir, die C. M. C. GmbH Dokumentenverantwortlicher: Dr. Christian Weyler Katharina-Loth-Str. 15 DE - 66386 St. Ingbert DEUTSCHLAND erklären in alleiniger Verantwortung, dass das Produkt Spannungswandler IAN: 351562_2007 Art. - Nr.: 2325 Herstellungsjahr: 2021/15 Modell: USSW 300 B2 den wesentlichen Schutzanforderungen genügt, die in den Europäischen Richtlinien Elektromagnetische Verträglichkeit: (2014/30/EU) Niederspannungsrichtlinie: (2014/35/EU) RoHS-Richtlinie: (2011/65/EU+2015/863/EU) und deren Änderungen festgelegt sind. Der oben beschriebene Gegenstand der Erklärung erfüllt die Vorschriften der Richtlinie 2011/65/EU des Europäischen Parlaments und des Rates vom 08. Juni 2011 zur Beschränkung der Verwendung bestimmter gefährlicher Stoffe in Elektro- und Elektronikgeräten. Für die Konformitätsbewertung wurden folgende harmonisierte Normen herangezogen: Umwelthinweise und Entsorgungsangaben / EU- Konformitätserklärung 351562_2007_Spannungswandler_content_LB8.indb 59351562_2007_Spannungswandler_content_LB8.indb 59 13.11.20 16:2113.11.20 16:2160 DE/AT/CH EN 62368-1 : 2014/ A11:2017 EN 50498:2011 St. Ingbert, 01.10.2020

i. A. Dr. Christian Weyler

– Qualitätssicherung – z Hinweise zu Garantie und Serviceabwicklung Garantie der Creative Marketing & Consulting GmbH Sehr geehrte Kundin, sehr geehrter Kunde, Sie erhalten auf dieses Gerät 3 Jahre Garantie ab Kaufdatum. Im Falle von Mängeln dieses Produkts stehen Ihnen gegen den Verkäufer des Produkts gesetzliche Rechte zu. Diese gesetzlichen Rechte werden durch unsere im Folgenden dargestellte Garantie nicht eingeschränkt. z Garantiebedingungen Die Garantiefrist beginnt mit dem Kaufdatum. Bitte bewahren Sie den Original- Kassenbon gut auf. Diese Unterlage wird als Nachweis für den Kauf benötigt. Tritt innerhalb von drei Jahren ab dem Kaufdatum dieses Produkts ein Material- oder Fabrikationsfehler auf, wird das Produkt von uns – nach unserer Wahl – für Sie kostenlos repariert oder ersetzt. Diese Garantieleistung setzt voraus, dass innerhalb der Drei-Jahres- Frist das defekte Gerät und der Kaufbeleg (Kassenbon) vorgelegt und schriftlich kurz beschrieben wird, worin der Mangel besteht und wann er aufgetreten ist. Wenn der Defekt von unserer Garantie gedeckt ist, erhalten EU-Konformität... / Hinweise zur Garantie und Serviceabwicklung 351562_2007_Spannungswandler_content_LB8.indb 60351562_2007_Spannungswandler_content_LB8.indb 60 13.11.20 16:2113.11.20 16:2161 DE/AT/CH Sie das reparierte oder ein neues Produkt zurück. Mit Reparatur oder Austausch des Produkts beginnt kein neuer Garantiezeitraum. z Garantiezeit und gesetzliche Mängelansprüche Die Garantiezeit wird durch die Gewährleistung nicht verlängert. Dies gilt auch für ersetzte und reparierte Teile. Eventuell schon beim Kauf vorhandene Schäden und Mängel müssen sofort nach dem Auspacken gemeldet werden. Nach Ablauf der Garantiezeit anfallende Reparaturen sind kostenpflichtig. z Garantieumfang Das Gerät wurde nach strengen Qualitätsrichtlinien sorgfältig produziert und vor Anlieferung gewissenhaft geprüft. Die Garantieleistung gilt für Material- oder Fabrikationsfehler. Diese Garantie erstreckt sich nicht auf Produktteile, die normaler Abnutzung ausgesetzt sind und daher als Verschleißteile angesehen werden können oder Beschädigungen an zerbrechlichen Teilen, z.B. Schalter, Akkus oder solchen, die aus Glas gefertigt sind. Diese Garantie verfällt, wenn das Produkt beschädigt, nicht sachgemäß benutzt oder gewartet wurde. Für eine sachgemäße Benutzung des Produkts sind alle in der Bedienungsanleitung aufgeführten Anweisungen genau einzuhalten. Verwendungszwecke und Handlungen, von denen in der Bedienungsanleitung abgeraten oder vor denen gewarnt wird, sind unbedingt zu vermeiden. Das Produkt ist lediglich Hinweise zur Garantie und Serviceabwicklung 351562_2007_Spannungswandler_content_LB8.indb 61351562_2007_Spannungswandler_content_LB8.indb 61 13.11.20 16:2113.11.20 16:2162 DE/AT/CH für den privaten und nicht für den gewerblichen Gebrauch bestimmt. Bei missbräuchlicher und unsachgemäßer Behandlung, Gewaltanwendung und bei Eingriffen, die nicht von unserer autorisierten Service - Niederlassung vorgenommen wurden, erlischt die Garantie. z Abwicklung im Garantiefall Um eine schnelle Bearbeitung Ihres Anliegens zu gewährleisten, folgen Sie bitte den folgenden Hinweisen: Bitte halten Sie für alle Anfragen den Kaufbeleg und die Artikelnummer (z. B. IAN) als Nachweis für den Kauf bereit. Die Artikelnummer entnehmen Sie bitte dem Typenschild, einer Gravur, dem Titelblatt Ihrer Anleitung (unten links) oder dem Aufkleber auf der Rück- oder Unterseite. Sollten Funktionsfehler oder sonstige Mängel auftreten, kontaktieren Sie zunächst die nachfolgend benannte Serviceabteilung telefonisch oder per E - Mail. Ein als defekt erfasstes Produkt können Sie dann unter Beifügung des Kaufbelegs (Kassenbon) und der Angabe, worin der Mangel besteht und wann er aufgetreten ist, für Sie portofrei an die Ihnen mitgeteilte Service -Anschrift übersenden. Hinweis: Auf www.lidl-service.com können Sie diese und viele weitere Handbücher, Produktvideos und Software herunterladen. Mit diesem QR-Code gelangen Sie direkt auf die Lidl-Service- Seite (www.lidl-service.com) und können mittels der Eingabe der Artikelnummer (IAN) 351562 Ihre Bedienungsanleitung öffnen. Hinweise zur Garantie und Serviceabwicklung 351562_2007_Spannungswandler_content_LB8.indb 62351562_2007_Spannungswandler_content_LB8.indb 62 13.11.20 16:2113.11.20 16:2163 DE/AT/CH So erreichen Sie uns: DE, AT, CH Name: C. M. C. GmbH Internetadresse: www.cmc-creative.de E-Mail: service.de@cmc-creative.de service.at@cmc-creative.de service.ch@cmc-creative.de Telefon: +49 (0) 6894/ 9989750 (Normal-Tarif dt. Festnetz) Fax: +49 (0) 6894/ 9989749 Sitz: Deutschland IAN 351562_2007 Bitte beachten Sie, dass die folgende Anschrift keine Serviceanschrift ist. Kontaktieren Sie zunächst die oben benannte Servicestelle. Adresse: C. M. C. GmbH Katharina - Loth - Str. 15 DE - 66386 St. Ingbert DEUTSCHLAND Bestellung von Ersatzteilen: www.ersatzteile.cmc-creative.de Hinweise zur Garantie und Serviceabwicklung 351562_2007_Spannungswandler_content_LB8.indb 63351562_2007_Spannungswandler_content_LB8.indb 63 13.11.20 16:2113.11.20 16:2164 DE/AT/CH 351562_2007_Spannungswandler_content_LB8.indb 64351562_2007_Spannungswandler_content_LB8.indb 64 13.11.20 16:2113.11.20 16:2165 FR/BE/CH Tableau des pictogrammes utilisés ..............................Page 67 Introduction ....................................................................Page 68 Utilisation conforme à l'emploi prévu ..................................Page 68 Éléments fournis ...............................................................Page 69 Description des pièces ......................................................Page 70 Caractéristiques techniques ...............................................Page 70 Consignes de sécurité ....................................................Page 72 Consignes de sécurité spécifiques ................................Page 77 Mise en service ............................................................... Page 78 Conseil sur l’utilisation ..................................................Page 78 Mise en place et fixation ...................................................Page 79 Utilisation dans un véhicule ...............................................Page 79 Branchement à une source d’électricité ................................Page 80 Branchement à une prise allume-cigare 12V .......................Page 80 Branchement à une batterie de voiture ................................Page 81 Branchement et fonctionnement avec une charge/un appareil ............................................Page 81 Conseil sur l’utilisation d’appareils .....................................Page 82 Signal en cas de tension de service basse ...........................Page 83 Charger un appareil USB ..................................................Page 83 Changer un fusible ...........................................................Page 84 Résolution des pannes ...................................................Page 85 Nettoyage et entretien ..................................................Page 88 Indications relatives à l’environnement et à la mise au rebut .....................................................Page 88 Déclaration de conformité UE .......................................Page 89 Table des matières 351562_2007_Spannungswandler_content_LB8.indb 65351562_2007_Spannungswandler_content_LB8.indb 65 13.11.20 16:2113.11.20 16:2166 FR/BE/CH Remarques sur la garantie et le service après-vente ... Page 90 Conditions de garantie .....................................................Page 91 Période de garantie et revendications légales pour vices .......Page 92 Étendue de la garantie .....................................................Page 93 Faire valoir sa garantie .....................................................Page 93 Table des matières 351562_2007_Spannungswandler_content_LB8.indb 66351562_2007_Spannungswandler_content_LB8.indb 66 13.11.20 16:2113.11.20 16:2167 FR/BE/CH Tableau des pictogrammes utilisés Lire le mode d'emploi! Remarque Le convertisseur allume-cigare ne convient qu'à une utilisation à l'intérieur Risque d'électrocution! Danger de mort! Respectez les avertissements et les consignes de sécurité! 50 Hz Fréquence de 50Hertz Courant continu Récupérer les matières premières plutôt que d’éliminer les déchets! Fabriqué à partir de matériaux recyclés L'emballage et l'appareil doivent être éliminés dans le respect de l'environnement! Attention! Surface brûlante!
