PTHSA 20Li A2 - Heggenschaar PARKSIDE - Gratis gebruiksaanwijzing en handleiding
Vind de handleiding van het apparaat gratis PTHSA 20Li A2 PARKSIDE in PDF-formaat.
| Producttype | Draadloze telescopische heggenschaar |
| Merk | Parkside |
| Model | PTHSA 20Li A2 |
| Nominale spanning | 20 V |
| Onbelast toerental | 1150 min⁻¹ |
| Snijlengte | 410 mm |
| Tandafstand | 15 mm |
| Max. takdiameter | 12 mm |
| Gewicht (met accu) | 3,8 kg |
| Beschermingsklasse | IPX0 |
| Geluidsdrukniveau (LpA) | 73,7 dB(A) ; KpA = 3 dB |
| Gemeten geluidsvermogensniveau (LWA) | 86,4 dB(A) ; K_WA = 2,26 dB |
| Gegarandeerd geluidsvermogensniveau | 92 dB(A) |
| Trilling op handgreep | 1,804 m/s² ; K = 1,5 m/s² |
| Trilling op handgreep met demping | 2,113 m/s² ; K = 1,5 m/s² |
| Voeding | Compatibele Parkside X 20 V Team lithium-ion accu (niet inbegrepen) |
| Compatibel accutype | PAP 20 A1, PAP 20 A2, PAP 20 A3 |
| Compatibel laadtype | PLG 20 A1, PLG 20 A3, PDSLG 20 A1 |
| Instelbare hoekposities | 11 standen |
| Lengte telescopische steel | Continu verstelbaar |
| Inbegrepen accessoires | Mesbescherming, schouderband, inbussleutel |
| Garantie | 3 jaar |
| Beoogd gebruik | Snoeien en onderhoud van hagen, struiken en heesters voor huishoudelijk gebruik |
Veelgestelde vragen - PTHSA 20Li A2 PARKSIDE
Gebruikersvragen over PTHSA 20Li A2 PARKSIDE
0 vraag over dit apparaat. Beantwoord die u kent of stel uw eigen vraag.
Stel een nieuwe vraag over dit apparaat
Download de handleiding voor uw Heggenschaar in PDF-formaat gratis! Vind uw handleiding PTHSA 20Li A2 - PARKSIDE en neem uw elektronisch apparaat weer in handen. Op deze pagina staan alle documenten die nodig zijn voor het gebruik van uw apparaat. PTHSA 20Li A2 van het merk PARKSIDE.
GEBRUIKSAANWIJZING PTHSA 20Li A2 PARKSIDE
Accu-telescopische heggenschaar
Vertaling van de originele gebruiksaanwijzing
CZ
Aku teleskopické nüžky naživy plot
Vouw voor het lezen de paging met de afbeeldingen open en maak u vertrouwd met alle functies van het apparaat.
PL

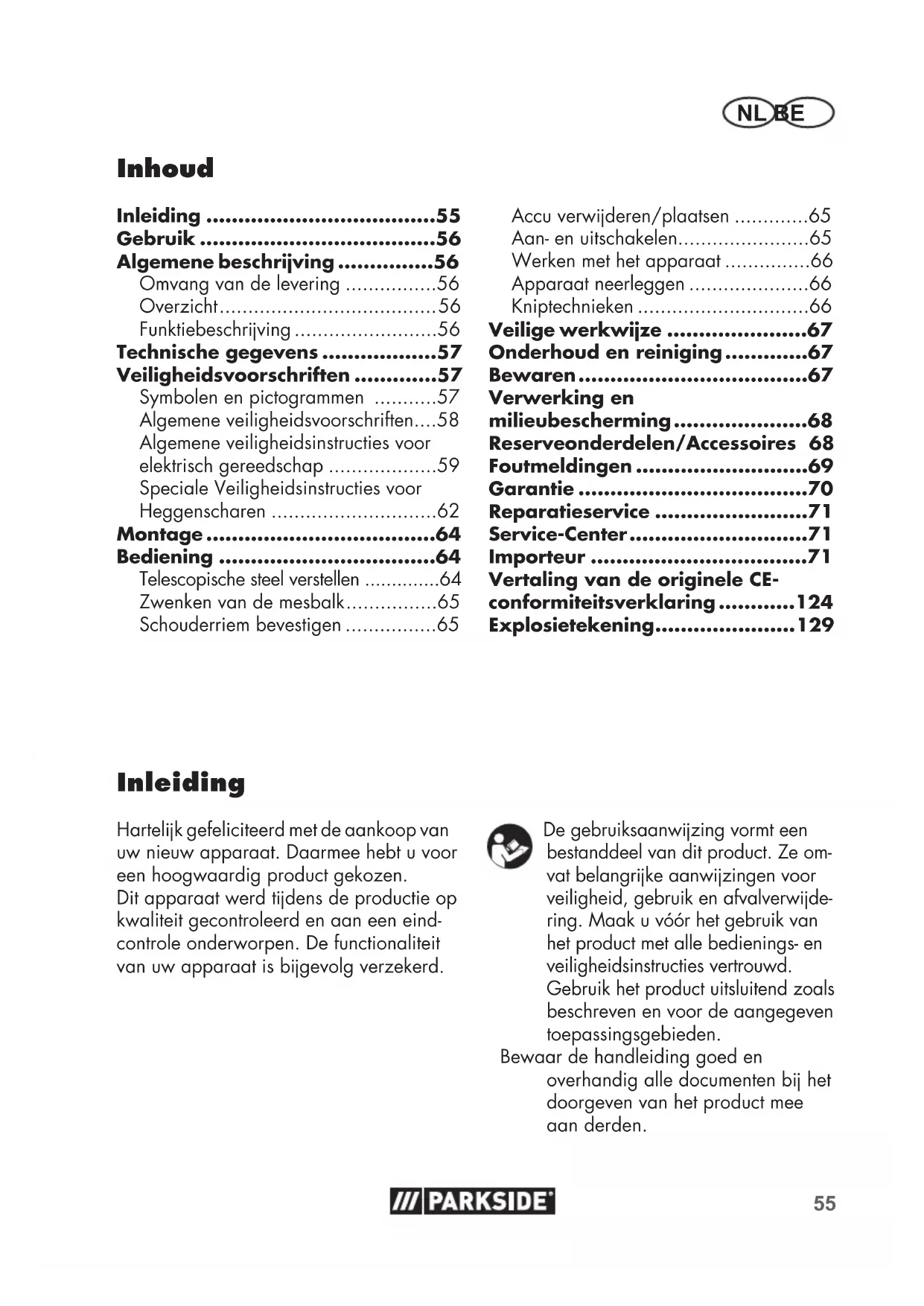

Algemene beschrijving. 56
Omvang van de levering 56
Overzicht. 56
Funktiebeschrijving 56
Veiligheidsvoorschriften 57
Symbolen en pictogrammen 57
Algemene veiligheidsvoorschriften....58
Algemene veiligheidsinstructies voor elektrisch gereedschap 59
Speciale Veiligheidsinstrumentes voor
Heggenscharen 62
Montage 64
Bediening 64
Zwenken van de mesbalk. 65
Schouderriem bevestigen 65
Accu verwijderen/plaatsen 65
Aan-en uitschakelen. 65
Werken met het apparaat 66
Apparaat neerleggen 66
Kniptechnieken 66
Veilige werkwijze 67
Onderhoud en reiniging.67
Bewaren 67
Verwerking en milieubescherming. 68
Reserveonderdelen/Accessoires 68
Foutmeldingen 69
Garantie 70
Reparatieservice 71
Service-Center.71
Importeur 71
Vertaling van de originele CE-conformiteitsverklaring.......124
Explosietekening. 129
Inleiding
Hartelijk gefeliciteerd met de aankoop van uw neuen apparaat. Daarmee heb u voor een hoogwaardig product gekozen.
Dit apparaat werk tijdens de productie op kwaliteit gecontroleerd en aan een eind-controle onderworpen. De functionaliteit van uw apparaat is bijgevolg verzekerd.
De gebruiksaanwijzing vormt een bestanddeel van dit product. Ze omvat belangrijke aanwijzingen voor veriligheid, gebruik en afvalverwijdering. Maak u voor het gebruik van het product met alle bedienings- en veriligheidsinstructies vertrouwd. Gebruik het product uitsluitend zoals beschreiben en voor de aangegeven toepassingsgebieden.
Bewaar de handleiding goed en overhandig alle documenten bij het doorgeven van het product mee aan derden.
Gebruik
De machine is enkel voor het knippen en maaien van heggen, struiken en sierheesters op privégebied geschikt. Elk ander gebruik, dat in deze gebruiksaanwijzing Niet uitdrukkelijk worden vermeld, kan schade aan de machine veroorzaken en een ernstig gevaar voor de gebruiker betekenen. Het apparaat is bedoeld voor gebruik door volwassenen. Jongeren boven 16一年多ogen het apparaat enkel onder toe-zicht gebruiken. Gebruik de heggenschaar Niet als het regent of als de heg nat is. De gebruiker is voor ongevallen of schade aan derden aansprakelijk.
De producent is nicht verantwoordelijk voor beschadigingen, die door onrechtmatig gebruik of verkeerde bediening wordenveroorzaakt.
Gebruik de machine nicht als het mes stomp is. Stark versiete mesbalk kann schade aan de machineveroorzaken.Mesbalk regelmatig latent slijpen.
Het apparaat maakt deel uit van de série Parkside X 20 V TEAM en kan met accu's van de série X 20 V TEAM worden gebruikt. De accu's mogen alleen met laders van de série Parkside X 20 V TEAM worden geladen.
Algemene beschrijving
De afbeeldingen=kunt u vinden op de voorste uitklappagina.
Omvang van de levering
- Telescopische accuheggenschaar (tweedelig)
- Messenbescherming
Schouderriem
Inbussleutel
- Gebruiksaanwijzing
De accu en de lader zichn nicht meegeleverd!
Overzicht
1 Veiligheidsmesbalk
2 Motorkop
3 Ontgrendelknop
4 Knikscharnier
5Wartelmoer
6 Telescoopbuis
7 Spanhendel
8 Greep met bekleding
9 Draagoog
10 Inschakelblokkering
11 Aan-/uit schakelaar
12 Schouderriem
13 Karabijnhaak
14 Lader
15 Accu
16 Messenbescherming
17 Schroefdraad meskopbevestiging
18 Montageaanslag en fixatie
19 Inbussleutel
Funktiebeschrijving
De telescopische accuheggenschaar bezit een elektrische motor als aandrijving.
De heggenschaar beschikt over een dubbelzijdige mesbalk met veiligheidsmessen. Bij het snijden bewegen de messen linearrlogen en weer. De hoek van de veiligheidsmesbalk kan in 11 posities wordenversteld.
Om de gebruiker te beschermen, kan het apparaat alleen worden ingeschakeld als de veiligheidsschakelaar worden ingedrukt.
De funktie van de bedieningselementen leest u in de volgende beschrijvingen.
Technische gegevens
Accu-telescopische
heggenschaar .PTHSA 20-Li A2
Motorspanning U. 20V = Toeren bij Niet-blasting _0 1150 min IPXO
Beschermingsklasse .
Gewicht (met accu) 3,8 kg
Snijlengte 410 mm
Tandafstand ca. 15 mm
max. takdiameter 12 mm
Geluidsdrukniveau
(LpA) 73,7 dB(A); KpA = 3 dB
Akoestisch niveau
gemeten (LwA) .. 86,4 dB(A); KWA = 2,26 dB
gegarandeerd .92 dB(A)
Vibratie (ah)
aan de handgreep .. 1,804 m/s 2;
aan de greep met bekleding ..2,113 m/s 2;
K = 1,5 m/s
Geluids- en vibratiewaarden werden volgens de in de conformiteitverklaring genoemde normen en bepalingen vastgesteld.
De aangegeven trillingemissiewaarde werden volgens een genormaliseerd testmethode gemeten en kan ter vergelijkking van een stuk elektrisch gereedschap met een ander gebruikt worden. De aangegeven trillingemissiewaarde kan ook voor een inleidende inschatting van de bloatstelling benut worden.
Waarschuwing: Afhankelijk van de manier, waarop het elektrische gereedschap gezruikt worden, kan de trilingemissiewaarde tijdens het effectieve gebruik van het elektrische gereedschap van de aangegeven waarde verschillen. Probeer de belasting door trillingen
zo gering möglich te houden. Voorbeeldmaatregelen voor de reductie van trillingsbelasting zich het dragen van handschoenen bij het gebruik van het gereedschap en de beperking van de werklijk. Daar bij要去en alle delen van de bedrijs-cyclus in acht worden genomen (bij voorbeeld tiiden, waarop het elektrische werktuig is uitgeschakeld en tiiden waarin het weliswaar is ingeschakeld, maar zonder belasting draait).
Let op! Een actuele lijst van de accu-compatibilititeit vindt u op: www.lidl.de/akku
Dit apparaat kan uitsluitend met de
volgende accu's worden gezruikt:
PAP 20 A1, PAP 20 A2, PAP 20 A3.
Deze accu's konnen met de volgende
laders worden geladen:
PLG 20 A1, PLG 20 A3, PDSLG 20 A1.
Veiligheidsvoorschriften
Dit gedeelte beschrijft de wezenlijke verligheidsvoorschriften, die bij het werkemet de elektrische heggenschaar要去en worden nageleefd.
Symbolen en pictogrammen
Symbolen in de gebruiksaanwijzing
Gevaarsymbol met informatie over depreventie van personen- of zaakschade.
Waarschuwingsbord met informatie voor het voorkomen van letsels door elektrische schok.
NLBE
Gebodsteken met informatatie over depreventie van schade.
Aanduidingsteken met informatatie over hoe u het apparaat beter kunt gebruiken.
Symbolen op het apparaat
Let op!
Lees alvorens het apparaat te gebrui ken aandachtig de gebruiks-aanwijzing door.
Draag een persoonlijke veiligheidsuitrusting. Draag vooral eenveiligheidsbril of better nog een veiligheidsmasker, bescherming voordeoren,veiligheidshelm.
Draag gegen snijdwonden beschermende handschoenen.
Draag snijvaste veiligheidslaarzen met anti-slip-zolen.
Houd omstaanders uit de buurt van het apparaat.
Gebruik de heggenschaar Niet als het regent of als de heg nat is.
Levensgevaar door elektrische schok! Neem minstens een afstand van 10m tot bovengrondse elektriciteitsleidingen in acht.
Opgelet! Neervallende voorwerpen. In het bijzonder bij het snoeien boven ooghoogte.
Opgelet! Gevaar voor verwondingen door in werkig zijnde messen.
Snijlengte
Verwijder de accu voor onderhoudswerkzaamheden.
Aanduiding van het geluidsvolume L_WA in dB.
Machines horen nicht bij huishoudelijk afval.THuis.
Parkside X 20 V TEAM
Algemene veiligheidsvoorschriften
Maakt u zich eerst met alle bedieningsonderdelen vertrouwd, alvorens u met het apparaat begint te werken. Oefen het hanteren en werken met het apparaat en LAST een vakman of een freqent gebruiker u functie, werkingswijze en werktechnieken uitleggen.Verzekert u zich ervan, dat u het apparaat in geval van nood onmiddelijk kan uitschakelen. Onvakkundig gebruik van het apparaat kan ernstige verwondingen veroorzaken.
Als zich tijdens het gebruik een ongeval of storing voordoet, schakel dan onmid-delloijk het apparaat uit en neem de accuuit het apparaat of haal de stekker uit het stopcontact. Verzorg verwondingen oordeelkundig of raadpleeg een arts. Lees om storingen te verhelpen het hoofdstuk "Foutopsporing" of contacteer ons servicecenter.
Algemene veiligheidsinstrumentes voor elektrisch gereedschap
RESTRISICO'S
Ook als u dit elektrische gereedschap zoals voorgeschreiben bedient, blijven er al-tijd restrisico's bestaan. Volgende gevaren kunnen zich in verband met de constructiewijze en uitvoering van dit elektrische gereedschap voordoen:
a) Snijdwonden
b) Gehoorschade indien er geen geschiktte gehoorbescherming gedragen worden.
c) Schade aan de gezondheid, die van hand-/armtrillingen het gevolg zich indien het apparaat gedurende een langereperiode gebruikt wordt of Niet zoals reglementair voorgeschreven beheerd en onderhoden worden.
Algemene veiligheidsinstructies voor elektrisch gereedschap
WAARSCHUWING! Lees alle veiligheidsinstructies en aanwijzingen. Verzuim bij de naleving van de veiligheidsinstructies en aanwijzingen kan een elektrische schok, brand en/of ernstige verwondingen veroorzaken.
Bewaar alle veiligheidsinstructies en aanwijzing voor de toekomst.
Het in de veiligheidsinstrumentes gebruike begrip „Elektrisch gereedschap" heeft betrekking op elektrisch gereedschap met netvoeding (met netsnoer) en op elektrisch gereedschap met batterijvoeding (zonder netsnoer).
1) VEILIGHEID OP DE WERKPLAATS:
a) Houd uw werkterrein netjes en goed verlicht. Wanorde of onver
lichtewerkterreinen kunnen tot ongeval- len leiden.
b) Werk met het elektrische gereedschap Niet in een explosieve omgeving, waarin er zich brandbare vloeistoffen, gassen of stoffen bevinden. Elektrisch gereed-schap produeert vonken, die het stof of de dampen konnen doen ontsteken.
c) Houd kinderen en andere personen tijdens het gebruik van het elektrische gereedschap op een veilige afstand. Bij afleiding kunt u de controle over het apparatus verliezen.
Opgepast: zo vermijdt u ongevallen en verwondingen door een elektrische schok:
a) De aansluitstekker van het elektrische gereedschap moet in het stopcontact passen. De stekker mag op geen enkele manier veranderd worden. Gebruik geen adapterstekkers samen met elektrisch gereedschap met randaarde. Ongewijzigde stekkers en passende stopcontacten verlagen het risico op een elektrische schok.
b) Vermijd lichamelijk contact met geaarde oppervlakken zoals van buizen, verwarmingsinstallaties, fornuizen en koelkasten. Er bestaat een verhoogd risico door een elektrische schok als uw lichaam geaard is.
c) Houd het elektrische gereedschap op een veilige afstand van regen of nattigheid. Het binnendringen van water in elektrisch gereedschap verhoogt het risico op een elektrische schok.
NLBE
d) Gebruik de kabel Niet voor een verkeerd doeleinde om het elektrische gereedschap te dragen, op te hangen of om de stekkeruit het stopcontact te trekken. Houd de kabel op een veilige afstand van hitte, olie, scherpe kanten of bewegende apparaatonderdelen. Beschadigde of verstrikt geraakte kabels verhogen het risico op een elektrische schok.
e) Als u met het elektrische gereedschap in de open lucht werkt, gebruikt u enkel verlangsoeren, die ook voor buiten geschikt zich. Het gebruik van een voor buiten geschicht verlangsoer verlaagt het risico op een elektrische schok.
f) Als de werkung van het elektrische gereedschap in een vochtige omgeving Niet te vermiiden is, maakt u gebruik van een RCD (Residual Current Device) met een uitschakelstroom van 30mA of minder. Het gebruik van een aardlekschakelaar doet het risico voor een elektrische schok afnemen.
3) VEILIGHEID VAN PERSONEN:
a) Wees aandacht, let erop wat u doet en ga met verstand aan het werk met het elektrische gereedschap. Gebruik het elektrische gereedschap Niet wanner u moe bent of onder invloed van drugs, alcohol of medicijnen staat. Een moment van onoplettendheid bij het gebruik van het elektrische gereedschap kan tot ernstige verwondingen leiden.
b) Draag een persoonlijke beschermingsuitrusting en.altijd een beschermbril. Het dragen van
een persoonlijke beschemming suitrusting, zoals slipvrije veiligheidsschoenen, beschemende helm of gehoorbescherming, verlaagt het risico op verwondingen.
c) Vermijd een onopzettelijke ingebruikname. Vergewis u dat het elektrische gereedschap uitgeschakeld is voordat u het op de stroomvoorziening en/of de accu aansluit, het opneemt of draagt. Indien u bij het dragen van het elektrische gereedschap uw vinger op de schakelaar houdt of het apparaat ingeschakeld op de stroomvoorziening aansluit, kan dit tot ongevallen leiden.
d) Verwijder het instellingsgereedschap of schroefsleutels voordatu het elektrische gereedschap inschakelt. Gereedschap of een sleutel, die zich in een draaiend apparaatonderdeel bevindt, kan tot verwondingen leiden.
e) Vermijd een abnormale li- chaamshouding. Zorg voor een veilige stand en houd te allen hijde het evenwicht. Daardoor kunt u het elektrische gereedschap in onverwachtete situaties beter controeren.
f) Draag geschikte kledij. Draag geen wijde kleding of sieraden. Houdhaar, kledij en handschoenen op een veilige afstand van bewegende onderdelen. Loszitende kledij, sieraden of langhaar kunnen door bewegende onderdelen vastgegrepen worden.
g) Wonneer stofafzug- en opvangsystemen{kunnen wordenge-monteerd, dient u zich ervan te verzekeren dat deze aangesloten...,en en correct worden gebruikt. Het gebruik van een stofafzuging kan risico's door stof beperken.
4) GEBRUIK EN BEHANDELING VAN HET ELEKTRISCHE GEREEDSCHAP
Opgepast: zo vermijdt u ongevallen en verwondingen:
a) Overbelast het apparaat Niet. Gebruik voor uw werk het waarvoortbestemde elektrische gereedschap.Met het passende elektrische gereedschap werkt u beter en veiligering in het aangegeven vermogensgebied.
b) Gebruik geen elektrisch gereedschap, waarvan de schakelaardefect is.Elektrisch gereedschap,datnietmeer in- ofuitgeschakeld kan worden,is gevaarlijk en moet gerepareerd worden.
c) Trek de stekker uit het stopcontact en/of verwijder de accu,voordat u instellenen aan hetapparaat verricht, accessoires verwisselt of het apparaatweglegt.Deze voorzorgsmaatregel voorkomt een onopzettelijke start van het elektrische gereedschap.
d) Bewaar het ongebruikte elektrische gereedschap buiten het bereik van kinderen. Laat Personen, die met het apparaat Niet vertrouwd zijn of deze aanwijzingen Niet gelezen hebben, het apparaat Niet gebruiken. Elektrisch gereedschap is gevaarlijk als het door onervaren Personen gebruikt worden.
e) Onderhoud het elektrische gereedschap met zorg. Controller, of beweegbare onderdelen fouloos functioneren en nicht klemmen, of er onderdelen gebroken of zodanig beschadigm zich, dat de werkking van het elektrische gereedschap in negatieve zin beinvloed worden.
Laat beschadigde onderdelen voor het gebruik van het apparaat repareren. Tal van ongevalen zich aan slecht onderhouden elektrisch gereedschap te wijten.
f) Houd snoeigereedschap scherp en netjes. Zorgvuldig onderhoden snoeigereedschap met scherpe snoeikanten gaat minder klemmen en is gemakkelijker te bedieren.
g) Gebruik het elektrische gereedschap, toebehoren, inzetgereedschap, enz. in overeenstemming met deze aanwijzingen. Neem waar bij de arbeitsomstandighe den en de uit te voeren werkzaamheid in acht. Het gebruik van het elektrische gereedschap voor andere dan de voorziene toepassingen kan tot gevaarlijke situatuies leiden.
5) GEBRUIK EN BEHANDELING VAN HET GEREEDSCHAP MET ACCU
a) Laad de accu's alleen op in acculaders, die door de producent aanbevolen worden. Voor een acculader die geschikt is voor een bepaalde soort accu's bestaat brandgevaar als hij met andere accu's gezrukt worden.
b) Gebruik alleen de waarvoor voorziene accu's in de elektrowerktui-gen. Het gebruik van andere accu's kan tot verwondingen en brandgevaar leiden.
c) Houd de Niet-gebruekte accu uit de buurt van paperclips, munten, sleutels, nagels, schroeven of andere keine metalen voorwerpen, die een overbrugging van de contacten zonden kunnen veroorzaken. Een kortsluiting fussen de accucontacten kan tot brand
wonden of brand leiden.
d) Bij verkeerd gebruik kan vloeistofuit de accu vrijkomen. Vermijd contact daarmee. Bij toevallig contact met water afspoelen. Als de vloeistof in de ogen komt, moet u bovendien een arts consulteren. Vrijkomende accuvloeistof kan tot geirriteerde huid of brandwonden leiden.
6) SERVICE
a) Laat uw elektrisch gereedschap uitsluitend door gekwalificeerd, vakkundig geschoold personel en uitsluitend met originele reserveonderdelen repareren.
Daardoor wordt gewaarborgd dat de veiligheid van het elektrische gereed-schap gehandhaafd blijft.
Speciale Veiligheidsinstru-ties voor Heggenscharen
-
Houd alle lichaamsdelen op een veilige afstand van het snoeijmes. Tracht Niet, bij een draai-end mes snoeiafval te verwijderen of te snoeien materiaal vast te houden. Verwijder ingeklemd snoeiafval enkel bij een uitgeschakeld apparaat. Verwijder bovendien de accuuit het apparaat. Eén moment van onoplettendheid bij gebruikmaking van de heggenschaar kan tot ernstige verwondingen leiden.
-
Draag de heggenschaar aan de handgreep bij een stilstaand mes. Bij transport of bewaring van de heggenschaar steeds de beschemende afdekking (16) opzetten. Een zorgvuldige omgang met het apparatus vermindert het gevaar
voor verwondingen door het mes.
Zorg er alkijd voor dat alle gruppen en veiligheidsinrichtingen bij gebruik van de heggenschaar gemonteerd zijn. Probeer nooit om een onvolledige of onbevoegd omgebouwde heggenschaar te gebruiken.
Maak u vertrouwd met uw omgeving en let op maybe gevaren die u wegens het geluid van de heggenschaar misschien Niet kunt horen.
Bij transport of opslag van de heggenschaar dient de snijdinrichting alkijd met de beschermer te worden afgedekt.
- De ontmanteling vindt plaats in omgekeerde volgorde.
- Houd het elektrische gereedschap uitsluitend vast met de geïsoleerde greepoppervlakken,ondat het snoeimes in aanraking met verborgen stroomleidingen kan komen.Het contact van het snoeimes met een spanningvoerende leiding kan metalen apparaatonderden onder spanning zetten en tot een elektrische schok leiden.
- Inspector zorgvuldig het oppervlak dat u wilt Snoeien en verwijder alle ijzerdraadomheiningen of andere vremde voorwerpen.
- Controller het apparaat telkens voor gebruik op duidelijk vast te stellen te kortkomingen zoals lose, versleten of beschadigde onderdelen. Controller het apparaat op belangrijke schade of defecten als het is gezallen is.
Lees de gebruiksaanwijzing alvorens het apparatusat te bedieren.
- DEZE HEGGENSCHAAR KAN ERNSTIGE LETSELS VEROORZAKEN! Lees zorgvuldig de instructies voor het correct hanteren, voorbereiden, onderhonden, starten en instellen van de heggenschaar. Maak u vertrouwd met alle be
dieningselementen en met het correct gebruik van de heggenschaar.
- Opgelet voor bovengrondse elektrische leidingen.
- Gebruike heggenschaar nicht wanner er sich Personen, vooral kinderen, in de buurt bevinden.
-
Als de heggenschaar een vreemd voorworp raakt, tijdens bedrijf steedsmeer geluid maakt of ongebruikelijk sterk begint te trillen, schakel de heggenschaar dan uit en laat hem tot stilstand komen. Verwijder de accu en neem de volgende maatregelen:
-
controller de heggenschaar op schade;
- controller de heggenschaar op
losse onderdelen en zet alle losse
onderdelen vast; -
verrang beschadigde onderdelen door gelijkwaardige onderdelen of laat de heggenschaar repareren.
-
Schakel eerst het apparaat uit voordat u:
-
het apparaat reinigt of een blokke-ring verwijdert;
- controle-, onderhouds- of andere werkzaamheden aan de heggenschaar uityoert;
- de positie van het mes instelt;
- de heggenschaar zonder toezicht hinterlaat.
Zorg er altijd voor dat de heggenschaar correct in een van de beschreven bedrijfsstanden bevindt, voordat u die opstart.
Zorg erijdens het gebruik van de heggenschaar alsijd voor dat u stabel staat.
- Gebruik de heggenschaar Niet met een defect of sterk versleten mes.
- Houd de heggenschaar met beiden handen vast. Gebruik algid beiden handen, als de heggenschaar met twee grepen uitgerust is.
- Om de heggenschaar voor onderhoud, inspectie of opslag stil te zetten, schakelt u dieuit, verwijdert u de accu en zorgt u ervoor dat alle roterende delen tot stilstand zich gekomen. Laat de machine afkoelen voordat u hem inspecteert, afstelt enz.
Laat de heggenschaar altijd afkoelen voordat u hem opbergt. - Garandeer dat het toestel uitgeschakeld is vooraleer u de accu aanbrengt. Het aanbrengen van een accu in een elektrowerktuig dat ingeschakeld is, kan tot ongevallen leiden.
Laad uw batterijen uitsluitend binnenshuis op odomat het laadtoestel enkel waarvoor bestemd is. - Om het risico voor een elektrische schok te verminderen, trekt u de stekker van het laadtoesteluit het stopcontact Voordat u het reinigt.
Stel de accu/het elektrowerk-tuig/het toestel nicht gedurende lange tijd bloot aan.bezonning en leg ze Niet op radiatoren. Hitte beschadigt de accu en er bestaat explosiegevaar.
Laat een verwarmde accu voor het laden afkoelen. - Open de accu Niet en vermijd een mechanische beschadiging van de accu. Er bestaat gevaar voor kortslutting en er kuren dampen vrijkomen die de luchtwegen prikkelen. Zorg voor verse lucht en consulteer een arts in geval van klachten. Spoel bij contact met de ogen of met de huid de betrokkenplaatsen met water of neutralisator en raadpleeg een arts.
- Gebruik geen Niet-oplaadbare batterijen!
NLBE
- De machine is nicht geschickt voor gebruik door kinderen.
- Gebruik geen toebehoren dat Niet door PARKSIDE is aanbevolen. Dat kan namelijk leiden tot elektrische schok of brand.
Neem de veiligheids-, laad- en gebruikinstructies in acht die vermeld staan in de gebruiksaanwijzing van uw accu en van de lader van de série Parkside X 20 V TEAM. Een gedetailleerde beschrijving van het laadproces en andere informatie vindt u in deAPEte gebruiksaanwijzing ervan.
B Montage
Haal voorafgaand aan de montage de accuuit het apparaat. Plaats de accu pas terug, als het apparaat volledig is gemonteerd. Er bestaat een risico op verwondingen!
Gebruik enkel originele onderdelen.
- Pak het apparaatuit en controller, of het volledig is.
- Schuif de motorkop (2) op de schacht van de telescopische buis (6). Schuif de motorkop (2) tot aan de montage-aanslag (18) op de telescopische buis (6). Deze positie ligt vast door de fixatie (18).
Zorg ervoor dat de groeven en uitspa- ringen in elkaar grijpen.Zie detailtekening in afb. B.
- Bevestig de motorkop (2) en de telescopische buis (6) met de wartelmoer (5). Schroef hiervoar de wartelmoer (5) rechtsom op de schroefdraad van de motorkopbevestiging (17) en draai de wartelmoer (5) met de hand aan.
Bediening
Gebruik de machine nicht zonder handbescherming. Draag tijdens het werken met demachine aangepaste kledij en werkhand Schoenen.
Kontroleer voor elk gebruik, of de machine goed functioneert. De aan-/uitknop (A11) en de inschakelvergrendeling (A10) mogen Niet worden geblokkeerd. U要去 na loslaten van de schakelaar de motor uitschakelen. Indien een schakelaar beschadigd is, mag de machine Niet meer worden gebruikt.
Let op geluidsoverlast enplaatselijke voorschriften. Het gebruik kan van het apparaat op bepalderagen (bijvoorbeeld zon- en feestdagen), op bepalde uren van de dag (middagpauze, 's nachts) of in bijzondere gebieden (bijvoorbeeld kur-oorden, ziekenhuizen etc.) beperkt of verbodenহn.
- Open de spanhendel (7).
- Houd het apparaat vast aan de greedp (8) en aan de telescopische stang (6) en verander de steellengte door deze in te schuiven ofuit te trekken.
- Sluit de spanhendel (7).
Zwenken van de mesbalk
- Houd de veiligheidsmesbalk (1) aan de onderzijde van de motorkop (2) vast.
- Druk op de ontgrendelingstoets (3).
- Zwenk de motorkop (2) met de veiligheidsmesbalk (1) in de gewenste hoekpositie en laat de ontgrendeltoetsen (3) wee los. De motorkop (2) vergrendelt zich weer. Er zich 11 vergrendelstanden möglichk.
De vergrendtreden zijn weergegeven op de apparaatbehuzing. De actuelle vergrendtrede is aangeduid door een pijl.
Schouderriem bevestigen
De draagriem (A12) is voorzien van een snelsluiting, zodat het apparaat in een gevaarlijke situatie snug kan worden losgemaakt van de draagriem. Om de insteeks-luiting (A12a) te openen, drukt u de beiden klemmen (A12b) samen.
- Leg de schouderriem (A12) aan. Hang de schouderriem nicht dwars over de borst.
- Bevestig de karabijnhaak (A13) van de schouderriem (A12) aan het
draagoog (A9) aan de buisschacht van het apparatus.
- Kies de riemlengte zodanig, dat de karabijnhaak (A13) van de schouderriem (A12) zich ongeveer ter hoogte van uw heup bevindt
U kunt de positie van het draagoog (9) aanpassen. Draai het draagoog (9) los met behulp van de meegeleverde inbussleutel (19) en schuif het draagoog langus de buis maar de gewenste positie. Bevestig het draagoog (9) wee.
De inbussleutel (19) bevindt zich op de handgreep naast de accu-inkeping.
Accu verwijderen/plaatsen
- Om de accu (A15) uit het apparaat te halen, drukt u op ontgrendeltoets aan de accu en trekt u de accu eruit.
- Om de accu (A15) teplaatsen, schuift u de accu langs de geleidingsrail in het apparaat. De accu klikt voorbaar vast.
Neem de veiligheids- en gebruiksinstrcties in acht die vermeld staan in de gebruiksaanwijzing van uw accu van de série Parkside X 20 V Team.
Aan- en uitschakelen
Zorg dat u stevig staat en houd het apparaat met twee handen goed vast. Bewaar voldoende afstand tot uw eigen lichaam. Let voor u het apparaat inschakelt op dat het Niet in aanraking komt met andere voorwerpen.
- Om in te schakelen, houdt u de veiligheidsschakelaar (A 10) ingedrukt
en drukt u gelijkti\dig de schakelaar "Aan/uit" ( A11) in. De heggenschaar werknt nu op volle kracht.
- Als u de schakelaar "Aan/uit" (A11) loslaat, schakelt het apparaat terug UIT.
Werken met het apparaat
Raadpleeg voor het gebruiken van de telescopische accu-heggenschaar ook de afbeeldingen op dechterste uitvouwagina.
Let er op, dat u tijdens het snoeien geen voorwerpen zoals bv. draad-afrastering of plantenondersteuning raakt. Dit kan schade aan het mesblad veroorzaken.
- Controller de schouderriem (A12) op een aangename positie, waardoor het makkelijker voor u om te honden van de heggenschaar.
- Schakel bij een blokkering van de messen door vaste voorwerpen het apparaat meteen uit, verwijder de accu en verwijder verrolgens het voorwerp.
- Vermijdt overbelasting van de machine tijdens het werkken.
Apparaat neerleggen
- Leg het apparaat eerste met de motorbehuizing (A2) op de grond.
- De veiligheidsmesbalk (A1)要去 drukvrij op de grond komen te liggen.
- Oefen in geen geval staatische druk op de veiligheidsmesbalk (A1)uit.
Kniptechnieken
- Knip dikke takken eerst met een snoei
schaar af.
- Het tweezieijdig mesblad maakt het mogelijk in beidenrichtingen te knippen of met pendelbewegingen von de ene kant maar de andere.
- Bij vertikaal knippen de heggenschaar gelijkmatig voorwaarts bewegen of boogvormig op en neer.
Bij horizontal knippen de heggenschaar sikkelvormig tot de rand van de heg bewegen, zodat afgeknipte takken maar beneden können vallen. - Om lange, rechte lijen te behouden, wordt het spannen van een draad aanbevolen.
Heggen snoeien
Het wordt aangeraden om heggen in trapzevorm te knippen, om het kaal worden van de onderste takken te verhinderen. Dit beantwoordt aan de natuurlijke groei en laat de heg optimaal bloeien. Bij het snoeien worden alleen de neue loten geknipt, zo worden een dichte vertakking en een goede bescherming gegen inkijk gezormd.
- knip eerst de zijkanten van een heg. Beweeg de heggenschaar in de groei-richting van onder maar boven. Als u van boven maar onder knipt, komen dunne takken maar buiten, waardoor er kale plekken of gaten ontstaan.
- knip dan de bovenkant maar keuzerecht, dakvormig of rond.
- knipjonge planten reeds op de gewenste vorm. De hoofdloot要去 onbeschadigdblijven totdat de heg de gewenste hoogte bereikt heeft. Alle andere loten worden tot op de helft geknipt.
Vrijstaande heggen verzorgen:
Vrijstaande heggen worden weliswaar nicht in vorm geknipt,要去en darüber regelmatif verzorgd worden zodate neiet te hoog worden.
Veilige werkwijze
- Gebruik de hoogsnoeier Niet op een ladder staande of op een onveiligstestandplaats.
- Laat u Niet tot een onbezonnen snede verleiden. Dat zou uzelf en andere personne in gevaar+kunnen brengen.
- Kinderen moeten onder toezurecht staan om te vrijwaren dat ze Niet met het apparaat spelen.
- Een langer gebruik van het apparaat kan tot door trillingen veroorzaakte doorbloedingsstoornissen van de handen leiden. U kunt de gebruiksduur erchter door geschikte handschoenen of regelmatige pauzes verlengen. Let erop dat de persoonlijke aanleg voor een slechte doorbloeding, lage buitentemperaturen of groe grijkchrachten bij het werken de gebruiksduur verkorten.
Onderhoud en reiniging
Laat onderhoudswerkzaamheden die nicht in deze handleiding worden beschreiben uitvoeren door ons servicecenter. Gebruik enkel originele onderdelen.
Schakel het apparaat uit en verwijder voor alle werkzaamheden de accu uit het apparaat.
Draag handschoenen tijdens het werken met de messen.
Voer de volgende onderhouds- en reinigingswerken regelmatig uit. Dan bent u zeker van een lang en betrouwbaar gebruik.
- Kontroleer de machine voor elk gebruik op duidelijke tekenen van losse, verslen of beschadigde onderdelen. Kontroleer of de schroeven goed vastzitten in het mesblad.
- Snij Niet met stompe of versleten messen: hierdoor raken de motor en de gandriying van uw machine overbelast.
- Kontroleer de afdekkingen en bescheringmen op beschadigingen en kontroleer of ze goed vastzitten. Vervang deze indien nodig.
- Houdt ventilatie-openingen en motorbehuizing rein. Gebruik hiervoor een vochtige doek of een borstel. De machine mag noch met water afgesproeid noch in water gelegd worden.
- Gebruik geen reinigings- resp. oplos-middelen. U kan de machine daarmee onherstelbaar beschadigen. Chemische bestanddelen konnen de kunststoffen onderdelen van de machine aantasten.
-
Telkens na gebruik van het apparaat moet u
-
het mes reinigen
(met olieachtige vod);
- de mesbalk met oliekan
netje of spray olien.
De drijfwerk is onderhoudsvrij.
Bewaren
- Bewaar het apparaat buiten bereik van kinderen in de meegeleverde beschermhoes. Opslag het apparaat liggen of beveiligd gegen omvallen.
Verwerking en milieuubescherming
Neem de accu uit het toestel en breng het toestel, de accessoires en de verpakking maar een milieuvriendelijkke recycling.
Machines horen nicht bij huishoudelijk afvalthus.
- Lever uw apparaat in bij een recyclepunt. De gelebruekte kunststof en meta-len delen+kennen per soort worden geschreiben en zo geschikt worden gemaakt voor hergebruik. Voor vragen hieromtrent kunt u terecht bij ons servicecenter.
- De afvalverwijdering van uw defecte ingezonden apparaten voeren wij Gratis door.
- Breng snoeiafvalaar een recyclingpark enwerp het Niet in de vuilnisbak.
Reserveonderdelen/Accessoires
Reserveonderdelen en accessoires verkrijgt u op www.grizzly-service.eu
Ondervindt u problemen bij het orderproces, gebruik dan het contactformulier. Bij andere vragen neemt u contact op met het "Service-Center" (zie pag. 71).
Pos. Pos. Benaming Bestel-Gebruiks-Explosie-nummers aanwijzing tekening
A 1
51-57
Veiligheidsmesbalk
13700703
Foutmeldingen
| Probleem Mogelijk | oorzaak Oplossing | |
| Apparaat start nicht | Accu (15) leeg | Accu (15) laden (aparte bedie-ningshandleiding voor accu en lader raadplegen) |
| Accu (15) Niet geplaatst | Accuplaatsen (Zie hoofdstuk "Accuplaatsen/verwijderen") | |
| Inschakelblokkering (10) Niet correct bediend | Inschakelen (zie „Bediening") | |
| Aan-/uitschakelaar (11) defect | Reparatie door service-center | |
| Koolborstels versleten | ||
| Motor defect | ||
| Apparaat werk met onderbrekingen | Intern loszittend contact | Reparatie door service-center |
| Aan-/uitschakelaar (11) defect | ||
| Veiligheidsmesbalk (1) worden heet | Veiligheidsmesbalk (1) bot | Veiligheidsmesbalk (1) slijpen of verwangen (Service-Center) |
| Veiligheidsmesbalk (1) heeft bromen | Veiligheidsmesbalk (1) controle- ren of verwangen (Service-Center) | |
| Te veel wrijving wegens ont-brekende smering | Veiligheidsmesbalk (1) oliën | |
| Slecht snijresultaat | Te veel wrijving wegens ont-brekende smering | Veiligheidsmesbalk (1) oliën |
| Vervuilde veiligheidsmesbalk Veiligheidsmesbalk (1) reinigen | ||
| Veiligheidsmesbalk (1) bot | Veiligheidsmesbalk (1) latent slij- pen of verwangen (Service-Center) | |
| Slechte snijtechniek Zie "Werken met het apparaat" | ||
| Accu (15) Niet geladen | Accu (15) laden (aparte bedie-ningshandleiding voor accu en lader raadplegen) | |
Garantie
Geachte cliente, geachte klant,
U krijgt op dit apparaat 3aar garantie, te rekenen vanaf de datum van aankoop.
Ingeval van gebreken aan dit product heeft u tegenover de verkoper van het product wettelijke rechten. Deze wettelijke rechten worden door once hierna beschreiben garantie nicht beperkt.
Garantievoorwaarden
De garantietermiin begint met de datum van aankoop. Gelieve de originele kassabon goed te bewaren. Dit document wordt als bewijs van de aankoop benodigd. Indien er zich binnen drieJAar, te rekenen vanaf de datum van aankoop van dit product, een materiaal- of fabricagefout voordoet, wordt het product door ons -aar once keuze -oor u Gratis gerepareerd of verrangen. Deze garantievergoeding stelt voorop dat binnen de termijn van drieJAar het defecte apparaat en het bewijs van aankoop (kassabon) voorgelegd en dat schriftelijk kort beschreven wordt, waarin het gebrek bestaat en wanner het zich voorgedaan heeft.
Als het defect door once garantie gedekt is, krijgt u het gerepareerde of een新产品 terug. Met herstellung ofuitwisse-ling van het product begint er geen neue garantiepiode.
Garantieperiode en wettelijke kwaliteitsgarantie
De garantieperiode worden door de garantievergoeding Niet verlengd. Dit geldt ook voor verrangen en gerepareerde onderdelen. Eventuel al bij de aankoop bestaande beschadigingen en gebreken要去en onmiddelijk na het uitpakken gemeld worden. Na het verz讲究en van de
garantiepiode tot stand komende reparaties worden gegen verplichte betaling van de kosten uitgevoerd.
Omvang van de garantie
Het apparatuswerd volgens strikte kwaliteitsrichtlijnen zorgvuldig geprodueerd en voor aflevering nauwgezet getest.
De garantievergoeding geldt voor materiaal- of fabricagefouten. Deze garantie is Niet van toepassing op productonderdelen, die aan een normale slijtage blootgesteld zich en.daarom als aan slijtage onderheige onderdelen beschouwd konnen worden (b.v.mesbalk, accu) of op beschadigingen aan breekbare onderdelen (b.v. schakelaars).
Deze garantie valt weg wonneer het product beschadigd, Niet oordeelkundig gebrukt ofiet onderhoden ward.Voor een vakkundig gebruik van het product dienen alle in de gebruiksaanwijzing vermelde aanwijzingen nauwgezet in acht genomen te worden.Gebruiksdoeleinden en handelingen, die in de gebruiksaanwijzing afgeraden worden of waarvoor gewaarschuwd wordt,dienen onvoorwaardelijk vermedente worden.
Het product is uitsluitend voor het privé- en Niet voor het commerciele gebruik bestemd. Bij een verkeerde of onoordeelkundige behandeling, toepassing van geweld en bij ingrepen, die Niet door het door ons geautoriseerde servicefilaraal doorgevoerd werden, valt de garantie weg.
Afhandeling ingeval van garantie
Gelieve aan de volgende aanwijzingen gevolg te geben om een snelle behandel ing van uw verzoek te garanderen:
- Gelieve voor alle aanvragen de kassabon en het artikelnummer
IAN 317162_1904) als bewijs van de aankoop maar te honden.
- Gelieve het artikelnummer uit het typeplaatje.
- Indien er zich functiefouten of andere gebreken voordien, contacteert u in eerste instantie de hierna vernoemde serviceafdeling Telefonisch of per e-mail. U krijt dan bijkomende informatie over de afhandeling van uw klacht.
- Een als defect geregisteerd product kunt u, na overleg met once klantenservice, mits toevoeging van het bewijs van aankoop (kassabon) en de vermeling, waarin het gebrek bestaat en wonneer het zich voorgedaan heeft, voor u franco maar het u medegedeelde serviceadres zenden. Om problemen bij de acceptatie en extra kosten te vermiiden, maakt u onvoorwaardelijkuitsluitend gebruik van het adres, dat u medegedeeld worden. Zorg ervoor dat de verzending nicht ongefrankeerd, als volumegoed, per expresse of via een andere speciale verzendingswijze plaatsvindt. Givelie het apparaat met inbegrip van alle bij de aankoop bijgeleverde accessoires in te zenden en voor een voldoende veilige transportverpakking te zorgen.
Reparatieservice
U kunt reparations, die nicht onder de garantie vallen, gegen berekening door ons servicefilaraal latent doorvoeren. Zij maakt graag voor u een kostenraming op. Wij hunnen uitsluitend apparaten behandelen, die voldoende verpakt en gefrankeerd ingezonden werden.
Opgelet: Gelieve uw apparaat gereinigd en met een aanwijzing op het defect waar ons servicefilaraal te zenden.
Ongefrankeerd - als volumegoed, per expresse of via een andere speciale verzendingswijze - ingezonden apparaten worden nicht geaccepteerd.
De afvalverwerking van uw defecte ingezonden apparaten voeren wij Gratis door.
Service-Center
Service Nederland
Tel.: 0900 0400223
(O,10 EUR/Min.)
E-Mail: grizzlyy@lidl.nl
IAN317162 1904
Service Belgie
Tel.: 070 270 171
(0,15 EUR/Min.)
E-Mail: grizzly@lidl.be
IAN317162_1904
Importeur
Gelieve in ache te nemen dat het volgende adres geen serviceadres is. Contacteer in eerste instantie het hoger vermelde servicecenter.
Vybratie/vlozenie akumulatora 113
| Vertaling van de originele CE-conformiteitsverklaing | |
| Hiermede bevestigen wij dat de Accu-telescopische heggenschaar bouwserie PTHSA 20-Li A2 Seriennummer 201911000001 - 201911015700 aan de hierna volgende, van toepassing+zijnde EU-richtlijnen | |
| 2006/42/EC • 2014/30/EU • 2000/14/EC • 2005/88/EC • 2011/65/EU* | |
| Om de overeenstemming te waarborgen, werden de hierna volgende, in overeenstemming gebrachte normen en nationale normen en bepalingen toegepast: | |
| EN 60745-1:2009/A11:2010 • EN ISO 10517:2019 EN 55014-1:2017 • EN 55014-2:2015 • EN 62321-1:2013 | |
| Bovendien worden in overeenstemming met de geluidsemissierichtlijk 2000/14/EC bevestigd: Akoestisch niveau gegarandeerd: 92 dB(A); gemeten: 86,4 dB(A) Toegepaste conformiteitbeordelings-procedure in overeenstemming met Annex V / 2000/14/EC | |
| De exclusieve verantwoordelijkheid voor de uitgifte van deze conformiteitsverklaring worden gedragen door de fabrikant: | |
| Grizzly Tools GmbH & Co. KG Stockstädter Straße 20 63762 Großostheim, 15.12.2019 Germany | Christian Frank Documentatiegelastigde |
- Het hierboven beschreiben voorwerp van de verklaring voldoet aan de voorschriften van de richtlijn 2011/65/EU van het Europese Parlement en van de Raad van 8 Juni 2011 inzake beperking van het gebruik van bepaalde gevaarlijke stoffen in elektrische en elektronische apparaten.
