PSBSA 20Li C3 - Schroevendraaier PARKSIDE - Gratis gebruiksaanwijzing en handleiding

Merk	Parkside
Model	PSBSA 20Li C3
Producttype	Accuschroefmachine
Nominale spanning	20 V max
Accutype	Li-Ion
Accucapaciteit	2 Ah
Accu-energie	40 Wh
Aantal cellen	5
Laadtijd (accu 2 Ah)	60 minuten
Lader - Ingangsspanning	230-240 V~
Lader - Frequentie	50 Hz
Lader - Uitgangsspanning	21,5 V
Lader - Uitgangsstroom	2,4 A
Lader - Nominaal vermogen	65 W
Lader - Nettogewicht	0,76 kg
Lader - Beschermingsklasse	II (dubbele isolatie)
Bedrijfstemperatuur	+4 tot +40 °C
Opslagtemperatuur	+20 tot +26 °C
Gebruik	Alleen droge binnenruimtes
Veiligheid	Waarschuwingen en veiligheidsinstructies inbegrepen
Onderhoud	Reinigen met een zachte borstel
Garantie	3 jaar
Klantendienst Frankrijk	0800904879
Klantendienst België	080071011
Compatibiliteit	Parkside X 20 V Team

Veelgestelde vragen - PSBSA 20Li C3 PARKSIDE

Wat is de accuduur?

De 2 Ah accu biedt een variabele gebruiksduur afhankelijk van het gebruik. Voor een schroefmachine kunt u er ongeveer 200 schroeven in zacht hout mee draaien. Laad hem op wanneer het rode LED-lampje op het laadniveau gaat branden.

Hoe lang duurt het om de accu op te laden?

Met de meegeleverde lader wordt de PAP 20 B1 accu (2 Ah) opgeladen in 60 minuten. Voor accu's met een grotere capaciteit, zoals 4 Ah, rekent u 120 minuten.

Kan ik andere Parkside accu's gebruiken?

Ja, de schroefmachine PSBSA 20Li C3 is compatibel met alle accu's uit de Parkside X 20 V Team serie, zoals de modellen PAP 20 B1, B2, B3, PAPS 204 A1, enz.

Is het mogelijk om de lader aan de muur te bevestigen?

Ja, de lader kan met twee montagegaten op 76,2 mm afstand aan de muur worden bevestigd. Gebruik ronde kop schroeven met een diameter van 7-8 mm.

Wat betekenen de LED's op de lader?

Rood LED brandt : laden bezig. Groen LED brandt : accu volledig opgeladen. Groen en rood LED knipperen : accu defect. Rood LED knippert : accu te koud of te warm.

Kan ik de schroefmachine buitenshuis gebruiken?

Het apparaat is uitsluitend bestemd voor gebruik binnenshuis in droge omgeving. Bescherm het tegen water, vocht en hitte.

Hoe onderhoud ik de accu?

Reinig de contacten met een zachte borstel. Bewaar hem voor langdurige opslag gedeeltelijk opgeladen (40-60%) en controleer de lading elke 3 maanden.

Wat te doen bij een defect aan het apparaat?

Neem contact op met de klantendienst: in Frankrijk op 0800904879 (gratis) of per e-mail [e-mail]. Houd uw aankoopbewijs en het IAN-nummer (505120_2501) bij de hand.

Hoe moet ik de gebruikte accu weggooien?

Gooi de accu niet bij het huisvuil. Breng hem naar een gemeentelijk inzamelpunt of milieustraat. Accu's bevatten zware metalen en worden beschouwd als speciaal afval.

Wat is de garantieduur?

De garantie is 3 jaar vanaf de aankoopdatum. De garantie dekt materiaal- en productiefouten, maar geen normale slijtage (bijv. accu's). Bewaar uw aankoopbewijs.

GEBRUIKSAANWIJZING PSBSA 20Li C3 PARKSIDE

Bedienings- en veiligheidsinstructies Pagina 83

PL

Gebruktewaarschuwingen en symbolen 84

Inleiding. 86

Beoogd gebruik. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .

Inhoud. 87

Onderdelenlijst . 87

Afwikkeling in geval van garantie . . . . . . Page 106

Service. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . Page 107

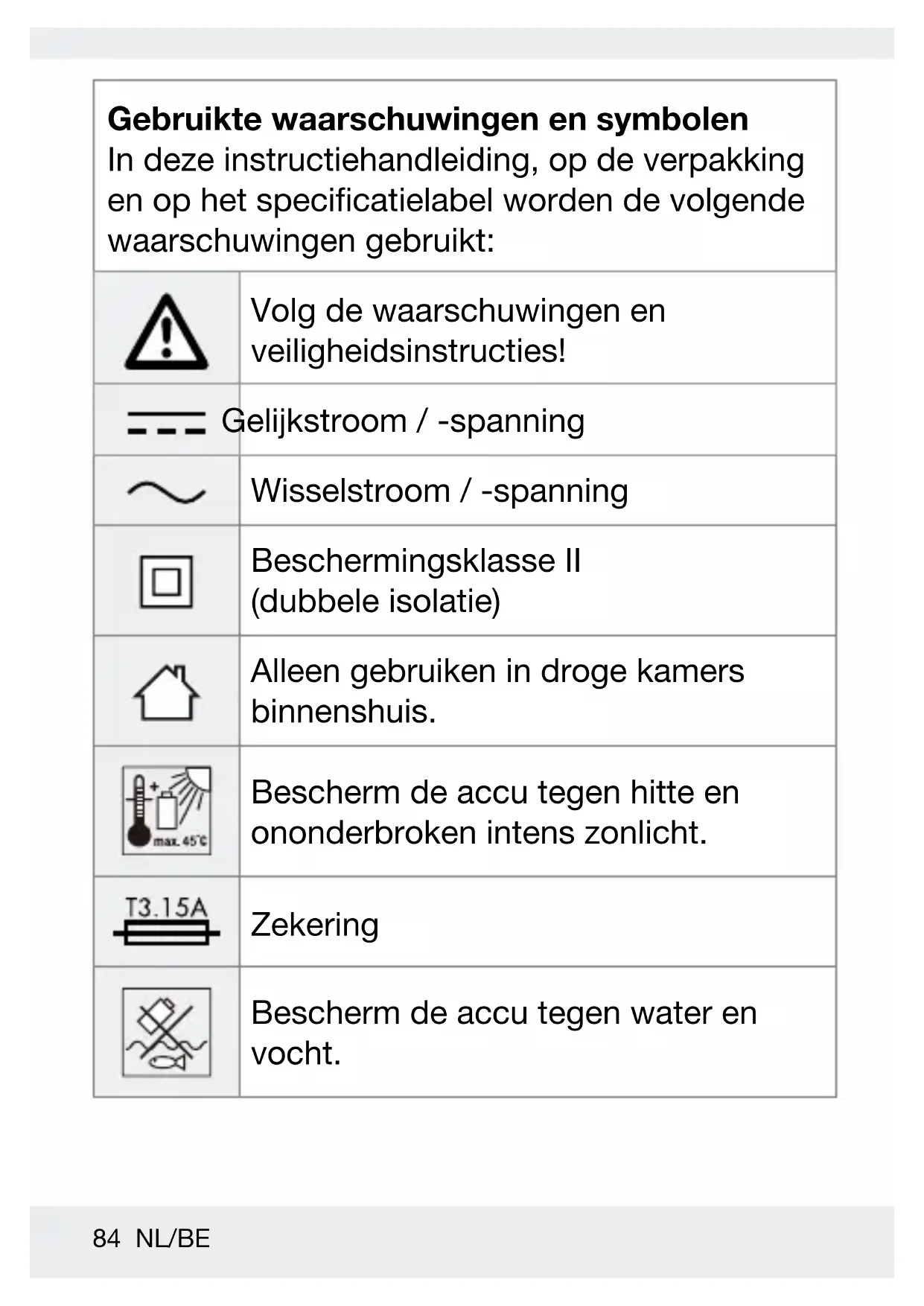

Gebruktewaarschuwingen en symbolen

In deze instructiehandleiding, op de verpakking en op het specificielabel worden de volgende waarschuwingen gebruikt:

Volg de waarschuwingen en veiligheidsinstrumenties!

Gelijkstroom / -spanning

Wisselstroom / -spanning

Beschermingsklasse II (dubbele isolatie)

Alleen gebruiken in droge kamers binnenschuis.

	Beschem de accu gegen brand.
	Lees de handleiding.
	Dit symbool betekent dat de bedieningsinstructies要去en worden gevolgd voor het gebruik van het product.
	Dit symbool in combinatie met hetwoord “Informatie” biédt aanvullende nuttige informatie.
	Voor veriligheid relevante informatie en andere notities Gebruiksaanwijzing

Inleiding

Hartelijk gefeliciteerd met de aankoop van uw neue product. U heeft voor een hoogwaardig product gekozen. De gebruiksaanwijzing is een deel van het product. Deze bevat belangrijke aanwijzingen voor veriligheid, gebruik en verwijdering. Maakt U zich voor de ingebruikname van het product met alle bedienings- en verilgheidsvoorschriften vertrouwd. Gebruik het product alleen zoals beschreiben en voor de aangegeven toepassingsgebieden. Overhandig alle documenten bij doorgifte van het product aan derden.

Beoogd gebruiK

De oplaadbare batterij is compatibel met alle apparaten van de Parkside X 20 V Team-serie. De oplaadbare batterij mag alleen worden opgeladen met gebruik van laders van de Parkside X 20 V TEAM-serie.

De lader is uitsluitend bedoeld voor het opladen van Parkside-batterijen van 20 V van X 20 V Team-serie.

Dit product is nicht bedoeld voor commercieel gebruik. Elk ander gebruik van of modificatie van het product worden als onjuist beschouwd en zorgt voor een grote kans op ongelukken. De fabrikant accepteert geen verantwoordelijkheid voor schade als gevolg van misbruik.

Inhoud

1 Accu
1 Batterijlader
1 Instructiehandleiding

Onderdelenlijst

1 Ontgrendelingsknop voor oplaadbare batterij 2 Accu
3 LED's laadniveau (rood/oranje/groen)
4 knop (laadniveau)
5 Netsnoer met netstekker
6 Batterijlader
7 LED voor oplaadcontrole - rood
8 LED voor oplaadcontrole - groen
9 Montage-openingen (onderzijde)

Technische gegevens

Accu: PAP 20 B1

Energiewaarde: 40 Wh

Aanbevolen

omgevingstemperatuur: max. 45^

Tijdens opladen: +4 tot +40 °C

Tijdens bedrijf: +4 tot +40 °C

Tijdens opslag: +20 tot +26 °C

Voor het opladen van de oplaadbare batterij要去 u alleen de lader van de Parkside X 20 V TEAMserie gebruiken.

Lader:

PLG 20 C1

Invoer:

Nominale spanning:

230-240 V~

Nominale frequente:

50 Hz

Nominaal stroomverbruik:

65 W

Zekering (intern):

Afgegeben vermogen:

Nominale spanning: 21,5 V

Nominale stroom 2,4 A

Accutype Laadtijd
PAP 20 B1, PAP 20 B2, 2,0 Ah 60 minutes
PAP 20 B3, PAPS 204 A1, 4,0 Ah 120 minutes
PAPS 208 A1, 8,0 Ah 210 minutes

Beschermingsklasse: II/(dubbele isolatie)

Nettogewicht: 0,76 ~kg

Klanten können compatibele verrangende accu's/ batterijen en opladers bestellen in de Lidl online shops voor de volgende landen:

Duitsland (lidl.de), Frankrijk (lidl.fr), Belgie (lidl.be), Tsjechië (lidl.cz), Nederland (lidl.nl), Polen (lidl.pl), Slowakije (lidl.sk), Spanje (lidl.es)

Klanten uit alle overige landen{kunnen bestellen op www.optimex-shop.com.

Aanbevolen omgevingstemperatuur:

Tijdens opladen: +4 tot +40 °C

Tijdens bedrijf: +4 tot +40 °C

Tijdens opslag: +20 tot +26 °C

Algemene veiligheidsopmerkingen

veiligheidswaarschuwingen en aanwijzingen Het Niet opvolgen van de waarschuwingen en aanwijzingen kan elektrische schokken, branden ernstige verwondingen als gevolg hebben.

BEWAAR ALLE WAARSCHUWINGEN EN INSTRUCTIES VOOR RAADPLEGING IN DETOEKOMST.

a) Laad alleen op met de door de fabrikant opgegeven lader. Een lader die geschikt is voor het ene type oplaadbare batterij, kan een risico op brand veroorzaken indien gezruikt met een andere oplaadbare batterij.
b) Use power tools only with specifically designated rechargeable batteries. Het gebruik van andere oplaadbare batterijen kan leiden tot een risico op letsel en brand.

c) Als de oplaadbare batterij nicht gebrukt wordt,要去 u dit uit de buurt van andere metalen voorwerpen houden, zoals paperclips, Munten, sleutels, spijkers, schroeven of anderekleine metalen voorwerpen die kortsluiting hunnen make tussen de aansluitklemmen. Het kortsluiten van de aansluitingen kan brandwonden of brand veroorzaken.
d) In geval van misbruik kan vloeistof UIT de oplaadbare batterij spuiten; vermijd contact daarmee. In geval van onbedoeld contact moet u het getroffen gebied spoelen met water. Als de vloeistof uwogen raakt, moet u ook medische hulp inroepen. Vloeistof afkomstig UIT de accu kan irritatie of brandwonden veroorzaken.

OPGELET! ONTPLOFFINGSGEVAAR!

Probeer nooit nicht-opplaadbare batterijen op te laden!

Beschem de oplaadbare accu tegen warmte, bijvoorbeeld continue blootstelling aan zonlicht, vuur, water en vocht.

Er bestaat explosiegevaar!

e) Gebruik geen beschadigde of aangepaste oplaadbare batterij met het gereedschap.

Beschadigde of aangepaste batterijen vertonen onverwacht gedrag, met brand, explosie of risico op letsel als gevolg.

f) Stel een oplaadbare batterij of gereedschap nicht bloot aan brand of te hoge temperaturen. Bootstelling aan brand of een temperatuur van hoger dan 130^ C kan leiden tot een explosie.

g) Volg alle laadinstructies en laad de oplaadbare batterij of het gereedschap Niet op buiten het temperatuurbereik als gespecificerd in de instructies. Onjuist opladen of bij temperaturen buiten het gespecificerde bereik kan de batterij beschadigen en het risico op brand verhogen.
h) Volg de veiligheidsinstructies van de compatibile laders.

Service

a) Laat het elektrische gereedschap onderhouden door een gekwalificeerd reparateur die alleen identieke verrangende onderdelen gebruikt. Dit zorgt er voor dat de verilgheid van het elektrische gereedschap gehandhaafd blijft.
b) Geef beschadigde accu's nooit een servicebeurt. Service van accu's mag alleen worden uitgevoerd door de fabrikant of geauthoriseerde serviceproviders.

Veiligheidsinstructies lader

Dit product kan worden gezbruikt door kinderen vanaf 8aar en door personen met beperkte fysieke, zintuiglijke of mentale capaciteiten of gebrek aan ervaring en kennis als ze onder toezicht staan of als ze instructies hebben gekregen betreffende het veilige gebruik van het product en de betrokken bevaren begrijpen. Laat kinderen nicht met het product spelen. Onderhouden reiniging mogen Niet door kinderen worden uitgevoerd zonder toezicht.

Probeer nicht gewone of niedoplaadbare batterijen op te

laden. Het Niet in acht nemen van deze instructie is gevaarlijk.

Als de voedingskabel beschadigd is,要去\ deze worden verrangen\ door de producent, diens\ onderhoudsinstallateur of een\ gelijkwaardig gekwalificeerde\ technicus om gevaar en\ problemen te voorkomen.

Bescherm de elektrische delen gegen vocht. Dompel们都ze onderdelen nicht onder in water of andere vloeistoffen om elektrische schokken te voorkomen. Houd het product nooit onder stromend water.

Let op de aanwijzingen voor het schoonmaken, onderhoud en reparatie.

Het product is alleen geschikt voor gebruik binnenshuis.
LET OP! Deze lader is alleen ontworpen voor het laden van de volgende accutypes:

Parkside- accu van 20 V

PAP 20 B1 2	Ah 5 cellen
PAP 20 B2 2	Ah 5 cellen
PAP 20 B3 4	Ah 10 cellen
PAPS 204 A1	4 Ah 5 cellen
PAPS 208 A1	8 Ah 10 cellen

Eerste gebruik

De oplaadbare batterij opladen

(1) INFORMATIE:

De oplaadbare batt2 kan op elk willekeurig moment worden geladen zonder de nuttige levensduur te bekorten. Het onderbreken van het laadproces beschadigt de oplaadbare batterij nicht.
Laad de oplaadbare batterij voorafgaand aan gebruik op wonneer het een gemiddeld of laag laadniveau heeft.
De LED's voor laadregeling (ro7 en groen 8)logen de status van de lader 6 en de opplaadbare batterij aan (zie Afb. A).

1. Plaats de oplaadbare batterij 2 in de lader 6.
2. Steek de netstekker 5 in een stopcontact.
3. Wanner de oplaadbare batterij volledig is opgeladen, verwijdert u de oplaadbare batterijuit de lader. Haal de netstekkeruit het stopcontact.

Wandmontage

Bij het boren moet u uitkijken dat u geen toevoerleidingen beschadigt. Gebruik geschikte zoekapparaten om deze te vinden of raadpleeg een installmentieplan voor begeleiding. Contact met elektriciteitskabels kan leiden tot een elektrische schok en brand. Contact met een gasleiding kan leiden tot een explosie. Schade aan een waterleiding kan schade aan eigendommen en elektrische schokken peroorzaken.

INFORMATIE:

De la6 kan vrijstaand of gemonteerd aan de wand worden gebruikt.

1. Om de lader 6 te monteren aan de wand, plaatst u 2 schroeven 76,2 mmuit elkaar als gespecifieerd in Afb. B op een wand, met gebruik van 2 pluggen.

2. Voor het vastzetten van de lader, gezruikt u schroeven met een Ronde kop met een schroefkopdiameter van 7-8 mm. Laat de schroefkopuitstekken op een afstand van ong. 8 mm van de wand.

3. Hang de lader 6 aan de 2 schroeven met gebruik van de montage-openingen 9 aan de onderijde.

De LED's voor laadregeling (rood 7 en groen 8)要去en zich alsijd bevinden aan het onderste uiteinde van de lader wonneer de lader aan de wand is gemonteerd.

Gebruik

LED-status

Rode LED 7 gaat branden - De opplaadbare batterij 2 wordt opgeladen.

Groene LED 8 gaat branden - De oplaadbare batterij is volledig opgeladen.

Groene en rode LED knipperen – De opplaadbare batterij is defect.

Rode LED knippert – De oplaadbare batterij is tekoud of te warm.

Groene LED gaat branden (zonder oplaadbare batterij) – De lader 6 is maar voor gebruik.

- Het laadniveau van de oplaadbare batterij controlleren

Druk op de -knop 4 voor het controleren van de status van de oplaadbare batterij 2.

De status/resterende lading worden als volgt weergegeven op de LED-lampjes voor laadniveau 3 (zie Afb. A):

• Rood + orangje + groen = maximum lading
• Rood + orangje = gemiddelde lading
• Rood = lage lading

- De oplaadbare batterij verwijderen/plaatsen

OPGELET! GEVAAAR VOOR LETSEL!

Plaats de oplaadbare batterij pas wanneer het gereedschap op batterijenkaar is voor gebruik.

Voor hetplaatsen van de oplaadbare batterij 2,plaatst u het op de geleidebaan en duwt u het in de lader. De oplaadbare batterij klikt hoorbaar op+zijnplaats.
Voor het verwijderen van de oplaadbare batterij uit de lader, drukt u op de ontgrendelingsknop van de oplaadbare batterij en trekt u de oplaadbare batterij eruit.

Reinigen

OPGELET! GEVAAR OP LETSEL EN SCHADE!

Gebruik nooit ontbrandbare oplosmiddelen in de buurt van.accupaks, lader of gereedschap.

• Verwijder stof en vuiluit de ventilatieopeningen en elektrische contacten van delader 6 en de oplaadbare batterij 2 met gebruik van een zachte borstel.

Onderhoud en opslag

Bewaar de opplaadbare batterij 2 alleen gedeeltelijk geladen. De opplaadbare batterij要去 worden opgeladen maar 40 tot 60 % (rode en orangje LED van de LED-lampjes voor laadniveau 3 gaan branden) voorafgaand aan opslaan gedurende lange perioden.
□ Controller de oplaadbare batterij ongeveer om de 3 maanden bij opslaan gedurende langere perioden. Laad indien nodig opnieuw op.

Afvoer

De verpakking bestaat uit milieuvriendelijk grondstoffen die u via deplaatselijk recyclingcontainers kurz afvoeren.

Neem de aanduiding van de verpakkingsmaterialen voor de afvalscheiding in acht. Deze+zijn gemarkeerd met de afkortingen (a) en een cijfers (b) met de volgende betekenis: 1-7: kunststoffen / 20-22: papier en verzelplaten / 80-98: composietmaterialen.

Product:

Het product, waaronder het toebehoren, en de verpakkingsmaterialen{kunnen worden gerecyclede en+zijn onderhevig aan een uitgebreide verantwoordelijkheid van de fabrikant. Gooi ze apart weg, overeenkomstig de aangegeven Info-tri (informatie over afvalscheiding), voor een beter afvalbeeer. Het Triman-Logo geldt alleen voor Frankrijk.

Informatie over de möglichkheden om het uitgediende product na gebruik te verwijderen, verstrekt uw gemeentelijkke overheid.

Gooi het afgedankte product omwille van het milieu Niet weg via het huisvuil, maar geef het af bij het waarvoor bestemde depot of het gemeentelijk milieuupark. Over afgifteplaatsen en hun openingsstijden(Int)kunt u zich bij uw aangewezen instantie informeren.

Defecte of verbruike batterijen/accu's要去en worden gerecycled. Geef batterijen / accu's en / of het product af bij de waarvoor bestemde verzamelstations.

Mileuschade door foutieve verwijdering van de batterijen / accu's!

Verwijder de batterijen / het accupack uit het product alvorens het af te voeren.

Batterijen / accu's mogen nicht via het huisvuil worden weggegooid. Ze können giftige zware metalen bevatten en vallen onder het chemisch afval. De chemische symbolen van de zware metalen zijn: Cd = cadmium, Hg = kwik, Pb = lood. Geef verbruike batterijen / accu's waarom af bij een gemeentelijk inzamelpunt.

Vereenvoudigde EU-conformiteitsverklaring

De CE-markering duidt op conformiteit met relevante EU-richtlijnen die van toepassing�n op dit product.

Garantie

Het product ward volgens strengge kwaliteitsrichtlijnen gemaaakt en voor de uitlevering zorgvuldig gecontroleerd. In geval van materiaal- of fabricagefouten hebt u tegenover de verkoper van het product wettelijk rechten. Uw wettelijk rechten worden op geen enkele manier door unsere hieronder vermelde garantie beperkt.

De garantie voor dit product bedraagt 3aar vanaf aankoopdatum. De garantieperiode gaat in op de datum van aankoop. Bewaar het originele bewijs

van aankoop op een veilige plek aangezien dit document nodig is als bewijs.

Alle beschadigingen of gebreken die reeds op het moment van aankoop aanwezig়n, moeten meteen na het uitpakken van het product worden gemeld.

Mocht het product binnen 3aar na aankoopdatum een materiaal- of fabricagebout vertonen, zullen wij het -aar once keuze - Gratis voor u repareren of verrangen. De garantieperiode worden door eenplaatsgevonden garantieverlening Niet verlengd. Dit geldt ook voor verrangen en gerepareerde onderdelen.

Deze garantie vervalt als het product werden beschadigd of onjuist is gebruikt of onderhoden.

De garantie dekt materiaal- en fabricagefouten af. Deze garantie dekt geen productonderdelen die aan normale slijtage onderhevig zich en waarom als verbruiksartikelen worden beschouwd (bv. batterijen, slangen, inktpatronen), noch dekt zich schade aan breekbare onderdelen, bv. schakelaars of onderdelen die van glas+zijn gemaaakt.

Afwikkeling in geval van garantie

Volg de volgende aanwijzingen op voor een snelle behandeling van uw probleem:

Houd bij alle vragen alstublieft de kassabon en het artikelnummer (bijv. IAN 505120_2501) als bewijs van aankoop bij de hand.

Het artikelnummer=kunt u vinden op het typeplaatje van het product, een gravure op het product, het titelblad van uw gebruiksaanwijzing (linksonder) of de sticker op de aller- of onderkant van het product.

Neem bij problemen of overige gebreken met het product eerst contact op met de hieronder vermelde service-afdeling, Telefonisch of per e-mail.

Een als defect aangemerkt product vendt u dansamen met het aankoopbewijs (kassabon) en een uitleg over het probleem of gebrek en wanner het zich heeft voorgedaan gratis maar het aan u meegedeelde service-adres opsturen.

Op parkside-diy.com=kunt u deze en vele andere handleidingen inzien en downloadsen. Met deze QR-code kommt u direct op parkside-diy.com. Selecteer waar uw land en zoek via de Zoekfunctie

aar de gebruiksaanwijzingen. Door het invoeren van het artikelnummer (IAN) 505120_2501 komt u bij de gebruiksaanwijzingen voor uwarticel.

PDF ONLINE

parkside-diy.com

Service

NL

Service Nederland

Tel.:[phone]

E-Mail:[e-mail]

BE

Service Belgie

Tel.:[phone]

Tel.:[phone](Luxemburg)

E-Mail: [e-mail]
