GDL3661X - Afzuigkap GRUNDIG - Gratis gebruiksaanwijzing en handleiding

GEBRUIKSAANWIJZING GDL3661X GRUNDIG

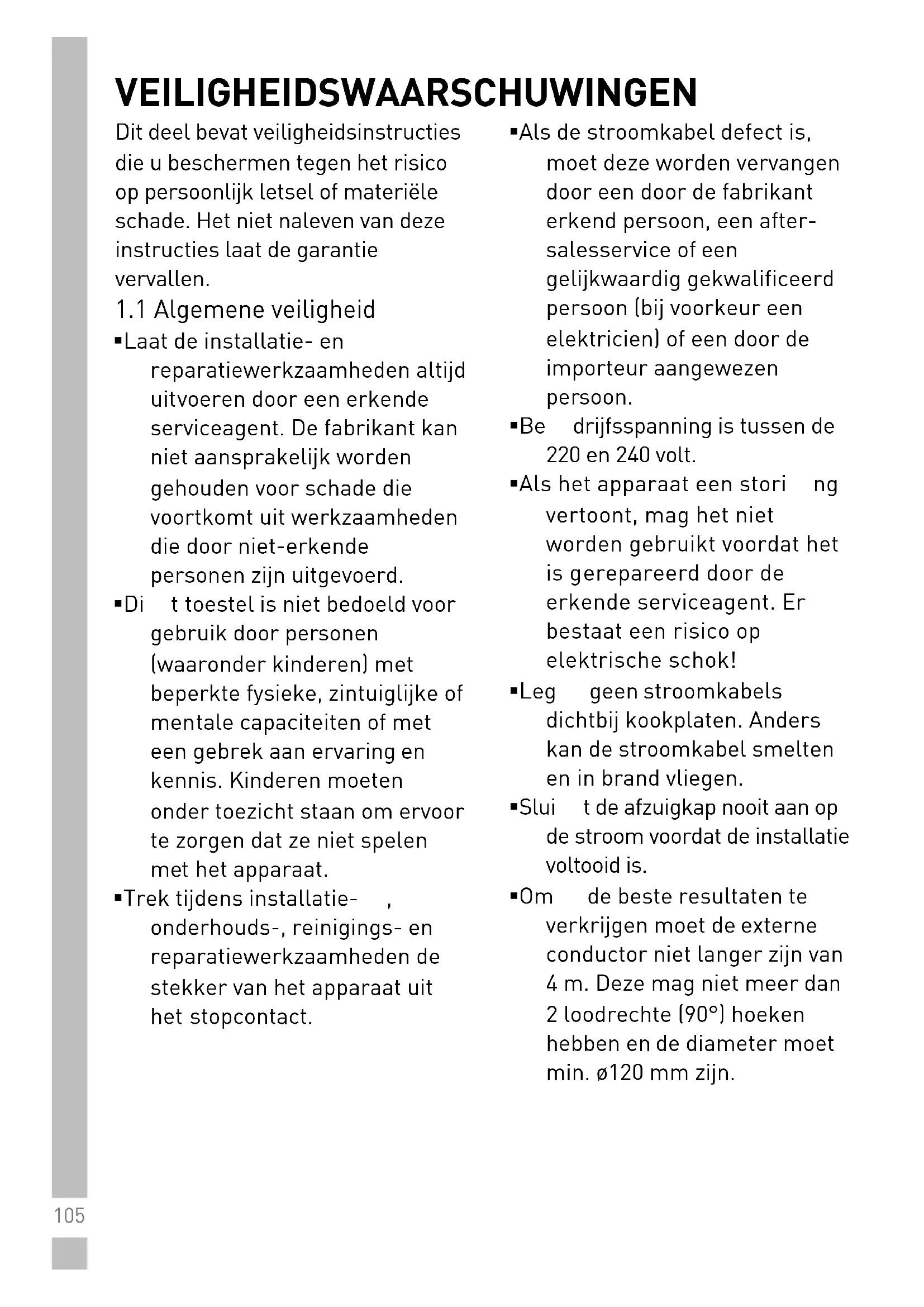

Dit deel bevat veiligheidsinstructies die u beschermen tegen het risico op persoonlijk letsel of materiële schade. Het niet naleven van deze instructies laat de garantie vervallen.

1.1 Algemene veiligheid

■Laat de installatie- en reparatiewerkzaamheden altijd uitvoeren door een erkende serviceagent. De fabrikant kan niet aansprakelijk worden gehouden voor schade die voortkomt uit werkzaamheden die door niet-erkende personen zijn uitgevoerd.

■Di t toestel is niet bedoeld voor gebruik door personen (waaronder kinderen) met beperkte fysieke, zintuiglijke of mentale capaciteiten of met een gebrek aan ervaring en kennis. Kinderen moeten onder toezicht staan om ervoor te zorgen dat ze niet spelen met het apparaat.

■Trek tijdens installatie-, onderhouds-, reinigings- en reparatiewerkzaamheden de stekker van het apparaat uit het stopcontact.

- Als de stroomkabel defect is, moet deze worden vervangen door een door de fabrikant erkend persoon, een after-salesservice of een gelijkwaardig gekwalificeerd persoon (bij voorkeur een elektricien) of een door de importeur aangewezen persoon.

■Be drijfsspanning is tussen de 220 en 240 volt.

■Als het apparaat een stori ng vertoont, mag het niet worden gebruikt voordat het is gerepareerd door de erkende serviceagent. Er bestaat een risico op elektrische schok!

■Leg geen stroomkabels dichtbij kookplaten. Anders kan de stroomkabel smelten en in brand vliegen.

■Slui t de afzuigkap nooit aan op de stroom voordat de installatie voltooid is.

- Om de beste resultaten te verkrijgen moet de externe conductor niet langer zijn van 4 m. Deze mag niet meer dan 2 loodrechte (90°) hoeken hebben en de diameter moet min. ø120 mm zijn.

■Sluit het apparaat af van het stroomnet voordat enige werkzaamheden aan de interne onderdelen van het apparaat worden uitgevoerd.
- Gebruik het apparaat uitsluitend met een geaard stopcontact.
■U kunt een pijp met een diameter van 120 mm of 150 mm gebruiken voor de aansluiting van de afzuigkap op het rookkanaal.
- Sluit het niet aan op rookkanale n die zijn aangesloten op kachels, uitlaatschachten of rookkanalen met opgaande vlammen. Raadpleeg de regelgeving van de gemeente voor de afvoer van uitlaatgas.
- De hoogte tussen het laagste oppervlak van de afzuigkap en het bovenste oppervlak van het fornuis/de oven mag voor gasfornuizen niet minder zijn dan 65 cm en voor elektrische fornuizen niet minder zijn dan 55 cm.
■Laat de afzuigkap niet functioneren zonder aluminium filters en verwijder de filters niet tijdens de werking.
■Raak de lampen van de afzuigkap nooit aan nadat deze lang heeft aangestaan. Hete lampen kunnen uw handen verbranden.

■Voorkom grote vlammen onder het product. Anders kunnen deeltjes op het vetfilter ontsteken en tot brand leiden.
■Zet de kookplaat aan nadat er pannen zijn opgezet. Anders kan de opkomende temperatuur bepaalde delen van uw product misvormen.
■Zet de kookplaat uit voordat u de pannen ervan af neemt.
■Vermijd ontvlambare materialen onder de afzuigkap.
- Olie kan ontvlammen bij het frituren van voedsel. Wees daarom voorzichtig met doeken en gordijnen.
■Laat de frituurpan bij het frituren nooit onbeheerd achter; anders kan hete olie in brand vliegen.
- Er bestaat een risico op brand als uw afzuigkap niet binnen de aangegeven perioden wordt gereinigd.
■Wees uitermate voorzichtig en draag handschoenen bij het reinigen van de afzuigkap.

• De minimale afstand tussen het ondersteunende oppervlak voor de kookapparatuur op de kookplaat en het onderste deel van de afzuigkap mag niet minder zijn dan 55 cm bij elektrische kookplaten en 65 cm bij een gemengd of gasfornuis.
  ■We adviseren u het apparaat een paar minuten voordat u gaat koken aanzet om het afzuigvermogen te vermeerderen. Zo heeft u een voortdurend en stabiel afzuigvermogen als de dampen opstijgen.
  ■Laat uw afzuigkap na de beëindiging van het koken of bakken gedurende 15 minuten doorwerken om alle geuren en kookdampen in de keuken te verwijderen.
  ■Zor g in het bijzonder in combinatie met gasfornuizen dat als de afzuigkap in gebruik is de ruimte geventileerd wordt met schone lucht.
  ■Zorg dat het apparaat niet wordt aangesloten op het rookkanaal dat wordt gebruikt door niet-elektrische apparaten. (bijv.: rookkanaal voor kachel).

- Een gelijktijdige goede werking van de afzuigkap met een ander apparaat dat lucht nodig heeft is alleen mogelijk als de lage druk van 4 Pa (0,04 mbar) wordt bereikt en zo de heropname van gas wordt voorkomen. Dit kan alleen worden bereikt door lucht die uit onafgesloten openingen komt (deur, raam, ventilatieopeningen of andere technische maatregelen). Zorg nauwlettend op voldoende aanvoer van lucht. Een rookkanaal dat zorgt voor in- en uitgaande lucht is in dit geval niet voldoende.

■Ver pakkingsmateriaal is gevaarlijk voor kinderen. Houd verpakkingsmateriaal op een veilige plek buiten het bereik van kinderen.
■Elektrische apparaten zijn gevaarlijk voor kinderen. Houd kinderen buiten bereik van het product. Laat kinderen niet met het apparaat spelen.

■Dit apparaat kan gebruikt worden door kinderen vanaf 8 jaar en ouder en personen met verminderd lichamelijk, zintuiglijk of geestelijk vermogen of gebrek aan ervaring en kennis, zolang dat gebeurt onder toezicht of ze instructies hebben ontvangen over het veilige gebruik van het apparaat en van de betrokken risico's op de hoogte zijn. Kinderen mogen niet met het apparaat spelen.

• LET OP: Tijdens het gebruik v an een kooktoestel kunnen toegankelijke delen heet worden.
  ■Dit apparaat is bedoeld voor huishoudelijk gebruik. Het is niet geschikt voor commercieel gebruik en moet niet anders worden gebruikt dan waarvoor het is bedoeld.
  ■De producent is niet aansprakelijk voor schade als gevolg van onjuist gebruik of hantering.
• De levensduur van uw apparaat is 10 jaar. Dit is de vereiste periode voor beschikbaarheid van onderdelen voor het juist functioneren van het product.

■WAARSCHUWING: Het niet opvolgen van de in deze handleiding meegeleverde instructies over het bevestigen van de schroeven kan leiden tot gevaar met elektriciteit.

1.3 Naleving met de WEEE-norm en verwerking van afvalproducten

Dit product voldoet aan de WEEE-norm van de EU (2012/19/EU). Dit product is voorzien van een classificatiesymbool voor verwerking van elektrische en elektronische apparatuur (WEEE).

Dit product werd van hoogwaardige materialen en onderdelen gemaakt die hergebruikt en gerecycled kunnen worden. Het product mag daarom aan het einde van zijn levensduur niet met het normale huishoudelijk afval worden meegegeven. Breng het naar een inzamelpunt voor de recycling van elektrische en elektronische apparatuur. Raadpleeg uw gemeente om te weten waar zich het dichtstbijzijnde verzamelpunt bevindt.

Naleving van de RoHS-norm: Het door u aangekochte product voldoet aan de RoHS-norm van de EU (2011/65/EU). Het bevat geen schadelijke en verboden materialen die in de richtlijn worden genoemd.

1.4 Verpakkingsinformatie

Het verpakkingsmateriaal van het product is vervaardigd uit gerecyclede materialen overeenkomstig onze nationale regelgeving. Gooi de verpakkingsmaterialen niet weg samen met het huishoudelijk of ander afval. Breng het naar een door de gemeente aangewezen verzamelpunt voor verpakkingsmateriaal.

De minimale afstand tussen het ondersteunende oppervlak voor de kookapparatuur op de kookplaat en het onderste deel van de afzuigkap mag niet minder zijn dan 50 cm bij elektrische kookplaten en 65 cm bij een gemengd of gasfornuis.

Als de installatie-instructies voor het gasfornuis een grotere afstand aangeeft dan hierboven beschreven, dan moet dit gerespecteerd worden.

Electrische aansluiting

De stroomvoorziening moet overeenkomen met de waarde die aangegeven is op het plaatje binnenin de afzuigkap. Als de stekker meegeleverd is, steek de stekker van de afzuigkap dan na de installatie in een stopcontact in overeenkomst met de geldende regels en op een toegankelijke plaats. Als er geen stekker is meegeleverd (rechtstreekse aansluiting op het elektriciteitsnetwerk), of als de stekker zich niet op een toegankelijke plaats bevindt, gebruik dan, in overeenstemming met de installatie-instructies, een tweepolige schakelaar die voldoet aan de normen en zorgt dat de aansluiting van het apparaat volledig verbroken wordt in geval van overspanning, categorie III.

Waarschuwing: Controleer altijd of de stroomkabel correct gemonteerd is voordat u de afzuigkap weer op de stroomvoorziening aansluit en verifieert of alles correct werkt.

Waarschuwing: Als de stroomkabel defect is, moet deze worden vervangen door een door de fabrikant erkend persoon, een after-salesservice of een gelijkwaardig gekwalificeerd persoon (bij voorkeur een elektricien) of een door de importeur aangewezen persoon.

Montage

Voordat u begint:

- Controleer of het aangekochte product het geschikte formaat heeft voor de plek van de bevestiging.

■Verwijder het/de koolstof(*)-filters, indien meegeleverd (zie ook de betreffende paragraaf). Dit/deze dient/dienen alleen geïnstalleerd te worden als u de afzuigkap in de filterversie wilt gebruiken.

■Controleer (om het apparaat te vervoeren:verplaatsen) of er zich geen andere meegeleverde materialen in de afzuigkap bevinden (bijv. pakjes schroeven (*), garantiebewijzen (*), etc.). Verwijder deze indien nodig en bewaar ze.

- Ontkoppel indien mogelijk he t vrijstaande of inschuif-fornuis uit de kastopening en verplaats het zodat u beter toegang heeft tot de muur erachter of het plafond. Plaats anders een dikke beschermende doek over het keukenblad, de kookplaat of het fornuis om deze tegen beschadiging en gruis te beschermen. Kies een plat oppervlak om de eenheid in elkaar te zetten. Dek het oppervlak af met een beschermende doek en plaats hierop alle onderdelen van de afzuigkap en het gereedschap.

- Controleer ook of er in de buurt van de plek waar de afzuigkap geïnstalleerd wordt (op een plaats die ook toegankelijk is wanneer de afzuigkap bevestigd is) een stopcontact beschikbaar is en of het mogelijk is om een rookafvoerapparaat met de buitenwereld te verbinden (allen het model met zuigkracht).

■Voor al de benodigde

werkzaamheden uit (bijv.

aanbrengen van een stopcontact

en/of een gat voor de afvoerpijp).

Als er panelen, muren en of laterale muureenheden zijn, controleer dan of er voldoende ruimte is om de afzuigkap te installeren en of u gemakkelijk toegang heeft tot het bedieningspaneel.

Voer om de afzuigkap van de

muureenheid te verwijderen de stappen in omgekeerde volgorde uit.

Let op: Gebruik geschikte insnijbestendige handschoenen.

Begin de afzuigkap los te maken van de dubbelzijdige hechttape die de kap aan de onderkant van de muureenheid bevestigd houdt (zie ook fig. 4)

Gebruik hier snijgereedschap voor dat tussen de metalen plaat van de afzuigkap en de onderkant van de muureenheid geschoven kan worden aan de linker- en de rechterkant. Fig. A

BEDIENING VAN HET APPARAAT

Bediening

Gebruik een hoger afzuigvermogen als er zich in de keuken een overmatige hoeveelheid damp vormt. Het wordt aanbevolen de afzuigkap 5 minuten voordat u gaat koken aan te zetten en na het koken 15 minuten langer te laten werken.

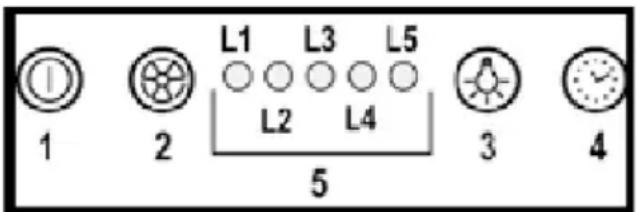

Bedieningsniveaus

L1 L3 L5 1 2 L2 L4 3 4 5

Wanneer de knop wordt ingedrukt, gaat de afzuigkap aan in stand 1. Wanneer de knop ingedrukt wordt als de afzuigkap aan is, schakelt deze uit.

2 Snelheid/afzuiging verhogen

Wanneer de knop wordt ingedrukt gaat de afzuigkap van UIT naar snelheidsstand 1.

Wanneer u de knop indrukt (als de afzuigkap AANSTAAT) neemt de snelheid toe van 1 tot intensief.

Bij elke verschillende snelheid gaat het overeenkomstige ledlampje branden.

Snelheid 1 led

L1 Snelheid 2

led L2 Snelheid

3 led L3

Intensieve snelheid led L4 (knippert) De intensieve snelheid heeft een timer. De standaard timerinstelling is 5 minuten; hierna schakelt de afzuigkap automatisch terug naar snelheid 2.

Om deze functie uit te schakelen voordat de timerperiode afloopt, drukt u op knop 2. De afzuigkap schakelt dan automatisch naar snelheid 1. Als u op knop 1 drukt, wordt de afzuigkap uitgeschakeld.

3 Verlichting AAN/UIT

4 Timing van de snelheid

5 Functiestatusindicator

Timing van de snelheid

De snelheidtiming wordt ingeschakeld door op knop 4 te drukken. Als de ingestelde tijdperiode afloopt, schakelt de afzuigkap automatisch uit.

De timing is als volgt onderverdeeld:

Snelheid 1 20 minuten (ledlampje L1 knippert)

Snelheid 2 15 minuten (ledlampje L2 knippert)

Snelheid 3 10 minuten (ledlampje L3 knippert)

Intensieve snelheid 5 minuten (ledlampje L4 knippert)

Tijdens de getimede functies schakelt de afzuigkap uit als u op knop 1 drukt, en als u op knop 2 of knop 4 drukt, schakelt de afzuigkap terug naar de ingestelde snelheid.

Reinigingsmelding vetafscheider

Nadat het apparaat 40 uur in bedrijf is geweest gaat het ledlampje L5 aan.

Als dit signaal verschijnt, moet de vetafscheider gewassen worden.

Om het signaal te resetten houdt u knop 1 drie seconden ingedrukt.

Voldoet aan de WEEE-richtlijn en de richtlijnen voor afvoeren van het restproduct:

Dit product voldoet aan de EU-richtlijn WEEE (2012/19/EU). Dit product is voorzien van een classificatiesymbool voor afvalsortering van elektrische en elektronische apparatuur (WEEE).

Dit symbool geeft aan dat dit product niet met ander huishoudelijk afval mag worden weggegooid aan het einde van zijn levensduur. Het gebruikte apparaat moet worden ingeleverd bij het officiële

inzamelingspunt voor recycling van elektrische en elektronische apparaten. Voor de locatie van deze inzamelingspunten neemt u contact op met de plaatselijke gemeente of winkelier waar u het product heeft gekocht. Ieder huishouden heeft een belangrijke rol in de herwinning en recycling van oude apparaten. Correcte verwijdering van gebruikte apparaten helpt potentiële negatieve consequenties voor het milieu en de gezondheid van de mens te voorkomen.

Voldoet aan RoHS-richtlijn:

Het door u aangekochte product voldoet aan de EU-richtlijn RoHS (2011/65/EU). Het bevat geen schadelijke en verboden materialen die in deze richtlijn zijn opgenomen.

Verpakkingsinformatie

Het verpakkingsmateriaal van het product is vervaardigd uit gerecyclede materialen overeenkomstig onze nationale regelgeving. Gooi het verpakkingsmate-

riaal niet weg met het huishoudelijk of ander afval. Breng het naar een door de gemeente aangewezen verzamelpunt voor verpakkingsmateriaal.
