KÄYTTÖOHJE GDL3661X GRUNDIG

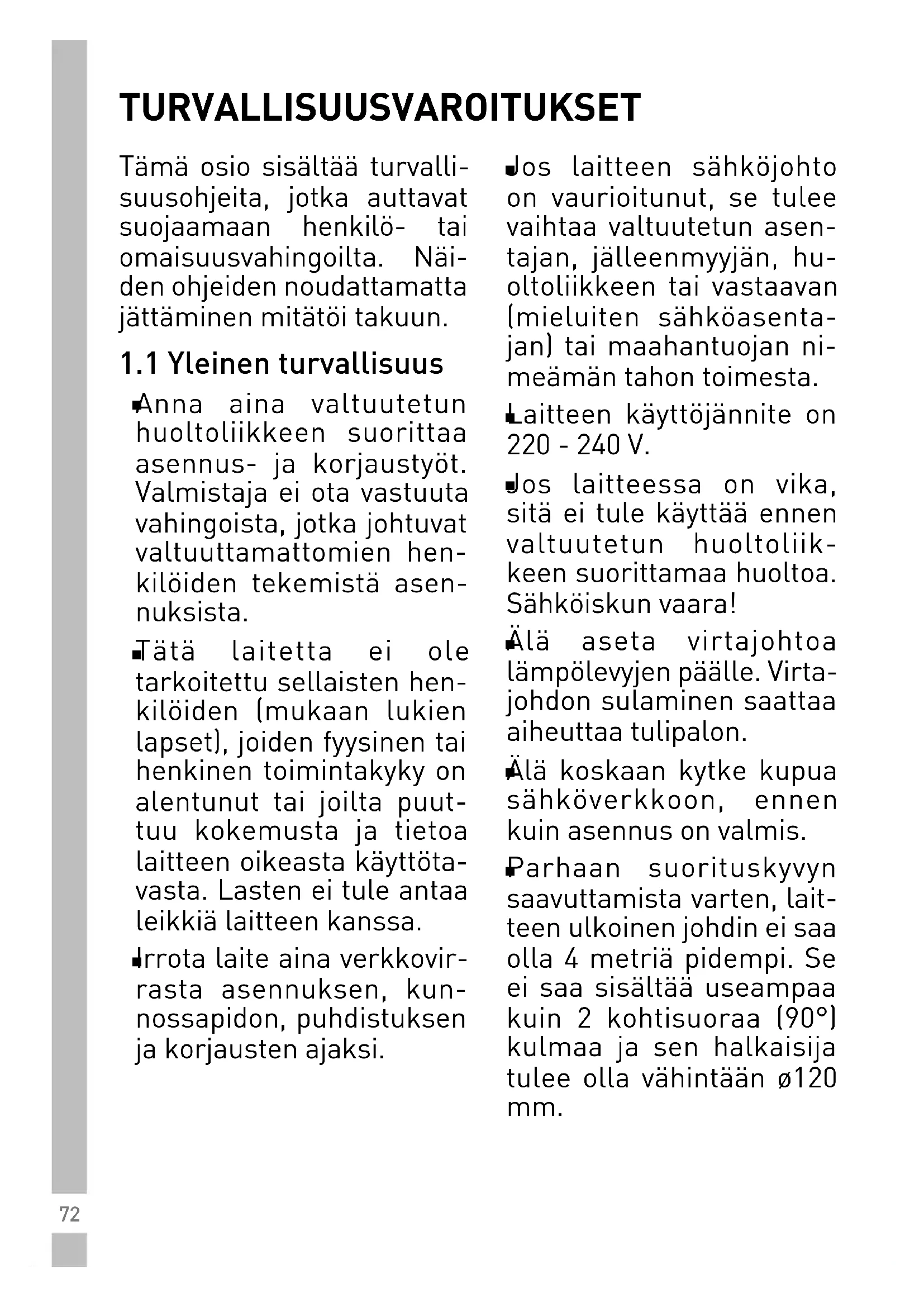

Tämä osio sisältää turvalli-suusohjeita, jotka auttavat suojaamaan henkilö- tai omaisuusvahingoilta. Näiden ohjeiden noudattamatta jättäminen mitätöi takuun.

1.1 Yleinen turvallisuus

Anna aina valtuutetun huoltoliikkeen suorittaa asennus- ja korjaustyöt. Valmistaja ei ota vastuuta vahingoista, jotka johtuvat valtuuttamattomien henkilöiden tekemistä asennuksista.

Tätä laitetta ei ole tarkoitettu sellaisten henkilöiden (mukaan lukien lapset), joiden fyysinen tai henkinen toimintakyky on alentunut tai joilta puuttuu kokemusta ja tietoa laitteen oikeasta käyttötavasta. Lasten ei tule antaa leikkiä laitteen kanssa.

Irrota laite aina verkkovir-rasta asennuksen, kun-nossapidon, puhdistuksen ja korjausten ajaksi.

Jos laitteen sähköjohto on vaurioitunut, se tulee vaihtaa valtuutetun asentajan, jälleenmyyjän, huoltoliikkeen tai vastaavan (mieluiten sähköasentajan) tai maahantuojan ni-meämän tahon toimesta.

Laitteen käyttöjännite on 220 - 240 V.

Jos laitteessa on vika, sitä ei tule käyttää ennen valtuutetun huoltoliik-keen suorittamaa huoltoa. Sähköiskun vaara!

Älä aseta virtajohtoa lämpölevyjen päälle. Virtajohdon sulaminen saattaa aiheuttaa tulipalon.

Älä koskaan kytke kupua sähköverkkoon, ennen kuin asennus on valmis.

Parhaan suorituskyvyn saavuttamista varten, laitteen ulkoinen johdin ei saa olla 4 metriä pidempi. Se ei saa sisältää useampaa kuin 2 kohtisuoraa (90°) kulmaa ja sen halkaisija tulee olla vähintään ø120 mm.

TURVALLISUUSVAROITUKSET

Irrota laite verkkovirrasta, ennen kuin kosket laitteen sisäisiin osiin.

Kytke laite vain maadoitet-tuun pistorasiaan.

Voit käyttää putkea, jonka halkaisija on 120 mm tai 150 mm liesikuvun hor- miliitoksessa.

Älä tee liitäntöjä hormeihin, jotka on liitetty liesiin, poistoilma-aukkihin, tai hormeihin joissa on ylös nousevia palavia liekkejä. Noudata viranomaisten määräyksiä poistoilman ulosviennissä.

Liesikuvun alapinnan ja uunin/lieden yläpinnan välisen etäisyyden tulee olla vähintään 65 cm kaasuliesillä, ja 55 cm sähköliesillä.

Älä käytä liesikupua ilman alumiinisuodattimia, äläkä irrota suodattimia liesiku-vun ollessa käytössä.

Älä kosketa liesikuvun valaisimiin, kun ne ovat olleet käytössä pitkään. Kuumat valaisimet saattavat aiheuttaa palovammoja käsiin.

Vältä suuria liekkejä laitteen alapuolella. Muutoin öljysuodattimen hiukkaset saattavat syttyä ja aiheuttaa tulipalon.

Kytke keittoalueet päälle, kun olet asettanut liedelle kattiloita tai patoja. Muutoin kohoava lämpö voi aiheuttaa laitteen osien sulamisen.

■ Sammuta keittoalueet ennen kuin otat kattilat tai padat pois liedeltä.

Vältä syttyviä materiaaleja liesikuvun alla.

Öljy saattaa syttyä ruokia uppopaistettaessa. Ole siksi varovainen vaatteiden ja verhojen suhteen.

Älä jätä keittotasoa ilman valvontaa, kun uppopaistat ruokia: muuten kiehuva öljy voi aiheuttaa tulipalon.

■Jos liesikupua ei puhdisteta määrätyin väliajoin se saattaa aiheuttaa tulipal-ovaaran.

- Ole erittäin varovainen ja käytä suojakäsineitä puh-distaessasi liesikupua.

TURVALLISUUSVAROITUKSET

• Minimietäisyys lieden keittoastioiden tukipinnan ja liesituulettimen alimman osan välillä tulee olla vähintään 55 cm sähköliesillä, ja 65 cm kaasuliesillä sekä monitoimiliesillä.
  Suosittelemme käyt- tämään laitetta muuta- man minuutin ajan ennen ruoanlaiton aloittamista, jotta sen imuteho kas- vaisi. Tällöin käytettävissä on jatkuva ja vakaa im- uteho, kaasujen muodos- tuessa.
• Pidä liesikupua käynnissä 15 minuuttia ruoanlaiton tai paistamisen lo-pettamisen jälkeen, jotta ruoanlaitosta syntyneet hajut ja kaasut saadaan poistettua keittiöstä.
  Liesikuvun ollessa käytössä, erityisesti kaasuliesien kanssa, var-mista sen ympäristön riittävä ilmanvaihto.
  Varo kytkemästä laitetta hormeihin, jotka ovat muiden kuin sähkölaitteiden käytössä. (esim. lämmityshormi).

Liesikuvun ja toisen ilmaa tarvitsevan laitteen sama-naikainen ja moitteeton to-iminta on mahdollista vain saavutettaessa 4 Pa (0,04 mbar) alhainen paine, jolloin kaasun takaisinvirtaus estetään. Tämä voidaan saavuttaa vain siten että ilmaa pääsee tilaan pei-ttämättömistä aukoista (ovesta, ikkunasta, tuu- letusaukoista tai muilla teknisillä tavoilla). Kiinnitä erittäin suurta huomiota riittävään ilmavirtaukseen. Hormi, jossa on sisään-/ulostuloaukko, ei ole riittävä tähän tarkoitukseen.
Pakkausmateriaalit ovat vaaraksi lapsille. Säilytä pakkausmateriaalit turvallisessa paikassa poissa lasten ulottuvilta.
Sähkölaitteet ovat vaaraksi lapsille. Pidä lapset poissa laitteen ulottuvilta. Älä anna lasten leikkiä laitteen kanssa.

TURVALLISUUSVAROITUKSET

Tätä laitetta voivat käyttää 8-vuotiaat ja sitä vanhemmat lapset sekä henkilöt joiden fyysinen, motorinen tai henkinen toimintakyky on rajoittunut tai joilla ei ole aikaisempaa koke-musta tai tietoa laitteen käytöstä, jos heitä valvo-taan tai jos he ovat saaneet ohjeistusta laitteen turval-lisesta käyttötavasta ja he ymmärtävät laitteen käyt-töön liittyvät vaarat. Las- ten ei tule antaa leikkiä laitteen kanssa.
VAROITUS: Laitteen pinnat voivat kuumentua käytön aikana, keitto-laitetta käytettäessä.
Laite on tarkoitettu vain kotitalouskäyttöä varten. Se ei sovellu kaupallisiin käyttötarkoituksiin eikä sitä tule käyttää muuhun kuin edellä mainittuun käyttötarkoitukseen.
Valmistaja ei ole vastuussa vahingoista, jotka aiheutuvat laitteen virheellisestä käyttötavasta tai käsittelystä.

Laitteen käyttöikä on 10 vuotta. Tänä aikana laittee-seen on saatavilla varaosia joilla varmistetaan tuot-teen moitteeton toimivuus.
VAROITUS: Jos ruuveja ei kiinnitetä oppaassa olevien ohjeiden mukaisesti tämä voi johtaa sähkövikoihin.
Laitteen käyttöikä on 10 vuotta. Tänä aikana laittee-seen on saatavilla varaosia joilla varmistetaan tuot-teen moitteeton toimivuus.
VAROITUS: Jos ruuveja ei kiinnitetä oppaassa olevien ohjeiden mukaisesti tämä voi johtaa sähkövikoihin.

TURVALLISUUSVAROITUKSET

1.3 WEEE-direktiivin noudattaminen ja laitteen hävittäminen

Tämä tuote täyttää EU:n WEEE-direktiivissä (2012/19 /EU) asetetut vaatimukset. Tuotteessa on sähköja elektroniikkalaiteromun (WEEE) kierrätyssymboli.

Tämä tuote on valmistettu korkealaatuisista osista ja materiaaleista, jotka voidaan käyttää uudelleen ja jotka soveltuvat kierrätykseen. Älä siksi hävitä tuotetta normaalin kotitalousjätteen mukana sen käyttöiän päättyessä. Vie se sähkö- ja elektroniikkalaiteromun kierrä- tyspisteseen. Ota yhteyttä paikallisiin viranomaisiin saadaksesi selville lähimmän kierrä- tyspisteen sijainti.

RoHS-direktiivin noudattaminen:

Tämä tuote täyttää EU:n RoHS-direktiivissä (2011/65/EU) asetetut vaatimukset. Se ei sisällä direktiivissä määritettyjä haitallisia ja kiellettyjä materiaaleja.

1.4 Pakkaustiedot

Tuotteen pakkaus on valmistettu kier-rätettävistä materiaaleista paikallisen lainsäädännön mukaisesti. Älä hävitä pakkausmateriaaleja yhdessä muiden kotitalousjätteiden tai muiden jätteiden kanssa. Vie pakkausmateriaalit paikallisten viranomaisten ilmoittamiin keräyspisteisiin.

LAITTEEN ASENTAMINEN

Minimietäisyys lieden keittoastioiden tukipinnan ja liesituulettimen alimman osan välillä tulee olla vähintään 50 cm sähköliesillä, ja 65 cm kaasuliesillä sekä monitoimiliesillä.

Jos kaasulieden asennusohjeissa mainittu etäisyys on suurempi, tätä on noudatettava.

Sähköliitännät

Sähköverkon verkkojännitteen on vastattava kuvun sisällä olevassa tyyppikilvessä annettuja arvoja. Jos liesikupu on varustettu pistokkeella, liitä pistoke voimassa olevien määräysten mukaiseen pistorasiaan, ja sijoita se helppopääsyiseen tilaan asennuksen jälkeen. Jos liesikupua ei ole varustettu pistokkeella (suora sähköliitäntä) tai jos pistoke ei sijaitse helppopääsyisessä tilassa asennuksen jälkeen, kytke laite standardien mukaiseen kaksinapaiseen kytkimeen jonka avulla varmistat laitteen täydellisen poiskytkemisen sähköverkosta suojausluokan lll mukaisesti, asennusohjeiden mukaisesti.

Varoitus: Ennen kuvun liittämistä sähköverkkoon ja sen päällekytkemistä, tarkista aina että verkkojohto on oikein liitetty.

Varoitus: Jos laitteen sähköjohto on vaurioitunut, se tulee vaihtaa valtu-utetun asentajan, jälleenmyyjän, huoltoliikkeen tai vastaavan (mieluiten sähköasentajan) tai maahan-tuojan nimeämän tahon toimesta.

Asennus

Ennen kuin aloitat:

■Tarkista että laitteen mitat sopivat kiinnitysalueeseen.

■rrota aktiivihilisuodatin (*), jos sellaista on (katso myös siihen liittyvä osio). Tämä/nämä tulee kiinnittää kupuun vain jos haluat käyttää aktiivihilisuodattimella varustettua kupua.

Tarkista ettei kuvun sisälle ole jäänyt sen mukana (kuljetussyistä) toimitettavia lisävarusteita (esim. ruuvipakkauksia (*), takuutodistuksia (*), jne.), ottamalla ne talteen.

■Jos mahdollista, irrota ja siirrä vapaasti seisova tai sisään työnnettävä liesituuletin kaapiston aukosta päästäksesi helpommin käsiksi takaseinään/kattoon. Muussa tapauksessa aseta paksu suojapeite työtason, keittota-son tai tilan päälle suojataksesi sitä vaurioilta ja roskilta. Valitse laitteen asentamiseen tasainen alusta. Peitä alusta suojapeitteellä ja aseta kaikki liesikuvun ulkone-vat osat ja välineet sen päälle.

Tarkista lisäksi onko kuvun kiinnitysalueen lähellä saatavilla olevaa (ja kiinnityksen jälkeen helppopääsyisessä paikassa si-jaitsevaa) pistorasiaa ja onko sen ulkopuolelle mahdollista liittää poistoilma-laite (vain imulait-teella varustetut mallit).

LAITTEEN ASENTAMINEN

Suorita kaikki välttämättömät esiasennustyöt (esim. 19 pistorasian asentaminen ja/tai reiän tekeminen poistoletkua varten).

Paneelien ja/tai seinien ja/tai sivu-suuntaisten seinäelementtien tapauksessa, tarkista että kuvu asentamiseen on riittävästi tilaa ja että ohjauspaneeli sijaitsee help-popääsyisessä paikassa.

Irrottaaksesi kuvun seinäelementistä, suorita kiinnitysvaiheet käänteisessä järjestyksessä.

Varoitus: Käytä asiaankuuluvia, vi- iltosuojattuja suojakäsineitä.

Aloita irrottamalla kupu kaksipu- olisesta teipistä joka liittää sen seinäelementin pohjaan (katso myös kuva 4).

Tätä tarkoitusta varten, käytä mat- toveistä joka voidaan sujauttaa kuvun peltilevyn sekä seinäelementin pohjan väliin vasemmalle ja oikealle puolelle. kuva A

LAITTEEN KÄYTTÄMINEN

Käyttö

Käytä korkeaa imutehoa, jos keittiössä muodostuu runsaasti kaasuja. Suosittelemme että avaat uunin liesikuvun imulaitteen 5 minuuttia ennen ruoanlaiton alkamista, ja jätät sen päälle ruoanlaiton ajaksi ja 15 minuutiksi sen päättymisen jälkeen.

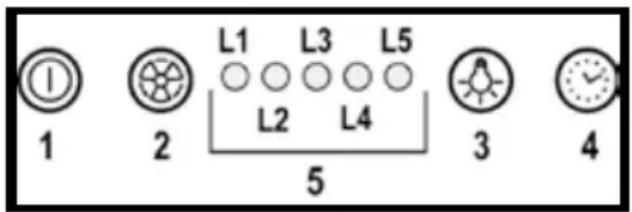

Ohjaus tasoilla

L1 L3 L5 L2 L4 1 2 3 4 5

1 PÄÄLLE/POIS moottori

Painamalla tätä painiketta kupu kytkeytyy päälle nopeudella 1. Painamalla tätä painiketta käytön aikana, kupu kytkeytyy POIS päältä.

2 Nopeuden lisääminen

Painamalla tätä painiketta kupu kytkeytyy tilasta POIS nopeudelle 1.

Painamalla tätä painiketta (kuvun ollessa PÄÄLLÄ) moottorin nopeus kasvaa nopeudesta 1 tehokkaaksi.

Nopeutta ilmaisevat ledit syttyvät palamaan asetuksen myötä.

Nopeus 1 LED L1

Nopeus 2 LED L2

Nopeus 3 LED L3

Tehotila LED L4 (vilkkuva)

Tehotila on ajastettu. Oletusaika on 5', jonka jälkeen kupu kytkee itsensä nopeudelle 2.

Sammuttaaksesi toiminnon ennen ajan päättymistä paina näppäintä 2, jolloin kupu asettaa itsensä nopeudelle 1, painamalla näppäintä 1 kupu sammuu.

3 PÄÄLLE/POIS-merkkivalot

4 Nopeuden ajastaminen

5 Toimintatilan merkkivalo

Nopeuden ajastaminen

Nopeuden ajastaminen kytketään päälle painamalla näppäintä 4, jolloin ajan päättyessä kupu sammuu.

Ajastus on jakautuu seuraaviin alaluokkiin:

Nopeus 1 - 20 minuuttia (LED L1 vilkkuu)

Nopeus 2 - 15 minuuttia (LED L2 vilkkuu)

Nopeus 3 - 10 minuuttia (LED L3 vilkkuu)

Tehotila - 5 minuuttia (LED L4 vilk-kuu)

Ajastimen ollessa käytössä näppäin 1 sammuttaa kuvun, näppäintä 2 tai 4 painamalla kupu palaa asetettuun nopeuteen.

Rasvasuodattimen merkkivalo

Kun liesikupua on käytetty 40 tun-tia, LED L5 alkaa vilkkua.

Merkkivalon syttyessä kuvussa oleva rasvasuodatin täytyy puhdistaa.

Nollataksesi merkkivalon paina näppäin 1 pohjaan 3 sekunnin ajaksi.

LAITTEEN KÄYTTÄMINEN

Aktiivihilisuodattimen merkki- valo

Kun liesikupua on käytetty 160 tun- tia, LED L5 alkaa vilkkua.

Merkkivalon syttyessä kuvussa oleva aktiivihilisuodatin täytyy puhdistaa.

Nollataksesi merkkivalon paina näppäin 1 pohjaan 3 sekunnin ajaksi.

Jos molemmat suodattimet tulee vaihtaa samanaikaisesti, LED L5 ilmaisee tämän pysymällä päällä 3 sekunnin ajan ja vilkkumalla sen jälkeen 3 kertaa.

Merkkivalo nollataan kun olet suorittanut yllä kuvatut toimenpit-eet 2 kertaa.

Ensimmäinen kerta nollaa rasvasuodattimen merkkivalon, toinen kerta nollaa laitteen standarditilaan jolloin aktiivihilisuodattimen asetetaan pois päältä.

Jos käytät aktiivihilisuodattimella varustettua kupua aktiivihilisuodattimen merkkivalo tulee kytkeä päälle.

Aktiivihilisuodattimen merkkivalon päällekytkeminen:

Aseta kupu asentoon POIS ja paina näppäimiä 1 ja 4 samanaikaisesti 3 sekunnin ajan.

LED L1 ja L2 vilkkuvat 5 sekunnin ajan.

Aktiivihilisuodattimen merkkivalon sammuttaminen:

Aseta kupu asentoon POIS ja paina näppäimiä 1 ja 4 samanaikaisesti 3 sekunnin ajan.

Lämpötilahälytys

Kupu on varustettu lämpötila-anturilla joka kytkee moottorin nopeudelle 3 jos ohjauspaneelin ympäristön lämpötila nousee liikaa.

Hälytyksen lauetessa ledit L1, L2 ja L3 alkavat vilkkumaan vuorotellen.

Tämä tila pysyy päällä kunnes lämpötila laskee alle hälytysrajan.

Voit sammuttaa tämän tilan paina-malla näppäintä 1 tai 2.

Anturi tarkistaa ohjauspaneelin ympäristön lämpötilan 30 sekunnin välein.

KUNNOSSAPITO JA PUHDISTUS

HUOMIO! Ennen muita huoltotoimenpiteitä, irrota kupu sähköverkosta kytkemällä liitin pois päältä ja irrottamalla sen sulake.

Jos laite on kytketty verkkoon pistorasian välityksellä, irrota pistoke pistorasiasta.

Puhdistaminen

Liesikupu on puhdistettava säännöllisesti (vähintään yhtä usein kuin huollat rasvasuodattimet) sisä- ja ulkopuolelta. Puhdista kupu käyttäen nestemäisellä, neutraalilla pesuaineella kostetutettua liinaa. Älä käytä hankaavia puhdistusaineita. ÄLÄ KÄYTÄ ALKOHOLIA!

VAROITUS: Liesikuvun perus-puhdistusohjeiden ja suodat-timien vaihdon laiminlyöminen voi aiheuttaa tulipalon.

Tämän vuoksi, suosittelemme näiden ohjeiden noudattamista.

Valmistaja ei ota vastuuta moottorin vaurioitumisesta tai tulipaloon liittyvistä vahingoista jotka johtuvat virheellisestä kunnossapidosta tai edellä olevien turvallisuussuositusten noudattamatta jättämisestä.

Paneeli

kuva 12

Purkaminen:

Vedä paneeli ulos voimakkaasti ja irrota se kaikista liitoskohdistaan.

Puhdistaminen:

Paneeli tulee puhdistaa yhtä usein kuin rasvasuodattimet, käyttäen nestemäisellä, neutraalilla pesuai-neella kostutettua liinaa.

Vältä hankaavien puhdistusaineiden käyttämistä. ÄLÄ KÄYTÄ ALKOHOLIA!

Kokoaminen:

Paneeli tulee liittää kuvun pinnalle käyttäen tätä tarkoitusta varten asennettuja liittimiä.

Huomio! Tarkista aina että paneeli on kiinnitetty kunnola paikoilleen.

Rasvasuodatin kuva 10-13

Rasvasuodattimeen kerääntyvät paistorasvahiukkaset.

Rasvasuodatin tulee puhdistaa kerran kuussa käyttäen ei-hankaavia puhdistusaineita, joko käsin tai astianpesukoneessa, joka tulee asettaa toimimaan matalalla lämpötilalla käyttäen lyhyttä ohjelmaa.

Kun rasvasuodatin pestään astianpesukoneessa, rasvasuodattimen väri saattaa hieman haalistua, mutta se ei vaikuta suodattimen suodatusominaisuuksiin. Irrottaaksesi rasvasuodattimen, vedä jousella varustetusta kahvasta.

KUNNOSSAPITO JA PUHDISTUS

Aktiivihilisuodatin (vain suo-dattimella varustetut mallit)

kuva 11

Imee epämiellyttävät hajut jotka johtuvat ruoan kypsentämisestä.

Aktiivihilisuodattimen kyllästyminen ilmenee enemmän tai vähemmän pitkäaikaisen käytön jälkeen, riippuen ruoanlaitosta sekä rasvasuodattimen säännöllisestä puhdistamisesta.

Joka tapauksessa suodatin tulee vaihtaa uuteen vähintään neljän kuukauden välein.

Aktiivihilisuodatinta El saa pestä tai käyttää uudelleen.

Pyöreä aktiivihilisuodatin

Kiinnitä yksi molemmille puolille peittämään moottorin siipipyörän molemmat ristikot, käännä sitten myötäpäivään.

Purkaaksesi suodattimen, käännä vastapäivään.

Valaisimen vaihtaminen

Liesi on varustettu valaistusjärjestelmällä joka perustuu LED-teknologiaan.

LED-valaisimet takaavat optimaaliset valaistusolosuhteet, niiden kesto on jopa 10 kertaa pidempi kuin perinteisillä valaisimilla ja ne kuluttavat 90% vähemmän energiaa.

Vaihtaaksesi valaisimen, ota yhteyttä huoltoon.

TIETOJA

Tekniset tiedot

Tämä tuote täyttää EU-direktiivien 2014/30/EU, 2014/35/EU, 2009/125/EC ja 2011/65/EU vaatimuk-

set.

Virtalähde: 220 - 240 V, 50 Hz

Oikeudet teknisiin ja mallikohtaisiin muutoksiin pidätetään.
