BRUGSANVISNING GDL3661X GRUNDIG

■Bruke apparatet kun sammen med en jordet stikkontakt.

ADVARSEL: Hvis ikke skruene er festet i samsvar med veiledningen i bruksanvisningen, kan det føre til elektrisk fare.

Produktet du har kjøpt er i samsvar med EUs RoHS-direktiv (2011/65/EU). Det inneholder ikke skadelige og forbudte materialer som er angitt i direktivet.

1.4 Opplysninger om emballasje

■Kontroller at produktets størrelse passer til monteringsstedet.

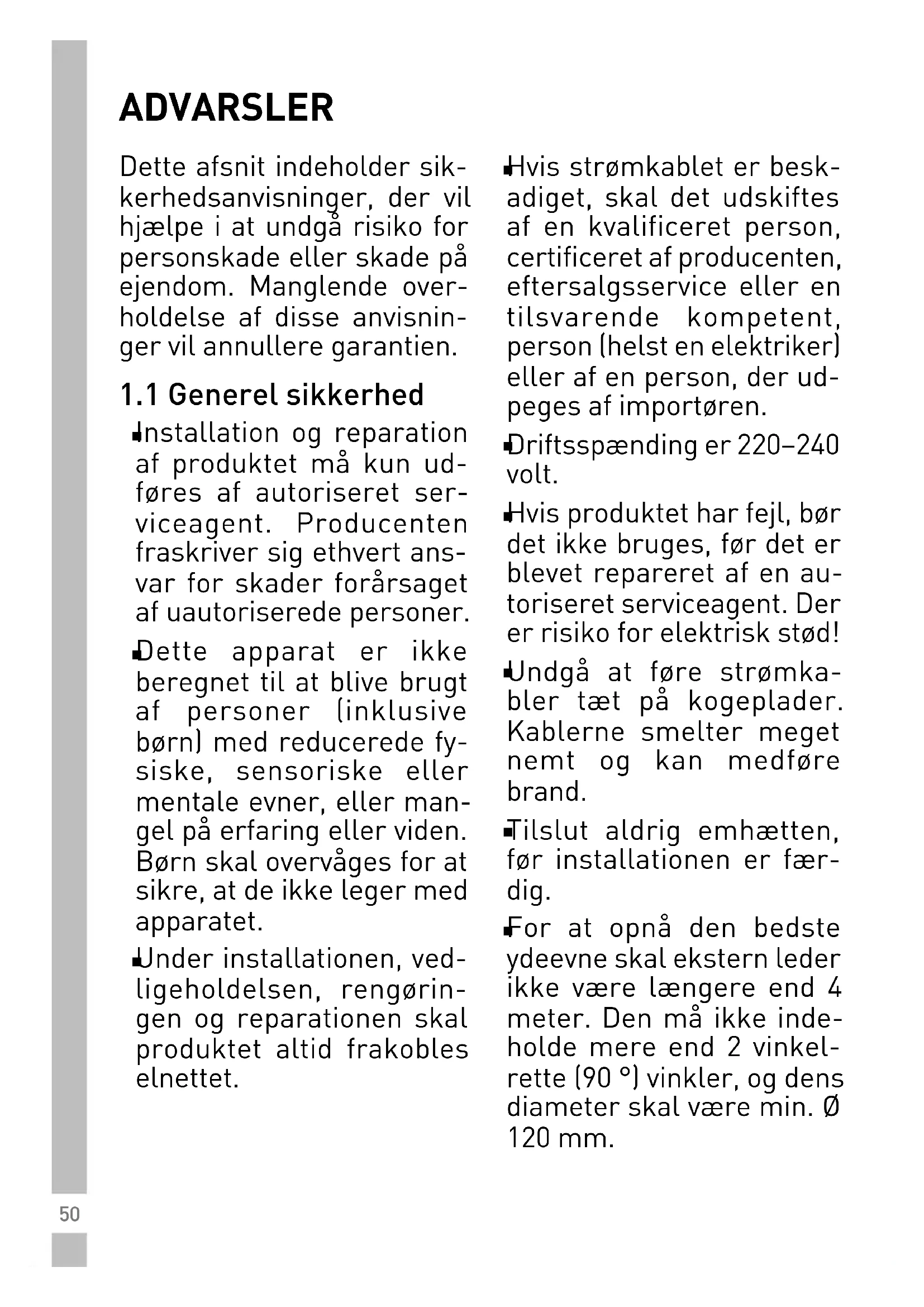

Dette afsnit indeholder sikkerhedsanvisninger, der vil hjælpe i at undgå risiko for personskade eller skade på ejendom. Manglende overholdelse af disse anvisninger vil annullere garantien.

1.1 Generel sikkerhed

Installation og reparation af produktet må kun udføres af autoriseret serviceagent. Producenten fraskriver sig ethvert ansvar for skader forårsaget af uautoriserede personer.

Dette apparat er ikke beregnet til at blive brugt af personer (inklusive børn) med reducerede fysiske, sensoriske eller mentale evner, eller man-gel på erfaring eller viden. Børn skal overvåges for at sikre, at de ikke leger med apparatet.

■Under installationen, vedligeholdelsen, rengøringen og reparationen skal produktet altid frakobles elnettet.

Hvis strømkablet er beskadiget, skal det udskiftes af en kvalificeret person, certificeret af producenten, eftersalgsservice eller en tilsvarende kompetent, person (helst en elektriker) eller af en person, der udpeges af importøren.

Driftsspænding er 220–240 volt.

Hvis produktet har fejl, bør det ikke bruges, før det er blevet repareret af en autoriseret serviceagent. Der er risiko for elektrisk stød!

Undgå at føre strømka- bler tæt på kogeplader. Kablerne smelter meget nemt og kan medføre brand.

■Tilslut aldrig emhætten, før installationen er fær-dig.

For at opnå den bedste ydeevne skal ekstern leder ikke være længere end 4 meter. Den må ikke indeholde mere end 2 vinkelrette (90 °) vinkler, og dens diameter skal være min. ∅ 120 mm.

ADVARSLER

Frakobl apparatet fra strømmen, før du udfører en indgriben i nogen indre dele af apparatet.

Brug kun apparatet med en stikkontakt med jord-forbindelse.

Du kan bruge et rør med en diameter på 120 mm eller 150 mm på aftrækstilslutning af emhætten.

Undlad at udføre forbindelser til aftræk, der er forbundet med brændeovne, udtrækskanaler eller aftræk med stigende flammer. Overhold de regler, der er fastsat af myndighederne på udledningenafudstødningsluften.

Afstanden mellem bunden af emhætten og toppen af komfur/ovn må ikke være mindre end 65 cm for gas kogeplader og 55 cm for elektriske kogeplader.

Brug ikke emhætten uden aluminiumfiltre og fjern ikke filtre, når emhætten er tændt. Berør aldrig emhættens lamper, efter at de har været tændt i en længere periode.

Varme lamper kan forbrænde din hånd.

Undgå store flammer under produktet. Ellers kan partikler på oliefilteret tændes og forårsage brand.

■Tænd for kogepladen efter at have placeret gryder på den. Ellers kan stigende varme deformerer nogle dele af produktet.

■Sluk kogepladen, før du tager gryder og pander af.

Undgå brændbare materialer under emhætten.

- Olie kan antændes under stegning. Vær derfor forsigtig med tøj og gardiner.

Lad aldrig komfuret være uden opsyn, när du steger fødevarer, da varm olie kan forårsage brand.

- Der er en risiko for brand, hvis emhætten ikke rengøres i de angivne peri- oder.

Vær meget forsigtig og bær handsker, når du rengør emhætten.

ADVARSLER

Minimumsafstanden mellem den understøttende overflade til madlavningsudstyret på kogepladen og den laveste del af emhætten må ikke være mindre end 55 cm fra elektriske komfurer og 65 cm fra gaskomfurer eller blandede komfurer.

Vi anbefaler at tænde for emhætten et par minutter, før du starter madlavning for at øge indsugningskraft. Således vil du have konstant og stabil sugeeffekt, när dampene opstår.

Lad emhætten køre i 15 minutter, efter at du er færdig med madlavning for at fjerne madlugte og damp fra køkkenet.

Når emhætten er i brug, især sammen med gaskomfuret, skal du sørge for, at omgivelser er ventileret og forsynet med ren luft.

Husk ikke at slutte appa- ratet til aftræk, der bruges af ikke-elektriske enheder. (f.eks.: varme-aftræk).

Samtidig og problemfri drift af emhætten og en anden enhed, der kræver luft, er kun mulig, når et lavt tryk på 4 Pa (0,04 mbar) er nået, og reabsorption af gassen undgås på den måde. Dette kan kun opnås ved hjælp af luft, der kommer ind fra udækkede åbninger (døre, vinduer, ventilationsåbninger eller andre tekniske foranstaltninger). Vær særlig opmærksom på at give tilstrækkelig luft. Et aftræk, der giver luft in-dtrængen / udgang, er ikke tilstrækkeligt til dette formål.

Emballagen er farlig for børn. Hold emballagen på et sikkert sted og uden for børns rækkevidde.

Elektriske produkter er farlige for børn. Hold børn på afstand fra produktet. Børn må ikke lege med apparatet.

ADVARSLER

Dette apparat kan bruges af børn, der er i en alder af 8 år eller derover, og af mennesker, der har begrænset fysisk, sensorisk eller mental kapacitet, eller som ikke har viden og erfaring, så længe de er under opsyn med hensyn til sikker brug af produktet eller de instrueres i overensstemmelse hermed, og forstår risiciene ved at bruge produktet. Børn må ikke lege med apparatet.
■FORSIGTIG: Tilgængelige dele kan blive meget varme, når de bruges med et madlavningsapparat.
■Apparatet er beregnet til hjemmebrug. Det er ikke egnet til kommerciel brug og må ikke anvendes til andet end det tilsigtede brug.
■Producenten er ikke ansvarlig for nogen skade, der er forårsaget af forkert brug eller håndtering.
- Levetid på dit apparat er 10 år. Dette er den nødven-dige periode for levering af reservedele til korrekt funktion af produktet.

ADVARSEL: Manglende fastsættelse af skruerne i overensstemmelse med instruktionerne i manualen kan føre til elektrisk stød.

1.3 Overholdelse af WEEE-direktivet og bortskaffelse af affaldsprodukter

Dette produkt overholder EU WEEE-direktivet (2012/19/EU). Dette produkt bærer et selektivt sorteringssymbol for skrot af elektrisk og elektronisk udstyr (WEEE).

Dette produkt er fremstillet af dele og materialer af høj kvalitet, som kan genbruges og er velegnede til recirkulering. Produktet må ikke bortskaffes med normalt husholdningsaffald affald ved slutningen af dets levetid. Tag det til opsamlingsstedet for genbrug af elektrisk og elektronisk udstyr. Henvend dig til de lokale myndigheder for at høre om disse opsamlingssteder.

Overholdelse af RoHS-direktivet:

Det produkt, du har købt, overholder EU RoHS-direktivet (2011/65/EU). Produktet indeholder ikke skadelige og forbudte materiale angivet i direktivet.

1.4 Emballage

Produktets emballage er fremstillet af genbrugsmaterialer i overensstemmelse med vores nationale lovgivning.

Smid ikke emballagen sammen med husholdningsaffald eller andet affald. Tag den til indsamlingssted for emballage, som er udpeget af lokale myndigheder.

Minimumsafstanden mellem den understøttende overflade til madlavningsudstyret på kogepladen og den laveste del af emhætten må ikke være mindre end 50 cm fra elektriske komfurer og 65 cm fra gaskomfurer eller blandede komfurer.

Hvis installationsvejledningen for gaskomfuret angiver en større afstand, skal denne overholdes.

Elektrisk tilslutning

Strømforsyningen skal stemme overens med den værdi, der er angivet på pladen inde i emhætten. Hvis emhætten leveres med et stik, skal den sluttes til en stikkontakt i overensstemmelse med gældende og placeres i et område, der er let- tilgængeligt efter installationen. Hvis den ikke har et stik monteret (direkte forbindelse til elnettet), eller hvis stikket ikke findes i et tilgængeligt område, skal der efter installationen anvendes en topolet omskifter i overensstemmelse med standarderne, så det sikres, at el- nettet er helt frakoblet i henhold til de betingelser, der har relation til overspændingskategori III, og i overensstemmelse med installations- vejledningen.

Advarsel: Før emhættens kredsløb igen sluttes til elnettet og kontrolleres for korrekt og effektiv funktion, skal det altid kontrolleres, at netledningen er samlet korrekt.

Advarsel: Hvis strømkablet er beskadiget, skal det udskiftes af en kvalificeret person, certificeret af producenten, eftersalgsservice eller en tilsvarende kompetent, person (helst en elektriker) eller af en person, der udpeges af importøren.

Montering

Før du starter:

- Kontroller, at det købte produkt har størrelse, der passer til monteringsområdet.

Fjern filteret eller filtrene af aktivt kul (*), hvis leveret (se også det relevante afsnit). Disse filtre skal kun monteres, hvis du vil bruge emhætten i filtrerende udgave.

- Kontroller (af transporthensyn), at der ikke er andre medfølgende materialer inde i emhætten (f.eks. skruer (*), garantibeviser (*) osv.), og fjern og behold dem.

Hvis det er muligt, skal du afmontere og fjerne det fritstående komfur eller indbygningskomfuret fra kabinetåbningen, så det er nemmere at få adgang til væggen/loftet. Ellers kan du lægge et kraftigt, beskyttende dække over bordpladen, kogepladen eller komfuret for at beskytte med skader og snavs. Vælg en plan overflade til samling af enheden. Dæk overfladen med et beskyttende dække, og placer alle dele af emhætten på den.

Kontroller desuden, om der findes en stikkontakt i nærheden af området, hvor emhætten skal installeres (i det område, der også er tilgængeligt, når emhætten er monteret), og det er muligt at tilslutte en aftræksenhed udenpå (kun i udgaven med sugefunktion).

Udfør alt det nødvendige håndværksarbejde (f.eks. 19 montering af elektrisk stikkontakt og/eller et hul, hvor udsugningsrøret kan passeret).

Hvis der er paneler og/eller vægge og/eller tilstødende vægelementer, skal du kontrollere, at der er tilstrækkelig plads til at installere emhætten, og at der er nem adgang til kontrolpanelet.

Hvis du vil fjerne emhætten fra vægelementet, skal du udføre monteringstrinnene i omvendt rækkefølge.

Forsigtig: Brug egnede, snitbeskyttende handsker.

Begynd at tage emhætten af den dobbeltklæbende tape, der holder den fast på bunden af vægelement-et (se også fig. 4)

Du skal derfor bruge en kniv, der kan føres ind mellem emhættens metalplade og bunden af vægelementet i højre og venstre side. Fig. A

BETJENING AF APPARATET

Betjening

Brug høj sugekraft, hvis der er meget damp i køkkenet. Det anbefales, at emhættens sugeenhed åbnes 5 minutter før påbegyndelsen af madlavning og kører i 15 minutter efter endt tilberedning.

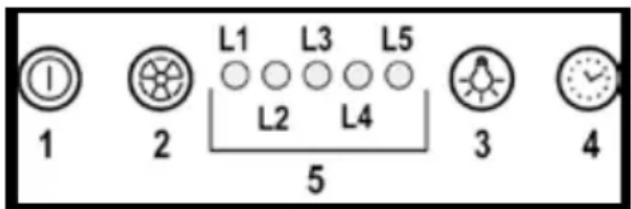

Styring med niveauer

L1 L3 L5 1 2 L2 L4 3 4 5

1 TIL/FRA motor

Når du trykker på knappen, starter emhætten på hastighed 1. Når du trykker på knappen under funktion, slås emhætten FRA.

2 Hastighedsøgning

Når du trykker på knappen, skifter emhætten fra slukket tilstand til hastighed 1.

Når du trykker på knappen (og emhætten er slået TIL), øges motorens hastighed fra hastighed 1 til intensiv.

Hver hastighed har en tilsvarende LED-lampe, der tændes.

LED for Hastighed 1 L1

LED for hastighed 2 L2

LED for hastighed 3 L3

LED for intensiv hastighed L4 (blinker)

Den intensive hastighed har en timer. Standardtiden er 5 minutter, hvorefter emhætten automatisk skifter til hastighed 2.

Hvis du vil deaktivere funktionen, før denne tid er gået, skal du trykke på tast 2, emhætten skifter til hastighed 1, eller tryk på tast 1, og emhætten slukker.

3 TIL/FRA lamper

4 Hastighedstiming

Timing af hastigheden aktivers ved tryk på tast 4. Når tiden er gået, slukker emhætten.

Timingen har følgende underopdelinger:

Hastighed 1 - 20 minutter (LED L1 blinker)

Hastighed 2 - 15 minutter (LED L2 blinker)

Hastighed 3 - 10 minutter (LED L3 blinker)

Intensiv hastighed - 5 minutter (LED L4 blinker)

Hvis der trykkes på tast 1 under timet funktion, slukker emhætten. Hvis du trykker på tast 2 eller tast 4, vender emhætten tilbage til den angivne hastighed.

Efter 40 timers drift tændes LED L5.

Hvis der vises signal for begge filtre samtidigt, viser L5 alarmerne ved skiftevis at være tændt i 3 sekunder og blinke blinke 3 gange.

Nulstilling foretages ved at udføre ovennævnte procedure to gange.

Første gang nulstilles signalet for fedtfilteret, og anden gang nulstilles kulfilteret i standardtilstand, så det ikke er aktivt.

Hvis emhætten bruges i filterudgave, skal signalet for kulfilter aktiveres.

Aktivering af signal for kulfilter:

Slå emhætten FRA, og hold tast 1 og tast 4 nede samtidigt i 3 sekunder.

LED L1 og L2 blinker i 5 sekunder.

Deaktivering af signal for kulfilter:

Slå emhætten FRA, og hold tast 1 og tast 4 nede samtidigt i 3 sekunder.

Temperaturalarm

Emhætten er forsynet med en temperaturføler, der aktiverer motoren på hastighed 3, hvis temperaturen i kontrolpanelområdet bliver for høj.

Alarmtilstanden aktiveres, og efterfølgende blinker LED L1, L2 og L3.

Denne tilstand varer ved, indtil temperaturen falder til under alarmgrænsen.

Du kan deaktivere denne tilstand ved at trykke på tast 1 eller 2.

Hver 30. sekunder kontrollerer fø- leren omgivelsestemperaturen i kontrolpanelområdet.

VEDLIGEHOLDELSE OG RENG∅RING

OBS: Før du udfører vedligeholdelse, skal du isolere emhætten fra elforsyningen ved at slukke på kontakten og fjerne sikringen.

Emhætten bør rengøres regelmæssigt (mindst med samme frekvens, som du udfører vedligeholdelse af fedtfiltre) indvendigt og udvendigt. Rengør den med en klud, der er fugtet med et neutralt fugtigt rengøringsmiddel. Undlad at bruge slibende rengøringsmidler. BRUG IKKE ALKOHOL!

ADVARSEL: Manglende overholdelse af de grundlæggende rengøringsanbefalinger for emhætten og manglende udskiftning af filtre kan medføre risiko for brand.

Vi anbefaler derfor, at du følger disse instruktioner.

Producenten frasiger sig ethvert ansvar for skader på motoren eller brandskader, der opstår i forbindelse med forkert vedligeholdelse eller manglende overholdelse af de ovennævnte sikkerhed-sanbefalinger.

Panel

Fig. 12

Afmontering:

Træk panelet ud med et fast ryk, og fjern det fra alle kontaktpunkterne.

Rengøring:

Panelet skal rengøres lige så ofte som fedtfiltrene og ved brug af en klud, der er vædet i neutralt rengøringsmiddel.

Undgå at bruge produkter, der in- deholder slibemiddel. BRUG IKKE ALKOHOL!

Montering:

Panelet skal fastgøres mellem benene, der er placeret til formålet på emhættens overflade.

OBS: Kontroller altid, at panelet sidder godt fast.

Fedtfilter

Fig. 10-13

Fanger fedtpartikler fra madlavningen.

Fedtfilteret skal rengøres én gang om måneden med neutralt rengøringsmiddel, enten i hånden eller i opvaskemaskine, der skal indstilles til lav temperatur og kort vaskeprogram.

Når fedtfilteret vaskes i opvaskemaskine, kan dets farve ændres en smule, men det påvirker ikke filtreringskapaciteten. Fjern fedtfilteret ved at trække i fjederhåndtaget.

VEDLIGEHOLDELSE OG RENG∅RING

Kulfilter (kun udgaven med filter)

Fig. 11

Det absorberer ubehagelige lugte fra madlavningen.

Kulfilteret kan blive mættet efter kortere eller længere tid, afhængigt af madlavningstypen og, hvor ofte fedtfilteret bliver rengjort.

I alle tilfælde er det nødvendigt at udskifte elementet mindst hver fjerde måned.

Kulfilteret må IKKE vaskes eller genbruges.

Rundt kulfilter

Anvend et på hver side så begge motorbladets afdækningsgitre er dækket, og drej det med uret.

Drej det mod uret for at skille det ad.

Udskiftning af pærer

Emhætten har et belysningssystem, der er baseret på LED-teknologi.

LED-lamperne garanterer optimal belysning, har op til 10 gange længere holdbarhedstid som traditionelle præer og kan spare 90 % af elforbruget.

Kontakt teknisk service, hvis de skal udskiftes.

INFORMATION

Tekniske data

Dette produkt opfylder kravene i de europæiske direktiver 2014/30/EU, 2014/35/EU, 2009/125/EC

og 2011/65/EU.

Strømkilde: 220 - 240 V, 50 Hz

Ret til tekniske og designmæssige ændringer forbeholdes.

SÄKERHETSVARNINGAR

After 40 driftstimmar slås LED L5 på.

Overholdelse af WEEE-direktivet og bortskaffelse af affald:

Dette produkt er i overensstemmelse med WEEE-direktiv (2012/19/EU). Dette produkt bærer et symbol for klassificering af bortskaffelse af elektrisk og elektronisk udstyr (WEEE).

Dette symbol indikerer, at dette produkt ikke må bortskaffes sammen med almindeligt husholdningsaffald, när slutningen på dets levetid er nået. Brugte apparater skal indleveres på en offentlig genbrugsplads til elektriske og elektroniske apparater. Kontakt din kommune eller forhandleren af produktet for at finde ud af, hvor disse genbrugspladser ligger. Alle husholdninger spiller en vigtig rolle i forhold til genanvendelse og genbrug af gamle produkter. Korrekt bortskaffelse af brugte apparater hjælper med at beskytte mod potentielt negative konsekvenser for miljøet og mennesker.

Overholdelse af RoHS-direktivet:

Det produkt, du har købt, er i overensstemmelse med EU RoHS-direktivet (2011/65/EU). Det indeholder ikke skadelige og forbudte materialer angivet i direktivet.

Information om emballagen

Produktets emballage er fremstillet fra genbrugsmaterialer i overensstemmelse med nationale miljølove. Smid ikke emballagen sammen med husholdningsaffald eller andet affald. Tag den til indsamlingssted for emballage, som er udpeget af lokale myndigheder.
